Устройство радиатора отопления

Устройство радиатора охлаждения

Основная функция этого устройства — отведение тепла от нагретых веществ. Это можно обеспечить конструктивной особенностью радиатора и материалами из чего он сделан. Также, для создания наилучшего эффекта охлаждения, место монтажа должно быть таким, где устройство встречается с большим потоком воздушного сопротивления. Поэтому на всех автомобилях, вне зависимости от марки и модели, радиатор системы охлаждения устанавливается спереди перед двигателем и, поэтому элементы кузова перед радиатором делают щелевым (решетка радиатора).

Есть автомобили, в которых мотор устанавливается сзади. Даже при таком расположении ДВС, радиатор ставят спереди. Единственное, приходится прокладываться длинные магистрали для циркуляции жидкости. На спортивных авто можно встретить конструкцию, когда ДВС и радиатор находятся сзади, но по бокам кузова есть воздухозаборники.

Из чего состоит радиатор системы охлаждения

Конструкция автомобильного радиатора может быть нескольких видов, но основная схема такая, как представлена на рисунке.

а — сам радиатор; б — паровой клапан в открытом виде; в -воздушный клапан в открытом положении.

1. Верхний бачок.
2. Верхний патрубок.
3. Пробка горловины радиатора.
4. Пароотводная труба.
5. Алюминиевые или латунные трубки, соединяющие верхний 1 и нижний 7 бачки.
6. Пластины. Они припаяны к трубкам 5. Служат для увеличения площади поверхностного охлаждения.
7. Нижний бачок.
8. Патрубок для соединения радиатора и помпы. Некоторые модификации имеют на патрубке сливной кран.
9. Крепежные элементы.

Пластины 6 — это сердцевина радиатора. Основной элемент теплообменного процесса. Основная часть сердцевин — это бесшовные трубки с толщиной 0,15 мм. Вокруг трубки есть медная или алюминиевая лента. Горячая жидкость проходит через труби и охлаждается.

Классификация по типу сердцевин:

1. Радиаторы с трубчатыми сердцевинами.
2. Радиаторы с пластинчатыми сердцевинами.
3. Радиаторы с трубчато-ленточными сердцевинами.

Устройство парового 11 и воздушного 12 клапанов радиатора:

• 10-пружина. Упругость пружины от 1250 до 2000 грамм. Клапана и пружина с такой упругостью позволяет увеличить давление в охлаждающей циркуляционной системе и увеличить порог закипания жидкости до 110-120 градусов. Таким способом, объем охлаждающей жидкости не такой уж большой в современных двигателях.
• Пружинка воздушного клапана имеет упругость от 50 до 100 грамм.

Функция воздушного клапана — пропускать воздух внутрь радиатора, если охлаждающая жидкость (вода, тосол, антифриз) закипела и остыла, и появился конденсат.

В системе возникает избыточно давление и парообразование при нагреве жидкости. Крышка с клапаном сама разряжает давление вне зависимости от того, какой атмосферное давление на улице. Так как в горах низкое атмосферное давление, то жидкость охлаждения закипает быстрее, чем на равнине. Воздушный клапан защищает радиатор от разрушения, которое может возникнуть от разницы давлений в самом радиатор и на улице.

На пробке есть клапаны. При закипании охлаждающей жидкости (ОЖ) открывается выпускной клапан на крышке. Пар при этом выводится через пароотводную трубу. Когда в радиаторе жидкость остывает, давление падает и, если давление в радиаторе стало ниже атмосферного 1 Атм (килограмм на 1 квадратный сантиметр), то открывается впускной клапан и запускает воздух, чтобы не создавался вакуум.

Чтобы слить ОЖ из системы охлаждения закрытого типа, надо открутить сливной болт или открыт краник, и открыть крышку. Для полного слива жидкости из системы охлаждения двигателя, в на блоке цилиндров есть специальный сливной болт под ключ на 13 (ВАЗ).

Как устроены биметаллические радиаторы отопления

На устройство биметаллических радиаторов недвусмысленно намекает их название – биметаллические, что означает – состоящие из двух металлов. Внутренняя часть радиатора, по которой протекает теплоноситель, изготавливается из стальных (медных) труб, а внешняя часть, служащая для передачи тепла окружающему воздуху, сделана из алюминия.

Плюсы такой конструкции очевидны. Стальные трубы способны легко выдерживать высокое давление в отопительной системе, помимо этого, в отличие от труб из алюминия, они химически устойчивы к различным вредным примесям, которые могут содержаться в теплоносителе. А алюминиевый корпус имеет наилучшие по сравнению с иными материалами показатели теплоотдачи. Это благотворно сказывается на габаритах, весе и виде биметаллических радиаторов, и ещё делает их очень отзывчивыми на сигналы терморегулирующей аппаратуры.

Биметаллические радиаторы отопления, сердечник которых изготовлен из меди, имеют наилучшие характеристики, но цены на них доступными не назовёшь. Медно-алюминиевые радиаторы рекомендуется к установке в системе с газовым котлом, имеющим медный теплообменник. Для котлов со стальными теплообменниками подойдут алюминиево-стальные биметаллические радиаторы.

Биметаллический радиатор – это совокупность секций, соединённых между собой посредством резьбового соединения. Каждая секция содержит пару стальных труб – верхнюю и нижнюю, которые соединены перемычкой. К наружной поверхности стальных труб по специальной методике литья под давлением плотно присоединяется алюминиевый корпус, выполняющий функции теплообменника. Для максимальной отдачи тепла окружающему воздуху, алюминиевый теплообменник имеет сложную форму с многочисленными протоками для лучшей конвекции.

Помимо чисто биметаллических радиаторов выпускаются ещё «полубиметаллические», у которых сердечник выполнен из стали лишь частично – его вертикальные каналы стальные, а горизонтальные – алюминиевые. Цена таких радиаторов примерно на 20% ниже, чем цена батарей с полностью стальными трубами, но они менее прочны, поскольку существует риск протечек в местах стыков двух металлов в сердечнике. Для отопительных систем многоэтажных домов характерны высокое рабочее давление, а также невысокое качество теплоносителя, поэтому для них лучше применять биметаллические батареи с полностью стальными трубами.

Устройство и принцип работы

Биметаллические радиаторы из трубы, выполненной из стали и алюминиевого корпуса. Сталь служит защитой от коррозии, а алюминий способствует быстрому прогреву помещения. Именно такому сочетанию металлов становится возможным использование современных моделей радиаторов очень длительное время.

Устройство биметаллического радиатора

Благодаря стальной трубе, по которой идет горячий теплоноситель не страшны перепады давления. А соединение «сталь-сталь» может выдержать давление высоких показателей. Используемая в составе таких изделий медь, также повышает устойчивость отопительной системы к электрохимическим воздействиям.

Алюминий является хорошим проводником тепла, поэтому его и применяют для изготовления радиаторов. Алюминиевая поверхность биметаллического радиатора способна за короткий отрезок времени нагреваться и также быстро при необходимости остывать, благодаря чему возможно регулирование нужной температуры в помещении.

Устройство биметаллического радиатора

Высокая теплоотдача алюминия позволяет использовать минимальное количество горячего теплоносителя, и, следовательно, становится возможным изготавливать радиаторы небольших размеров. Биметаллические батареи можно устанавливаться в ниши или использовать для обогрева помещения (небольшого).

Расчет необходимого количества секций

Количество секций зависит от теплопотерь дома. Точный расчёт тепла на квадратный метр площади выполнят специалисты с использованием специальных приборов.

В домашних условиях можно применить способ расчёта секций биметаллических радиаторов отопления по площади.

Имеется средний типовой норматив по расходу тепла: 1 киловатт тепловой энергии на 10 кв. м. помещения (с потолками 2,7 м.). Сюда входит запас мощности до 15%.

Теплоотдачу секции в Ваттах указывает производитель в техпаспорте к изделию. Для определения нужного количества секций (К) площадь обогреваемого помещения (S в кв. м.) умножают на 100 и делят на теплоотдачу одной секции в Ваттах (Р):

K = (S × 100 Вт)/Р

Результат округляют до целого числа в большую сторону. Обычно одна стандартная секция рассчитана на обогрев 1,2-1,4 кв.м.

Если потолки очень высокие, выше 3 м., расчёт другой. Нужно измерить точную высоту потолка (h):

К = (S х h х 40)/Р

Если правильно выполнить расчёт по площади, в частном доме можно сэкономить на отоплении. Когда секций меньше, чем требуется, котёл придётся «выкручивать» по максимуму.

Как устроены батареи из двух металлов

Если посмотреть на биметаллические радиаторы в разрезе, то будет видно, что это обычные стальные трубы, прикрытые со всех сторон алюминиевыми панелями. На самом деле, сегодня можно столкнуться с двумя их видами:

1. Полностью биметаллические конструкции состоят из вертикальных трубок и горизонтальных коллекторов, изготовленных из стали. Их объединяют алюминиевые секции, выполненные по методу литья. В этом варианте составляющие кожуха не соприкасаются с теплоносителем, который проходит исключительно по стальным частям устройства. Все элементы батареи соединены между собой электродуговой сваркой, которая признана самым надежным способом скрепления деталей. Отличительной чертой этого типа радиаторов является долговечность, так как им не страшна коррозия и прочность. Им не страшно давление до 30 атмосфер, а теплоноситель может быть нагрет до 120-130 градусов. Особой прочностью отличаются изделия итальянских производителей, но и стоимостью так же.
2. Полу биметаллические радиаторы характеристики имеют несколько иные. У них из стали выполнены исключительно нижний и верхний коллекторы, что еще больше увеличивает их устойчивость к высокому давлению, тогда как корпус и вертикальные коллекторы состоят из алюминия. Естественно, что его соприкосновение с водой делает конструкцию уязвимой перед составом теплоносителя и может всего за несколько лет вывести ее из строя. Подобная конструкция биметаллических радиаторов отопления применима исключительно в автономных системах обогрева, где можно проследить за составом и качеством воды.

На рынке большой популярностью пользуются секционные литые модели, в которых можно наращивать или укорачивать количество секций. Панельные радиаторы из двух видов металлов – это, скорее, дизайнерская «фишка», которая и смотрится, и стоит дорого, но при этом обладает практически теми же параметрами, что и обычные модели.

Способы расчета количества батарей и секций

Способы расчета количества батарей и секций

Чтобы самостоятельно монтировать радиатор отопления биметаллический важно произвести расчет необходимой мощности. Профессиональные монтажники для этой цели пользуются формулой: N= S*100/P, где N – количество рассчитываемых секций, S – площадь комнаты, а P — мощность одной секции

Например, для комнаты в 30 кв.м. потребуется радиатор, состоящий из 16 секций, каждая мощностью в 180 Вт. При расчете мощности необходимо учитывать, что определение необходимого количества секций должно происходить для каждой комнаты отдельно. Мощность можно узнать из паспорта.

Для обеспечения равномерности прогревания помещения может быть использовано больше одной батареи. Такой подход будет предпочтительным в комнатах большой площади (более 25 кв. м.). А в небольшой кухне хватит и одной.

Стоит уточнить, что при выведении этой формулы использовалась высота потолка в 3 метра, поэтому в домах, где потолки значительно ниже, необходимо делать поправки в меньшую сторону.

Для каждой отдельной комнаты частного дома при расчете стоит учитывать количество окон и качество остекления. Под каждым подоконником необходимо устанавливать отдельный радиатор, поэтому количество секций, рассчитанных на площадь комнаты, необходимо поделить на число оконных проемов.

Чтобы расчет получился максимально точным, следует учитывать факторы, влияющие на теплоотдачу помещения (коэффициенты К1-K4). Сюда входят:

• количество камер стеклопакетов (двойной — это норма, поэтому коэффициент равен 1; одинарный – 1,27; тройной – 0,85);
• качество изоляции стен (коэффициент берется как при расчете с окнами: качество определяется как среднее – это кирпич или утеплитель, плохое – отделка отсутствует, нормальное – современное утепление) и количество внешних (одна – 1,1; две – 1,2 и т.д.);
• минимальная температура на улице в зимний период (за единицу принято – минус 15, за каждые +/- 5 градусов добавляется или отнимается 0,1);
• соотношение занимаемой окнами площади в помещении к общей (берется для расчета площадь пола, за норму (1) считается 30%, за каждые 10% добавляется или отнимается 0,1).

Расчет можно проводить по указанной выше формуле, но с учетом умножения на каждый из коэффициентов. Например: N= S*100/P*0,85*085*1,1 (трехкамерные окна, отличное утепление и одна внешняя стена). Точный расчет очень важен как средство экономии, так как лишнее тепло уходит на улицу.

Зонирование

Художники-оформители не советуют поддаваться веяниям моды и копировать дизайнерские идеи без учета габаритов, расположения и других нюансов. Перед началом планировки и расстановки мебели продумывают каждую деталь.Есть несколько простых правил, которых советуют придерживаться мастера:

• Пусть в комнате будет естественного освещения. Для этого сносят лишние стены (кроме несущих).
• Если комнаты в квартире небольшие (12 кв м или 16 кв м), планировка кухни, совмещенной со столовой, станет правильным решением.
• Если вентиляционная система спланирована неправильным образом, запах еды будет распространяться в квартире.

Детально о характеристиках биметаллических радиаторов отопления

Придя в магазин и подобрав подходящую модель радиатора, не стоит спешить отдавать за неё деньги. Потребуйте у продавца технический паспорт на батарею и самым внимательным образом ознакомьтесь с техническими характеристиками радиаторов отопления. О параметрах, указанных там, мы поговорим далее.

Теплоотдача

Самая важная техническая характеристика биметаллического радиатора — его теплоотдача. Количество тепла, которое радиатор отдает при температуре теплоносителя 70С, измеряется в Ваттах. Если говорить о среднем значении этого параметра, то оно обычно варьируется в пределах 170-190 Вт.

Выдерживаемое давление при работе

У приборов отопления подобного типа оно составляет 16-32 атм. и зависит от модели. Значение имеет и производитель изделия. В централизованной системе отопления рабочее давление не превышает 14 атм., а в автономных оно составляет 10 атм. Во избежание разрыва радиатора от повышенного давления производитель с запасом указывает этот параметр в биметаллических радиаторах.

Межосевое расстояние

Под ним принято понимать расстояние между верхним и нижним коллектором в радиаторе. Стандартными являются следующие значения: 800, 500, 350, 300 и 200 миллиметров. Разные величины этого параметра дают возможность подобрать модель батареи, которая прекрасно впишется в разводку труб в квартире.

Предельная температура теплоносителя

Биметаллические радиаторы в состоянии выдержать теплоноситель с температурой до 90С. Некоторые производители заявляют, что их изделия могут нормально работать и при циркулирующей в них воде с температурой до 95С и более. Но таким заявлениям не следует верить

При выборе прибора обогрева, на этот параметр следует обратить особое внимание, поскольку он влияет на коэффициент теплоотдачи

Надежность и срок жизни

Принимая во внимание характеристики биметаллических радиаторов, можно уверенно заявлять о том, что использовать их в своей квартире можно в течение 20 лет. При этом необходимости в их обслуживании не возникает

Легкость установки

Секции, составляющие биметаллическую батарею, являются абсолютно одинаковыми. Это дает возможность для их установки хоть слева, хоть справа от батареи отопления. В местах подвода трубы к изделию подсоединяют патрубок. Монтаж заглушки выполняется с противоположного конца. Её завершает устанавливаемый сбоку кран Маевского. На низ выполняется установка еще одной заглушки.

Про кран Маевского знают многие. Он является достаточно удобным изобретением. В первые недели отопительного сезона может возникать завоздушивание системы. По причине наличия в трубах воздуха батареи остаются холодными. Воспользовавшись краном Маевского, можностравить лишний воздух из радиатора. При этом не возникает необходимости в отключении всего стояка. Главный плюс этого приспособления состоит в том, что избавиться от завоздушивания в трубах можно без помощи мастеров. В магазинах можно найти не только радиаторы отопления с кранами Маевского, но и изделия с патрубками, располагающимися с нижней стороны. При установке батареи к ним подключают клапан и термостат. Последний управляет температурой воздуха в помещении.

Отметим, что в комплект к каждому биметаллическому радиатору входят патрубки, заглушки и кран Маевского. Кроме них в нем присутствуют и кронштейны, которые позволяют обеспечить надежное закрепление батареи на стене.

Устройство и принцип работы биметаллического радиатора

Перед прочтением, рекомендуем вам посмотреть видео о том, какой радиатор выбрать:

В биметаллическом радиаторе теплоноситель пускается по более прочной конструкции — стальному внутреннему трубопроводу, и тому есть несколько причин:

• Стали не страшны перепады давления в отопительной системе;
• Стыковые соединения «сталь-сталь» гораздо лучше переносят повышение давления, чем алюминиевые соединения.

Актуальность последнего постулата можно увидеть в домах с централизованным отоплением, когда в ремонтный период проводится испытание плотности и герметичности всех частей системы (гидравлические испытания) Делается это путем повышения давления в отопительной системе на отметку в 1,25 от рабочих параметров. Это дает достаточно серьезную нагрузку на стыки трубопроводов, в результате чего алюминиевый радиатор и его сочленения могут дать течь.

Кроме этого, сталь лучше переносит электрохимические воздействия, из-за которых внутренняя поверхность приборов, выполненных из алюминия, быстро коррозирует, и они выходят из строя.

Разрушение металла вследствие электрохимических факторов еще более заметно при использовании в системе медных элементов (например, теплообменное устройство котельного агрегата). Благодаря этому, установка биметаллических приборов будет целесообразна и при любой комплектации системы теплоснабжения.

Биметаллические радиаторы имеют разные размеры, благодаря чему могут быть установлены в любом помещении

Что касается алюминиевой оснастки таких радиаторов, то этот материал более теплоинертен. Это его и положительная черта и, в некотором роде, недостаток.

Алюминиевые поверхности очень быстро реагируют на изменение температуры. Плюс здесь в том, что такая инертность дает возможность оперативной регулировки температурных параметров в помещении. Это удобно при значительной автоматизации системы отопления (установка температурного регулирования по параметрам внешней среды и пр.).

Алюминий — один из самых эффективных металлов для передачи тепла, поэтому его применение для оребрения наиболее оправдано.

Высокая теплоотдача удобна еще и тем, что требует меньшее количество теплоносителя при эквивалентном тепловом потоке чем от чугунных радиаторов, к примеру. Это позволяет выполнить размеры и конфигурацию прибора с алюминиевым корпусом изящно и не громоздко. Такие радиаторы аккуратно встраиваются в ниши и удобны при обогреве небольших помещений. Объем воды в одном отсеке (секции) биметаллического радиатора обычно составляет до 150 мл.

Главным минусом при быстром прогреве и остывании выполненных из алюминия ребер является нагрузка на автоматику (пускового механизма котла, автоматических устройств и механизмов системы теплоснабжения и пр.). При повышенной частоте включений-выключений возрастает износ деталей автоматики (реле, механизмы розжига газа и т. д.)

Оребрение радиатора

Большое значение для эффективной передачи тепла от нагревательной части радиатора помещению имеет конфигурация ребер биметаллического изделия. Теплоотдача осуществляется с помощью более охлажденных воздушных масс помещения, проходящих через ребра.

Ребра радиатора специальной конфигурации лучше отдают тепло

Опытным путем и расчетами производители смогли достичь наиболее удобного конструктива для оптимального пути прохождения воздуха. Здесь важную роль играет захват холодного (снизу) и распределение горячего воздуха после обтекания нагретых поверхностей. При наиболее длинном его пути следования через радиатор (а это и является основной трудностью при расчетах и подборе конфигурации ребра радиатора) в разы растет эффективность раздачи тепла по помещению.

Виды радиаторов по форме исполнения

Мощность радиатора зависит от площади его теплоотдачи

Нагревательная способность батарей зависит от площади обмена, поэтому конструктивное исполнение имеет значение.

На выбор формы влияют факторы:

• высота потолков и площадь комнаты;
• максимальное давление в отопительной магистрали;
• продолжительность эксплуатации (долговременная или периодическая);
• мощность котла, материал труб, характеристики других приборов в системе;
• химический состав и физические свойства энергоносителя.

Радиаторы выбираются в виде секций, панелей, пластинчатые и трубчатые типы. Влияет климат в регионе и требуемые условия отопления, присутствие агрессивных факторов, стоимость батарей.

Секционные радиаторы

Примерный расчет количества секций радиаторов по площади помещения и высоте потолков

В теплообменниках соединяются секции одного типа, которые внутри имеют 2 – 4 канала для движения воды. Сборные элементы выполняются из алюминия, стали, чугуна различной формы и длины. Нагрев помещения координируется количеством и размером секций.

Сборные батареи передают тепло конвекцией и излучением, работают экономично, на них устанавливаются ручные и автоматические регуляторы температуры, краны, клапаны. Изделия стоят недорого, возможность выбора межосевого расстояния делает их популярными для разных строений.

К недостаткам относится опасность появления протечек при резком скачке давления, сложности с прочисткой внутренних каналов и наружной уборкой межсекционного пространства.

Трубчатые батареи

Конструкция трубчатых батарей. Мощность зависит от диаметра труб

Конструкция радиатора в разрезе включает 1 – 6 вертикальных коллекторов, которые объединяются верхней и нижней трубой, теплоноситель циркулирует беспрепятственно. Передача тепла зависит от диаметра труб и габаритов теплообменника (0,3 – 3,0 м). Установки выдерживают давление до 20 атм.

Панельные модели

Панельный радиатор с рифленой поверхностью

Панельный радиатор выглядит как два сваренных между собой щита из металла. Внутри пластин есть вертикальные каналы для оборота энергоносителя, а снаружи крепятся ребра, которые увеличивают поверхность отдачи тепла. Панели располагаются в 2 или 3 ряда, материалом служит сталь.

Преимущества моделей:

• малая инерционность делает возможным быстрое реагирование на смену внешней температуры;
• из-за легкости не требуются массивные крепления;
• компактные приборы размещаются в любой части комнаты;
• низкая цена.

Для нагрева модели нужно вполовину меньше воды, чем для секционной батареи. Недостаток в том, что панельные установки не выдерживают высокого давления в магистрали, в систему должен заливаться очищенный энергоноситель без грязи и примесей. Некачественная прокраска стыков ведет к коррозии и протечкам.

Пластинчатые

Мощность пластинчатого радиатора зависит от количества пластин

Принцип работы радиатора заключается в конвекционном обмене. Теплообменник представляет собой сердечник с зафиксированными ребрами из тонкого металла. Внутренние трубки служат для передачи воды. Этот вид радиаторов ставится в производственных и общественных зданиях, многоквартирных строениях с централизованной магистралью.

Как правильно рассчитать мощность радиатора

Теплоотдача одной секции из биметалла в зависимости от формы, модификации составляет – 100-185 Вт. Для правильного расчета мощности панели рекомендуется придерживаться СНиП (Строительные нормы и правила). Это не только позволит собрать систему отопления, способную обеспечить комфортные условия в помещении, но и избежать проблем с контролирующими органами при вводе объекта в эксплуатацию, при проверках контролирующих органов (что характерно для коммерческой, промышленной недвижимости). Например, для комнаты с высотой потолка около 2,7 метра на каждый квадратный метр необходимо предусмотреть 100 Вт. Для удобства выполнения расчетов рекомендуется воспользоваться формулой, подходящей для большинства квартир, частных домов:

K=S*100/P,

где K- количество секций биметаллического радиатора, S- площадь комнаты, P – мощность каждого фрагмента выбранной модели.

Если потолок в помещении выше 3 метров, следует воспользоваться альтернативной формулой:

K=S*H*40/P,

где H – высота потолка, взятая в метрах.

Воздушное отопление

Такие виды отопления различных помещений считаются одними из самых старых. Впервые подобную систему применяли еще до нашей эры. На сегодняшний день такая отопительная система получила широкое распространение – как в общественных помещениях, так и производственных.

Воздушное отопление частного дома

Популярностью для обогрева зданий также пользуется нагретый воздух. При рециркуляции такой воздух может подаваться в помещение, где происходит процесс смешивания с внутренним  воздухом и, таким образом, воздух охлаждается до температуры помещения и снова нагревается.

В системах воздушного отопления нагревание воздуха происходит за счет калориферов. Первичный отопитель для таких компонентов является горячий пар или вода. Для того чтобы прогреть воздух в помещении, можно использовать и другие приборы для отопления или любые источники тепла.

Местное воздушное отопление

При вопросе, какое бывает отопление, местное отопление часто приравнивается только к производственным помещениям. Приборы местного отопления используются для таких помещений, которые используются лишь в определенные периоды, в помещениях вспомогательного характера, в помещениях, которые сообщаются с наружными воздушными потоками.

Главными приборами системы местного отопления являются вентилятор и нагревательный прибор. Для воздушного отопления могут применяться такие устройства и приборы, как: воздушно-отопительные устройства, тепловые вентиляторы или тепловые пушки. Такие приборы работают на принципе воздушной рециркуляции.

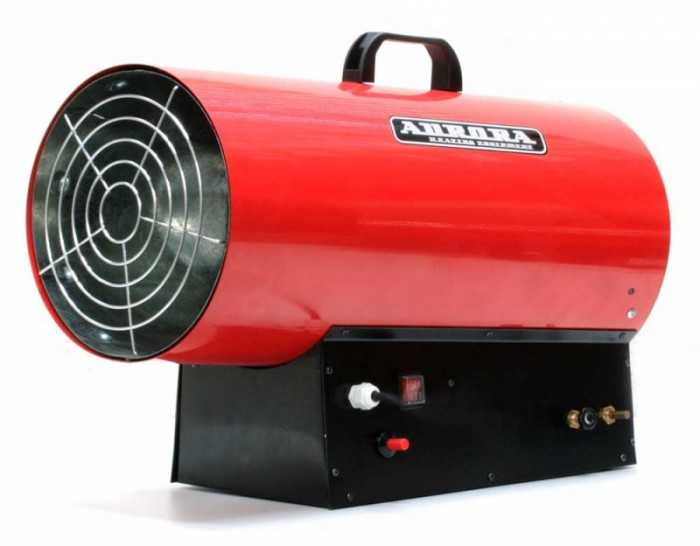

Тепловая пушка

Центральное воздушное отопление

Центральное воздушное отопление делается в помещениях любого плана, если здание располагает центральной системой вентиляции. Такие типы систем отопления можно организовать по трем различным схемам: с прямоточной рециркуляцией, с частичной или полной рециркуляцией. Полная рециркуляция воздуха может использоваться, в основном, в нерабочие часы для дежурных видов отопления, или для того чтобы обогреть помещение перед началом рабочего дня.

Центральное воздушное отопление

Однако отопление по такой схеме может иметь место, если оно не противоречит никаким правилам противопожарной безопасности или основным требованиям гигиены. Для такой отопительной схемы должна быть использована система приточной вентиляции, но воздух будет забираться не с улицы, а с тех помещений, которые отапливаются. В центральной воздушной отопительной системе применяются такие конструктивные виды приборов отопления, как: радиаторы, вентилятор, фильтры, воздуховоды и другие приборы.

Воздушные занавесы

Холодный воздух может поступать в большом количестве с улицы, если в доме слишком часто открываются входные двери. Если не предпринять ничего для того чтобы ограничить количество холодного воздуха, который проникает в помещение, или не обогревать его, то он может негативно сказаться на температурном режиме, который должен соответствовать норме. Чтобы предотвратить данную проблему, можно в открытом дверном проеме создать воздушный занавес.

Ограничить количество поступающего холодного воздуха снаружи здания имеет место благодаря конструктивным изменением входа в помещение.

Электрические воздушные завесы

Все большей популярностью в последнее время пользуются воздушно-тепловые занавесы компактного типа. Самыми эффективными занавесами считаются занавесы «щиберующего» вида. Такие занавесы создают струйную воздушную преграду, которая защитит открытый дверной проем от проникновения холодных воздушных потоков. Как показывает сравнение видов отопления, такой занавес позволяет сократить потери тепла почти в два раза.

Как правильно сравнить биметаллические радиаторы между собой?

Каждый, кто основательно подходит к выбору батарей отопления для своего дома или квартиры, стремится приобрести изделия с оптимальными рабочими и эксплуатационными техническими характеристиками. Чтобы правильно выбрать наиболее подходящий радиатор, сравниваемые модели должны быть одного типоразмера. В справочных данных параметры приводятся для одной секции, поэтому сравнивать нужно не приборы в целом, а их конструктивные части. Основным параметром, по которому происходит деление на типоразмеры, является межосевое расстояние.

Радиаторы с различным межосевым расстоянием.

Межосевым расстоянием называют размер между осью верхнего и нижнего коллектора. Как и цельноалюминиевые модели, биметаллические батареи отопления выпускаются в основном с межосевым расстоянием от 200 до 800 мм. Модели с большим значением межосевого расстояния, и как следствие, с увеличенной высотой секций (но меньшей шириной всего радиатора), являются редкостью. Их используют, если особенности интерьера комнаты не позволяют разместить горизонтально расположенный прибор.

Устройство биметаллического радиатора.

Геометрические параметры

Основными геометрическими характеристиками биметаллического радиатора является его высота, а также ширина и глубина секции. Высота, как правило, на 60 – 80 мм превышает его межосевое расстояние.

Большинство производителей выпускает модели с шириной секции 80 мм. Зная количество секций, можно легко определить общую ширину прибора.

Глубина секции составляет 80 – 100 мм. Радиатор может быть как постоянной глубины, так и меняющейся по высоте, как у стильного и изящного прибора серии DreamLiner от компании Royal Thermo.

Монтаж радиатора отопления на деревянную стену.

Тепловая мощность

Данный параметр позволяет определить, сколько секций радиатора конкретной модели нужно, чтобы обогреть комнату определенной площади. Тепловая мощность измеряется в Ваттах и составляет при межосевом расстоянии:

• 500 мм – от 170 до 200 Вт;
• 350 мм – от 120 до 140 Вт;
• 300 мм – от 100 до 145 Вт;
• 200 мм – около 100 Вт.

В своих информационных, технических материалах (инструкциях, руководствах, каталогах) производители указывают таблицы, показывающие количество секций, оптимальное для обогрева помещений различной площади.

Стальной сердечник — основа конструкции.

Объем (емкость) одной секции

В биметаллических радиаторах теплоноситель циркулирует по стальным сердечникам. Сердечник представляет собой Н-образную сварную конструкцию, состоящую из верхнего и нижнего коллектора, соединенных между собой вертикальной трубкой (теплопроводом). Каждый коллектор имеет два боковых отверстия с внутренней резьбой, благодаря которым секции могут соединяться с помощью стальных ниппелей. Данная конструкция полностью исключает контакт теплоносителя с алюминием.

В отличие от алюминиевых радиаторов, где теплопровод имеет овальное сечение, в стальных сердечниках биметаллических моделей применяются исключительно круглые трубки, что предусматривает меньшую емкость каждой секции. Так, биметаллический Rifar Base 500 имеет емкость секции 0,20 л, в то время как алюминиевая модель Rifar Alum 500 того же типоразмера характеризуется объемом 0,27 л.

Секция прибора в разрезе.

Масса секции

Биметаллические радиаторы имеют большую массу, чем аналогичные модели алюминиевых батарей отопления. Это объясняется использованием в их конструкции стальных сердечников, плотность которых (следовательно и масса) превышает аналогичный показатель для алюминия. К примеру, биметаллический радиатор Varmega Bimega 500/80 весит 1,75 кг, а алюминиевый радиатор Almega 500/80 того же производителя – 1, 2 кг.

Давление

Рабочее давление биметаллических радиаторов составляет 16 – 40 атм (1,6 – 4,0 МПа). Согласно нормативным документам, приборы должны быть испытаны опрессовкой системы отопления давлением, в 1,5 раза превышающим рабочее значение. Также в документации указывается значение максимального давления, по достижению которого он может начать разрушаться.

Соединение секций.

Классификация по материалу изготовления

Радиаторы должны служить длительно и выдерживать различные агрессивные воздействия. В многоэтажном доме условия эксплуатации не совсем подходящие, т. к. теплоноситель не отличается качеством. В квартире не ставятся приборы из алюминия, т.к. радиатор работает на износ и быстро выйдет из строя.

Производители заботятся о порче внутренностей и защищают поверхность полимерами, но такие варианты стоят дорого и не всегда востребованы. Биметаллические и стальные установки меньше разрушаются от коррозии. Для централизованного отопления от городской ветки подходят чугунные батареи.

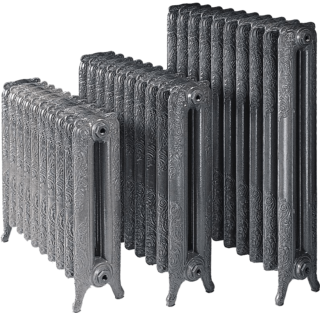

Чугун

Чугунные радиаторы долго греются, но длительно отдают тепло и удерживают его

Тяжелый радиатор состоит из секций, отличается мощной теплопередачей. Прибор переносит загрязнение энергоносителя, но на внутренностях скапливается известковый налет и накипь. Установки работают долгое время, иногда их снимают, разбирают и прочищают под давлением, чтобы вернуть изначальную теплоотдачу.

Одновременно с чисткой меняются межсекционные прокладки, которые со временем выходят из строя. Чугунные батареи имеют устаревший дизайн и не ставятся в замкнутых автоматических отопительных системах. В квартирах, которые обогреваются от центральной ветки, такие батареи выдерживают изменение давления и гидравлический удар.

Алюминий

Алюминиевый радиатор в системе отопления эффективно отдает энергию и обладает большой площадью из-за внушительного числа ребер. Выпускаются приборы, выдерживающие давление в системе около 12 атм., а напор при опрессовке – на уровне 18 атм.

Варианты устройства алюминиевого радиатора отопления в разрезе:

• цельные конструкции с литыми секциями;
• экструдированный тип с элементами, соединенными механически;
• комбинированные варианты.

Биметалл

Биметаллические и алюминиевые радиаторы не отличаются внешне, но есть разница в технических показателях

Биметаллические установки отличаются повышенным качеством. Назначение и устройство радиатора позволяет прибору работать в условиях высокого давления и при опасности гидроударов.

Батареи выпускаются секционные или литые, бывают двух видов:

• из алюминия и стали;
• из алюминия и меди.

В биметаллических приборах контакт воды с алюминием не предусмотрен. При такой конструкции улучшается теплопроводность, снижается вес и увеличивается прочность. Радиаторы из двух металлов выдерживают давление до 100 атм., коррозии не наблюдается.
