Теплый пол от центрального отопления в квартире

Как сделать укладку труб по полу

Если, несмотря на все перечисленные минусы, принимается решение о подключении контура отопления, потребуется придерживаться следующей схемы монтажа водяного теплого пола в квартире своими руками:

Подготовка основания – плиты перекрытия обрабатываются гидроизоляционными материалами. Предпочтительнее использовать специальную мастику, которая не даст влаге, в случае протечки просочиться к соседям.

Укладка утеплителя – возможность выбора теплоизоляционного материала для укладки теплого водяного теплого пола в квартире ограничена. Высота потолков не дает возможности применения изоляции с большой толщиной.Оптимальным является устройство теплых водяных полов в многоквартирном доме с помощью полистирольных систем. Маты в данном случае играют роль утеплителя и основания для труб. Водяной контур – технология монтажа подразумевает использование методов укладки трубы «улитка» и «змейка». Финишный слой – полистирольные системы покрывают фанерой или гипсоволоконной плитой в два слоя. В качестве напольного покрытия можно использовать: керамическую плитку, линолеум, паркет, ламинат и т.д.

Срок службы водяного контура из ПВХ не превышает 50 лет. Категорически запрещается использовать трубы из черного металла, которые сгнивают в бетонном полу за несколько лет.

От чего подключить водяные полы

Существует два способа, которые используют в квартирах для подключения к источнику теплоносителя:

1. Полотенцесушитель – как правило, на стояк подается обратка отопления или горячее водоснабжение. Следовательно, температура нагрева, более щадящая около 35-50°С. Запитать от полотенцесушителя намного проще, особенно если учесть, что некоторые хозяева заменили эту часть стояка, установив отсекающие клапана, для возможного ремонта.

Подключение от системы центрального отопления в городской квартире – решение имеет несколько недостатков. Через теплообменник в квартире подается вода, нагретая до 70°С и выше. В результате, ходить по полу, запитанному от радиаторов, будет возможно, только в плотных тапочках с толстой подошвой. Для предотвращения перегрева пола устанавливается коллекторная группа.

Особенности монтажа и вероятные ошибки

Помимо сложностей связанных с получением разрешений и согласований, допускаются определенные ошибки во время монтажа.

Самостоятельная врезка при независимом подключении от стояка. В трубе отопления постоянно находится теплоноситель. Жидкость сливают только во время проведения обслуживания системы на короткое время. Чтобы начать работы с центральным отоплением, необходимо получить разрешение, оплатить квитанцию и слить воду со стояка.

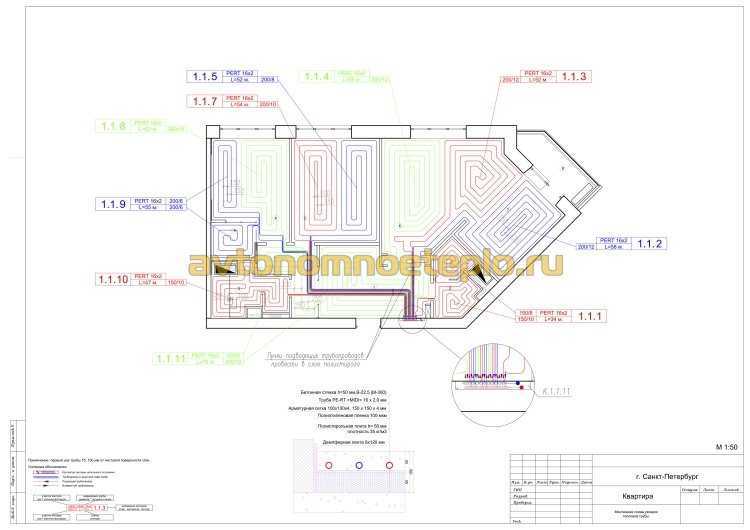

Отсутствие возможности регулировать температуру пола. Если планируется запитывать водяной контур от центрального отопления, обязательно потребуется установить узел подмеса, регулирующий нагрев теплоносителя. В порядок укладки потребуется включить монтаж водяного коллектора. Отсутствие проекта теплого пола. Максимальная длина трубопровода не может превышать 70 п.м. Этого в лучшем случае хватит на 10 м². Потребуется заранее определить схему раскладки трубы, разделить помещение на зоны отопления. Использование комплектующих для тёплого пола и трубы разных производителей. Распространенная ошибка, приводящая к быстрой разгерметизации системы.

Необходимо подключать водяной контур таким образом, чтобы после его отключения теплоноситель продолжал циркулировать в центральной системе отопления.

Выбор материалов

В «пироге» теплых водяных полов предусмотрена бетонная стяжка, ведь предполагается, что они будут использоваться десятилетиями без обслуживаний и ремонтов. Поэтому комплектующие необходимо выбирать ответственно, исключив неликвидный дешевый вид материалов.

Стоит отдать предпочтение трубам, крепежам и утеплителю с максимальным эксплуатационным сроком. Они будут стоить несколько дороже, но в процессе пользования полами не приведут к авариям и необходимости вскрывать бетонный «пирог».

No1. Подбор оптимального варианта труб

В настоящее время для теплых водяных полов используют трубы типа PE-X и PERT. Оба изготовлены из одного материала — сшитого полиэтилена. Однако, преимущество специалисты отдают первому варианту, поскольку он имеет 85 % плотности сшивки, что позволяет им иметь эффект памяти. Это означает, что трубы всегда возвращаются в исходное положение после теплового растяжения под действием горячего носителя.

Трубы PERT применяются в случаях, когда в стяжку устраивают цельные отрезки, а фитинги устанавливаются только с целью крепления к коллектору.

Труба taen pe-RT

На рынке присутствуют трубы из композитного материала с алюминиевой фольгой. Они не рекомендованы специалистами, поскольку велик риск отслоения металлизированного слоя под воздействием нагретого теплоносителя. Если хочется максимально усилить изоляцию и надежность системы, рекомендуется приобрести материалы с усилением из поливинилэтилена, который расположен внутри труб.

Для водяных теплых полов применяют размеры:

• диаметр — 16, 17, 20 мм;
• толщина стенок — 2 мм.

Специализированные компании работают с одними и теми же производителями, качество продукции которых проверено временем. Это Valtec, Rehau, Tece, KAN, Uponor.

No2 — выбор утеплителя

Утеплитель укладывается для того, чтобы отделить бетонную стяжку от основания. Это поможет отдаче тепла вверх, а не в землю, что считается потерей. Монтаж этого слоя — обязательное условие. Иначе, вся система водяного теплого пола теряет свой смысл. Полы просто не будут хранить тепло, система будет бесконечно подогревать носитель, пытаясь достичь установленной температуры и расходы за газ резко возрастут.

Оптимальными считаются два вида подложки:

экструдированный пенополистирол (плитный). Плиты удобны в монтаже, возможная толщина от 20 до 100 мм. Выбор конкретной толщины зависит от необходимой степени утепления. При монтаже плит, они соединяются с помощью пазов и образуют ровную поверхность без зазоров;

Экструдированный пенополистирол

пенополистирол в виде профильных матов с выполненными монтажными выступами. В матах выполнены специальные пазы, которые существенно облегчают укладку труб по выбранной схеме. Но такой утеплитель отличается высокой стоимостью и толщина листов и матов меньше, чем у плит (от 1 д0 3 мм).

Маты из пенополистирола

Чтобы определить необходимую толщину утеплителя, нужно выяснить условия укладки в конкретном доме:

• для укладки непосредственно на грунтовое основание выбирают материал толщиной 10 см;
• укладка пенополистирола над подвальным помещением или цоколем потребует меньшей толщины материала — 5 см;
• если под основанием теплых полов располагается отапливаемое помещение — 3 см.

Крепление утеплителя к основанию выполняют с помощью тарельчатых дюбелей, трубы фиксируют гарпун-скобами.

Важно соблюдать расстояние между соседними скобами (от 30 до 50 см), в местах, где труба поворачивает — 10 см

No3 — покупка комплектующих для коллектора

Коллектор — узел, осуществляющий распределение носителя и контроль за функционированием всей системы. Он помогает направлять носитель от входа в систему по контурам, настраивать температурный режим, отслеживать расход и возможные утечки теплоносителя.

Купить сборный коллекторный узел нельзя. Каждый конкретный узел собирается в зависимости от особенностей системы, универсальных вариантов не существует. Поэтому придется рассчитать и приобрести отдельные комплектующие, а затем собрать всю систему.

Выбор места для установки зависит от предпочтений хозяев дома. Узел можно смонтировать в котельной, ином подсобном помещении, коридоре. Даже в жилой комнате. Однако, необходимо проследить, чтобы длина всех контуров, приходящих в коллекторный узел была примерно одинаковой

Виды подключения теплого пола к системе отопления

Комбинированное отопление радиаторы плюс теплый пол может быть единственным возможным способом достижения комфортных условий в помещении. Но по ряду причин невозможно теплый водяной пол, подключить простой «врезкой» в стояк или трубы отопления, обеспечив таким образом подачу горячей воды и ее возвращение в систему (обратку). Основными из них являются:

• самостоятельная циркуляция воды в тонких и протяженных трубах невозможна, а, значит, для подключения к отоплению необходим насос;
• для согласования давления в системе, необходимо устройство его сглаживания, предотвращающее эффект гидроудара;
• необходимо удалять из системы воздух;
• фильтрация воды, особенно актуальная в системах центрального отопления, подразумевает наличие грязеуловителей;
• наличие смесителя, обусловлено необходимостью перемешивать воду из подачи и обратки в определенных пропорциях для достижения требуемой температуры в контуре теплого пола (понижение температуры воды относительно отопительной системы);
• приборы для регулировки и учета (для ЖКХ) объективно необходимы.

Из-за этих факторов схема подключения теплого пола к системе отопления значительно усложняется.

Иногда метод простой врезки все же применяют, но это относится исключительно к помещениям малой площади, менее 10 кв.м. ванной, например. Это никоим образом не отменяет согласование с ЖКХ и установку сопутствующих счетчиков.

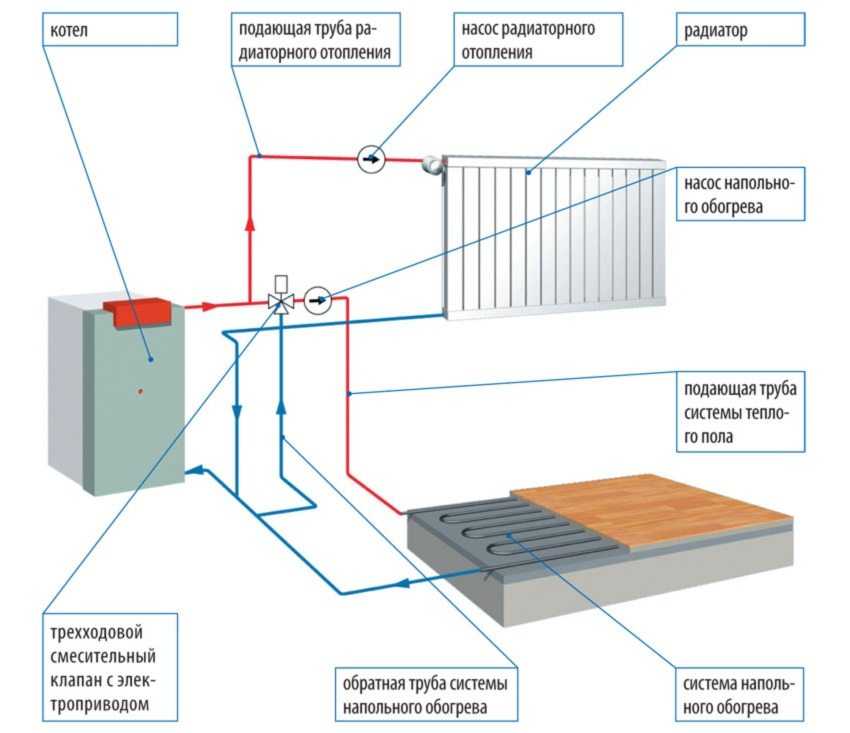

Виды (схемы) подключения водяных теплых полов в случае автономного домашнего отопления или при получении разрешения от ЖКХ, предполагающие врезку непосредственно в трубы системы, представлены на рисунке.

Схема подключения водяного теплого пола к системе отопления

Наиболее простая, а, соответственно, недорогая схема подключения теплого пола к котлу «а» работает с использованием двухходового краника, связанного с термостатом. Теплота регулируется путем уменьшения или увеличения потока вентилями-регуляторами (3 и 4). Перепускной клапан 8 служит для выравнивания давления.

Схема «б» в принципе аналогична первой, с тем лишь исключением, что коллекторы связаны напрямую перемычкой 8 совместно с клапаном, запирающим подачу при превышении давлением допустимого значения.

Высокую надежность и простоту сочетает в себе схема «в». Здесь на обратке устанавливается трехходовый кран (11), который перенаправляет охлажденную воду на участок подачи.

Более совершенная, нежели предыдущая, схема «г» отличается более чувствительной регулировкой температуры. Это объясняется наличием на трубе подачи трехходового смесителя (9), который перемешивает воду до попадания ее в циркуляционный насос (1).

Нет предела совершенству. Справедливость высказывания подтверждает схема «д». В ней применен четырехходовый клапанный смеситель, который может управляться вручную и при помощи сервопривода, реагирующего на сигналы, поступающие от блока термостата.

Схема «е» описывает оптимальное подключение теплого пола в квартире к системе центрального отопления через теплообменник (14). Здесь подразумевается наличие соответствующего разрешения для выполнения данной процедуры, а также воздухоотводника, манометра, клапана избыточного давления и расширительного бака (13). Эти элементы составляют группу безопасности (12) при подключении теплого пола от батареи.

Пытаясь улучшить эстетику интерьера, насосно-смесительный узел можно «спрятать» как угодно далеко. Однако, доступ к запорным и регулировочным кранам, а также к счетчикам, манометрам и другим элементам контроля и управления должен осуществляться быстро и беспрепятственно.

Собранный насосно-смесительный узел, обеспечивающий включение и управление теплого водяного пола, должен выглядеть примерно так, как показано на рисунке:

Как законно установить теплый пол

Разумеется, получение разрешения на установку системы – не простая формальность. Несанкционированное вмешательство в инженерные коммуникации дома является противозаконным действием, совершение которого грозит собственнику штрафом и демонтажем конструкции. Следует отметить, что получить необходимые документы действительно сложно, однако существуют случаи, в которых одобрение проекта возможно. В частности, разрешение могут дать жильцам многоквартирных домов, если:

• Радиаторы отопления подключены по двухтрубной схеме — в этом случае установка водяной системы обогрева возможна в любой квартире;
• Магистральный трубопровод располагается в подвале – в этом случае монтаж пола могут разрешить жильцам квартир первого этажа здания;
• Существует верхняя разводка отопления – в этом случае обладателями дополнительного источника тепла станут только собственники жилья, расположенного на последнем этаже.

В остальных случаях, вероятно, за заявкой на проведение работ последует отказ.

Если с устройством системы отопления и расположением квартиры повезло, то следует обратиться в организацию, которая снабжает дом теплом. Для этого нужно написать соответствующее заявление. В ответ поступит разрешение или отказ на проведение работ и, в первом случае, документ с перечислением технических требований к проекту теплого пола.

После этого можно приступить к непосредственной разработке проекта. Для его составления необходимо обратиться к специалистам. Готовый проект потребует согласования, и лишь по согласованному проекту можно будет проводить работы. После успешного запуска системы, ее нужно сдать в эксплуатацию, вновь обратившись в обслуживающую компанию.

Укладка теплых полов от отопления

В старых квартирах все начинается с демонтажа всех напольных покрытий. Если в комнатах эту процедуру как-то перенести можно, то при наличии плитки в ванной комнате, туалете или кухне это может стать головной болью. Тем не менее, покрытие нужно снимать.

Следующий этап — выравнивание. Ровный пол — условие для нормальной работы системы водного пола: при наличии перепадов образуются зоны застоя теплоносителя, которые могут даже привести к неработоспособности системы. Если есть небольшие огрехи — выровняйте их при помощи тонкого слоя раствора. Если пол ровный, нужно просто заделать имеющиеся дефекты (трещины, ямки и т.д.). Есть еще один способ — нанести тонкий слой крупнозернистого песка и разровнять его.

Затем по периметру комнаты приклеиваете демпферную ленту. Одну часть крепите к стене (если поверхность гладкая — клеите, если шершавая — прибиваете монтажными дюбелями), второй оказывается на полу. Демпферная лента предотвращает появление трещин при температурном расширении.

Укладка демпферной ленты

Теперь важный этап — теплоизоляция. Чаще других для этих целей используются экструдированный пенополистирол в плитах или фольгированный вспененный полиэтилен. Есть еще специальные полистирольные плиты для теплых полов, на поверхности которых уже имеются направляющие. Но с такими плитами используются только металлопластиковые трубы — они разработаны под них, полиэтиленовые трубы в них не фиксируются.

Укладывают теплоизоляцию плотно, без зазоров. Любой зазор — мостик холода, через который будет уходить тепло. Потому  тщательно подгоняем материалы один к другому. Места соединения проклеиваем металлизированным скотчем.

Закончив с теплоизоляцией, кладут направляющие — решетки с ячейками, к которым крепятся пластиковыми хомутами трубы. Для средней полосы России расстояние между двумя соседними трубами в контуре — 15см. Для регионов, расположенных южнее можно шаг увеличить, но делать его больше 30см не стоит: тогда пол ощутимо имеет разную температуру. Вообще шаг укладки труб может быть разным. Рекомендуют поступать таким образом:

• для холодных зон в комнате (возле дверей, окон, наружных стен с недостаточным утеплением) использовать шаг 10см;
• для середины комнат с нормальным уровнем теплопотерь — 20см;
• для холодных комнат или для тех, где нужны температуры выше, — 15см;

• места, где будет стоять мебель, стараются обойти или прокладывать трубы с шагом 30см.

Стяжку заливают на заполненной системе. Сначала выставляют маяки, так, чтобы сверху труб был слой бетона 5-6см. Затем заливают раствор и выравнивают его правилом. Бетон используют с мелкозернистым наполнителем. Марка 200. Выровняв стяжку, оставляют на 3-4 недели. Только после истечения этого срока можно укладывать напольное покрытие и начинать использовать комнату.

Теперь как сделать теплый пол от отопления вы знаете. Технология не самая простая, но и не самая сложная. Вполне можно справиться своими силами, без привлечения специалистов.

Какая система отопления лучше для частного дома

Вопрос о проведении отопительной системы волнует многих домовладельцев.

Какое отопление лучше в частном доме, какое топливо будет обходиться дешевле, из какого материала должны быть изготовлены трубы, чем отличаются разные модели радиаторов? В данной статье будут рассмотрены основные элементы системы отопления, которые представлены на современном рынке. Стоит лишь отметить, что окончательный выбор всегда остается за владельцем дома, и что существуют индивидуальные варианты отопления частного дома.

Какое отопление лучше: критерии оценки

Каждый человек может вложить в понятие «эффективное отопление частного дома» свое собственное значение, поэтому универсальной формулы выбора подходящей системы не существует. Но всегда находятся общие критерии, по которым можно определить наиболее оптимальный вариант «в целом».

К современным отопительным системам применяются следующие требования:

1. Правильное соотношение цены и качества. Под качеством в данном случае подразумевается высокий КПД, т.е. система должна обеспечивать здание необходимым количеством тепла, причем затраты на него должны сводиться к минимуму.
2. Наличие максимума автоматизации. Современная система отопления должна требовать минимального вмешательства при эксплуатации. Как показывает практика, большинство домовладельцев предпочитают один раз настроить систему и больше к ней не подходить. Качественные современные отопительные системы для частных домов позволяют это сделать.
3. Надежность. Система должна быть максимально надежной, чтобы не пришлось обновлять ее элементы каждые полгода. К тому же, изначальная стоимость конструкции должна быть как можно ниже: мало кто согласится пользоваться системой, стоимость которой можно сравнить со стоимостью самого здания.
4. Простота монтажа. Установка всей системы должна быть простой и требовать минимума затрат. В некоторых случаях для монтажа требуются специфические инструменты, которые в долгосрочной перспективе могут оказаться бесполезными.

Исходные данные

Существуют различные способы отопления частного дома, и одним из решающих факторов при выборе отопления будут внешние условия. К ним можно отнести и нюансы, возникающие в каждой конкретной системе, и стоимость топлива с учетом динамики ее роста, и возможности, которым каждая система располагает.

Системы центрального отопления находятся в полной зависимости от удаленной котельной, поэтому контролировать температурный режим и уровень давления не получится, а вот автономное отопление целиком и полностью зависит от пользователя.

Большинство котлов оснащено устройствами, позволяющими устанавливать температуру теплоносителя в довольно узких пределах.В центральном отоплении существует и такое явление, как возникновение гальванических пар.

Обратите внимание

Происходит это из-за того, что на разных участках трубопровода устанавливаются элементы, изготовленные из металлов, которые при взаимодействии порождают небольшое напряжение, приводящее к форсированию износа деталей.

Когда речь заходит о стоимости энергоресурсов, то их все можно расположить в порядке повышения их цены:

1. Магистральный газ.
2. Дрова.
3. Уголь.
4. Сжиженный газ.
5. Отработанное масло.
6. Электричество.

Конечно, в зависимости от региона этот порядок может меняться, но существенных изменений не будет: газ всегда остается наиболее бюджетным энергоресурсом, а отопление за счет электричества в любом случае получается более затратным.

Но нельзя забывать о том, что ископаемые ресурсы ограничены, и их стоимость понижаться уже не будет, поэтому в ближайшие годы должен произойти переход на возобновляемые источники сегодняшний день устройства, позволяющие использовать эти источники, имеют довольно высокую стоимость, но при эксплуатации расходы получаются очень низкими.

Выбор системы отопления для частного дома

Исходные данные получены, и вся информация о видах топлива рассмотрена. Какое отопление лучше в частном доме, и как достичь соответствия описанных выше требований и соблюдения баланса между эффективностью и расходами? Рассмотрим все элементы системы по порядку.

Водяной теплый пол с электрическим котлом

Если же к центральной системе отопления нельзя привязаться ни при каких обстоятельствах , можно использовать небольшой электрокотел . Конечно , стоимость такого отопления вырастит в разы , но

надежность останется выше , чем у электрических . В случае перегорания кабеля , придется вскрывать всю стяжку для замены кабеля . С электрическими полами не всегда получается изменить расстановку мебели . Водяные теплые полы не подвержены перегреву . Обслуживание электрокотла намного проще и дешевле , чем замена кабеля в стяжке пола . На фотографии электрокотел для квартирного водяного пола , созданный на базе обыкновенного электрического тена для водонагревателя . Корпус сделан из нержавеющей трубы . Такой миникотел прост в обслуживании , а тены продаются в любом городе и всегда есть в наличии .

Все знают прелести комфорта теплого пола. Но цена комплекта электрического теплого пола, а в дальнейшем и ежемесячные счета за потребленную электроэнергию могут несколько омрачить удовольствие от такого комфорта. Отличная альтернатива – водяной теплый пол. Если дом или квартира имеет автономное отопление – практика уже распространенная, опыт можно почерпнуть в разных статьях, обзорах. Но что делать, если квартира находится в многоэтажном доме с центральным отоплением? Ничего не поделаешь – нужно делать водяной теплый пол от центрального отопления.

Для такого эксперимента были выбраны кухня и ванная. Керамическая плитка очень располагает к теплому полу, особенно зимой. Итак, с чего же начать?

Виды подключения водяного теплого пола

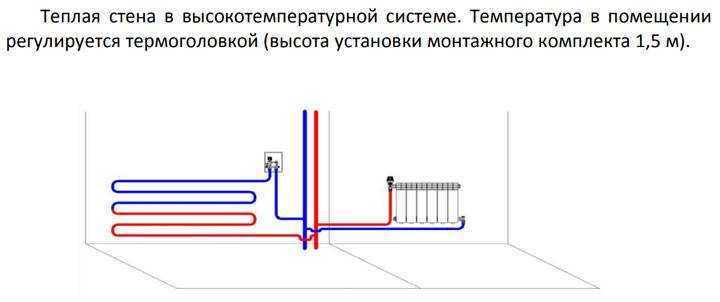

От радиатора

Подключение радиатора подходит для установки змеевика или катушки.

Для подключения к радиаторной системе необходимы два крана: стандартный радиаторный кран на стороне подачи и клапан RTL с термостатом, ограничивающим температуру обратного потока. Термостат реагирует на превышение допустимой температуры и автоматически закрывается. Когда жидкость охлаждается до заданного значения, клапан автоматически открывается.

Схема подключения холодильника выглядит следующим образом:

1. Наружу выведены две петли тёплого пола: подача и возврат остывшей жидкости. Петля подачи горячего теплоносителя соединена гибкой подводкой из нержавейки. На Pex-трубу устанавливают переходник с внутренней резьбой, куда насаживается гибкая подводка.
2. На обратном потоке установлен переходник с наружной резьбой и аналогичной гибкой подводкой. RTL вентиль крепится по ходу движения теплоносителя, нужно сверить с направлением стрелки на корпусе.

Такое расположение имеет некоторые недостатки, главным образом потому, что различные трубы и соединения выступают наружу и занимают место. Гораздо удобнее использовать Unibox — устройство, состоящее из двухходового клапана с термостатом, клапана Маевского для выпуска воздуха и резьбы для соединения фитингов. Все компоненты компактно размещены в монтажной коробке.

От котла

Прямое подключение котла к коллектору системы напольного отопления должно выполняться с осторожностью, так как это исключено правилами безопасности. Современные настенные или напольные газовые котлы должны иметь рабочую температуру выше 55 0 C, иначе в теплообменнике котла или в дымоходе будет образовываться конденсат

Возможно прямое подключение к конденсационному котлу или к котлам, рассчитанным на температуру ниже 55 0 C, при условии, что отопительный контур включает только подогрев пола

Современные настенные или напольные газовые котлы должны иметь рабочую температуру выше 55 0 C, иначе в теплообменнике котла или в дымоходе будет образовываться конденсат. Возможно прямое подключение к конденсационному котлу или к котлам, рассчитанным на температуру ниже 55 0 C, при условии, что отопительный контур включает только подогрев пола.

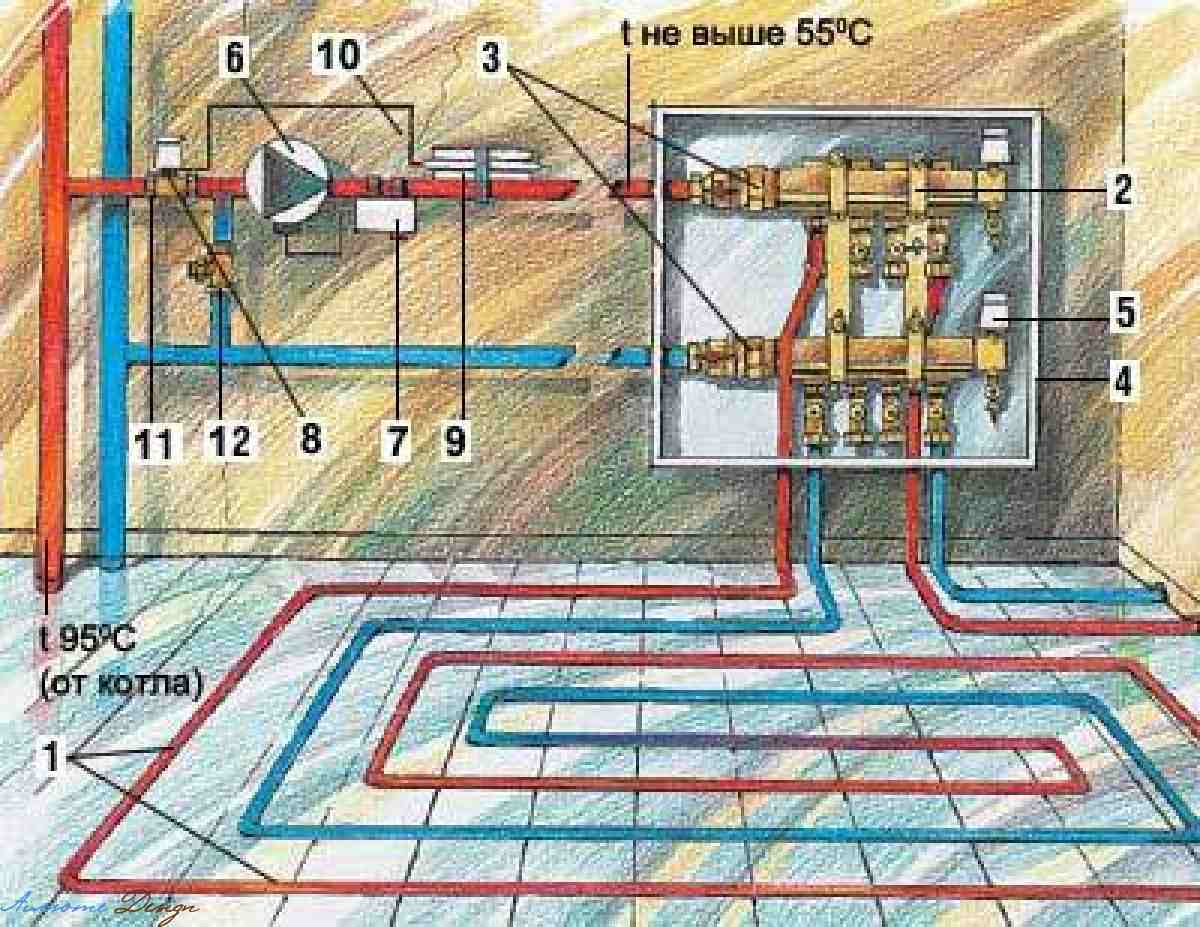

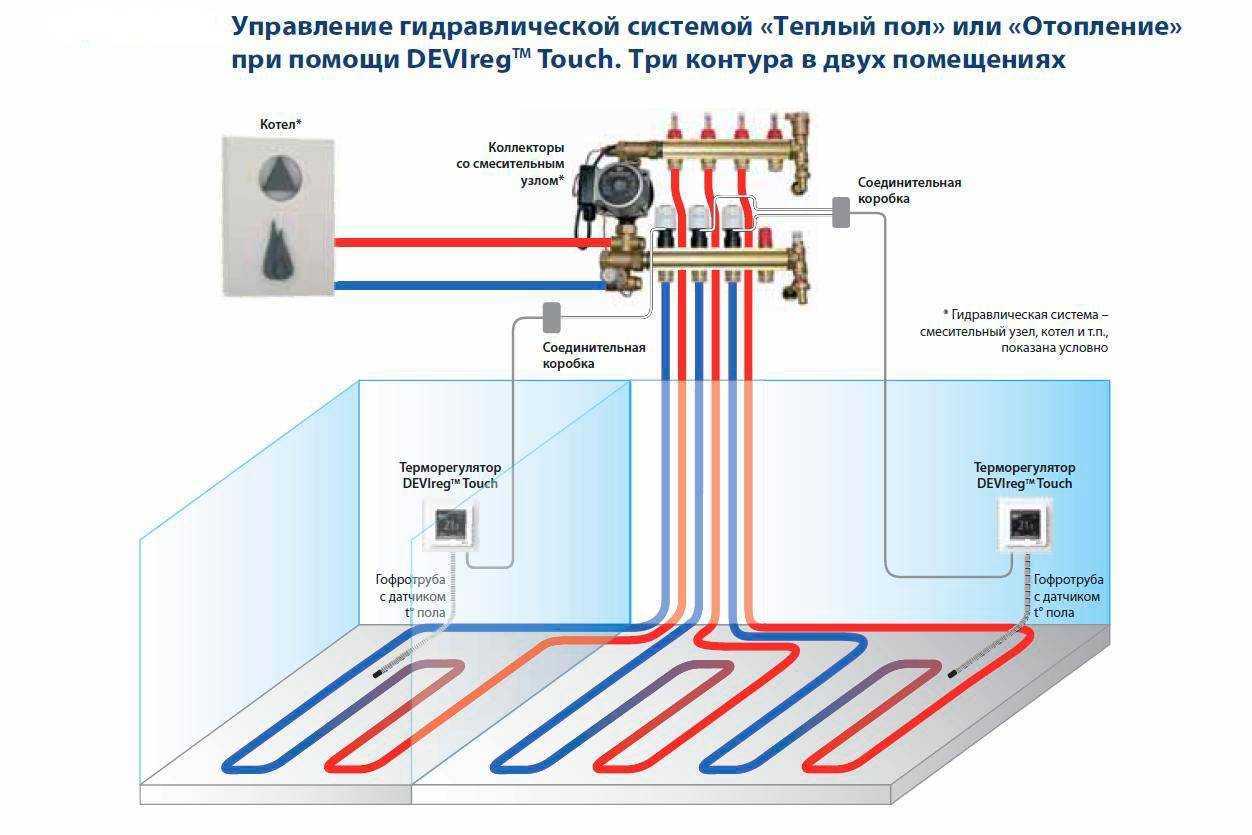

От насосно-смесительного узла

Разница температур между подачей и обраткой не должна превышать 10 0 °C как необходимое условие для бесперебойной работы. Для соблюдения требуемых параметров используется смесительная установка с насосом. Это позволяет дозировать холодную воду в горячую.

Насос и смесительный узел продаются в комплекте, а принцип работы следующий:

1. Горячий теплоноситель из котла проходит через радиаторы в других помещениях и доходит до комнаты, где уложен тёплый пол. На месте стыка подающей линии из котла и отопительного контура устанавливается насосно-смесительный узел. Жидкость поступает в зону циркуляционного насоса. С другой стороны поступает жидкость из обратного потока. В месте смесительного узла происходит перемешивание вод разных температур.
2. Для того чтобы контролировать количество поступающего остывшего теплоносителя, на трубу устанавливают перепускной байпас – обводной участок, оснащённый термостатическим клапаном с термо головкой, соединяющий патрубок поступления жидкости и отводящий патрубок. Если нужно остудить поступающий теплоноситель, байпас устанавливают на большее поступление воды обратного хода.
3. Термостатический клапан соединён капиллярным датчиком с погружным элементом, вмонтированным в коллектор подачи. Через капиллярный провод подаётся информация на автоматическую термо головку о подающей температуре.
4. Под клапаном устанавливают циркуляционный насос, разносящий жидкость подходящей температуры по петлям.
5. Чтобы жидкость равномерно распределялась по петлям высокотемпературного контура, на патрубке устанавливают балансировочный клапан. Благодаря этому происходит увязка системы тёплого пола с обратным движением высокотемпературного контура. Иначе вся вода пойдёт по пути наименьшего сопротивления, т.е. в высокотемпературный контур.
6. Чтобы случайно, например, при поломке термо головки, слишком горячий теплоноситель не попал в петли, устанавливают термостат. Он соединён с циркуляционным насосом, и автоматически отключает его работу в ситуации перегрева теплоносителя.
