Технические характеристики чугунных радиаторов мс 140

Какие преимущества у чугунных батарей?

Сегодня чугунные батареи считаются устаревшими устройствами. На рынке появилось множество современных радиаторов отопления, изготавливаемых из стали, алюминия или из двух этих металлов одновременно (биметаллические). Однако батареи из чугуна до сих пор пользуются большим спросом. Особенно часто их устанавливают в многоквартирных домах с централизованной системой отопления. Всё потому, что в таких домах в качестве теплоносителя используется техническая вода, очисткой которой никто сильно не озабочен. Протекая по трубопроводам, горячая вода захватывает с собой различные примеси. В батареи квартир теплоноситель попадает с большим количеством щёлочи и песчинок, выступающими абразивными веществами. Всё это способно засорять и разрушать изнутри радиаторы отопления. Ни один другой вид батареи, кроме чугунной, не сможет исправно прослужить более 50 лет в таких сложных условиях.

Чугунная батарея отопления

К достоинствам чугунных радиаторов можно отнести:

1. Стойкость к коррозии.
2. Высокий уровень тепловой инерционности. Чугун остывает дольше, чем другие материалы. Радиатор сохраняет до 30% тепла через час после отключения системы отопления. Батареи других типов в таких случаях сохраняют лишь 15% тепла.
3. Долговечность. Хотя разработчики говорят лишь о 10-30 годах исправной службы, на практике этот прибор способен проработать до 100 лет. Для столь длительной работы устройства лучше периодически прочищать его и заменять межсекционные прокладки.
4. Большое внутреннее сечение, из-за чего необходимость в очистке возникает редко.
5. Не может стать причиной электрохимической коррозии. То есть чугунные батареи можно спокойно присоединять как к стальным трубам, так и к пластиковым.
6. Высокое рабочее давление (от 9 атмосфер). Чугунные радиаторы хорошо переносят гидроудары.

Срок службы радиаторов отопления.

Недостатками чугунных батарей являются их немалый вес (одна секция весит около 5-6 кг) и длительное время нагрева (зато и остывают они долго).

Если старый чугунный радиатор треснул от мороза, значит внутри скопился лёд, который ещё больше увеличил и без того тяжёлую массу. Вынести одному человеку из дома такую тяжесть не под силу. Стенки у чугунных батарей специально делают такими толстыми, чтобы они не ломались, так как чугун — хрупкий сплав. При установке батареи лучше использовать надёжные и крепкие элементы крепежа.

Реальная теплоотдача секции радиатора

Как уже указывалось, мощность (теплоотдача) радиаторов обязательно указывается в их техническом паспорте. Но почему же спустя несколько недель после установки отопительной системы (а то и раньше) вдруг оказывается, что вроде бы и котёл греет как надо, и батареи установлены по всем правилам, а в доме холодно? Причин снижения реальной теплоотдачи радиаторов может быть несколько.

Чугунный радиатор Viadrus (Чехия)

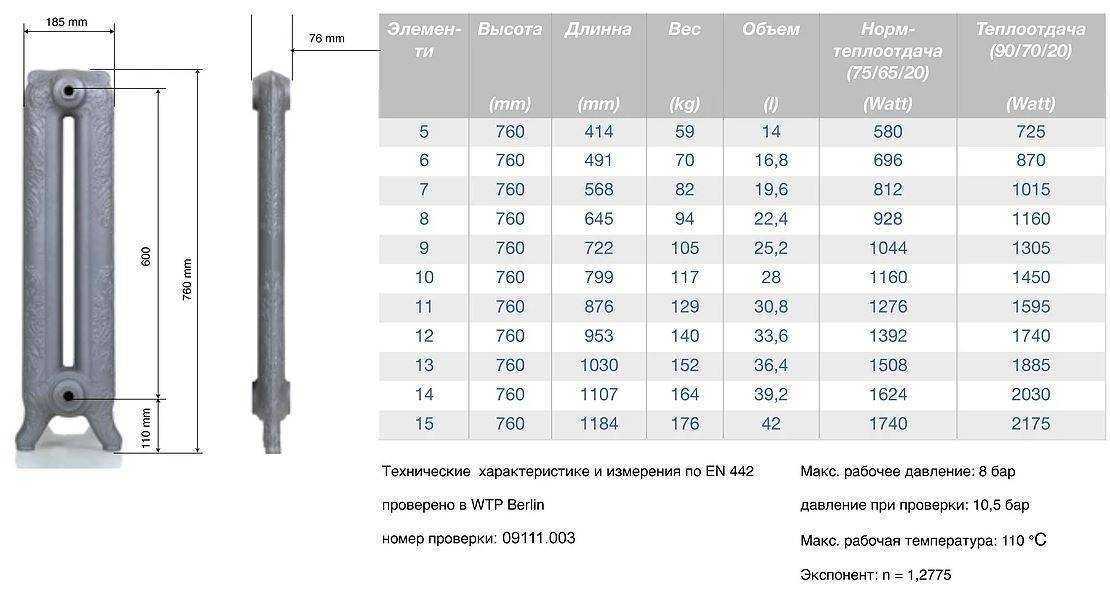

Приведем показатели поверхности нагрева и заявленной теплоотдачи для наиболее распространённых моделей чугунных радиаторов. Эти цифры в дальнейшем понадобятся нам для примеров расчёта реальной мощности секции радиатора.

Как уже сказано, при использовании таких радиаторов для средне-, низкотемпературных систем отопления (например, 55/45 или 70/55) теплоотдача чугунного радиатора отопления будет меньше заявленного в паспорте. Поэтому чтобы не ошибиться с количеством секций, его фактическую мощность нужно пересчитывать по формуле:

Q = K х F х ∆ t

где:

К — коэффициент теплопередачи;

F — площадь поверхности нагрева;

∆ t — температурный напор °С (0,5 х ( t _вх. + t_вых. ) — t_вн.);

при этом

t_вх – температура входящей в радиатор воды,

t_вых – температура воды на выходе из радиатора;

t_вн.- средняя температура воздуха в помещении.

При температуре входящего теплоносителя 90 гр., выходящего 70 гр., а температуры в комнате 20 гр.

∆ t = 0,5 х (90 + 70) – 20 = 60

Коэффициент К для наиболее распространённых чугунных радиаторов можно посмотреть здесь:

Даже реальная теплоотдача одной секции среднего чугунного радиатора с площадью 0,299 кв. м (М-140-АО) при температуре входящей воды 90 гр., а выходящей — 70 гр будет отличаться от заявленной. Это происходит из-за теплопотерь в подводящих трубах, и по другим причинам (например, сниженный напор), предусмотреть которые в лабораторных условиях невозможно.

Итак, теплоотдача секции площадью 0,299 кв. м. при температуре 90/70 составит:

7 х 0,299 х 60 = 125,58 Вт

Учитывая, что теплоотдача всегда указывается с некоторым запасом, умножим эту цифру на 1,3 (этот коэффициент используется для большинства чугунных радиаторов) и получаем: 125,58 х 1,3 = 163, 254 Вт – в сравнении с заявленной 175 Вт.

Еще больше будет разницы в цифрах, если входящая в радиатор вода не нагревается выше 70 град. (а выходящий теплоноситель, соответственно, остывает до 60-50 град.), поэтому перед тем как покупать новые радиаторы, желательно узнать реальные тепловые параметры своей отопительной системы.

Как сэкономить на отоплении?

Первое правило разумной экономии – это запомнить, на чём экономить нив коем случае нельзя! Радиаторы всегда нужно брать с запасом, ведь снизить температуру в помещении можно с помощью уменьшения температуры воды в системе или с помощью запорных кранов. А вот если реальная теплоотдача окажется ниже заявленной производителем – в комнатах будет в лучшем случае прохладно. Кстати, неплохие по большинству параметров чугунные радиаторы Коннер в условиях реальной эксплуатации имеют теплоотдачу процентов на 20-25 ниже, чем указано в паспорте

Радиатор 1К60П-500 (Минск)

Как уже указывалось, теплоотдача может отличаться от заявленной и из-за того, что температура воды в отопительной системе гораздо ниже «стандартной», то есть той, при которой проводились заводские испытания, так как заявленная мощность излучения достижима лишь при лабораторных условиях. Представьте себе, что секция радиатора МС-140 (указана мощность 160 Вт) при температуре воды 60/50 град. (а больше «котёл не тянет»!) будет выдавать мощность не более 50 Вт. И если вы поверили техническому паспорту и решили поставить 5 отопительных секций, то вместо 800 Вт (160 х 5) вы получите всего 250.

Однако предусмотреть эту ситуацию и даже воспользоваться ею вполне возможно! Исходя из расчётов, приведённых выше, чем ниже ∆ t (то есть температура воды-теплоносителя), тем тем большей должна быть излучающая поверхность радиатора. Так при ∆ t 60 для излучения 1 кВт достаточно радиатора высотой 0,5 м х 0,520 м, а при ∆ t 30 — 0,5 м х 1,32 м.

«Традиционный» чугунный радиатор МС-140М2

Радиаторы чугунные МС-140

http-equiv=”Content-Type” content=”text/html; charset=utf-8″>id=”breadCrumb”> Главная страница»Радиаторы»Чугунные радиаторы» МС-140

Чугунные радиаторы отопления МС-140 известны, пожалуй, каждому жителю России. Это наиболее распространенные и неприхотливые отопительные приборы, которые можно применять для комплектации систем отопления как жилых, так и производственных и складских помещений. Универсальность данного вида радиаторов объясняется их невысокой ценой, стойкостью к гидравлическим ударам, что позволяет размещать их в зданиях с любой этажностью, высокая коррозийноустойчивость, простота профилактики и обслуживания, длительный срок службы.

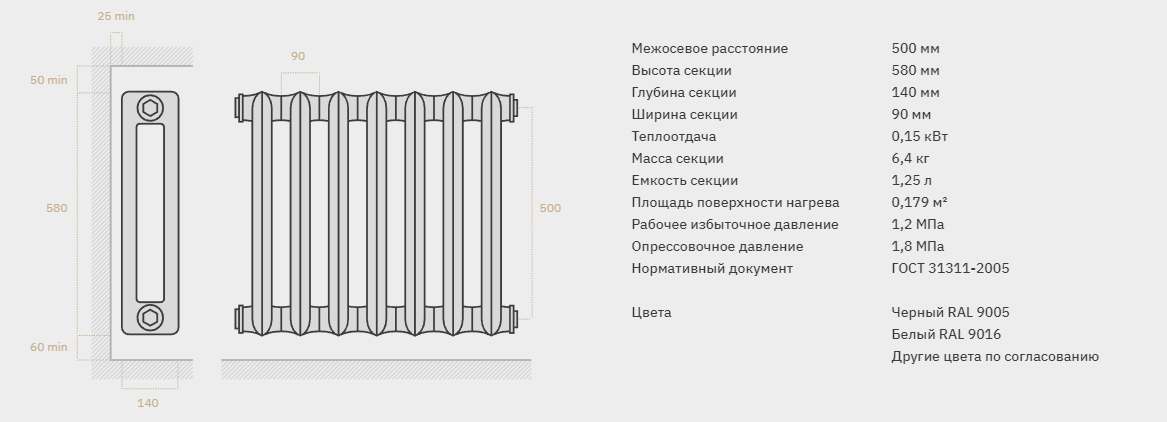

МС-140 – это двухканальный отопительный прибор, состоящий из отдельных чугунных секций, соединенных между собой ниппелями с резиновыми или паронитовыми прокладками. Большое сечение каналов дает возможность теплоносителю без дополнительных усилий циркулировать внутри радиатора, что дает возможность использовать его в системах с естественной циркуляцией, в так называемых гравитационных системах отопления.

Чугунные радиаторы обладают значительной тепловой инерцией, т.е. слабо реагируют на изменение температуры теплоносителя, долго нагреваются и долго остывают, поэтому применение данного вида отопительных приборов в отопительных системах, где применяется погодозависимый или иной другой режим терморегуляции, нецелесообразно.

Радиаторы отопления МС-140 обладают достаточно большим весом и имеют достаточно непривлекательный дизайн, однако спрос на эти отопительные приборы не ослабевает благодаря их доступности как в плане цены, так и с точки зрения простоты обслуживания и долговечности. Поставляются в огрунтованном либо окрашенном виде на паллетах по 10 радиаторов на каждой: 9 радиаторв по 7секций и один радиатор – 4 секции. При необходимости сборки отопительных приборов с отличающимся от базового количеством секций, обязательна последующая опрессовка радиаторов. В зависимости от производителя, радиаторы мс-140 могут иметь рабочее давление до 12атм, испытательное давление – до 18атм, номинальный тепловой поток одной секции радиатора – до 175 Вт, максимальная температура теплоносителя – до 130°С.

Основные производители и поставщики чугунных радиаторов МС-140 на Российский рынок являются следующие предприятия:

Минский завод отопительного оборудования – наиболее популярная продукция на российском рынке – минские чугунные радиаторы МС-140. Однако помимо стандартных радиаторов, завод производит отопительные приборы следующих модификаций: чугунные дизайн-радиаторы 1К60П-500, радиаторы с уменьшенным фронтальным просветом между секциями и улучшенным дизайном 2К60, 2К60П, 2К60ПП, 2КПМ-90х500, 2КП100-90х500. Вышеперечисленные отопительные приборы отличаются от традиционных радиаторов МС-140, помимо дизайна, меньшей глубиной, емкостью и более высоким рабочим давлением.

Луганский Литейно-Механический завод – предприятие, также выпускающее широкий спектр конкурентноспособной продукции европейского качества: традиционные чугунные радиаторы МС-140 с межцентровым расстоянием 500мм и 300мм; компактные, схожие по дизану с чугунными радиаторами KONNER, отопительные приборы РК-1-100-500; компактные и легкие трехканальные чугунные радиаторы МС – 100 М1 3КП 500 и МС – 100 3КП 300 с межцентровым расстоянием 500мм и 300мм соответственно.

Чебоксарский завод чугунных радиаторов – завод выпускает как традиционные радиаторы МС-140, так и модифицированные радиаторы CHE.RAD, имеющие более привлекательный дизайн, компактные размеры и меньшую емкость. Особенностью данных отопительных приборов является наличие в модельном ряду 2-х и 3-х канальных радиаторов глубиной 102мм и 120 мм соответственно.

Любохонский чугунолитейный завод – выпускает чугунные радиаторы МС-140, МС-110, МС-85. Особенностью модельного ряда является наличие радиаторов глубиной 110мм и 85мм. Это компактные отопительные приборы с более высоким – 12 атм – избыточным давлением и обновленным дизайном. Радиаторы поставляются в грунтованном и окрашенном виде.

Нижнетагильский котельно-радиаторный завод – предприятие выпускет традиционные радиаторы МС-140 с межцентровым расстоянием 500мм и 300мм – МС-140М2-500 и МС-140М-300 с теплоотдачей 160Вт и 117Вт соответственно, а также модель чугунных секционных радиаторов Т90 – отопительные приборы с улучшенным дизайном, глубиной 90мм, межцентровым расстоянием 500мм и теплоотдачей 127Вт на одну секцию. Все радиаторы НТКРЗ поставляютсяв сборе по 4 и 7 секций в грунтованном виде.

Историческая справка

Мало кто знает, что впервые радиатор данного типа появился более ста лет назад, а изобрел его Франц Сан-Галли в Санкт Петербурге в 1855 году.

Изобретение так пришлось по душе людям, что начало набирать популярность.  Еще в начале 20 века чугунные радиаторы по внешнему виду очень напоминали современные аналоги.

Однако, активно внедрялись новые технологии, что привело к появлению на рынке алюминиевых и биметаллических радиаторов отопления. Вместе с тем, популярность чугунных батарей все еще высока и только растет, поскольку они надежны и практичны.

Плюсы использования данного типа радиаторов:

1. Их секции устойчивы к коррозийным процессам. Чугун относится к разновидности  материалов, практически не подверженным коррозии. Они запросто могут выдержать температуру порядка 150 градусов, что позволяет их применять в паровых системах.
2. Невосприимчивость к некачественному теплоносителю. Это означает, что наличие в нем камешков, частиц ржавчины, или повышенный уровень рН не поцарапают чугун.
3. Толщина стенок батарей довольно не малая, что позволяет вне зависимости от того, какой объем имеет изделие, сделать его долговечным. Данный тип радиаторов является идеальным для открытых систем отопления.

Дополнительные плюсы радиаторов из чугуна:

1. Великолепная способность аккумуляции тепла. Характерно то, что по прошествии часа после отключения радиатора остаточная теплоотдача составляет 30%. А аналоги из других металлов не могут похвастать столь выдающимися показателями.
2. За счет большого внутреннего сечения крайне редко необходимо проводить их чистку.
3. Долгий срок службы изделия, несколько десятилетий, вне зависимости от того, какой объем воды они имеют. А если использовать очищенную воду, то такой радиатор запросто выдержит столетнюю эксплуатацию без каких-либо сложностей.

Слабые места чугунной батареи:

1. При большом количестве положительных сторон у данных батарей самым главным недостатком является большой вес. Поэтому, если у вас в доме не работает лифт, а вы решили поменять батареи на чугунные, вам можно только посочувствовать. И это, в свою очередь ограничивает их спектр применения, поскольку при монтаже на гипсокартонную конструкцию такого радиатора следует быть крайне осторожным, чтобы избежать обрушения. Ряд производителей такой продукции комплектуют ее ножками для установки на пол, что расширяет спектр действия.
2. Несовременный дизайн также оказывает влияние на популярность, поскольку такие радиаторы подойдут далеко не к каждому интерьеру.

Формулы расчёта мощности обогревателя для различных помещений

Формула расчета мощности обогревателя зависит от высоты потолка. Для помещений с высотой потолка < 3 метров эта зависимость выглядит следующим образом:

• S – площадь комнаты;
• ∆T – теплоотдача секции отопительного прибора.

Для помещений с высотой потолков > 3 м расчёты проводят по формуле

• S – общая площадь комнаты;
• ∆T – теплоотдача одтельной секции батареи;
• h – высота потолка.

Эти несложные формулы помогут достаточно точно рассчитать необходимое количество секций обогревательного прибора. Перед тем как вводить данные в формулу, определите реальную теплоотдачу секции по формулам, приведенным ранее! Данный расчёт пригоден для средней температуры входящего теплоносителя 70˚ С. При иных показателях необходимо учитывать поправочный коэффициент.

Приведем примеры расчетов. Представим себе, что комната или нежилое помещение имеет размеры 3 х 4 м, высота потолка составляет 2,7 м (стандартная высота потолка в городских квартирах советской постройки). Определим объём комнаты:

3 х 4 х 2,7 = 32,4 кубометра.

Теперь вычислим тепловую мощность, необходимую для обогрева: умножаем объема комнаты на на показатель, необходимый для обогрева одного кубометра воздуха:

Зная реальную мощность отдельной секции радиатора, подберите необходимое количество секций, округляя его в сторону увеличения. Так, 5,3 округляется до 6, а 7,8 – до 8 секций. При расчёте обогрева смежных помещений, которые не разделены дверью (например, кухня, отделенная от гостиной аркой без двери) площади помещений суммируются. Для комнаты со стеклопакетом или утеплёнными стенами округлять можно в меньшую сторону (утепление и стеклопакеты снижают теплопотери на 15-20%), а в угловой комнате и помещениях на высоких этажах добавьте одну-две секции «про запас».

Почему не греет батарея?

Но иногда и мощность секций пересчитана на основе реальной температуры теплоносителя, и их количество рассчитано с учётом особенностей помещения и установлено с необходимым запасом… а в доме холодно! Почему так происходит? Какие для этого существуют причины? Можно ли такую ситуацию исправить?

Причиной снижения температуры может быть уменьшение напора воды из котельной или ремонт у соседей! Если во время ремонта сосед заузил стояк с горячей водой, установил у себя систему «тёплый пол», начал отапливать лоджию или застекленный балкон, на котором устроил зимний сад – напор горячей воды, входящей в ваши радиаторы, разумеется, снизится.

Но вполне возможно, что в комнате холодно потому, что вы установили чугунный радиатор неправильно. Обычно чугунную батарею устанавливают под окном, чтобы поднимающийся с ее поверхности тёплый воздух создавал перед оконным проёмом своего рода тепловую завесу. Однако тыльной своей стороной массивная батарея нагревает не воздух, а стену! Чтобы уменьшить теплопотери, приклейте на стену позади радиаторов отопления специальный отражающий экран. А можно и приобрести декоративные чугунные батареи в стиле ретро, которые не обязательно крепить на стену: их можно закреплять на значительном расстоянии от стен.

Как вам статья?

Мне нравитсяНе нравится

Радиаторы нового поколения

Чугунные батареи нового поколения внешне выглядят намного привлекательнее, чем устройства старого образца. Они имеют современный вид и визуально напоминают радиаторы из алюминия или из стали. У них плоская передняя панель и ровная поверхность. На некоторых изделиях уже нанесена заводская эмаль, другие модели продаются без неё, окрашивать их придётся самостоятельно.

Совсем недавно чугунные батареи нового поколения завозились только из Европы (Чехии, Италии) и Китая. Сейчас уже их производят в России, Белоруссии и Украине.

Радиаторы чугунные КОННЕР ХИТ, Модерн — евродизайн

Какие преимущества у современных радиаторов европейских производителей? К их преимуществам относятся:

• высокое качество покрытия, они выпускаются на рынок окрашенными, а отечественные модели — только грунтованными;
• более гладкая форма (и снаружи и внутри);
• секции меньшего объёма;
• более высокий уровень теплоотдачи;
• меньший вес и габариты.

Таким образом, у импортных моделей больше преимуществ, чем у отечественных, но и стоят они ощутимо дороже.
