Привет всем! Система горячего водоснабжения при централизованном теплоснабжении бывает двух видов: открытая и закрытая. В этой статье рассмотрим подробнее именно открытую схему ГВС. Прежде всего в чем принципиальное отличие этих двух схем. При открытой схеме ГВС водоразбор горячей воды ведется непосредственно из тепловой сети, то есть говоря проще, горячая вода из крана смесителя бежит та же самая , что и в радиаторах отопления.

Присоединение системы горячего водоснабжения производится непосредственно в тепловом пункте здания. На фото ниже видно, как это происходит. Одно ответвление врезано с подающего трубопровода,

а второе ответвление с обратного трубопровода.

Две эти ветки смешиваются в регуляторе температуры горячего водоснабжения, функция которого выдавать потребителю горячую воду с необходимыми параметрами, а именно не ниже 60 °С для открытой схемы ГВС, и не выше 75 °С и для для закрытой и для открытой схемы согласно СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».

И уже после регулятора температуры горячая вода поступает во внутреннюю систему ГВС здания.

Закрытая схема ГВС характеризуется тем, что контур горячей воды отделен от контура отопления. То есть вода через подачу поступает в отопительный контур, проходит через внутреннюю систему отопления здания (трубы, радиаторы) и возвращается в обратку, попутно через теплообменник нагревая в тепловом пункте здания контур горячего водоснабжения. Горячее водоснабжение циркулирует отдельно по своему контуру, а водоразбор в здании компенсируется подпиткой из линии холодного водоснабжения. Такова суть и разница этих двух систем ГВС.

Для закрытой системы ГВС существуют несколько типов схем — одноступенчатые, двухступенчатые, параллельные, последовательные. Открытая же система ГВС подключается именно по такой схеме, как на фото в статье ниже.

Для открытой схемы ГВС существуют вариации — циркуляционная и тупиковая разводка. Как становится понятно из наименований этих схем, при циркуляционной схеме горячая вода циркулирует по внутренней системе ГВС, и в идеале, когда вы открываете кран с горячей водой, горячая вода должна бежать оттуда практически сразу. Но это в идеале, и далеко не всегда так бывает.

Тупиковая схема — при этой схеме горячая вода не циркулирует в системе, и чтобы получить воду нужной температуры, ее нужно сбросить через кран. То есть открываете кран, ждете когда сольется остывшая вода, затем льется уже горячая вода.

Открытая система ГВС в процентном соотношении более распространена, так как стоимость монтажа относительно невелика (меньше расход труб и отсутствие теплообменников). Лично я в подавляющем количестве обслуживаемых зданий сталкивался и сталкиваюсь именно с открытой системой ГВС. Но кроме достоинств (относительно небольшие капиталовложения при монтаже, простота конструкции) есть у такой схемы и недостатки.

Прежде всего, качество воды при такой схеме должно соответствовать питьевой воде, то есть в воду не должны попадать нефтепродукты, например от сальниковой набивки на задвижках большого диаметра, не должна попадать ржавчина, окалина, в воде не должно быть излишнего количества солей жесткости. К сожалению, не всегда это соблюдается. Вот например, в городе где я живу, практически не сталкивался с проблемой низкого качества воды в системе горячего водоснабжения. Вода в системе ГВС соответствует нормативам. Но знаю, что не везде, не во всех городах ситуация одинаковая.

И вторая беда открытой схемы ГВС — частый выход из строя регулятора температуры ГВС, его некорректная работа в общей схеме. Об этом я писал в этой статье.

Буду рад комментариям к статье.

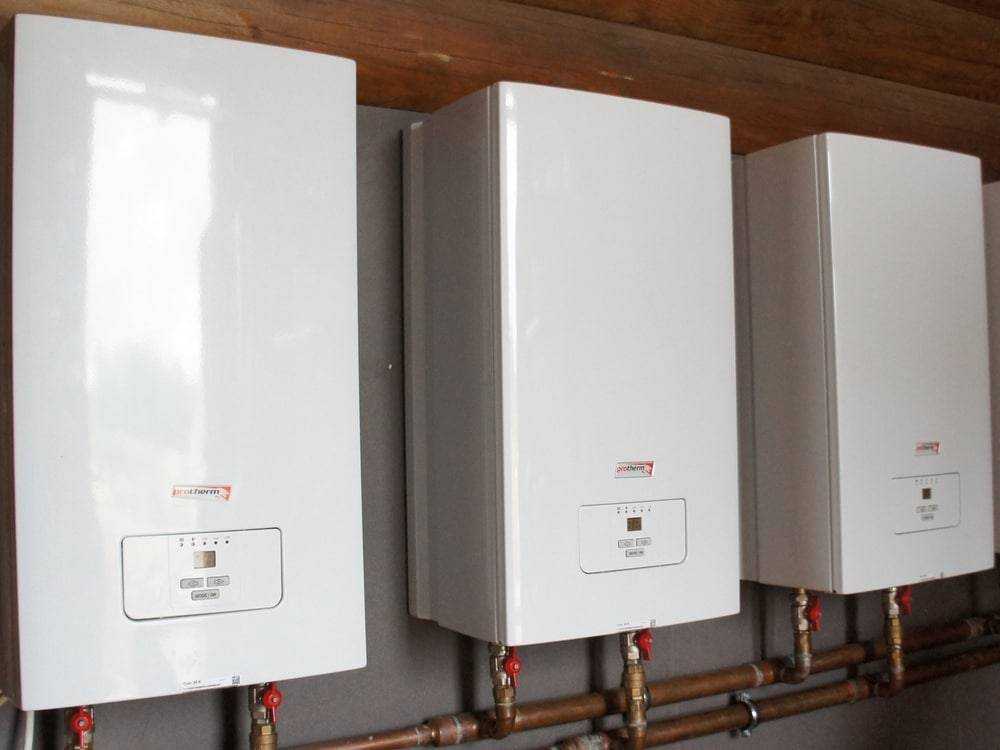

Как выбрать котел для закрытого отопления

Схема закрытого теплоснабжения частного дома предусматривает использование любого типа топлива. Это может быть газ (наиболее эффективный и выгодный вариант), электричество, дизельное или твердое топливо.

Цифра, озвученная выше – очень и очень приблизительная. Всё зависит от множества факторов: материала, их которого выстроено здание, качества утеплителя, наличия (отсутствия) отапливаемого чердака или мансарды. На эффективность работы отопления влияет количество окон и то, как качественно был выполнен их монтаж. Поэтому требуется грамотный тепловой расчет, сделать который может квалифицированный инженер.

Котел отопления может быть одноконтурным, двухконтурным или с бойлером. Как показывает практика, в основном загородные дома имеют небольшую площадь и, следовательно, малую потребность в горячей воде. С этой точки зрения лучшим выбором будет двухконтурный котел (его монтаж несложен), способный за полчаса нагреть до +30С примерно 10 л воды. Котел с накопительным бойлером более комфортен – он постоянно «имеет» уже готовые несколько десятков литров горячей воды – постоянное заполнение не требуется.

Из чего состоит система и как она работает

Чтобы тепло поступало от котельной к приборам отопления, в водяной системе используется посредник – жидкость. Теплоноситель такого типа перемещается по трубопроводу и нагревает помещения в доме, причем все они могут иметь разную площадь. Этот фактор делает популярной подобную систему отопления.

Движение теплоносителя может осуществляться естественным путем, в основе циркуляции лежат принципы термодинамики. Благодаря разной плотности холодной и нагретой воды и уклону трубопровода вода движется по системе.

Открытое теплоснабжение функционирует по следующей схеме:

В котле нагревается вода и подается к приборам отопления в каждое помещение дома.
На обратном пути лишняя жидкость уходит в расширительный бак открытого типа, ее температура понижается, и вода обратно возвращается в котел.

Системы отопления однотрубного типа подразумевает использование одной магистрали для подачи и обратки. Двухтрубные системы имеют независимую подающую и обратную трубу. При решении самостоятельно монтировать зависимую систему отопления лучше выбрать однотрубную схему, она более проста, доступна и имеет элементарную конструкцию.

Однотрубное теплоснабжение состоит из следующих элементов:

Котел отопления.
Батареи или радиаторы.
Расширительный бачок.
Трубы.

Упрощенная схема подразумевает использование вместо радиаторов трубы сечением 80-100 мм, но следует учитывать, что такая система менее эффективна в эксплуатации.

Открытая система отопления

Открытая система ― отопительная конструкция, в которой теплоноситель движется естественным путём в соответствии с законами термодинамики. Для её функционирования не требуется специальный насос, который бы создавал принудительную циркуляцию разогретой воды, поэтому подключение к электросети не требуется. Принцип работы:

Вода разогревается в котле.
Нагретая вода начинается двигаться вверх по вертикальной трубе за счёт явления конвекции.
Она проходит по всем трубам и радиаторам, отдавая своё тепло помещениям. Трубы в доме обычно ставятся под уклоном, чтобы жидкость двигалась в горизонтальной плоскости под действием силы тяжести.
В конце остывшая вода возвращается обратно в котёл, вновь нагревается, после чего отопительный цикл повторяется.

В открытую установку ставится так называемый расширительный бак. Дело в том, что жидкость при нагревании расширяется, а в случае сильного перегрева она может повредить радиаторы. В установке закрытого вида эта проблема решается за счёт уменьшения давления при помощи насоса.

Внимание! Бак используется для хранения перегретой воды, для стабилизации давления, а также для удаления излишков жидкости, когда воды в отопительной установке слишком много

Преимущества и недостатки

Плюсы:

Простая эксплуатация и обслуживание.
Не требуется подключение тихого насоса.
Все помещения отапливаются равномерно.
Установка запускается и останавливается достаточно быстро.
Не требуется подключение к электросети (за исключением случаев, когда для разогрева используется электрокотел).
Для монтажа не требуется наличие сложных инженерных навыков у мастера.

Фото 1. Расширительный бак для отопления, объем — 100 л, мощность — 950 Вт, производитель — «Stout».

Минусы:

Перед началом эксплуатации требуется установка расширительного бака.
Трубы должны быть расположены в доме специальным образом (в противном случае вода не будет циркулировать).
При попадании воздуха может произойти повреждение установки за счёт механических повреждений и/или коррозии.
Зимой из-за сильных морозов произойдёт замерзание.
После включения придётся подождать, чтобы жидкость нагрелась до нужной температуры.
Следует постоянно контролировать уровень воды в баке.
В качестве теплоносителя нельзя использовать антифриз.

О расширительных бачках

Очевидно, расширительный бачок должен позволять безопасно вместить в себя излишки воды, образующиеся в системе отопления при ее тепловом расширении. Для этого он должен иметь адекватный объем.

У открытого расширительного бака должно быть, по возможности, узкое горло. Оно должно быть закрыто крышкой, в которой есть небольшие дырочки. Их лучше защитить как-то от пыли, от мух и от всего такого. Лучше делать крышку из пластика, чтобы на дырочках не образовывались наросты ржавчины. Но все равно приходится регулярно следить за тем, чтобы дырочки были чистыми и свободно выпускали и впускали воздух. Бак должен быть достаточно большим для того, чтобы при охлаждении воды, она не вышла из бачка полностью, ибо в этом случае в систему будет впущен воздух, который закупорит систему и циркуляция воды прекратится.

Закрытый бачок тоже требует внимания, но намного меньше. Во-первых, он тоже должен быть достаточной величины, во-вторых, требуется проверять в нем давление воздуха. Если бак приходится накачивать слишком часто, нужно поменять ниппель. Советую при замене ниппеля ставить именно такой, какой и был, ибо слишком длинный ниппель может проткнуть мембрану.

Так какой конкретно должен быть размер бака? Трудно сказать. У меня стоит бак на 25 литров и мне его вполне хватает. Количество воды в системе у меня, я думаю, литров 100-150. При нагреве системы давление в ней повышается на 0.2-0.3 атмосферы. Но так или иначе я это давление регулирую, а температура у меня практически не скачет. Открытый бак можно сделать больше, чем требуется и, после нагрева системы долить воды, пока лишняя не начнет вытекать через аварийный сливной патрубок.

Почему бачок вешают вниз головой?

Мембранный расширительный бачок в закрытых системах отопления выгодно вешать водяным выходом вверх. Это делают для того, чтобы в нем не задерживался воздух. Пузыри в закрытой системе отопления могут довольно долго гулять, создавать специфические звуки и собираться в отдельных местах, перекрывая циркуляцию теплоносителя. Для того, чтобы этот процесс прошел быстрее, расширительные бачки так и вешают. Это, что называется, «хорошая» идея.

Расширительный бак системы отопления

Нужно ли ставить мембранный расширительный бачок обязательно на обратке? Или, все-таки, где угодно? Я настаиваю. Где угодно. Но если вы очень хотите ставить себе ограничения подобного рода, то ставьте на обратку. Я не вижу у обратной магистрали никаких преимуществ с подающей. Да. В подающей больше температура. Ну и что? Мне кажется, что разность температур не повод ограничивать себя в удобстве. У меня стоит и мотор и бачок на подающей магистрали уже 15 лет и я об этом ни разу не жалел. И тот и другой прибор рассчитан на температуру 110 градусов. У меня больше 75 не бывает. Выше 90 котел не нагреется. Там стоит аварийный термовыключатель.

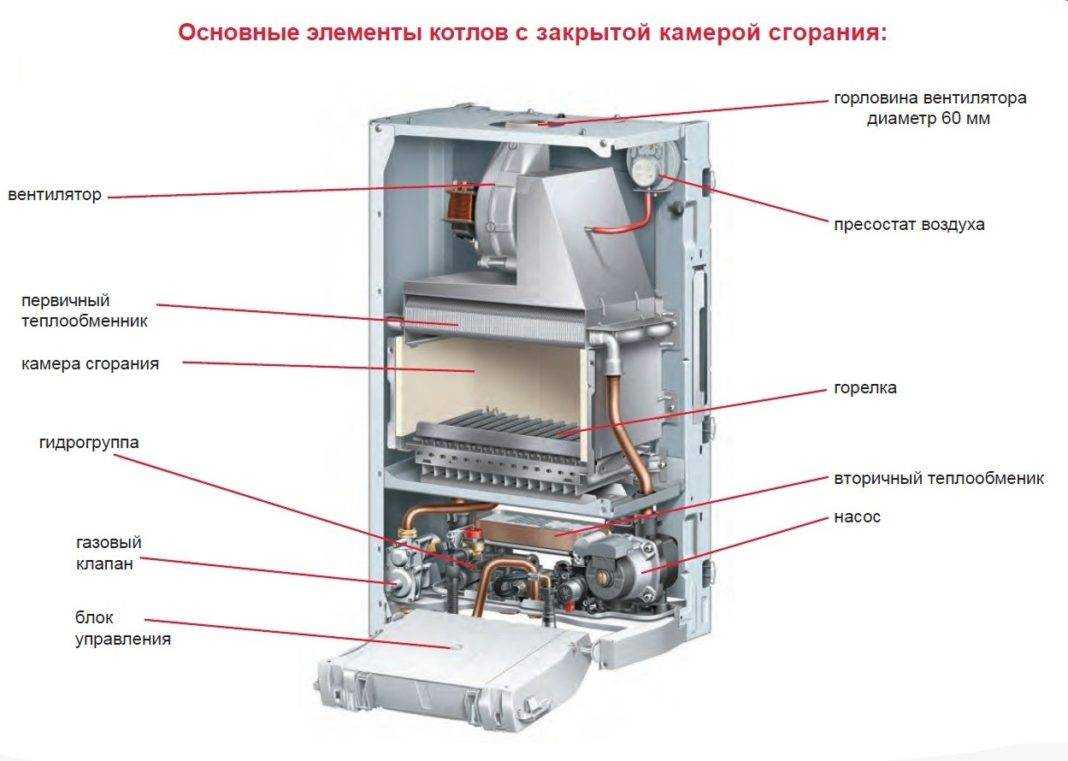

Котел с закрытой камерой сгорания

Котлы закрытого типа являются альтернативой для квартир и помещений без вентиляции. Это довольно компактные устройства, которые состоят из следующих элементов:

корпуса с панелью управления;
газовой горелки;
теплообменника;
насоса;
датчика и регулятора температуры;
расширительного бачка;
системы безопасности;
принудительного отвода для продуктов сгорания.

В зависимости от числа контуров котел может быть доукомплектован дополнительным змеевиком, запорной арматурой и вентилятором.

Работа устройств закрытого типа происходит благодаря принудительной тяги в зону горения. Нагнетание его выполняется специальным вентилятором. Воздух поступает с улицы, что исключает необходимость оборудовать дополнительную вентиляцию и дымоход. Дым убирается из котла с помощью коаксиальных труб, которые выходят на улицу через отверстие в стене.

Котел с закрытой камерой сгорания

Коаксиальный дымоход более простой в установке, нежели обычный. Представляет собой конструкцию «труба в трубе». Прокладывают его через стену и выводят наружу. Подобная конструкция котла предусматривает циркуляцию воздуха в двух направлениях: через верх воздух поступает в котел, а через внутреннюю горизонтальную трубу выводится из помещения. Разница между традиционным дымоходом и коаксиальным большая. Основные преимущества последнего в следующем:

абсолютно безопасный. Отработанные газы проходят по трубке, которая непрерывно охлаждается со всех сторон холодным воздухом;
экологическая безопасность. Способствует более эффективному сгоранию топлива и повышает коэффициент полезного действия всей системы отопления;
полная изоляция системы от пользователя. Отработанные газы, как и сам воздух, никак не контактируют с жилым помещением.

Сами газовые котлы закрытого типа выгодно отличаются от открытой конструкций:

не требуют отдельного помещения для установки и обустройства вертикального дымохода;
компактные размеры позволяют разместить их в ванной комнате, санузле или на кухне;
ненужно постоянно проветривать помещение, тем самым, выпуская на улицу теплый воздух;
есть выбор между настенными и напольными моделями, дизайн которых отлично впишется в любой интерьер;
можно задавать необходимые параметры температуры;
не растрачиваются ресурсы, все топливо выгорает до конца;
работа выполняется от электричества и не зависит от наличия кислорода.

К недостаткам закрытых котлов относят:

высокая стоимость по сравнению с открытыми отопительными устройствами;
необходимос проводить периодическое техническое обслуживание, смазывать лопасти вентилятора, проверять турбину;
для исключения перемерзания области горения необходимо укомплектовать систему автоматическими задвижками и контроллером температуры;
работа турбины создает шумность, увеличивающуюся с износом втулок и загрязнения лопастей вентилятора;

Высокая стоимость является недостатком газовых котлов с закрытой камерой сгорания

Отдавать предпочтение закрытому устройству или нет, каждый решает сам для себя, ведь при значительной экономии топлива увеличиваются расходы на электричество, необходимое для функционирования котла.

Самостотельный монтаж открытой системы отопления

С монтажом открытой системы отопления не нужно обладать сверхспособностями, важно внимательно изучить такой вопрос, как схема работ. Первым делом, установите котел

Разместить его можно на полу или же подвесить для экономии места. Мощность котла выбирайте в зависимости от того, какую площадь помещения планируете отопить.

Вторым этапом станет распределение и установка радиаторов. Рассчитайте их количество, исходя из площади комнаты. Один радиатор способен отопить до 1 кв.м. жилой площади. Не хотите радиатор, закрепите трубу диаметром 10 см. Ее можно пустить по всему дому и вернуть обратно к котлу. Для более лучшей циркуляции воды, закрепите трубу под наклоном. Что касается бака, его можно установить на обратке недалеко от котла.

Установка радиаторов отопления

Есть еще один вариант монтажа открытого отопления. Открытое отопление можно разместить вертикально, при этом бак устанавливают на чердаке. Чтобы бак не пострадал от перепада температур, позаботьтесь о его утеплении.

Однотрубная система отопления

Поговорим о подборе частей для открытого отопления:

Котел лучше разместить в отдельной постройке. При этом к нему в свободном доступе должен поступать воздух. На полу постелите материал, который не вспыхнет при пожаре. Для этого лучше полы просто забетонировать. Измерьте площадь помещения. Исходя из этих расчетов, вы сможете рассчитать необходимую мощность котла. Котел сможет работать как на газу, так и на дровах.
Радиаторы лучше выбрать стальные. Монтаж их осуществляется таким образом, чтобы они были размещены от стены на расстоянии 5 см. Радиаторы можно монтировать под подоконниками. В таком случае они защитят комнату от внешнего холода, играя роль завесы. От пола отступите не менее 40 см. Чтобы обогреть комнату площадью в 15 кв.м. вам нужно установить радиатор не менее 100 см.

Металлические радиаторы

Трубы. По старинке использовали медные трубы. Однако они себя не оправдали. Медные трубы дорогостоящие и быстро ржавеют. Оптимальным вариантом станет выбор в пользу пластиковых труб. Их диаметр не менее 32 мм. Рассчитывайте длину труб, учитывая, что они выходят из верхней части радиатора и замыкают ее с нижней частью. Монтаж труб производят по наружной части стены. Нет необходимости монтировать их в стену. Соединить трубы между собой можно при помощи отводов. Также трубами не забудьте соединить воедино котел, расширительный бак и радиаторы.
Расширительный бак. Расширительный бак разместите на чердаке помещения или недалеко от котла. Расширительный бак не должен превышать 5% от объема всей системы отопления в целом. Чтобы отопить дом в один этаж, вам лучше выбрать бак на 8 литров. Для того чтобы не ошибиться, купите бак на 15 литров.

Расширительный бак

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

с одной трубой;
двумя;
коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

тупиковая;
попутная;
коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

Более равномерный прогрев всего домовладения;
Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

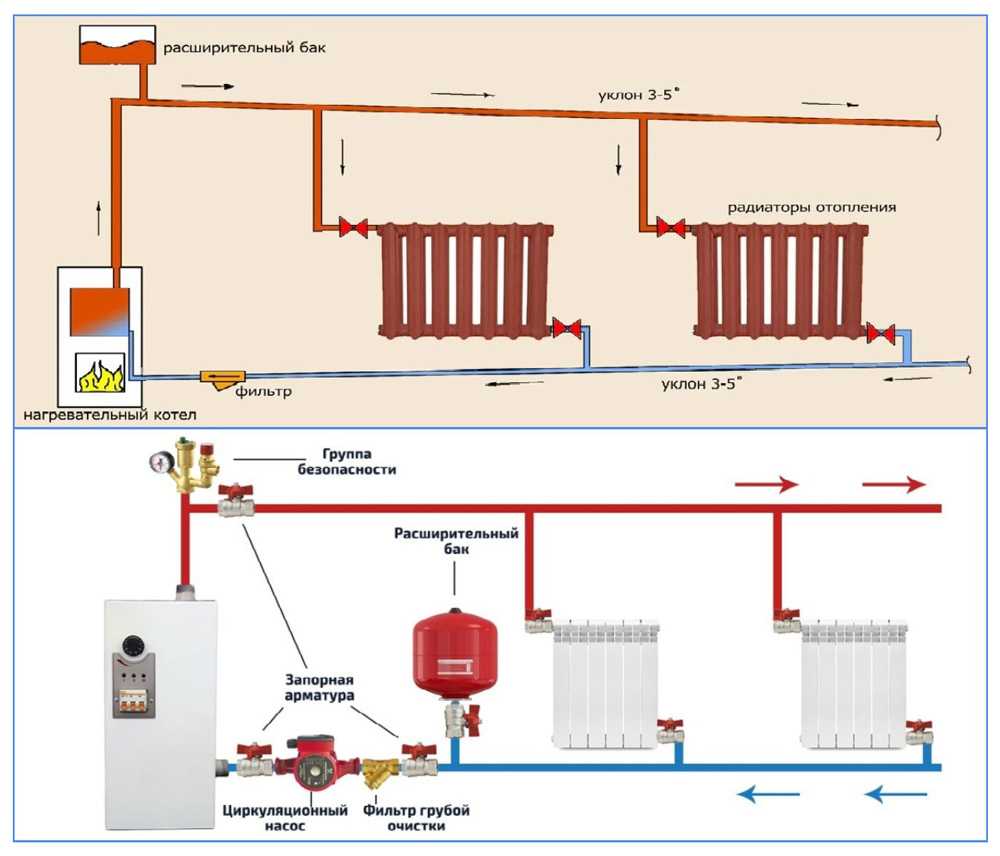

Различия открытой и закрытой системы

Что же лучше – закрытая или открытая система обогрева?

Есть ряд показателей, значительно различающих открытую и закрытую системы отопления:

Место установки бака расширительного. В открытой системе бачок нужно располагать в максимальной точке, а закрытая система обогрева не предъявляет к размещению бачка никаких требований.
В закрытой системе обогрева поддерживается постоянное атмосферное давление, потому как снаружи воздух в систему такого рода не проникает (подробнее: “Закрытая система обогрева — схема на примерах”). Благодаря этому существенно становится больше продолжительность службы теплоснабжения. Добавочное давление сверху системы дает возможность сделать меньше риск появления воздушных пробок, закупоривающих размещенные сверху отопительные приборы.
Для открытой системы отопления нужны трубы крупного диаметра, которые довольно не комфортны при установке и во время эксплуатации. Также, их очень непросто завуалировать, что плохо проявляется на дизайне помещений. Для работы подобной системы нужен постоянный уклон, создание которого просит лишних усилий.
Закрытая система конструктивно намного проще и дешевле, потому как монтаж тонких труб менее трудный, а их цена гораздо меньше цены толстых труб.
При правильной установке насоса циркуляционного можно будет избежать надоедливого шума.

Положительные качества открытой системы отопления:

легкость эксплуатации;
нет потребности установки насоса;
одинаковое теплораспределение по помещениям;
не тяжелый пуск и остановка системы;
независимость от сети;
надежность;
самый простой монтаж.

Минусы открытой системы отопления:

ухудшение устойчивости к износу системы при попадании в нее воздуха;
плохая сопротивляемость малым температурам внешней среды при непостоянной работе;
медлительный прогрев после запуска;
необходимость непрерывного наблюдения за уровнем носителя тепла в баке расширительном;
несовместимость системы с антифризами;
большие размеры;
невысокий КПД.

лёгкая установка;
нет потребности следить за уровнем носителя тепла в баке;
хорошая стойкость перед замерзанием благодаря применению антифриза в виде теплоносителя;
способность регулировать температуру системы за счёт увеличения или уменьшения количества энергоносителя;
возможность долговременного применения одной партии воды, что происходит благодаря герметичности системы;
управляемый уровень давления;
экономность;
технологичность, обуславливающая продолжительный эксплуатационный срок;
возможность работы в связке с добавочными приборами обогрева.

Минусы закрытой системы отопления:

зависимость от электрической энергии, которая требуется для работы насоса (избавится от проблемы можно, установив небольшой генератор);
любое нарушение герметичности может привести к попаданию воздуха в систему;
баки расширительные с диафрагмами имеют достаточно большие габариты, что очень часто усложняет их установку.

Заключение

Выбор подходящей системы отопления – дело преимущественно персональное, и любой владелец дома может подобрать очень прекрасный вариант. Закрытая и открытая система обогрева имеет различные параметры и функционал, отличается по значимому количеству параметров и подходит для различных случаев.

Открытая система отопления намного лучше подходит для маленьких строений: очень часто систему такого рода можно повстречать на дачах или в коттеджах. Отопительная схема открытого типа смотрится очень просто, а ее надежность довольно высока.

Закрытая система труднее как в установке, так и в применении, однако она имеет несколько положительных качеств. Системы отопления закрытого типа в большинстве случаев применяют в зданиях в несколько этажей или коттеджах.

Разъяснение по вопросу величины давления в описываемых системах отопления

Что создает давление воды? Обычно это давление создает водяной столб. Если мы имеем трубу, один конец которой находится на 10 метров выше другого конца, то в нижнем конце мы получим давление равное 1-й атмосфере. От диаметра трубы ничего не зависит. От массы воды на высоком конце тоже ничего не зависит. Можно там железнодорожную цистерну разместить, а давление будет всегда соответствовать разнице уровней воды. Цистерна, кстати, довольно высокая. В полностью заполненной цистерне уровень воды добавляет давления, но по мере вытекания воды из цистерны, давление будет уменьшаться. Вопрос давления и его измерения затронут был мной уже очень давно, но в привязке к водопроводу .

В нашей системе отопления, в любой, тоже есть разница уровней жидкости, а значит есть и давление этой жидкости. В самой нижней точке открытой системы давление будет максимально, в самой верхней, в расширительном бачке, оно будет минимально. Например, котел расположен в подвале. Расширительный бачок расположен на чердаке второго этажа. Таким образом, в полностью заполненной системе отопления высота столба будет равна расстоянию от нижней точки столба до верхней точки расширительного бачка. Осмелюсь предположить, что это примерно 8 метров. Таким образом, наша открытая система отопления работает при давлении 0.8 атмосфер.

В открытой системе отопления давление всегда одно и то же. Лишняя вода не поднимается выше определенного уровня. У нас стоит аварийный слив. В закрытой системе вода не сливается и при расширении мы получаем увеличение давления. Для того, чтобы систему не разорвало этим самым давлением, у нас есть специальный прибор. Называется он мембранный расширительный бак. В нем есть резиновая мембрана. С одной стороны у нее воздух, с другой вода. Вода прибывает в бак и сжимает воздух. Давление воды в системе плавно увеличивается.

А что будет, если воды в расширительный мембранный бак прибудет слишком много? Давление будет расти лавинообразно и систему может разорвать. Чтобы этого не произошло, в системе в обязательном порядке должен быть аварийный клапан, который при некотором безопасном давлении приоткрывается и вода из него вытекает на пол, если вы под этот клапан не подставили ведро.

Почему падает давление?

Причинами падения давления могут стать:

сбои в работе теплогенератора (отопительного котла);
утечки теплоносителя;
лишний воздух;
алюминиевые радиаторы.

Протечка может быть визуально незаметна. Чтобы ее обнаружить, используют специальные приспособления: тепловизоры или ультразвуковые приборы. Нужно внимательно проверить секционные соединения радиаторов, потому что их поверхность может быть покрыта коррозией. Ржавые подтёки свидетельствуют о повреждении батарей.

Для того чтобы обнаружить утечку нужно нажать на ниппель, который находится сверху расширительного бака. Если при нажатии выделяется вода и воздух, то можно смело делать вывод о наличии протечки.
