Биметаллические радиаторы - виды и особенности, специфика монтажа и критерии выбора

Плюсы биметаллического радиатора

Все преимущества отопительных приборов этого типа обусловлены особенностями их конструкции. Благодаря наличию стального или медного сердечника радиатор удобно монтировать к стандартной отопительной системе.

Кроме того, сердечник обеспечивает высокую устойчивость прибора к повышенному давлению в системе, гидроударам, а также к нежелательным примесям в теплоносителе. Благодаря алюминиевому корпусу прибор обладает очень хорошей теплоотдачей.

Биметаллический радиатор – чрезвычайно надежный и долговечный отопительный прибор. Его рабочее давление составляет 25 атм, однако радиатор может выдержать гидроудар в 60 атм без каких-либо последствий. По этим показателям биметаллические радиаторы намного превосходят более дешевые алюминиевые аналоги.

На биметаллический радиатор не влияют агрессивные химические примеси, которые могут находиться в теплоносителе. Стальной сплав, из которого делают трубки сердечника, чрезвычайно стоек к вредным примесям. В этом плане биметаллические радиаторы тоже превосходят алюминиевые.
Радиаторы из биметалла обладают очень хорошей теплоотдачей, намного лучшей, чем батареи из стали и чугуна.
Биметаллические радиаторы служат десятилетиями, и заводская гарантия на 20 лет – лучшее тому подтверждение. По этому показателю достойную конкуренцию им могут составить только батареи из чугуна.

Радиатор Rifar Monolit 500

Биметаллическая батарея весит совсем немного, и имеют довольно скромные габариты. И в этом заключается их преимущество перед чугунными батареями – тяжелыми и громоздкими.
Батареи из биметалла почти не имеют тепловой инерции

Другими словами – практически сразу реагируют на действия терморегулирующего прибора – а это очень важное преимущество.
Биметаллические батареи прекрасно подойдут как для частного дома, так и для многоэтажки, где давление в системе центрального отопления бывает очень высоким. Подходят они также и для старых отопительных систем, в которых на протяжении многих лет накапливались разные вредные примеси.
Нельзя обойти стороной тот факт, что биметаллические радиаторы просто красивы и прекрасно впишутся в любой интерьер

Внешнее порошковое покрытие очень прочное – за ним легко ухаживать, и оно сохранят свой первоначальный товарный вид на протяжении всего срока службы радиатора.

Выбор радиатора

Отопительный прибор прослужит в течение 20 лет только в том случае, если качество материалов, из которых состоит радиатор будет высоким. Не последнее значение имеет качество сборки и технологический процесс изготовления радиатора.

На что в первую очередь стоит обратить внимание при покупке:

Толщина стенок стальной трубы, которая является основой, должна быть не менее 3 мм толщиной. Если толщина меньше, то значительно снижается прочность изделия, которое не будет способно выдержать высокое давление теплоносителя. Если внутренние трубы изготовлены из очень тонкого металла, то даже при небольшом коррозийном процессе, в стальной трубе может образоваться доступ воды к алюминию, который имеет ещё большую химическую активность. В этом случае, отопительное устройство не прослужит и нескольких лет по причине образования отверстий на рабочей поверхности. Учитывая тот факт, что внутри отопительного прибора находится горячая жидкость под давлением, необходимо внимательно отнестись к выбору с учётом толщины стенок внутренних стальных труб.
Алюминиевая рубашка также должна быть изготовлена из материала, который имеет достаточную прочность. Проверить этот параметр можно во время осмотра в магазине. Если усилием пальцев одной руки рёбра сгибаются, то от покупки такого отопительного прибора лучше отказаться.
Отличить некачественное изделие можно по размеру секции и толщине рёбер. Ширина и толщина секции не должна быть менее 80 мм, а рёбра радиатора должны быть не менее 1 мм толщиной.
Необходимо внимательно осмотреть секцию биметаллического отопительного устройства, ведь прибор может быть лишь наполовину изготовлен из биметалла. Иногда встречаются модели, у которых отсутствуют горизонтальные или вертикальные стальные трубы. В этом случае радиатор будет иметь значительно меньший вес. От такого на половину биметаллического отопительного прибора лучше отказаться. Ведь те участки, на которых стальная труба отсутствует, фактически не обладают достоинствами биметаллических радиаторов.
Применение в отопительном приборе некачественных прокладок и ниппелей значительно сокращает срок службы радиатора. Зачастую, косвенным признаком использования некачественных материалов, является предоставление короткого гарантийного срока производителем данной модели. Качественный биметаллический радиатор способен прослужить более 20 лет, и в том случае, когда гарантия на прибор составляет всего 1 год, лучше от покупки отказаться.

Особенности конструкции

Название биметаллических радиаторов говорит само за себя — их двухслойные стенки состоят их пары разных металлов. Теплоноситель проходит по внутреннему сердечнику, изготовленному в виде трубок. Наружная оболочка обычно состоит из одной либо нескольких фигурных пластин.

Устройство биметаллического отопительного прибора

Радиаторы отопления биметаллического исполнения, предлагаемые на современном рынке отопительного оборудования, могут быть двух вариантов:

Биметаллические батареи из стали и алюминия — это аппараты, секции которых составлены из стальных труб в алюминиевой оболочке. Бывают в упрощенном варианте — без внутренних труб из стали, но с усиленными сталью каналами. При этом теплоноситель может частично соприкасаться с алюминием. Такие радиаторы удобны тем, что вероятность закупорки их коллекторов значительно ниже, а теплоотдача намного выше.
Биметаллические батареи из меди и алюминия. Характеристики этих приборов даже несколько выше, чем стальных, благодаря способности меди противостоять нагрузкам и коррозии, а также ее высокой теплопроводности. Они служат значительно дольше, чем стальные секции, имеют более высокую мощность, отлично справляясь с задачей обогрева любого помещения.

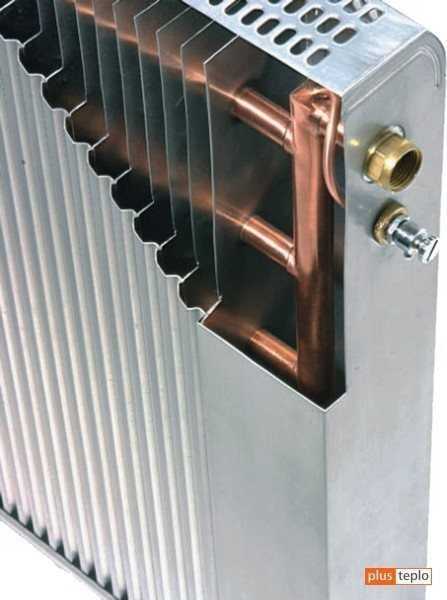

Медно-алюминиевая батарея И те, и другие могут быть цельными (литыми) либо секционными. Для изготовления одной секционной батареи используется метод герметичного внутреннего крепления, который позволяет при необходимости уменьшить или нарастить количество элементов секции.

Размеры биметаллических радиаторов очень малы (размеры межосевого расстояния – 20, 35 либо 50 см), что дает возможность использования небольших объемов теплоносителя, тем самым экономя средства на работу котла отопления.

Плюсы и минусы эксплуатации биметаллических радиаторов

Итак, перед тем как сделать окончательный выбор и выполнить подключение биметаллических радиаторов отопления, следует подытожить всю информацию об этих приборах с целью объективного сравнения всех достоинств и недостатков.

Изделия из биметалла подходят для централизованных и автономных систем отопления, но следует учитывать, что если качество теплоносителя низкое – это скажется на сроке службы;
Также следует принимать во внимание что, так как коэффициент расширения стали и алюминия разный, то со временем это скажется на прочности радиатора;

Способны выдерживать до 35 атм. в системе (монолитные – до 100 атм.):
Срок их службы составляет в среднем 25-35 лет;
Имеют высокую теплоотдачу;

Секционные биметаллические радиаторы ремонтопригодны;

Как рассчитать количество секций

В некоторых приборах существует возможность ручного регулирования температуры при помощи термостата, а за счет малого сечения каналов, достигается более эффективное расходование теплоносителя;

Можно выбирать не только горизонтальный способ монтажа, но и вертикальный: это возможно за счет дополнительных ребер жесткости, присутствующих у некоторых моделей;
Так как стоимость биметаллических радиаторов достаточно высока, чтобы сократить расходы на их приобретение, следует выполнить правильно расчет необходимого количества секций батареи или размер монолитного прибора.. Одним из главных недостатков биметаллических радиаторов считается высокая цена, но с учетом их положительных эксплуатационных характеристик, его нельзя считать определяющим при осуществлении выбора вида отопительного прибора

Одним из главных недостатков биметаллических радиаторов считается высокая цена, но с учетом их положительных эксплуатационных характеристик, его нельзя считать определяющим при осуществлении выбора вида отопительного прибора.

А бесспорным достоинством биметаллических радиаторов является их эстетически привлекательный вид

Эти изделия отлично вписываются практически в любой интерьер, при этом, не акцентируя на себя лишнее внимание.

Также – это весьма эргономичные изделия без острых углов, что очень важно при использовании в жилых помещениях, особенно в детских комнатах

Конструкция приборов разного типа

Радиаторы всех видов имеют схожее в общих чертах строение. Они состоят из двух частей – внешней и внутренней, изготовленных из разных металлов. Внимательно изучите виды биметаллических радиаторов отопления, и определите, какие подойдут в вашем случае.

Внутренняя часть любого биметаллического радиатора изготовлена из стали или, что встречается гораздо реже, меди. Данные материалы выбраны не случайно, поскольку именно они хорошо переносят негативное воздействие горячего теплоносителя.

Батарея отопления в разрезе

Внешнее покрытие устройства производится из алюминия, хорошо проводящего тепло, и быстро прогревающее комнату.

Оба слоя собираются между собой при помощи технологии точечной сварки или же литьем. От уровня давления, при котором производилось литье, во многом зависит то, насколько высоким нагрузкам может быть подвергнут радиатор. Данный показатель очень важен при эксплуатации в централизованной системе отопления, поскольку напор воды в ней часто бывает довольно нестабильным. Секции прикреплены друг к другу стальными ниппелями и специальными прокладками, выдерживающими температуру до 200°С.

Крепление секций прибора друг к другу

Какой радиатор отопления лучше: алюминиевый или биметаллический?

При замене батарей у многих часто встает вопрос «Какие радиаторы отопления лучше: алюминиевые или биметаллические?» Ответ на него однозначный – биметаллические, поскольку они отличаются куда большей надежностью и эффективностью. Чтобы правильно определить, какой радиатор перед вами, необходимо запомнить два простых момента. Первый – это то, что биметаллический радиатор всегда тяжелее алюминиевого ввиду своего стального или медного наполнения. И второй – всегда проверяйте техническую документацию и сертификаты, которые вы можете запросить у продавца.

Конструкции из биметалла имеют гораздо более высокую эффективность эксплуатации и продолжительности корректной работы

Биметаллические устройства

Данный тип представляет собой классический вариант, в котором сердечник выполнен из стали или меди, залитой под давлением алюминием. Подобное решение не допускает соприкосновения алюминия со средой теплоносителя, и позволяет уберечь материал от разрушения и деформации под воздействием высоких температур.

Схема устройства биметаллической батареи

Устройства полубиметаллического типа

Данное решение представляет собой радиатор, трубы в котором выполнены наполовину из стали или меди, а наполовину – из алюминия, как и в обычных батареях. Минусом такого типа принято считать то, что алюминий легко разрушается под воздействием высоких температур и щелочной среды, которые часто встречаются в центральной системе отопления. Однако и для автономной системы полубиметаллические устройства не лучший вариант, поскольку даже при условии использования антифриза существует вероятность коррозийных процессов.

Использование полубиметаллического изделия грозит повреждением его алюминиевой части, и, как следствие, выходом из строя всего устройства

Так как внешне данные варианты практически неотличимы, крайне важно перед покупкой удостоверится в том, какой тип изделий перед вами. Для этого необходимо внимательно ознакомиться с приложенной к устройству документацией

Перед покупкой внимательно изучите техническую документацию, приложенную к изделию

Преимущества и недостатки секционных и монолитных приборов

Радиаторы имеют два варианта сборки. Первый из них – это секционный, при котором сборка батареи производится по частям и соединяется между собой специальными ниппелями. Основными плюсами данного варианта является то, что при повреждении одной секции нет необходимости менять всю батарею, поскольку можно заменить лишь одну ее составляющую. Кроме того, секционное строение позволяет наращивать или понижать мощность. Главный минус состоит в том, что соединительные места устройства довольно уязвимы и часто подвергаются негативному воздействию некачественного теплоносителя, могут протекать и плохо проводить тепло.

Пример секционного изделия

Второй вариант представляет собой полностью монолитную конструкцию, которая изготавливается по следующей технологии: полностью готовый сердечник укладывают в специальную форму и затем под давлением заливают жидким алюминием. Данный тип имеет множество преимуществ в сравнении с предыдущим, однако главным его минусом является высокая стоимость и то, что при какой-либо поломке придется менять целый радиатор, а не одну его часть.

Монолитная конструкция имеют более высокую надежность, но сложна в ремонте

Выбор тепловой мощности

Технические характеристики радиатора биметаллического соответствуют друг другу, а именно это тепловая мощность (Вт) и межосевое расстояние:

100 Вт – 20 см;
100-145 Вт – 30 см;
120-140 Вт – 35 см;
179-200 Вт – 50 см.

Благодаря этой технической характеристике можно узнать, сколько секций конкретной модели радиатора нужно приобрести.

Рис. 4 Биметаллические радиаторы разных размеров

Так как стоимость этих приборов отопления достаточно большая важно правильно рассчитать количество нужных секций, чтобы не переплачивать. Для этого расчета понадобится следующая информация:

Для этого расчета понадобится следующая информация:

Площадь помещения (м2) — S;
Мощность одной секции конкретной модели радиатора — N;

Таким образом, формула выглядит так: (S* 100)/N= количество секций (шт.).

Например, помещение – 15 м2, а мощность одной секции батареи 160 Вт. Расчет: (15*100)/160=9,3.

Округлять полученное число нужно к большему значению, то есть получается, что по этим параметрам нужно 10 секций биметаллического прибора отопления. Но следует учитывать также количество окон в помещении, если их больше одного, то следует добавить 1-2 секции. Лучше конечно обратиться к квалифицированным специалистам, которые произведут правильный расчет, учитывая при этом все технические параметры и теплопотери дома.

Какие биметаллические радиаторы отопления лучше

Характеристики конструкции

Вода имеет немалое количество примесей. Контактируя с алюминием, они вызывают коррозию. За много лет применения данные процессы приведут к протеканию прибора.

Конструкционную особенность таких отопительных приборов состоит в наличии внутреннего сердечника из нержавейки, который с наружной стороны окружен сплавом алюминия. Так вода не соприкасается с алюминием, что существенно увеличивает рабочий срок системы.

Есть два вида изготовления:

Псевдобиметалл . В данном случае стальная сердцевина расположена только в середине вертикальных каналов. Так алюминий защищен не полностью, а лишь в очень слабых местах. Данные модели доступнее, их обыкновенный служебный срок составляет до десяти лет, если они применяются в системах с большим давлением воды (к примеру, в квартирах в городе).
Биметалл . Обладает цельным внутренним корпусом из стали, который сверху заливается сплавом алюминия под давлением. Тут алюминий защищен с каждой стороны. Это не дешевые модели и эксплуатационный срок при подобных эксплуатационных условиях составляет до тридцати лет.

Устройство биметаллической батареи Вариант изготовления влияет напрямую на водный объем в части радиатора из биметалла. Если проводить сравнивание с любой иной батарей, то объем одной части тут будет значительно ниже. Минус возмещается наличием 2-ух сплавов. В результате внутренний сердечник из стали не даёт быстро остынуть алюминиевой оболочке.

Есть любые способы соединения 2-ух металлов. Получше, если алюминий залит сверху стали под давлением. Подобная модель батареи будет служить подольше. Есть вариант, когда металлы между собой соединяются сваркой.

По техническому типу конструкции отопительные приборы могут быть:

Разборными . Это означает, что при помощи радиаторного ключа можно открутить любое численность секций и привинтить их к иному теплообменнику. Подобный тип чаще монтируется в частных домах с независимой системой обогрева, где нет большого давления воды.
Неразборными . Отопительный прибор монолитный, его нельзя раскрутить, срезать, подсоединить к иному. Прекрасно подойдет для применения в квартире в городе, где всегда большой уровень давления.

Размер секций радиатора из биметалла устанавливается расстоянием от середины входного, до середины выходного отверстий. Сегодня делают батареи с расстоянием между указанными дырочками:

Чтобы подсчитать полные размеры радиаторов из биметалла отопления необходимо к данному показателю добавить 8 сантиметров. Получаются размеры 28, 43 и 58 сантиметров.

Размеры биметаллических батарей отопления

Перед выбором необходимых габаритов отопительных батарей необходимо не забывать, что от пола до низа отопительного прибора обязано быть как минимум 12 см, а от его верха до выступающей части подоконника – не менее 10 см. Иначе не будет достаточной воздушной циркуляции, что снизит результативность отдачи тепла прибора.

Ширина части находится в диапазоне от 80 до 90 мм. Толщина – от 80 до 120 мм. Высота, толщина и ширина воздействуют на энергетическую мощность батареи.
