Секция алюминиевого радиатора отопления: видео-инструкция как добавить, снять, размеры, фото

Габариты стальных радиаторов

В СССР радиаторы отопления традиционно производили из чугуна. Потребительская мода на алюминиевые, биметаллические и стальные радиаторы появились относительно недавно. Поэтому среди этих изделий наиболее распространена продукция европейских производителей. Соответственно, такие радиаторы имеют европейскую систему классификации габаритов и размером:

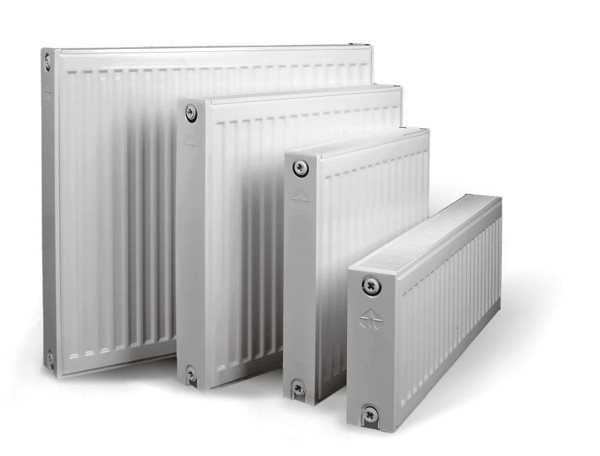

Тип 10 – один ряд, оребрение отсутствует, как и облицовка;
11 – один ряд с оребрением , без облицовки;
20 – два ряда без оребрения;
21 – два ряда с оребрением, облицовкой и решеткой;
22 – два ряда с двумя оребрениями, облицовкой панелями и решеткой;
30 – три ряда без оребрения и с верхней решеткой;
33 – три ряда с тремя панелями и верхней решеткой.

В настоящее время наиболее распространены радиаторы типов 11,22 и 33. Указанные радиаторы имеют следующие размеры:

11— 30х40 см;
11— 90х40 см
22— 50х100 см
22— 90х300 см
33— 30х100 см
33— 60х100 см.

Размеры радиаторов отопления

Стандартная высота наиболее популярных моделей отопительных приборов с межосевым расстоянием по подводкам составляет 500 миллиметров. Именно такие батареи в большинстве случаев можно было увидеть около двух десятилетий назад в городских квартирах.

Чугунные радиаторы. Типичный представитель этих приборов – модель МС-140-500-0,9.

В спецификации на него значатся такие габаритные размеры радиаторов отопления из чугуна:

длина одной секции — 93 миллиметра;
глубина — 140 миллиметров;
высота – 588 миллиметров.

Подсчитать габариты радиатора из нескольких секций не составит труда. Когда батарея состоит из 7-10 секций, добавляют 1 сантиметр, учитывая толщину паронитовых прокладок. Если предстоит монтаж отопительной батареи в нишу, необходимо учитывать длину промывочного крана, так как чугунным радиаторам с боковой подводкой всегда требуется промывка. Одна секция обеспечивает тепловой поток величиной 160 ватт при разнице температур между горячим теплоносителем и воздухом в помещении равном 70 градусам. Максимальное рабочее давление равно 9 атмосферам.

Алюминиевые радиаторы. У отопительных приборов из алюминия, представленных сегодня на рынке, при одинаковом межосевом промежутке подводок отмечается значительный разброс в параметрах (детальнее: «Размеры алюминиевых радиаторов отопления, объем секции, предварительные расчеты «).

Типичными являются такие размеры радиаторов отопления алюминиевых:

длина одной секции — 80 миллиметров;
глубина 80-100 миллиметров;
высота — 575-585 миллиметров.

Теплоотдача одной секции напрямую зависит от площади ее оребрения и глубины. Обычно она находится в пределах от 180 до 200 ватт. Рабочее давление для большинства моделей алюминиевых батарей составляет 16 атмосфер. Испытывают отопительные приборы с большим в полтора раза давлением – это 24 кгс/см².

Радиаторы из алюминия имеют следующую особенность: объем теплоносителя в них в 3, а иногда и в 5 раз меньше, чем в чугунных изделиях. В результате большая скорость передвижения горячей воды препятствует заиливанию и образованию отложений.Биметаллические радиаторы. Стальной сердечник в таких приборах никоим образом не влияет их внешний вид и размеры радиаторов отопления, но максимальная величина рабочего давления возрастает значительно. К сожалению, рост прочности биметаллической батареи приводит к высокой стоимость. А цена такого изделия и так малодоступна широкому кругу потребителей.

Биметаллические радиаторы отопления размеры секции имеют следующие:

длина 80-82 миллиметра;
глубина – от 75 до 100 миллиметров;
высота – минимум 550 и максимум 580 миллиметров.

По теплоотдаче одна биметаллическая секция уступает алюминиевой около 10-20 ватт. Усредненное значение теплового потока равно 160-200 ватт. Рабочее давление по причине наличия стали достигает 25-35 атмосфер, а при проведении испытаний — 30-50 атмосфер.

При обустройстве отопительной конструкции следует использовать трубы, не уступающие по прочности радиаторам. В противном случае использование прочных приборов теряет всякий смысл. Для биметаллических радиаторов используется только стальная подводка.

Как рассчитать количество секций радиатора отопления

Чтобы теплоотдача и нагревательная эффективность была должного уровня, при расчете размера радиаторов нужно учесть нормативы их установки, а отнюдь не опираться на размеры оконных проемов, под которыми они устанавливаются.

На теплоотдачу влияет не ее размер, а мощность каждой отдельной секции, которые собраны в один радиатор. Поэтому лучшим вариантом будет разместить несколько небольших батарей, распределив их по комнате, нежели одну большую. Это можно объяснить тем, что тепло будет поступать в помещение из разных точек и равномерно прогревать его.

Каждое отдельное помещение имеет свою площадь и объем, от этих параметров и будет зависеть расчет количества секций, устанавливаемых в нем.

Расчет на основании площади помещения

Чтобы правильно рассчитать это количество на определенную комнату, нужно знать некоторые правила:

Узнать нужную мощность для обогрева помещения можно, умножив на 100 Вт размер его площади (в квадратных метрах), при этом:

На 20% увеличивают мощность радиатора в том случае, если две стены помещения выходят на улицу, и в нем находится одно окно — это может быть торцевая комната.
На 30% придется увеличить мощность, если комната имеет те же характеристики, как в предыдущем случае, но в ней устроено два окна.
Если же окно или окна комнаты выходят на северо-восток или север, а значит, в ней бывает минимальное количество солнечного света, мощность нужно увеличить еще на 10%.

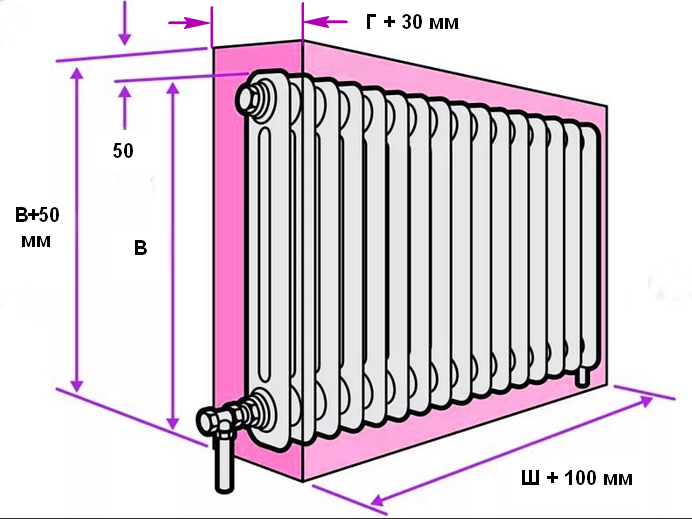

Устанавливаемый радиатор в нишу под окном, имеет сниженную теплоотдачу, в этом случае придется увеличить мощность еще на 5%.

Ниша снизит энергоотдачу радиатора на 5 %

Если радиатор закрывается экраном в эстетических целях, то снижается теплоотдача на 15%, и ее также нужно восполнить, увеличив мощность на эту величину.

Экраны на радиаторах — это красиво, но они заберут до 15% мощности

Удельная мощность секции радиатора обязательно указывается в паспорте, который производитель прилагает к изделию.

Зная эти требования, можно рассчитать необходимое количество секций, разделив полученное суммарное значение требуемой тепловой мощности с учетом всех указанных компенсирующих поправок, на удельную теплоотдачу одной секции батареи.

Полученный результат расчетов округляется до целого числа, но только в большую сторону. Допустим, получилось восемь секций. И тут, возвращаясь к вышесказанному, нужно отметить, что для лучшего обогрева и распределения тепла, радиатор можно разделить на две части, по четыре секции каждая, которые устанавливают в разных местах помещения.

Каждое помещение просчитывается отдельно

Нужно отметить, что такие расчеты подходят для определения количества секций для помещений, оснащенных центральным отоплением, теплоноситель в котором имеет температуру не больше 70 градусов.

Этот расчет считается достаточно точным, но можно произвести расчет и по-другому.

Расчет количества секций в радиаторах, исходя из объема помещения

Стандартом считается соотношение тепловой мощности в 41 Вт на 1 куб. метр объема помещения, при условии нахождения в нем одной двери, окна и внешней стены.

Чтобы результат был виден наглядно, для примера можно рассчитать нужное количество батарей для комнаты площадью 16 кв. м.и потолком, высотой 2,5 метра:

16 × 2,5= 40 куб.м.

Далее нужно найти значение тепловой мощности, это делается следующим образом

41 × 40=1640 Вт.

Зная теплоотдачу одной секции (ее указывают в паспорте), можно без труда определить количество батарей. Например, теплоотдача равна 170 Вт, и идет следующий расчет:

1640 / 170 = 9,6.

После округления получается цифра 10 — это и будет нужное количество секций отопительных элементов на комнату.

Существуют также некоторые особенности:

Если комната соединяется с соседним помещением проемом, не имеющим двери, то необходимо считать общую площадь двух комнат, только тогда будет выявлена точное количество батарей для эффективности отопления.
Если теплоноситель имеет температуру ниже 70 градусов, количество секций в батареи придется пропорционально увеличить.
При установленных в комнате стеклопакетах, значительно снижаются тепловые потери, поэтому и количество секций в каждом радиаторе может быть меньше.
Если в помещениях установлены старые чугунные батареи, которые вполне справлялись с созданием нужного микроклимата, но есть планы поменять их на какие-то современные, то посчитать, сколько их понадобится, будет очень просто.Одна чугунная секция имеет постоянную теплоотдачу в 150 Вт. Поэтому количество установленных чугунных секций нужно умножить на 150, а полученное число делится на теплоотдачу, указанную на секции новых батарей.

Технические характеристики батарей из чугуна Коннер

Основные технические характеристики на чугунные радиаторы Коннер приведены ниже:

мощность – 120-180 Вт;
максимальная температура теплового носителя составляет +110 градусов;
рабочее давление батареи – 12 атмосфер. Но прибор может справиться и с давлением в 20 атмосфер. Гидроудары агрегатам Коннер не страшны;
радиаторы имеют широкие каналы. Поэтому не создают большого местного сопротивления.

Габариты, вес и литраж секции у данной модели немного снижены. На радиаторы отопления чугунные Коннер отзывы владельцев можно свести к следующим: эффективно и быстро прогревают помещение, долговечны, имеют отличный дизайн.

Выбор чугунных радиаторов отопления сегодня достаточно велик.

Выбор типа, модели, размера, мощности и других характеристик батареи из чугуна зависит от площади и особенностей помещения, количества окон и наружных стен, условий использования отопительного прибора. Любая батарея отопления чугунная характеристики которой соответствуют отапливаемому помещению, будет работать эффективно, создавать тепло и уют в квартире.

Установить батарею из чугуна можно, вызвав сантехника либо провести данную процедуру самостоятельно.

Если вы решили устанавливать радиатор из чугуна своими силами, то очень важно подключить его правильно

Еще надо следить за тем, чтобы прибор был в исправном состоянии. Особенно, когда подходит к концу срок эксплуатации батареи, установленный производителем. Чугунный радиатор может прослужить гораздо дольше указанного срока, если прибор является качественным, установлен грамотно и поддерживается в хорошем рабочем состоянии.

Как залить воду в открытую и закрытую систему отопления?
Популярный напольный газовый котел российского производства
Как грамотно спустить воздух из радиатора отопления?
Расширительный бачок для отопления закрытого типа: устройство и принцип действия
Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Расчет по площади

Простая таблица для расчета мощности радиатора для отопления помещения определенной площади.

Как осуществляется расчет батареи отопления на квадратный метр обогреваемой площади? Для начала нужно ознакомиться с базовыми параметрами, учитываемыми в вычислениях, которые включают в себя:

тепловую мощность для обогрева 1 кв. м – 100 Вт;
стандартную высоту потолков – 2,7 м;
одну внешнюю стену.

Исходя из таких данных, тепловая мощность, необходимая для обогрева помещения площадью 10 кв. м, составляет 1000 Вт. Полученная мощность делится на теплоотдачу одной секции – в результате получаем необходимое количество секций (или подбираем подходящий стальной панельный или трубчатый радиатор).

Для самых южных и холодных северных регионов применяются дополнительные коэффициенты, как повышающие, так и понижающие, – речь о них пойдет дальше.

Нестандартные размеры радиаторов

Помимо стандартных приборов отопления на рынке широко представлены радиаторы и других типоразмеров. Они предназначены для использования в нетиповых зданиях или в целях придания помещению особенного стиля.

Различают следующие виды и габариты радиаторов

Низкие или маленькие радиаторы отопления отличаются высокой теплоотдачей на единицу площади поверхности, их вполне возможно разместить под низко расположенными подоконниками или в зданиях с витражным остеклением. К ним относят все отопительные приборы с межосевым расстоянием менее 400 мм. По материалу исполнения они могут быть как чугунные, так и алюминиевые или биметаллические.

Чугунные радиаторы отопления низкие горизонтальные преимущественно имеют размеры секций (Ш х Г х В) 93 х 140 х 388 мм, их теплоотдача составляет 106 ВТ при рабочем давлении 9 атм. Зарубежные производители выпускают и более компактные модели с межосевым расстоянием 200 и 350 мм. Биметаллические компактные отопительные приборы выпускаются с широким спектром межосевых расстояний, ширина такой секции стартует с 40 мм, высота находится в пределах 150-450 мм. Глубина компенсирует компактность остальных габаритов и составляет 180 мм. Тепловая мощность варьируется от 80 до 140 ватт при рабочем давлении 25-35 атмосфер.

Алюминиевые радиаторы имеют схожие с биметаллическими размеры с подсоединительными расстояниями от 150 до 400 мм с шагом габарита 500 мм, тепловая мощность колеблется от 50 до 160 Вт.

Нормальное рабочее давление для них – 16 атмосфер, которое при опрессовке можно повышать до 24 атм. Следует отметить, что такие биметаллические и алюминиевые радиаторы отопления узкие горизонтальные не имеют протока воды по средним секциям, они прогреваются лишь за счёт теплопроводности от коллекторов, циркуляция при этом обеспечивается за счёт крайней проточной секции.

Встречаются радиаторы отопления высокие и узкие, которые используются в случаях потребности в большой теплоотдаче при невозможности в силу различных причин занять значительную длину стены. Чугунные высокие радиаторы отопления встречаются только среди продукции зарубежных производителей, ширина их секции 76 мм. при возможной высоте в границах 661-954 мм, глубина таких приборов достигает 203 мм. Рабочее давление составляет 10 атмосфер, а у наиболее крупногабаритных не может превышать 6 атм., теплоотдача же в зависимости от размеров составляет от 270 до 433 ватт.

Биметаллические радиаторы отопления узкие представляют собой в основном дизайнерские конструкции с нестандартными размерами и не предназначены для систем центрального отопления, их используют в частных домах с индивидуальным отоплением. Как правило, это не секционные, а монолитные конструкции. Если же брать секцию, то примером её размера может быть (Ш х Г хВ) 80 х 95 х 880 мм. при рабочем давлении 4 атмосферы. При опрессовке не рекомендуется превышать этот показатель более 6 атм.

Для желающих наиболее эффективно использовать площадь помещения на рынке представлены радиаторы отопления плоские, отличающиеся меньшей глубиной. Их выбор не так велик, как у вышеперечисленных отопительных приборов. Продаваемые тонкие радиаторы отопления могут быть только алюминиевыми. Их глубина начинается от 52 мм при тепловой мощности от 105 до 161 Вт. К плоским радиаторам можно отнести и панельные, глубина которых составляет 60 мм.

Какие радиаторы для каких систем более пригодны

1. Теперь, рассмотрев и сравнив основные характеристики радиаторов, можно и выводы сделать. Для начала выясним, какие радиаторы отопления лучше — алюминиевые или биметаллические — для квартиры в многоэтажном доме. В ней используется центральное отопление.

Давление в системе может резко меняться, доходя до запредельных величин. Возможны гидроудары.
Температура также не будет стабильной, иногда сильно меняясь в течение отопительного сезона и даже суток.
Состав теплоносителя не отличается чистотой. В нем есть химические примеси, а также абразивные частички. Вряд ли можно говорить о рН, не превышающем 8 единиц.

Исходя из всего этого, можно об алюминиевых батареях забыть. Потому что погубит их система центрального отопления. Если электрохимическая коррозия не съест, то давление с температурой добьют. А гидроудар сделает последний, «контрольный выстрел». Поэтому, выбирая из двух типов радиаторов (алюминий или биметалл), останавливайтесь только на последнем.

2. Теперь рассмотрим систему отопления, установленную в частном доме. Хорошо работающий котел выдает постоянное небольшое давление, не превышающее 1,4 — 10 атмосфер, в зависимости от котла и системы. Скачков давления, а тем более гидроударов, не наблюдается. Температура воды также является стабильной, а ее чистота не вызывает сомнений. В ней не будет никаких химических примесей, а показатель рН всегда можно измерить.

Поэтому в такой автономной системе отопления можно и алюминиевые батареи поставить – эти приборы будут отлично работать. Обойдутся они недорого, теплоотдачу имеют прекрасную, дизайн их привлекателен. В магазинах можно подобрать батареи, сделанные в Европе. Предпочтительнее выбирать модели, изготовленные методом литья. Биметаллические батареи тоже подойдут тем, кто проживает в собственно доме. Если есть желание и достаточно средств, то можете поставить их.

Только помните, что на рынке много подделок

И если модель (неважно, алюминиевая или биметаллическая) отличается подозрительно низкой ценой, то уже можно насторожиться. Чтобы не попасть впросак, проверьте, чтобы и на каждой секции, и на упаковке (качественной и полноцветной) была маркировка изготовителя

Влияние размера алюминиевого радиатора отопления

Батареи из алюминия делают в широком диапазоне габаритов. Длина оказывает первоочередное влияние на мощность.

Соответственно, для достижения необходимого обогрева нужно увеличить количество секций. Общая протяжённость батареи зависит от расчётов.

Глубина и высота также изменяют показатели, поскольку затрагивают объём. В отличие от длины, эти два значения — вариативные, благодаря чему существует множество различных моделей.

Следующий показатель — межосевое расстояние. Оно отвечает за скорость прогрева радиаторов, поскольку означает промежуток между трубами подачи и обратки.

На работоспособность также влияет способ изготовления:

Отлив из металла повышает прочность и долговечность прибора. В этом случае каждая секция — цельная единица, из которых собирают устройство. Это делают в определённой последовательности: сначала сваривают верхние части, затем нижние.
Экструзионный способ предусматривает продавливание нагретого алюминия через решетчатую пластину из металла. Благодаря этому получается профиль заданной формы, который разделяют на части и собирают в радиатор.

Внимание! Подобные отопительные приборы редко встречаются, а изготавливаются, обычно, на заказ. Это связано с невозможностью внести изменения в конструкцию после окончания производства

Межосевое расстояние

Показатель представляет собой промежуток между осями радиатора. Они расположены симметрично, одна сверху, вторая снизу. К ним примыкают трубы, через которые осуществляется включение в отопительный контур.

Фото 1. Алюминиевый радиатор модели 350/80, межосевое расстояние 350 мм, производитель – «Oasis», Китай.

В зависимости от производителя, значение колеблется в диапазоне 150—2000 мм. У большинства устройств этот показатель делают равным 500. Это связано с отопительными системами в многоквартирных домах: в старых постройках расчёты выполнены для чугунных радиаторов. При замене батарей нежелательны затраты на переваривание трубопровода.

Справка! В названии большинства моделей присутствует число, указывающее на межосевое расстояние.

Глубина

Зависит от материала, из которого изготовлена батарея. Минимальная величина составляет 52 мм. Её достаточно для создания высокой мощности небольших секций. Максимальный показатель — 180 мм. Он встречается довольно редко и требует прочности. Есть модели с большей глубиной, но их использование нецелесообразно из-за недостаточного прогрева.

Определение объёма секции

Для расчёта необходимо знать значение, описанное выше, а также длину и высоту. Первое значение, зрительно — ширина.

Она составляет 80 или 88 мм, что указано в паспорте.

Второе — вариативное. Обычно вертикальная составляющая размеров секции — 570 мм.

Чтобы найти объём, достаточно перемножить три показателя.

Распространенные виды

Наиболее распространенными и старыми моделями считаются чугунные. Сегодня они используются реже, но существует достаточное количество зданий, которые отапливаются именно с помощью таких батарей. Раньше размеры отопительных радиаторов из чугуна были внушительными, выглядели они неэстетично.

Сегодня производители их усовершенствовали, а также появилась возможность скрывать устройство под специальным экраном, дизайн которого подбирается по вкусу владельца жилья. Достоинствами таких радиаторов считаются неприхотливость к химическому составу теплоносителя, устойчивость к коррозии и высоким температурам, долговечность, простота эксплуатации, отсутствие необходимости в постоянном обслуживании.

Советуем изучить — Скандинавский стиль в интерьере детской комнаты — от организации пространства до декора

Но батареи имеют и недостатки. Наиболее важным из них считается неустойчивость к резким перепадам температур, поэтому при системных сбоях в централизованном отоплении возможно появление трещин и утечки теплоносителя. Установка проблематична, так как конструкция имеет большой вес.

Транспортировка таких радиаторов также затруднена, поскольку при неосторожном обращении появляются дефекты, которые делают приспособление непригодным к эксплуатации. Существенный минус — невозможность нормально прокрасить старые модели, а также необходимость регулярно обновлять покрытие. Несмотря на недостатки, устройства используются в квартирах и частных домах, так как считаются надежными и долговечными

Несмотря на недостатки, устройства используются в квартирах и частных домах, так как считаются надежными и долговечными.

Алюминиевый радиатор отопления, как добавить скрутить секции, нарастить и открутить батарею

Алюминиевые модели

Радиаторы из алюминия в последние несколько лет стали довольно популярными. Они имеют преимущества, которые делают модели наиболее предпочтительным вариантом для установки в частном доме:

Но существуют и некоторые недостатки. Наиболее важным считается невозможность установки таких батарей в квартирах, поскольку у приборов низкий показатель рабочего давления. При перебоях в централизованном отоплении возможны локальные утечки из-за повреждения конструкции.

Алюминий — хрупкий металл, который легко повреждается при транспортировке или монтаже. Особенностью его считается способность вступать в связь с химическими составляющими воды в системе. Вследствие этого на внутренней поверхности образуются участки коррозии, которые постепенно приводят к полному разрушению металла. Срок службы у таких моделей несколько ниже, чем у чугунных аналогов, и составляет 5−15 лет. Некоторые производители смогли добиться продления этого периода до 20 лет.

Биметаллические и стальные

Стальные и биметаллические модели считаются наиболее современными и надежными, срок их службы достигает 25−30 лет. Первые представляют собой конструкцию из нержавеющей стали, которую выполняют в разной форме.

Наиболее доступным вариантом будет панельная стальная батарея, изготовленная в современном стиле и имеющая небольшой размер и привлекательный дизайн. Трубчатые модели относятся к долговечным и выполнены в виде трубок небольшого диаметра, присоединенных друг к другу. Количество их зависит от площади помещения.

Секционные модели также очень надежны и долговечны. Представляют собой конструкцию из нескольких секций, соединенных между собой посредством точечной сварки. Такой метод позволяет продлить срок эксплуатации радиатора и исключить вероятность утечки.

Биметаллические радиаторы также выпускаются в нескольких вариантах и отличаются надежностью и длительным сроком службы. Внешний каркас батареи изготовлен из специального сплава алюминия и кремния, который носит название силумин. Внутри каждой секции присутствует стальная труба, исключающая контакт силумина с водой. Благодаря этому снижается вероятность образования участков коррозии.

Биметаллические и стальные радиаторы подходят для установки в частном доме и квартире с централизованной системой отопления. Приборы выдерживают перепады рабочего давления и высокие температуры теплоносителя, не подвергаются коррозии. Существенный плюс — неприхотливость к химическому составу теплоносителя.

Недостатком моделей считается высокая стоимость, отличающаяся от цен на алюминиевые аналоги

Стоит также учитывать, что эти отопительные приспособления необходимо монтировать и подключать к системе осторожно, соблюдая все инструкции

Как выбрать биметаллический радиатор?

Выводы из сравнительных характеристик

При покупке радиаторов нужно учитывать основные рабочие характеристики: способность выдерживать значительные перепады давления, устойчивость к коррозионным процессам, прочность соединений секций и, в конечном итоге, долговечность изделия.

Алюминиевые можно ставить в частные домовладения, где есть возможность контроля качества теплоносителя и давления в системе. Они прекрасно прослужат много лет. Владельцы домов получат хорошее качество по доступной цене. Однако не стоит такие радиаторы монтировать в домах, где предполагается использовать в качестве теплоносителя антифриз.

Биметаллические идеально подойдут для многоквартирных домов, где обогрев помещений производится централизованно. Они стойко выдерживают высокое давление и им подойдёт теплоноситель любого состава.

Чем батарея отличается от радиатора, так это способностью не только отдавать, но и аккумулировать тепло. В этом отношении, конечно, выигрывают чугунные модели. Однако они чрезмерно тяжёлые, дорогие и оправдывают в домах, где система отопления работает на твёрдом топливе. В остальных случаях удобнее ставить современные отопительные устройства из алюминия или биметаллические, которые удобно монтировать даже самостоятельно. В комплекте к радиаторам идут настенные кронштейны, воздухоотводчики и другие нужные для монтажа элементы.
