Биметаллические радиаторы что это такое

Технические характеристики биметаллических приборов

Технические показатели биметаллических радиаторов зависят от материала сердечника, толщины стенок конструкции и качества изготовления. Усредненные характеристики имеют следующий вид:

Рабочее давление – от 15 до 35 кгс/см2 (иногда до 50, монолитные – до 100);
Мощность одной секции стандартной высоты 500 мм – от 140 до 160 Вт;
Срок службы – до 25 лет (монолитные – до 50);
Вес секции (500 мм) – от 1,5 до 2,5 кг;
Внутренний объем секции – до 200 мл.

По величине рабочего давления биметаллические устройства занимают одну из лидирующих позиций среди отопительных приборов. Это обусловлено прочностными характеристиками материала каркаса.

Тепловая мощность секции уступает алюминиевому аналогу. Это вызвано низким значением коэффициента теплопроводности стали – 45 Вт/(м*град.), у алюминия он равен 210. Но эффективность биметалликов превосходит аналогичный показатель стальных и чугунных приборов отопления.

При наличии медного сердечника КПД радиатора является максимальным, так как медь имеет показатель теплопроводности в 410 Вт/(м*град).

Вес одной секции обычно больше алюминиевого аналога на 40 – 50 %. Разница чувствуется, однако особо не препятствует проведению монтажных работ по установке.

Радиаторы имеют целый ряд стандартных типоразмеров по высоте, на заказ могут покрываться составами различного цвета.

Как произвести расчет количества секций радиатора

Благодаря простой математической формуле можно произвести расчет и узнать, какое количество секций радиатора необходимо для обогрева помещения.

Перед расчетами требуется узнать площадь отапливаемой комнаты и мощность радиатора. Вторую величину указывают на упаковках с товаром или предоставляют в прайс-листах производители радиаторов.

Итак, чтобы узнать количество секций радиатора (A), следует площадь помещения (S) умножить на 100 и разделить на мощность радиатора (P).

При площади комнаты в 20 кв.м и мощности радиатора 180 ватт получаем:

Соответственно, количество секций можно принимать 11 или 12. Но, так как радиаторы с количеством секций, превышающим 10, прогреваются менее эффективно, лучше произвести монтаж двух или трех радиаторов с меньшим количеством секций.

Вариант подключения радиаторов в квартире

Биметаллические радиаторы отопления; какие лучше; инструкция по выбору

Первые радиаторы отопления, производимые из двух металлов (биметаллические) появились в странах Европы более шестидесяти лет назад. Такие радиаторы вполне справлялись с возложенной функцией поддержания комфортной температуры в помещении в холодное время года. В настоящее время производство биметаллических радиаторов возобновлено в России, на европейском рынке в свою очередь преобладают различные радиаторы из алюминиевого сплава.

Биметаллические радиаторы отопления какие лучше

Биметаллические радиаторы представляют собой каркас из стальных или медных полых труб (горизонтальных и вертикальных), внутри которых циркулирует теплоноситель. Снаружи на трубах прикреплены алюминиевые радиаторные пластины. Их присоединяют способом точечной сварки или методом специального литья под давлением. Каждая секция радиатора соединена с другой стальными ниппелями с термостойкими (до двухсот градусов) каучуковыми прокладками.

Конструкция биметаллического радиатора

В российских городских квартирах с централизованным отоплением радиаторы такого типа прекрасно выдерживают давление до 25 атмосфер (при опрессовке до 37 атмосфер) и благодаря высокой теплоотдаче выполняют свою функцию гораздо лучше своих чугунных предшественников.

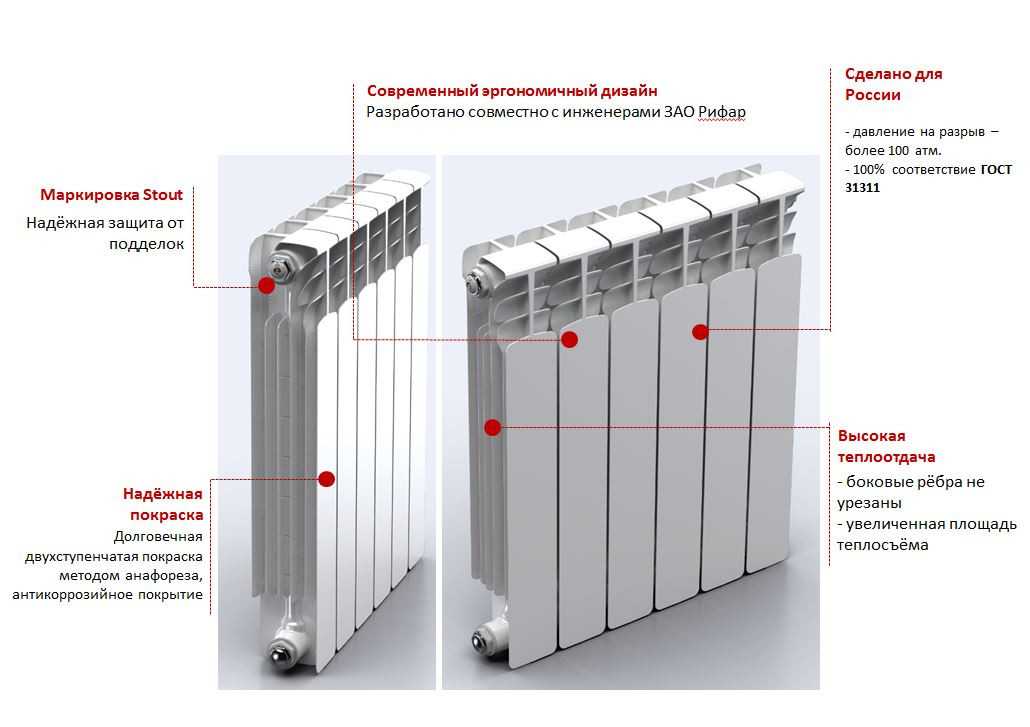

Радиатор — фото

Внешне отличить биметаллические и алюминиевые радиаторы достаточно сложно. Удостовериться в правильности выбора можно лишь сравнив вес указанных радиаторов. Биметаллический из-за стального сердечника будет тяжелее своего алюминиевого собрата примерно на 60% и вы совершите покупку безошибочно.

Устройство биметаллического радиатора изнутри

Положительные стороны использования биметаллических радиаторов

Биметаллические радиаторы панельного типа прекрасно вписываются в дизайн любого интерьера (жилые дома, офисы и т.д.), не занимая много места. Фасадная сторона радиатора может быть одна ли обе, размер и цветовая гамма секций разнообразны (допускается самостоятельное окрашивание). Отсутствие острых углов и слишком горячих панелей делает радиаторы из алюминия и стали пригодными даже для детских комнат. Кроме того, на рынке представлены модели, которые устанавливают вертикально без использования кронштейнов за счет дополнительно присутствующих ребер жесткости.
Срок службы радиаторов из сплава двух металлов достигает 25 лет.
Биметалл подходит для всех систем отопления, в том числе и для центральной. Как известно, некачественный теплоноситель в муниципальных системах отопления отрицательно влияет на радиаторы, сокращая их срок службы, однако радиаторы из биметалла не боятся повышенной кислотности и низкого качества теплоносителей благодаря высокой коррозионной стойкости стали.
Биметаллические радиаторы – эталон прочности и надежности. Даже если давление в системе доходит до 35-37 атмосфер, это не повредит батареи.
Высокая теплоотдача – одно из главных преимуществ радиаторов из биметалла.
Регулирование температуры нагрева с помощью термостата происходит практически молниеносно за счет небольшого сечения каналов в радиаторе. Этот же фактор позволяет вдвое сократить объем используемого теплоносителя.
Даже если возникнет необходимость в ремонте одной из секций радиатора, благодаря продуманной конструкции ниппелей работы займут минимум времени и усилий.
Количество необходимых для обогрева помещения секций радиатора легко рассчитать математически. Это исключает лишние финансовые затраты при покупке, монтаже и эксплуатации радиаторов.

Отрицательные стороны использования биметаллических радиаторов

Как уже говорилось выше, биметаллические радиаторы пригодны к эксплуатации с теплоносителем низкого качества, однако последний существенно снижает срок службы радиатора.
Главный минус биметаллической батареи – разный коэффициент расширения у алюминиевого сплава и стали. После длительной эксплуатации может возникнуть скрип и снижение прочности и долговечности радиатора.
При эксплуатации радиаторов с некачественным теплоносителем возможно быстрое засорение стальных трубок, возникновение коррозии, снижение уровня теплоотдачи.
К оспариваемому недостатку можно отнести стоимость радиаторов из биметалла. Она выше, чем у радиаторов из чугуна, стали и алюминия, но учитывая все преимущества, цена полностью оправдывает себя.

Особенности конструкции радиатора

Внутренняя начинка радиатора отопления

Батарея представляет собой отдельный прибор отопления, имеющий в составе элементы с внутренними каналами для передвижения энергоносителя. Тепло отводится конвекцией, излучением и теплопередачей.

Секционные виды позволяют увеличивать отопительную площадь за счет добавления элементов. Панельные установки нельзя изменить по форме, что учитывается при расчете и монтаже системы. В сопроводительном паспорте указываются температурные критерии работы прибора, параметры рабочего давления, теплоотдача.

Радиатор в разрезе

Устройство батареи отопления в разрезе состоит из металлического трубопровода в форме совмещенных горизонтальных коллекторов, по которым проходит вода. Каналы соединяются с помощью вертикальных трубок небольшого диаметра, а вся система располагается в корпусе из чугуна, стали или алюминия. Раздельные секции скручиваются на резьбе.

Радиаторы служат для обогрева помещения, поэтому устройство приборов влияет на качество теплового обмена. Играет роль материал теплообменника и корпуса, поэтому используются биметаллические варианты, включающие 2 вида материалов.

Сколько секций устанавливать в помещении?

Рассматриваемые приборы могут иметь различное количество секций, поэтому батареи нужно подбирать под конкретную площадь помещения.

Существуют общепринятые нормы, по которым для обогрева каждых 10 квадратных метров жилого помещения понадобится 1 киловатт тепловой энергии.

В зависимости от производителя и температуры теплоносителя одна секция радиатора может вырабатывать от 150 до 190 ватт энергии. Для нормального обогрева помещения с такой же площадью в 10 м2 понадобится батарея с 7 секциями.

Подключение биметаллической батареи

Для подключения радиатора к системе отопления необходимо подготовить следующий инструмент и детали:

клапан для выпуска воздуха;
переходники – 2 шт.;
кронштейны для фиксации радиатора на стене;
переходник под кран Маевского;
прокладки и заглушка.

На начальной стадии работ необходимо перекрыть воду и слить остатки теплоносителя. После этого проводят демонтаж старого отопительного прибора, для этого раскручивают резьбовые соединения подводящего и отводящего трубопровода.

Теперь отмечаем места установки креплений. Для этого отопительный прибор прикладываем к месту монтажа и делаем соответствующие пометки карандашом. В намеченных на стене местах при помощи перфоратора делаем отверстия и закрепляем кронштейны (3-4 штуки в зависимости от габаритных размеров радиатора).

Далее устанавливаем на батарею кран Маевского, терморегулятор и другую запорную арматуру.

На завершающей стадии работ биметаллический радиатор подключают к трубам отопления.

Расчёт биметаллической батареи

Как мы уже говорили ранее, для нормального обогрева 1м2 жилой площади понадобится не менее 100 ватт тепловой энергии. Рассмотрим конкретный пример расчёта биметаллических батарей для помещения с двумя окнами с габаритными размерами 4*6 метров. Как известно, отопительные приборы устанавливаются под окнами жилых зданий. То есть для нашей комнаты необходимо приобрести две батареи.

Путём умножения длины и ширины помещения вычисляем его площадь 6*4=24 м2. Из этого следует, что одна батарея должна обогревать половину полезной площади, то есть 12 м2 или 1,2 кВт тепловой мощности.

Учитывая тот факт, что каждая секция биметаллического радиатора выделяет 150 ватт тепла для перекрытия потребностей в 1,2 киловатта необходим отопительный прибор с 8 секциями. Проверяем 8*150= 1200 ватт или 1,2 кВт.

https://www.youtube.com/embed

(Visited 2 735 times, 141 visits today)

голоса

Рейтинг статьи

Детально о характеристиках биметаллических радиаторов отопления

Придя в магазин и подобрав подходящую модель радиатора, не стоит спешить отдавать за неё деньги. Потребуйте у продавца технический паспорт на батарею и самым внимательным образом ознакомьтесь с техническими характеристиками радиаторов отопления. О параметрах, указанных там, мы поговорим далее.

Теплоотдача

Самая важная техническая характеристика биметаллического радиатора — его теплоотдача. Количество тепла, которое радиатор отдает при температуре теплоносителя 70С, измеряется в Ваттах. Если говорить о среднем значении этого параметра, то оно обычно варьируется в пределах 170-190 Вт.

Выдерживаемое давление при работе

У приборов отопления подобного типа оно составляет 16-32 атм. и зависит от модели. Значение имеет и производитель изделия. В централизованной системе отопления рабочее давление не превышает 14 атм., а в автономных оно составляет 10 атм. Во избежание разрыва радиатора от повышенного давления производитель с запасом указывает этот параметр в биметаллических радиаторах.

Межосевое расстояние

Под ним принято понимать расстояние между верхним и нижним коллектором в радиаторе. Стандартными являются следующие значения: 800, 500, 350, 300 и 200 миллиметров. Разные величины этого параметра дают возможность подобрать модель батареи, которая прекрасно впишется в разводку труб в квартире.

Предельная температура теплоносителя

Биметаллические радиаторы в состоянии выдержать теплоноситель с температурой до 90С. Некоторые производители заявляют, что их изделия могут нормально работать и при циркулирующей в них воде с температурой до 95С и более. Но таким заявлениям не следует верить

При выборе прибора обогрева, на этот параметр следует обратить особое внимание, поскольку он влияет на коэффициент теплоотдачи

Надежность и срок жизни

Принимая во внимание характеристики биметаллических радиаторов, можно уверенно заявлять о том, что использовать их в своей квартире можно в течение 20 лет. При этом необходимости в их обслуживании не возникает

Легкость установки

Секции, составляющие биметаллическую батарею, являются абсолютно одинаковыми. Это дает возможность для их установки хоть слева, хоть справа от батареи отопления. В местах подвода трубы к изделию подсоединяют патрубок. Монтаж заглушки выполняется с противоположного конца. Её завершает устанавливаемый сбоку кран Маевского. На низ выполняется установка еще одной заглушки.

Про кран Маевского знают многие. Он является достаточно удобным изобретением. В первые недели отопительного сезона может возникать завоздушивание системы. По причине наличия в трубах воздуха батареи остаются холодными. Воспользовавшись краном Маевского, можностравить лишний воздух из радиатора. При этом не возникает необходимости в отключении всего стояка. Главный плюс этого приспособления состоит в том, что избавиться от завоздушивания в трубах можно без помощи мастеров. В магазинах можно найти не только радиаторы отопления с кранами Маевского, но и изделия с патрубками, располагающимися с нижней стороны. При установке батареи к ним подключают клапан и термостат. Последний управляет температурой воздуха в помещении.

Отметим, что в комплект к каждому биметаллическому радиатору входят патрубки, заглушки и кран Маевского. Кроме них в нем присутствуют и кронштейны, которые позволяют обеспечить надежное закрепление батареи на стене.

Подготовительная работа

Перед наращиванием батареи следует не только произвести расчеты, но и приобрести необходимые инструменты

Это особенно важно, если всю работу предстоит проделывать самостоятельно. Для качественной работы потребуются:

ключ для трубы;
радиаторный ключ;
специальные ниппели (должны идти в комплекте с секцией батареи);
заглушки с левой и правой резьбой;
прокладки, устанавливаемые между секциями;
наждачное полотно;
прокладки из паронита.

Когда инструменты под рукой, можно приступать к подготовительным работам.

Первым делом, снимается радиатор, к которому будет наращиваться секция. Для этого закрывается подача теплоносителя в систему, и батарея отсоединяется от трубы.
Снятый радиатор нужно тщательно вымыть от пыли и проверить на наличие загрязнения внутри. Хотя нержавеющей стали не страшен показатель кислотности воды, сердечник «не застрахован» от оседания на его стенках мусора и накипи. Их следует удалить, промыв радиатор специальным средством.
Проверить места соединений на целостность и качество резьбы. Бывает, что на стыках образуются наросты, поэтому нужно каждое отверстие с резьбой обработать наждачной бумагой.

После того, как старая батарея была вычищена, ее нужно положить на заранее подготовленную ровную поверхность

Это важно, так как соединить биметаллические радиаторы между собой нужно без перекосов, даже самых незначительных. Малозаметные вначале, они могут привести в дальнейшем к серьезной аварии

Только после проведения подготовки, можно приступать к наращиванию новых секций.

Как правильно рассчитать мощность радиатора

Теплоотдача одной секции из биметалла в зависимости от формы, модификации составляет – 100-185 Вт. Для правильного расчета мощности панели рекомендуется придерживаться СНиП (Строительные нормы и правила). Это не только позволит собрать систему отопления, способную обеспечить комфортные условия в помещении, но и избежать проблем с контролирующими органами при вводе объекта в эксплуатацию, при проверках контролирующих органов (что характерно для коммерческой, промышленной недвижимости). Например, для комнаты с высотой потолка около 2,7 метра на каждый квадратный метр необходимо предусмотреть 100 Вт. Для удобства выполнения расчетов рекомендуется воспользоваться формулой, подходящей для большинства квартир, частных домов:

K=S*100/P,

где K- количество секций биметаллического радиатора, S- площадь комнаты, P – мощность каждого фрагмента выбранной модели.

Если потолок в помещении выше 3 метров, следует воспользоваться альтернативной формулой:

K=S*H*40/P,

где H – высота потолка, взятая в метрах.

Установка (монтаж) биметаллических радиаторов отопления

Полная конструкция представляет из себя трубы и, непосредственно, сам радиатор. Соединяются эти два компонента точечной сваркой. По этим причинам лучше прибегать к помощи высококвалифицированных специалистов, которые сделают работу безопасно, качественно и в кротчайшие сроки.

При установке биметаллических радиаторов мастера советуют использовать полипропиленовые трубы. Это весьма упрощает установку последнего и минимизирует риск того, что трубы могут забиться нежелательным налётом изнутри во время эксплуатации.

Конкретно, что стоит знать касательно установки:

Установка происходит после подготовки рабочего пространства, совершения разметки и высверливания креплений для кронштейнов.

Устанавливают радиатор руководствуясь расстоянием от пола до низа радиатора. Этот показатель желательно выдерживать в районе 60-120 миллиметров. Это делается для того, чтобы добиться максимального теплообмена.

Монтаж стоит проводить строго под оконным пространством.

Что же касается технической части, то стоит руководствоваться следующими шагами:

Когда закончили разметку высверливаются отверстия под кронштейны и закрепляются дюбелями с цементным раствором.

Затем радиатор оснащается краном Маевского (он позволяет удалять из системы воздушные излишки). Также он оснащается футорками и переходниками в том месте, где радиатор соединяется с трубами.

Последними шагами является оснащение водного стояка кранами. Затем производится монтаж труб, который соединяет сам радиатор и стояк.

Как можно видеть, установка биметаллического радиатора не является сложным процессом если грамотно следовать пошаговой инструкции.

Как правильно сравнить биметаллические радиаторы между собой?

Каждый, кто основательно подходит к выбору батарей отопления для своего дома или квартиры, стремится приобрести изделия с оптимальными рабочими и эксплуатационными техническими характеристиками. Чтобы правильно выбрать наиболее подходящий радиатор, сравниваемые модели должны быть одного типоразмера. В справочных данных параметры приводятся для одной секции, поэтому сравнивать нужно не приборы в целом, а их конструктивные части. Основным параметром, по которому происходит деление на типоразмеры, является межосевое расстояние.

Радиаторы с различным межосевым расстоянием.

Межосевым расстоянием называют размер между осью верхнего и нижнего коллектора. Как и цельноалюминиевые модели, биметаллические батареи отопления выпускаются в основном с межосевым расстоянием от 200 до 800 мм. Модели с большим значением межосевого расстояния, и как следствие, с увеличенной высотой секций (но меньшей шириной всего радиатора), являются редкостью. Их используют, если особенности интерьера комнаты не позволяют разместить горизонтально расположенный прибор.

Устройство биметаллического радиатора.

Геометрические параметры

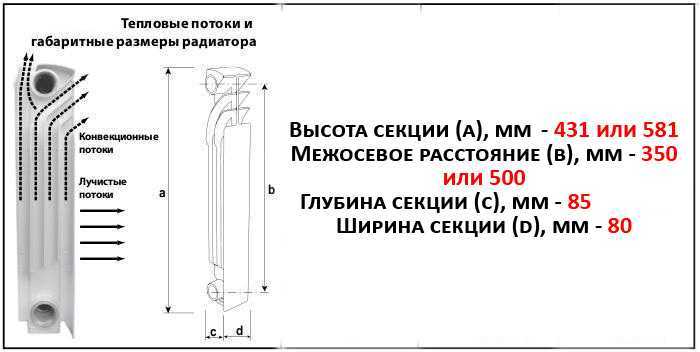

Основными геометрическими характеристиками биметаллического радиатора является его высота, а также ширина и глубина секции. Высота, как правило, на 60 – 80 мм превышает его межосевое расстояние.

Большинство производителей выпускает модели с шириной секции 80 мм. Зная количество секций, можно легко определить общую ширину прибора.

Глубина секции составляет 80 – 100 мм. Радиатор может быть как постоянной глубины, так и меняющейся по высоте, как у стильного и изящного прибора серии DreamLiner от компании Royal Thermo.

Монтаж радиатора отопления на деревянную стену.

Тепловая мощность

Данный параметр позволяет определить, сколько секций радиатора конкретной модели нужно, чтобы обогреть комнату определенной площади. Тепловая мощность измеряется в Ваттах и составляет при межосевом расстоянии:

500 мм – от 170 до 200 Вт;
350 мм – от 120 до 140 Вт;
300 мм – от 100 до 145 Вт;
200 мм – около 100 Вт.

В своих информационных, технических материалах (инструкциях, руководствах, каталогах) производители указывают таблицы, показывающие количество секций, оптимальное для обогрева помещений различной площади.

Стальной сердечник — основа конструкции.

Объем (емкость) одной секции

В биметаллических радиаторах теплоноситель циркулирует по стальным сердечникам. Сердечник представляет собой Н-образную сварную конструкцию, состоящую из верхнего и нижнего коллектора, соединенных между собой вертикальной трубкой (теплопроводом). Каждый коллектор имеет два боковых отверстия с внутренней резьбой, благодаря которым секции могут соединяться с помощью стальных ниппелей. Данная конструкция полностью исключает контакт теплоносителя с алюминием.

В отличие от алюминиевых радиаторов, где теплопровод имеет овальное сечение, в стальных сердечниках биметаллических моделей применяются исключительно круглые трубки, что предусматривает меньшую емкость каждой секции. Так, биметаллический Rifar Base 500 имеет емкость секции 0,20 л, в то время как алюминиевая модель Rifar Alum 500 того же типоразмера характеризуется объемом 0,27 л.

Секция прибора в разрезе.

Масса секции

Биметаллические радиаторы имеют большую массу, чем аналогичные модели алюминиевых батарей отопления. Это объясняется использованием в их конструкции стальных сердечников, плотность которых (следовательно и масса) превышает аналогичный показатель для алюминия. К примеру, биметаллический радиатор Varmega Bimega 500/80 весит 1,75 кг, а алюминиевый радиатор Almega 500/80 того же производителя – 1, 2 кг.

Давление

Рабочее давление биметаллических радиаторов составляет 16 – 40 атм (1,6 – 4,0 МПа). Согласно нормативным документам, приборы должны быть испытаны опрессовкой системы отопления давлением, в 1,5 раза превышающим рабочее значение. Также в документации указывается значение максимального давления, по достижению которого он может начать разрушаться.

Соединение секций.

Конструкция приборов разного типа

Радиаторы всех видов имеют схожее в общих чертах строение. Они состоят из двух частей – внешней и внутренней, изготовленных из разных металлов. Внимательно изучите виды биметаллических радиаторов отопления, и определите, какие подойдут в вашем случае.

Внутренняя часть любого биметаллического радиатора изготовлена из стали или, что встречается гораздо реже, меди. Данные материалы выбраны не случайно, поскольку именно они хорошо переносят негативное воздействие горячего теплоносителя.

Батарея отопления в разрезе

Внешнее покрытие устройства производится из алюминия, хорошо проводящего тепло, и быстро прогревающее комнату.

Оба слоя собираются между собой при помощи технологии точечной сварки или же литьем. От уровня давления, при котором производилось литье, во многом зависит то, насколько высоким нагрузкам может быть подвергнут радиатор. Данный показатель очень важен при эксплуатации в централизованной системе отопления, поскольку напор воды в ней часто бывает довольно нестабильным. Секции прикреплены друг к другу стальными ниппелями и специальными прокладками, выдерживающими температуру до 200°С.

Крепление секций прибора друг к другу

Какой радиатор отопления лучше: алюминиевый или биметаллический?

При замене батарей у многих часто встает вопрос «Какие радиаторы отопления лучше: алюминиевые или биметаллические?» Ответ на него однозначный – биметаллические, поскольку они отличаются куда большей надежностью и эффективностью. Чтобы правильно определить, какой радиатор перед вами, необходимо запомнить два простых момента. Первый – это то, что биметаллический радиатор всегда тяжелее алюминиевого ввиду своего стального или медного наполнения. И второй – всегда проверяйте техническую документацию и сертификаты, которые вы можете запросить у продавца.

Конструкции из биметалла имеют гораздо более высокую эффективность эксплуатации и продолжительности корректной работы

Биметаллические устройства

Данный тип представляет собой классический вариант, в котором сердечник выполнен из стали или меди, залитой под давлением алюминием. Подобное решение не допускает соприкосновения алюминия со средой теплоносителя, и позволяет уберечь материал от разрушения и деформации под воздействием высоких температур.

Схема устройства биметаллической батареи

Устройства полубиметаллического типа

Данное решение представляет собой радиатор, трубы в котором выполнены наполовину из стали или меди, а наполовину – из алюминия, как и в обычных батареях. Минусом такого типа принято считать то, что алюминий легко разрушается под воздействием высоких температур и щелочной среды, которые часто встречаются в центральной системе отопления. Однако и для автономной системы полубиметаллические устройства не лучший вариант, поскольку даже при условии использования антифриза существует вероятность коррозийных процессов.

Использование полубиметаллического изделия грозит повреждением его алюминиевой части, и, как следствие, выходом из строя всего устройства

Так как внешне данные варианты практически неотличимы, крайне важно перед покупкой удостоверится в том, какой тип изделий перед вами. Для этого необходимо внимательно ознакомиться с приложенной к устройству документацией

Перед покупкой внимательно изучите техническую документацию, приложенную к изделию

Преимущества и недостатки секционных и монолитных приборов

Радиаторы имеют два варианта сборки. Первый из них – это секционный, при котором сборка батареи производится по частям и соединяется между собой специальными ниппелями. Основными плюсами данного варианта является то, что при повреждении одной секции нет необходимости менять всю батарею, поскольку можно заменить лишь одну ее составляющую. Кроме того, секционное строение позволяет наращивать или понижать мощность. Главный минус состоит в том, что соединительные места устройства довольно уязвимы и часто подвергаются негативному воздействию некачественного теплоносителя, могут протекать и плохо проводить тепло.

Пример секционного изделия

Второй вариант представляет собой полностью монолитную конструкцию, которая изготавливается по следующей технологии: полностью готовый сердечник укладывают в специальную форму и затем под давлением заливают жидким алюминием. Данный тип имеет множество преимуществ в сравнении с предыдущим, однако главным его минусом является высокая стоимость и то, что при какой-либо поломке придется менять целый радиатор, а не одну его часть.

Монолитная конструкция имеют более высокую надежность, но сложна в ремонте
