Пиролизный котел своими руками: чертежи, схемы, пошаговая инструкция изготовления

Требования к самодельным твердотопливным котлам

Классическая схема оборудования состоит из следующих элементов:

топка – камера для горения топлива;
колосники – решетчатая конструкция, через которую в камеру горения попадает воздух;
теплообменник – это может быть труба или емкость накопительная для воды;
дымоход – труба, выводящая наружу (за пределы помещения) продукты сгорания;
регулятор тяги.

Стоит подробнее рассмотреть некоторые узлы прежде, чем делать котел отопления своими руками:

Размер топки. В камеру загружается сырье, поэтому она должна быть вместительной. Рассчитывается объем так, чтобы все топливо сгорало полностью без необходимости перемешивания. Кирпич имеет меньшую теплопроводность, поэтому в топке из керамики температура будет держаться выше, чем в стальных агрегатах. Также нужно учитывать размещение топочной камеры – тепло должно поступать направленно в теплообменник, в котором прогревается вода для системы отопления.
Теплообменник. Деталь влияет на КПД всего оборудования и изготавливается из стали или чугуна. Змеевик теплообменника представляет собой трубчатую конструкцию с трубами, расположенными вертикально или горизонтально. Чугунные теплообменники – литая модель, которую самостоятельно сделать нельзя, но можно использовать старый теплообменник, который еще годен в эксплуатацию. Стальной теплообменник изготавливается из толстостенной трубы, согнутой под нагревом или с помощью отводов, полуотводов нужного диаметра, которые соединяются со змеевиком сваркой.

Чтобы определиться с правилами монтажа змеевика, стоит внимательно просмотреть схему, в которой даны параметры и правила монтажа элемента.

Изготовление котла длительного горения

Котел

Сделать такую конструкцию в домашних условиях несложно, но для этого потребуются навыки работы со сварочным аппаратом и четкая инструкция.

Этап 1. Подготовка всего необходимого

Для изготовления котла потребуются:

металлическая труба o30 см и больше с толщиной стенок в 4-5 мм;
Корпус можно изготовить из листовой стали метоодом сварки
сварочный аппарат;
листовая сталь толщиной 5 мм (для распределителя);
болгарка;
труба o6 см для подачи кислорода;
труба o10 см для вывода дымных газов из конструкции.

После подготовки оборудования и расходных материалов можно приступать к работе.

Этап 2. Сборка конструкции

Последовательность действий при сборке следующая.

Шаг 1. Труба, которая послужит корпусом конструкции, обрезается в соответствии с выбранной длиной (от 0,8 до 1 м). Если длина будет большей, это затруднит загрузку топлива при эксплуатации. Приваривается дно из листовой стали и (если требуется) ножки, выполненные из швеллера.

Труба

Шаг 2. Формируется воздушный распределитель. Для этого из листа стали вырезается круг, диаметр которого меньше диаметра конструкции на 2 см. В центре круга проделывается отверстие o2 см.

К распределителю приваривается крыльчатка с закрепленными на ней 5-сантиметровыми лопастями, изготовленными из той же стали. Сверху приваривается труба o6 см таким образом, чтобы посередине встало проделанное ранее отверстие.

Корпус котла и воздушный распределитель

Воздушный распределитель

Двойные стенки котла

Котел

Сверху труба оборудуется заслонкой для регулировки подачи кислорода.

Шаг 3. Возле дна котла оборудуется дверка для удаления продуктов горения. Болгаркой из стального листа вырезается прямоугольник, фиксируются петли с запорной ручкой. Прямоугольник и послужит дверкой.

Зольник

Загрузочный лючок для топлива

Шаг 4. Сверху на котел крепится дымоходная труба o10 см. Первые 40-45 см труба должна идти строго горизонтально, после чего пропускается через обменник тепла (последний выполняется в виде металлической емкости с водой).

Труба дымохода

Шаг 5. Вырезается крышка для котла, в ней проделывается отверстие для воздушного распределителя

Важно, чтобы крышка прилегала к корпусу максимально плотно, иначе через щели будет выходить дым.

Крышка котла

Крышка котла (еще один вариант)

Все, теплогенератор длительного горения готов к использованию.

Изготовление корпуса

Итак, в первую очередь подготавливаются детали будущего агрегата. Из трубы 425 мм будет изготавливаться корпус отопительного прибора. Для небольшого отопительного котла высота в 1,0-1,2 м с учетом небольшого диаметра – это оптимальный вариант.

Режем трубу по этим размерам с помощью газового резака. Края обрабатываем болгаркой.

Отверстия для топки и поддувала

Теперь необходимо в корпусе вырезать два отверстия: под топку и для поддувала. Они должны быть прямоугольными. Для топки подойдет размер 20х10 см, для поддувала 20х3 см. Они располагаются один над другим, топочное отверстие выше.

Расстояние от края трубы до поддувала в пределах 5-7 см. Между отверстиями расстояние – 5 см. Края отверстия обрабатываются болгаркой. Вырезанный кусок стенки трубы для топки будет использован в качестве дверцы. Его края также зачищаются.

Отверстия для патрубков

С помощью резака вырезаются еще два отверстия под патрубки подачи и обратки диаметром 25 мм. Отверстия располагаются друг напротив друга. При этом отверстие обратки вырезают сбоку котла над топкой: от топочного отверстия на расстоянии 15 см.

На расстоянии 5 см только от верхнего края корпуса вырезается отверстие для подачи теплоносителя. Тут же к этим отверстиям можно приварить два сгона.

Каким образом нужно топить котел шахтного типа

Как и любой другой вид котельной техники, рассчитанной на обогрев жилых объектов, шахтный котел имеет во время эксплуатации свои тонкости и нюансы

Первое и что самое важное для нормальной работы агрегата – качество топлива, и каким образом производится загрузка дров топливную камеру. Высокая теплоэффективность твердотопливного шахтного котла достигается за счет правильной укладки дров

Правильно уложенное топливо позволит не только обеспечить максимальный рабочий эффект, но и снизит вероятность задымления жилых помещений.

Качество укладки топлива определяет продолжительность горения и соответственно, длительность работы нагревательного агрегата.

Что бы правильно использовать нагревательный прибор шахтного типа достаточно усвоить несложный алгоритм действий.

Первоначальный розжиг дров традиционным способом.
Через 15-20 минут котел сможет выйти на номинальную мощность.
После выхода котла в рабочий режим догружают в топливную шахту остальные дрова и переходят в пиролизный режим работы.

Правильно подобранные и уложенные дрова – гарантия того, что котел будет работать длительное время, обеспечивая ваш дом теплом.

Что касается непосредственно самого топлива, то здесь многое зависит от фантазии и финансовых возможностей владельца дома. Однако, несмотря на то, что отопительные приборы шахтного типа всеядны, КПД котла напрямую зависит, чем вы топите котел.

В топку котла идут топливные брикеты, отходы деревообработки, пеллеты. Брикеты и пеллеты считаются элитным видом топлива, однако их цена намного превышает стоимость обычных дров

Тем более, если брать во внимание неприхотливость шахтного котельного оборудования в плане топливного ресурса. Дрова являются основным топливным материалом для шахтных котлов

Во время эксплуатации, необходимо хотя бы половину закладки делать из дров.

Способ укладки дров в шахтный котел

Разобравшись с принципом действия нагревательных приборов шахтного типа, с требованиями, предъявляемыми к топливу, нужно обратить внимание на способах закладки. Наиболее часты случаи, с которыми приходится сталкиваться владельцам шахтных твердотопливных котлов, связаны с зависанием дров в топливной камере

Причина такого явления — неправильная закладка. Учитывая принцип действия шахтного котла, где основное горение происходит в нижней части устройства, дрова должны под собственным весом плавно опускаться вниз

Наиболее часты случаи, с которыми приходится сталкиваться владельцам шахтных твердотопливных котлов, связаны с зависанием дров в топливной камере. Причина такого явления — неправильная закладка. Учитывая принцип действия шахтного котла, где основное горение происходит в нижней части устройства, дрова должны под собственным весом плавно опускаться вниз.

Несоблюдение рекомендаций по укладке дров в данном случае чревато внезапному прерыванию основного процесса – горению топлива. Перед началом эксплуатации шахтных агрегатов следует придерживаться следующих рекомендаций:

поленья, предназначенные для закладки, должны быть меньших размеров, на несколько сантиметров меньше значений периметра топливной шахты;
дрова всегда необходимо укладывать поперек шахты, а ни в коем случае вдоль нее;
на самый низ укладываются самые сухие поленья, тогда как вверху можно расположить сырые дрова.

Нехитрые советы помогут вам добиться нормальной работы вашего котла. Одной загрузки дров, если соблюдены все правила закладки, должно хватить на 12 часов. Котел все это время будет работать самостоятельно, не требуя вашего участия.

Пиролизный котел из бочки

Нам потребуется 200 литровая металлическая бочка. Можно взять готовую, а можно изогнуть и сварить лист стали толщиной 3-4 мм. Срезаем у нее верхний торец и делаем из него крышку, приварив по окружности полоску металла. По центру высверливаем отверстие под воздуховодную трубу. Сбоку в верхней части бочки сверлим отверстие под дымоход и ввариваем в него дымоходный патрубок.

Следующим делаем поршень. Он представляет собой круг, по диаметру несколько меньший крышки бочки, чтобы он мог в нее поместиться. По центру сверлиться отверстие и к нему приваривается воздуховодная труба, по которой кислород будет поступать в топку.

Пиролизный котел из бочки

В верхней части делаем заслонку, которая будет регулировать количество поступающего внутрь воздуха. Для этого сверлим сквозное отверстие, вставляем в него плотный штырь и привариваем внутри к нему небольшую пластину. Вращая его, мы меняем площадь отверстия.

Снизу стальной лист необходимо утяжелить, чтобы при сгорании поршень под своей тяжестью опускался и измельчал сгоревшее топливо

Важно, чтобы все сварочные швы были герметичны. Если этого не будет, котел не сможет работать достаточно эффективно

Пользоваться таким самодельным котлом просто

На дно засыпается топливо и поджигается. Когда оно достаточно разгорится, сверху устанавливается поршень и закрывается крышка. По мере горения, поршень постепенно будет опускаться

Пользоваться таким самодельным котлом просто. На дно засыпается топливо и поджигается. Когда оно достаточно разгорится, сверху устанавливается поршень и закрывается крышка. По мере горения, поршень постепенно будет опускаться.

Под ним будет происходить процесс тления, а сверху него будут сгорать выделяемые газы. Такая конструкция еще называется пиролизной головкой и может работать на дровах или смежных видах топлива из древесных отходов.

Определение с параметрами проекта

Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.

Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:

высокая интенсивность горения;
сложность оперативной регулировки и контроля этого процесса;
неполное использование тепла, которое удаляется вместе с дымом через систему вентиляции.

Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров

Разные конструкции

Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.

Схема типичного котла этого класса

Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:

В начальном положении прижимное устройство (10) находится в верхнем положении.
Через дверцу (6) в топку загружают крупную партию дров.
После поджигания происходит регулируемый механическим приводом (16) процесс горения.
Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
Золу после завершения цикла удаляют через нижнюю дверцу (13).
Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.

Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.

В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.

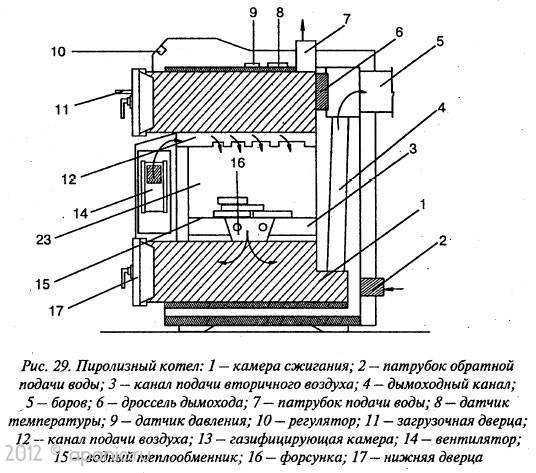

Пиролизный котел

Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.

Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.

Пеллетный котел

В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.

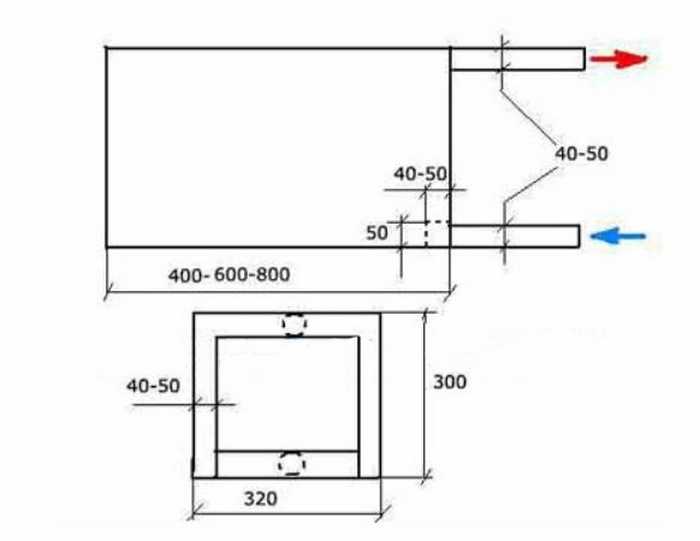

Теплообменник для подогрева воды

Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя. Аналогичные функции выполняют полые стенки корпуса.

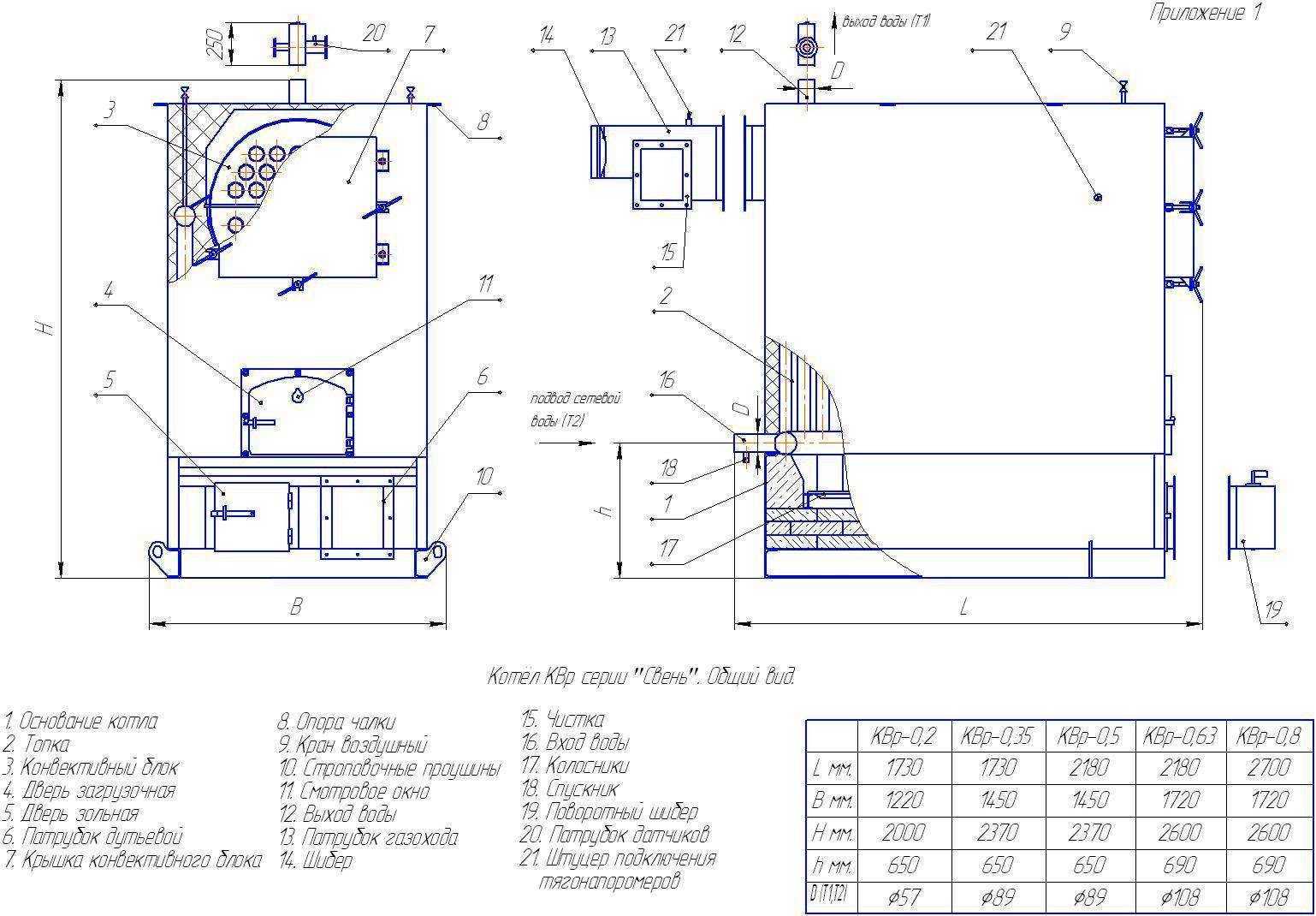

Чертежи твердотопливных котлов длительного горения своими руками

Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.

Принципиальная схема котла

Для отопления сравнительно небольшого частного дома с общей площадью 150-250 м. кв. достаточно будет следующих размеров:

Чертежи твердотопливных котлов длительного горения своими руками

При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.

Конструкторскую документацию можно создать без соблюдения стандартов

Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.

При удалении большого количества ржавчины перед окраской может понадобиться респиратор

Пиролизный котел своими руками

Нынешний рынок отопительных приборов поражает своим разнообразием, но, по мнению многих специалистов, самыми эффективными и практичными являются газогенераторные твердотопливные котлы. Они имеют достаточно высокий КПД, в некоторых моделях до 90% и даже выше. Принцип работы твердотопливного газогенераторного котла заключается в использовании «медленного» горения в условиях недостатка кислорода. В результате образуется большое количество горючих газов, которые потом сжигаются во второй камере. В качестве горючего можно использовать дрова, торфяные брикеты, солому, каменный уголь, пеллеты, опилки, а также бытовой мусор.

Пиролизные отопительные котлы пользуются довольно неплохим спросом, однако, стоимость их доступна далеко не каждому. В зависимости от типа конструкции, мощности агрегата и фирмы производителя предложения стартуют от 500€. Поэтому многие народные умельцы пробуют изготовить такой котел самостоятельно.

Пиролизные котлы с верхней и нижней камерой горения пиролизных газов

Несмотря на то, что конструкция пиролизного котла достаточно сложна, сделать это вполне по силам каждому, кто умеет обращаться со сварочным аппаратом и разбирается в чертежах. Прежде чем начинать изготовление стоит уяснить, что все они делятся на агрегаты с верхней или нижней камерой сжигания синтез-газов. Это зависит от способа подачи этих самых газов в камеру вторичного сгорания: когда они, повинуясь законам физики, поднимаются кверху самостоятельно, то это котел с верхней камерой дожига, а если продукты сгорания при помощи принудительного наддува опускаются в нижнюю топку и сгорают там — это конструкция с нижней камерой.

Стоит понимать, что котлы с нижней камерой догорания имеют не только более сложную конструкцию, но и потребуют дополнительных расходов на приобретение вентилятора, обеспечивающего требуемое направление движения газов. Потому быстрее и дешевле сделать котел с верхней пиролизной камерой.

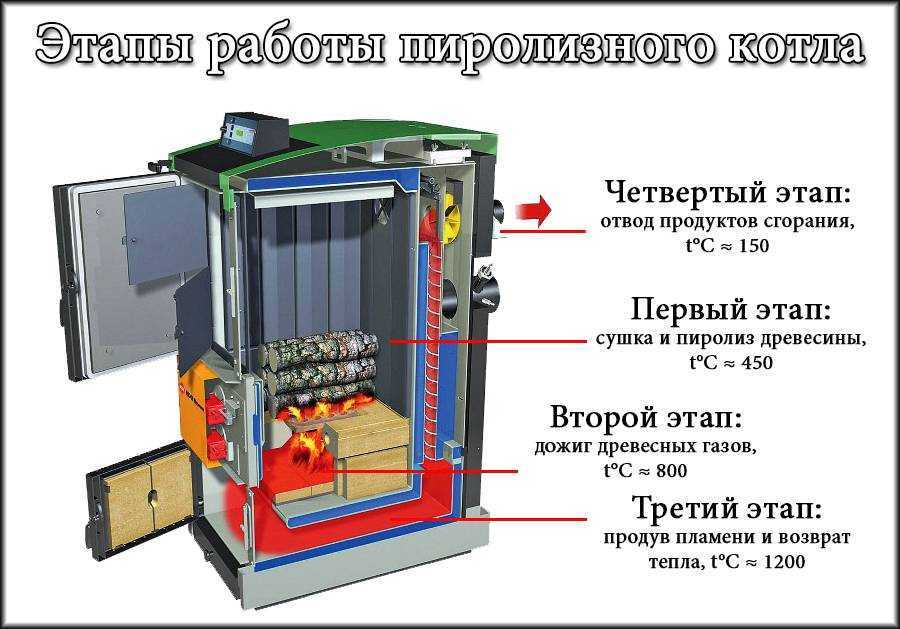

Особенности работы и устройства оборудования

Самодельный автономный агрегат на твердом топливе представляет собой печь, установленную в бочке с водой. Сгорая в топке, дрова или уголь передают тепло воде, а теплоноситель поступает в систему отопления, обогревая помещение. Простое устройство считается не самым эффективным и рентабельным, поскольку КПД примитивного агрегата не выше 10-15%.

Собирают котлы отопления самодельные из кирпича, металла. Первые отличаются эстетической привлекательностью, а вторые считаются более простыми в изготовлении из подручных материалов. Но в любом случае потребуется предварительно составить схему, продумать узлы конструкции, чтобы в конечном итоге получить качественный отопительный прибор.

Основные разновидности самодельных котлов

Если вы собираетесь сделать котел долгого горения своими руками, то вам обязательно пригодится информация из нашего обзора. В последующих разделах мы расскажем, как самому сделать отопительный агрегат той или иной конструкции, дадим несколько наиболее легких схем, опубликуем информацию о наиболее распространенных котлах длительного горения

Давайте пока уделим внимание последнему вопросу

Пришла пора рассмотреть самые актуальные варианты котлов длительного горения, которые мы сможем собрать своими руками в домашних условиях. Все они будут питаться дровами. Что касается угля, то достать его сложнее, а еще он приводит к возникновению больших температурных нагрузок на отопительные агрегаты. В следующих разделах мы дадим чертежи твердотопливных котлов длительного горения и дадим объяснительную информацию.

Шахтный котел длительного горения

Мы можем изготовить самый простой шахтный котел своими руками. Он реализован по схеме с нижним горением. Основой агрегата является вместительная загрузочная камера, которую часто называют шахтой. Обладая вертикальной конструкцией, она позволяет вместить большое количество дров. По мере горения они проваливаются вниз, а продукты сгорания отправляются через колосниковую решетку в зольник.

Если мы взглянем на схему шахтной печи (котла), то мы обнаружим, что пламя у нас бушует вовсе не в шахте, а в соседней камере, откуда получаемое тепло поступает в жаротрубный теплообменник. А остатки тепловой энергии направляются в дымоход. Горение здесь длительное и определяется объемом шахты – загрузив сюда большое количество дров, можно смело отправляться спать.

Пиролизный котел

Давайте посмотрим, как устроен пиролизный котел и как сделать этот агрегат своими руками. Проще всего объяснить принцип работы этого агрегата на примере буржуйки. Здесь мы видим объемную камеру сгорания, которая реализует длительное горение. Получившиеся продукты сгорания отправляются в камеру дожигания, в которую подается вторичный воздух. В результате этого образуется большое количество тепла. Нам остается только дооснастить буржуйку жаротрубным теплообменником.

Существуют десятки чертежей котлов длительного горения на дровах, построенных на пиролизном принципе работы. Они отличаются расположением камер сгорания и дожигания, наличием и отсутствием дутьевых вентиляторов и автоматики, а также способами регулировки интенсивности процесса сжигания дровяного топлива. Но в целом их принцип работы одинаков.

Печи-котлы Бубафоня

Бубафоня представляет собой печь, а ее модификация – это водогрейный дровяной котел с подачей воздуха сверху, через прижимной поршень. Мы уже не раз писали о таких печах в наших обзорах, теперь настало время поговорить об агрегатах с отопительным контуром. Для реализации контура мы можем задействовать три схемы:

Установить теплообменник на дымовую трубу – самый простой вариант;
Соорудить вокруг корпуса котла сплошную водяную рубашку;
Обварить корпус агрегата трубами, по которым будет циркулировать теплоноситель.

Какую схему выбрать – решать вам. Кстати, котлы Бубафоня, за счет вместительных камер, помогут реализовать длительное горение продолжительностью до 24 часов и даже больше.

Котлы длительного горения Бубафоня работают на дровах, в них реализована схема верхнего горения.

Котлы-печи Булерьян

Изначально Булерьяны были (и есть) печами конвекционного типа. Они оснащаются мощными конвекторами, позволяющими буквально за 20-25 минут прогреть помещение большого размера. Появившись изначально в Канаде, эти печи добрались и до России, которая тоже может похвастаться суровым климатом (действительно для некоторых регионов). Умельцы превратили печи в котлы, немного поработав над конструкцией конвекторов – теперь по ним циркулирует не воздух, а теплоноситель. Правда, котлы Булерьяны не могут похвастаться длительным горением, так как отличаются не самыми большими камерами сгорания. Некоторые из них обладают свойством гореть до 10-12 часов, некоторые – чуть дольше. Но рассчитывать на 24 часа все-таки не приходится. Зато они отличаются высокой эффективностью и способностью максимально быстро отдавать тепло в отопительные системы.

Пиролизный котел своими руками

Высокая стоимость на энергоносители, а так же на сам котел (самая простая модель от отечественного производителя не менее 1000$), не мешает ему набирать все большую и большую популярность у населения.

Итак, что нужно для того чтобы изготовить пиролизный котел своими руками?

Перед тем, как приступить к работам важно правильно все рассчитать, от толщины стенок котла до вида колосниковых решеток. Собрать всю необходимую информацию о чертежах, важных узлах конструкции, приобрести хотя бы минимальный опыт в сварке металлических изделий

Необходимый инструмент

Сварочный аппарат, предпочтительно с постоянным током.
Электрическая дрель;
Болгарка с насадками для резки и шлифовки металла.

Необходимые материалы

Для внутренних стенок котла листы металла толщиной 5 мм., для корпуса 3 мм. Общая площадь листов 8 м².;
Труба Ø 57 мм., толщина 3 мм. длина 5-7 м.;
Труба Ø 159 мм., толщина 4,5 мм., длина 50 см.;
Шамотный кирпич, 10-12 шт. Труба Ø 32 мм., толщина 3 мм., длина 1 м.;
Профильная труба 60х80 толщина 2 мм., длина 2 м.;
Стольные полосы, ширина 20 мм., толщина 6 мм., длина 7 м.;
Вентилятор для создания тяги;
Датчик измерения температуры

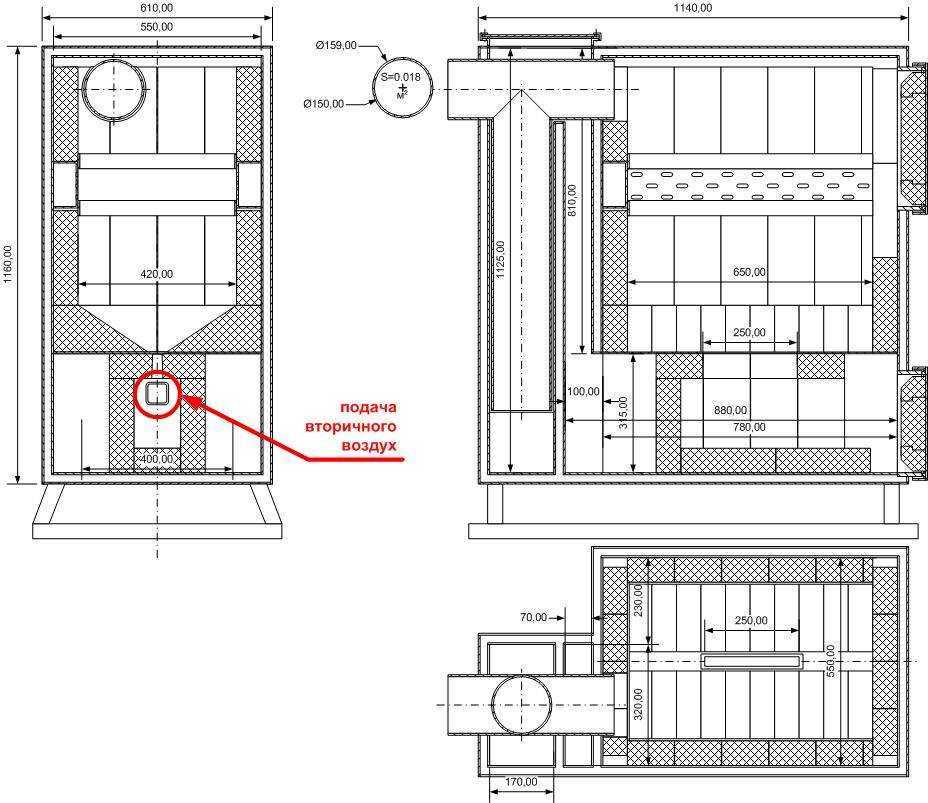

Чертежи пиролизного котла

При желании конструкцию предложенных чертеже можно незначительно изменить, но делать это можно при наличии необходимых инженерных навыков.

После того, как вы закончили сбор пиролизный котла по схеме, предстоит его установить и приступить к испытанию. Если все сделано верно, температура должна быстро выходить на заданный режим.
