Решение для загородного дома

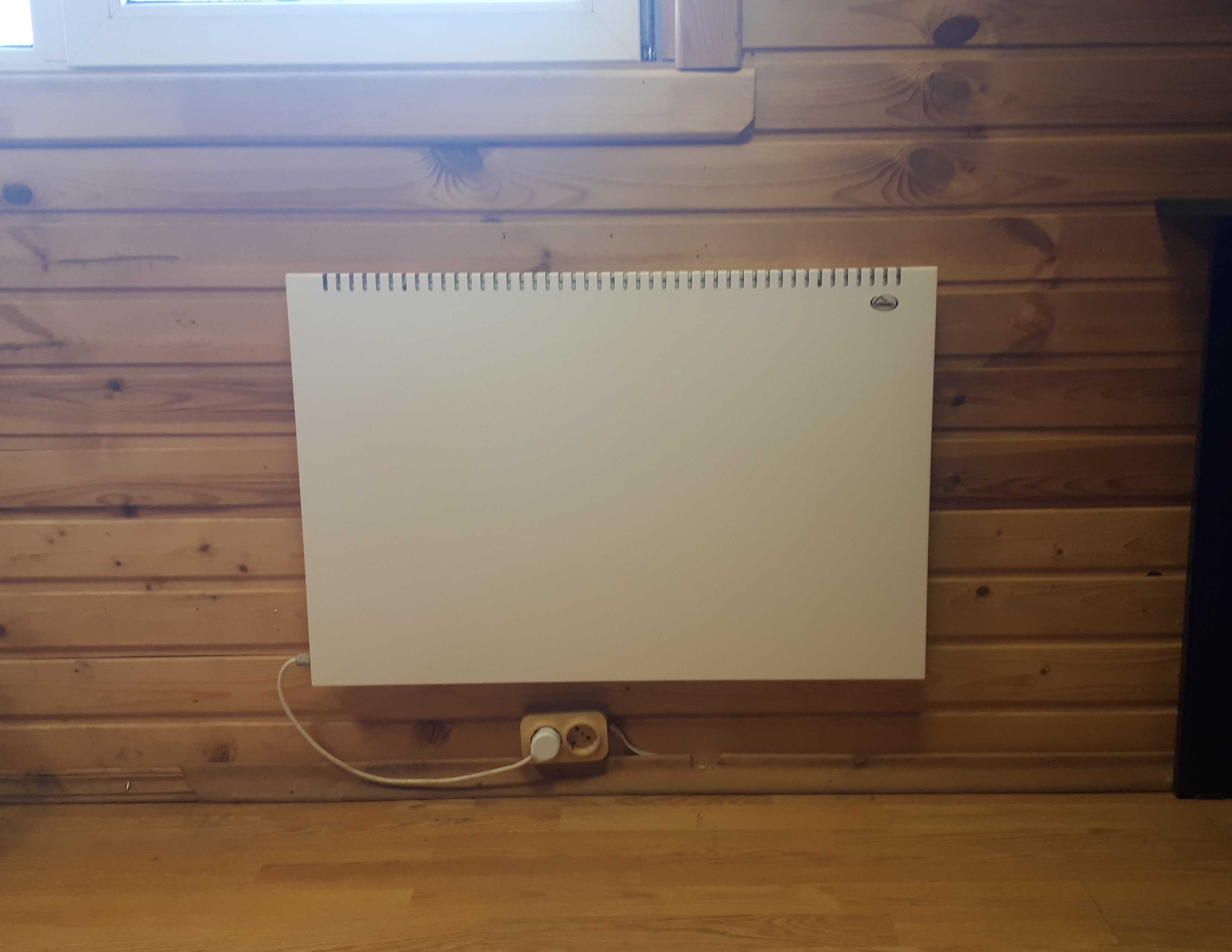

Монтаж инверторных конвекторов

Монтаж конвекторов очень простой — вкрутил в стену два самореза по прилагаемому шаблону, в комплект входит кронштейн, который цепляется к конвектору и вешается на саморезы. Электропороводку делал одновременно по всему дому, в т.ч. и розетки под конвекторы. Особых требований нет — просто нужно предусмотреть отдельные линии на каждый конвектор.

Расходы электроэнергии

Теперь по расходам, однотарифный электросчетчик: 4,01 руб за квт*ч. вот все записи по энергозатратам зимой 20/21:

Это второй и самый большой плюс по сравнению с электрокотлом: зима 20/21 была самой морозной за последние годы. Максимальный расход электроэнергии на отопление пришелся на январь: 2333 кВт*ч, это 9 тыс. рублей при постоянном проживании. Сравниваю с затратами соседей по поселку — с примерно такими же домами затраты на отопление электрокотлом составляли 15,000 — 18,000 рублей в мес. Причем в отличие от нас, проживающих постоянно в доме и с температурой 21ОС, соседи бывают наездами, когда их нет — электрокотел работал на минимуме мощности.

Управление

Что удобно в инверторном конвекторе? Вы устанавливаете нужную температуру и дальше конвектор самостоятельно следит за текущей температурой и плавно меняет мощность нагрева. В отличие от обычных конвекторов, которые работают в режиме вкл/выкл, конвектор с инверторным управлением плавно меняет мощность нагрева в зависимости от разницы между текущей и установленной температурой.

Дистанционного управлять отоплением можно через мобильное приложение Hommyn. В мобильном приложении конвекторы можно объединять в группы (например, три конвектора объединить в группу «гостиная»), и управлять группой как единым устройством. Для управления через мобильное приложение в доме нужна wifi сеть.

Дисплей блока управления гаснет через несколько секунд после настройки или изменения параметров работы: ночью дисплей не раздражает ярким свечением. Удобная затемненная крышечка от случайных нажатий кнопок.

Сравнение инверторной системы с отоплением на электрическом котле

Какой вывод можно сделать после шести месяцев эксплуатации:

1. система отопления на инверторных конвекторах Electrolux — полноценная система отопления дома. Она умеет автоматически регулировать температуру, ей удобно управлять, в том числе удаленно;

2. Инверторная система значительно дешевле по стоимости оборудования и монтажа;

3. Инверторная система значительно экономичнее. По данным исследований Московского Энергетического института, такая экономия достигает 40%. Объясняется это высокой инерционностью системы отопления по схеме «котел-радиаторы» при поддержании заданной температуры.

4. Надежность системы. В случае поломки одного элемента инверторной системы — дом не замерзнет, чего не скажешь про систему отопления на котле. Если котел или насос выйдут из строя, то перестанет работать вся система отопления дома. И не всегда без помощи мастера можно быстро решить проблему.

5. Эстетика: нет белых полипропиленовых труб по стенам, экономия пространства — не нужна котельная.

Расчет потребления электроэнергии экономным конвектором

В последнее время производители выпускают конвекторы с улучшенными характеристиками и называют их экономными. Действительно ли при их использовании экономится электричество, покажет расчет.

Для примера возьмем хорошо утепленное помещение площадью 15 кв. м., обогреваемое конвектором из разряда экономных — Noirot мощностью 1500 Вт. Задаем температуру 20 °С, при температуре снаружи -5 °С.

Судя по данным производителя, помещение прогреется за 20 мин. На первоначальный нагрев используется:

Чтобы заданная температура поддерживалась, необходимо, чтобы конвектор работал от 7 до 10 мин. в течение часа:

0,15х1,5 = 0,225 кВч.

За 8 ч. работы расходуется электроэнергии

0,225х8+0,5 = 2,3 кВч.

Если учесть, что при отсутствии людей можно использовать экономный режим — от 10 до 12 градусов, расход электричества составит:

0,08х1,5х16 = 1,92 кВч.

В общем за сутки будет расходовано:

Так как обычный конвектор, состоящий из нескольких элементов расходует от 6,8 до 7,5 кВч., то, если верить производителю, экономится 2,58 – 3,28 кВч.

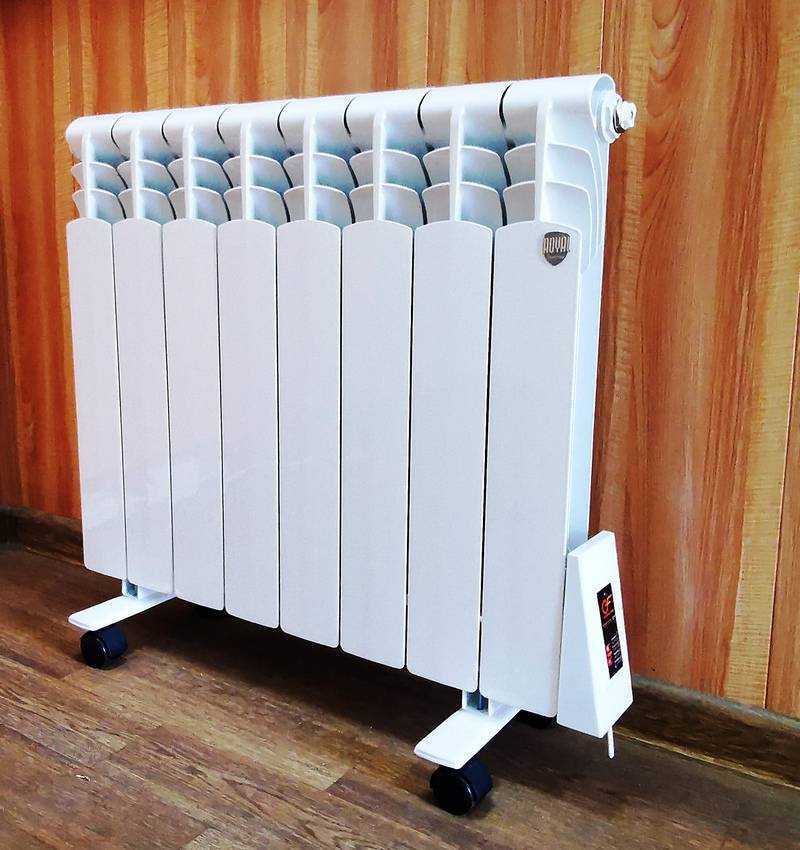

Жидкостные мини-котлы

Очередные экономные электробатареи по конструкции схожи с традиционными масляными радиаторами. Только здесь несколько алюминиевых секций, объединенных в один нагревательный прибор, заполнены незамерзающей жидкостью. В нижнем горизонтальном коллекторе размещен ТЭН, нагревающий эту жидкость. В результате более горячая среда поднимается в верхнюю зону батареи, отдает тепло и возвращается обратно к ТЭНу. То есть, внутри происходит постоянная циркуляция теплоносителя.

Аппарат укомплектован электронным терморегулятором, функционирующим в тандеме с датчиком температуры. Схема работы классическая: достигнув заданной температуры в помещении, термостат отключает электробатарею, а спустя некоторое время, когда воздух остынет, снова запускает нагрев.

• 7 режимов, от самого экономичного до максимального;
• система защитного отключения при перегреве;
• ЖК-дисплей с календарем и часами;
• индикация наличия заземления.

Примечание. Данные электрические батареи для загородного дома или квартиры предлагаются в настенном либо напольном исполнении. Самый известный российский производитель – компания «Эффективная энергетика», обогреватели продаются под брендом «ЭффектЭнерго».

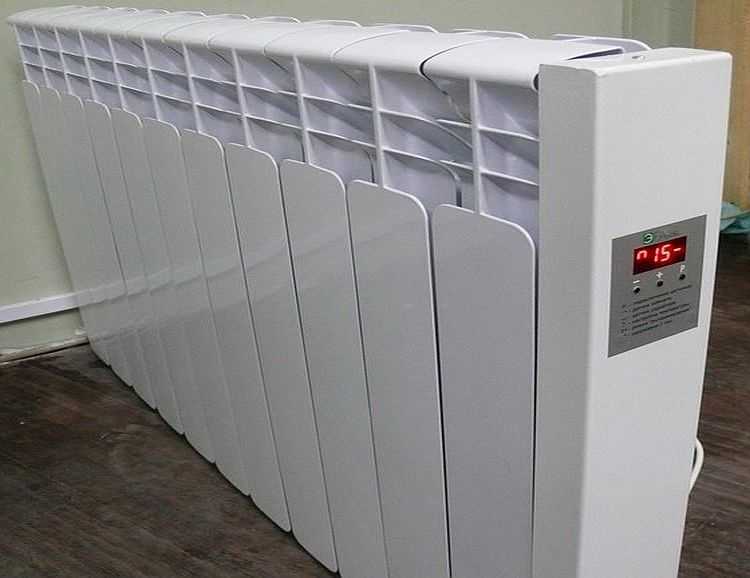

Электробатареи для экономного отопления

• Устройство электробатарей
• Обогреватели без жидкости
• Жидкостные мини-котлы
• В чем правда и где вымысел
• Выводы

Рынок электрической отопительной техники в буквальном смысле перенасыщен самыми разнообразными обогревателями, как инфракрасными, так и конвекционными. Тем не менее, и без того широкий выбор постоянно пополняется всякими новинками, ибо фантазия разработчиков и производителей воистину не имеет границ. Некоторые из этих новинок преподносятся как нечто революционное в сфере обогрева помещений. Яркий тому пример — электробатареи отопления, что заявлены как альтернатива всем прочим обогревателям. Попробуем разобраться, насколько они хороши на самом деле.

Масло для масляного обогревателя

Вопрос о том, какое масло в обогревателе, решать приходится нечасто, т. к. эти приборы всегда герметично запаяны для предотвращения испарения и утечки рабочего вещества. В процессе эксплуатации замена требуется чрезвычайно редко.

Если произошла разгерметизация, то долить масло будет недостаточно, сначала нужно произвести ремонт корпуса и запаять место утечки. После восстановления герметичности и при наличии технологического отверстия для заливки жидкости возможно произвести дозаправку или замену масла.

Заливать в масляный обогреватель можно различные трансформаторные, минеральные автомобильные (трансмиссионные) и иногда даже отработанные масла

При этом важно помнить, что нельзя смешивать в радиаторе масла различного происхождения, т. к

Популярные модели

Bimatek РН400. Агрегат мощностью в 1,5 кВт, обогревает комнату площадью до 18 м2. Средняя цена на территории РФ составляет около 5,5 тысяч рублей.

Bork R700. Высококачественное оборудование с мощностью аналогичной предыдущему образцу. Подойдет для помещения не более 20 м2, укомплектован нагревателем «Мультимика». Его стоимость находится в пределах 12 тысяч рублей.

https://youtube.com/watch?v=zCXjUlg_pI4

Ballu Camivo Eco ВЕС/ЕМ-1000. Современный обогреватель мощностью в 1 киловатт для помещения площадью до 15 м2. Эффективность работы обусловлена ТЭНом «Двойная сила». Стоимость в торговой сети – 1650 рублей.

Разумные альтернативы

Значит, чудес не бывает? Электричеством нельзя обогреваться с небольшими затратами?

Не то, чтобы можно было реализовать совсем уж дешевую схему обогрева электроэнергией, но несколько и в самом деле экономичных решений можно подсказать.

• Пленочный теплый пол, уложенный под ламинат или другое напольное покрытие, дает вполне реальную экономию за счет перераспределения температур в помещении. Наиболее теплая зона образуется именно там, где в ней есть потребность; через потолок бесполезно рассеивается куда меньше тепла.
• Низкотемпературные инфракрасные обогреватели заставляют присутствующего в помещении человека субъективно оценивать температуру как более высокую. Простое снижение температуры в комнате на 2 градуса дает до 20% экономии тепла.

Кроме того, инфракрасный нагревательный элемент нагревает и все поверхности перед собой, заставляя их отдавать воздуху тепло. При потолочном монтаже мы получим, можно сказать, тот же теплый пол, но с минимальными затратами.

Наконец, абсолютно реальную экономию электричества дают всевозможные тепловые насосы. Они перекачивают с улицы до 5 киловатт тепла на каждый потраченный киловатт электричества. Причем стоимость инверторного кондиционера, представляющего собой простейший тепловой насос, будет соответствовать стоимости двух-четырех пресловутых электробатарей.

Мощность в режиме обогрева — 3,6 КВт. Пиковое потребление — 870 ватт. Рабочая температура — до -25С.

Сравнительный анализ

Сравнивать придется по двум позициям:

• конструктивные особенности;
• теплотехнические свойства.

Конструктивные особенности

В принципе по внешнему виду отличить их друг от друга сложно, если не знать размерные показатели двух приборов

Особое внимание необходимо уделить толщине агрегата. Если обычный конвектор от разных производителей имеет толщину от 70 до 100 мм, то энергосберегающий от 30 до 45 мм. Но при этом мощность радиаторов практически друг от друга не отличается

Все дело в конструкции. Все электрические радиаторы отопления имеют металлический корпус с прорезями снизу и сверху, через которые курсирует воздух, ТЭН в качестве нагревательного элемента и ребра, увеличивающие плоскость нагрева. И чем больше ребер установлено, тем выше теплоотдача. Так вот в энергосберегающих батареях увеличено количество ребер

Но при этом мощность радиаторов практически друг от друга не отличается. Все дело в конструкции. Все электрические радиаторы отопления имеют металлический корпус с прорезями снизу и сверху, через которые курсирует воздух, ТЭН в качестве нагревательного элемента и ребра, увеличивающие плоскость нагрева. И чем больше ребер установлено, тем выше теплоотдача. Так вот в энергосберегающих батареях увеличено количество ребер.

Теплотехнические свойства

Понятно, что мощность самого конвектора зависит от мощности установленного ТЭНа. Здесь взаимосвязь прямо пропорциональная. Но это еще не все. Существуют определенные материалы, которые помогают увеличить теплопроводность и теплоотдачу элемента.

К примеру, корпус у энергосберегающих конвекторов выполнен из алюминия, у которого теплоотдача больше, чем у стали или чугуна. Трубка ТЭНа изготавливается из меди, у которой теплопроводность выше даже, чем у алюминия. То есть при небольшой мощности нагревательного элемента можно добиться повышения теплоотдачи. А это явная экономия.

Плюс ко всему ребра изготавливаются также из меди. Получается, что весь отопительный прибор – это единая конструкция, состоящая из материалов с высокой теплопроводностью. Заметим также, что, к примеру, алюминий обладает неплохой теплоемкостью – 0,92 кДж/кг К. Сравним ее теплоемкостью чугуна – 0,54 кДж/кг К.

То есть получается, что алюминий при снижении температуры остывает медленнее, чем чугун, а тем более в сравнении со сталью (0,5) или медью (0,4). А это большой плюс. Особенно когда выставляется режим экономии во время отсутствия людей в доме.

Газ или электробатареи: сравнительный расчет

Возьмем 2 одинаковых 1-комнатных квартиры площадью 36 кв. м, одинаково утепленные. В первой установлен газовый котел, а во второй — электроотопление.

Квартира	Мощность, кВт	Стоимость оборудования, руб.	Необходимое количество тепловой энергии в час и на всю площадь	Расход в самый холодный месяц	Стоимость теплоносителя, руб.
№1	7	35 000	0,1 0,1х36 = 36 кВт/час	190 куб. м	5,62х191 = 1067,8
№2(конвектор+масляный радиатор)	4	6 000		800 кВт	3,89х 800 = 3112

Получается, что при одинаковой температуре в квартирах, более выгодным получилось газовое отопление.

Как видим разница ощутимая. Отсюда вывод: даже при самом экономном варианте электрической батареи, отапливать электричеством — удовольствие дорогое.

https://youtube.com/watch?v=751vXRO48AA%3F

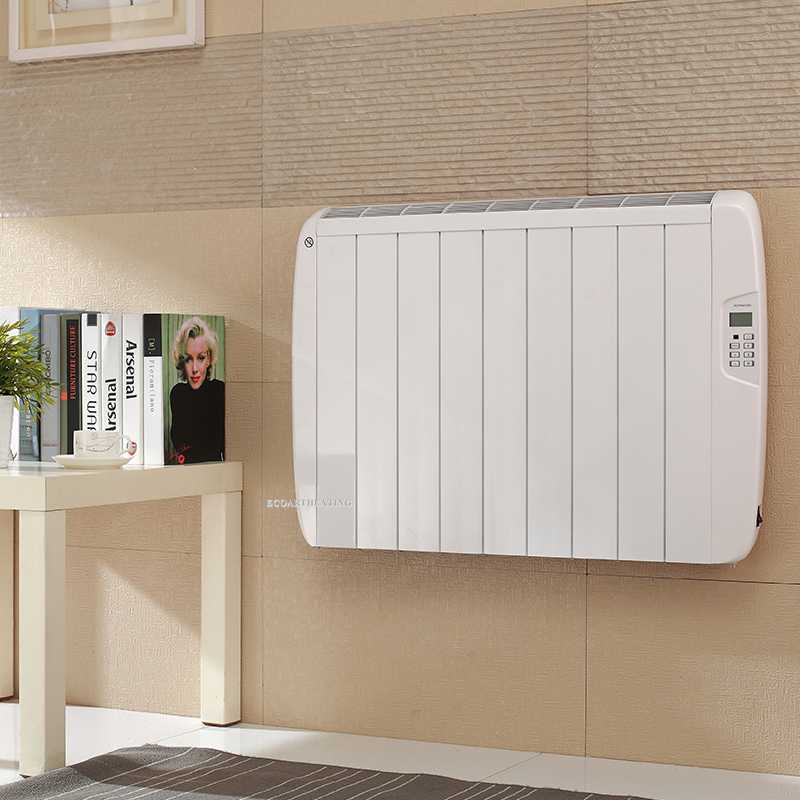

Безжидкостные радиаторы

Есть в категории электрических радиаторов отопления группа, в которую входят совершенно уникальные отопительные приборы. В их конструкции нет места теплоносителю. Нагрев самого корпуса происходит непосредственно от нагревательного элемента, в качестве которого выступают все те же ТЭНы.

Принцип работы

Многие ошибочно считают их конвекторами. Определенные функции у них похожи, но конвектор работает по принципу нагрева проходящего через ТЭН воздуха. Безжидкостные электрические батареи работают по совершенно другому принципу.

Во-первых, ТЭНы запаяны в секции. Они не соприкасаются с воздухом. Во-вторых, в данных конструкциях используются стальные нагревательные элементы. В-третьих, есть возможность провести отключение каждой отдельной секции, что приводит к экономии потребляемого топлива.

По сути, этот отопительный прибор представляет собой секционную конструкцию, в которой расположены несколько нагревательных элементов. Получается так, что нагревательный элемент сразу же без посредников передает тепло корпусу самого радиатора.

Производители

В эту группу входят все три вышеописанных компании, которые занимаются производством электрических радиаторов. К примеру, Эффективная Энергетика предлагает модель Эконом. Это радиатор 4-10 секций, каждая из которых выделяет 150-200 Вт тепловой энергии. Марка Премиум – это дополнительные опции: пульт управления дистанционного типа, 4 температурных режима, программатор.

Среди моделей данной группы выделяется французский производитель, выпускающий безжидкостные электрические батареи отопления под названием Noirot. Компания предлагает несколько моделей, но все они по мощности не превышают 1 кВт.

Итальянская Sira Group, норвежская компания Nobo, приборы из Финляндии Ensto, и ряд других марок – все это присутствует на российском рынке. Выбор на самом деле немалый. У каждого производителя свой набор опций, но по функционалу все модели похожи.

Карбоновый обогреватель

Не менее уникальными являются отопительные радиаторы с нагревательным элементом, изготовленным из карбона (графита) с применением нанотехнологий.

Устройство нагревательного элемента представляет собой стеклянную трубку в которой в вакуумной среде находятся графитовые волокна.

Плюсы карбонового радиатора

Полная изоляция нагревательного элемента от влажной среды способствует   длительному сроку эксплуатации устройства.

Конструкция обогревателя может совершать автоматический разворот в диапазоне от 120одо 180о, что способствует равномерному обогреву помещения.

 Радиатор отличается тепловой инертностью, при отключении обогревателя от сети происходит моментальное остывание.

Несомненное преимущество карбонового обогревателя является отсутствие магнитного поля, при подаче напряжения обогреватель немедленно включается в рабочий режим, по способу обогрева карбоновые радиаторы аналогичны к инфракрасным обогревателям. Радиаторы отличаются высоким уровнем теплоотдачи. Спектр инфракрасного излучения равен спектру дальнего излучения (длина волны 5-20мкм), характерное использованию в инкубаторах для новорожденных детей, и наиболее соответствующим излучению тела человека.

Рис №4. Карбоновый обогреватель

Выбор карбонового обогревателя зависит от площади помещения, в котором он будет находиться, обогреватель мощность 1кВт способен обогреть площадь 10 м2. Также учитывается и кокой требуется модель обогревателя, если он выполнен поворотным, то устройство будет иметь значительные размеры, неподвижный обогреватель представляет собой достаточно компактный прибор.

Тепловые пушки

Прибор, называемый электрической тепловой пушкой, имеет настолько несложную конструкцию, что некоторые даже изготавливают его самостоятельно. Основные составляющие — нагревательный элемент и вентилятор.

Корпус из нержавейки без сварных швов выполнен в виде цилиндра, что из-за внешнего сходства с пушкой и дало название прибору. Воздух извне поступает через специальные решетки в корпусе. Внутри нагревательный элемент повышает его температуру до необходимой величины, и он опять выходит наружу через систему вентиляторов. Упрощенно можно сказать, что тепловая пушка это — тот же вентилятор, но выдающий не холодный воздух, а горячий.

Конструкция электрической тепловой пушки

Электрическая пушка работает как от двух, так и трехфазной сети. Нагревательный элемент — ТЭН или спираль. Перегрев прибора исключен из-за наличия специального термостата, автоматически отключающего питание по достижении установленной температуры. Это позволяет значительно экономить электроэнергию.

Производительность прибора зависит от объема выдуваемого воздуха: чем он больше, тем быстрее прогреется помещение. В пользу тепловой пушки свидетельствуют следующие факты:

• Легкая эксплуатация;
• Компактность и небольшая масса;
• Универсальность. Можно применять для различных целей — от ускорения высыхания поверхностей во время ремонта до отопления;
• Быстрый нагрев;
• Абсолютная безопасность.

Внимание! В помещениях, где влажность воздуха повышена, использовать электрические тепловые пушки запрещается.

Существуют и тепловые пушки, в которых система вентиляторов отсутствует. Работают такие приборы под воздействием инфракрасного излучения и прогревают не все помещение, а отдельные секторы.

В чем правда и где вымысел

Ни в коем случае нельзя сказать, что эффективность электробатарей – сплошной вымысел, а сами они никуда не годятся. Безжидкостный прибор на 10 секций общей мощностью 2 кВт действительно в состоянии обогреть комнату площадью 25 м2, как и заявляет фирма – производитель. Дело в другом: данные не слишком оригинальные изделия преподносятся нам как обогреватели, призванные совершить переворот в сфере отопительной техники. На самом деле ничего революционного в них нет, это не чудодейственные приборы с расходом электроэнергии в 3 раза ниже обычного.

Алюминиевые батареи со встроенными ТЭНами — это нечто среднее между конвекторами и инфракрасными обогревателями.

Утверждение о том, что точный контроль температуры помогает экономить электроэнергию верно. Только экономия эта незначительна по сравнению с тепловыми потерями здания, которые должен восполнить любой отопитель. Кроме того, подобным контролем оснащены почти все модели конвекторов и масляных радиаторов, исключая самые дешевые. Правда и то, что большая площадь поверхности способствует хорошей теплоотдаче, но экономии в этом никакой нет. То же касается и равномерного прогрева секций, в целом это хорошо, но расход электричества никоим образом не снижает.

Свойство электробатареи долго остывать придумано специалистами по маркетингу. Алюминиевый сплав отличается высокой теплопроводностью и остывает моментально, если прекратить нагрев. Жидкостные мини-котлы в этом отношении больше соответствуют истине. Но уж слишком мало в них жидкости, чтобы долго удерживать тепло.

Первый и самый важный тезис: электробатарея с расходом электроэнергии лампочки – это миф. Для обогрева комнаты нужно затратить столько же электричества, сколько она теряет тепла. Тезис второй: эти приборы достаточно эффективны и вполне пригодны для отопления дома или квартиры, но никаких чудес от них ждать не следует. И последнее: радиаторы со встроенными нагревателями в среднем стоят гораздо дороже конвекторов, так что о целесообразности их приобретения стоит задуматься.

Фокусы и их разоблачение

Давайте вспомним историю последних революционных изобретений, которые появлялись на рынке, заполоняли СМИ своей рекламой, массово покупались и так же быстро исчезали из оборота.

Прибор на фото должен экономить электричество. Но почему-то этого не делает.

При этом волна рекламы каждый раз создавала спрос, объясняя обывателю, что уж в этот-то раз он получит именно то, в чем давно нуждался.

Как выглядит в свете своего принципа работы и технических характеристик электрическая батарея отопления, этот новый сверхэкономичный обогреватель?

• ВСЕ детали того, как работают эти устройства, изучены очень давно. Нам предлагают обычный масляный радиатор или, в случае продвинутой безжидкостной батареи, электрический конвектор.
• Все отличия большей части предложений от привычных нам обогревателей сводятся к алюминиевому корпусу в форме обычного водяного радиатора отопления и цифровому индикатору термостата. Даже эти особенности не эксклюзивны: нам уже встречались устройства с индикацией температуры и необычным дизайном. Надо сказать, куда более привлекательным.

Конвектор Баллу Плаза 1500 дизайном далеко превосходит все электробатареи. При этом его стоимость — 3 тысячи рублей. Не 6 и не 10.

• Стоимость изделий неоправданно высока. Масляный радиатор мощностью около киловатта можно купить за 800-1000 рублей, конвектор — примерно за ту же сумму. При этом термостаты будут присутствовать в конфигурации прибора: точно так же, как электробатареи, они будут прогревать комнату до нужной температуры и отключаться до ее остывания.
• Вся экономия достигается более низкой мощностью нагревательного элемента. Понятно, что прибор с номинальной мощностью в 390 ватт будет тратить намного меньше электричества, чем двухкиловаттный обогреватель. Но и греть он будет слабее: прибор использует, то же, распределение тепла, что и любой другой конвекционный нагреватель, и, тот же, источник энергии.
• Достойны ли эти устройства внимания? Безусловно. Если бы не завышенная в несколько раз стоимость, это были бы неплохие маломощные обогреватели, позволяющие погреть на них ноги под столом или отопить очень небольшую спальню. Но при нынешних ценах они просто неинтересны.

Если вам нужен экономичный маломощный обогреватель — инструкция проста: купите самый маломощный конвектор с термостатом, настройте термостат на минимальное значение комфортной температуры — и вот перед вами ПОЛНЫЙ функциональный аналог электрической батареи.

Популярность этих отопительных приборов заставляет всерьез задуматься над качеством среднего образования в стране. Большая часть покупателей явно считает, что эти приборы обходят законы физики.

Автор полностью присоединяется к заявлению на плакате.
