Простейший расчет мощности радиаторов отопления. таблица расчетов теплоотдачи радиаторов отопления

Понятие теплоотдачи

Чтобы разобраться, сколько кВт в 1 секции биметаллического радиатора, следует изначально понять, что этот параметр означает.

Такие термины, как тепловой поток или мощность, являются определением количества тепла, которое выделяет радиатор за конкретный промежуток времени. Так теплоотдача одной секции биметаллического радиатора равна 200 Вт.

Некоторые производители применяют в обозначении мощности батареи не Ватты, а количество выделяемых калорий в час. Чтобы избежать недоразумений, следует перевести этот показатель, исходя из соотношения 1 Вт = 859,8 кал/ч.

Если сравнивать батареи из разных видов металлов, то не только теплоотдача будет у них разная, но и остальные важные параметры. Ниже приведена таблица теплоотдачи биметаллических радиаторов в сравнении с чугунными, стальными и алюминиевыми аналогами. И нее видно, что по всем показателям этот вид батарей – это лучший «кандидат» для установки в домах с централизованной системой обогрева.

Как правило, определяясь с обогревателем, следует учитывать не только то, с какой системой отопления он будет работать, но и способ подключения. Даже точно зная, сколько кВт в одной секции биметаллического радиатора и произведя все расчеты, количества элементов в готовой конструкции может не хватить для качественного обогрева помещения. Это связано с тем, что потребители либо не знают, либо просто забывают учитывать способ подключения батареи к сети.

Так нижнее подключение позволяет спрятать все трубы в пол или стену, но при этом «съедает» до 20% тепла. Если этого не учесть, когда производится расчет секций биметаллических радиаторов, то в комнате будет прохладно. Это далеко не все нюансы, которые следует учитывать перед покупкой батарей отопления.

Тип подключения батарей

Важнейший фактор, определяющий уровень теплоотдачи отопительных радиаторов, – схема их подключения. В нашей формуле она выражена коэффициентом G – его параметр зависит от характера подключения и расположения приборов:

Типы подключения

при диагональном подключении с верхней подачей и нижней обраткой – 1;
при одностороннем подключении с верхней подачей и нижней обраткой – 1,03;
при двустороннем подключении с нижней подачей и нижней обраткой – 1,13;
при диагональном подключении с нижней подачей и верхней обраткой – 1,25;
при одностороннем подключении с нижней подачей и верхней обраткой – 1,28;
при одностороннем подключении с нижней подачей и нижней обраткой – 1,28.

Как правильно сделать расчет тепловой мощности

Грамотное обустройство системы отопления в доме не может обойтись без теплового расчета мощности отопительных устройств необходимых для обогрева помещений. Существуют простые проверенные способы расчета тепловой отдачи отопительного прибора. необходимой для обогрева комнаты. Здесь также учитывается расположение помещения в доме по сторонам света.

Что надо знать для расчета тепловой мощности:

Южная сторона дома обогревается на метр кубический помещения 35 Вт. тепловой мощности.
Северные комнаты дома на метр кубический обогреваются 40 Вт. тепловой мощности.

Для получения общей тепловой мощности необходимой для обогрева помещений дома надо реальный объем комнаты умножить на представленные величины и сложить их по количеству комнат.

Важно! Представленный вид расчета не может быть точным, это укрупненные величины, ими пользуются для общего представления необходимого количества отопительных приборов. Расчет биметаллических устройств отопления, а также алюминиевых батарей проводится исходя из параметров указанных в паспортных данных изделия

По нормативам секция такой батареи равняется 70 единицам мощности (DT)

Расчет биметаллических устройств отопления, а также алюминиевых батарей проводится исходя из параметров указанных в паспортных данных изделия. По нормативам секция такой батареи равняется 70 единицам мощности (DT).

Что это такое, как понимать? Паспортный тепловой поток секции батареи может быть получен при соблюдении условия подачи теплового носителя с температурой 105 градусов. Для получения в обратной системе отопления дома температуры 70 градусов. Начальная температура в комнате принимается за 18 градусов тепла.

Важно! Надо понимать, что данные для батарей показаны, когда теплоноситель нагрет до 105 градусов. что в реальных системах бывает редко, означает и меньшую теплоотдачу

Для расчета реального теплового потока надо определить величину DT, это делается при помощи формулы:

DT= (температура носителя подачи + температура носителя обратки)/2, минус комнатная температура. Затем данные в паспорте изделия умножить на коэффициент поправочный, которые для разных значений DT приводятся в специальных справочниках. На практике это выглядит так:

Система отопительная работает в прямой подаче 90 градусов в обработке 70 градусов, комнатная температура 20 градусов.
По формуле получается (90+70)/2-20=60, DT= 60

По справочнику ищем коэффициент для этой величины, он равен 0,82. В нашем случае тепловой поток 204 умножаем на коэффициент 0,82, получаем реальный поток мощности = 167 Вт.

Как вам статья?

Мне нравитсяНе нравится

Определение мощности

Для точного расчета тепловой мощности необходимо отталкиваться от показателей тепловых потерь помещения, в котором планируется установить эти устройства.

Таблица для расчета количества радиаторов на М2

Для обычных квартир можно руководствоваться СНиПом (Строительными нормами и правилами), в которых прописаны объемы тепла из расчета на 1м 3 площади:

В панельных зданиях на 1м3 требуется 41Вт.
В кирпичных домах на 1м3 расходуется 34 Вт.

На основании данных норм можно выявить мощность стальных панельных радиаторов отопления.

В качестве примера, возьмем комнату в стандартном панельном доме с габаритами 3,2*3,5м и высотой потолков в 3 метра. Первым делом определим объем помещения: 3,2*3,5*3=33,6м 3. Далее обратимся к нормам СНиП и найдем числовое значение, которое соответствует нашему примеру: 33,6*41=1377,6Вт. В результате, мы получили количество тепла, необходимое для обогрева комнаты.

Зонирование

Художники-оформители не советуют поддаваться веяниям моды и копировать дизайнерские идеи без учета габаритов, расположения и других нюансов. Перед началом планировки и расстановки мебели продумывают каждую деталь.

Есть несколько простых правил, которых советуют придерживаться мастера:

Пусть в комнате будет естественного освещения. Для этого сносят лишние стены (кроме несущих).
Если комнаты в квартире небольшие (12 кв м или 16 кв м), планировка кухни, совмещенной со столовой, станет правильным решением.
Если вентиляционная система спланирована неправильным образом, запах еды будет распространяться в квартире.

Сравнивание отопительных приборов различных типов

Теплопроизводительность – одна из основных параметров, но есть и иные, не меньше важные. Выбирать батарею лишь на основании потребного потока тепла – неверно. Необходимо понимать, при каких условиях тот или другой отопительный прибор выдаёт указанный поток и как долго он отслужит в вашей системе отопления дома. Благодаря этому корректнее рассмотреть все важные технические свойства секционных типов нагревателей, а конкретно:

металлические;
биметаллические;
чугунные.

Проведем сравнивание отопительных радиаторов по следующим ключевым показателям, играющих первоочередную роль при их подборе:

теплопроизводительность;
допустимое рабочее давление;
давление опрессовки (проверки);
вместительность;
масса.

Примечание. Самую большую нагревательная степень носителя тепла мы не принимаем к сведению, потому как у батарей всех видов она очень большая, что выполняет их пригодными к использованию в зданиях жилого фонда по этому параметру.

Показатели рабочего и испытательного давления актуальны для выбора батарей касательно к разным системам теплопроводов. Если в загородных домах или домах за городом давление носителя тепла нечасто превосходит 3 Бар, то при централизованном теплоснабжении оно достигает от 6 до 15 Бар в зависимости от этажности строения. Нужно всегда помнить и о гидроударах, нередких в центральных сетях при пуске их в работу. Благодаря этому не всякий отопительный прибор рекомендуется включать в такие сети, а сравнивание отдачи тепла лучше проводить с учетом параметров, указывающих на надёжность изделия.

Вместительность и масса элементов отопления занимают важное место в частном домостроительстве. Знание емкости отопительного прибора сможет помочь высчитать общее кол-во воды в системе и оценить расход энергии тепла на ее нагрев. Вес прибора важен для определения метода крепления к внешней стене, выстроенной, к примеру, из пористого материала (газоблока) или по технологии каркасного строительства

Вес прибора важен для определения метода крепления к внешней стене, выстроенной, к примеру, из пористого материала (газоблока) или по технологии каркасного строительства.

Для знакомства с ключевыми тех. характеристиками мы приведем в таблице данные хорошего изготовителя отопительных приборов из алюминия и биметалла – фирмы RIFAR, а еще параметры батарей из чугуна МС-140.

Особый случай

Среди прочих отопительных приборов я упомянул регистры, или трубчатые радиаторы. При неказистом внешнем виде их делает очень привлекательными невысокая цена.

Самостоятельно сваренный регистр обходится владельцу в цену труб и электродов.

Поскольку регистр обычно варится в кустарных условиях, о каких-то паспортных значениях мощности речь не идет. Как выполнить расчет радиаторов этого типа?

Вот инструкция:

Тепловой поток от одной горизонтальной секции вычисляется по формуле Q=3,14*D*L*k*Dt. В ней Q-мощность (Вт), D и L — диаметр и длина секции (в единицах СИ — метрах), k — коэффициент теплопередачи (для круглой стальной трубы он равен 11,63 Вт/м2*С), а Dt — наш старый знакомый, тепловой напор.

Как-то так.

В многосекционном регистре фактическое значение Dt для верхних секций уменьшается, поскольку они находятся в восходящем теплом потоке воздуха. Поэтому для них вводится дополнительный коэффициент 0,9.

Давайте сопроводим знакомство с формулой очередным примером. Дано: 6 секций длиной 4 метра и внешним диаметром 108 мм.

Подчеркиваю: нам нужен внешний диаметр, а не условный проход, примерно равный внутреннему диаметру. Эти значения различаются на удвоенную толщину стенки.

Регистр будет работать при температуре воды 75 градусов, и прогревать помещение до 22С. Подставляем данные в формулу: для первой секции мощность равна 3,14*0,108*4*11,63*(75-22)=836 ватт.

Мощность второй и остальных секций составит 836*0,9=752 ватта. Суммарная мощность прибора — 836+752*5=4600 (с округлением) ватт.

План Б: простой расчет регистра по площади. Данные верны для потребности в тепле 100 Вт/м2.

Как рассчитываются стальные радиаторы

Стальные батареи панельного типа считаются новинкой в сфере отопительных бытовых приборов. Их особенностью являются более компактные габариты. Теплоотдача стальных радиаторов по сравнению с обычными секционными радиаторами батареями на порядок выше. В состав конструкции может входить несколько гофрированных металлических панелей(1,2 или 3 шт.). Под панелями понимаются пластины, сквозь которые теплоноситель поступает в систему. Перед тем, как рассчитать панельные радиаторы по мощности, нужно вооружиться информацией об основных разновидностях этих приборов.

Данные из таблицы мощности стальных радиаторов отопления:

Трехпанельные. Массивность приборов объясняется наличием 3-х панелей, оснащенных оребрением. Маркируются 33.
Двухпанельные. Число пластин сокращено до двух. Маркировка — 22.
Двухпанельные плюс одна пластина (21).
Однопанельные с одной пластиной. Отличаются небольшой мощностью, легким весом и компактными размерами (11).
Только панель без оребрения (10).

Расчет мощности подобных приборов также проводится по площади, только отталкиваются не от квадратного метра, а от кубического.

Требования СНиП:

В домах из кирпича на 1 м3 требуется 34 Ватт.
В панельных зданиях на 1 м3 необходим 41 Ватт.

Держа во внимании эти нормы, можно произвести расчет любого помещения. Знание высоты потолков обязательно.

Пример расчета:

Панельное здание имеет габариты 3,2 на 3,5 метров, при высоте потолка 3 м. Для определения объема нужно перемножить 3,2, 3,5 и 3: в результате получается 33,6 м3. Эта цифра умножается на коэффициент для панельного дома (41).Итог — 1378 Вт. Чтобы получить максимально точное значение, применяют таблицу расчета стальных радиаторов отопления. В ней отображена информация по каждой климатической зоне и характеристикам объекта.

Окна

Чаще всего именно эти конструкционные элементы становятся виновниками утечки от 14 до 30% тепла. Для более точного вычисления нужно учесть их размеры и уровень утепления. Это объясняет наличие двух расчетных коэффициентов.

Отношение площади окна к площади пола:

10% — 0,8
20% — 0,9
30% — 1,0
40% — 1,1
50% — 1.2

Последняя цифра – это коэффициент.

Тип стеклопакетов:

Трехкамерные — 0.85.
Двухкамерные — на 1.0.
Деревянные двойные рамы — на 1.27 или на 1.3.

Рассматривая стены и кровлю, в учет берут тип материала и изоляции: поэтому коэффициентов получается также два.

Утепление:

Стена из кирпича обычной толщины берется за основу. Коэффициент равен единице.
При небольшой толщине коэффициент принимается за 1.27.
Хорошо утепленные конструкции с толщиной теплоизоляции не менее 10 см: поправочное число 0.8.

На что влияют размеры алюминиевых радиаторов отопления

размеры батарей отопленияДля состыковки отдельных элементов алюминиевого радиатора с трубопроводами отопительной конструкции, пользуются монтажным комплектом для установки, в который входят:

специальные кронштейны для навешивания батареи на стену в количестве 2-4 штуки;
кран Маевского – устройство для стравливания воздуха, попавшего в систему;
ключ, предназначенный для крана;
проходные радиаторные пробки с диаметром в 3/4 или ½ правого или левого типа;
заглушки для отопительного прибора, их еще называют глухими пробками;
иногда также имеются дюбеля, чтобы закрепить кронштейны.

В зависимости от типа изготовления радиатора из алюминиевого сплава, отопительный прибор бывает литым или экструзионным:

благодаря литью батарея становится прочной и надежной. В данном случае секции слагаются из отдельных деталей, отлитых целиком и затем собранных в единый отопительный прибор. Нижнюю его часть приваривают самой последней;
в процессе применения экструзионного оборудования происходит продавливание нагретого алюминиевого сплава сквозь специальную металлическую пластину, имеющую отверстия. Такой способ позволяет сделать длинный алюминиевый профиль требуемой формы. Когда он остывает, его делят на отрезки, которые соответствуют размерам прибора. Только потом приваривают верх и низ батареи. В данном случае отрегулировать радиатор по длине невозможно, а секции к нему нельзя ни прибавить, ни отнять. В продаже экструзионные приборы встречаются достаточно редко.

Оребрение

Оребрение служит для увеличения общей площади теплоотдачи отопительного прибора. В современных моделях применяют различные конструктивные решения, которые делают оребрение более эффективным.

Эффективность теплоотдачи повышается благодаря вводу в конструкцию дополнительных ребер, а также профилированию конвекционных каналов между ребрами. В радиаторах Tenrad каналы образуют конфузор, благодаря которому повышается скорость потока воздуха, что увеличивает интенсивность конвективного теплообмена. Наружные кромки ребер закругляют, чтобы повысить травмобезопасность.

Шестисекционные радиаторы.

«Расчет с учетом» особенностей комнаты

Это самый сложный метод, но он даст практически точные цифры благодаря большому количеству различных коэффициентов. Они относятся не к системе отопления, а только к особенностям помещения, к способам установки батарей. Формулу используют ту же:

Для получения требуемой теплоотдачи, которую потом придется делить на тепловую мощность одной секции, метраж (не объем!) комнаты сначала умножают на среднюю норму мощности для 1 м2. Она не зависит от региона и составляет 100 Вт. Затем результат по очереди перемножают с коэффициентами А, В, С, D, Е, F, G, H, I и J.

«А» — число внешних стен комнаты

В большей степени, именно от их количества сильно зависят теплопотери:

внешняя стена — лишь одна: 1,0;
две внешние стены — 1,2;
внешних стен — три: 1,3;
четыре стены — 1,4.

«B» — ориентация помещения

Минимум тепла сохраняется в комнатах, смотрящих окнами туда, где всегда мало солнечного света: на север или восток, где солнечные лучи «отмечаются» только по утрам:

окна выходят на восток либо на север — 1,1;
комната расположена на западной или на южной стороне — 1,0.

«С» — степень утепления

Качественная теплоизоляция дает шанс максимально сохранить тепло в помещении:

кладка в 2 кирпича или утепленные наружные стены — 1,0;
нет утепления снаружи — 1,27;
очень высокий уровень утепления (если были проведены теплотехнические расчеты) — 0,85.

«D» — климат в регионе

Эти условия учитывает и СНиП, без их учета невозможно ни одно капитальное строительство. Тут используют средние показатели температуры декабря, его самой холодной декады. Эти данные необходимо узнать в гидрометеорологической службе города (района):

до -10° — 0,7;
до -15° — 0,9;
не ниже -20° — 1,1;
от -25° до -35° — 1,3;
от -35° или ниже — 1,5.

«Е» — высота потолков

Как уже было отмечено, и нормы СНиП (от 60 до 200 Вт на 1 м2), и среднее значение (100 Вт), использующееся в этом случае, подразумевают стандартную высоту потолков — 2700 мм. Если они не «дотягивают» до этой цифры, то выбирают коэффициент 1,0. Когда высота ее превосходит, то для умножения берут другой:

1,05, если высота находится в пределах 2800-3000 мм;
1,1 для 3100-3500 мм;
1,15 для 3600-4000 мм;
1,2, если высота потолка более 4100 мм.

«F» — помещение, находящееся выше

Так как через потолок помещения с большей охотой уходит поднимающийся вверх теплый воздух, в этом случае большое значение имеет верхний этаж. Эти коэффициенты выглядят так:

сверху чердак или другое неотапливаемое помещение — 1,0;
утепленный чердак и кровля — 0,9;
отапливаемая комната — 0,8.

«G» — качество оконных конструкций

Разные пластиковые окна имеют неодинаковые характеристики. Особняком стоят обычные оконные конструкции, сильно повышающие коэффициент:

деревянные рамы старого образца с двойным остеклением — 1,27;
однокамерный стеклопакет с двумя стеклами — 1,0;
двойной стеклопакет либо однокамерный, но имеющий аргановое покрытие, — 0,85.

«H» — площадь остекления комнаты

Независимо от качества оконных конструкций большее количество теплопотерь происходит из-за впечатляющей площади окон. Этот коэффициент зависит от соотношения площади оконных проемов и общего метража помещения:

менее 0,1 — 0,8;
от 0,11 до 0,2 — 0,9;
0,31-0,4 — 1,1;
от 0,41 до 0,5 — 1,2.

«I» — схема подключения радиаторов

Эффективность отопления зависит от того, каким образом батареи подключают к трубам — как к подающим, так и к обратным. Самый лучший вариант — диагональное подключение: первая сверху, вторая снизу. Он (на рисунке обозначен буквой А) соответствует коэффициенту 1,0.

Б — 1,03;
В — 1,13;
Г — 1,25;
Д, Е — 1,28.

«J» — степень открытости батарей

Любая искусственная (либо имеющаяся) преграда может немного повлиять на теплообмен. В этом случае коэффициента 1,0 «заслуживает» радиатор, расположенный под подоконником. Другие отопительные приборы с «препятствием»:

находящиеся на стене безо всяких «ограничителей» — 0,9;
прикрытые сверху выступом ниши — 1,07;
имеющие ограждения из подоконника и из декоративного кожуха, но только с фронтальной стороны — 1,12;
батареи, полностью закрытые декоративным элементом, — 1,2.

Все коэффициенты сначала записывают на бумагу, затем, умножив метраж на среднюю норму (100 Вт), начинают по порядку умножать на коэффициенты. Получившийся результат делят на теплоотдачу 1 секции (для понравившейся модели), получая необходимое количество секций. Если такие вычисления не вдохновляют на «подвиги», то можно воспользоваться онлайн-калькуляторами. Однако эта работа только кажется трудной, на деле ничего сложного нет.

Также, вы можете воспользоваться нашим онлайн калькулятором для расчета отопления.

Какой способ выбрать, зависит лишь от силы желания хозяев основательно разобраться в вопросе. Подробную информацию можно почерпнуть из этого видео:

На какой площади лучше устанавливать? Таблица для расчета теплоотдачи

Для нормальной работы панельной системе требуется циркуляционный насос, который не везде можно установить. В трубах квартир и так присутствует гидравлическое давление, а для частного дома можно приобрести насос, поэтому основная область применения панельных радиаторов — квартиры и дома не самой большой площади и без повышенной влажности.

Панельные радиаторы — отличное отопительное решение для офисных помещений, поскольку их легко приспособить под любую дизайнерскую задумку, а энергоэффективность и низкая стоимость — залог быстрой окупаемости.

Фото 2. Таблица для расчета теплоотдачи панельных радиаторов типов 11, 22 и 33 в зависимости от длины и высоты приборов.

Теплоотдача батарей

Принцип функционирования радиатора

Прежде чем приступать к вычислению эксплуатационных параметров, нам нужно понять, как работает отопительная батарея, и какую величину нам нужно рассчитать для оценки ее эффективности.

Радиатор (неважно, водяной или электрический с масляным теплоносителем) функционирует по достаточно простому принципу:

Внутри устройства находятся резервуары, по которым циркулирует нагретый теплоноситель. Горячее вещество поднимается вверх, остывшее – опускается вниз, потому жидкость постоянно находится в движении.

Распределение теплоносителя внутри устройства

При движении теплоноситель контактирует со стенками резервуаров, отдавая им часть своего тепла. При этом – чем длительнее время контакта и чем больше разница температур, тем больше тепла отдает жидкость.
Нагреваясь изнутри, стенки, в свою очередь, передают тепловую энергию в окружающую среду, нагревая воздух.
Для повышения эффективности теплопередачи радиаторы отопления делают в форме ребер, увеличивая площадь поверхности, контактирующей с воздухом. Иногда на поверхности закрепляют дополнительные металлические пластины – они тоже служат для ускорения теплообмена.

Конвекция тепловых потоков в помещении

Мощность радиаторов – стальных, чугунных, алюминиевых, биметаллических и т.д. – определяется тем, сколько тепла они могут отдать в окружающую среду за единицу времени. В паспортах к отопительным батареям этот параметр чаще всего прописывают.

Подбор оптимальной теплоотдачи устройства очень важен:

В системах централизованного отопления избыточная теплоотдача приводит к перегреву помещения. В итоге нам приходится нести расходы либо на дополнительное проветривание, либо на установку термоклапанов – сам же микроклимат при этом серьезно ухудшается.
Если же производительности установленных устройств будет недостаточно, то они будут вынуждены работать на пределе своих возможностей. С одной стороны, это существенно снижает ресурс изделия, а с другой – приводит к периодическому «недотопу», когда температура в помещении ощутимо снижается, несмотря на все старания водогрейного котла.

При недостатке мощности в помещении будет холодно даже при работе системы на пределе возможностей

Кроме того, при сильной нагрузке аппарат может банально выйти из строя. Это в первую очередь касается электрических моделей, потому мощность масляного радиатора нужно подбирать с запасом примерно в 20-25%.

Факторы, влияющие на теплоотдачу

Если проанализировать информацию от производителей и экспертов, то можно увидеть, что, например, мощность алюминиевых радиаторов отопления значительно превышает аналогичный показатель у чугунных моделей старого типа.

Это обусловлено различиями в конструкции и в материале:

Во-первых, чем больше внутренний объем батареи, тем больше теплоносителя в нее поступает, и тем больше энергии она отдаст. Поэтому вполне логично, что крупное устройство будет греть эффективнее, чем компактное (при прочих равных условиях, естественно). Цена тоже будет отличаться, и не только за счет разницы в стоимости использованного для производства батареи материала.

Внутренняя полость алюминиевого радиатора

Во-вторых, производительность зависит от температуры поступающего теплоносителя: чем горячее будет вода, тем больше тепла из нее получится извлечь.
В-третьих, чем лучше материал проводит тепло, тем выше будет его теплоотдача. Наименее эффективными по этому показателю являются изделия из чугуна, а за лидирующие позиции конкурируют медные, алюминиевые и биметаллические модели.

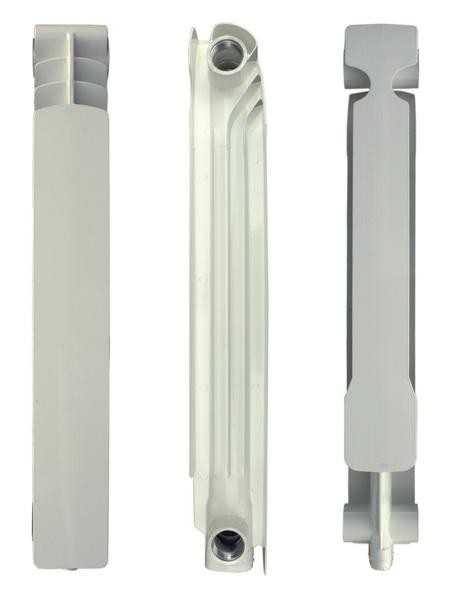

Фото отдельной секции

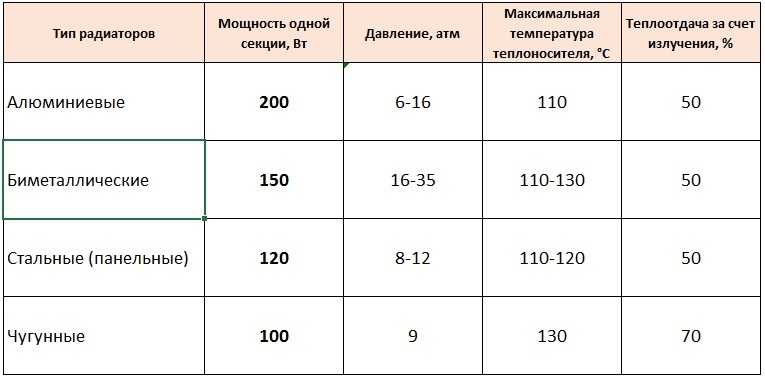

Для сравнения ниже приводится таблица мощности радиаторов разного типа. Более подробные сведения о тепловой эффективности некоторых моделей отопительных батарей вы можете найти на схемах, приведенных в статье.

Тип радиатора	Теплоотдача одной секции, Вт	Объем теплоносителя в одной секции, л
Алюминиевый, межосевое расстояние 500 мм	183	0,27
Алюминиевый, межосевое расстояние 350 мм	139	0,19
Биметаллический, межосевое расстояние 500 мм	204	0,2
Биметаллический, межосевое расстояние 350 мм	136	0,18
Чугунный, межосевое расстояние 500 мм	160	1,45
Чугунный, межосевое расстояние 300 мм	110	1,1

Нужно отметить, что мощность стальных радиаторов отопления, которые имеют панельную структуру, указывается из расчета на все изделие в целом, в то время как для секционных конструкций инструкция часто содержит два значения: теплоотдача секции и этот же параметр для всего радиатора.

Таблица мощности стальных радиаторов отопления: цифры приведены для изделий компании Kermi 11, 22 и 33 типа.

Еще один пример расчета

За пример взято помещение площадью 15 м2 и с высотой потолка 3 м. Рассчитывается объем комнаты: 15 х 3=45 м3. Известно, что для обогрева помещения в местности со средним климатом нужно 41 Вт/1 м3.

45 х 41 = 1845 Вт.

Принцип тот же, что и в предыдущем примере, но не учитываются потери теплоотдачи из-за окон и двери, что создает определенный процент погрешности. Для правильного расчета нужно знать, сколько выдаёт тепла каждая из секций. Рёбра могут быть в разном количестве у стальных панельных батарей: от 1 до 3. Сколько рёбер у батареи, на столько и усилится теплоотдача.

Чем больше теплоотдача от системы отопления, тем лучше.

Что влияет на теплоотдачу

При выборе модели обогревателя нужна таблица мощности стальных радиаторов, которую потребителям должен предоставлять производитель или продавец-консультант.

Так же следует учесть несколько нюансов, которые им присущи:

Перед покупкой новых батарей отопления следует поинтересоваться, какая температура теплоносителя в системе. Чем она горячее, тем выше будет нагрет радиатор, а значит, и теплоотдача будет больше. Узнав точную температуру, нужно сравнить ее с показателями выбранной модели, которые указываются в техпаспорте. Для безопасной и эффективной работы они должны совпадать.
Размер радиатора имеет значение. Чем он больше, тем дольше в нем находится носитель, а от этого горячее становятся его стенки.
Теплопроводность материала так же важна. В данном случае речь идет о листовой стали не более 1.5 мм толщины, что указывает на способность быстро нагреваться.

Из таких нюансов складывается мощность панельных радиаторов, поэтому при ее расчете следует учитывать все их параметры.

Сравнивание отопительных приборов различных типов

металлические;
биметаллические;
чугунные.

теплопроизводительность;
допустимое рабочее давление;
давление опрессовки (проверки);
вместительность;
масса.

Таблица: теплоотдача радиаторов отопления

Расчет на 1 (11 тип), 2 (22 тип), 3 (33 тип) ребра

Теплоотдача отопительного устройства должна быть не менее 10% от площади помещения, если высота потолка менее 3 м. Если потолок выше, то прибавляется еще 30%.

В комнате батареи устанавливаются под окнами у наружной стены, вследствие чего, тепло распространяется самым оптимальным образом. Холодный воздух из окон блокируется тепловым потоком из радиаторов, идущим вверх, тем самым исключает образование сквозняков.

Если жилое помещение расположено в районе с суровыми морозами и холодными зимами, нужно полученные цифры умножать на 1,2 – коэффициент теплопотери.

Специфики приобретения отопительных приборов

Во время покупки разных батарей необходимо обязательно выучить их технические параметры. которые есть в сопроводительной документации. Тут указывается их КПД и иные характеристики. К ним можно отнести:

Мощность. которая может быть указана в расходе воды либо прочего вида носителя тепла, либо же может быть предоставлена в виде ватт.
Размеры батареи. которые могут быть очень разнообразными. Высота в большинстве случаев может меняться от 200 до 600 мм. Маленькие изделия в большинстве случаев делаются из стали, а вот высокие очень часто являются чугунными или сделанными из современных и уникальных материалов. Необходимо ориентироваться на расстояние, которое есть между полом и окном помещения.
Напор. для которого предназначается прибор. Каждая система обогрева обладает собственным напором. Он может быть низкотемпературным, среднетемпературным или высокотемпературным. В большинстве случаев в документации к изделиям указывается тепловая отдача, причем она может быть представлена, к примеру, в подобном виде 55/45. В данном случае использовать батарею можно например если тепловой носитель, который проходит через него, станет иметь температуру 55 градусов, а охлаждается он до 45 градусов.

Выбираем конкретную модель радиатора

После того как вы определились с видом и типом необходимых вам радиаторов отопления, пришло время рассчитать и выбрать конкретные модели данных радиаторов, которые будут обладать необходимыми техническими параметрами.

Рассчитываем тепловую мощность

А как правильно выбрать радиаторы отопления, чтобы достигался должный уровень тепла и комфорта? Для этого нужно рассчитать тепловую мощность радиаторов, планируемых к покупке. Для определенных стандартных условий требуется тепловой мощности от 0,09 до 0,125 киловатт на один квадратный метр помещения. Именно такой мощности должно хватать для создания оптимальных климатических условий в помещении.

Теперь о том, что подразумевается под стандартными условиями. Все просто, это комната, в которой имеется окно с деревянной рамой и трехметровые (не выше) потолки, а также входная дверь. При этом по трубам отопления течет горячая вода семидесятиградусной температуры. Если у вас такие же условия значит умножив 0,125 на площадь комнаты вы получите мощность радиатора или радиаторов (если их потребуется несколько) необходимых для помещения. Далее остается посмотреть в паспорт конкретных радиаторов и, узнав там тепловую мощность одной секции или всего радиатора, выбрать необходимую модель.

Но это простой расчет, на самом деле необходимо учесть некоторые другие факторы, которые в данном случае будут иметь влияние:

Можно уменьшить мощность радиаторов 10 — 20 % если у вас в помещении установленны пластиковые энергосберегающие стеклопакеты, потому как примерно на столько они снижают теплопотери помещения.
Если окон в комнате имеется не одно, а два, то надо поставить под каждым из них по радиатору. Их совместная мощность должна на 70 % превышать нормативный показатель. Таким же образом поступим и в случае углового помещения.
При повышении или понижении температуры горячей воды на каждые 10 градусов мощность прибора также повышаем (либо снижаем) на 15-18 %. Все дело в том, что если температура теплоносителя уменьшается, то мощность радиаторов отопления падает.
Если потолки выше, чем три метра, тепловую мощность нужно опять-таки увеличить. Увеличение нужно производить во столько раз во сколько раз выше за 3 метра потолки в помещении. Если потолки ниже значит нужно производить уменьшение.

При подсчетах учтем, как будут подключаться наши радиаторы. Вот несколько рекомендаций по этому поводу:

Если теплоноситель заходит в радиатор снизу, а выходит сверху, то тепла будет теряться прилично – от 7 до 10%.
Боковая односторонняя подводка делает неразумной установку радиаторов длиной более 10 секций. В противном случае последние от трубы секции останутся практически холодными.
Увеличивает теплоотдачу от 10 до 15 процентов приклеивание на стену позади радиатора специального светоотражающего изоляционного материала. Например, это может быть такой материал, как Пенофол.

Определяем нужные габариты

При покупке радиатора надо точно знать следующие моменты:

Какого типа у вас подводка – скрытая или открытая;
Как подведены трубы к радиатору, из пола, со стены, сверху, сбоку и т. д;
Диаметр труб отопления;
Расстояние между трубами (межосевое расстояние).

Также предусматриваем такое размещение радиатора, чтобы воздух мог его свободно обтекать – иначе от 10 до 15 % тепла помещение не дополучит. Нормы по размещению радиаторов таковы:

Расстояние радиатора от пола – от 7 до 10 см;
расстояние от стены – от 3 до 5 см;
расстояние от подоконника – от 10 до 15 см.

Основные нормы по размещению радиаторов.

Завершающий этап покупки радиаторов

Теперь, если у вас автономное отопление, вы можете, взяв с собой эти расчеты, смело направляться в магазин за отопительными приборами. А вот жителям многоэтажки с централизованной СО есть смысл сначала сходить в ДЭЗ, узнав, какое в вашей отопительной системе рабочее давление. От этого параметра и будем отталкиваться, решая, какой радиатор отопления лучше выбрать. Указанное в паспорте прибора давление должно быть выше, чем названное работниками ДЭЗа, чтобы получился некий запас. Ведь не стоит забывать, что в каждом новом сезоне отопительные приборы испытывают опрессовочным давлением, которое в 1,5 раза больше рабочего.
