Газовые котлы агв: что это такое и как работает такое отопление, как выбрать котел, инструкция монтажа

Газовые котлы АОГВ-11.6-3 Ростов: подробная инструкция

В наше время все больше и больше имеют распространение современные импортные газовые котлы. Однако, стоимость их достаточно высока, и для того, что бы они корректно работали, порой необходимо переделывать всю отопительную систему в частном доме.

Заменить старые радиаторы на новые алюминиевые, разводку из стальных труб на трубы из полипропилена, поменять расширительный бак на мембранный, установить циркуляционный насос и т.д. Не всех это устраивает, а у многих, элементарно нет средств на замену котла и системы АГВ отопления.

Котлы АОГВ-11,6-3 производства «Ростовгазоаппарат» г. Ростов когда-то были очень популярны, ввиду неплохих отзывах, своей дешевизны и дешевизны запчастей, простоты конструкции и устройства, да, и выбор напольных газовых котлов был тогда небольшой.

Однако, и по сегодняшний день в тысячах домов применяется ростовский котел АОГВ. Разберем детально эти котлы, рассмотрим основные технические характеристики, принцип работы, возникающие неисправности и составим инструкцию для пользователя.

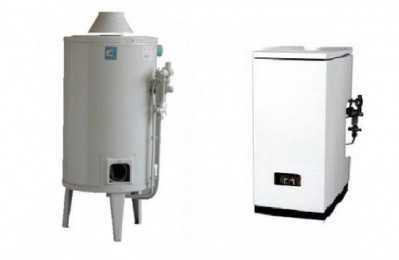

Круглый и прямоугольный тип котлов АОГВ-11,6-3 Ростов

— одноконтурные АОГВ (только для отопления)

— двухконтурные АКГВ (отопление и горячее водоснабжение)

Также они подразделяются по тепловой мощности. Чаще встречаются модели с маркировкой АОГВ-11,6 и АОГВ-17,4 мощностью 11 кВт и 17кВт соответственно. Они применяются для обогрева помещений до 150 кв. метров. Для отопления дома площадью до 250-300 метров используются газовые котлы АОГВ-23 или АОГВ-29. Ростовские напольные газовые аппараты выпускаются в круглом и прямоугольном исполнении.

Устройство напольного котла АОГВ-11.6-3

Ростовский газовый котел состоит из кожуха, стального трубчатого теплообменника, газовой горелки и автоматики, включающую в себя терморегулятор, магнитный клапан, термопару, запальник и датчик тяги. Также в комплект входит газовый кран для подачи и перекрытия газа и зонт-обтекатель.

Круглый и прямоугольный тип котлов АОГВ-11,6-3 Ростов

Устройство котла АОГВ-11,6-3 круглой формы

Таким образом, если летом вам понадобится горячая вода, придется включать отопление. Но это является недостатком большинства отечественных напольных газовых котлов. В таком случае, на помощь придет, установленная газовая колонка или электрический водонагреватель.

Принцип работы газового котла АОГВ

Строение, внешний вид и принцип работы ростовского напольного котла очень напоминает котлы АОГВ-11.6-3 Жуковский. Для обеспечения нагрева теплоносителя и автоматического регулирования и безопасности работы используются следующие элементы:

1. Магнитный клапан, предназначенный для приостановки подачи газа к основной горелке и запальнику, если он погас, а также принимает сигнал от датчика тяги, в случае ее полного или частичного отсутствия.

2. Терморегулятор имеет два положения(вкл./выкл). Предназначен для автоматического поддерживания заданной температуры теплоносителя в трубчатом теплообменнике, посредством передачи сигнала на газовую горелку. Температура выставляется при помощи ручки в диапазоне от 50 до 90 градусов.

3. Датчик тяги срабатывает при отсутствии тяги в дымовом канале. Перадавая сигнал на запальник, магнитный клапан прекращает подачу газа к запальнику и основной горелке.

Автоматика котла АОГВ

Газовые котлы АОГВ-11.6-3 и 17,4 г. Ростов для подключения теплоносителя имеют на боковой стороне два штуцера с наружными резьбами, диаметром 1 1/2 дюйма или 40 мм. У котлов АОГВ-23 и 29, этот диаметр равен 50 мм или 2 дюйма.

У двухконтурных моделей, на той же стороне расположены два вывода под горячую воду, диаметром 15 мм или 1/2 дюйма.

Газ подключается при помощи специальной гибкой газовой гофрированной подводки (шланга), выполненной из нержавейки. Шланг вкручивается в тройник, к которому закреплены терморегулятор и магнитный клапан.

Когда все правильно подсоединено, система запитана водой, открываете газовый кран. При помощи ручки терморегулятора выставляете необходимую температуру воды.

Схема обвязки и подключения котла типа АОГВ

Схема обвязки котла АОГВ

— простота конструкции — недорогие запчасти — несложный монтаж и работа при замене запчастей — возможность использования в старых открытых системах отопления — совместим со стальными трубами и чугунными радиаторами — невысокая цена аппарата

Недостатки котлов АОГВ

— устаревшая конструкция аппарата

— периодические неисправности в работе автоматики: не горит запальник, не работает кнопка на клапане или термопара, котел часто отключается и т.д.

— с каждым годом всё трудней найти запчасти, ввиду появления на рынке более современных моделей отопительных напольных газовых котлов

Смотрите видео:

Технические характеристики различных моделей АГВ

Из старых моделей всенародной любовью пользовался АГВ-80, позже – модель 120, сейчас устанавливают АОГВ-23,2-1 АКГВ-23,2-1. Информация об объеме теплоносителя и производительности содержится в самих названиях моделей. Например, в АГВ-80 объем воды составляет 80 литров, в названии АГВ-11 указана производительность – 11 киловатт. КПД современных аппаратов – от 75%. Производительность старых модификаций, в названии которых указан объем теплоносителя, составляет:

АГВ-50 – 5 киловатт;
АГВ-80 – 5.2 киловатт;
АГВ-120 – 10 киловатт.

Современные модели оснащают импортными датчиками и автоматикой Honeywell. Улучшено поджигание, теперь аппарат оснащен пьезоэлементом. Усовершенствован дизайн: новые модели хорошо выглядят, а покрытие корпуса стало более устойчивым к повреждениям. Появились модификации с водяным контуром, что позволяет обеспечить экономичное отопление и горячее водоснабжение. Так, модель АКГВ-23,2-1 положительно оценена отечественными потребителями.

Преимущества газовых аппаратов

Экономичность. Сам аппарат российского производства обходится покупателю существенно дешевле, чем зарубежные аналоги. Это одно из важнейших достоинств. Отопление тоже обходится относительно дешево. Наши соотечественники, чтобы еще больше сократить расходы, устанавливают дополнительную автоматику, которая отключает насосы при прекращении нагрева воды.

Простота конструкции. Чем проще система, тем реже она ломается и требует ремонта. Конструкция АГВ проста, аппарат не нуждается в особом уходе, обслуживании. С ремонтом тоже не возникает особых сложностей, обходится он относительно недорого, запасные детали доступны.

Независимость от подачи электроэнергии. Аппарат не нуждается в электричестве для работы и поэтому никак не реагирует на его отключение.

Обратим внимание на недостатки

Громоздкость. Массивный котел занимает много места, а его ножки затрудняют уборку в той части помещения, где он установлен. Впрочем, проблема решается: появились современные модели для АГВ-отопления – настенные котлы. Поэтому указанный недостаток касается только напольных аппаратов.

Неудобство эксплуатации. Этот минус относительный, т.к. все познается в сравнении. Импортные аналоги проще в эксплуатации, чем российские.

Длительное время прогрева. Помещение прогревается довольно долго – это минус, зато и остывает долго, что уже можно считать достоинством.

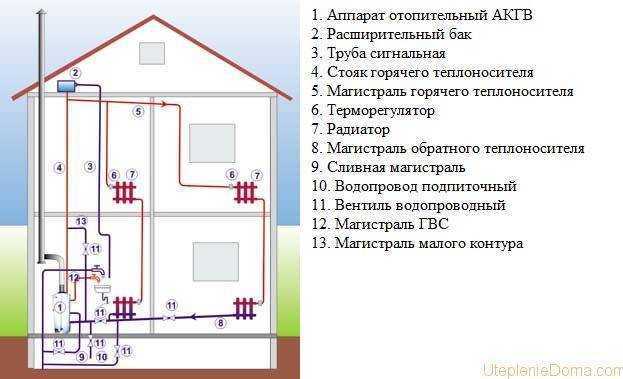

Схема АГВ-отопления и горячего водоснабжения

Постоянный рост коммунальных тарифов и непрозрачная система ценообразования привели к тому, что многие жильцы многоквартирных домов стали отказываться от централизованного теплоснабжения. В качестве альтернативы выбирают АГВ-отопление. Для установки газового аппарата требуется получить специальное разрешение компетентных служб. Как правило, его проще оформить, если квартира расположена в малоэтажном доме старой постройки, т.к. в них есть большие печные дымоходы. Возможен вариант установки съемного дымохода, который выводится наружу через отверстие в стене. Получить соответствующее разрешение на оборудование автономного отопления в квартире не просто, но возможно.

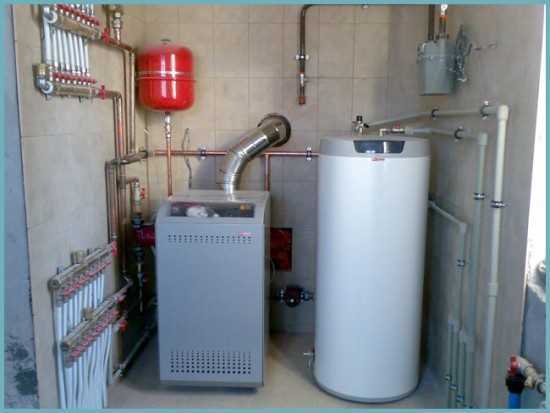

Внешний вид современной системы АГВ-отопления в квартире

Основной критерий выбора аппарата – мощность. При ее расчете обязательно нужно учитывать климатические условия и степень теплоизоляции помещения. Оптимальная удельная мощность АГВ для установки в южных регионах 0,7-0,9, для северных – 1,5-2 киловатт. Желательно также учитывать длину труб, коэффициент сопротивления материала. Это обычно затруднительно, поэтому лучше обратиться к специалистам, способным правильно рассчитать необходимые параметры.

Газовые котлы АОГВ-11.6-3: инструкция по применению

В России и на всем постсоветском пространстве, наряду со старыми «советскими» котлами отопления АГВ, имеют большое распространение и разные отзывы газовые котлы АОГВ-11.6-3 Ростов или Жуковский. Данные аппараты работают на газе, а он, как известно, самый дешевый вид топлива на сегодняшний день. Кроме того, котлы АОГВ достаточно неприхотливы и не требуют каких-то специальных условий для их работы.

В этой статье попытаемся разобраться в котлах АОГВ, что это такое, рассмотреть технические характеристики энергонезависимых газовых котлов отопления АОГВ-11.6, недостатки, цены и составить для себя инструкцию по применению.

АОГВ что это такое

Многим из тех, кто озадачился покупкой газового котла АОГВ, сначала может показаться непонятным такое название котла. На самом деле всё просто.

АОГВ — это аббревиатура, ее расшифровка — Аппарат Отопительный Газовый Водонагревательный. Цифра, которая стоит после этой аббревиатуры, указывает на мощность газового котла. Например, расшифровка аббревиатуры АОГВ-11.6 говорит о том, что данный газовый отопительный аппарат имеет мощность 11,6 кВт, АОГВ-17,4 соответственно 17,4 кВт и т.д.

Рассмотрим котлы АОГВ на примере популярных котлов, выпускаемых на заводе города Жуковский, производства ЖМЗ.

Котлы АОГВ-11.6-3 серии Комфорт, Универсал и Эконом

Энергонезависимые газовые котлы АОГВ-11.6-3 предназначены для отопления частного дома, гаража или других помещений. Выпускаются только в напольном варианте. Бытовые версии газовых котлов имеют линейку от 11 до 29 кВт мощности. Основным видом топлива котла АОГВ служит природный газ.

Нагрев воды происходит при помощи газовой горелки, расположенной под баком-теплообменником снизу котла. При замене форсунок газовой горелки возможно использование котла и на сжиженном газе. Корпус и теплообменник котла выполнены из стали. Теплообменник для нагрева воды имеет трубчатое строение, что способствует его достаточно высокому КПД.

Входной и выходной штуцер, для подключения теплоносителя расположены на задней части корпуса котла. Диаметр этих штуцеров составляет 40 мм или 1 1/2 дюйма. Внизу располагается «обратка», вверху — «прямая». Дымовой канал подсоединяется к верхней части корпуса котла АОГВ, диаметр дымохода должен составлять не менее 120 мм.

Котлы выпускаются как одноконтурные, так и двухконтурные: под названием АКГВ-11,6-3. Последние предназначены как для отопления, так и для горячего водоснабжения.

Устройство котла АКГВ-11.6

Двухконтурные газовые котлы АКГВ мощностью 11 кВт дадут вам 4-5 литров теплой воды в минуту. Этого, конечно, хватит, например, для того, чтобы помыть руки или посуду, но не более.

Чем отличаются напольные газовые котлы АОГВ

Итак, в быту наиболее распространены котлы отопления АОГВ-11.6-3 серии Эконом и Универсал. Основное отличие этих серий заключается в типах автоматики, установленной на котлах.

Газовые котлы АОГВ-11.6-3 Эконом имеют отечественную автоматику. Управление работой этого котла осуществляется при помощи ручки терморегулятора и электромагнитного клапана, к которому подключены датчик тяги и термопара.

Котел АОГВ-11.6-3 Эконом

Термопара — это важный элемент автоматики газового котла АОГВ. Она выполнена из меди, по форме напоминает толстый пруток. Служит для контроля наличия пламени на запальнике. Если уровень тяги понижается, срабатывает датчик тяги и электромагнитный клапан перекрывает подачу газа.

Автоматика котла АОГВ-11.6-3 серии Эконом

Котел АОГВ-11.6-3 Универсал с автоматикой Sit

Котлы АОГВ и АКГВ серии «Комфорт» снабжены американской автоматикой Honeywell, которая также имеет встроенный пьезоэлемент, но несколько другую конструкцию.

Преимущества котлов АОГВ-11,6-3

— возможность работы в системах с естественной и принудительной циркуляцией

— совместим с любым материалом, из которых выполнена система отопления (сталь, чугун, полипропилен, металлопластик)

— возможность работы на природном и сжиженном газе

Недостатки котлов АОГВ

— устаревшая автоматика на котлах серии Эконом

— трудно найти запчасти, если требуется их замена при неисправности

— довольно высокая цена по сравнению с конкурентами

Котлы АОГВ-11.6: цена на продукцию

На сегодняшний день покупка одноконтурного газового котла серии Эконом обойдется в 11-12 тысяч рублей, серии Универсал 13-14 тысяч. Цена указана по состоянию на сентябрь 2014г.

В данной статье мы составили инструкцию на котлы АОГВ-11,6-3, разобрали принцип работы, основные преимущества и недостатки, а также технические характеристики и цены. И в заключение, посмотрим небольшой видео обзор.

ТОП-лучших конденсационных одноконтурных газовых котлов

Конденсационные газовые котлы, как правило, стоят дороже аналогов, но при этом считаются более простыми в управлении и позволяют быстро обогреть помещение. В 2021 году пользователи выделили две самые надежные и функциональные модели.

Protherm Рысь конденсационная 30 MKO 30 кВт

Данная модель конденсационного газового котла предназначена для настенной установки. В корпусе установлен легкий, но надежный алюминиевый теплообменник.

Камера сгорания закрытого типа, поэтому котел подходит даже для квартир в многоэтажных домах.

Но перед покупкой пользователю следует учесть, что устройство работает только от природного газа, поэтому в домах, где нет подключения к магистрали, такой прибор установить не получится.

Управление крайне простое, и осуществляется с помощью интуитивно понятной электронной панели. Кроме самих кнопок управления, на ней расположен небольшой дисплей, который позволяет контролировать основные показатели в системе.

Для защиты от утечки предусмотрен газ-контроль, а предохранительный клапан предотвращает образование избыточного давления в системе.

Также на корпусе есть индикатор включения, а для удобства эксплуатации предусмотрен автоподжиг и функция автоматической диагностики неисправностей.

Технические характеристики:

масса 36 кг;
высота 700 мм;
объем расширительного бака 8 л.

Плюсыпредусмотрена плавная модуляция пламени;есть защита от блокировки насоса;компактные габариты и небольшой вес облегчают монтаж;успешно выдерживает перепады давления в магистральном газопроводе;простое электронное подходит для работы от сжиженного газа;некоторые пользователи считают цену слишком высокой.

Buderus Logamax plus GB172-35 i 34.9 кВт

Мощный, функциональный и привлекательный внешне котел обладает повышенной тепловой мощностью, поэтому отлично подойдет для обогрева больших жилых и промышленных помещений.

Первичный теплообменник выполнен из алюминия, а встроенный циркуляционный насос обеспечивает равномерную подачу прогретой воды в систему отопления.

Встроенного расширительного бака в устройстве нет, поэтому использовать котел для организации горячего водоснабжения не получится.

Несмотря на некоторые ограничения в функционале, прибор считается одним из самых надежных на рынке. Он может работать как от природного, так и от сжиженного газа, хотя жиклеры в комплекте не предоставляются.

Но, за счет этой особенности, а также надежной защиты от промерзания, котел можно устанавливать даже в загородных домах, где нет постоянных жильцов.

Для предотвращения утечки топлива в случае затухания пламени в устройстве предусмотрен газ-контроль.

Технические характеристики:

масса 46 кг;
высота 840 мм;
максимальная тепловая мощность 34,9 кВт.

АГВ: газовые котлы для отопления частных домов

Массовая газификация, начатая в СССР в середине 60-х годов прошлого века, дала возможность владельцам частных подворий изменить способ отопления жилища.

Для этого промышленностью страны выпускались газовые котлы, которые имели общее для всех моделей обозначение АГВ — аппарат (по другой версии «агрегат») газовый водогрейный. Особой популярностью пользовались газовые котлы из Жуковского — подмосковного города, тесно связанного с авиационной и космической промышленностью.

Газовые котлы АГВ для частного дома выпускаются там до сих пор, их конструкция практически не претерпела изменений, а в названии появилась буква «О» — АОГВ.

Газовый котёл АГВ-80

Принцип работы

Вода в котле циркулирует естественным путем — по термосифонному принципу. Нагрев происходит от жаровой трубы, по которой проходят горячие газы, исходящие от нижней горелки.

Основным запирающим элементом газовой магистрали является электромагнитный клапан, приводимый в действие термопарой.

Чтобы зажечь горелку, надо нажать пусковую кнопку на нем и поднести открытый огонь к трубке запальника. В нагретой термопаре возникает ток, который приводит к срабатыванию электромагнитного клапана.

После этого вручную открывается кран подачи газа к горелке, происходит розжиг котла.

Принцип работы котла АОГВ

Для контроля за температурой нагрева в верхней крышке котла имеется муфта, куда устанавливается термометр.

Для работы в заданном диапазоне температур его рычаг поворачивается всего на 14°, что является пассивной защитой от неквалифицированных действий.

Если вы хотите поднять верхний предел нагрева, сначала открутите стопорный винт на рычаге управления терморегулятора и поверните его против часовой стрелки, после чего снова закрепите и поверните в противоположную сторону.

Конструкция не препятствует действиям, в результате которых вода в котле может закипеть. Поэтому будет лучше, чтобы их осуществлял специалист.

Если у вас такового нет, ознакомьтесь с техническим описанием котлов АОГВ и правилами их эксплуатации, перейдя по этой ссылке.

Достоинства и недостатки

АГВ отопление с помощью котлов этого типа позволяет существенно повысить комфорт проживания. Как и любая техника, они имеют свой набор преимуществ и недостатков.

Плюсы

Энергонезависимость. Котлу не требуется подключение к электрическим сетям, он будет работать все время, пока в трубе есть газ.
Простота. Труба, горелка, бак. Эксплуатация возможна неквалифицированным персоналом, что снижает ее стоимость.
Оптимальный КПД — при больших значениях по трубе потечет конденсат, при меньших возрастут расходы на отопление.
Относительно небольшие размеры.
Приемлемая цена.

Минусы

Морально устаревшая конструкция.
Конденсация влаги из атмосферного воздуха на нижнем зеркале котла и течь, которая может погасить горелку. Эффект наблюдается до момента достижения теплоносителем температуры в 25-30 0С.
Для полного прерывания подачи газа требуется, чтобы остыла термопара. На это уходит до минуты, что может стать фатальным при аварии.
Не слишком удачная эргономика — открыты трубопроводы, элементы управления. Трудно согласовать котел с дизайном интерьера.
Для розжига горелки необходимо обращение с открытым огнем, что само по себе опасно.

Нюансы выбора

Основным критерием при выборе котла является его мощность. А отличия по уровню технической оснащенности относятся к второстепенным и несущественным.

Если модельный индекс содержит цифры, указывающие на объем водяного бака, как в случае с котлами АГВ-80 и 120, то делите их на два и получите оптимальное значение площади отапливаемого помещения. Значения мощности, выраженные в киловаттах, надо умножать на пять.

Двукратный запас гарантирует, что в помещениях будет комфортно даже при экстремально низких температурах «за бортом», а также позволит компенсировать теплопотери, если дом ветхий или имеет конструктивные недостатки.

https://youtube.com/watch?v=gjXgoCjGEnw

Схема АГВ отопления

АГВ отопление на основе котлов Жуковского механического завода может быть устроено в любом населенном пункте, если он имеет надежное обеспечение магистральным или сжиженным газом. Простота конструкции и независимость от качества электропитания делают их эксплуатацию вполне безопасной и относительно недорогой.

В чем заключается особенность газовых котлов АГВ в системе отопления, смотрите в видео:

О производстве ЖМЗ

Жуковский машиностроительный завод является крупным промышленным российским предприятием, которое успешно работает уже больше семи десятилетий. Ещё до войны главным направлением компании был выпуск металлических устройств широкого назначения, а в военное время завод поставлял оборудование для нужд фронта. После войны организация выпускала наземную технику, которая предназначалась для обслуживания авиации.

Нужно сказать, что ЖМЗ и до настоящего времени делает поставки такой техники на внутренний и внешний рынок. Оборудование жуковского завода доступно и на российской территории, и в странах Азии, и даже на Кубе.

В 1970 годы компания стала производить комплектующие и разные узлы для космической сферы. В том числе, завод выпустил амортизаторы, кресла и ранцы для космонавтов.

1990 годы запомнились частичным производством противопожарного подвижного оборудования. Можно сделать вывод, что ЖМЗ – это организация с большим опытом и серьёзной материально-технической базой.

В настоящее время основным направлением работы завода считается разработка и изготовление обогревательной техники. Причём специалисты компании могут доказать серьёзные достижения в этой области – сегодня потребителю доступны больше тридцати модификаций котлов от газа типа АОГВ, КОВ и АКГВ. Мощностные характеристики варьируются в рамках 11-68 кВт. Покупатель может выбрать оптимальную технику для создания комфорта в своём доме либо квартире. Есть модификации, которые можно монтировать в нежилых помещениях.

Производитель поставляет на рынок отличные обогревательные котлы по бюджетной цене. Снижение себестоимости является результатом комплексного подхода к производственному процессу. Специально для организации работают различные цеха: литейный, электросварочный, малярный и пр.

В настоящее время заводская структура состоит из 50 подразделений, где работают более 1200 специалистов. Подобные мощности дают возможность Жуковскому машиностроительному заводу создавать проекты, заниматься совершенствованием и выводом на рынок современных обогревательных котлов, соответствующих госстандартам.

Чтобы не сомневаться в серьёзности ЖМЗ как крупного производителя качественной техники, хватит детальнее рассмотреть напольные газовые котлы АОГВ, как главные двигатели продаж.

Принцип работы автономного газового водонагревателя

Давайте сначала разберемся, что это вообще такое – АГВ – и как оно работает, в чем особенности такого котла? Если разобраться, то данный газовый котел является обычным… самоваром. Судите сами: главная его часть – это резервуар, изготовленной из оцинкованной стали толщиной в три миллиметра. В нем устанавливается теплообменник, который еще называют жаровой трубой, он подогревается теплом, исходящим из топочной камеры, где, собственно, и горит газ. Теплоноситель, уже подогретый теплообменником, отправляется в систему отопления, а все, что остается после сгорания, выводится наружу при помощи дымохода.

Все такого рода котлы оснащаются терморегуляторами, предназначенными для включения/отключения подачи топлива, перманентно поддерживая таким образом необходимую вам температуру. Теплая вода ввиду своих физических особенностей поднимается вверх к радиаторам, а после того, как остынет, возвращается обратно в нагревательный бак. Но это касается только систем с естественной циркуляцией воды, а в случае с циркуляцией принудительной ускорением воды «занимается» специальный электрический насос.

Важно! АГВ отопление оборудуется простенькой, но вместе с тем весьма эффективной системой безопасности. Если в горелке погаснет огонь или же упадет давление в трубах, то поступление газа будет прекращено. Также оно отключается

Если, к примеру, дымоход засорен

Также оно отключается. Если, к примеру, дымоход засорен.

А теперь вкратце об автоматике в водонагревателях. Она достаточно простая и представлена электромагнитный клапаном, который устанавливается на газопроводе. И если не дай бог мембрану прорвет, то вода уйдет специальный слив и придется клапан полностью менять.

Но это касается только АВГ-80 – самой популярной модели, а вот в 120-й, более современной, но не менее популярной, имеется уже дополнительный баллон, в котором находится сильфонный регулятор температуры и керосин. Разумеется, «стодвадцатка» во многом превосходит своего прототипа, хотя бы тем, что в ней уже можно регулировать температуру теплоносителя, во то время как в «восьмидесятке» этого сделать нельзя было.

Принцип работы системы АГВ

Автономные газовые водонагреватели (АГВ) стали распространяться в нашей стране с середины 50-х годов. Многие люди оценили качество и экономичность котлов. Особенно это отметили пользователи, установившие АГВ в частный дом, площадью свыше 100 кв. м. Такая система не нуждалась в постоянном контроле со стороны человека, а коэффициент полезного действия только увеличивался. Сместив печное отопление, газовый котел занял доминирующую позицию в теплоснабжении.

Газовый котел — довольно удобный механизм для организации отопления в частном доме

По своей конструкции аппарат имеет некоторые сходства с самоваром. С помощью газопровода в котел подается топливо, фитиль зажигает его и начинается процесс обогрева. В основную емкость котла подается нагреваемая вода, труба с горящим газом проходит через весь аппарат. Далее дело остается за термодинамикой.

Современные системы АГВ оснащены автоматикой. Такая модернизация позволяет экономить топливо в процессе отопления. В газовый котел устанавливают термодатчик. Он направлен на отслеживание температуры носителя. При достижении величины, которая была изначально определена пользователем, срабатывает заглушка, она перекрывает подачу газа практически полностью. Остается гореть только фитиль, который при понижении температуры снова зажжет подаваемый газ.

Двухконтурный газовый котел

Теплая вода самотеком попадает в систему обогрева. Проходя по радиаторным секциям, она отдает тепло и по возвратному патрубку возвращается в газовый котел. Теплоноситель, совершая обогрев помещения, движется по системе самотеком. Единственной движущей силой является разница высоты между нагревательным (газовый котел) и охладительным (радиатор) приборами.

В последнее время стали популярны котлы, оснащенные циркуляционным насосом. Он позволит увеличить скорость движения теплоносителя и уменьшить время, затрачиваемое на обогрев помещения, тем самым снижая расход топлива.

Современное отопление АГВ

По сравнению с советскими моделями выпускаемые устройства стали удобными и функциональными. Они оснащены автоматикой, которая делает эксплуатацию котлов комфортной для пользователя.

В современных моделях имеется термодатчик, необходимый для контроля заданной температуры. Часто устанавливается компонент, регулирующий тягу в дымоходе. Функционирование автоматики осуществляется за счет электрического тока, генерируемого термопарой. Последняя вырабатывает его благодаря нагреву. Так обеспечивается активность электромагнита, который дает возможность управлять газовым клапаном. Это тоже повышает надежность работы.

Чтобы выбрать подходящую модель, учитывают характеристики оборудования.

Устройство и принцип работы

Сравнение АГВ с самоваром, которое встречается в некоторых описаниях, хоть и несколько утрировано, но не лишено оснований.
Устройство представляет собой большой стальной цилиндр с водой, в который вмонтирована труба. В этой трубе горит газ, нагревая воду. Котел оборудован автоматическими системами управления.

Главное преимущество АГВ в том, что оно не требует электропитания.

Модернизированные варианты

В модернизированные газовые котлы устанавливаются полые вертикальные секции (обычно не более трёх), соединяющиеся на выходе в один дымоход. К нему монтируется дымоходная труба диаметром не менее 135 мм, выводящая дым на улицу. Примером такого водогрейного устройства является АОГВ-23,2-1.

Два в одном

Совсем новые модели способны нагревать и проточную воду для хозяйственных нужд. Например, АКГВ—23,2-1. По окончании отопительного сезона система отключается от котла при помощи запорной арматуры, и он работает только на нагрев воды. Последние модели таких устройств имеют две независимые камеры сгорания.

В итоге АГВ используются и для отопления дома, и для горячего водоснабжения, как и новейшие двухконтурные котлы. Такое разнообразие позволит пользователю выбрать наиболее подходящую модель.

Дымоход котла АГВ.

Технические характеристики различных моделей АГВ

АГВ-50 – 5 киловатт;
АГВ-80 – 5.2 киловатт;
АГВ-120 – 10 киловатт.

Одна из самых первых моделей – АГВ-80

Преимущества газовых аппаратов

Обратим внимание на недостатки

Схема АГВ-отопления и горячего водоснабжения

Особенности конструкции и характеристика оборудования

Водонагревательные котлы АГВ, использующие газ в качестве энергоносителя, начали выпускаться ЖМЗ (Жуковским машиностроительным заводом) с 1967 года. Новое поколение газовых нагревательных аппаратов способно обогревать жилье площадью до 140–200 м², оборудование также можно применять для обеспечения горячей водой. Котлы снабжены надежной системой контроля подачи газа автоматического типа.

Продукцию ЖМЗ сейчас представляют около 30 видов котлов. Среди них модификации мощностью от 11 кВт до 68 кВт – АОГВ, КОВ, АКГВ. Сертифицированные аппараты, имеющие разрешение на изготовление и применение, способны обогреть до 610 м² площади.

Принцип работы АГВ

Основой конструкции аппаратов АГВ является цилиндрический бак, связанный трубопроводной системой со всей сетью отопления дома. Внутри цилиндра размещен теплообменник – жаровая труба, нагреваемая при горении газа. В приборах АГВ-80 и АГВ-120 внутри размещали турбулизатор, который незначительно повышал КПД установки. Отопительная система представляет собой сеть из восходящего трубопровода, радиаторов, расширительного бачка и обратного трубопровода.

Эта система обеспечивает полный цикл работы аппарата, который включает:

нагрев теплоносителя – воды;
подъем нагретого теплоносителя по восходящему трубопроводу к приборам отопления – радиаторам;
отдача тепла;
обратный возврат воды в прибор для последующего нагревания.

Термосифонная система нагрева (или система с естественной циркуляцией) не требует дополнительной установки насосов, а компенсация потерь воды происходит из расширительного бачка. Отработанные продукты сгорания газа попадают в дымоход и удаляются в атмосферу.

Аппараты АГВ-80 и АГВ-120 оснащались автоматическим устройством, которое препятствовало поступлению энергоносителя на горелку при достижении определенной температуры, при самопроизвольном затухании фитиля горелки, уменьшении тяги в дымоходе или при снижении давления газа в магистрали.

Когда происходит снижение температуры теплоносителя – автоматический датчик срабатывает, включая подачу газа на горелку.

Аппараты АГВ нового поколения отличаются более эффективной конструкцией, но все системы тепло- и водонагревания функционируют в режиме обычного газового котла. Конструктивные отличия заключаются в разделении жаровой трубы на отдельные секции. А также в водяной рубашке смонтирован змеевик для подготовки горячей воды.

Технические параметры работы первой и одной из последних модификаций котлов АГВ представлены ниже:

Тепловая мощность	Отапливаемая площадь	Емкость бака	КПД	Максимальная температура нагрева воды	Масса
АГВ-80	7 кВт	до 60 м²	80 л	75%	90˚	85 кг
АОГВ-23,2	23,2 кВт	до 200 м²	35 л	89%	95˚	55 кг
