Изготовление радиатора отопления своими руками

Как сделать радиатор отопления своими руками (видео)

Обычно радиаторы для отопления делают на заводах в промышленных масштабах. Такие приборы обогрева могут позволить себе не все, так как они имеют достаточно высокую стоимость, и их покупка получается не всегда оправданной. Изготовить радиатор можно своими руками. Для этого необходимо подготовить все материалы и инструменты, прочитать поэтапные действия и приступить к непосредственному изготовлению прибора.

Задаются чаще всего компьютерщики, причем далеко не всегда профессиональные. Дело в том, что во многих системных блоках устанавливается радиатор из алюминия. Он вполне нормально охлаждает «железо» в состоянии не очень активной работы, но при запуске многих современных игр уже не способен справиться со своей работой. Потому иногда нужно сделать радиатор из меди, более теплопроводного металла. Конечно, его можно и приобрести, но себестоимость при создании своими руками оказывается гораздо ниже. Для создания радиатора в домашних условиях понадобится, прежде всего, сам материал – высокотеплопроводный металл. В данном случае это медь. Достать его достаточно трудно. Можно обратиться в пункты приема цветных металлов. Необходим именно тонкий лист, из которого будут сделаны пластины радиатора. Также заблаговременно нужно обзавестись ножницами по металлу.

Для соединения медных пластин и образования на одной их стороне сплошного листа понадобится гальваническая ванна, для которой нужно найти устойчивую к агрессивным средам посудину. Перед тем как рассчитать количество секций радиатора, нужно измерить длину и высоту области, которую нужно будет охладить. Высоту или длину, в зависимости от того, вертикально или горизонтально будут размещены пластины, нужно разметить так, чтобы расстояние между секциями было 2-3 миллиметра. Такое частое размещение позволит добиться наилучшего эффекта. Далее нужно взять тонкий лист меди и нарезать из него пластины. Если меняется алюминиевый радиатор на медный, удобно вырезать медные пластины по размеру алюминиевых. То есть, перед тем как заменить радиатор, можно по его подобию создать более совершенный предмет. Итак, нарезанные медные пластины собираются в стопку и с одной стороны заращиваются между собой с применением гальванической ванны. После этого нужно высверлить отверстия во всех пластинах для их нанизывания.

Важно также разделить пластины проводом, который обязательно должен иметь изоляцию. Если все будет сделано правильно, с одной стороны пластины зарастут, и получится цельная плоскость. Таким образом, подошва радиатора готова, пластины хорошо разделены

Если радиатор создавался для компьютера, нужно также просверлить отверстия, соответствующие системному блоку. Таким образом, перед тем как выбрать радиатор в магазине, стоит задуматься, а не лучше ли создать его своими руками? Да, по внешнему виду он, конечно, будет уступать заводскому аналогу. Однако зачастую заводские радиаторы, особенно произведенные небольшими компаниями, ценящими свою репутацию, не могут обеспечить надежности самодельного предмета. А в случае радиаторов, произведенных как раз под знаком известной марки, цена обычно завышена радикально

Таким образом, подошва радиатора готова, пластины хорошо разделены. Если радиатор создавался для компьютера, нужно также просверлить отверстия, соответствующие системному блоку. Таким образом, перед тем как выбрать радиатор в магазине, стоит задуматься, а не лучше ли создать его своими руками? Да, по внешнему виду он, конечно, будет уступать заводскому аналогу. Однако зачастую заводские радиаторы, особенно произведенные небольшими компаниями, ценящими свою репутацию, не могут обеспечить надежности самодельного предмета. А в случае радиаторов, произведенных как раз под знаком известной марки, цена обычно завышена радикально.

Нагревательные приборы являются обязательным элементом любой системы водяного отопления. Обычно они оказываются самой затратной частью. Хорошей возможностью для экономии может быть применение самодельных радиаторов. Их изготавливают из гладких стальных труб круглого сечения либо из профильных труб. Последний вариант несколько дороже, но позволяет уменьшить глубину прибора и получить более эстетичный внешний вид.

Использование профильной трубы для изготовления отопительных регистров имеет ряд особенностей. Приступая к работе своими руками или принимая решение о покупке «самоделки», необходимо тщательно взвесить все за и против. Изучение основных правил, по которым изготавливаются регистры отопления из профильной трубы, поможет избежать ошибок при самостоятельной работе и даст возможность сделать грамотный выбор необходимых параметров.

Как сделать радиатор из труб своими руками

Для изготовления самодельного радиатора нужно уметь работать со сварочным аппаратом и иметь навыки «обращения» с болгаркой

Важно правильно определить размер источника тепла – для этого нужно рассчитать необходимую мощность

Принцип работы самодельного прибора

Расчет мощности батареи

Мощность радиатора для жидкостного отопления зависит от площади поверхности прибора и теплопроводности материала. Для расчета мощности используют специальные формулы, но неспециалисту непросто ориентироваться в сложных уравнениях. Если планируется отопление хозяйственных построек, где не нужны точные значения, можно взять за основу чугунную батарею.

К примеру, мощность одной секции чугунного радиатора составляет 160 Вт, а ее объем – 1,45 литра. Чтобы заменить стандартный чугунный прибор из 10 секций на обогреватель из труб, необходимо количество труб, вмещающих 14,5 литра жидкости.

Согласно нормам, в жилых зданиях на каждый квадратный метр помещения требуется 1 Квт мощности отопительного прибора. Это значение увеличить при расчете системы в домах с плохой теплоизоляцией.

Необходимые материалы

Чтобы не бегать в поисках недостающей мелочи, желательно сразу приготовить все необходимые материалы и инструменты. Для самодельного радиатора объемом 14,5 литра потребуются:

труба из углеродистой стали длиной около 2 метров и диаметром 10-12 см с толщиной стенок 3,5 мм;
стальной лист толщиной не менее 3,5 мм для торцевых заглушек;
водопроводная труба для пропускных каналов;
два сгона диаметром 2,5 см;
арматура для усиления жесткости;
резьбовые соединения для врезки в систему.

Дешевле приобретать материалы в пунктах приема металлолома, но для постоянного жилья лучше сделать выбор в пользу новых гладких стальных труб. Нет смысла брать для регистров трубы диаметром более 12 см – это увеличит объем теплоносителя, повысит нагрузку на котел и текущие расходы на отопление.

Технология изготовления

Двухметровую стальную трубу разрезают на три одинаковых части и в каждой из деталей вырезают по два отверстия для присоединения пропускных трубок. Отверстия должны находиться на расстоянии 5 см от торца и располагаться в разных концах под углом 180 градусов относительно друг друга.

На следующем этапе из листов стали вырезают круглые заготовки для закрытия торцов. Диаметр крышек должен соответствовать размеру трубных отверстий. Заглушки приваривают к торцам, закрывая элементы для регистров.

Трубки для подачи теплоносителя приваривают к отверстиям, получая конур для движения горячей воды. Чтобы придать конструкции прочность, трубы соединяют между собой арматурой. В больших регистрах предусматривают дополнительные страховочные перемычки

Важно, чтобы расстояние между секциями было на 0,5 см больше диаметра основной трубы

После завершения сварочных работ, самодельные радиаторы из труб обязательно проверяют на прочность. Перед испытанием нижнее отверстие закрывают, а в верхнее подают воду под давлением, полностью наполняя прибор. Если протечек нет – батарею устанавливают в систему. Для напольного монтажа приваривают ножки или предусматривают кронштейны. В отопительных системах с естественной циркуляцией регистры устанавливают с небольшим уклоном по ходу движения теплоносителя.

Аналогично изготавливают радиатор для ванной комнаты в виде змеевика или лесенки. Для полотенцесушителя нет смысла брать трубы с большим диаметром – чем больше планируется перекладин, тем меньше должен быть обхват трубы. Если вместо стальных труб взять медные, получится долговечный и практичный прибор.

Змеевик для ванной

Если вы никогда не пользовались сварочным аппаратом, настоятельно не рекомендуем учиться этому непростому делу на отопительных устройствах. Даже если очень хочется установить дома самодельные радиаторы, лучше доверить их сварку специалисту.

Установить систему отопления в частном доме — главная задача любого человека, желающего комфортной и безопасной жизни. Печное отопление не актуально для большого помещения, так как коэффициент полезного действия рассчитан всего на 20-30 м2.

Система радиаторов является значительной статьей расходов, поэтому экономия – главный аспект, на который следует обращать внимание. Зачем же тратить большие деньги на то, что можно сделать своими руками? Экономия на металлических деталях и на фурнитуре составляет около 90% от рыночной стоимости готового оборудования

Воздушные системы

Вышеперечисленный вид нагревания может предстать:

единичным обогревателем,
целым комплексом.

Комплекс обеспечивает наличие теплоисточников и воздуховодов.

Это обусловлено поддержанием и оперативным обеспечением возрастания температурного режима, которые можно обеспечить данной методикой.

Представленный вид подачи тепла широко распространен:

бытовой сектор (жилые квартиры, дачи, особняки),
сфера промышленности (складские, заводские здания).

Непосредственным раздатчиком тепла является насос с внутренним гидравлическим блоком либо газовый генератор.

Аппарат выдает конкретное количество теплого воздуха, требуемое для нагревания здания, вследствие чего он распределяется по сети воздуховодов. Подается на территорию через устройства, распределяющие воздух. Таким образом, происходит тепловое насыщение пространства.

Можно выделить следующие положительные характеристики метода:

Удобный регулятор температуры внутри помещения.
Отсутствие необходимой установки возле окон отопительных приборов (как следствие, отопления будет без батарей). Комната выглядит гармонично с эстетической точки зрения. Кроме того, предоставлен широкий простор реализации всевозможных решений дизайнера.
Такая система зимой подает в комнаты тепло; летом работает, как кондиционер — на охлаждение.

Но этот принцип теплоснабжения имеет ряд изъянов:

Если источником подачи тепла является газовый генератор, тогда весомый минус – затраты на энергетический ресурс. Этот факт гарантирует увеличение расходов при эксплуатации системы.
Необходимость обогреть жилье потребует значительного количества воздуха. Это влечет за собой необходимость устанавливать широкогабаритные воздуховоды, которые зашиваются в пространство под потолком. Ситуация оборачивается тем, что уровень потолка приходится опускать на определенную высоту.
Самым оптимальным считается классическое теплоснабжение, когда наверху прохладно, тепло внизу. Система воздушного обогрева устроена наоборот – пространство наверху отлично прогревается, нижнее пребывает в условиях холода. Выход из ситуации – организовать от пола подачу теплого воздуха. Грамотная реализация деятельности системы достигает требуемых климатических условий.
Пониженная инерция, приводящая к быстрому охлаждению пространства. Причиной является моментальное отключение приборов.

Воздушное отопление рационально применять внутри жилых помещений, где тепловым источником служит насос. Нерационально применять как основной теплопередатчик, поскольку он осуществляет нагревание в роли запасного источника.

Самодельные регистры отопления

Увеличивая площадь теплообмена и объёмную составляющую теплоносителя, конечно же, достичь нужной температуры в помещении проще. Поэтому достаточно многие владельцы недвижимости, пользуясь отсутствием применения контроля отбора тепла в каждой конкретной точке, наращивают теплосъём путём изготовления радиаторов нестандартных конструкций. По факту это запрещено, так как видится нерациональным подходом к потреблению энергоресурсов. На практике – о ресурсах думают меньше, чем о собственном благополучии. С вариантами экономного обогрева гаража ознакомит следующая статья, с содержанием которой мы советуем ознакомиться. Однако ближе к делу.

Регистр отопления, изготовленный своими руками и установленный в одном из подсобных помещений технического назначения. Это четырёхтрубное схемное решение с подводкой и отводом теплоносителя на одной стороне

Сделать регистр отопления собственноручно – задача относительно несложна, тем более, если имеются навыки сварщика и под руками есть сварочный аппарат. Останется лишь приобрести в нужном количестве трубы подходящего диаметра и листовой металл.

Это интересно: Трубы больших диаметров: характеристики изделия

Установка самодельной батареи

Монтаж радиатора, выполненного собственноручно, предусматривает наличие не только базовых знаний в области установочных процессов, но и определенного опыта в такого рода делах. И для того, чтобы все необходимые действия были выполнены правильно, мы должны позаботиться обо всем необходимым в данном случае оборудовании.

Рулетка для измерений	Набор ключей для выполнения сборки	Электродрель, а также набор сверл к ней
Карандаш	Разводной ключ	Строительный уровень

И только когда все оборудование будет у нас под рукой, можем смело приступать к работе. Но до этого, разумеется, следует выполнить демонтаж старых отопительных приборов (при наличии таковых). Алгоритм действий должен быть следующим.

Замена батарей отопления в квартире

Ранее мы подробно рассказывали о том как самостоятельно поменять старую батарею в квартире, в дополнение к этой статье советуем вам ознакомится с данной информацией

Вот как будет производиться монтаж отопительной системы (кратко). Выполняем разметку крепежей для радиаторов, производим установку. На подготовленные крепежи устанавливаем радиатор(ы). Затем комплектуем систему отопления всем необходимыми элементами, то есть кранами и заглушками. После этого устанавливаем на место головку с краном (последний необходим для ее активации). Завершающим этапом станет подключение нового радиатора (или радиаторов) к основной отопительной магистрали. Теперь рассмотрим детальнее, как все это должно выглядеть.

Перед установкой батарей подготавливаем те участки стен, которые будут за ними находиться. Мы подготавливаем и окрашиваем эти участки непосредственно перед монтажом, в противном случае доступа к ним у нас уже не будет.

Если в помещении имеются предыдущие элементы отопления, то демонтируем все, что располагается после отопительного котла.

Обратите внимание! Нужно помнить, что дистанция между поверхностью пола и новым отопительным прибором должна составлять как минимум 10 сантиметров. А дистанция между ним и поверхностью стены, соответственно, должна быть не менее 3 сантиметров. Далее составляем детальный план, в котором указываем, как будут располагаться самодельные радиаторы отопления из труб

Так мы сможем контролировать всю процедуру установки, и не будем допускать ошибок в работе.
Затем на входах/выходах радиаторов оборудуем муфты. После установки муфт монтируем специальный кран, посредством которого будут стравливаться излишки воздуха из отопительной магистрали.

Далее составляем детальный план, в котором указываем, как будут располагаться самодельные радиаторы отопления из труб. Так мы сможем контролировать всю процедуру установки, и не будем допускать ошибок в работе.
Затем на входах/выходах радиаторов оборудуем муфты. После установки муфт монтируем специальный кран, посредством которого будут стравливаться излишки воздуха из отопительной магистрали.

Теперь можем подготавливать термоголовку. С этой целью под нее устанавливаем специальный кран и клапан

Важно, чтобы кран располагался на линии «обратки», а клапан – на входе в батарею отопления. Дабы избежать возможных протечек, уплотняем все соединения ФУМ-лентой либо же специальным герметиком.. Как только все подготовительные мероприятия будут закончены, начинаем непосредственно установку труб системы

Как только все подготовительные мероприятия будут закончены, начинаем непосредственно установку труб системы.

Обратите внимание! Если в помещении планируется монтаж не одного, а сразу нескольких радиаторов, то в работе нам потребуется водный уровень. Он необходим для того, чтобы давление в магистрали образовывалось правильное. Заполняем систему рабочей жидкостью

С этой целью открываем все краны, предназначающиеся для стравливания излишков воздуха. Заливку носителя тепла выполняется исключительно либо в трубу подачи, либо в расширительный бак. Причем в первом случае для этого потребуется маломощный жидкостный насос.

Заполняем систему рабочей жидкостью. С этой целью открываем все краны, предназначающиеся для стравливания излишков воздуха. Заливку носителя тепла выполняется исключительно либо в трубу подачи, либо в расширительный бак. Причем в первом случае для этого потребуется маломощный жидкостный насос.

Видео – Устанавливаем отопительные радиаторы

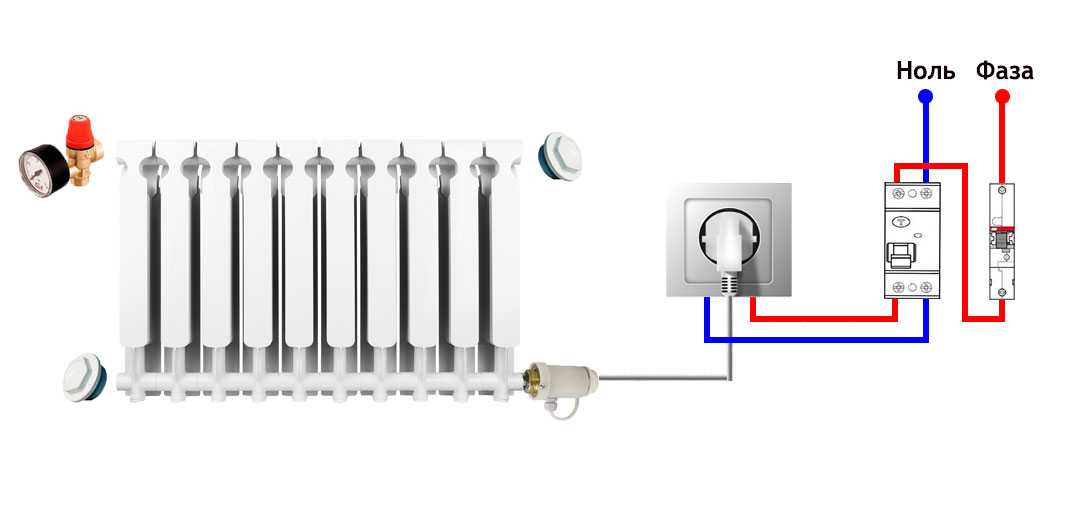

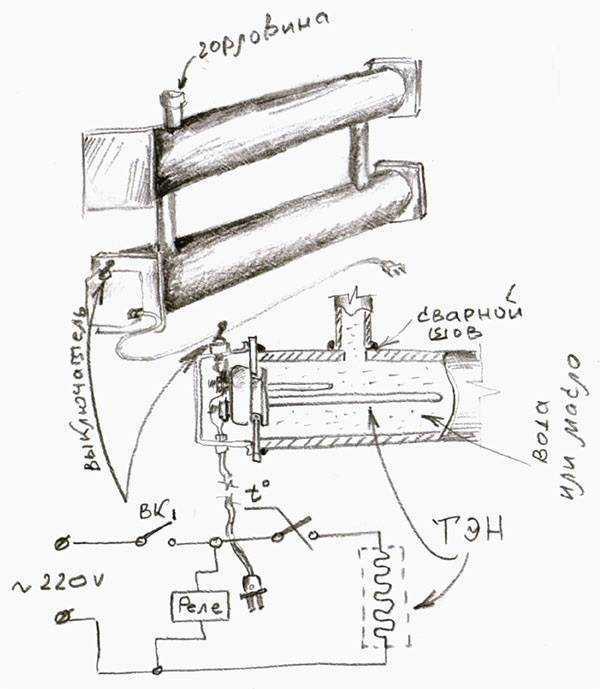

Схема подключения электрики

Что касается обеспечения безопасности при подключении напряжения, то здесь всю схему нужно запитывать только через УЗО или дифф.автомат с током утечки 30мА.

Ошибка №14
Простой модульный автомат для этого не годится.

Иначе придется возле этого чуда передвигаться только в резиновых сапогах и перчатках. Водяные тены со временем разрушаются и нагревательная спираль, изначально защищенная оболочкой, оголяется.

При соприкосновении с водой происходит утечка тока на металлический корпус обогревателя. Стоит вам дотронуться до любой из секций, и вы окажетесь под напряжением.

Нечто подобное происходит в эл.титанах или бойлерах, когда вода из под крана начинает “щипаться” и “бить током”.

УЗО спасает от всего этого. Правда самостоятельно оно сработает только тогда, когда батарея будет заземлена.

В противном случае УЗО будет выжидать момента, пока вы не дотронетесь до батареи рукой. Начало выбивать УЗО – тут же меняйте тэн.

Сам терморегулятор подключается гибким проводом ПВС 3*2,5мм2.

С одной стороны провода монтируется евро вилка, которая и втыкается в ближайшую розетку.

Не зажимайте под винты терморегулятора многожильный провод без наконечников.

Особенно это касается мощных тэнов на 1,5-2,0кВт. Концы жил для надежности контакта необходимо обжать гильзами НШВИ.

Ошибка №15
Еще одна проблема – оголенные контакты на термореле.

При наличии в доме маленьких детей и домашних животных, это очень опасно.

Некоторые мастера советуют закрывать термостат сверху пластиковым корпусом от подрозетника. Он как раз подходит по диаметру.

Преимущества и недостатки

Среди положительных качеств таких отопительных приборов стоит назвать следующее:

При условии правильного расчета и качественного изготовления конструкция может похвастаться надежностью.
В зависимости от используемого для сборки материала регистр может прослужить более полувека.
Теплоотдача таких приборов в некоторых случаях может превышать аналогичные параметры у традиционных секционных радиаторов. Это связано с тем, что внутри циркулирует больший объем теплоносителя, поэтому и теплоотдача намного выше.
Системы с трубчатыми батареями просты в эксплуатации, потому что не имеют много стыков и соединений. Это снижает вероятность возникновения аварийной ситуации.
Собрать новый отопительный контур с регистрами также легко, как и установить такой прибор в существующую систему отопления.
Регистры применяют в отопительных системах административных, производственных, хозяйственных и жилых построек.
Конструкция имеет гладкую внешнюю поверхность, что облегчает уборку и уменьшает количество собирающейся пыли. Благодаря гладкости стенок внутри уменьшается гидравлическое сопротивление циркулирующей жидкости.
Можно собрать радиатор отопления своими руками или заказать его изготовления по своим чертежам.
Трубчатые отопительные приборы могут использоваться в водяных и паровых системах обогрева дома.
Доступность материалов и невысокая цена на них делает такие конструкции для обогрева дома более доступными, чем традиционные секционные агрегаты.
Благодаря простой конструкции можно самостоятельно рассчитать тепловую мощность.

Теперь раз и навсегда, без каких либо регистраций и СМС можно бесплатно скачать 1хБет на Андроид перейдя по активной ссылке и дальше продолжать кайфовать от игры и делать ставки на любимую команду в удобном мобильном приложении.

Среди недостатков трубчатых приборов стоит назвать следующее:

Из-за того, что в регистре циркулирует большой объем теплоносителя, при первом запуске система долго прогревается. Все это приводит к перерасходу энергоносителя.
Недостатком таких конструкций считают их малопривлекательный внешний вид. Однако это справедливо только в отношении некачественно и неаккуратно выполненных секций.
Вес всей конструкции вместе с циркулирующим теплоносителем внушительный, поэтому нужно использовать надежные держатели или предусмотреть подпорки снизу. Особенно внимательно к выбору крепежей нужно подойти при монтаже на стены из непрочных рыхлых материалов.
Стальные трубчатые радиаторы нуждаются в периодическом окрашивании поверхности с целью защиты от коррозии и для придания им привлекательного внешнего вида.

Сварка радиатора

Сварку производил следующим образом. Сначала сварил между собой детали по периметру.

После проверки углов и диагоналей изделия приварил центральные магистрали радиатора в местах, где прорезаны отверстия.

Сначала планировал подвести трубы к радиатору таким способом. Две трубы от уже установленного радиатора в дому, и одна выходит к котлу, обратка. Планы потом изменились и подключил немного по другому, потому что пол в мастерской выше, чем в дому на 20 см.

После того, как закончил сварочные работы поставил изделие на проверку по поводу протечки. Залил его полностью водой, предварительно установил в отверстия заглушки из дерева. Радиатор полностью наполненный жидкостью простоял более суток. Протекания не было.

Лучше конечно герметичность изделия проверять керосином, заливать вместо воды именно его. Такого объема керосина у меня не оказалось, поэтому обошелся водой.

Установка радиатора отопления

Как выше говорил, пол в мастерской получился выше на 20 см, чем в дому. Система отопления выходит из дома и уходит обратно в дом. Радиатор после установки конечно же оказался выше все системы, поэтому вход в него я сделал сверху и выход внизу как обычно.

Очень важная деталь.

При закачке воды кран открыл, когда пошла вода его закрыл и уже наблюдал за тем, когда начнет появляться жидкость в расширительном бачке системы отопления. Один вход снизу я просто заглушил пробкой.

Таким способом сделал радиатор для системы отопления в столярную мастерскую. Можно было просто купить радиатор, но я решил сделать его самостоятельно по следующим причинам:

радиатор сделал такого размера, какой мне нужен;
он легкий по сравнению с чугунным;
на нем можно сушить вещи и он работает у меня как сушилка древесины;
финансовые затраты на его изготовление меньше в несколько раз, если бы мне пришлось покупать радиатор б/у, не говоря уже о новом.

О том, как при помощи этого радиатора я довожу древесину до столярной влажности можно посмотреть в статье » Сушка древесины своими руками «.

Результат такой сушки.

Изготовлением радиатора я доволен. В мастерской тепло и сухо

Благодаря такому отоплению в столярке поддерживается постоянная температура и влажность воздуха, что очень важно для древесины

Продолжаю дальше изготавливать изделия из дерева, а именно мебель. Также будет много интересных приспособлений и информации, которая проверенна на личном опыте по поводу столярных изделий.

Подписывайтесь на канал, ставьте лайки. Есть вопросы, спрашивайте. Чем смогу, помогу. Всем удачи.

Начинаем делать самодельный радиатор

Ход работы разберём по пунктам:

Чтобы сварить несущий каркас, необходимы стальные трубы. Для большего коэффициента полезного действия и теплоотдачи лучше использовать трубы большого диаметра. Подойдут обрезки или металлолом – главное, чтобы они были в хорошем состоянии и не покрыты ржавчиной. Если на трубе есть резьба или другие металлические элементы, то их нужно спилить. Все края труб должны быть ровными, без заусениц.
Высчитайте мощность будущей системы радиаторов. Для того, чтобы грамотно распределить батареи по дому, нужно записать квадратуру жилой площади.

Совет мастера:
смело берите расчеты для стандартных чугунных труб, не ошибетесь!

Например:

Измеряем первичные показатели: внешний диаметр трубы = 12см; внутренний диаметр трубы = 9,5см; толщина внешней стенки батареи = 3,5 см; площадь сечения = 7,8 см.

Вы можете привнести в конструкцию батареи свои нюансы: если у Вас часто происходит завоздушивание труб, замерзание воды или отопительной жидкости, гидроудары, тогда установите специальный кран шарнирного типа. В нужный момент, Вы легко восстановите давление в системе.
Батарея может быть с любым количеством секций. Все зависит от типа помещения, куда она будет прикреплена:

в большое помещение (более 30 м2), желательно установить трехсекционный радиатор;
в спальню, кабинет или детскую комнату, достаточно двухсекционного;
для подвальных, складских помещений, кладовых, где необходимо поддерживать минимальную плюсовую температуру в любое время года, можно поставить и односекционный радиатор.

Перед тем, как начать работать с болгаркой, освободите место вокруг себя. Убедитесь, что провод удлинителя находится на безопасном расстоянии.

Замечание специалиста:
помните о технике безопасности во время работы с электроинструментами!

Возьмите трубу большого диаметра и разрежьте ее на 3 равные части.
В каждой части, сделайте отверстия под углом 180 градусов и диаметром 2,5см, электроинструментом, имеющим насадку «балетка»

Обратите внимание на расстояние между отверстиями: их нужно делать, отмерив 5см от торца по обе стороны. В итоге, у Вас получится конструкция, в которой отверстия располагаются как в нижней, так и в верхней части трубы.
Очистите трубы и острые края отверстий крупнозернистой наждачной бумагой от металлической стружки.
Далее, возьмите тонкую трубу диаметром 20 см и отмерьте ее посередине

Затем разрежьте болгаркой, чтобы получились 2 части по 10 см. Приварите эти куски труб к конструкции из больших труб, таким образом, чтобы получилась крестообразная система циркуляции воды.
Тонкие прутья нарежьте и приварите к противоположной стороне конструкции из больших труб. Таким образом, у Вас получится жесткий и устойчивый каркас, способный выдержать сильный напор воды.
Чтобы закрепить полученный каркас, установите сгоны: один сгон приваривается к входному отверстию, а второй к выходному.

Полезно знать:
для того, чтобы проверить радиатор на герметичность, необходимо закрыть нижний сгон заглушкой. В верхний сгон залейте воду и понаблюдайте: если течь все-таки есть, то слейте воду, просушите радиатор и заварите щель.

Если у Вас центральное или паровое отопление, то можно сделать батарею из обычных водопроводных пластиковых труб. Они имеют легкий вес, небольшую цену и быстро монтируются.

Для увеличения температуры в жилом помещении или квартире, приваривают конструкцию из труб к уже готовой профильной батарее. Эти манипуляции подлежат согласованию с главным инженером ЖЭСа и регистрации в государственных коммунальных службах.

Опасность проведения данного вида работ некомпетентным специалистом состоит в том, что регистры зафиксируют снижение давления и такая «работа» приведет к завоздушиванию системы водоснабжения всего жилого дома. Чтобы избежать неприятностей, необходимо полностью отключить подачу воды и перекрыть входные отверстия.

Важно знать:
ни в коем случае нельзя врезать самодельные конструкции без присутствия специалиста. Резкий гидроудар способен привести к разгерметизации сваренного радиатора

Как показала практика, на 20 м2 необходимо 15-16 ребер батареи.
Этого вполне достаточно, что бы поддерживать оптимальную температуру в +20 градусов тепла.

Смотрите видео, в котором специалист разъясняет, как можно сделать радиатор отопления своими руками:

Начинаем делать самодельный радиатор

Ход работы разберём по пунктам:

Чтобы сварить несущий каркас, необходимы стальные трубы. Для большего коэффициента полезного действия и теплоотдачи лучше использовать трубы большого диаметра. Подойдут обрезки или металлолом – главное, чтобы они были в хорошем состоянии и не покрыты ржавчиной. Если на трубе есть резьба или другие металлические элементы, то их нужно спилить. Все края труб должны быть ровными, без заусениц.
Высчитайте мощность будущей системы радиаторов. Для того, чтобы грамотно распределить батареи по дому, нужно записать квадратуру жилой площади.

Например:

Объем батареи =14500 см3. Далее, объем радиатора необходимо поделить на площадь сечения. Получаем длину нужного радиатора = 2 метра.

Вы можете привнести в конструкцию батареи свои нюансы: если у Вас часто происходит завоздушивание труб, замерзание воды или отопительной жидкости, гидроудары, тогда установите специальный кран шарнирного типа. В нужный момент, Вы легко восстановите давление в системе.
Батарея может быть с любым количеством секций. Все зависит от типа помещения, куда она будет прикреплена:

в большое помещение (более 30 м2), желательно установить трехсекционный радиатор;
в спальню, кабинет или детскую комнату, достаточно двухсекционного;
для подвальных, складских помещений, кладовых, где необходимо поддерживать минимальную плюсовую температуру в любое время года, можно поставить и односекционный радиатор.

Перед тем, как начать работать с болгаркой, освободите место вокруг себя. Убедитесь, что провод удлинителя находится на безопасном расстоянии.

Приварите эти куски труб к конструкции из больших труб, таким образом, чтобы получилась крестообразная система циркуляции воды.
Тонкие прутья нарежьте и приварите к противоположной стороне конструкции из больших труб. Таким образом, у Вас получится жесткий и устойчивый каркас, способный выдержать сильный напор воды.
Чтобы закрепить полученный каркас, установите сгоны: один сгон приваривается к входному отверстию, а второй к выходному.

Опасность проведения данного вида работ некомпетентным специалистом состоит в том, что регистры зафиксируют снижение давления и такая работа приведет к завоздушиванию системы водоснабжения всего жилого дома. Чтобы избежать неприятностей, необходимо полностью отключить подачу воды и перекрыть входные отверстия.

Как показала практика, на 20 м2 необходимо 15-16 ребер батареи. Этого вполне достаточно, что бы поддерживать оптимальную температуру в +20 градусов тепла.

Особенности обвязки в 1- и 2-трубной системе

Однотрубная система:

Трубы, которые присоединяют к вводному и выводному штуцеру, всегда подключают к одному и тому же вертикальному стояку или горизонтальной трубе, размещенной по периметру одноэтажного дома. Если создается вертикальная труба для подачи теплоносителя, то один ее конец заводят в верхний штуцер батареи, а другой – в нижний.
Всегда осуществляют монтаж байпаса. Он представляет собой трубку, которая соединяет две трубы, подходящие к вводному и выводному отверстию батареи. Во время нормальной работы радиатора байпас не нужен. Однако в случае ремонта отопительного прибора и перекрытия запорной арматуры теплоноситель течет по байпасу, то есть система работает без остановок.

Особенности двухтрубных систем:

Обвязка в данном случае выполняется так, что два штуцера батареи соединяют с разными трубами. К одному подключают трубу, которая поставляет нагретую жидкость, в другой – трубку, которая отводит охлажденный теплоноситель.
Предусматривают использование большего количества тройников и соединительных элементов, необходимых для обхода одной трубы другой. Последние востребованы потому, что две трубы часто пересекаются.
Монтаж байпаса делать не нужно.

Дата: 25 сентября 2021
