Дровяная газогенераторная печь бренеран (breneran)

Как выбрать котел длительного горения, работающий на угле

Существует несколько десятков различных моделей твердотопливных отопительных котлов длительного горения на угле. Различия есть в конструкции теплообменника, используемом принципе горения и других характеристиках.

При выборе, кроме производителя и себестоимости модели, следует обращать внимание на следующие характеристики:

Тип теплообменника – изготавливаются стальные и чугунные напольные твердотопливные котлы длительного горения на угле. Большой вес конструкции при полной загрузке топлива, составляет приблизительно 2-3 центнера. Поэтому, все производители изготавливают котлы в напольном исполнении.

Количество контуров – модели длительного горения способны работать как на отопление помещения, так и для ГВС. Одноконтурные котлы, при необходимости, подключаются к бойлеру накопителю. После установки емкости, модель можно подключить к системе горячего водоснабжения. Двухконтурные котлы, одновременно работают на нагрев теплоносителя и горячей воды.

Время автономной работы – одна из основных причин, почему выбирают модели медленного горения, это возможность работать на одной закладке топлива в течение 6-120 часов. Поэтому, время автономного горения влияет на выбор подходящей модели.

Какой котел длительного горения лучше

На рынке отопительного оборудования, возможно выбрать твердотопливный котел практически любой модификации и производительности. Самые лучшие модели, предлагают несколько европейских и российских производителей.

Чтобы облегчить подбор техники, все оборудование делят по территориальному признаку, стране, в которой был изготовлен теплогенератор:

1. Латвийские модели – Stropuva.

Чешские котлы – ATMOS, Viadrus.

Российские агрегаты – НМК Магнум, Медведь Comfort.

Немецкие котлы – Buderus, Viessmann.

Украинские модели – SWAG, PALCHE.

Польские котлы – Heiztechnik, SAS, Galmet, Elektromet, Pereko.

Турецкие агрегаты – Radijator.

Европейские агрегаты отличаются хорошими теплотехническими характеристиками и длительным сроком эксплуатации, но, котлы прихотливы к качеству топлива. Использование угля неправильного сорта, приводит к резкому снижению производительности.

Отечественный твердотопливный котел отопления длительного горения на угле, менее чувствителен к качеству топлива и полностью адаптирован к отечественным реалиям эксплуатации.

Цены на угольные котлы

Европейские котлы стоят дороже отечественной продукции. Лидерство, относительно ценовой политики, занимают немецкие котлы. Котлы длительного горения Buderus, Viessmann, стоят, начиная от 350 тыс. руб. Польские, чешские и латвийские модели, предлагаются от 100 тыс. руб.

Котел на угле российского производства с длительным периодом горения, обойдется в 50-60 тыс. руб. в минимальной комплектации. Модели с измененной топочной камерой и принципом верхнего горения, а также универсальное оборудование, будет стоить в пределах 80-100 тыс. руб.

Буквально 5 лет назад, для отечественного потребителя, модели с длительным сгоранием топлива, были в диковинку. На данный момент, оборудование уже стало привычным, появился реальный опыт эксплуатации в условиях русской зимы, что дало возможность получить точное представление о недостатках и преимуществах котлов данного типа.

Плюсами котлов являются:

Использование угля в котлах увеличило время автономного горения в 2-3 раза, по сравнению с обычными твердотопливными агрегатами.

Длительное горение облегчает контроль над температурой нагрева теплоносителя, что предотвращает его перегрев.

Регулируемая интенсивность пламени позволяет сделать точный расчет длительности горения, с максимальным отклонением в несколько часов.

Современное оборудование в состоянии проработать до 5 суток в полностью независимом режиме.

Удобство эксплуатации – в моделях с верхней загрузкой, предусмотрен специальный люк, расположенный в оголовке корпуса. Загрузка угля в котел, благодаря такому изменению в конструкции, стала намного проще.

У первых моделей длительного горения, было много недостатков, проявляющихся в сложности растопки и дальнейшей дозаправке котла. Оборудование отличалось прихотливостью к качеству топлива и быстро выходило из строя. В среднем, за 5 лет прогорал теплообменник, что приводило к дорогостоящему ремонту. Все эти минусы были учтены производителями и на данный момент исправлены.

Остался только один недостаток – высокая стоимость отопительного оборудования. Но благодаря постоянно увеличивающемуся ассортименту продукции и большой конкуренции, цены имеют тенденцию к постоянному снижению. В будущем, можно ожидать еще больший спрос на угольные котлы длительного горения.

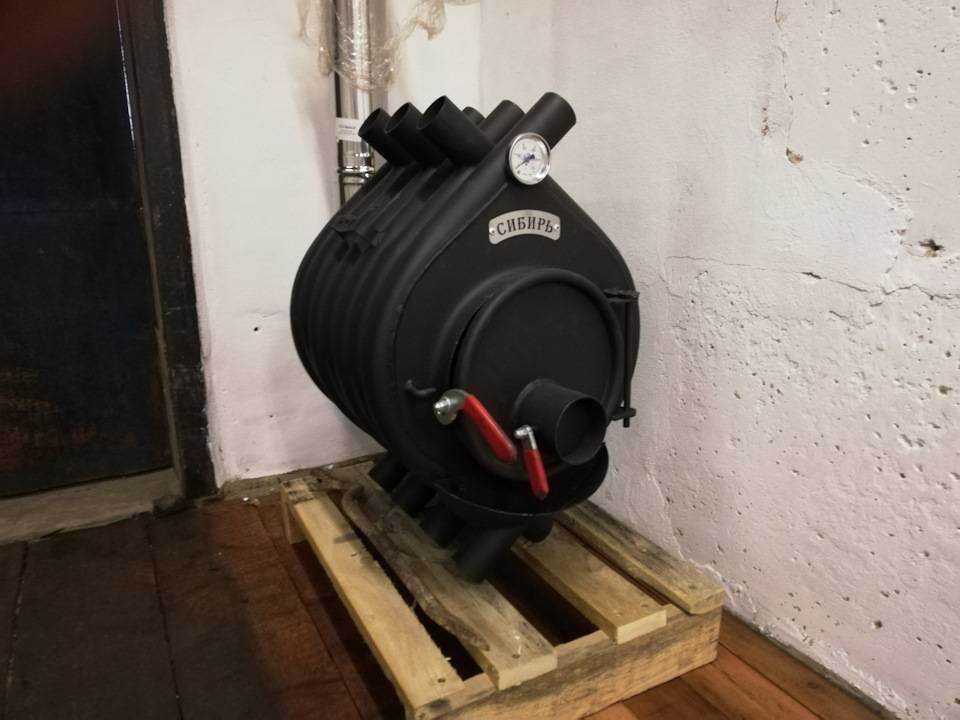

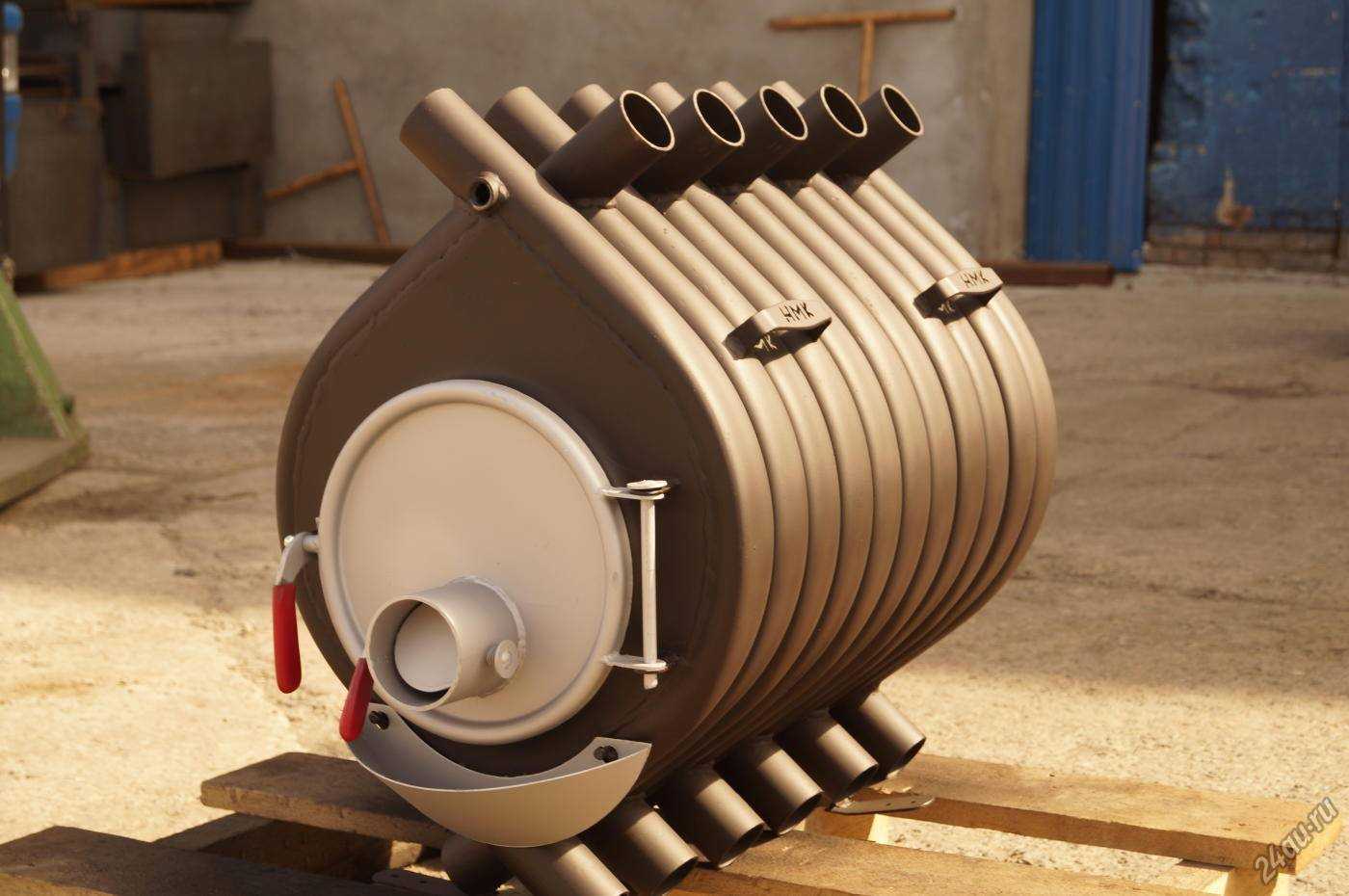

НМК Сибирь БВ-180

Специалистам, работающим на заводе «НМК», удалось создать действительно качественную печь с системой продолжительного горения. Речь идет о модели Сибирь БВ-180. Она изготовлена из высокопрочной стали, которая отлично справляется с воздействием высоких температур. Данная конструкция насчитывает 11 труб. Они создают естественную конвекцию, которая позволяет быстро прогреть воздух и распределить его по всему помещению. Стоит отметить, что такая печка позволяет обогревать дома даже в суровом сибирском климате.

Главная особенность печи – надежность конструкции. Поверхность устройства покрывается надежной жаростойкой эмалью. Она не теряет свои свойства даже при продолжительном воздействии повышенной температуры. Топка изделия состоит из двух камер. Они используются для дожигания образовавшихся во время горения печных газов.

Плюсы:

• вместительная топка;
• прочный и надежный корпус;
• компактные габариты;
• неплохая мощность – 7000 Вт;
• поддержка вторичного дожига;
• встроенный ящик для золы;
• удобное крепление дымоходной трубы;
• возможность ручной регулировки горения пламени.

Минусы:

• нет прозрачной дверцы;
• отсутствие варочной панели.

Рейтинг печей длительного горения из чугуна

Большинство специалистов рекомендуют устанавливать модели, созданные из чугуна, так как у них КПД намного выше, чем у других моделей. При этом они отлично отдают тепло, несмотря на небольшую топку. Возможно использование любого твердого топлива: дров, угля и других видов. Стоимость таких печей выше, но срок их эксплуатации дольше. Некоторые переживают, что внешний вид у чугунных каминов не такой, как у керамических

Не стоит переживать: сегодня мастера научились уделять большое внимание и эстетической стороне вопроса

Марсель 10

Это небольшой и красивый камин от компании Мета. Подходит для отапливания дачных участков. Занимает мало места, но отличается повышенной производительностью. Здесь есть смотровое окно, которое позволит насладиться видом огня. Оно достаточно большое. При этом дым не будет попадать внутрь помещения, что является преимуществом перед каминами открытого типа. Если сравнивать со стальными конструкциями, то требуется больше тепловой энергии для получения желаемого результата. Зато тепло сохраняется на 7 часов дольше. Модель создана так, что может вписаться практически в любой интерьер.

Марсель 10

Характеристики:

• пристенный тип;
• 10 кВт;
• дымоход 50 мм;
• дверца стеклянная;
• футеровка – шамот;
• вес 105 кг.

Плюсы

• небольшой размер;
• высокая производительность;
• стильный дизайн;
• большое смотровое окно;
• низкая цена;
• простота установки;
• удобная ручка.

Минусы

стоит и обращает на себя внимание всех, дизайн немного уступает более дорогим моделям;
небольшой размер не позволяет обогреть большой дом.

печь МЕТА Марсель 10

Kratki Koza/K6

Прекрасная модель, которая входит в рейтинг печей каминов благодаря своему стильному дизайну, небольшой цене и высокой производительности. Пользователь может самостоятельно регулировать уровень тепла с помощью специального рычага. Он отвечает за подачу воздуха в топку для контроля процесса горения. Таким образом, если необходимо потушить огонь, нужно прекратить подачу воздуха. Это отличная опция, которая позволяет не дожидаться, когда топливо само прогорит. Есть активный и пассивный режимы горения. Первый используется днем, а последний нужен для поддержания температуры в течение ночи. Стекло может выдержать температуру до 800 градусов.

Kratki Koza/K6

Характеристики:

• пристенный тип;
• 9 кВт;
• дымоход 150 мм, подключение к нему возможно сверху или сзади;
• дверца стеклянная;
• футеровка – шамот;
• вес 120 кг.

Плюсы

• красивый внешний вид;
• хорошая производительность;
• удобное управление;
• приемлемая цена;
• можно насладиться огнем, дверца достаточно большая;
• несколько способов установки дымохода.

Минусы

• нельзя готовить пищу;
• топливо только дрова или специальные брикеты.

Дровяная печь-камин Kratki Koza K6

Ardenfire Корсика 12

Весьма надежная и красивая печь для дачи, которая производится во Франции. Она компактная, а подключение происходит с помощью верхней панели. Есть функция вторичного дожига и чистого огня. Цена умеренная, а с установкой проблем, как правило, не возникает. Подходит для помещений до 200 кв. метров.

Ardenfire Корсика 12

Характеристики:

• пристенный тип;
• 12 кВт;
• подключение к нему возможно сверху;
• дверца стеклянная;
• футеровка – шамот;
• 130 кг.

Плюсы

• выглядит красиво;
• удобно управлять;
• есть чистый огонь и дожиг;
• КПД 78%;
• надежный и известный производитель;
• топливо — любые твердые материалы, кроме топливных брикетов.

Минусы

• тяжелая конструкция;
• цена завышена.

Ardenfire Корсика 12

Vermont Castings DutchWest XL

Изучая рейтинг печей каминов длительного горения, обязательно стоит рассмотреть данную модель. Она использует запатентованную систему подачи воздуха в топку, что повышает ее эффективность. С одного запаса дров тепло может сохраняться в помещении до 12 часов, что является превосходным показателем. Стекло обработано оксидом цинка для повышения прочности. При этом оно отдает тепла больше по сравнению со стандартным огнеупорным. Встроен термометр, позволяющий следить за температурой в помещении. Загрузка топлива производится через переднюю или заднюю дверцы.

Vermont Castings DutchWest XL

Характеристики:

• пристенный тип;
• 16 кВт;
• подключить можно сзади или сбоку;
• дверца стеклянная;
• футеровка – шамот;
• вес 280 кг.

Плюсы

• площадь обогрева до 20 кв. метров, поэтом подходит для больших домов;
• высокая эффективность (74%);
• можно использовать любое топливо;
• приятный внешний вид;
• можно что-нибудь положить сверху;
• удобная и безопасная загрузка топлива во время работы камина;
• есть термометр.

Минусы

большой вес.

Vermont Castings DutchWest XL

Это основные модели пристенного типа из чугуна, которые входят в рейтинг отопительных печей длительного горения.

Разновидности и особенности газогенераторных печей

Газогенераторные отопительные устройства, относящиеся к печам длительного горения, выпускаются и отечественными, и зарубежными производителями.

Все модели имеют приблизительно одинаковое принципиальное устройство, отличаясь некоторыми элементами конструкции и внешним оформлением.

Печи профессора Бутакова

Оборудование серии “Профессор Бутаков” обладает привлекательным внешним видом.

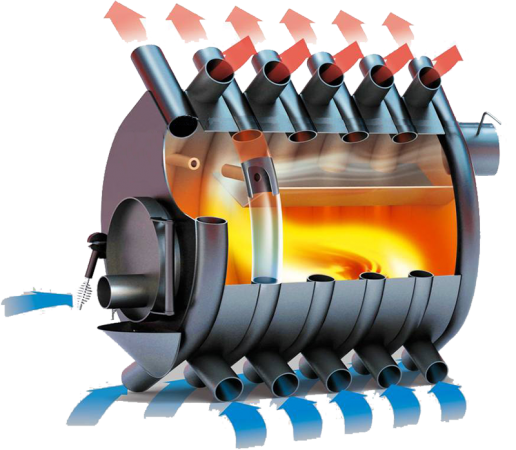

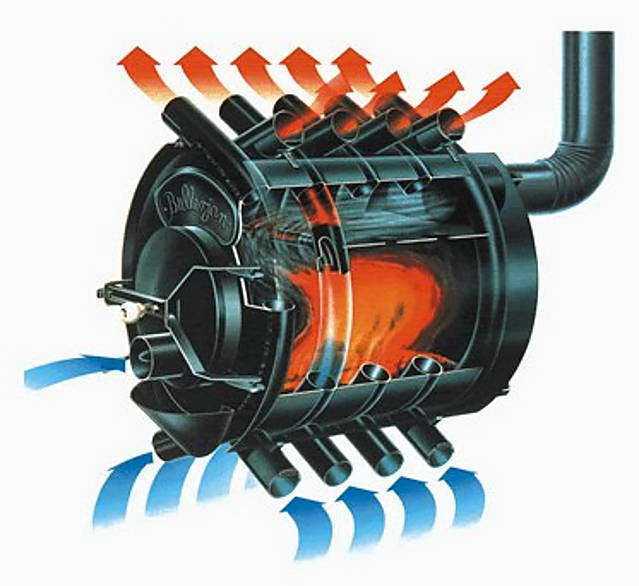

Благодаря увеличению конвективных труб и их более эффективному встраиванию в конструкцию эти газогенераторные печи имеют большую теплоотдачу с единицы поверхности, чем прочие модели.

Патрубок печи в таких моделях расположен удачно – сверху и конденсат стекает прямо в печь.

С одной стороны, это приводит к его полному сгоранию, с другой – затрудняет чистку дымохода. Почистить его можно либо сверху, либо выдернув тяжелую печь из трубы.

Для таких конструкций целесообразно использовать невысокие подставки, которые при необходимости можно извлечь из-под печи и разъединить дымоход.

Газогенераторные печи “Синель”

Печи “Синель” – результат синтеза технологий оборонной промышленности и бытового использования полученного изделия.

По заявлениям производителей “Синели”, в этой печи использованы разработки лучших ракетных конструкторов.

Эти устройства представляют собой добротное отопительное оборудование с упрощенной конструкцией и невысокой ценой.

Для первого типоразмера в этом ряду – модели “С-50” – предусмотрены присоединительные трубы распространенного диаметра – 100 мм.

А вот для последующих типоразмеров придется покупать у производителя печи или искать самостоятельно редко встречающуюся в продаже трубу диаметром 140 мм.

Печи “Теплодар”

Компания “Теплодар” предлагает печи длительного горения “Топ Модель” и “Вертикаль”.

Модели линии “Вертикаль” работают в двух отопительных режимах: интенсивном и экономичном, который подразумевает работу печи на одной закладке дров в течение 8-12 часов. Переход с одного вида работы на другой происходит регулированием ящика зольника.

В режиме “длительное горение” у печи должны быть плотно закрыты зольник и дверь топки.

Для газогенераторных печей “Атом” производства “Мотор Сич” в качестве топлива могут применяться дрова диаметром 100-400 мм длиной до одного метра или топливные брикеты с ограничениями по минимальным размерам.

Опилки и мелкие отходы должны составлять не более 30% от загружаемого топлива. Стенки камер сгорания и загрузки изготовлены из стали толщиной 6-10 мм, футерованной качественным керамобетоном.

Футеровка надежно защищает камеры от прогорания и создает оптимальные условия для полного сжигания топлива и малого выброса вредных веществ в атмосферу.

К элитному ряду газогенераторных печей относятся камины “Печора”, “Волга”, “Неман”, обладающие современным, внешне привлекательным дизайном.

Жаропрочные стекла, которыми оснащены газогенераторные камины, с одной стороны, облегчают наблюдение за процессом горения, а с другой – требуют осторожного обращения с этим отопительным оборудованием и периодической очистки стекол от образующейся на них копоти. По своей эффективности эти камины уступают перечисленным выше моделям печей

Эти устройства имеют топки небольшого размера, что требует предварительной подготовки используемого топлива

По своей эффективности эти камины уступают перечисленным выше моделям печей. Эти устройства имеют топки небольшого размера, что требует предварительной подготовки используемого топлива.

Эти печи подходят потребителям, желающим украсить интерьер, но не имеющим достаточных средств для устройства полноценного камина.

Достоинства и недостатки печей длительного горения

Основным и главным достоинством данного вида печей является их низкая стоимость. В зависимости от региона она может начинаться с суммы в восемь тысяч рублей. Рейтинг 10 самых продаваемых котлов приведен ниже.

1. Клондайк
2. Будерус
3. Согра
4. Сибирь
5. Термаль
6. Бубафоня
7. Герма
8. Аляска
9. Слобожанка
10. Теплодар

Сделать такую печь можно и в домашних условиях, тогда ее цену можно понизить практически до стоимости материала

При самостоятельном изготовлении особое внимание стоит уделить качеству используемого металла. Он обязательно должен быть жаропрочным

Отсутствие открытого огня это большой плюс к пожарной безопасности вашей дачи. Длительное время горения позволяет сохранять микроклимат в помещении долгое время. Следует отметить простоту конструкции печи и легкость в управлении. Все управление заключается в регулировке воздуха нижней заслонкой, а также регулировки заслонки верхней трубы. Причем топка котла устроена таким образом, что даже при полностью закрытой заслонке трубы практически невозможно отравиться угарным газом.

При правильной эксплуатации котел длительного горения будет вам верным помощником долгое время. На вашей даче, благодаря притоку свежего воздуха и вытяжке горячего, постоянно будет происходить естественная вентиляция, что также благоприятно скажется на климате помещения. Учеными доказано, что плавный переход от тепла к холоду и наоборот является оптимальным для здоровья человека. Именно такой переход обеспечивают данные печи.

Из недостатков следует отметить следующие:

• необходимость заготовки дров
• небольшие размеры обогреваемого помещения
• периодическая чистка зольника
• наличие места хранения для дров

Следует заметить, что дров на дачу надо не так уж и много, чистка зольника не составляет труда, навес для дров сделать очень просто. Так что при творческом подходе и позитивном настрое все эти недостатки легко превратить в достоинства.

Устройство и принцип работы печи длительного горения на дровах

Обычная печь, которая обогревается при помощи дров, сжигает топливо за часа 2-3. Температура в помещении повышается быстро, однако так же быстро и падает. Поэтому дрова нужно подкидывать часто, а это не совсем удобно, особенно ночью. Ко всему такое устройство забирает кислород из помещения, а некоторое тепло удаляется через дымоходные трубы.

Дровяные модели длительного горения для отопления дома могут быть чугунными или стальными (толщина листа от 3 до 6 мм). По конструктивным характеристикам они отличаются от стандартных печей. Топка у них имеет две части и характеризуется большей вместительностью. В некоторых моделях можно наблюдать даже систему воздушной конвекции либо водяной теплообменник.

Главная особенность данных устройств отопления заключается в возможности функционировать в двух режимах. Если нужно нагреть площадь за короткий промежуток времени, то шибер открывается в полной мере, зольник выдвигается на пару сантиметров. Режим продолжительного горения нужен для поддержки стабильной температуры.

В конвекционной печи дрова горят довольно медленно, с малым объёмом кислорода и при повышенной температуре.

Данные условия существуют благодаря загрузке большого числа дров и отсеканием поступающего воздуха (перекрывается шибером и поддувалом). Полена тлеют, а не горят. К тому же, только их малая часть. Основное количество топлива только нагревается и выделяет горючий топливный газ, что в будущем также сгорает и обеспечивает тем самым комнаты теплом. Именно поэтому дровяная газогенераторная печь имеет коэффициент полезного действия намного выше.

Особенности устройства

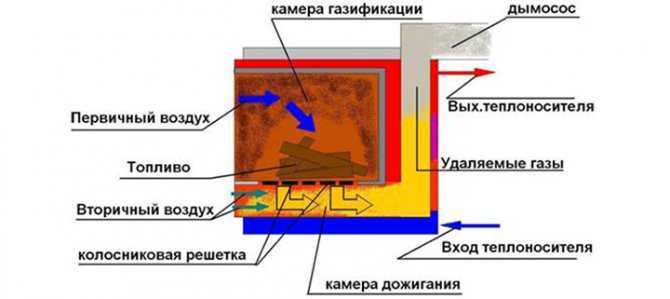

Подобные отопительные устройства имеют две камеры сгорания. В первой происходит разложение твердотопливного горючего материала. Во второй – сжигание полученного пиролизного газа (она может располагаться по отношению к отсеку газификации снизу, сверху или сбоку).

Классическая газогенераторная печь состоит из следующих элементов:

• корпус (в него устанавливают все элементы конструкции);
• бункер заполнения (туда помещают твердое топливо – дрова или отходы древесной промышленности);
• камера дожигания (в ней происходит сгорание пиролизного газа);
• решетка колосниковая (она служит для удержания твердотопливного материала);
• дверки (с их помощью загружают в оборудование дрова и удаляют остатки продуктов горения);
• воздушные заслонки (благодаря им можно управлять подачей кислорода в рабочую зону прибора).

Преимущества

Газогенераторные приборы отопления имеют массу достоинств, что обусловило их широкое применение для обогрева дачных домов, коттеджей, хозяйственных построек. Их КПД многократно превышает эффективность работы традиционного отопительного оборудования. У печей подобного типа можно регулировать температуру теплоносителя, управлять их работой. В этом случае просто увеличивают или уменьшают подачу кислорода в топку.

Отапливать такие устройства можно не только дровами и отходами обработки древесины, но и каменным углем, торфом и, что самое удивительное, линолеумом.

Самым распространенным типом дровяного газогенератора является пиролизная печь. Газ из нее не отбирается, а полностью сжигается, в результате чего образуется тепловая энергия.

Котлы воздушного отопления

Котлы для воздушного отопления – разновидность отопительного оборудования

Довольно значительную нишу на рынках России занимают котлы воздушного отопления. Это не новый, но довольно эффективный способ обогрева любого помещения (частный дом, гараж, теплица, кафе, строительная площадка и т.д.). Воздушные котлы систем отоплений

В отличие от стандартных систем (где в качестве теплоносителя выступает горячая вода или пар), данные устройства используют обычный воздух. Это значительно упрощает конструкцию системы, а также уменьшает необходимое количество дополнительных узлов (батареи, радиаторы, трубы, и т.д.).-

Данные устройства работают по следующему принципу:

В воздушном котле отопления происходит нагрев теплообменника;

Далее, воздух через специальные фильтры попадает в этот теплообменник;

После нагревания, очищенный воздух, с помощью вентиляторов принудительного дутья, транспортируется по воздушным каналам;

Это циклический процесс, при котором со свежим, поступает также подогретый ранее воздух.

Рассмотрим преимущества и негативные черты данных систем:

Преимущества:-

Благодаря наличию вентиляционных воздухопроводов, в летнее время года можно их использовать в качестве охладительных систем (при подключении к ним системы кондиционирования);

Отсутствие водяного контура (при низких температурах, не происходит замерзания системы);

Экономия газа (так, как весь полезный эффект идет на прогрев именно воздуха, а не радиаторов и батарей);

Возможность устанавливать вне помещения (Roof-top);

Функции вентилирования и увлажнения воздуха.

Недостатки:-

Плохая эффективность при очень низких температурах (так как воздух очень быстро остывает, и система не справляется с поставленной задачей);

Быстрое остывание системы (за счет свойств воздуха);

Теперь думайте стоит ли устанавливать воздушный котел отопления. хотя каждый решает сам что ему лучше.

За последние годы воздушное отопление загородного дома выбирает все большее количество владельцев частных домов. Этот выбор обусловлен целым рядом положительных факторов.

1. Эстетичный потенциал (выбрав воздушное отопление, можно оформить дизайн своего дома практически в любом стиле, при этом не нужно думать, куда спрятать батареи или конвектор). Можно максимально использовать общий вид помещения.
2. Относительно невысокая стоимость (для семьи среднего достатка это оптимальный вариант отопительной системы, которая окупится в минимальные сроки).
3. Достаточно высокий КПД (до 90%) при полного отсутствия промежуточных носителей и с низкой энергозатратностью.
4. Простота в эксплуатации (система полностью автоматизирована.
5. Высокая скорость нагрева (не более чем через 20-40 минут после запуска дом полностью нагревается, что особенно востребоано в зимнее время)
6. Долговечность (при правильной установке и грамотном проектировании, воздушное отопление частного дома может служить около 20 лет, но если ее своевременно ремонтировать, регулярно осматривать и бережно использовать, то может и гораздо больше).
7. Безопасносность пользователя (работающее оборудование блокируется системой при малейших признаках опасности).

Но наряду с очевидными плюсами эти системы имеют и свои минусы, которые непременно нужно учитывать особенно тем, кто планирует монтировать воздушное отопление дома своими руками.

1. Монтировать такую систему можно лишь на стадии возведения дома, к тому же необходимо прорабатывать этот вопрос нужно еще в процессе проектирования.
2. Такого вида система отопления потребует периодичного обслуживания.
3. Систему нельзя модернизировать.
4. Постоянная потребность в электричестве (желательно поставить резервный источник электроснабжения).

Газогенераторный котел Благодарова

В процессе работы котла Благодарова все вещества, которые вырабатываются в результате горения, сжигаются.

Конструкция подобного оборудования состоит из 3-х частей. Это камеры сгорания и газификации и бункер для сжигания элементов горения топлива. Топливный материал горит в 1-ой из 2-х камер, в 3-ей – становится газом.

Несомненным достоинством этого отопительного оборудования является длительное горение топлива (прибор превосходит по этому показателю другие котлы отопления) и хорошая теплоотдача. Оно независимо от электричества, всегда выдает мощность, которая требуется.

В процессе сгорания дров и отходов переработки древесины колосниковая решетка, перекрывающая низ камеры для топлива, способствует образованию высокого уровня тепла в условиях естественной тяги.
У котла Благодарова можно расширить объем топливного бункера, при этом КПД устройства не пострадает. Установленные в камере сгорания рельсы – хороший теплонакопитель.

В качестве топлива могут использоваться уголь, опилки, торф. В зимний период топливную камеру можно регулярно пополнять, чтобы в отапливаемом помещении поддерживался оптимальный температурный режим.

Wattek PYROTEK 42

Родина этого бренда – прекрасная страна Чехия.

Имеет электронную систему управления с возможностью автоматизации. Мощность котла может достигать 42 кВт. Для растопки можно использовать любые древесные материалы или бурый уголь. Стоимость может сильно разниться, начиная от 161499 до 247730 рублей.

Плюсы:

• встроенный термометр;
• есть программатор;
• информационный дисплей;
• оснащен защитой от перегрева;
• теплообменник из меди;
• несколько режимов работы;
• можно запрограммировать на неделю автономной работы;
• русскоязычное меню.

Минусы:

• потребляет много электричества;
• большие габариты;
• тяжелый.

Цены на Wattek PYROTEK 42:

Принцип работы воздушных котлов

Отопление жилых, производственных или общественных помещений осуществляется теплым воздухом, нагретым при помощи воздухонагревателя. Нагреватель соединен с системой воздуховодов, которые разведены в каждую комнату строения. Низкотемпературные (160 градусов и меньше) газообразные продукты сгорания выводятся наружу.

Использование воздухонагревателя позволяет не только быстро прогреть комнату, но и сделать это по всему объему помещения, то есть, равномерно. После остывания воздух посредством возвратных воздуховодов попадает назад в теплогенератор. Таким образом, принцип действия системы основан на рециркуляции воздушных масс, к которым подмешивается свежий уличный воздух.

Для поддержания нужного температурного режима в помещениях используется термостат (терморегулятор). Специальный дополнительный электронный блок позволяет очень тонко настроить любые климатические параметры воздуха. Основной электронный блок (процессор) используется для управления воздухонагревателем. Он отслеживает следующие параметры:

• Наличие и давление газа в системе;
• Состояние элементов безопасности;
• Параметры электропитания.

Кроме того, процессор занят в управлении увлажнителем, кондиционером, электронным фильтром и иным оборудованием. Все перечисленные функции при желании пользователя могут надстраиваться на базовую отопительную систему модульно.

Печь длительного горения своими руками: схема и пошаговая инструкция

Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.

Изготовление печи «бубафоня» из газового баллона

Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:

1. Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.

   Верхнюю часть баллона удобно использовать в качестве крышки печи

2. К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
3. Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
4. В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
5. Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.

6. Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.

   Вместо швеллеров на поршне можно использовать уголки

7. Приварить рукоятки и подставки.
8. Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.

Видео: как сделать печь «бубафоня» из газового баллона

Изготовление печи длительного горения из кирпича

Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.

Над топочной камерой предусмотрена варочная панель для приготовления пищи

Подготовка фундамента

Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:

1. Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
2. Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
3. Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
4. Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
5. Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
6. Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
7. Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.

Для надёжности фундамент можно армировать металлической решёткой

Порядовка кирпичной кладки

Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:

1. Первый и второй ряд необходимо выложить сплошными слоями.
2. На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
3. На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
4. Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
5. С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
6. Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
7. На двенадцатом ряду формируется место для варочной панели.
8. Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.

Порядок укладки кирпичей для печи длительного горения с варочной панелью

Газогенераторные печи на биотопливе

Популяризация биологического топлива вкупе с ужесточением экологических нормативов в Европе давно стала толчком для расширения сегмента котлов и печей, которые работают на продуктах переработки. Так и газогенераторные печи на твердом топливе длительного горения не смогли обойтись без веяния моды и сегодня выпускаются в соответствующих модификациях.

Основным видом топлива для таких агрегатов являются пеллеты (древесные гранулы). В конструкционном отношении и производительности подобные модели вполне сравнимы с аналогами, работающими на дровах, но есть и принципиальная разница.

Являясь одной из последних модификаций, такая печь вобрала в себя и немало других технологических преимуществ. Дело в том, что устройство бункера для загрузки топлива, а также характеристики самих пеллетов позволяют автоматизировать процесс подачи. Для этого предусмотрены саморегулирующиеся пневматические механизмы и шнековые устройства.

Кроме непосредственной подачи биотоплива они самостоятельно управляют и режимами работы. Для обеспечения длительного горения это очень удобное решение. Также в своей конструкции пеллетные отопительные печи на дровах длительного горения могут предусматривать и водогрейный бак. Его изготавливают из жаропрочной стали, устойчивой к температурному воздействию. Подключение бака производится посредством патрубков, а его монтаж возможен как вблизи дымохода, так и в месте схождения камеры сгорания и дымохода.

Вернуться к содержанию
