Создаем котел
Конечно, на то, какая именно будет конструкция котла, сделанного собственноручно, влияет несколько факторов:
- Прежде всего, это доступность определенных материалов. Конечно, более долговечными будут жаростойкие виды нержавейки. Но быстрее и дешевле будет достать обычный лист.
- Также важный аспект – это возможность обработки. В своем гараже вы, скорее всего, не сможете сотворить литую печку из чугуна, – ведь оборудование для этого будет дороже самой печки. Поэтому решения здесь могут быть самыми разными – все зависит от вашей фантазии и от способности физических законов ее реализовать. Обычно котел отопления своими руками создается из традиционного материала – листовой стали до 5 мм толщины. И резать болгаркой такую сталь легко, а кроме того, можно это делать газовым резаком или электросваркой.
Конструкция будущего котла также будет прямым образом зависеть от того, какое топливо будет применяться.
Также на конструкцию повлияет способ циркуляции теплоносителя. Ведь чтобы циркуляция была естественной, требуется большая высота бака и большой диаметр патрубков и контуров отопления. Чем ниже будет диаметр, тем больше сопротивление движению воды и ниже шансы получить хорошую скорость циркуляции теплоносителя, не используя при этом насос.
А вот самодельный котел отопления с насосом циркуляции позволяет сделать диаметр труб меньшим, высоту бака – тоже. Но здесь пользователей подстерегает некая ловушка – если подача электроэнергии при греющем котле прекратится, то и циркуляция воды остановится. Вследствие этого можно увидеть разорванный паром котел. Поэтому приведем несколько советов, которые помогут вам в таком процессе, как изготовление котлов отопления своими руками.
Патрубки котла, контуры отопления – все это должно быть сделано трубой не менее 32 мм. Диаметр трубки на выходе из теплообменника – 32 мм. Если насос остановится, скорость циркуляции воды будет медленнее, а температура – наоборот, начнет возрастать. Поэтому лучше сделать контур не из металлопластика или полипропилена, а из оцинковки, герметизировав резьбы льном с краской или суриком.
Дровяные котлы
Дровяные котлы отопления своими руками – если рассматривать самый простой вариант, – это два цилиндра разных диаметров, которые помещены один в другой. Во внутреннем цилиндре будет топка, во внешнем – бак для воды.
Чтобы сварка котлов отопления была уменьшена, берут готовую толстую трубу с большим диаметром.
Конечно, в таком случае можно комбинировать формы и размеры труб в зависимости от того, что есть у вас в наличии. Пространство между трубками заполнено водой. Такие котлы отопления своими руками являются универсальными – они будут работать на любом твердом топливе. Сделать такой котел просто, использовать – тоже, однако обратная сторона медали – это низкий КПД.
Пиролизные котлы
Когда самодельный котел для отопления дома использует температуру 200-800 градусов и когда недостаточно кислорода, дерево будет разлагаться на древесный кокс и пиролизный газ, выделяя тепло. Теперь нужно только подмешать воздух к пиролизному газу – и он воспламенится. Стоимость материалов, чтобы осуществить изготовление котлов отопления такого типа, будет выше. Но такой котел окупится у вас через 3-4 сезона отопления. Чертежи и конструкции пиролизных котлов можно найти у нас на сайте.

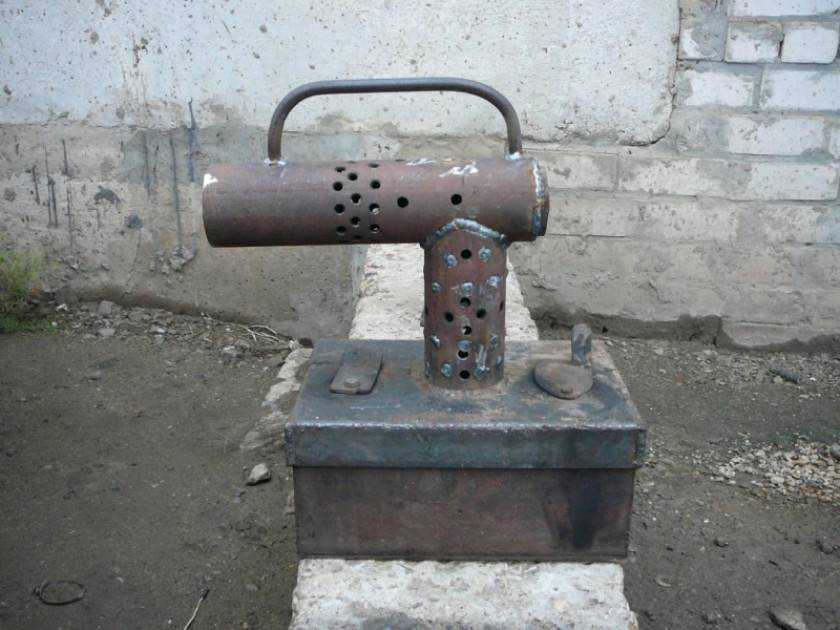

Котлы на отработанном масле
Конструкция такого котла является довольно любопытной. Перед сгоранием котел испаряет масло. После разжигания при рабочей температуре котла масло, которое капает в специальный поддон, моментально превращается в горючие газы. Именно они и нагревают теплообменник. Как топливо – без различных модификаций, может применяться солярка.
Электрические котлы
Изготовление котла отопления своими руками электрического типа – это реальность. Такие котлы являются простыми по конструкции. ТЭН ставится вовнутрь трубы, которая ставится вертикальным образом. Снизу идет патрубок из обратного трубопровода, а сверху подсоединяется подача. В принципе, котел практически готов.
Как подключить твердотопливный котел
Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:
Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.
Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:
Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.
Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры
Как работает схема
Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:
- Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
- При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
- Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
- По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.
Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:
- Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
- Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.
Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.
Способ удешевления обвязки
Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:
Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix
Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.
Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.
Пошаговая инструкция
Процесс изготовление котла не представляет особенных трудностей, достаточно следовать предложенным рекомендациям.
Приступаем к изготовлению корпуса:
- Две трубы (500 и 400 мм), вложенные одна в другую, при помощи кольца свариваются между собой;
- Круглой заглушкой диаметра 450 мм завариваем дно малой трубы. В результате получилась «бочка» диаметром 450 мм с приваренной водонагревательной рубашкой;
- У основания бочки делаем прямоугольное отверстие размером 150 на 100 мм. Это будет дверца для зольника. Привариваем петли и устанавливаем дверцы, при этом не забываем вварить контейнер для сбора золы.
- Для подачи (загрузки) топлива в верхней части конструкции вырезаем прямоугольное отверстие. Размер выбираем произвольный. Главное условие: удобство при закладке дров. Для снижения теплопотерь дверцу топки делаем двойную, состоящую из двух металлических листов с вложением вовнутрь асбестового материала. Места прилегания дверцы также обкладываются жароизоляционным материалом.
- В верхнюю часть конструкции ввариваем выпускной патрубок. Он будет выводить в дымоход отработанные газы.
- Вварив патрубки, внизу и вверху водяного контура, мы имеем точки подключения котла к системе отопления дома.
Возьмите на заметку: обратите внимание на качество и герметичность швов. Устранение брака будет затруднено или вообще невозможным без демонтажа оборудования.. Изготовление и установка воздушного распределителя:
Изготовление и установка воздушного распределителя:
- Из листового металла вырезаем круг, по диаметру несколько меньше внутреннего размера котла. В центре высверливаем отверстие, соответствующее диаметру самой малой заготовленной трубе (60 мм). Это будет воздухораспределитель.
- В отверстие вставляется труба;
- К внутренней плоскости диска привариваются пластины, имитирующие турбину.
Другой вариант воздухораспределителя
- Для удобства работы с распределителем, на его корпус сверху приваривается удобная петля. Одновременно изготавливается заслонка, которая будет регулировать подачу воздуха в топку.
- Для крепления воздухораспределителя к котлу вырезается ещё один круг диаметром равным внешнему контуру. В нём также сверлится отверстие, подходящее по размеру для малой трубы. Нижний диск – вставляется во внутреннюю окружность, а верхний (больший по диаметру), после продевания его через трубу, накладывается на внешнее кольцо. В завершение круг приваривается к котлу и используется как верхняя крышка.
Здесь рассмотрен самый простой способ изготовления твердотопливного котла. Умельцы усложняют и модернизируют конструкцию, применяя систему автоматики и принудительного нагнетания воздуха.
Как подключить отопительное оборудование
Эффективность работы самодельного дровяного оборудования обеспечивается хорошей естественной тягой из дымохода. Чтобы рабочая тяга была достаточной, труба должна иметь высоту не менее 5 – 6 м, а диаметр патрубка в корпусе котла примерно 150 мм в диаметре. Для упрощения розжига в камере сжигания, в обход теплообменника, на наружной боковой стенке делается канал прямой тяги с рукояткой и заслонкой.
При эксплуатации немаловажная роль отводится правильной обвязке отопительного прибора. При работе гравитационной системы отопления, для которой нет необходимости в электричестве, проблем никаких не будет. И все же лучше, если при разгоне котла, во избежание образования конденсата на внутренних стенках топки, холодная вода из системы не попадет в рубашку.
Конденсат, смешиваясь с золой, оседает на поверхности и образует плохо счищающийся черный налет. Поэтому будет лучше, если на выходе теплоносителя из агрегата сделать байпас с трехходовым термостатическим клапаном, настроенным на 55 или 60 градусов. В таком случае циркуляция теплоносителя происходит по малому кругу, до температуры нагрева 60⁰. После этого термостат начнет добавлять из системы холодную воду.
Если отопительная система в частном доме функционирует с насосом, то возникает опасность, что при отключении электричества котел закипит. Чтобы его защитить, нужно выполнить ряд мероприятий:
- Врезать в водяную рубашку предохранительный клапан, с помощью которого при превышении давления будет сбрасываться пар.
- Для дальнейшей работы насоса потребуется источник бесперебойного питания и дизельная электростанция. Аккумулятор может работать непродолжительное время, поэтому без электрического генератора не обойтись.
- Для естественной циркуляции воды из бака в котел и предупреждения закипания потребуется установить теплоаккумулирующую емкость. Она поддержит тепло в доме после сгорания дров.
Как повысить производительность котла
Самостоятельно собранный твердотопливный котел, как правило, отличается существенными теплопотерями, связанными с уходом тепла в дымовую трубу. Причем чем прямее и выше дымоход, тем больше теряется тепла. Выходом из положения в данном случае будет создание, так называемого, отопительного щита, то есть дымохода изогнутой формы, который позволяет передать больше тепловой энергии кирпичной кладке. Кирпич, в свою очередь, будет отдавать тепло воздуху в помещении, обогревая его. Нередко такие ходы устраивают в стенах между комнатами. Однако подобный подход осуществим только, если котел расположен в подвале или на цокольном этаже, либо при условии постройки громоздкого многоступенчатого дымохода.
Как вариант, повысить эффективность котла можно, если вокруг дымовой трубы смонтировать водонагреватель. В данном случае тепло уходящих газов будет нагревать стенки дымохода, и передаваться воде. Для этих целей дымоход можно сделать из более тонкой трубы, которую встроить в трубу большего сечения.
Наиболее эффективным способом повысить КПД твердотопливного котла будет установка циркуляционного насоса, принудительно перекачивающего воду. Это позволит повысить производительность установки примерно на 20-30 %.
Безусловно, сконструировать котел нужно так, чтобы теплоноситель мог циркулировать самостоятельно, если в доме отключили электричество. А при его наличии насос позволит ускорить прогрев дома до комфортных температур.
Двухтрубная с горизонтальной схемой
Отопление на две трубы в горизонтальном виде – схема для крупных помещений. Радиаторов на этаже больше десяти.
Магистрали подсоединяются к приборам параллельно. Сточная (обратная) расположена на уровне пола. Подача врезается в батарею сверху, разводка проходит под подоконником, потолком.
Не требуется разгонный стояк. Техническая вода отопления поднимается на высоту от котла, за счет давления внутри схемы.
Необходимы расширительный бак, стояки для перекрытия, предохранительные клапаны. Мембраны для двух труб с циклом на самотёке – неудачная мысль.
Проблему представляет скрытие разноуровневых магистралей с глаз. Придется подумать, как вернуть помещению вид. Работать будет исправно.
Изготавливаем ИБП и подключаем стабилизатор напряжения газового котла
ИБП — это источник бесперебойного питания. Он нужен для того, чтобы оборудование продолжало работать, когда электричество отключат. А стабилизатор защитит котел от перегрузок при частых скачках напряжения в сети.
Источник беперебойного питания можно приобрести в магазине. Но если сделать самому — получится дешевле
В магазинах продаются разнообразные бесперебойники и стабилизаторы. Стоят они недёшево. Можно попытаться сделать бесперебойный блок самостоятельно. Изготовить же стабилизатор самому невозможно. Правила его выбора таковы:
- Для 220-вольтовой сети выбирайте однофазный стабилизатор, для 380-вольтовой — двухфазный.
- Мощность — от 20 до 40 кВт в зависимости от объёма котла.
- Стабилизатор может устанавливаться на пол или крепиться на стену — на его работу это не влияет.
Ориентируйтесь на следующие технические характеристики стабилизатора:
- тип — электронный или релейный;
- время отклика — несколько миллисекунд;
- диапазон напряжения на входе — от 140 до 260 вольт;
- диапазон рабочих температур — от +5 до +40 0C.
Стабилизатор крепят рядом с котлом в сухом месте, куда исключён доступ воды. Его нельзя перегревать и замораживать.
Стабилизатор для газового котла поможет сохранить напряжение в сети на нужном для работы отопителя уровне
Как собрать источник бесперебойного питания своими руками
Для производства ИБП необходимы:
- токовый преобразователь (220 вольт). Он нужен, чтобы к котлу от аккумулятора поступало напряжение 220 вольт;
- аккумулятор (хорошо зарекомендовали себя гелиевые);
- зарядное устройство (минимум 15 ампер).
Инструкция по сборке ИБП выглядит так:
- Преобразователь соединяют с аккумулятором при помощи проводов сечением от 4 миллиметров, соблюдая полярность. Обычно в местах соединения есть указатели «+» и «-» (иногда полярность обозначается разным цветом проводов). Плюс от преобразователя должен идти к плюсу от аккумулятора. То же самое и с минусовым проводом. Преобразователь подключают к аккумулятору с помощью двух проводов. Их сечение должно быть не менее 4 миллиметров
- Котёл соединяют с преобразователем через розетку. Она уже имеется «в комплекте», ничего дополнительно монтировать не нужно. Таким образом, три части одной системы — котёл, преобразователь и аккумулятор — оказываются соединёнными между собой.
- Когда аккумулятор разряжается, к нему подключают зарядное устройство.

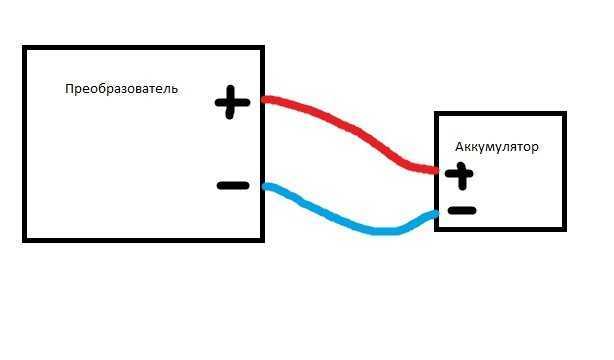

Преобразователь подключают к аккумулятору с помощью проводов, соединяя плюс с плюсом, а минус с минусом
Такой агрегат не будет срабатывать автоматически. Его придётся включать самостоятельно, когда электричество вдруг пропадёт.
Изготовление твердотопливного котла длительного горения своими руками на видео
- https://derevyannie-doma.com/materialy/shahtnyy-kotel-dlitel-nogo-goreniya-svoimi-rukami-chertezhi-kak-sdelat.html
- http://obustroen.ru/inghenernye-sistemy/otoplenie/kotly/shaxtnyj-kotel-dlitelnogo-goreniya-svoimi-rukami-chertezhi.html
- https://prorab.guru/zagorodniy-dom/nadyozhnyiy-i-ekonomichnyiy-tverdotoplivnyiy-kotyol-svoimi-rukami.html
- https://remont-system.ru/kotly/samostoyatelnaya-sborka-drovyanogo-kotla-dlitelnogo-goreniya
- https://microklimat.pro/otopitelnoe-oborudovanie/kotly/tverdotoplivnyj-dlitelnogo-goreniya-svoimi-rukami-chertezhi.html
- https://teplospec.com/tverdotoplivnoe-otoplenie/kak-sdelat-kotel-dlitelnogo-goreniya-svoimi-rukami-poshagovoe-rukovodstvo.html
- http://msklimat.ru/kotel-tverdotoplivnyj-dlitelnogo-goreniya-svoimi-rukami-chertezhi.html
Определение с параметрами проекта
Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.
Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:
- высокая интенсивность горения;
- сложность оперативной регулировки и контроля этого процесса;
- неполное использование тепла, которое удаляется вместе с дымом через систему вентиляции.
Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров
Разные конструкции
Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.
Схема типичного котла этого класса
Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:
- В начальном положении прижимное устройство (10) находится в верхнем положении.
- Через дверцу (6) в топку загружают крупную партию дров.
- После поджигания происходит регулируемый механическим приводом (16) процесс горения.
- Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
- Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
- Золу после завершения цикла удаляют через нижнюю дверцу (13).
- Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.
Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.
В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.
Пиролизный котел
Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.
Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.
Пеллетный котел
В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.
Теплообменник для подогрева воды
Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя. Аналогичные функции выполняют полые стенки корпуса.
Чертежи твердотопливных котлов длительного горения своими руками
Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.
Принципиальная схема котла
Для отопления сравнительно небольшого частного дома с общей площадью 150-250 м. кв. достаточно будет следующих размеров:
Чертежи твердотопливных котлов длительного горения своими руками
При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.
Конструкторскую документацию можно создать без соблюдения стандартов
Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.
При удалении большого количества ржавчины перед окраской может понадобиться респиратор
