Расширительный бак — важнейшее устройство в системе отопления, которое обеспечивает работоспособность в течение всего отопительного периода. Простейшие баки могут быть изготовлены домашними мастерами своими силами. В случае возникновения затруднений, лучше будет обратиться к специалистам.

На выходных переделывал отопление, выносил расширительный бачок на чердак. Старый был сделан из пластиковой канистры в которую был ввернут специальный латунные переходник чтоб можно было трубу подсоединить, не знаю как он правильно называется, чтоб ввернуть латунный переходник в канистру пришлось прорезать вот такую дырку (см фото ниже), по началу отопление было несовершенно и несколько раз моя система вскипала поэтому канистру из под грунтовки немного повело, это явно заметно, но тем не менее две зимы канистра верой и правдой служила в качестве расширительного бачка.

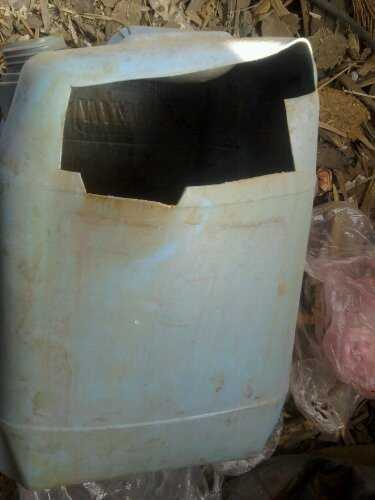

Висела эта канистра в неотделанной комнате и меня смущала, давно хотел вынести ее на чердак, и неожиданно придумал способ как проделать в канистре дырку и приделать латунный штуцер не прорезая огромной дырки для руки чтоб его вставить изнутри. Берем канистру из-под грунтовки, я взял на 10 литров, моему отопление этого хватит с запасом:

Проделываем в нужном месте дырку, я сделал ее чуть выше дна, чтоб если вдруг какой мусор попадет он не попал в систему отопления и оседал просто на дно. Дырка легко проделывается с помощью канцелярского ножа, периодически проверяю входит ли штуцер, обрезаю лишнее.

Теперь в канистре две дырки, одна штатная и вторая проделанная мной, просовываем в обе кусок проволоки, и штуцер по ней съезжает прямо к проделанному отверстию

Просовываю штуцер в отверстие, одеваю резиновую прокладку

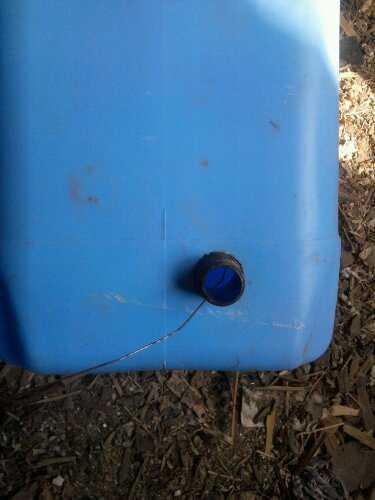

Одеваю гайку и затягиваю, расширительный бачок готов

У меня бачок с отоплением соединяется куском резиновой шланги с хомутами, но можно к пластиковой трубе припаять американку и соединить более основательно, но как показал мой двухлетний опыт — и так достаточно надежно.

Расширительный бак открытого типа для систем отопления

Большие отопительные структуры используют дорогие баки закрытого типа.

Они характеризуются герметичностью корпуса с внутренней резиновой перегородкой (мембраной) благодаря которой происходит регулировка давления при расширении теплоносителя.

Для полноценной работы домашних систем, расширительный бачок открытого типа — подходящая альтернатива, не требующая специальных знаний или профессиональной подготовки для эксплуатации и дальнейшего ремонта оборудования.

Открытый бак выполняет некоторые функции, для бесперебойной работы отопительного механизма:

• «забирает» излишки нагретого теплоносителя и «возвращает» охлаждённую жидкость назад в систему для регулировки давления;
• выводит воздух, который, благодаря наклону труб с парой градусов, сам поднимается к расширительному открытому бачку, расположенному в верхней точке отопительной системы;
• особенность открытой конструкции позволяет добавлять испарившийся объем жидкости непосредственно через верхнюю крышку бачка.

Принцип действия

Рабочий процесс подразделяется на четыре простых этапа:

• наполненность бачка на две третьих при нормальном состоянии;
• увеличение поступающей жидкости в бак и возрастание уровня заполнения при нагревании теплоносителя;
• уход жидкости из бачка при снижении температуры;
• стабилизация уровня теплоносителя в баке до изначальной позиции.

Конструкция

Форма расширительного бачка существует в трёх вариантах: цилиндрической, круглой или прямоугольной. На верхней части корпуса располагается крышка для осмотра.

Фото 1. Устройство расширительного бачка открытого типа для систем отопления. Указаны составные части.

Сам корпус изготовлен из листовой стали, но при самодельном варианте возможны и другие материалы, к примеру, пластик или нержавейка.

Справка. Бак покрывают антикоррозийным слоем, чтобы предотвратить преждевременное разрушение (в первую очередь, это касается железных ёмкостей).

Система открытого бачка включает несколько различных патрубков:

• для соединения расширительной трубы, через которую вода наполняет бак;
• при стыке переливной, для выливания излишков;
• при соединении циркуляционной трубы, по которой теплоноситель заходит в систему отопления;
• для подключения контрольной трубы, предназначенной для ликвидации воздуха и регулировки наполненности труб;
• запасного, необходимого при ремонте для сброса теплоносителя (воды).

Объём

Правильно рассчитанный объём бачка влияет на длительность эксплуатации совместной системы и бесперебойное функционирование отдельных элементов.

Маленький резервуар приведёт к поломке предохранительного клапана, из-за частого срабатывания, а слишком большой потребует дополнительных финансов при покупке и обогревании лишнего объёма воды.

Влиятельным фактором будет и наличие свободного пространства.

Внешний вид

Открытый бак — металлический резервуар, у которого верхняя часть просто закрывается крышкой, с дополнительным отверстием для долива воды. Корпус бака бывает круглым или прямоугольным. Последний вариант более практичен и надёжен при установке и креплении, но круглый имеет преимущество в виде герметичных бесшовных стенок.

Важно! Прямоугольный бак требует дополнительного усиления стенок при внушительном объёме воды (самодельный вариант). Это утяжеляет весь расширительный механизм, который нужно поднимать на самую верхнюю точку отопительной системы, к примеру, на чердак

Достоинства:

• Стандартная форма. В большинстве случаев — прямоугольник, который можно установить и подключить к общему механизму самостоятельно.
• Простая конструкция без чрезмерного количества управляющих элементов, что позволяет легко контролировать бесперебойную работу резервуара.
• Минимальное количество соединительных элементов, что придаёт корпусу прочность и надёжность в процессе работы.
• Среднерыночная цена, благодаря вышеизложенным фактам.

Недостатки:

• Малопривлекательный внешний вид, без возможности скрыть толстостенные громоздкие трубы за декоративными панелями.
• Низкий КПД.
• Использование воды, в качестве теплоносителя. При других антифризах испарение происходит быстрее.
• Резервуар не герметичен.
• Необходимость постоянного добавления воды (раз в неделю или раз в месяц) из-за испарения, которое, в свою очередь, влияет на завоздушивание и нормальное функционирование отопительной системы.
• Присутствие воздушных пузырьков приводит к внутренней коррозии элементов системы и снижению срока эксплуатации и теплоотдачи, появлению шума.

Расширительный бак закрытого типа

Расширительный бак отопления закрытого типа

Намного сложнее выбрать расширительный бачок закрытого типа. Это объясняется повышенными требованиями к конструкции, так как она рассчитана для эксплуатации в системах с повышенным уровнем давления.

Роль расширительного бачка в системе отопления более существенна, чем для открытых моделей. В процессе работы циркуляционного насоса в совокупности с температурными колебаниями возникают скачки давления. Изменяя свое месторасположение, эластичная мембрана бачков расширительных для системы отопления стабилизирует давление до нужного уровня.

Важно учесть следующие особенности конструкции и ее эксплуатации:

• Правильно рассчитанный объем расширительного бачка закрытого типа. Для этого необходимо воспользоваться рекомендованной методикой;
• Вид мембраны – баллонная или диафрагменная;
• Возможность установки манометра вместе с клапаном сброса давления в воздушной камере. Это необходимо для резкого уменьшения давления в системе отопления.

Замена мембраны

Виды закрытых расширительных баков для отопления

При выборе нужно обратить внимание на конструкционные особенности определенной модели. Так как сделать расширительный бак для отопления своими руками затруднительно – лучше всего приобрети уже готовый заводской

Важным моментом является возможность установки новой мембраны. Периодическое воздействие давления в расширительном бачке отопления со временем может привести ее в негодность – потеряется эластичность либо герметичность.

В таком случае нужно выполнить замену мембраны. Лучше всего изначально приобрести конструкцию с фланцевым креплением. Их корпус не монолитный, а состоит из 2-х частей, соединенных между собой с помощью фланца. Демонтировав этот элемент можно заменить дефектную мембрану на новую. Узнав основные принципы работы расширительного бачка в системе отопления, нужно придерживаться следующего порядка работ:

• На соединительном патрубке бака с системой отопления обязательно должна быть установлена запорная арматура. Перекрывается доступ теплоносителя в водяную камеру;
• Во время демонтажа из водяной камеры польется теплоноситель – нужно заранее подготовить емкость для его сбора;
• Активируется клапан сброса давления на воздушной камере.

Дальнейшие действия зависят от модели расширительного бака.

Монтаж расширительного бака

После проведения просчетов можно приступать к установке расширительного бачка отопления

Важно правильно выбрать его месторасположение на общей схеме. Это напрямую зависит от типа системы – гравитационная или с принудительной циркуляцией

Несмотря на то, что роль расширительного бачка в отоплении останется неизменной – некорректный монтаж может привести к сбоям в работе.

Открытая конструкция

Схема установки открытого расширительного бака

Установка расширительного бака открытого вида осуществляется в самой верхней точке системы.

Некоторые специалисты рекомендуют его монтаж сразу после разгонной вертикальной магистрали. При добавлении воды в систему через расширительный бак вероятность обратного хода уменьшается. Также в этом месте схемы обычно самая высокая температура теплоносителя и соответственно – его расширение. Можно также осуществить подключение к обратной трубе. Но тогда работа расширительного бачка в системе отопления будет менее эффективна.

Перед установкой рекомендуем ознакомиться с общими правилами и советами:

• Допускаются небольшие отклонения по горизонтали и вертикали конструкции. Но они не должны превышать 2-3°;
• Утепление можно сделать с помощью базальтовой ваты. Она не боится влажности, а самое главное – высоких температур;
• При критическом превышении давления внутри расширительного бачка отопления часть жидкости может через верхнюю крышку попасть на пол чердака. Рекомендуется в этом месте сделать улучшенную гидроизоляцию пола.

Плановый осмотр состояния бака можно делать 2 раза в месяц при постоянной работе отопления и обязательно перед первым запуском системы.

Мембранный бак

Схема установки мембранного расширительного бака

Установка мембранного расширительного бачка в системы отопления осуществляется только на обратную трубу перед циркуляционным насосом.

Обязательным условием является соблюдение температурного режима в помещении. Уровень нагрева воздуха не должен быть менее +5°С. Монтажу не должны препятствовать посторонние предметы. Это же касается и обслуживания конструкции.

Корректная установка расширительного бачка в систему отопления заключается в соблюдении его уровня. Конструкция должна стоять строго вертикально. Даже небольшой наклон может стать причиной неправильной работы. Для безопасности обслуживания на воздушную камеру следует поставить воздушный клапан для быстрого снижения давления в ней в случае возникновения аварийной ситуации.

Принципиальное отличие работы расширительного бачка в системе отопления закрытого типа заключается в возможности его быстрого демонтажа. Поэтому рекомендуется установить 2 отсекающих крана во время установки — один на подводящий патрубок к системе отопления, а второй – на водяную камеру бака. Перекрыв их, можно быстро демонтировать емкость для выполнения ее ремонта или установки новой.

В видеоматериале представлены особенности конструкции расширительных баков и их роль в работе системы отопления:

Монтаж расширительного бака в системе на обратку

Как мы определились, установка расширительного бака на подачу делает так, чтобы динамическое давление системы отопления на подходе к баку выравнивалось со статическим давлением. Подключение же бака на обработку даст нам совершенно другую картину.

Для удобства представьте, что система выглядит точно также, имеет те же размеры и параметры. Единственное отличие — бак установлен на выходе напора насоса. Это приводит к тому, что насос давит, в первую очередь, внутрь расширительного бака.

Система вновь наполняется жидкостью, которая создает давление 1 бар. Что следует после включения насоса? Он также создает давление 1,5 бар. Следом давление перераспределяется в расширительный бак. В данной точке, как и в случае с установкой бака на подачу, давление динамическое становиться равно давлению статическому. Но вот уже после того, как нагнетание покинет пределы расширительного бака,  при изучении показаний манометров будет видно, что динамическое давление системы ниже, чем статическое!

Однако, несмотря на кажущиеся удобство второго метода установки, при неправильном расчете длинны системы отопления и наполнении её статическим давлением, давление может упасть ниже, чем атмосферное давление. Это приводит к тому, что вода начинает вскипать при более низких температурах, что приводит к крайне быстрому изнашиванию насоса, из-за чего его лопасти разрушаются в течении короткого времени.

Устройство бачка открытого типа

Схема работы расширительного бака для отопления.

Открытая система бака должна включать в себя несколько патрубков: для присоединения расширительной трубы, переливной, циркуляционной и контрольной. Через первый из них вода поступает в бак, по второму убираются ее излишки, по циркуляционной трубе вода поступает в систему отопления, а контрольная трубка предназначена для удаления воздуха и регулирования уровня заполнения труб. Имеется также и запасной патрубок, который открывают в случае ремонта для сброса воды. Патрубок представляет собой небольшую трубу, которая присоединяется к основной системе для отведения воды или воздуха.

Самодельный расширительный бак должен быть такого объема, чтобы вмещать примерно 4% от объема всей воды, циркулирующей в трубах и приборах.

Зачем нужен расширительный бак?

Даже люди, далекие от понятий гидравлики и теплотехники со школьных парт знают об изменении объема жидкости при нагревании или остывании. Чтобы не допустить протечек и скачков давления в результате нагрева теплоносителя в контуре, схема водяного отопления должна предусматривать расширительный бачок для отопления своими руками сделать этот элемент несложно, поэтому собственник сможет сэкономить средства на приобретении готового бака.

• компенсация теплового расширения;
• стабилизация показаний манометра;
• предотвращение гидроударов и резких скачков давления;
• стравливание воздуха из контура;
• защита отопительных приборов от протечек и нарушения герметичности вследствие действия высокого давления.

Расширительный бак открытого типа

Перед тем как установить расширительный бак. нужно знать, какие типы его существуют, основные их преимущества и недостатки. Выделяют баки открытого и закрытого типа. Первый рекомендуется устанавливать на верхней части стояка, то есть трубы, ведущей непосредственно на чердак того или иного здания. По форме такой расширительный бак может быть различным: прямоугольным, круглым, цилиндрическим. Такой бачок должен быть изготовлен из толстой листовой стали, иметь в верхней части специальную крышку для осмотра.

Он очень часто применяется в отопительных системах. Для защиты от разрушения расширительный бак покрывается антикоррозийным слоем.

Для чего нужен расширительный бак?

В процессе нагрева вода имеет свойство расширяться – при повышении температуры увеличивается объем жидкости. В контуре отопительной системы начинает расти давление, которое разрушительно может воздействовать на газовое оборудование и целостность труб.

Расширительный бак (экспанзомат) выполняет функцию дополнительного резервуара, в который давлением выдавливает образовавшиеся в результате нагрева излишки воды. Когда жидкость остывает и давление стабилизируется, она по трубам возвращается обратно в систему.

Расширительный бак выполняет функцию защитного буфера, он гасит гидроудары, которые постоянно образуются в системе отопления из-за частого включения и выключения насоса, а также исключает вероятность возникновения воздушных пробок.

Чтобы уменьшить вероятность образования воздушных пробок и не допустить повреждения газового котла гидроударом, расширительный бачок следует монтировать перед теплогенератором, на обратке

Существует два разных варианта исполнения демпферных емкостей: открытые и закрытые типы. Они отличаются не только конструкцией, но и способом, а также местом монтажа. Рассмотрим особенности каждого из этих типов подробнее.

Расширительный бак открытого исполнения

Бачок открытого типа монтируют в верхней точке системы отопления. Изготавливаются емкости из стали. Чаще всего они имеют прямоугольную или цилиндрическую форму исполнения.

Обычно устанавливают такие расширительные баки на чердаке или мансарде. Возможен монтаж под крышей

Обязательно нужно уделить внимание теплоизоляции конструкции

В структуре емкости открытого типа имеется несколько отводов: для ввода воды, отвода остывшей жидкости, подвод контрольной трубы, а также выводная трубка для отвода теплоносителя в канализацию. Подробнее об устройстве и видах бака открытого типа мы писали в другой нашей статье.

Функции бака открытого типа:

• контролирует уровень теплоносителя в контуре отопления;
• если в системе температурный режим понизился, он компенсирует объем теплоносителя;
• когда меняется давление в системе, бак выполняет функцию буферной зоны;
• излишки теплоносителя удаляет из системы в канализацию;
• выводит воздух из контура.

Несмотря на функциональность открытых расширительных баков, они уже практически не используются. Поскольку имеют множество недостатков, например, большой размер емкости, склонность к коррозии. Их установка производится в системы отопления, которые работают только с естественной циркуляцией воды.

Экспанзомат закрытого типа

В системах отопления с закрытым контуром обычно монтируется расширительный бак мембранного типа, он оптимально подходит для любого типа газового котла и обладает большим количеством преимуществ.

Экспанзомат – это герметическая емкость, которая посредине разделена эластичной мембраной. В первой половине будут размещаться излишки воды, а во второй – обычный воздух или азот.

Закрытые расширительные баки для отопления, как правило, окрашены в красный цвет. Внутри бачка расположена мембрана, она выполнена из резины. Необходимый элемент для поддержания давления в расширительном бачке

Компенсационные баки с мембраной могут выпускаться в виде полусферы или в форме баллона. Что вполне подходит для использования в системе отопления с газовым котлом. Рекомендуем детальнее ознакомиться с особенностями монтажа баков закрытого типа.

Достоинства мембранных типов бачков:

• простота самостоятельной установки;
• устойчивость к коррозии;
• работа без регулярной доливки теплоносителя;
• отсутствие контакта воды с воздушной средой;
• работоспособность в условиях повышенной нагрузки;
• герметичность.

Газовое навесное оборудование обычно комплектуется расширительным баком. Но не всегда дополнительный резервуар с завода настроен правильно и может сразу же включатся в работу отопления.

Как рассчитать объём расширительного бака?

Конструкция расширительного бака не предполагает каких-либо сложных технических решений, но ошибка в расчёте его объёма способна привести к поломке оборудования и выходу из строя отопительной системы в целом: слишком большая ёмкость не сможет создать достаточного давления в сети, а слишком маленькая, наоборот, не примет весь избыток теплоносителя.

Чтобы провести правильный расчёт, следует определить общий объём отопительной сети. Для этого нужно сложить объём котла, суммарный объём всех труб в системе, а также объём дополнительных обогревательных приборов, если они имеются.

Формула для расчёта объёма расширительного бака:

КЕ – общий обьём всей системы отопления. Рассчитывают этот показатель исходя из того, что I кВт мощности отопительного оборудования равен 15 л объёма теплоносителя. Если мощность котла 40 кВт, то общий обьём системы составит КЕ = 15 х 40 = 600 л;

Z – значение температурного коэффициента теплоносителя. Как уже отмечалось, для воды это около 4%, а для антифриза разной концентрации, например 10-20%-ного этиленгликоля, – от 4,4 до 4,8%;

N – величина эффективности мембранного бака, которая зависит от начального и максимального давления в системе, первоначального воздушного давления в камере. Зачастую этот параметр указан производителем, но, если его нет, можно выполнить расчёт самостоятельно по формуле:

DV – наибольшее допустимое значение давления в сети. Как правило, оно равно допустимому давлению предохранительного клапана и для обычных бытовых систем отопления редко превышает 2,5-3 атм.;

DS – значение давления начальной зарядки мембранного бака исходя из постоянного значения в 0,5 атм. на 5 м протяжённости отопительной системы.

N = (2,5-0,5)/<2,5 + 1) = 0,57.

Итак, из полученных данных можно вывести объём расширительного бака при мощности котла 40 кВт:

К = 600 х 0,04/0,57 = 42,1 л.

Рекомендуется бак объёмом 50 л с начальным давлением 0,5 атм. поскольку итоговые показатели для выбора изделия должны быть немного выше расчётных. Незначительное превышение объёма бака не так страшно, как недостаточность его объёма. Кроме того, при использовании в системе антифриза специалисты советуют выбирать бак объёмом на 50% больше расчётного.
