Как выбрать алюминиевые радиаторы отопления: технические характеристики

Алюминиевый радиатор отопления ‒ Основные причины ремонта конструкции

А почему происходят такие казусы? Дело в том, что алюминиевые отопительные батареи не совсем подходят, из-за лимита допустимого рабочего давления изделия, для монтажа и длительной эксплуатации, в многоквартирных строениях. У алюминиевых радиаторов, максимальное, допустимое рабочее давление, в пределах 15 атмосфер. Установка алюминиевого радиатора в квартире, с внешним источником подачи тепла, вынуждает изделие работать на пределе. Так как, рабочее давление центральной системы отопления, как правило, находится в пределах 12-15 атмосфер. А вот при опрессовке, проверочном запуске отопительной системы в здание, давление в трубах, достигает значительно больших показателей.

Как понимаете, внезапная авария алюминиевой батареи, в таких условиях эксплуатации, неизбежна и может произойти, в любой момент. И необязательно, что вы будите, при этом процессе, находиться дома или сможете узнать, о проблеме, первым. А значит, исходя из выше изложенного, внезапное нарушение целостности отопительной конструкции, может повлечь за собой, порой, довольно серьезные финансовые потери. Придется потратиться ни только на ремонт своего жилого помещения (квартиры), но и на возмещение, последствий аварии, соседям снизу.

Причины срочного ремонта алюминиевого радиатора

Но, случаются и другие причины, вынуждающие к срочному ремонту сантехоборудования, вмешательству в целостность конструкции батареи. То есть, к привлечению квалифицированного специалиста или разборки и сборки алюминиевого радиатора отопления своими руками. Если же вы решили обойтись, в целях экономии или других обстоятельств, своими силами (самостоятельно), то придётся досконально изучить тему и узнать: «Как правильно разобрать и собрать алюминиевый радиатор отопления своими руками?».

Как показывает практика, основных причин, которые подразумевают проведение срочных, профессиональных ремонтных действий (разборка и сборка алюминиевой батареи отопления самостоятельно), в основном ‒ три:

  1. Засоренность отопительной батареи. Обогревающее устройство еле теплое (не все секции одинаковой температуры), хотя труба, источника тепла, горячая. Такой дефект, предполагает разборку и промывку изделия;
  2. Меж секционная течь батареи. Между соединениями секций, проступает влага или же происходит течь жидкости — предполагает разборку конструкции и замену уплотнительных элементов;
  3. Возникновение течи секции радиатора. Появление трещины или другого дефекта, непосредственно, в самой секции, который провоцирует выделение или протекания конструкции — предполагает замену или реставрацию секционного элемента, или батареи целиком.

Как устроен радиатор отопления

Если упрощенно взглянуть на большинство радиаторов отопления, то их гидравлическая конструкция представляет собой достаточно несложную, понятную схему. Это два горизонтальных коллектора, которые соединены между собой вертикальными каналами-перемычками, по которым происходит перемещение теплоносителя. Вся эта система или выполнена из металла, обеспечивающего необходимую высокую теплоотдачу (яркий пример – мощность секции чугунного радиатора), либо «одета» в специальный кожух, конструкция которого предполагает максимальную площадь контакта с воздухом (например, биметаллические радиаторы).

Очень упрощенно – схема устройства большинства радиаторов отопления

1 – Верхний коллектор;

2 – Нижний коллектор;

3 – Вертикальные каналы в секциях радиатора;

4 – Теплообменный корпус (кожух) радиатора.

Оба коллектора, верхний и нижний, с обеих сторон имеют выходы (соответственно, на схеме верхняя пара В1-В2, и нижняя В3-В4). Понятно, что при подключении радиатора к трубам контура отопления подключается лишь два выхода из четырех, а оставшиеся два глушатся. И вот от схемы подключения, то есть от взаимного расположения трубы подачи теплоносителя и выхода в «обратку» во многом зависит эффективность работы установленной батареи.

И прежде всего, планируя установку радиаторов, хозяин должен точно разобраться, какая же система отопления функционирует или будет создаваться в его доме или квартире. То есть он должен четко представлять, откуда поступает теплоноситель и в какую сторону направлен его поток.

Конструкция радиаторов

Конструктивно батареи могут быть сборными из нескольких секций и неразборными (панельными). Разборные можно удлинять, добавляя секции, или укорачивать. В любом радиаторе вверху и внизу имеется коллектор для прохода воды.

Радиатор имеет четыре входа. Задействованы обычно только два. К ним подсоединяются трубы подачи и «обратки» горячей воды. Остальные два отверстия входа заглушаются пробками, в одну из них монтируется краник Маевского для стравливания воздуха.

Как измерять температуру в квартире в отопительный сезон

Жильцы могут измерить температуру самостоятельно, бытовым термометром. Нужно соблюсти несложные требования: проверить, нет ли сквозняков, хорошо ли закрыты окна и межкомнатные двери. Температуру следует измерять в метре от радиаторов, стоящих на «уличной» стене, на высоте одного метра от пола.

Лучше это делать вечером или утром — днем солнце, нагревшее комнату, может сильно смазать картину.

Оптимальная температура, которая должна быть в квартире — 20-22 °C.

В ГОСТе прописаны и более подробные нормативы отопления в квартире 2018 года:

  • Тип помещения Оптимально, °C Допустимо, °C
  • Жилая комната 20-22 / 18
  • Кухня 22-23 / 20
  • Туалет 19-21 / 18
  • Ванная и совмещенный санузел 24-26 / 18
  • Помещения для отдыха и учебных занятий 20-22 / 18
  • Межквартирный коридор 18-20 / 16
  • Вестибюль, лестничная клетка 16-18 / 12
  • Кладовые 16-18 / 14

Причем в угловых комнатах температура должна быть выше — минимум 20°C.

Что нужно знать при покупке

Радиаторная батарея отопления, конечно, должна вписываться в интерьер комнаты, но все-таки главным критерием при выборе должны быть ее технические характеристики, да и конструктивные особенности стоит учесть. Так что на этом вопросе стоит остановиться отдельно.

Цельные или секционные отопительные приборы лучше

Большая часть используемых в быту батарей относятся как раз к группе секционных. То есть на заводе выпускаются типовые сегменты, которые затем объединяются в радиатор отопления. Сборка производится с помощью ниппеля с разной резьбой с двух сторон. При его повороте обе секции очень плотно прижимаются друг к другу.

Сборку/разборку можно выполнить самостоятельно

Из недостатков таких конструкций отметить можно риск возникновения протечки по месту стыка отдельных секций. Также нежелательно их использование в автономных системах с повышенным давлением.

Зато можно добавить или наоборот убрать лишние секции, регулируя тем самым тепловую мощность отопительного прибора. Причем сделать это можно и своими руками.

В случае с цельными радиаторами коллектор изготавливается из одной трубы, а потом на него напрессовывается оребрение. Благодаря такой конструкции он может выдерживать большее давление в системе отопления. Так что есть смысл выбрать такой отопительный прибор в автономной системе отопления с повышенной температурой теплоносителя.

Цельный стальной радиатор

Габариты радиаторы

Инструкция по установке радиатора обычно предусматривает его расположение в нише под окном, так что выбор размера – дело ответственное. Главное при установке – чтобы радиатор не находился впритык ни к стене, ни к полу, да и сверху до подоконника должно оставаться сантиметров 5-7 свободного пространства. Если эти требования не соблюсти, то львиная доля тепловой энергии будет уходить на нагрев стен и подоконника.

Правильное размещение батареи отопления

По высоте самым ходовым можно считать модели с межосевым расстоянием 400-500 мм (высота прибора составляет примерно 570 мм).

Помимо этого, в продаже можно найти:

очень низкие радиаторы – используются в домах с большими окнами, где радиатор обычного размера перегораживал бы обзор. Биметаллические радиаторы выпускаются с минимальным межосевым расстоянием 200 мм, алюминиевые – 150 мм, такая «кроха» подойдет даже если окна доходят почти до пола;

Небольшие по высоте батареи стильно выглядят

при дефиците свободного пространства подойдет вертикальная батарея радиатор. От обычно она отличается большим межосевым расстоянием и малым числом секций. Установить такой отопительный прибор можно и в углу, где обычно остается сантиметров 50 свободного пространства.

Пример вертикальной батареи

Когда выполняется замена радиатора-батареи в квартире, то межосевое расстояние имеет особое значение. Рекомендуется замерить расстояние между подачей и обраткой в квартире и выбирать отопительный прибор с точно таким же межосевым расстоянием.

Тепловая мощность прибора

В вопросе, как выбрать отопительные батареи радиаторы, учет теплоотдачи – самый важный параметр. Для этого достаточно просто ознакомиться с документацией на отопительный прибор. Обычно указывается теплоотдача либо всей батареи, либо теплоотдача отдельной секции.

Значение теплоотдачи может указываться и в маркировке радиатора. Например, обозначение МС140 в маркировке чугунной модели означает теплоотдачу одной секции на уровне 140 Вт, зная количество секций, подсчитываем теплоотдачу всего отопительного прибора. Лидерами по этому параметру можно считать биметаллические батареи, у них теплоотдача составляет на уровне 200 Вт.

Тепловая мощность биметаллических отопителей на высоте

Также нужно обратить внимание на такие технические характеристики отопительных батарей радиаторов как рабочее давление в системе, допустимую температуру теплоносителя, а также тип металла. Например, при контакте стали и алюминия происходит интенсивная коррозия последнего, так что срок службы отопительного прибора сокращается в разы

https://youtube.com/watch?v=8B4VD7kY6iU

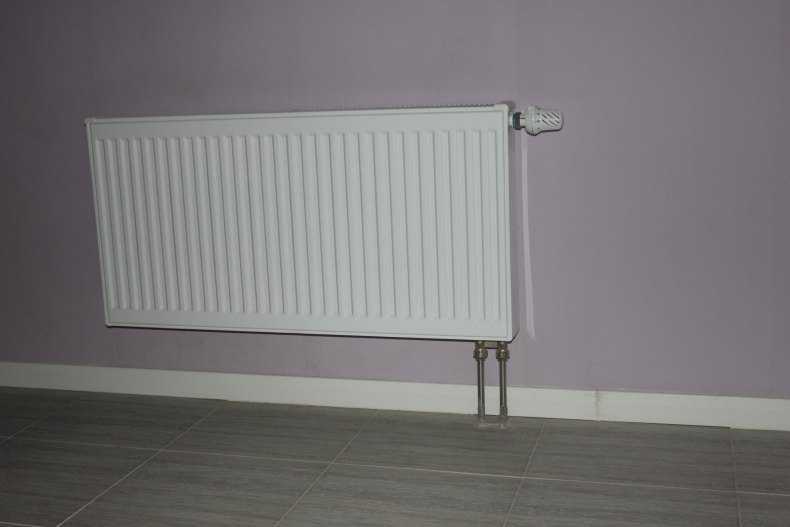

Стальные панельные батареи

Состоят данные отопительные приборы из двух ребристых пластин, изготовляемых литьем. У них внутри находится герметичный контур, который заполнен теплоносителем, обеспечивающим обогрев помещений.

Благодаря ребристой форме стальная батарея имеет эффективную теплоотдачу. По теплопроводности сталь аналогична чугуну. Но у стальных агрегатов стенки гораздо тоньше, чем у чугунных изделий и поэтому они нагреваются намного быстрее. Чтобы прогреть выстывшую жилплощадь, потребуется в 2 раза меньше времени. Столь высокая производительность обеспечивается путем конвекции.

Рассчитаны приборы на рабочее давление, равное 10 — 11 атмосферам, что соответствует техническим характеристикам центральной системы теплоснабжения. Некоторые модели современных радиаторов отопления для квартиры из стали оснащены вентиляционными (конвекционными) отверстиями, которые создают тепловую завесу для холодного воздуха, идущего от окна или двери.

После завершения сборки всю конструкцию покрывают особой краской, защищающей от механических и разных химических повреждений. Если имеются сомнения в том, какую выбрать батарею в квартиру из предлагаемого ассортимента, нужно внимательно проверить равномерность нанесения красящего состава – именно это обстоятельство часто влияет на длительность эксплуатации отопительного оборудования.

Дело в том, что плохо покрытые защитой участки могут быть причиной появления коррозии. Панельные радиаторы из стали стандартных моделей рассчитаны на нагрев рабочей среды до 85-90 градусов, но иногда они способны выдержать температуру до 100-110 градусов. К качеству воды, циркулирующей в таких приборах, предъявляют минимальные требования с допустимым порогом pH 3-9,5 единиц.

Определяясь с решением, какие радиаторы лучше установить в квартире, нужно помнить, что специалисты не советуют надолго оставлять стальные изделия без теплоносителя. Причина в том, что при контакте с воздухом этот металл подвергается коррозийным процессам.

У стальных радиаторов имеется система классификации, которая основана на количестве панелей и конвекторов. Например, 10 тип соответствует одной панели. Он считается наиболее простым и бюджетным вариантом, но отсутствие конвекционного теплообменника понижает теплоотдачу. В свою очередь 21 тип состоит из 2 панелей и 1 конвектора между ними.

Стальные агрегаты также отличаются размерами. Их длина составляет от 400 до 3000 миллиметров, а высота от 200 до 900 миллиметров. Многообразие параметров позволяет выбрать лучшие отопительные батареи для квартиры с разными по площади помещениями.

К плюсам панельных агрегатов из стали относятся:

  • небольшая толщина и вес;
  • высокий коэффициент теплоотдачи;
  • простота монтажа;
  • быстрый прогрев помещений;
  • доступная стоимость;
  • минимальные требования к качеству воды;
  • возможность выбрать модель с определенным количеством конвекторов.

Что касается недостатков стальных батарей, то они проявляются в квартирах, обустроенных автономным отоплением. Дело в том, что габариты конструкций не могут вместить достаточный объем воды, а поэтому котел для поддержания требуемого температурного режима вынужден будет часто включаться.

Это в свою очередь приведет к увеличению расхода электроэнергии. Если квартира подсоединена к центральной системе теплоснабжения, данная особенность не имеет значения.

До того, как выбрать стальной радиатор, необходимо ознакомиться с качеством теплоносителя. Когда центральная система теплоснабжения не отличается чистотой воды, агрегат долго не прослужит, поскольку его внутренняя поверхность обычно не имеет защитного покрытия.

У стальной панельной конструкции тонкие стенки плохо переносят гидроудары, о наличии которых свидетельствует присутствие в системе посторонних звуков в виде щелчков, журчания, треска.

Производители панельных стальных батарей

Как мы знаем, уровень качества батарей зависит не только от типа конструкции, но и производителя. Исходя из этого не следует отдавать предпочтение наиболее недорогим изделиям от неизвестных производителей. Малый выгода может привести к тому, что уже в недалеком будущем придется своими руками поменять радиаторы.

Хорошо себя зарекомендовали панели следующих производителей:

  • Будерус (Германия),
  • Thermoplus (Италия),
  • Лидея (Россия),
  • Kermi (Германия) и др.

Помимо этого, покупать изделия следует в больших строительных магазинах, дабы избежать подделки и быть уверенным в исполнении гарантийных обязанностей продавцом.

https://youtube.com/watch?v=m190qB3upck

Другие виды подключения

Есть более выгодные варианты, чем нижнее подключение, которые обеспечивают снижение теплопотерь:

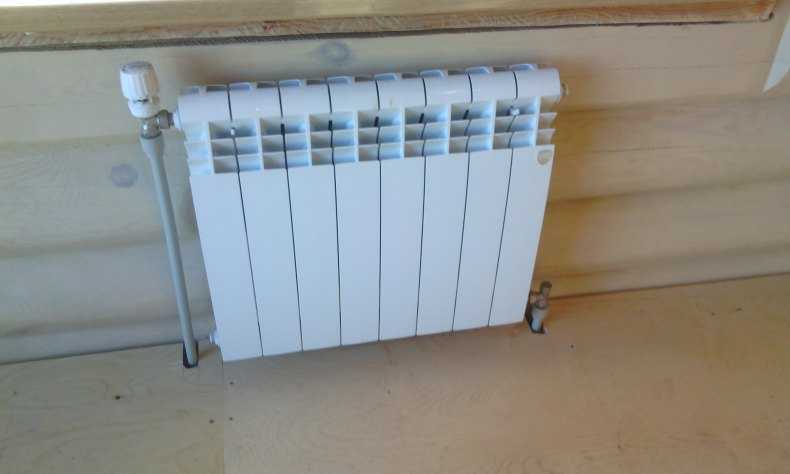

  1. Диагональное. Все специалисты давно пришли к выводу, что этот тип подключения идеален независимо от того, в какой трубной схеме обвязки он применяется. Единственная система, где невозможно использовать этот вид — это горизонтальная нижняя однотрубная система. То есть та самая ленинградка. В чем суть диагонального подключения? Теплоноситель движется внутри радиатора по диагонали — от верхнего патрубка к нижнему. Получается, что горячая вода равномерно распределяется по всему внутреннему объему прибора, опускаясь сверху вниз, то есть естественным путем. А поскольку скорость движения воды не очень велика при естественной циркуляции, то теплоотдача будет высокой. Теплопотери в таком случае составляют всего лишь 2%.
  2. Боковое, или одностороннее. Этот вид очень часто используется в многоквартирных домах. Подключение производится к боковым патрубкам с одной стороны. Специалисты считают, что этот вид — один из самых эффективных, но только если в системе установлена циркуляция теплоносителя под давлением. В городских квартирах с этим проблем нет. А чтобы обеспечить его в частном доме, придется устанавливать циркуляционный насос.

В чем преимущество одного вида перед другими? По сути, правильное подключение — это залог эффективной теплоотдачи и снижения теплопотерь. Но чтобы правильно подсоединить батарею, необходимо расставить приоритеты.

Возьмем, к примеру, двухэтажный частный дом. Что предпочесть в этом случае? Здесь несколько вариантов:

Двух и однотрубная системы

  • Установить однотрубную систему с боковым подключением.
  • Провести монтаж двухтрубной системы с диагональным подключением.
  • Использовать однотрубную схему с нижней разводкой на первом этаже и с верхней разводкой на втором.

Так что варианты схем подключения всегда можно найти. Конечно, придется учесть некоторые нюансы, например, расположение помещений, наличие подвала или мансарды

Но в любом случае важно правильно распределить радиаторы по комнатам с учетом количества их секций. То есть мощность отопительной системы придется учесть обязательно даже при таком вопросе, как правильное подключение радиаторов. В одноэтажном частном доме правильно подключить батарею будет не очень сложно, учитывая длину отопительного контура

Если это однотрубная схема ленинградка, то возможно только нижнее подключение. Если же двухтрубная схема, то можно использовать коллекторную систему или солнечную. Оба варианта основаны на принципе подсоединения одного радиатора к двум контурам — подачи теплоносителя и обратки. В этом случае чаще всего используется верхняя трубная разводка, где распределение по контурам производится в чердачном помещении

В одноэтажном частном доме правильно подключить батарею будет не очень сложно, учитывая длину отопительного контура. Если это однотрубная схема ленинградка, то возможно только нижнее подключение. Если же двухтрубная схема, то можно использовать коллекторную систему или солнечную. Оба варианта основаны на принципе подсоединения одного радиатора к двум контурам — подачи теплоносителя и обратки. В этом случае чаще всего используется верхняя трубная разводка, где распределение по контурам производится в чердачном помещении.

Кстати, этот вариант считается оптимальным как в плане эксплуатации, так и при ремонтном процессе. Каждый контур можно отсоединить от системы, не выключая последней. Для этого в точке развода труб устанавливается отсекающий вентиль. Точно такой же монтируется и после радиатора на патрубке обратки. Стоит только перекрыть оба вентиля, чтобы отсечь контур. Проведя слив теплоносителя, можно спокойно заниматься ремонтом. При этом все остальные контуры будут работать в штатном режиме.

Форма исполнения

Современный радиатор отопления — это надежный прибор, способный продемонстрировать свою эффективность только при соответствии своих технических параметров той системе отопления, в связке с которой он функционирует. Например, для обогрева помещений большой площади выбирают одни варианты, малой — другие.

Существует несколько видов конструкций:

  1. Секционные радиаторы.
  2. Трубчатые батареи.
  3. Панельные модели.
  4. Пластинчатые варианты.

Различия их технических параметров велики. Теплоотдача зависит от объема радиатора. Чем он больше, тем выше эффективность, тем сильнее должно быть давление в системе, и тем тяжелее сам радиатор. Существуют некоторые нюансы, позволяющие сделать правильный выбор. Они касаются формы отопительных приборов. Рассмотрим каждый вариант отдельно.

Секционные радиаторы

Радиатор, конструкция которого состоит из отдельных ребер, называется секционным. Это самые популярные модели, позволяющие самостоятельно корректировать мощность прибора, увеличивая или уменьшая число секций. Имея на руках расчетную ведомость мощности отдельного ребра батареи, легко рассчитать параметры работы батареи отопления.

Каждая секция имеет простую конструкцию, а соединяются они между собой системой ниппелей. Ниппель — это соединительный узел, имеющий с двух сторон резьбу. При помощи него секции формируют верхний и нижний коллектор, образующие горизонтальные каналы. По ним циркулирует теплоноситель, отдавая свое тепло. Нижний канал имеет конверты, где скапливается мусор, тяжелые частицы металлов и другие крупные примеси, неизменно присутствующие в бегущей по трубам горячей воде.

Такая конструктивная особенность предотвращает засорение секционных радиаторов. В подобном варианте чаще всего изготавливаются чугунные, алюминиевые и биметаллические батареи.

Обратите внимание! Отдавая предпочтение секционным батареям, необходимо учитывать их существенный недостаток. В местах соединения секций велика вероятность возникновения протечек

Они обязательно появятся, если монтаж отопления выполнен без учета свойств материалов, из которых изготовлены те или иные отопительные приборы.

Трубчатые батареи

В техническом плане трубчатые батареи отличаются от секционных тем, что в них теплоноситель циркулирует по трубкам, а не по секциям. Их центральные элементы — верхний и нижний горизонтальные коллекторы. Они методом высокотехнологичной лазерной спайки соединены между собой вертикальными трубчатыми элементами.

В результате получается цельная герметичная конструкция, в которой трубки могут идти в один или два ряда. Различное сечение труб — овальное, прямоугольное или круглое —позволяет создавать оригинальные модели, менять внешний вид изделий, максимально вписывая их в концепцию интерьера.

На теплопроводность такого отопительного прибора влияет несколько факторов:

  1. Размер трубок.
  2. Их количество.
  3. Диаметр основных элементов.
  4. Материал, из которого они изготовлены.

На прочность радиаторов влияет толщина стенок трубок. Если она равна 2 мм, прибор способен выдержать давление в 22 атмосферы.

Обратите внимание! Только модели отечественных производителей имеют толщину стенок трубок 22 мм. У зарубежных аналогов этот показатель составляет 1,5 мм, поэтому использование таких радиаторов невозможно там, где давление в системе превышает 15 атмосфер

Панельные модели

Современный панельный радиатор похож на ребристый прямоугольник, состоящий из одной, двух или трех панелей. Они выполнены из двух пластин, соединенных между собой методом оттиска ребра. Такое устройство увеличивает теплоотдачу, улучшает теплообмен, а также обеспечивает необходимую жесткость устройства.

Из ребер образуются каналы. Они соединяются между собой, и по ним циркулирует горячая вода. Чем больше панель, тем больше объем теплоносителя, и тем выше мощность радиатора. В продаже есть модели панельных батарей трех типов, и каждый имеет свою маркировку — 11, 22 или 33.

Число 11 говорит о том, что у радиатора одна панель, 22 — две панели, 33 — три. Их крепление не вызывает особых затруднений. Минимальная длина панели — 40 см, а максимальная — 2 м. Высота может колебаться в пределах от 30 до 90 см.

Пластинчатые варианты

В основе конструкции пластинчатой батареи лежит трубка. На ней на одинаковом расстоянии закреплены одинаковые пластины. Горячая вода, которая движется по центральной трубе, нагревает пластины, а те отдают тепло воздуху. Эффективное отопление осуществляется конверторным способом.

Существует два варианта исполнения пластинчатых радиаторов. В одном и трубка, и пластины выполнены из стали. В другом центральная трубка медная. Второй вариант позволяет ускорять теплообмен.

Актуальная система

Отечественные и зарубежные системы охлаждения в подавляющем большинстве представляются закрытыми, где жидкости перемещаются принудительно. Основными их элементами служат:

  • радиатор охлаждения;
  • патрубки и соединительные шланги;
  • рубашка (технологические каналы блока);
  • водяная помпа;
  • многолопастной вентилятор;
  • термостат.

При работе силовой установки располагающийся антифриз в каналах рубашке получает от мотора тепло. Далее она перемещается по имеющимся каналам к радиатору, чтоб остывать, и возвращается по другим каналам обратно. Движению помогает располагающийся в системе насос, а охлаждению способствует расположенный за радиатором большой вентилятор. Интенсивность работы корректируется встроенным термостатом и своевременным автозапуском/автоостановкой вентилятора.

Долив необходимого объема антифриза осуществляется через специальную горловину в радиаторе. Также это можно делать посредством расширительного бачка. Как правило, в современных системах умещается около 6—12 л тосола. Заменить его удастся после полного слива, отвинтив крышку на блоке либо в нижней части радиаторного бачка.

Преимущества и недостатки алюминиевых радиаторов

Положительные качества

  • Алюминиевые батареи весьма экономичны.
  • Их небольшой вес не доставляет неудобств при монтаже и демонтаже.
  • Имеется регулятор для управления температурой.
  • Установка таких отопительных приборов не вызывает сложностей.
  • Коэффициент теплоотдачи самый высокий.
  • Эти радиаторы выглядят весьма презентабельно и оригинально, поэтому могут использоваться и в обычных квартирах, и в элитных помещениях.

Отрицательные моменты

  • На межсекционных стыках возможна утечка воды.
  • Тепло распределяется крайне неравномерно, в основном сосредотачиваясь на ребристой поверхности секций.
  • Конвекционная отдача тепла очень мала.
  • Служат они не очень долго – до пятнадцати лет. Впрочем, некоторые изготовители исправили это – они увеличили гарантию до двадцати и двадцати пяти лет.
  • Возможно образование газов.
  • Алюминий отличает высокая химическая активность, поэтому коррозия является его сильным врагом. Чтобы уберечь батареи от этого врага, изготовители проводят специальную антикоррозийную обработку батарей. Или покрывают их слоем оксидной пленки.

Активность алюминия в химическом отношении – это, пожалуй, главный недостаток батарей из этого материала. Поэтому, когда в горячей воде, циркулирующей в системе центрального отопления, есть химические примеси, в результате химической реакции происходит ускоренное разрушение стенок радиатора. А еще алюминиевые радиаторы очень чутко реагируют на нестабильность давления в системе отопления.
