Основные схемы водяного отопления

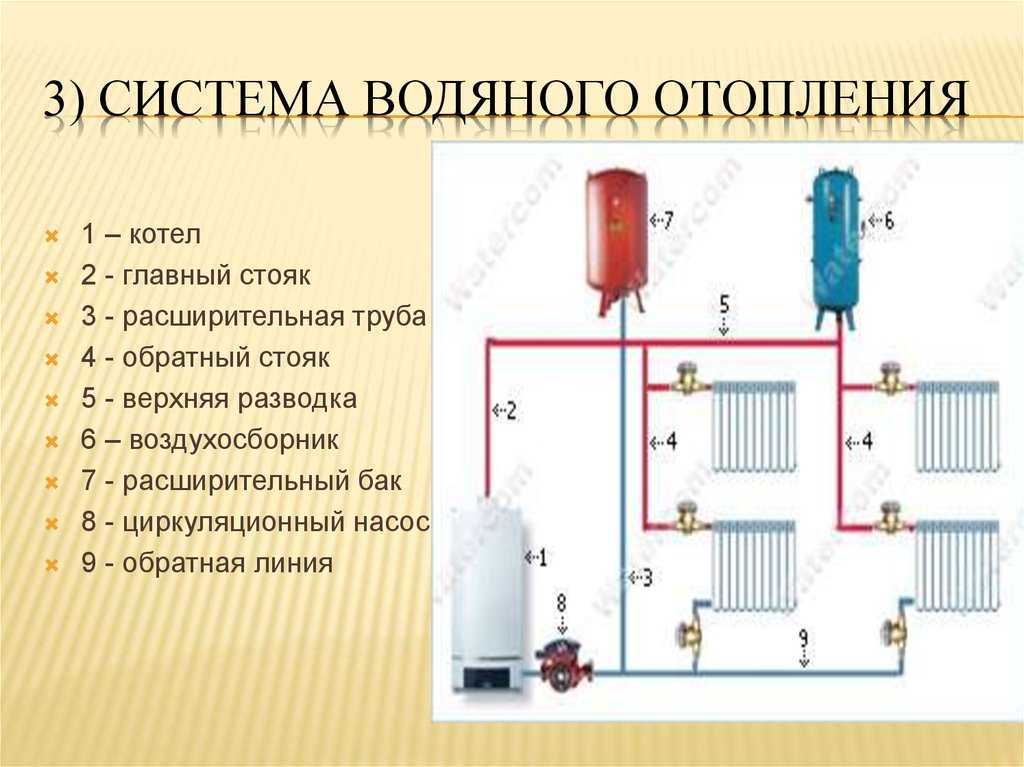

Двухтрубная вертикальная система

Вертикальная двухтрубная система обогрева предполагает монтаж двух магистралей для транспортировки теплоносителя. По одной из них поступает нагретая рабочая среда, а вторая выполняет функцию отвода после остывания. Поскольку радиаторы подключаются параллельно, то необходимо обеспечить прокладку трубопроводов рядом друг с другом.

Дополнительная магистраль способствует увеличению расходов на материалы и объема теплоносителя, для передвижения которого недостаточно естественной циркуляции, поскольку повышается гидродинамическое сопротивление. Для эффективного функционирования автономные инженерные системы отопления в частных коттеджах комплектуются мощными циркуляционными насосами.

По способу подачи теплоносителя двухтрубные сети обычно бывают с верхней разводкой. Такой вариант организации отопления более эффективен и требует меньше усилий при монтаже. Система с нижней разводкой отличается трудоемкостью монтажа и сложностью эксплуатации оборудования.

Использование вертикальной двухтрубной схемы в многоквартирных зданиях обеспечивает следующие преимущества:

• возможность подачи теплоносителя одинаковой степени нагрева на все отопительные приборы, независимо от этажа;
• простоту промывки и проведения профилактических работ при подготовке трубопровода к эксплуатации.

Сеть отопления такой конструкции почти не склонна к образованию воздушных пробок. Чтобы полностью исключить вероятность их появления, можно установить один из вариантов воздухоотводчиков, предлагаемых ТМ Ogint. Для радиаторов достаточно крана Маевского, а для всей системы потребуется автоматическое устройство.

В условиях роста тарифов на обогрев жилья в многоквартирных зданиях актуальна возможность не только регулировать температуру, но и контролировать расход тепла. Двухтрубная вертикальная система отопления позволяет устанавливать внутридомовые приборы учета потребления тепловой энергии. Использование индивидуальных счетчиков расхода тепла в каждой квартире затруднено особенностями законодательства и необходимостью монтажа устройства на каждом стояке.

Ассортимент отопительного оборудования ТМ Ogint позволяет подобрать комплектующие детали для прокладки вертикальных систем разных типов. Большой выбор термостатических и запорных клапанов, а также других видов трубопроводной арматуры дает возможность создать эффективную сеть обогрева с минимальными затратами. Высокое качество продукции обеспечивает функционирование систем отопления в течение длительного времени.

Разводка отопления – это схема расположения нагревательных приборов и соединяющих их труб. От вида разводки существенно зависит эффективность работы отопительной системы, ее экономичность и эстетичность.Основные виды разводки отопления:

• Однотрубные и двухтрубные
• Горизонтальные и вертикальные
• Тупиковые и со встречным движением теплоносителя
• Отопление с верхней и нижней разводкой

Конкретная система отопления должна иметь по одному из двух признаков из всех четырех групп характеристик. К примеру, разводка может быть однотрубной горизонтальной с верхней разводкой отопления и тупиковым движением теплоносителя, а может быть двухтрубной горизонтальной с нижней разводкой и встречным движением теплоносителя и т.д.Рассмотрим эти схемы исходя из возможности установки теплосчетчика для квартирного учета тепла.

Виды системы отопления

Отопительные системы разделяются на воздушные, водяные и электрические.

Виды отопления: воздушное

Основное отличие состоит в том, что для таких систем не надо беспокоиться о дополнительных подключениях и подсоединений трубопровода: воздух сам является носителем. Виды отопления воздушного типа делятся на две основные категории:

Гравитационная (свободного действия) система

Воздушное отопление свободного действия при помощи камина

В первом случае теплообмен между молекулами воздуха происходит естественным образом: горячий поток расширяется и поднимается вверх, вытесняя более холодный. Наиболее наглядным примером воздушного гравитационного отопления служит обычная печь.

У этой схемы есть существенный недостаток – оно не в состоянии равномерно и быстро прогреть весь объем жилища, так как источником нагрева является только сам теплогенератор. Этот недостаток может нивелировать принудительное воздушное отопление, главное отличие которого в том, что теплообмен осуществляется не естественным образом, а с помощью вентиляторов.

Принудительная

Принудительное воздушное отопление через воздуховод

Источником тепла для принудительного воздушного отопления может быть жидкое топливо (солярка) или газ, подающийся на горелку, а теплый воздух от сгорания топлива распределяется в помещении по системе воздуховодов, давление в которых создает работа вентиляторов. Единственный недостаток такой схемы – это шум, который производится горелкой и вентилятором. Кроме того, монтаж и эксплуатация такой системы весьма затратны.

Виды систем отопления: электрическое

Электрическое отопление помещения при помощи радиатора

Электричество есть даже в самых отдаленных уголках страны, что и послужило широкому распространению такого обогрева. Отопить небольшой дачный дом, используя этот энергоноситель, можно с помощью масляных радиаторов, которые в отличие от тепловых пушек не так сильно сжигают кислород и не высушивают воздух. Такая особенность обеспечивается тем, что температура ТЭНа первых в рабочем состоянии колеблется в пределах 60-100 и нагревается масло, а не воздух, в то время как во вторых – равна 1000 градусов.

Теплый пол для частного дома

Существую также электрические котлы, с помощью которых можно обогреть частный дом или коттедж, выбрав мощность в зависимости от этажности здания, количества жилых помещений и их площади и теплоизоляции здания. Некоторые современные модели оснащены насосом и бойлером.

Говоря об электроотоплении не стоит забывать о теплых полах. Подогрев осуществляется за счет теплового кабеля. Чаще всего они используются совместно с другими типами отопления и являются дополнительным средством комфорта и регулировки температуры в помещении.

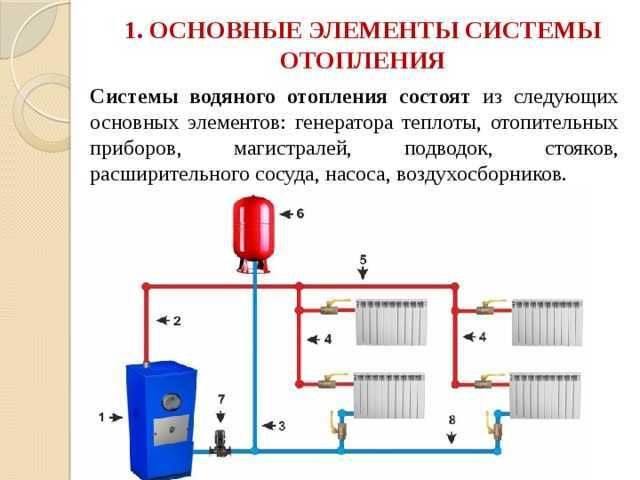

Системы водяного отопления

Система водяного отопления частного дома

Является наиболее распространенной и используется как в городских квартирах, так и в загородных домах. Разделяется водяная система по типу циркуляции теплоносителя на самостоятельную и принудительную.

Схема водяного отопления с естественной циркуляцией

• В первом случае, нагретая водаподнимается вверх, проталкивая остывшую в зону нагрева (к котлу).
• При реализации второго варианта отопительной системы давление в трубах создается за счет работы насоса.

Схема водяного отопления с принудительной циркуляцией

Для реализации естественной циркуляции необходимо использовать трубопровод большего диаметра и соблюдать необходимый угол наклона, поэтому большей популярностью стала пользоваться принудительная. Кроме того, эта система отопления позволяет более равномерно и быстро прогревать помещение, так как скорость течения теплоносителя выше под давлением создаваемым насосом.

Как происходит коллекторно-лучевая разводка отопления?

Во главу угла (а точнее в определенное место где не будет он мешаться) устанавливается коллектор отопления. Его можно установить открыто или в шкаф. Сейчас вариантов полно на рынке от простых накладных до встраиваемых с перламутровыми замками))).

Коллектор отопления нужно брать именно для отопления. Обычный коллектор для водопровода не подойдёт. В нем должны быть специальные вентили и клапана, которые в дальнейшем поспособствуют балансировке системы. А еще с помощью них можно перекрыть ветку к определенному радиатору и осуществить его снятие или замену. Всё это позволит избавиться от ненужных дополнительных кранов на радиаторах.

Коллекторный узел связывается с котлом отопления. Для этого необходимо заложить достаточно толстую трубу не менее чем 25 мм (для сшитого полиэтилена) или 32 мм (для полипропилена). Поэтому выбор места для коллектора определяется еще и возможностью притянуть такую трассу к нему. На эту трассу устанавливается грязевой фильтр. А сам коллектор отсекается от контура котла дополнительными кранами, чтобы иметь возможность заменить котел без слива всего теплоносителя.

К каждому радиатору отопления от коллектора приходит две трубы. Их диаметр обычно составляет каких-то 16 мм (для сшитого полиэтилена). Такого диаметра хватит даже для самого мощного радиатора. Эти трубы обязательно должны быть в утеплителе или минимально в гофре.

При лучевой разводке труб их небольшой диаметр в 16 мм способствует укладке в стяжку пола.

Системы водяного отопления с насосной циркуляцией

В системе отопления с принудительной (насосной) циркуляцией используют те же схемы подключения, что и в системе отопления с естественной циркуляцией, но из-за отсутствия возможности соблюдения всех уклонов или слишком большой длины магистрали подключают циркуляционный насос, обеспечивающий постоянную циркуляцию теплоносителя в замкнутой системе отопления (рис. 13-9-15).

Рис. 13. Схема открытой двухтрубной водяной системы отопления с верхней разводкой с принудительной циркуляцией: 1 — котел; 2 — главный стояк; 3 — подающая магистраль; 4 — подающий стояк; 5 — радиатор; 6 — обратный стояк; 7 — обратная магистраль; 8 — циркуляционный насос; 9 — кран двойной регулировки; 10 — труба расширительная; 11 — расширительный бачок; 12 — труба переливная; 13 — воздухосборник

Рис. 14. Схема закрытой водяной системы отопления с принудительной циркуляцией: Насос подключают к обратной магистрали, что способствует более длительной эксплуатации системы отопления в целом.

В системе отопления, показанной на рис. 15, все радиаторы на каждом этаже соединены в общую линию. Ее достоинства — простота монтажа, меньший расход труб и отсутствие стояков у каждого радиатора, а недостаток — образование воздушных пробок из-за наличия параллельных трубопроводов (его устраняют установкой клапанов для спуска воздуха).

Рис. 15. Схема однотрубной системы отопления с горизонтальной проточной системой: 1 — котел; 2 — главный стояк; 3 — расширительный бак; 4 — расширительная труба; 5 — циркуляционный насос

Применение циркуляционного насоса позволяет использовать магистрали большей протяженностью, что очень важно при отоплении многоэтажных домов. Единственный минус использования циркуляционного насоса — необходима бесперебойная подача электроэнергии

Поддержание заданной температуры в помещении, отапливаемом системой водяного отопления, возможно несколькими способами: изменением температуры, расхода теплоносителя через радиатор, и тем и другим одновременно. Температура теплоносителя, поступающего на радиаторы, обычно регулируется централизовано в тепловом пункте. Для индивидуальной регулировки температуры в помещении радиаторы оснащают регулировочными кранами (ручная регулировка), либо термостатами (автоматическая регулировка).

Индивидуальная регулировка возможна как при двухтрубной, так и при однотрубной системе, в последнем случае перед краном или термостатом обязательно должен быть установлен байпас.

Примеры отопительных котлов

В трубопроводных отопительных системах для нагрева теплоносителя основным элементом является котел.

В зависимости от вида топлива котлы бывают:

• электрические тепло-электронагревательные (ТЭН);
• электрические индукционные;
• газовые;
• твердотопливные;
• дизельные;
• универсальные.

По месту установки различают напольные и настенные котлы. Настенные котлы компактны, это идеальный вариант для частного дома или коттеджа. Такие здания оснащаются циркуляционным насосом и расширительным баком. Напольные котлы более громоздки, для них необходимо оборудовать отдельную котельную.

Больше о современном оборудовании для отопления: системах, видах, примерах; можно узнать на ежегодной выставке «Электро».

Оборудование для отопления в разных отопительных системах

Трубопроводные отопительные системы – самые распространенные. Их обязательным элементом является нагревательный котел и система трубопроводов для подачи теплоносителя в помещения. Такие системы бывают двух типов.

Гравитационные системы основаны на естественной циркуляции теплоносителя. Она обеспечивается за счет того, что горячий и холодный теплоноситель имеют разный вес.

Благодаря системе труб и баков различного диаметра создаются условия, при которых теплоноситель циркулирует в замкнутой системе без дополнительного усилия извне. Этот вид отопительных систем подходит для небольших зданий.

Системы с принудительной циркуляцией для движения теплоносителя по трубам используют насос.

Насосы более энергозатратны, чем гравитационные, но благодаря использованию насоса такие системы могут обслуживать высокие здания или здания с большим количеством помещений и комнат. Помимо системы труб и баков здесь должен быть использован циркуляционный насос, расширительный мембранный бак и группа безопасности.

Помимо трубопроводных систем отопления, использующих теплоноситель, можно выделить воздушное отопление, коллекторные системы и теплые полы.

Воздушные системы используют горячий воздух, который по воздуховодам подается в помещения. Оборудованием для отопления в этих системах являются воздуховоды, нагреватели и воздушные фильтры, а также увлажнители. Преимуществом этого вида отопительных систем является низкая себестоимость, а также способность очищать и увлажнять воздух.

Коллекторные системы используют радиаторы отопления и шкафы с коллекторами по количеству этажей здания. Преимущество таких систем – в их универсальности и простоте расчета необходимого количества коллекторов и радиаторов.

Теплые полы – это система, использующая вместо радиаторов систему труб с горячим теплоносителем или систему электрических нагревательных элементов, смонтированных под покрытием пола.

Дополнительным оборудованием для отопления по такой системе в варианте электрического теплого пола будет являться регулятор температуры и сам нагревательный элемент. Водяной теплый пол мало чем конструктивно отличается от общей системы водяного отопления.

2.3. Однотрубные системы отопления с естественной циркуляцией

Рис. 10. Однотрубная система отопления с верхней разводкой и естественной циркуляцией воды (вверху) и конструкции радиаторных узлов (внизу)

Однотрубные системы с естественной циркуляцией теплоносителя делаются только с верхней разводкой подающего трубопровода, в которой отсутствуют обратные стояки (рис. 10). По сравнению с двухтрубными системами однотрубные проще в монтаже, на их устройство требуется меньше труб и они выглядят более красиво.

Однотрубные системы отопления подразделяются на два вида.

По одной схеме — проточной, подающий стояк, как таковой, отсутствует, а радиаторы по высоте дома последовательно соединены друг с другом. Горячая вода подачи последовательно, сверху вниз, протекает через все радиаторы, начиная с верхнего, и в радиаторы нижних этажей поступает охлажденной. Поэтому на верхних этажах жарко, а на нижних — холодно. Чтобы как-то сбалансировать отопительный контур, в нижних этажах ставят радиаторы с большим числом секций. В проточной системе нельзя ставить регулировочные краны, так как при уменьшении или перекрытии крана у того или иного радиатора частично или полностью перекрывается весь стояк.

При такой схеме нельзя регулировать температуру воздуха в помещениях. Если дом двухэтажный, то невозможно осуществить пуск системы отопления только на одном этаже. Проточные схемы отопления были весьма популярны в середине ХХ века, когда основной целью была экономия труб. В настоящее время ее почти не применяют.

При другой схеме с замыкающими участками (байпасами), показанной на рис. 11, из стояка часть воды поступает в верхние радиаторы, а остальная вода направляется по стояку к радиаторам, расположенным ниже. Вода в такой системе остывает чуть меньше, а значит, меньше и разница между температурами на верхних и нижних этажах. Фактически это улучшенная проточная схема, в которой между трубами подключения радиатора сделан замыкающий участок — байпас.

Рис. 11. Схемы присоединения отопительных приборов в однотрубной и двухтрубной системах отопления

Диаметр трубы замыкающего участка делают на один размер меньше, чем диаметр труб подключения радиатора. В результате поступающий сверху теплоноситель разделяется на два потока: одна часть поступает в радиатор, другая через байпас — к нижним радиаторам. Если диаметр байпаса сделать таким же, как и трубы для подключения радиатора, то теплоноситель в радиаторе перестанет циркулировать, поскольку гидравлическое сопротивление в радиаторе будет больше, чем в байпасе. Ведь вода всегда течет там, где меньше гидравлическое сопротивление.

При установке байпаса с диаметром, равным диаметрам труб подключения радиаторов для балансировки отопительной системы, количество поступающей в прибор воды регулируется вентилями, которые устанавливаются на трубе подключения и байпасе. Таким образом, закрытием (открытием) вентилей на подающей трубе подключения радиаторов или байпасе можно регулировать поступление теплоносителя в радиатор или стояк. Например, можно полностью отключить радиатор и перенаправить весь теплоноситель в байпас и далее к нижним радиаторам на стояке или, наоборот, закрыть байпас и направить весь тепловой поток в радиатор.

Рис. 12. Схема системы отопления и горячего водоснабжения дома

В современных отопительных системах два вентиля, установленных на подающей трубе и байпасе, заменяют одним, называющимся трехходовым краном. В зависимости от положения закрывающей заслонки, трехходовой кран одновременно открывает путь теплоносителю в радиатор и закрывает поступление в байпас или, наоборот, закрывает байпас и открывает путь к радиатору. Такие краны могут снабжаться электрическим приводом, подключенным к специальному прибору — контроллеру. Контроллер измеряет температуру воздуха в помещении или температуру теплоносителя и отдает команду на трехходовой вентиль, который увеличивает или уменьшает подачу теплоносителя в радиатор, а остальной теплоноситель сбрасывает в байпас.

Как и в системах с двухтрубной разводкой, в однотрубной можно обеспечить тупиковое и попутное движение теплоносителя в обратной магистрали. При попутном движении все кольца отопительного контура становятся одинаковой длины и систему можно сбалансировать. При тупиковом движении делать балансировку температуры теплоносителя очень трудно, поскольку разбалансировка идет не только по длине колец, но и по высоте стояков, чем отличается от двухтрубных систем, где разбалансировка температуры была только по кольцам.

Выбираем количество труб

Схема может предполагать наличие одной или двух труб:

• Вариант с одной трубой подразумевает, что циркуляция теплоносителя происходит по замкнутому контуру, а радиаторы подключены последовательно. Эта конструктивная особенность приводит к тому, что температура последней батареи окажется ниже, чем у первых устройств. Тем не менее, при небольшой протяженности контура этот недостаток естественным образом исправляется. Как дополнительный способ регулировки можно пользоваться кранами между патрубками радиаторов. Минимальные объемы материалов для формирования системы, отсутствие нужды в циркуляционном насосе, небольшой объем циркулирующего теплоносителя – эти свойства можно отнести к преимуществам технологии.
• Двухтрубная схема основана на монтаже двух контуров. Первый используется для подачи теплоносителя к радиаторам, второй же отправляет остывшую воду к котлу для нового нагрева. При прокладке необходимо помнить, что трубы должны идти рядом друг с другом, ведь радиаторы подключаются параллельно. Дополнительная труба увеличивает общий объем используемого теплоносителя, нередко поступление его самотеком невозможно, а потому приходится устанавливать циркуляционный насос. Впрочем, при некоторых неудобствах монтажа, система является более надежной, нежели первый вариант, так как исключается образование воздушной пробки.

Включение в систему распределительного коллектора

Популярным в последнее время способом организации водяного отопления является так называемая “лучевая схема” с применением распределительного коллектора.

Такой метод разводки надежно работает только при хорошем давлении воды в системе, поэтому его не используют при естественной циркуляции.

Лучевая разводка предполагает подключение каждого отопительного прибора (или небольшой их группы) непосредственно к распределительному коллектору, раздающему горячую и собирающему охлажденную воду

Попутная схема или «петля Тихельмана»

Попутная схема разводки отопления.

Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.

Веерная (лучевая)

Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.

Веерная или лучевая система отопления.

В частном доме веерная схема используется для поэтажного распределения трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Такой способ подключения позволяет максимально равномерно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические потери всех элементов системы отопления.

Правила использование теплого пола

Комфортный и очень популярный способ обогрева жилых помещений – обустройство теплого пола. Если отапливаемая площадь небольшая, то можно обойтись одной трубой, помещенной в стяжку пола.

Подключение теплого пола к системе отопления через распределительный коллектор является единственно возможным вариантом для обогрева больших площадей таким способом

Для больших площадей использование единственной трубы невозможно по следующим причинам:

• количество подаваемого тепла не хватит для обогрева всего помещения, кроме того этот обогрев будет неравномерным;
• при большой длине возникает сильное гидродинамическое сопротивление потока жидкости, что ведет к чрезмерным затратам электроэнергии на создание давления и увеличивает риск прорыва воды в местах соединений.

Поэтому, при значительной площади теплого пола, использование нескольких труб является не пожеланием, а необходимостью.

В этом случае подключение осуществляется через распределительный коллектор.

По коллекторному принципу устроены системы водяных «теплых полов», аналогично подключаемых к распределительной гребенке.

Коллекторные гребенки теплых полов отличаются меньшим количеством гнезд в сравнении с радиаторными лучевыми системами. Нужен более мощный насос.

Разводку систем напольного обогрева производят медными и металлопластиковыми трубами, используя неразъемные соединения.

После устройства и опрессовки теплого пола выполняется заливка стяжки, которая защищает трубы от повреждений и играет роль теплопроводящего элемента.

Регулировка температуры через смеситель отличается надежностью, что очень важно, так как превышение температуры может вызвать существенную деформацию покрытия пола: линолеума, ламината или паркета

Вертикальная разводка

Такой тип разводки всё ещё используется в многоквартирных домах, поскольку именно этот тип наиболее подходит для отопления большого количества этажей. Также вертикальная разводка позволяет экономить материалы, и её легче монтировать. Данный тип схемы бывает однотрубным и двухтрубным, и двухтрубный тип более предпочтительный. Двухтрубная разводка отопления вертикального типа также позволяет менять отопительные приборы без остановки всей системы отопления. На отопители можно устанавливать автоматические или ручные вентили регулировки температуры.

Однотрубная схема вертикального типа не позволяет отключать радиаторы по отдельности, но зато на монтаж такой системы уходит гораздо меньше труб, чем на двухтрубную схему. Вертикальный тип разводки позволяет равномерно распределить тепло по всему помещению, но отапливаемая площадь комнат несколько ограничена. Вертикальную разводку целесообразно применять в том случае, если здание имеет от трёх этажей и выше.

Вертикальная разводка также позволяет организовать систему отопления, которая не будет оборудована циркуляционным насосом. Такое техническое решение применимо к частным домостроениям. Главным недостатком вертикальной схемы отопления является то, что её невозможно масштабировать. Также может вызвать неудобства тот факт, что регулировать температуру в каждой отдельной комнате – не удастся.

Разводка отопления вертикального типа может иметь верхнее или нижнее расположение. Эти два типа обладают некоторыми особенностями. Если используется однотрубная вертикальная разводка верхнего типа, то в ней подача осуществляется с чердачного помещения, где установлен специальный резервуар (лежак). Далее из резервуара теплоноситель распределяется по стоякам, которые подводят тепло к отопительным приборам.

Разводка вертикального типа с нижней подачей оборудована резервуаром в подвальном помещении, из которого вода поступает в стояки. По стоякам теплоноситель движется вверх, попутно проходя через отопительные приборы в каждой квартире. Если вертикальная разводка смонтирована по двухтрубной схеме, то в её контуре можно использовать регулируемые отопительные приборы. Также к такой системе можно подключать и приборы учета тепла.

Преимущества и недостатки

Главным преимуществом вертикальной схемы является то, что она легко монтируется. Также на постройку системы отопления вертикального типа уходит гораздо меньше материала и арматуры. Недостатками вертикальной схемы можно считать – неравномерное распределение тепла и невозможность регулирования температуры в отдельно взятом помещении или квартире, а также её более низкую теплоотдачу.

Любая отопительная система должна быть спроектирована и построена таким образом, чтобы обеспечить максимально эффективную теплоотдачу. У системы отопления любого типа есть свои преимущества и недостатки, которые нужно учитывать при проектировании отопительной системы под конкретные условия эксплуатации.

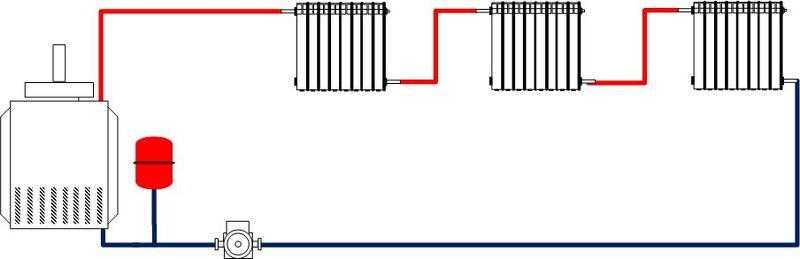

Однотрубная система разводки труб

Однотрубная схема представляет собой группу отопительных приборов (радиаторов, конвекторов), подключенных последовательно к трубопроводу подачи теплоносителя. Обратный трубопровод выходит только из последнего радиатора, имеющего самую низкую температуру в ряду.

Схема известна также под названием «ленинградка». Применяется до нашего времени при многоэтажном жилищном строительстве. Нормальное функционирование этой компоновки радиаторов требует большого массового расхода теплоносителя. В советское время энергосберегающие технологии применялись нечасто и этот параметр поддерживался на должном уровне.

Однотрубная схема монтируется в двух исполнениях – с байпасом и без такового. Байпас – перемычка, которая соединяет вход и выход теплоносителя радиатора. По перемычке теплоноситель поступает на выход из прибора, смешиваясь с остывшей водой из радиатора.

Подобная компоновка наиболее экономична по количеству материалов. Главным недостатком ее является то, что каждый последующий радиатор имеет меньшую температуру, чем предыдущий прибор. Схема наиболее пригодна для систем централизованного отопления, имеет один трубопровод, проходящий через помещение.

Однотрубная компоновка применяется и в автономных системах отопления. При этом для качественной работы не рекомендуется устанавливать на одну ветку более 5 приборов с количеством секций от 4 до 10 штук.

Монтаж системы без перемычки подразумевает невозможность отключения отдельного прибора в цепочке без выключения всей цепи.

Как подобрать отопительный агрегат

Как уже известно, вода – основной теплоноситель. Для таких случаев необходимо приобрести вспомогательное оборудование. Оно может быть следующим:

1. Расширительный бак. Водяная система отопления без него функционировать не может. Помогает с лишней водой: принимая ее на себя, предотвращает разрыв труб.
2. Циркуляционный насос. Гарантирует хождение теплоносителя по трубам. Частные дома с несколькими этажами не откажутся от сочетания с буферным баком, который будет аккумулировать тепло.
3. Коллекторы. Используются вместе с теплыми полами, для их запитывания.
4. Емкость для косвенного нагрева. Отвечает за нагрев теплой воды.
5. Различные регуляционные и контролирующие приборы. Присматривают за степенью теплоты и давлением.

Варианты использования однотрубной схемы подключения радиаторов: фото

Существуют следующие варианты.

Схема разводки — одна из основных схем, которая выбирается с учётом этажности, количества радиаторов, запланированной суммы.

Вертикальная с большим количеством батарей

Обычно основная магистраль находится в подвале, от неё отходят стояки с меньшим диаметром, к ним подключаются отопительные приборы в квартире и трубы. Схема максимально проста и выполнение работы по ней дешево.

Разводка при этом бывает нижняя или верхняя. Если верхняя — подача прокладывается на чердаке или техническом этаже. Последовательно подключаются стояки, по которым теплоноситель поступает в квартиры.

Фото 2. Схема вертикальной одноконтурной системы отопления: 1- котел, 2 — циркуляционный насос, 3 — расширитель, 4 — воздухосборник.

Гибкостью эта схема не отличается, плюс следует сразу рассчитывать на большое количество радиаторов. Если проект рассчитан на использование гравитационного движения воды, такая схема подойдёт хорошо.

Как отапливается многоэтажный дом?.

Система отопления многоэтажного дома представляет особый интерес, ее можно рассмотреть на примере стандартного пятиэтажного дома. Необходимо выяснить, как в таком доме функционирует отопление и горячее водоснабжение.

Схема отопления двухэтажного дома.

В пятиэтажном доме подразумевается центральное отопление, в доме имеется ввод теплотрассы, есть водные задвижки, тепловых узлов может быть несколько.

В большинстве домов тепловой узел заперт, что делается для достижения безопасности. Несмотря на то что все это может показаться очень сложным, систему функционирования отопления можно описать доступными словами. Проще всего взять для примера пятиэтажный дом.

Схема отопления дома следующая. После водных задвижек располагаются грязевики (грязевик может быть один). Если система отопления открытая, то после грязевиков через врезки располагаются задвижки, которые стоят с обработки и подачи. Система отопления сделана таким образом, чтобы вода, в зависимости от обстоятельств, не могла браться с обратной стороны дома или с подачи. Все дело в том, что центральная система отопления многоквартирного дома функционирует на воде, которая перегрета, поступление воды осуществляется с котельной или с ТЭЦ, ее давление при этом составляет от 6 до 10 Кгс, а температура воды достигает 1500°С. Вода находится в жидком состоянии даже в очень холодную погоду благодаря повышенному давлению, поэтому она в трубопроводе не вскипает с образованием пара.

Когда такая высокая температура, то ГВС включается с обратной стороны здания, там температура воды не превышает 700°С. Если температура теплоносителя низкая (это происходит весной и осенью), то для нормального функционирования ГВС такая температура не может быть достаточной, тогда вода на ГВС идет с подачи в здание.

Теперь можно разобрать открытую систему отопления такого дома (это называется открытый водозабор), такая схема является одной из самых распространенных.

Оборудование, комплектующие и материалы

Оборудование имеет уйму деталей. Их необходимо разделить на 4 неотъемлемые группы:

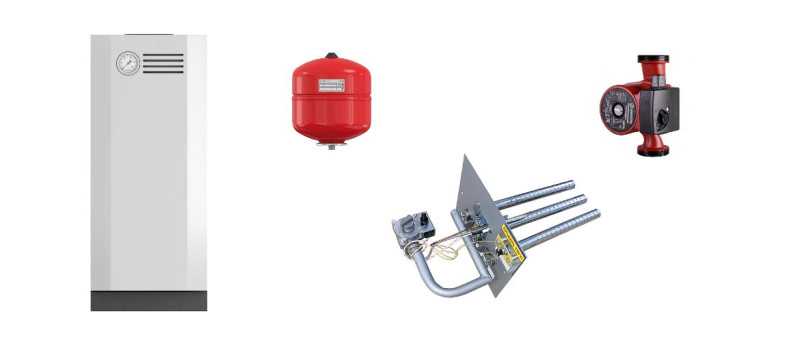

1. Котельное отопление.

Включает котел, бак, насос и горелку. Выбор котла зависит от «питания». Бак – от выбранной системы отопления, существует открытый и закрытый. Необходимость насоса определяется выбранной системой. Все детали обговариваются при проектировании.

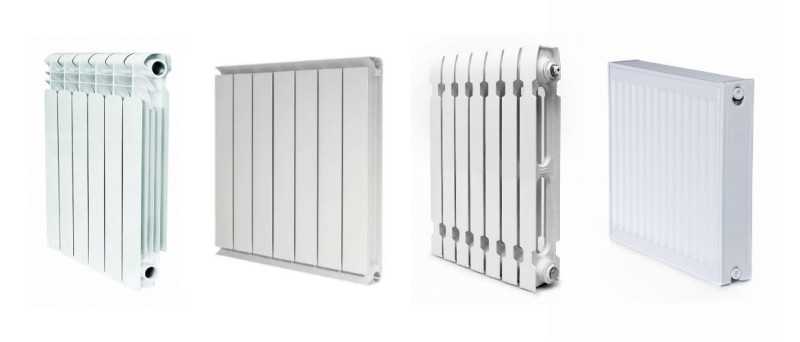

1. Отопительные приборы.

Отвечают за обогрев постройки. По значимости не отстают от котла. Делятся в зависимости от материала приготовления:

• Чугунные;
• Биметаллические;
• Алюминиевые;
• Стальные.

Некоторые делят их по ценовой политике, надежности, исполнению (стандарт, эксклюзив и тд.).

Надежность, качество, эксплуатационный срок, полезность – основные характеристики, на которые необходимо обращать внимание при выборе данного прибора

1. Трубы.

Трубами характеризуется разводка отопления. Их вариаций настолько много, что проще будет разбить на две большие группы: металлические и полимерные. Разводка труб отопления (однотрубная схема или двухтрубная) также непосредственно влияет на их цену.

В первой группе присутствуют дорогие медные, нержавеющие и оцинкованные трубы. Также есть стальные. Металлические нуждаются в сварке и резьбовых соединениях. Достаточное прочные, но тяжелые. Работать с ними не удобно.

Вторая не имеет таких минусов. Цена приемлемая. Крайне популярны полипропиленовые. Идеальный вариант – армированные полипропиленовые трубы. Требуют сварки, но уровень сложности низкий. Также есть полиэтиленовые и металлопластиковые варианты.

1. Запорно-регулирующая арматура.

Отвечает за контроль температуры путем смены потока в любом месте трубопровода. Применяются от котлов до батарей. Следующие элементы используются в роли регулировщиков:

• Различные клапаны;
• Воздухоотводчики;
• Редукторы давление;
• Краны (шаровые) и вентили;
• Манометры.
