Как работает фонарь на солнечных батареях

Топ-7 моделей

Все модели уличных светильников испытывались на территории России и часть пользователей оставила отзывы об электроприборах.

Novotech Solar черный

Настенный фонарь с солнечной панелью разработан для установки на горизонтальные или вертикальные поверхности. Форма – в виде прямоугольной панели, кронштейн для крепления присоединён к корпусу барашками для регулировки положения светильника.

Производственные характеристики:

Novotech (Венгрия).
Коллекция – Solar.
Высота: 151 мм (15.1 см).
Ширина: 115 мм (11.5 см).
Длина: 163 мм (16.3 см).

Технические характеристики:

Мощность лампового блока – 12.4 Вт.
Мощность общая – 12,4 Вт.
Цвет – чёрно-белые.
Материал плафонов и арматуры – пластик.

Ever Brite Solar Motion

Чёрный пластиковый уличный светильник для дома и дачи. Есть датчик движения, в корпусе проделаны отверстия для закрепления на стене.

Технические характеристики:

Площадь освещения расчётная – 10 м².
Степень пылевлагозащиты – IP55.
Количество светодиодов – 4.

Цвет плафона – черный
Поток света – 120 лм.
Напряжение – 12 В.

Минусы: из-за использования пластика модель нельзя долго оставлять на солнце – возможен выход из строя в связи с перегревом элементов питания.

LIKES 30 LED

Небольшой фонарь с датчиком движения и ёмким аккумулятором. Собранный в компактном корпусе он будет долго работать при установке возле дома или на участке.

Технические характеристики:

Количество ламп – 30.
Максимальная мощность ламп – 6 Вт.
Материал плафона – пластик (ABS).
Параметры АКБ – 3,7 В, 1200 мАч.

Тип батареи – литий-ионная.
Цвет – чёрный.
Размеры корпуса:124 х 96 х 68 мм.

Плюсы: малый размер, можно переносить с собой. Вывешивание на горизонтальной поверхности занимает 5-10 минут. Ярко светит. Корпус защищён от попадания влаги.

Минусы: пластмассовый корпус сильно греется на солнце.

Oasis Light ST9079

Уличный светильник, корпус состоит из пластмассового плафона, металлической арматуры. Небольшие размеры и высокая мощность делают электроприбор универсальным.

Характеристики:

Тип ламп – LED.
Количество ламп – 1.
Напряжение – 3.7 В.
Поток света – 100 лм.

Общая мощность – 13 Вт.
Максимальная мощность лампы – 13 Вт.
Тип защиты – IP44. Возможно дополнительное
скрытое подключение проводки.

Плюсы: малые размеры, высокая яркость.

Минусы: хрупкий корпус.

Novotech Solar 358019

Мощный стационарный светильник для крепления на вертикальной плоскости. Крупный плафон, яркий источник освещения хорошо осветят пространство на садовом участке.

Характеристики:

Материал – пластик.
Тип источника освещения – LED.
Степень защиты – IP54.
Номинальное напряжение – 3,7 В.
Ширина – 161 мм.
Высота – 90 мм.
Длина – 214 мм.

Число ламп – 1.
Мощность лампы – 12 Вт.
Общая мощность – 12,1 Вт.
Температура света – 6000K.
Площадь освещения – 3 метра куб.
Цвет основания – чёрный.

Плюсы: ярко светит, удобное крепление, чёткое срабатывание датчика движения.

Минусы: корпус из пластмассы может лопнуть на морозе.

SOLAR 33372

Оригинальный светильник в виде белой собаки, держащей старинный фонарь. Предназначен для установки на горизонтальной поверхности.

Характеристики:

Тип ламп – LED.
Количество плафонов – 1.
Арматура – пластмасса.
Материал плафона – пластик.
Высота – 25 см.
Длина – 15.5 см.

Ширина – 23.5 см.
Мощность – 0.06 Вт.
Номинальное напряжение – 3,2 В.
Тип цоколя – E27.
Тип пылевлагозащиты – IP44.

Плюсы: оригинальное украшение для беседки или веранды.

Минусы: нет датчика движения.

Solar Cube/Box LED 93774

Светильник для улицы с современным дизайном, предназначен для встраивания в горизонтальную или вертикальную поверхности – грунт, стены. Хорошо подойдёт для формирования кругового освещения дома.

Характеристики:

Количество ламп – 1.
Арматура – металл.
Тип плафона – стекло.
Высота – 4.5 см.
Длина – 10 см.
Ширина – 10 см.
Ширина врезного отверстия – 100 см.
Вес – 0.335 кг.

Мощность – 0.24 Вт.
Напряжение – 1,5 В.
Класс электробезопасности – III.
Тип цоколя – LED.
Тип пылевлагозащиты – IP67.
Температура цветовая – 2700 K
Световой поток – 3.6 лм.

Плюсы: срок службы (расчётный) – до 15000 часов, качество сборки. Выдерживает нагрузку до 500 кг.

Минусы: узкая сфера применения.

Обзор настенных уличных светильников на солнечных батареях с датчиками движения

Плюсы:

Не требует организации электропроводки. Купил, прикрепил и пользуешься.
Экономия электроэнергии.
В условиях средней полосы России уличные настенные светильники на солнечных батареях без датчиков движения светят не всю ночь, поскольку аккумулятор не успевает полностью зарядиться под нашим обычно хмурым небом. Датчик движения экономит заряд батареи.

Минусы:

Место крепления светильника должно быть таковым, что бы солнечная батарея располагалась на прямом солнечном свете.
Зимой на солнечную батарею ложится снег и она перестает работать.
Аккумулятор рано или поздно придется поменять.
Светят только когда мимо идет человек. Для декоративной подсветки ландшафта следует использовать светильники без датчиков движения, освещающие пространство постоянно.

Популярная модель с хорошим конструктивом. Есть датчик движения, дальность срабатывания зависит от расположения светильника. Светодиодов — 16 шт. Уровень защиты: IP65. Литий-ионный аккумулятор: 3.7 В, 1000 мАч. Яркость: 100 lm. Цена: 929 руб за 2 штуки. ..

Пластиковый корпус. Защита: IP65. Литиевая аккумуляторная батарея 3.7 В / 900 мАч. Светодиодов — 16 шт. Вес: 185 г. Сенсор движения срабатывает на расстоянии 3-5 м. Цена: 428 руб.

Популярная и симпатичная модель с датчиком движения. Дальность срабатывания датчика зависит от расположения светильника. Корпус алюминий с пластиком. Светодиодов — 20 шт. Цветовая температура 5500-6000 К. Уровень защиты: IP55. Аккумулятор Ni-MH 1000 мАч/3.7 В. Яркость: 340-600 lm. Цена: 841 руб. ..
Удобная конструкция с петелькой позволяющей легко снимать светильник со стены (например для того, что бы убрать его на зиму). Датчик движения по заявлению продавца работает на 8 метров (в реальности наверняка меньше). Свет включается на 20 секунд и если движения в зоне действия сенсора не происходит, светильник отключается. Довольно тусклый, светодиодов — 6 шт. Литиевая батарея: 600mA, 3.7 В. Цена: 964 руб. ..
В белом корпусе может и есть дешевле, но нам удалось найти только за 822 руб. ..
Корпус из нержавеющей стали и пластика. Защита корпуса IP65. Литиевый аккумулятор 3.7 В / 2200 мАч. Светодиодов — 8 шт. Свет теплый белый или холодный белый на выбор. Два режима работы. Когда нет движения яркость 20 люмен. Когда мимо проходит человек 2000 люмен — 18 секунд. Цена: 587 руб. ..
Два варианта окраски корпуса (черный и белый). Уровень защиты: IP65. Несколько режимов работы. В одном из них светит тускло, а при срабатывании сенсора движения загорается на полную мощность. Способ крепления светильника позволяет легко снимать его со стены. Литий-ионный аккумулятор: 3.7 В / 1000 мАч. Светодиодов — 16 шт. Цена: 696 руб.

Светодиодный настенный уличный светильник на солнечной батарее с поворотным механизмом. Светодиодов: 18 шт. Степень защиты корпуса: IP65. Цена: 1 039 руб. ..
Светодиодный настенный уличный светильник на солнечной батарее. Светодиодов: 17 шт. Степень защиты корпуса: IP65. Цена: 317 — 1 265 руб. ..
46 светодиодов. Литий-ионный аккумулятор 3.7 В / 1700 мАч. Уровень защиты: IP65. Цвет корпуса черный или белый. Есть датчик движения. Цена: 1 272 руб. ..
Яркий светильник на 118 светодиодов. Защита корпуса: IP65. 3 режима работы. Датчик движения. Цена: 1 033 руб. ..
Настенный светильник на 14 светодиодов с поворотным механизмом. Яркость — 70 LM. Защита корпуса: IP65. Датчик движения. Цена: 1 742 руб. ..

Для участков стен расположенных в тени используются уличные настенные светильники позволяющие вынести солнечную батарею на солнце.

Уличный светодиодный светильник с вынесенной солнечной батареей. Яркость: 180LM. Датчик движения. Светодиодов — 56 шт. Цена: 1116 руб. ..

Уличный светодиодный светильник с вынесенной солнечной батареей. Корпус в белом или черном исполнении. Датчик движения. Яркость: 450 LM. Светодиодов — 22 шт. Цена: 828 руб. ..

Уличный светодиодный светильник с вынесенной солнечной батареей. Датчик движения. Яркость: 750 LM. Цена: 1900 руб. ..
Уличный светодиодный светильник с вынесенной солнечной батареей. Корпус в белом или черном исполнении. Датчик движения. Яркость: 1000 LM. Светодиодов — 188 шт. Цветовая температура: 6000 K. Цена: 2 704 руб.

Покупаем светильник на солнечных батареях

На современном рынке выбор светильников для работы на придомовой территории довольно велик. Не трудно и растеряться от такого разнообразия.

Мы подскажем, на что следует обратить внимание в первую очередь

Мощность

От того насколько мощным будет источник света зависит и площадь освещаемого пространства. Современные реалии таковы, что покупатель уже знает преимущества светодиодных ламп. Для моделей, которые будут использоваться для подсветки дорог или художественного оформления сада мощные модели не нужны.

Для того чтобы лучше ориентироваться людям на машинах на территории загородных участков есть более мощные модели.

Чтобы облегчить ориентирование среди всего многообразия лампочек мы собрали в одну таблицу все лампочки:

светодиодные;
люминесцентные;
лампы накаливания.

И сгруппировали их по мощности:

Класс защиты

Так как предполагается, что наши светильники будут использоваться на улице, то параметр “Класс защиты” показывает насколько наш светильник защищён от воздействий внешней среды.

Нам важна характеристика прибора по классу IP.

Из таблицы хорошо видно, что для уличных светильников оптимальным будет класс защиты IP44, но можно и выше, а стоить будет дороже.

Но таблица только помогает подобрать нужный прибор с нужным классом защиты. А, вообще говоря, нужно сначала ориентироваться на климатические особенности местности, где этот фонарь будет установлен.

Материал корпуса

Вот тут трудно давать советы. Нет, конечно, чтобы наружное освещение больших территорий служило долго, нужнее прочные и долговечные материалы.

А если это декоративные светильники, то их корпус может быть изготовлен из чего угодно — металл, пластик, стекло да даже дерево. Тут важнее сами солнечные батареи. Они должны быть качественными.

Виды светильников и способы установки

Как уже говорилось, разнообразие светильником большое.

По виду и способу монтажа они разделяются на:

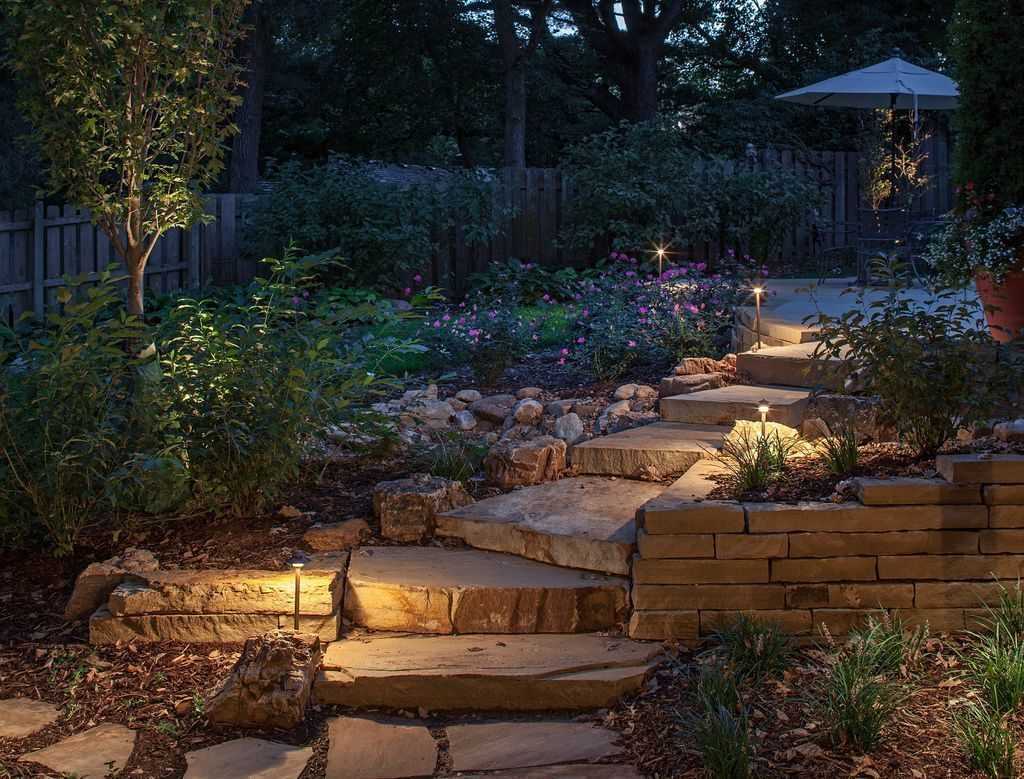

Грунтовые — в основном используются для оформления садовых тропинок, подсветки, как элемент декорации или ориентир. Длину и высоту ножек можно подобрать по своему вкусу.
Настенные — очень выгодно выделяют участок стены. Может применяться и как элемент подсветки придомовой зоны.
Подвесные — можно подвесить в любом месте придомовой территории. Монтировать либо на цепях, или на тросе и тому подобное.
Встраиваемые — углубляются в элемент конструкции. Служат как подсветка садовых дорожек или мест парковки.

На что обратить внимание при выборе

Какой тип питания уличного светильника установлен у Вас?

СолнечныйЭлектрический

До покупки фонаря нужно определить, какие функции он будет выполнять, какие требования предъявляются к осветительному прибору.

Особое внимание стоит обратить на следующие свойства и параметры:

Габариты – для установки возле дома это не имеет значения. А для применения в качестве переносного источника света нужно покупать небольшой фонарь.
Тип корпуса – пользователи рекомендуют покупать светильники, сделанные из лёгкого алюминия. Прочности его достаточно для ежедневного использования и переноски по участку, если понадобится. Алюминий не боится мороза и (в отличие от пластика) не лопнет.
Ёмкость батареи – считается, что чем больше, тем лучше. Однако слишком ёмкий аккумулятор не будет успевать полностью заряжаться. Особенно, если вы живёте в регионе, где нет длинных солнечных дней. В итоге переплаченные за большую АКБ деньги будут потрачены впустую.
Размер солнечной панели – чем больше площадь, тем быстрее будет происходить подзарядка.

При покупке также следует посмотреть срок гарантии производителя, изучить дополнительные особенности: влагозащита, устойчивость к грязи и пыли, дополнительные разъёмы для подключения блоков питания, есть ли в комплекте датчик движения.

Какие бывают режимы работы:

«Ночник» – светит постоянно, но не на полную мощность. Когда датчик движения фиксирует, что кто-то проходит рядом, он включает фонарь на полную мощность.
«Постоянное освещение» – работает на всю мощность, пока не закончится питание или не взойдёт солнце.
«Выключен, реагирует на движение» – фонарь начинает работать только когда фиксирует активность, в остальное время не горит.

Плюсы и минусы использования

Применение на участке осветительных приборов, реагирующих на движение, имеет ряд плюсов:

удобство эксплуатации – лампочка включается сама, как только человек попадает в зону охвата сенсора и отключается в пустом помещении;
экономия электричества до 80%;
возможность монтажа осветительного прибора в местах, где нет проведенного электричества;
возможность использования прибора для оповещения хозяев дачи о несанкционированном вторжении постороннего на участок.

Минус таких светильников в частой реакции чувствительного сенсора на любое движение. Например, свет будет загораться не только при подходе человека к зоне контроля, но и при приближении животного, птицы.

Подключение прожектора с датчиком движения

Толковый словарь трактует слово прожектор как прибор для освещения. Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.

Прожектор с датчиком движения

Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.

В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.

По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.

Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.

Совет

Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.

Схема подключения прожектора к схеме приведена ниже:

Фазный провод подключается к датчику.
Нулевой провод от колодки идет на датчик и прожектор.
Проводник для защиты подключен к корпусу.
Провод с фазой А подключен к светильнику через колодку.

Подключение датчика движения к прожектору

Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.

Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.

Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.

Установка прожекторов

Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.

Подключение датчика движения к прожектору

Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах

Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору

Подключение светодиодного прожектора

Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.

При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.

Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.

Монтаж прожекторов с фотореле (сенсорных).

Светодиодный прожектор с датчиком движения

Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.

Настройка и регулирование датчиков движения

Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.

Светильник с ручками для регулирования

Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.

Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.

Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.

Краткий обзор современных моделей

Среди всего разнообразия продукции, предлагаемого рынком, можно выделить следующие автономные светильники на батарейках:

YG-6820 – подходит для установки на горизонтальную или вертикальную поверхность в любом помещении. Источником освещения служат новейшие светодиоды в сочетании с поликарбонатным рассеивателем;
OSCAR – 10. Имеет алюминиевый корпус с импульсным блоком. Предназначен для установки на любой вид подвесного потолка. Часто используется в административных и общественных зданиях. Позволяет достичь экономии электроэнергии до 85%;
SL788-B. Состоит из 16 светодиодов, пульта управления и диммера, с помощью которого можно изменять яркость светильника.

Как усовершенствовать купленный светильник

Самостоятельное изготовление солнечного фонаря обходится в 2-3 раза дешевле покупки самого примитивного готового изделия китайского производства. Но это не единственный бонус, ведь при домашнем изготовлении вы можете учесть все свои потребности, поставить качественные элементы и продумать декоративные функции освещения.

Если же вы уже купили готовые изделия, то можно легко модернизировать устройство этих садовых светильников на солнечных батареях по вашему усмотрению.

Изменение схемы

В дешевых светильниках могут возникнуть проблемы из-за несовершенного подбора элементов схемы, но их несложно исправить:

Если светодиоды дают тусклый свет, то попробуйте убрать один резистор и поставить вместо него перемычку.
Если светодиоды сначала горят ярко, потом тускло, а затем гаснут, то нужно добавить один резистор в несколько десятков килоОм и 5мА (такая сила тока будет питать светодиоды на несколько часов дольше даже при вдвое меньшем объеме аккумулятора. Для этого разорвите цепь и впаяйте туда дополнительный светодиод.
Если же диоды быстро (через 2-3 часа) гаснут, то проверьте емкость аккумулятора. В китайских фонарях обычно стоит аккумулятор на 600мАч. Для полноценного светильника нужно хотя бы 1000мАч (предпочтительнее типа Ni-MH). Слишком большая емкость тоже не нужна, потому что такой аккумулятор просто не успеет зарядиться за наш световой день.

Изменение цвета и свечения фонаря

Кроме того, можно улучшить декоративные функции садовых фонарей:

Вместо одного светодиода можно использовать три. Если их разместить под углом в 120 градусов, то получится более равномерное освещение. Чтобы добиться одинакового свечения всех трех элементов, проследите, чтобы у них был минимальный разброс рабочего напряжения. Быстрый совет: используйте светодиоды из одной партии, тогда они будут светиться примерно одинаково.
Разброс напряжения следует учитывать и при включении в схему светодиодов разного цвета — у элементов каждого цвета свое напряжение. При параллельном соединении ярче всего будет светиться светодиод с минимальным напряжением. Чтобы проверить совместимость элементов можно сначала собрать цепь на монтажной плате или проверить параметры по специальным таблицам.
В садовых светильниках можно использовать трехцветные динамические светодиоды с эффектом затухания — цвет плавно перетекает из одного в другой. В таких светодиодах на одном из электродов расположена микросхема, которая управляет матрицей RGB. Эти элементы работают на токе 20мА. И их обязательно нужно подключать при помощи токоограничительного резистора и с точным соблюдением полярности. Но учтите, что трехцветный светодиод со встроенным генератором не может работать на импульсном напряжении, как это делает белый светодиод. Для него необходимо постоянное напряжение.

Экспериментируйте, и ваш садовый участок превратится в красивое и безопасное место. О других способах использования солнечной энергии в быту читайте здесь.

Как работают фонари с ультразвуковыми датчиками?

Разница в принципах функционирования сенсоров движения обуславливается типом чувствительного элемента. Для уличных условий применения оптимально подходят ультразвуковые детекторы. В процессе работы они распространяют акустическое излучение, в постоянном режиме принимая обратные сигналы. В момент вторжения постороннего объекта в зону обслуживания датчик регистрирует изменения в принимаемых импульсах и подает соответствующую команду на контроллер или непосредственно прибору. К преимуществам уличного фонаря с ультразвуковым сенсором можно отнести большой радиус действия, стойкость перед внешними воздействиями и низкий коэффициент ложных срабатываний. Но, следует учитывать, что сам по себе ультразвук вреден для животных. Он может привести к психическим нарушениям у питомцев, живущих на участке с такой светотехникой.

Технические особенности и параметры

Выбирая автономный источник освещения, многие покупатели в первую очередь обращают внимание на дизайн светильника, его размеры и количество батареек, необходимых для работы. Но существует ряд более важных характеристик, о которых также не стоит забывать:

Угол рассеивания. Чем он меньше, тем более «дальнобойным» и направленным будет испускаемый луч света. Широкий угол рассеивания создает равномерное освещение – такие приборы отлично подходят в качестве основного источника света в квартире. У прожектора или фонарика угол рассеивания будет достаточно небольшим, зато луч света – мощным и направленным в нужную точку.
Световой поток или «мощность» (интенсивность свечения) светильника. Как правило, у автономных моделей величина светового потока составляет от 1300 до 2300 люмен (Лм), и чем выше данный показатель, тем большая емкость батареи требуется светильнику для работы.
Влагостойкость. Если предполагается использование прибора в местах с повышенной влажностью, то минимальный класс влагозащищенности должен быть от IP55 и выше (чем больше цифра, тем лучше светильник изолирован от попадания влаги).
Режим работы. Некоторые автономные светильники могут иметь несколько режимов, например, их можно заставить мигать или светить с разной яркостью. Необходимость подобных дополнений зависит от того, где будет использоваться прибор – к примеру, для спальни в квартире больше подойдет светильник с обычным ровным светом, без дополнительных «наворотов».

Пример на видео: распаковка и тест светодиодного светильника с датчиком движения на батарейках
