Как разобрать чугунную батарею отопления

Сборка и разборка радиаторов отопления.

Для того, чтобы нарастить радиатор вам понадобится пара ниппелей, пара прокладок, ключ и желательно иметь помощника. Скручивать радиаторы одному крайне неудобное занятие. Для начала осмотрите торцы секций. Слой краски на торце может быть толстым и его необходимо будет зачистить при помощи ножа. На торце не должно остаться никаких наплывов и неровностей. Это в основном касается китайских приборов отопления, а у европейских слой краски обычно тонкий, ровный и не требует доработки ножом.

После обработки торцов вы должны увидеть следующую картину:

Только не нужно использовать для зачистки торца напильник! Вы можете повредить плоскости торцов и они перестанут обжимать прокладку.

Теперь покажу краткую фото-инструкцию по сборке/разборке радиатора. Итак, приступим:

Положите радиатор на стол лицевой стороной вверх. Потом вставьте в него ключ до того стыка, который нужно раскрутить. На данном рисунке ключ нужно крутить в сторону оребрения.

Немного открутив один стык, переставляйте ключ (в нижний или в верхний) и повторяйте операцию. В конце должен быть следующий результат:

Выкручивайте ниппеля до конца и все! Радиатор разобран!

Сборка радиатора осуществляется в обратном порядке. Смотрим следующие фото:

Здесь торцы секций уже зачищены и на ниппеля надеты прокладки. Идем дальше!

Ниппеля скручивают поочередно. При этом необходимо сжимать радиатор, чтобы ниппель одинаково заходил в обе секции. Иначе стык будет течь. Затем начинаем поочередно стягивать стыки. Делать это нужно по чуть-чуть, переставляя ключ с одного стыка на другой. Если вы резко закрутите один стык, то второй закрутить не получится из-за перекоса ниппеля. Он просто не пойдет по резьбе. Все должно быть так, как изображено ниже:

После того, как секции сомкнутся, вам необходимо с усилием протянуть стыки. Без этого они будут подтекать. Слишком много сил прилагать не надо, иначе можно сломать ключ или он проскользнет в ниппеле и вы нанесете себе травму его ручкой. К сожалению у меня не было возможности снять собственное видео по сборке-разборке радиатора, поэтому приходится пользоваться чужим, но как только будет возможность я его заменю на свое:

Для разнообразия давайте посмотрим как разбирают чугунные радиаторы:

Разборка чугунных радиаторов

Наиболее распространены чугунные радиаторы МС140. За время их эксплуатации, а это в некоторых случаях 30 и больше лет, они показали себя только с лучшей стороны:

аккумулирует тепло;
устойчив к плохому качеству теплоносителя;
простоты в обслуживании;
надёжны и имеют большой срок службы (от10 лет и выше)

Как же разобрать этого дедушку? А очень просто, ведь конструктивно все радиаторы собраны по одному принципу: с помощью ниппель-гаек и прокладок для герметичности. Правда, в те древние времена на гайку накручивалась пакля с краской и стояла резиновая прокладка.

Чугунные радиаторы в некоторых системах стоят по 50 лет, понятно, что разобрать их будет непросто

С разборкой нового радиатора проблем не возникает. А вот со старым придётся повозиться:

со временем стык между секциями «прикипает»;
внутренние выступы для ключа разъедаются под действием теплоносителя.

Вот поэтому разобрать старую «чугунину» довольно проблематично.

Еще одна сложность в работе с чугуном — его большой вес. Масса одной «чистой» секции -7.5 кг. Батарея из 10 секций весит 75 кг, поэтому переносить её лучше вдвоём. Перед разборкой радиатора, его лучше всего снять и промыть. Небольшую по весу батарею можно промыть в ванне, предварительно постелив тряпку. Для этого лучше всего взять кусок шланга, подключить к крану с холодной водой и хорошенько промыть. Если ванну пачкать жалко, можно выйти во двор

Важно только наличие воды, нужен также сток: всякого ужаса в воде будет более чем достаточно

Только сильный человек может один носить чугунные батареи

Место для разборки радиатора выбирается ровным и достаточно просторным. Если вы живёте в многоэтажном доме, то эту работу вполне можно выполнить на лестничной клетке. Из инструментов понадобится:

радиаторный ключ;
зубило, молоток, небольшая кувалда;
щётка с металлическим ворсом, паяльная лампа;
несколько досок или чурок для подкладки под батарею;
сантехнический ключ №2,3 для раскручивания боковых пробок (футорок) и заглушек.

Немного слов о ключе: вряд ли вы найдёте что-то подобное в магазине, проще поискать на рынке или одолжить у знакомого сантехника.

Ключ представляет из себя круглый пруток диаметром 18 мм. С одной стороны он расплющен в виде лопатки под внутренний размер: ширина ее 28х40мм и толщиной 6 мм. С другой, к нему приварено кольцо, в которое вставляется рычаг для вращения. Длина ключа определяется как ½ длины самого большого радиатора плюс примерно 300 мм. Можно сделать такое «чудо» и из подходящего отрезка полудюймовой трубы, расплющив один конец. Но этот вариант подойдёт только для разборки нового радиатора.

Полезные советы

Интересный факт. Многие не хотят использовать чугунные радиаторы исключительно из-за их внешнего вида. Но в последнее время широкое распространение получили именно батареи отопления чугунные ретро. Именно те модели, от которых так старательно уходили. Поклонники стиля ретро зачастую специально заказывают такие модели в магазинах. Поклонникам же более современного дизайна можно предложить отдекорировать чугунные радиаторы специальными экранами.

Потерь тепла от экранов не происходит, а вот батареи выглядят как-то по-особому просто, но стильно. Тем же, кто не хочет менять свои батареи можно просто привести их в первоначальный красивый вид. Батареи можно перекрасить, используя современные материалы или самостоятельно придать им довольно необычный вид. Выбирая материалы, обязательно подбирайте те, которые смогут выдержать высокую температуру более 80 градусов. Желательно проконсультироваться насчет покрасочных материалов и у продавцов. Есть некоторые краски, которые при взаимодействии с горячими поверхностями могут изменить цвет. В таком случае, покрасив аккуратно батарею в белоснежный цвет, можно увидеть совсем не кристально белый вариант в период отопления.

Использование материалов разрешено только при наличии индексируемой ссылки на страницу с материалом. По всем вопросам обращайтесь на [email protected]

Гуд бай, Америка

Как снять батарею, установленную на американках?

Предельно просто:

Отверните гайки американок разводным, рожковым или трубным ключом. Резьбы на них обычные, правые;

Монтаж и демонтаж радиатора на американках занимает не больше пары минут.

Оттяните подводку от радиаторной пробки на несколько миллиметров;
Снимите радиатор с кронштейнов.

Единственная проблема, которая может возникнуть при демонтаже — значительное усилие, необходимое для того, чтобы разжать стальные подводки при диагональном подключении. В этом случае слегка наклоните радиатор на кронштейнах, и американки рассоединятся.

Поэтапное описание демонтажных работ

Пару слов о том, когда может понадобиться разборка батареи отопления:

В случае замены старого радиатора на новый, имеющий большую производительность и лучший внешний вид.
При потребности в добавлении дополнительных секций для батареи.
При необходимости замены отдельной секции или прокладки, давших течь.

Инструкция начинается с подготовки необходимых инструментов:

Шаг №1: подготовка инструментов

Фото ниппельного ключа

Образец газового ключа

Совет: ниппельный ключ с учётом того, что он в хозяйстве нужен очень редко, а цена его не самая низкая, рекомендуется не покупать, а брать в прокат. Это позволит сэкономить семейный бюджет.

Шаг №2: отсоединение батареи

Перед тем, как разобрать алюминиевый радиатор отопления или чугунный, необходимо его отсоединить от системы обогрева. Для этого в обязательном порядке необходимо отключить отопление и слить со стояка воду, иначе вы попросту затопите помещение и получите ожоги.

Совет: рекомендуется перед началом демонтажа застелить пол под батареей плёнкой, тряпками или хотя бы газетами, чтобы избежать попадания на него остатков жидкости, которая может оказаться в контуре даже после слива стояка.

Далее в зависимости от сложности можно выделить три ситуации:

Полипропиленовые трубы. В этом случае муфтовое соединение, как правило, скручивается голыми руками, не доставляя никаких трудностей.
Стальные новые. Приложив некоторые усилия, вы, скорее всего, сможете раскрутить сгоны на входе и выходе батареи с помощью газового ключа.

Отсоединение новых стальных труб

Старые стальные или чугунные трубы . Сначала пробуем, сняв краску с места стыковки паяльной лампой и металлической щёткой, пробуем раскрутить соединение так, как описано в предыдущем варианте. Но в долго проработавших системах чаще всего это не даёт результата, и тогда просто срезаем сгон «болгаркой» или автогеном.

Порезка старых сгонов с использованием «болгарки»

После отсоединения батареи от труб снимаем её с крюков и укладываем на ровную плоскость.

Шаг №3: разборка радиатора

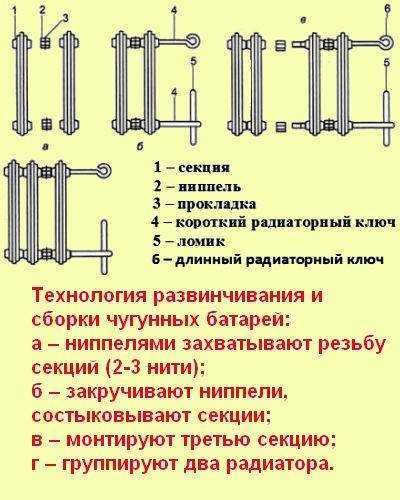

Схема отсоединения секций батареи

Отрезок трубы или ломик

Батарея может быть чугунной, алюминиевой или биметаллической.

Наиболее сложным вариантом для разбора является первый из перечисленных, с него и начнём:

Как разобрать чугунный радиатор отопления собственными силами:

Осторожно, проверяем ход резьбы на футурках или заглушках, который может быть как левым, так и правым. Вставляем ниппельный ключ внутрь, усиливаем его крутящий момент с помощью отрезка трубы или ломика

Срываем резьбу, прокручивая инструмент на четверть оборота сначала в верхней части, а затем в нижней. Затем также попеременно продолжаем откручивать ниппели, чтобы радиатор не перекосило. Основной проблемой старых батарей является то, что футорки могут прикипеть в процессе долгих лет эксплуатации и не поддаваться ключу. В таком случае место соединения необходимо прогреть круговыми движениями паяльной лампой, после чего снова попробовать открутить ниппель. Процедуру повторяем до тех пор, пока резьба не поддастся

Если же всё равно ничего не выйдет, то придётся резать автогеном.

Процедуру повторяем до тех пор, пока резьба не поддастся. Если же всё равно ничего не выйдет, то придётся резать автогеном.

Разобранная старая чугунная батарея отопления

Давайте выясним, как разобрать биметаллический радиатор или алюминиевый? Процедура практически аналогична вышеописанной, но имеет несколько отличий:

- Используется ниппельный ключ меньших размеров.
- Не требуются столь большие усилия при откручивании ниппелей.
- Заглушки и футуроки обладают маркировкой направления резьбы в виде букв S и D, где первая обозначает левый ход, а вторая – правый.
- Металлические прокладки, находящиеся между секциями, протираются, шлифуются и хранятся до последующей сборки батареи.

Разборка алюминиевой батареи

После осуществления описанных задач вы можете заменить давшую течь деталь, добавить секцию или вообще установить новый радиатор на место старого.

Сколько стоит новый радиатор отопления?

Перед тем, как поменять батарею отопления в квартире, надо купить сам радиатор. В среднем цена за секцию составляет 500-800 руб. Правда, есть и более дорогие модели.

Стоимость зависит от типа батареи и производителя. Естественно, цена на импортные модели выше, чем на отечественные аналоги. Например, качественная итальянская батарея может обойтись в 800 руб. Радиаторы же отечественного производства имеют более демократичную цену – порядка 500 руб.

Цены на чугунные радиаторы

На цену батареи влияет и материал, из которого она изготовлена. Сегодня в продаже имеются чугунные, алюминиевые и стальные отопительные приборы. Чугунные радиаторы стоят недешево. Например, в среднем одна чугунная секция обойдется в 500 руб. Но надо отметить положительные качества данных приборов. Они отличаются практичностью и длительным сроком службы (порядка 50 лет). Правда, внешний вид у чугунных батарей нельзя назвать достаточно привлекательным и весят такие приборы много.

Алюминиевые батареи

Алюминиевые модели гораздо легче чугунных. Отличаются высоким коэффициентом теплоотдачи. Но имеют несколько минусов: подвержены коррозионным процессам, имеют низкую устойчивость к механическому воздействию, на лето воду из радиатора надо сливать, а краны оставлять открытыми во избежание появления трещин. Лучше такие батареи устанавливать в частных домах. Одна секция радиатора из алюминия стоит от 350 руб. Для централизованных систем отопления стоит все же выбирать чугунные модели.

Стальные радиаторы

Стальные батареи по показателям теплопроводности близки к чугунным. Нагреваются они быстрее, а весят меньше. В среднем такая батарея прослужит всего лет 15. Стальные системы быстро начинают ржаветь. А вот что касается внешнего исполнения, то они могут быть изготовлены в разнообразных конфигурациях. Простая стальная батарея будет стоить 2400 руб.

Как покрасить

Если нет возможности поменять старые батареи из чугуна на более современные отопительные приборы, многие перекрашивают радиаторы в желаемый цвет. Весь процесс покрасочных работ можно условно поделить на несколько этапов:

Подбор краски;
Зачистка поверхности;
Нанесение краски;
Сушка изделия.

Для обработки подобных поверхностей рекомендовано использовать алкидные красители, термостойкий лак с добавлением бронзовой или алюминиевой пудры. Кроме этого для подобной работы можно использовать водоэмульсионную краску, в которую можно добавить различные пигменты для получения нужного цвета.

На начальной стадии работ готовят рабочий инструмент, зачищают поверхность отопительных приборов. Это можно сделать при помощи металлической щётки, наждачной бумаги с крупными зёрнами или болгарки, оборудованной специальной насадкой. Для облегчения работ используются специальные растворы, которые помогают разрушить старое покрытие.

Обратите внимание! При использовании растворителей проветривайте помещение в обязательном порядке, для защиты органов дыхания используйте респиратор.

На поверхность смывочная жидкость наносится при помощи кисти. После выдерживания определённого времени, указанного на упаковке растворителя, старый слой краски начнёт морщиться и отслаиваться. Покрытие можно удалить небольшим металлическим шпателем. Финишная зачистка батареи осуществляется при помощи щётки по металлу.

https://youtube.com/watch?v=8YFNRkgDNhg%3F

На следующем этапе работ радиатор тщательно зачищают наждачной бумагой и грунтуют, что будет способствовать лучшему закреплению краски. Лучшим видом грунтовки считается марка ГФ021, она подойдёт для любого типа красителя.

Далее происходит нанесение слоя краски при помощи малярной кисти. Состав наносят аккуратно сверху вниз. Для лучшего закрашивания краситель наносится в несколько слоёв. При этом нужно выдержать перерыв между этапами нанесения красящего состава.

Демонтаж чугунных радиаторов

Чтобы провести демонтаж таких приборов отопления своими руками, потребуется следующий инструмент:

Размеры чугунной батареи.

Трубный ключ номер 3, для отворачивания контргайки и футорки.
Труборез для обрезки трубы или болгарка.
Ножовка по металлу.
Зубило.
Молоток и кувалда.
Щетка для удаления ржавчины.

Работы по демонтажу таких отопительных приборов, как правило, проводятся летом, когда система отопления отключена. До начала демонтажных работ необходимо слить воду из трубопроводов отопления.

Затем трубным ключом отворачиваются контргайки, стоящие на подводящих воду трубах, отворачиваются футорки и радиатор снимается с кронштейнов.

В случае если контргайки отвернуть невозможно, обрезаются подводящие теплоноситель трубы и устройство демонтируется.

Чем скручены между собой секции радиаторов?

Все они — секционные и поэтому их можно собирать и разбирать.

Хотя некоторые производители специально изменяют ниппеля так, чтобы их радиатор нельзя было разобрать обычным ключом.

Итак, я произнес непонятное слово — ниппель. Сейчас я покажу, что это такое:

Ниппель

Это обычная железка, на которой с одной стороны левая, а с другой правая резьба.

Белое кольцо посередине — меж секционная прокладка.

В данном случае она сделана из силикона, но может быть сделана из паронита.

Диаметр ниппеля у алюминиевых и биметаллических радиаторов равен одному дюйму, а вот у советских чугунных радиаторов ниппеля имеют диаметр 1¼ дюйма.

Это значит, что для этих отопительных приборов необходимы разные ключи. Вот теперь давайте поговорим о ключах.

Сборка и разборка радиаторов отопления.

После обработки торцов вы должны увидеть следующую картину:

Теперь покажу краткую фото-инструкцию по сборке/разборке радиатора. Итак, приступим:

Выкручивайте ниппеля до конца и все! Радиатор разобран!

Сборка радиатора осуществляется в обратном порядке. Смотрим следующие фото:

Здесь торцы секций уже зачищены и на ниппеля надеты прокладки. Идем дальше!

Для разнообразия давайте посмотрим как разбирают чугунные радиаторы:

Как правильно разобрать чугунную батарею по секциям и собрать ее заново

Работа с новым радиатором
Разборка старого радиатора

От автора: здравствуйте, уважаемые читатели! Когда рынок наводнился радиаторами отопления, сделанными из различных современных материалов, чугунные батареи начали терять позиции.

Что, в общем-то, неудивительно, ведь они раньше выполнялись в одном дизайне (если это вообще можно так назвать), были громоздкими и некрасивыми.

Тем не менее, чугун не сдался, и теперь все большее количество людей начинают приобретать такие радиаторы. Сам по себе, этот материал обладает отменными характеристиками, а современные технологии позволяют получить красивое и функциональное изделие.

Например, теперь эти радиаторы можно наращивать. Но для этого необходимо знать, как разобрать чугунную батарею отопления по секциям, а затем снова ее собрать.

Впрочем, эта информация пригодится вам не только в том случае, если вы захотите усилить отопительную систему, но и для ремонтных процедур, от которых не застрахован ни один радиатор. К счастью, процесс разборки не так уж сложен, и справиться с этим сможет даже неопытный домашний мастер.

Работа с новым радиатором

Проще всего разбирать, конечно, оборудование, недавно выпущенное фабрикой. Места соединений еще не превратились в единое целое, все прекрасно раскручивается и закручивается. Если это ваш случай, то вам несказанно повезло.

Для того чтобы разобрать радиатор, вам понадобится разводной ключ, а также специальный радиаторный инструмент. С первым проблем не возникнет, а вот второй — изделие уникальное и самодельное, в магазинах его обычно нет.

Чтобы добыть сантехнический радиальный ключ, вам нужно обратиться в какую-нибудь мастерскую соответствующей направленности и попросить инструмент в аренду. Или же попытайте счастья у кого-нибудь из знакомых сантехников.

Итак, необходимо выполнить несколько простых действий.

Первым делом нужно перекрыть и слить воду в системе отопления. Если вы живете в частном доме, то можете сделать это самостоятельно. Если же во многоквартирном, то придется предварительно обратиться с заявлением в управляющую компанию. Оттуда придет специалист, который сможет отключить стояк. Стоит отметить, что проводить данную процедуру возможно только вне отопительного сезона, поскольку отключение подачи теплоносителя затронет не только вашу квартиру, но и соседские.
После того как стояк перекрыт, отсоедините радиатор от подведенных к нему труб (для этого вам понадобится разводной ключ) и снимите его с крепежных элементов, с помощью которых он удерживался на стене.
Затем нужно открыть специальную заглушку на боковой стороне батареи, наклонить радиатор и слить из него остатки воды. Конечно, делать это нужно над какой-либо емкостью. Прежде чем браться за эту работу, вспомните о немалом весе чугуна и пригласите помощника.
С помощью сантехнического радиального ключа открутите втулки, с помощью которых соединены секции радиатора. Сделать это не так-то просто. Сначала попытайтесь определить направление резьбы. Впрочем, у современных радиаторов сделать это несложно, поскольку на втулках обычно присутствует соответствующая маркировка. Если вам необходимо отсоединить один из крайних участков, то просто нащупайте ее инструментом. Если же речь идет о среднем сегменте, то сделайте на ключе пометку, показывающую прохождение нужного расстояния. Затем вводите инструмент в батарею до нужного уровня и начинайте откручивание. Делать это необходимо со всей аккуратностью, медленно — помните, что чугун, несмотря на внушительный внешний вид, является довольно хрупким материалом. Работать нужно поочередно с обеими гайками, верхней и нижней.
Сначала откручиваете на пол-оборота одну из них, затем так же вторую, потом снова возвращаетесь к первой, и так далее. Это поможет избежать перекоса радиатора.
После того как гайки полностью откручены, секцию можно снять.

Конструкция радиаторов отопления

Стандартная батарея собирается из отдельных литых секций, без использования наружного крепежа или фиксаторов. Таким образом, можно набрать радиатор практически неограниченной длины.

Чтобы правильно разобрать чугунную батарею, необходимо знать некоторые особенности ее конструкции:

Отдельные секции собираются в один корпус с помощью внутренних резьбовых втулок или ниппелей. Чтобы разобрать чугунный радиатор, нужно суметь вывернуть торцевые пробки и внутренние вставки;
Каждый ниппель представляет собой цилиндрический стакан, на котором нарезаны два участка с резьбой двух видов – с левым и правым направлением витков.

Торцевые заглушки также изготавливаются с двумя видами резьбы, как правило, глухие выпускают с левой резьбой, а гайка-штуцер для подключения к трубе – с правой.

Для крепления отдельного регистра в общий чугунный корпус используется пара ниппелей, которые одновременно заворачиваются между двумя секциями длинным ключом с квадратной головкой. Чтобы разобрать и не расколоть чугунный корпус, потребуется также аккуратно выворачивать ниппеля, делая на каждом всего 1-2 оборота.

Как разобрать новый чугунный радиатор отопления

Проще и быстрее всего размонтировать относительно новую батарею. Если корпус еще не устанавливался в систему отопления или использовался максимум один сезон, то шансы разобрать секцию чугунного радиатора без использования хитрых приемов и инструментов достаточно велики.

В первую очередь потребуется отвернуть заглушки, обычно они стоят с левого торца чугунного корпуса батареи. Разобрать пробки можно обычным копчиковым ключом, при условии, что длина рукояти инструмента составляет не менее 70 см.

Важно! Разбирать даже новую чугунную батарею, смонтированную на трубах отопления, не следует, максимум, что можно сделать, это отвернуть пробки. В противном случае можно легко повредить радиатор, например, расколоть ниппель

Повернуть можно только рычагом

Чтобы разобрать секции, пробку придется снимать в обязательном порядке. Так как заглушки всегда имеют левую резьбу, то отворачивать придется по часовой стрелке.

Для того чтобы демонтировать секцию, нужно будет поставить радиатор на боковой торец. Далее действуем в следующем порядке:

После снятия пробок через отверстия будут видны первые ниппеля;
Оба ниппеля выворачиваем против часовой стрелки;
Верхняя секция поднимается, и ее можно будет снять руками.

Разобрать чугунную батарею, прослужившую хотя бы один сезон, сложнее. Из-за того, что чугунные детали прикипают друг к другу. Для новых секций под пробки и на соединениях наматывают ткань или хлопчатобумажный шнур, пропитанный тормозной жидкостью. Через сутки радиатор можно будет разобрать без особых усилий.

После завершения разборки жидкость нужно будет вымыть моющим средством, иначе при обратной сборке уплотняющие прокладки могут быстро выйти из строя.

После выворачивания заглушки
