Мангал из кирпича

Где лучше расположить?

Определить где построить коптильню можно, основываясь на таких характеристиках:

До начала работ нужно удостовериться, что грунтовые воды проходят достаточно глубоко.

• отдаленность от жилого помещения;
• отсутствие растений и вольеров для животных на близком расстоянии;
• размер места устройства для горячего копчения зависит от выбранного типа коптилки;
• располагать конструкцию на ровной поверхности;
• убедиться, что грунтовые воды глубоко.

После выбора места, необходимо провести подготовку, прежде чем начать сводить печь для копчения. С территории удаляют деревья, кусты и заросли. После этого снимается верхний слой травяного покрова и вырывается котлован. Иногда место, в котором будет сведено устройство, обсыпают галькой, щебнем или сухим песком.

Стоит ли строить кирпичный мангал с коптильней своими руками?

Благодаря материалу изготовления мангала-коптильни, такое устройство приобретает ряд преимуществ:

• долговечность;
• надежность;
• эстетичность;
• удобство процесса готовки.

Но есть и минусы:

• для сооружения необходим опыт в стройке из кирпича;
• невозможность переместить готовое изделие, из-за чего нужно тщательно продумывать размещение.

Для выбора подходящего проекта любители барбекю ориентируются на стоимость исходных материалов, умение с ними работать. Также нужно учитывать и функционал.

Сложные проекты формата «мангал-казан-коптильня» стоит использовать, если все функции будут востребованы. Часто решающим фактором становятся внешние характеристики устройства. Независимо от варианта постройки мангала-коптильни из кирпича, удобство и высокое качество приготовления в нем обеспечены.

Временное барбекю их кирпича

Можно из кирпича сделать временную печь для барбекю — без применения раствора. Для этих целей можно использовать обычный кирпич — открытый очаг (без дымохода) и небольшие зазоры в кладке обеспечат приемлемый для керамики тепловой режим.

Пошаговый алгоритм сооружения временного барбекю выгляди так:

1. Подготавливают на грунте ровную и твердую площадку. Можно даже не снимать гумусный слой — достаточно срезать растительность, выравнять и утрамбовать поверхность.
2. Застилают пару слоев рубероида.
3. Выкладывают первый ярус кирпичей с небольшими зазорами между тычками и ложками соседних элементов.
4. Второй ярус кладут в перевязку с первым, с соблюдением приблизительно таких же по размеру зазоров.
5. Следующие ряды выкладывают таким же образом. Кладку ведут до высоты, удобной для пользования барбекю. Таких рядов надо 10-11. На этой высоте на кирпичи кладут стальной лист, который будет служить поддоном для углей.
6. Выкладывают насухо по бокам и сзади стенки высотой в два кирпича. Укладывают и крепят решетку.
7. Наращивают стенки в высоту еще на два-три кирпича.

Такую печь можно выложить за пару часов. И за такое же время ее разобрать. Хороший вариант для дачи или небольшого придомового участка.

Кирпичный мангал с коптильней своими руками

В этой конструкции над топкой находится варочная поверхность, а сбоку располагается мангал, совмещённый с коптильной камерой. Под мангалом имеется отсек для дров. Для копчения продуктов мангал зарываетя съёмной или стационарной дверцей.

Кладка производится на шамотной смеси или глиняном растворе. Перед началом строительства закладывается бетонный фундамени.

Изготовление мангала с коптильней своими руками из кирпича

Порядовка мангал коптильни

Своими руками мангал выкладывается по порядовому чертежу, или порядовке. Это схема расположения кирпичей отдельно по каждом ряду с описанием особенностей кладки:

1. 1 и 2 ряды — выкладывается сплошное основание.
2. Начиная с 3 ряда формируется поддувало и дровница.
3. 3 и 4 ряды — устанавливается дверца.
4. 5 ряд — перекрывается дверь поддувала.
5. 6 ряд — ставится колосниковая решётка.
6. 7-9 ряд — устанавливается дверца топки.
7. 8 ряд — стальным листом накрывается дровница.
8. 10 ряд — перекрывается дверь топки.
9. В 11 ряду монтируется варочная поверхность.
10. С 12 ряда начинается кладка мангала и коптильной камеры.
11. В 14-23 рядах в стенки коптильни закладываются крепления для решёток.
12. В 17-22 рядах мангал перерывается аркой.
13. В 23 ряду варочный отсек перекрывается стальным листом толщиной 5мм.
14. В 24 ряду над коптильней закладывается стальной прут Ø20мм для подвешивания продуктов и начинается кладка дымохода.

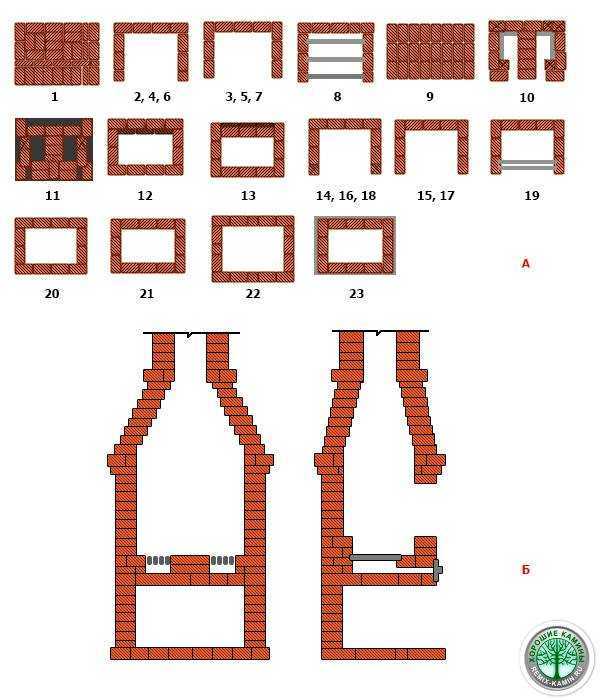

Схема расположения кирпичей при выкладывании мангала

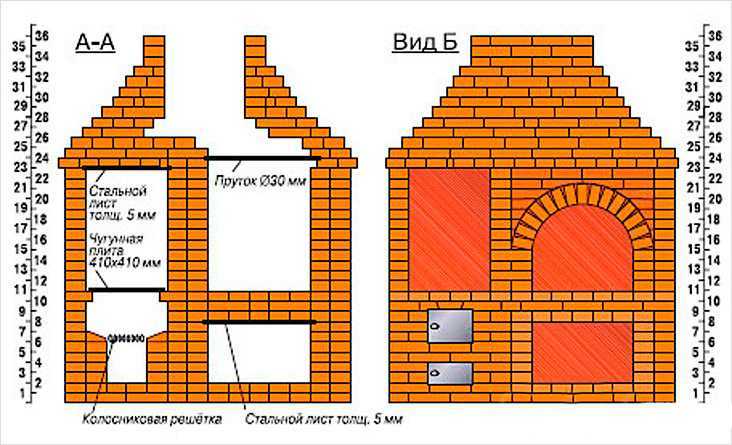

Порядовой чертеж выкладывания мангала с коптильней

Материалы

Учитывая то, что печь постоянно подвергается действию высокой температуры, крайне желательно использовать специальный, так называемый шамотный или печной, кирпич.

От отличается высокой стойкостью к жару и колебаниям температуры, достаточно прочен и долговечен. Однако цена такого кирпича существенно выше, чем у обычного керамического или силикатного. Поэтому многие мастера в целях экономии выкладывают шамотным кирпичом только ту часть печи, которая непосредственно нагревается, выполняя внешние контуры обычным кладочным материалом.

Важно: для шамотного кирпича используется специальный огнеупорный кладочный раствор!

Для лучшего сохранения тепла внешние контуры печи и опорные конструкции столиков, мойки и прочих подсобных элементов комплекса барбекю можно выкладывать либо из полнотелого керамического кирпича, либо из пустотелого.

Раствор для кладки печного кирпича используется специальный. Лучше, если это будет готовая смесь или клей. Если такого состава в продаже нет или хочется попробовать свои силы в самостоятельном изготовлении, можно попробовать технологию, предложенную в этом видео.

Кладка барбекю с коптильней

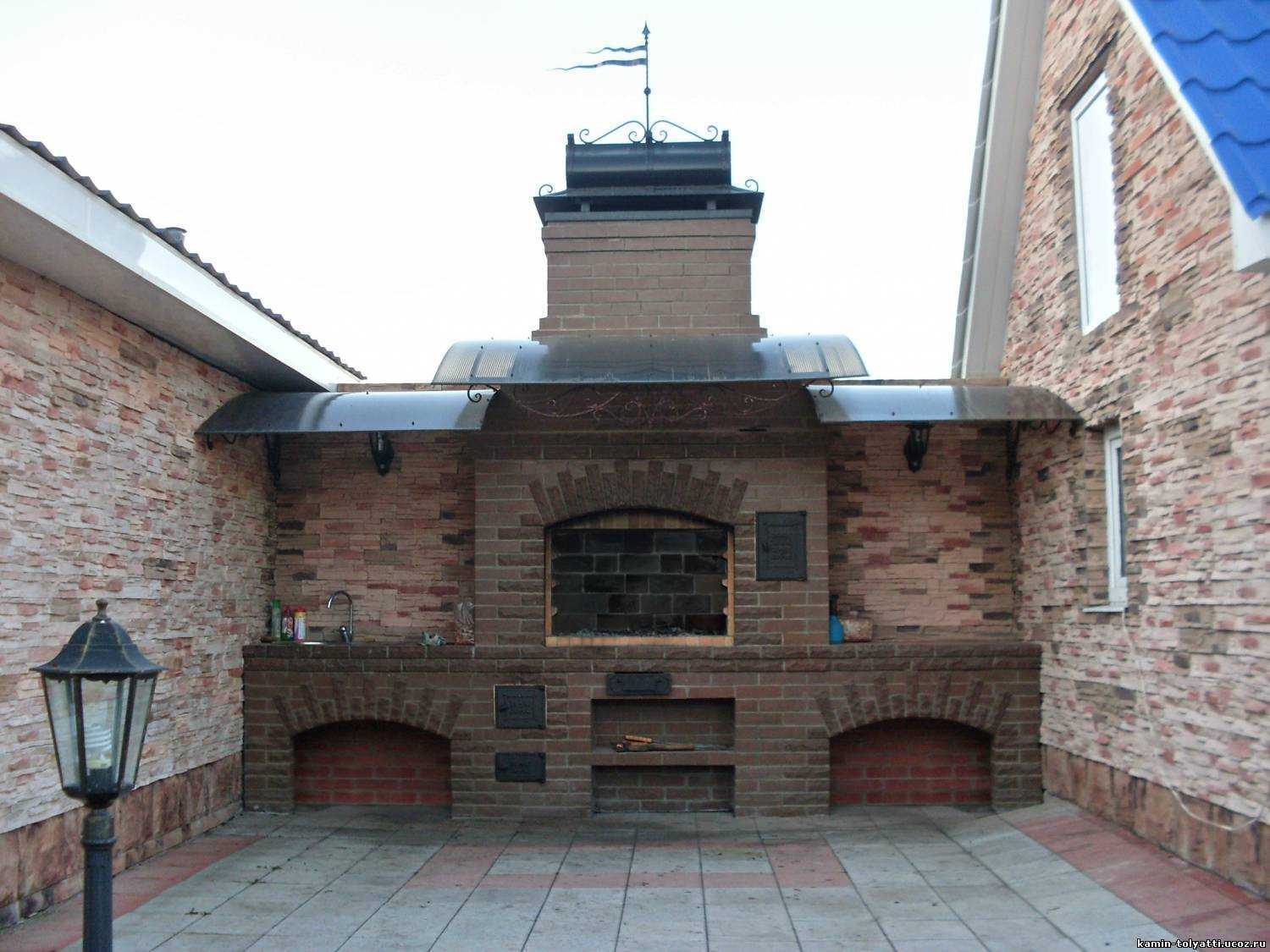

Не стоит строить самую простую конструкцию барбекю. В современное время существует множество идей, благодаря которым можно сделать многофункциональные барбекю с коптильней, складом для посуды и многим другим. На фото можно увидеть пример многофункционального барбекю с мангалом, коптильней и даже мойкой.

Как мы уже говорили ранее, для строительства барбекю необходимо приобрести огнеупорный и облицовочный кирпич. Строить печку из обычного кирпича не рекомендуется, так как в процессе эксплуатации от быстро испортится.

Кроме кирпича нужно приобрести смесь, на которую будет ложиться огнеупорный кирпич. Раствор из цемента не подойдет по той причине, что он не предназначен для высоких температур. Огнеупорный кирпич должен ложиться на глиняный или специальный огнеустойчивый раствор. Если говорить о глиняном растворе, то его легко приготовить, и он очень дешевый.

Для приготовления глиняного раствора нужно замочить глину в металлической емкости на 3 дня. После этого, при помощи самодельной трамбовки трамбовать глину постепенно добавляя песок. В растворе не должно быть камней или глиняных грудок. Для того чтобы понять правильная ли консистенция, нужно лопатой немного зачерпнуть раствора. Глиняный раствор должен понемногу сползать с лопаты, а не растекаться по поверхности лопаты. Для того, чтобы придать глиняному раствору прочности, в его состав добавляется поваренная соль.

Но глиняный раствор имеет некоторые минусы, которые при строительстве следует учитывать. Например, глиняный раствор не подходит для строительства вытяжной трубы. Обычно его заменяют на цементный или известняковый. Также, глина боится воды, поэтому ее нужно защищать от влаги.

В продаже существуют много смесей, предназначенных для кладки печи барбекю. Перед покупкой следует уточнить для какой температуры предназначена данная смесь. Например, в продаже есть смеси для кладки стенок, топок или камина.

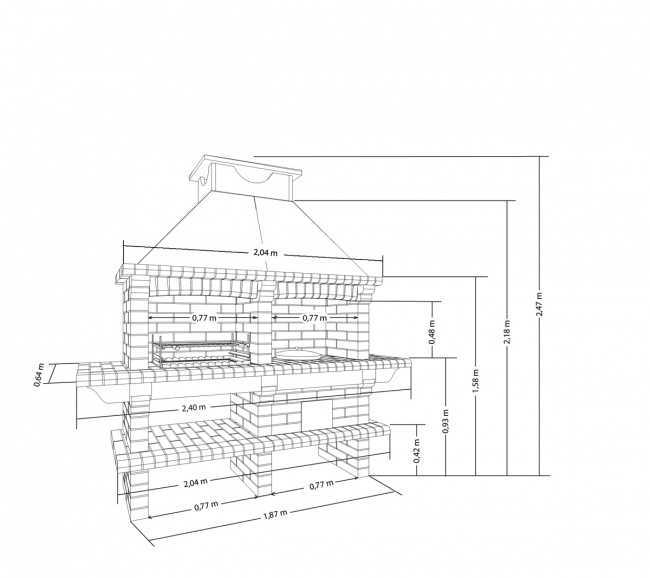

Для того чтобы сделать барбекю с коптильней из кирпича, нужно обязательно составить чертежи. Чертежи барбекю с коптильней можно увидеть на фото ниже. Порядовка кирпича должна проходить строго по чертежам. Высоту жаровни и гриля необходимо сделать под собственный рост.

Коптильная камера обычно делается горячего метода. В некоторых моделях для обеспечения холодного метода копчения, дымовую трубу нужно вывести с жаровни. Для того чтобы отвести дым нужно построить дымоход с заслонкой и специальный свод над жаровней. Благодаря такому дымоходу, конструкция будет казаться массивной и необычной.

Советы по применению

1. Если установка не используется, ее необходимо защитить от атмосферного воздействия. Для стационарных коптилен с мангалом сооружают крыши и козырьки. Мобильные агрегаты достаточно закатить под навес или в гараж.
2. Осуществлять очистку после каждого использования. Необходимо тщательно осуществлять очистку от скопившегося жира, а также просто протирать поверхность (при необходимости с моющими средствами) для поддержания привлекательного внешнего вида.

Коптильня с мангалом, сделанная своими руками из металла, – практичная и надежная установка, которая поможет создавать изысканные деликатесы собственными силами. Для сборки потребуется минимум сил, времени и правильно сделанный чертеж, а эффект от эксплуатации будет идеальным при соблюдении правил сборки и пошаговой инструкции.

Заключительный этап

Коптильня горячего копчения своими руками из кирпича практически завершена. Остается только выложить основание под заслонку. Этот элемент необходим для того, чтобы создать оптимальные условия для процесса копчения.

Следующим шагом монтируют дымоход. Он обкладывается кирпичом. Чтобы в него не попадал мусор, обязательно предусматривают сетку и козырек. В коптильную камеру устанавливают дверцу. Для обеспечения контроля за процессом приготовления копченых продуктов рекомендуется монтировать термометр.

Железобетонная плита либо заливной фундамент без отделки смотрятся неэстетично. Поэтому заранее нужно продумать то, каким материалом облагородить площадку. Главное, выбирать огнеупорную и негорючую отделку.

Проектирование мангала-коптильни

Прежде чем приступать к составлению чертежа, определитесь с необходимым набором функций — сколько видов блюд собираетесь готовить, какое количество гостей планируете принимать. Кирпич позволяет реализовать наиболее полный спектр задач, поэтому лучше сделать основательную конструкцию «три в одном»: мангал, коптильня и отдельный очаг для казана.

В такой печи готовят любые блюда — от традиционного шашлыка до супов и плова. Даже если сейчас вы планируете только коптить мясо или рыбу, рано или поздно дополнительные функции мангала пригодятся, и уже не придется достраивать конструкцию. Вы сэкономите время, место и материалы.

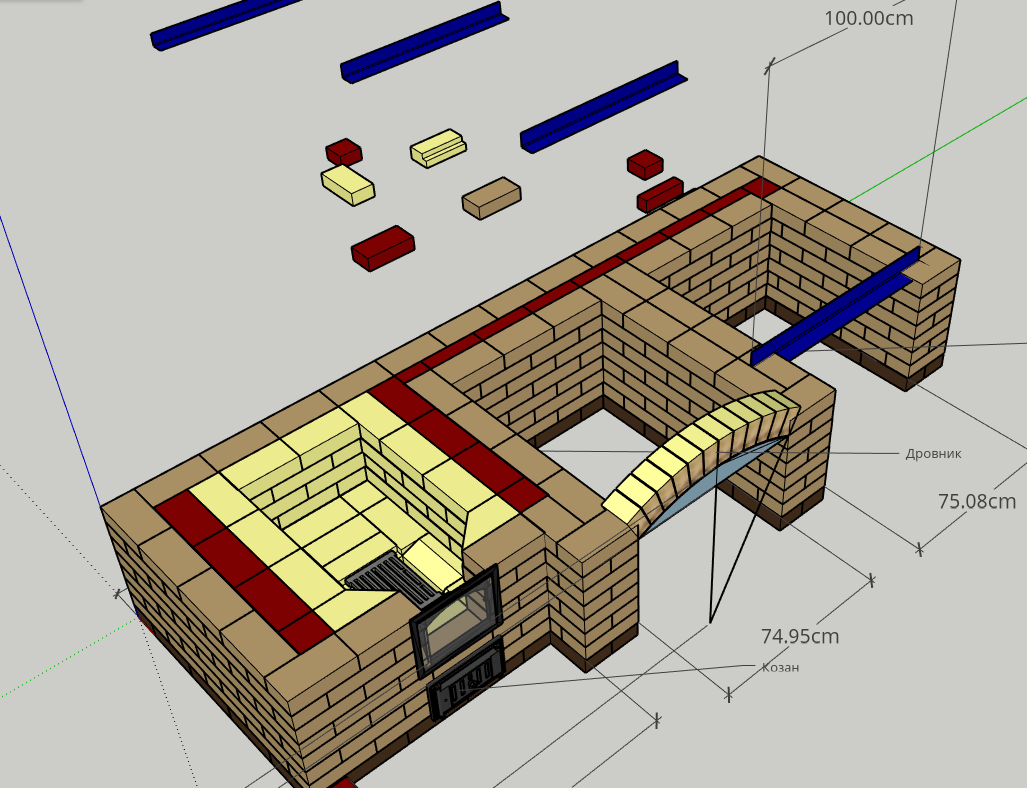

Схема печи в сборе

Также определитесь, какие вспомогательные компоненты сооружения станут для вас полезными. Кирпичный мангал легко дополнить:

• дровником;
• разделочным столом;
• мойкой;
• полками для посуды и другой кухонной утвари.

Таким образом, жаровня состоит из следующих элементов:

1. Мангал — емкость для углей с креплениями для шампуров и решетки гриля.
2. Очаг и отсек для копчения.
3. Топка с варочной поверхностью. Конфорки плиты делаются съемными и такого размера, чтобы в отверстии помещался казан на 2/3 его глубины.
4. Дымоход (один для всех составляющих жаровни).
5. Вспомогательные компоненты.

После определения необходимых элементов и общего дизайна мангала-коптильни строится подробный чертеж с указанием расположения и размеров частей конструкции. Исходя из проекта рассчитывается количество материала, примерная масса сооружения и параметры фундамента.

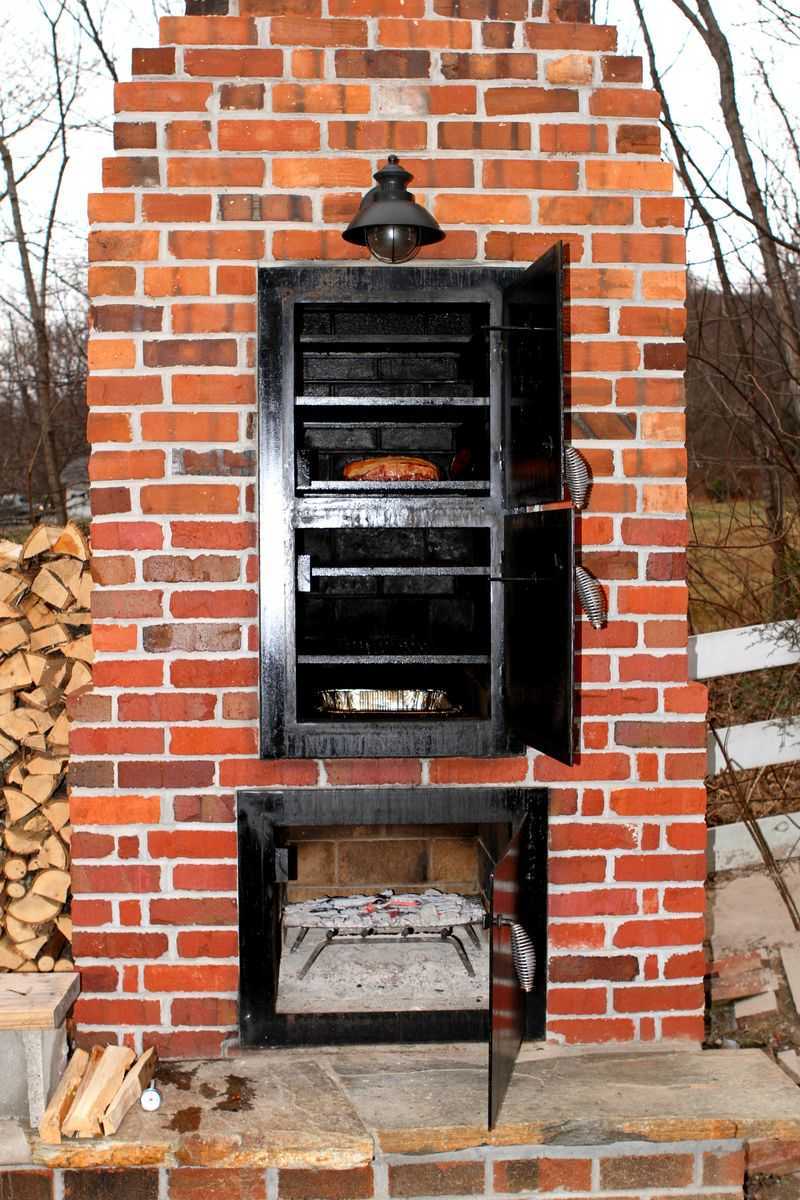

Фотография комбинированной печи: мангал совмещенный с коптильной камерой

Возвести мангал с коптильней сложнее, чем металлическую печь, но конечный результат оправдает затраченные усилия и средства. Правильно сложенная конструкция не только прослужит долго и украсит загородный участок, но и обеспечит более высокие вкусовые качества приготавливаемых блюд. Надежная кирпичная коптильня гарантирует равномерный прогрев мяса, безопасность продукта и полноценную пропитку дымом.

Как выполнить печь-барбекю самостоятельно

Описанный ниже проект устройства барбекю предполагает наличие у мастера не только специальных инструментов и материалов, но и навыков работы с ними. Перед тем как установить печь с коптильней из кирпича своими руками, необходимо ознакомиться со схемой ее обустройства. Если соблюдать инструкцию, можно выстроить качественное сооружение, которое прослужит десятки лет.

Параметры коптильни должны быть тщательно подобраны:

• глубина — 75 см;
• ширина — 70 см;
• высота — 75 см.

Печь будет иметь длину 110 см, а глубину — 75 см. Все работы должны выполняться пошагово:

• заливка бетонной площадки;
• кладка кирпича или бетонных блоков;
• обустройство коптильни и ее армирование;
• облицовка сооружения огнеупорным кирпичом;
• заливка бетонной крыши печи;
• монтаж стальной дверцы с ручкой;
• установка решетки для гриля;
• устройство вытяжного клапана (заслонки).

Возведение печи должно осуществляться на заранее подготовленном фундаменте. С этой конструкцией следует разобраться еще на начальном этапе. Некоторые хозяева частных домов зачастую занимаются заливкой дворов перед основным строением. Эти площадки как раз могут быть подходящими, если планируется обустроить печь барбекю для беседки с казаном и коптильней: порядовка, используемая при возведении дополнительного сооружения для приготовления еды, прилагается с чертежами.

https://youtube.com/watch?v=Qur3oaLUQCQ

Перед обустройством фундамента необходимо подготовить цемент, песок и щебень, а также отрезки арматуры для усиления основания. Для подготовки бетонного раствора своими руками можно воспользоваться бетономешалкой. Предварительно на дно вырытой траншеи укладывается слой песка и щебня в 10 см, а затем размещается арматура. Стержни надо связать между собой для создания прочного каркаса.

Перед заливкой бетонной стяжки под будущей печкой необходимо несколько раз перепроверить правильность установки каркаса, иначе исправлять все будет поздно. Ждать затвердевания раствора нужно только на следующий день. Лучше всего начинать кладку 1-го ряда через неделю, когда заливка окончательно станет твердой.

Выбор материалов на постройку мангала

Песок

Для приготовления бетонной смеси используют речной и карьерный песок, а для кладочного глинистого раствора применяют только овражный песок. Речные песчинки постоянно обтачиваются водой и имеют гладкую округленную поверхность, которая плохо сцепляется с глиной.

Перед добавлением в кладочный раствор песок предварительно очищают от примесей путем просеивания и промывают струей воды.

Кирпич

Для нижних рядов кладки используют огнеупорный керамический кирпич первого сорта, красного цвета, без трещин, с чистым звуком при постукивании. Недожженные второго сорта и пережженные коричневого цвета желательно не покупать.

Саму топку кладут из шамотного огнеупорного кирпича, который выдерживает испытание огнем. Арку и свод выполняют из клинчатого кирпича или обтачивают до нужной формы обыкновенный красный кирпич. Силикатный кирпич не применяют для кладки печи из-за высокой гигроскопичности.

Раствор

Его приготавливают из глины с добавлением песка. Количество песка домешивают от жирности глины. Для кладки нижних рядов и облицовочного слоя добавляют в раствор цемент из расчета 1 кг на ведро готового раствора.

Перед приготовлением раствора глину замешивают на две недели для полного набухания и размокания. Каждый день ее нужно перемешивать. По истечении этого срока смешивают с песком.

Если нет времени на такие процедуры, можно приобрести на строительном рынке готовые сухие растворные смеси, которые применяют в печном строительстве. Описание и характеристики смесей вместе с фото можно посмотреть в магазинных каталогах.

Особенности мангала-коптильни из кирпича

Мангал, барбекю и коптильня – три в одном своими руками из металла или кирпича представляют собой сочетание трех устройств. Мангал является жаровней, на которой можно приготовить мясо и рыбу. Коптильня – плотно закрывающаяся емкость из металла, в которой приготовленная еда обдается дымом. Барбекю позволяет делать прекрасные стейки.

Главной чертой уличных коптильни и мангала из кирпича является то, что приготовленная еда не имеет запах дыма, но при этом остается мягкой и сочной.

Пища, приготовленная с помощью коптильни, является полезной, так как готовится без растительного масла. В мангалах-коптилках зачастую еда приготавливается с помощью горячего копчения.

Что такое барбекю: конструкция и особенности

Само название блюда, способа приготовления и даже праздника, где готовится такое блюдо, пришло к нам из французского и английского языков (barbecue, сокр. BBQ). Фактически это любые продукты, приготовленные на жару от тлеющих углей. Термин во многом аналогичен более привычному нам названию «шашлык», да и сама технология приготовления та же. Различий не так уж много – и там, и там чаще всего готовится мясо, дичь и блюда на их основе, жар дают угли, сами угли располагаются в металлической, каменной или кирпичной емкости. Основная разница, пожалуй, в том, что шашлык готовят на шампурах (длинных металлических стержнях с ручками или без), а барбекю – на решетке.

От этого различия и происходит разница в конструкции шашлычниц и барбекю. Для шашлыка необходимо четко выверенное расстояние между бортиками емкости для углей – шампуры должны лечь на бортики так, чтобы рукоять и противоположный конец находились за пределами зоны приготовления. В барбекю на бортики ложится решетка, ее размер ограничен только соображениями прочности (она не должна прогибаться при нагреве под весом уложенных продуктов).

Впрочем, ничто не мешает уложить шампуры с шашлыком на решетку барбекю, а на обычный мангал (шашлычницу) пристроить решетку для приготовления кусков рыбы или куриных окорочков.

Под печью барбекю из кирпича обычно понимают довольно сложное сооружение. Оно обязательно включает в себя место для углей с держателем решетки над ним, дополнительные поверхности для раскладки/разделки продуктов. Часто в конструкцию включают также полки/ниши для дров, мойку, варочную поверхность (обычно с отдельной топкой), коптильню и так далее.

Рассмотрим три варианта строительства барбекю из кирпича – от самого простого до полноценного комплекса «уличной кухни». Однако начать в любом случае стоит с фундамента, тем более что он выполняется почти одинаково для всех типов уличных печей.

Полезные советы

Мангал-коптильня будет радовать вкусными блюдами в течение длительного времени, если не нарушать правила эксплуатации:

• для защиты от дождя делают навес или накрывают пленкой;
• мангал-коптильню устанавливают на негорючее основание вдали от легковоспламеняющихся материалов;
• после каждого приготовления пищи металл очищают от жира и потеков;
• при установке мангала-коптильни рядом с беседкой дымоотводную трубу делают выше крыши;
• чтобы удалить вредные вещества, опилки для копчения рекомендуется предварительно отмочить в воде с последующей просушкой;
• для удобного хранения ножки лучше сделать съемными на болтах.

Потратившись один раз на постройку мангала-коптильни, не нужно будет регулярно переплачивать за жареное мясо и копченые продукты в магазине. Для улучшения функциональности снизу между ножками и сбоку устанавливают полки, откидную столешницу, надстраивают варочную плиту. Любители плова дополняют мангал-коптильню съемным или встроенным казаном.

Строительство мангала с коптильней пошагово: фото

Построить мангал с коптильней из кирпича не очень сложно, но к каждому этапу работ стоит отнестись максимально серьезно. Любая мелочь или ошибка может отрицательно сказаться на эффективности готовой конструкции. Кроме того, заранее нужно подготовить все, что может понадобиться во время строительства.

Проектирование мангала коптильни

Для того, чтобы получить проект мангала с коптильней можно использовать уже готовые схемы, которые в изобилии присутствуют в Интернете. Также ими можно воспользоваться для того, чтобы сделать свой собственный проект. В таком случае могут меняться только размеры готовой конструкции или же добавляться какие-то дополнения и усовершенствования, чтобы увеличить эффективность устройства.

Как сделать фундамент

После этого стоит определиться с тем, какой именно тип фундамента будет возводиться. В чертежах, которые есть в Интернете, как правило, указывается даже его толщина. В случае с дачной постройкой, идеальным вариантом станет ленточный фундамент. Это монолитная конструкция, которая со временем не будет проседать или же трескаться.

На дно котлована засыпается слой песка и тщательно утрамбовывается. Для того, чтобы элементы с используемого цемента не проникали почву, опалубка обшивается слоем пергамина или рубероида.

На утрамбованный заранее песок выставляется арматурная сетка. При этом ее необходимо немного поднять над песком. За счет этого раствор цемента будет проникать под сетку. Стоит отметить, что арматура должна находиться исключительно в нижней части фундаментной стяжки. Благодаря этому конструкция будет более прочной.

После этого в опалубку заливает раствор цемента, его верх тщательно выравнивается. Дальше стоит подождать, пока раствор полностью высохнет. На фундамент выкладывается слой рубероида. Вместо него можно воспользоваться полиэтиленовой пленкой.

Как приготовить раствор

Раствор для укладки

Для приготовления раствора, который будет использоваться для укладки, берется цемент, песок и гашеная известь в соотношении 1:3:1. Первый ряд используемого кирпича выкладывается насухо. Ряд будет использоваться в качестве разметки. За счет этого можно подогнать размеры и стыковку, пользуясь как целыми кирпичами, так и половинками. За счет первого «сухого» ряда можно сделать идеальный по размеру ряд, чтобы в дальнейшем не пользоваться четвертинками, ведь это в несколько раз усложнит выкладку и увеличит время строительства.

Использовать можно как самодельный раствор, так и уже готовые огнеупорные смеси, которые в большом количестве есть в продаже. Их стоимость достаточно высокая, но при этом характеристики позволяют возвести прочную и надежную конструкцию, которая будет иметь долгий срок эксплуатации.

Для печи и дымохода

Цоколь

Второй ряд кирпича должен укладываться таким образом, чтобы не совпадали стыки. Соответственно, кирпичи нужно немного смещать. В некоторой степени такой способ укладки может напоминать шахматный порядок.

Укладывать кирпич нужно начинать с угла. Обязательно стоит следить за тем, чтобы стенки были ровными. Для этого можно воспользоваться строительным уровнем.

Жаровня

Стены и дымоход Дальше выкладываются стены конструкции. Высота подбирается в зависимости от предпочтений владельца. Она должна быть такой, чтобы печь было удобно эксплуатировать и готовить в ней блюда

Особое внимание стоит уделить сооружению дымохода. Он не должен иметь слишком большой или маленький диаметр, который подбирается в зависимости от того, сколько будет за один раз готовиться продуктов

Чем больше конструкция, тем больше дымоход требуется.

Какие инструменты и материалы потребуются

С учетом заранее рассчитанных по проекту необходимых материалов составляют смету

Важно покупать их с небольшим запасом

Для постройки мангала коптильни казана в одном из кирпича потребуются следующие инструменты:

• лопата;
• машина для замеса растворов;
• ведра;
• уровень с отвесом;
• кирпич, который стойко сможет выдержать перепады температуры.

Для фундамента необходимо запастись бутовым камнем, цементом, песком, щебнем, досками или гладкой фанерой для опалубки. Дополнительно потребуются железный лист с арматурной сеткой, решетки из металла, задвижки, уголки, дверцы.

Для постройки мангала с нишами и рабочей зоной нужно купить камень для столешницы.

Кладочный раствор готовят из песка и глины, которую предварительно на несколько дней замачивают водой.

Из какого кирпича лучше строить

Мангальный комплекс из кирпича с коптильней сооружают из двух видов материалов: шамотных (огнеупорных) и полнотелых. Огнеупорным выкладывают внутреннюю часть, а вторым видом – все остальные части постройки.

Чтобы выложить качественную и безопасную камеру сгорания, следует обратить внимание на такие характеристики кирпича:

• качественный огнеупорный кирпич имеет ровные края и остроту;
• при сильном ударе качественный шамотный вид должен расколоться на цельные куски, а не раскрошится;
• плотность материала должна быть с маркировкой М-500, М-100, 150, 200 или 250 – при высокой плотности при постукивании молотком должен слышаться металлический звук;
• кирпичи, стойкие к огню, выпускают в таких размерах: 230×123х65 мм и 230×113х65 мм.

Качественный материал выпускается в красно-оранжевом или соломенном с коричневыми вкраплениями цвете.

Внимание! Если при постукивании по кирпичу слышен глухой звук, значит он с пустотами внутри. Материал либо бракованный, либо некачественный, мангал, построенный из него, прослужит недолго

Внешне мангал коптильню на даче из кирпича отделывают плиткой под цвет материала, деревом, пластиком или штукатуркой.

Расчет материалов

Какой бы чертеж ни был выбран для постройки коптильни, необходимо приобрести огнеупорные кирпичи, цемент с глиной и песком для раствора, гравий с качественной арматурной сеткой, огнеупорный раствор, рубероид, металлические уголки, листы фанеры.

Количество материалов рассчитывают с учетом размеров будущей конструкции. Для этого рекомендуется прибегнуть к советам опытных специалистов. Они помогут полностью просчитать смету, учитывая все возможные нюансы.

Пошаговая инструкция по строительству

На просторах интернета была найдена интересная нарезка фотографий с пошаговым строительством беседки с коптильней из кирпича в составе печного комплекса.

Я решил представить вам на обозрение данный подход, так как он чуть ли не единственный во всём интернете. Причём показано все довольно наглядно и понятно. К сожалению, чертежей и расход материала я вам привести не смогу. Но зато вы можете посмотреть фото и видео ниже!

Фото

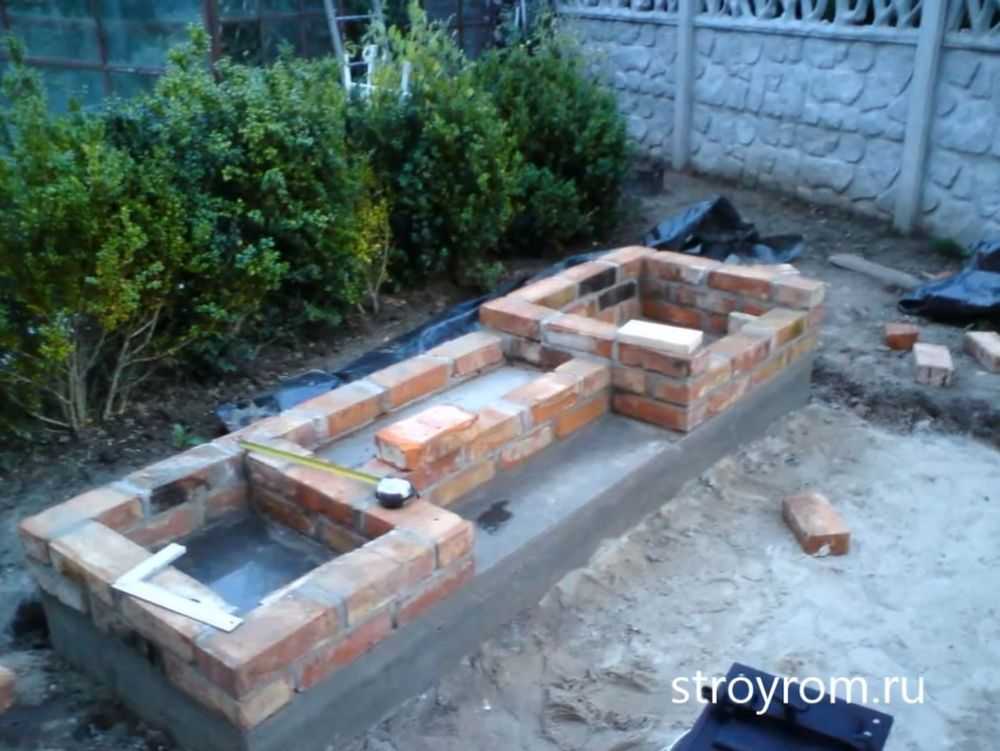

Шаг 1. Заливка массивного монолитного фундамента

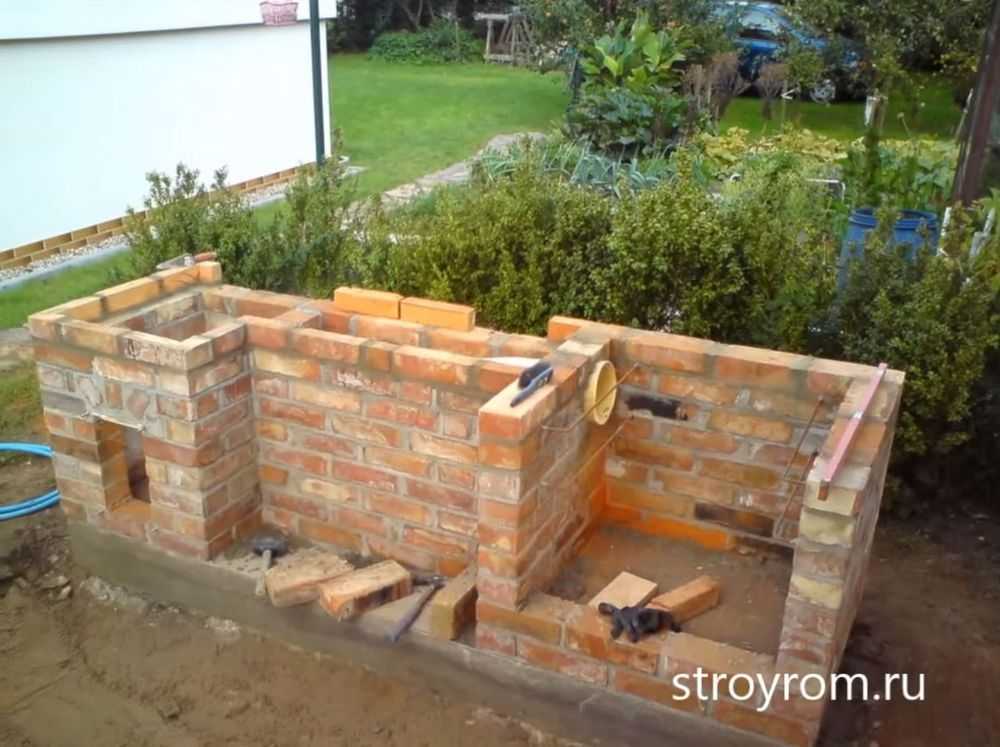

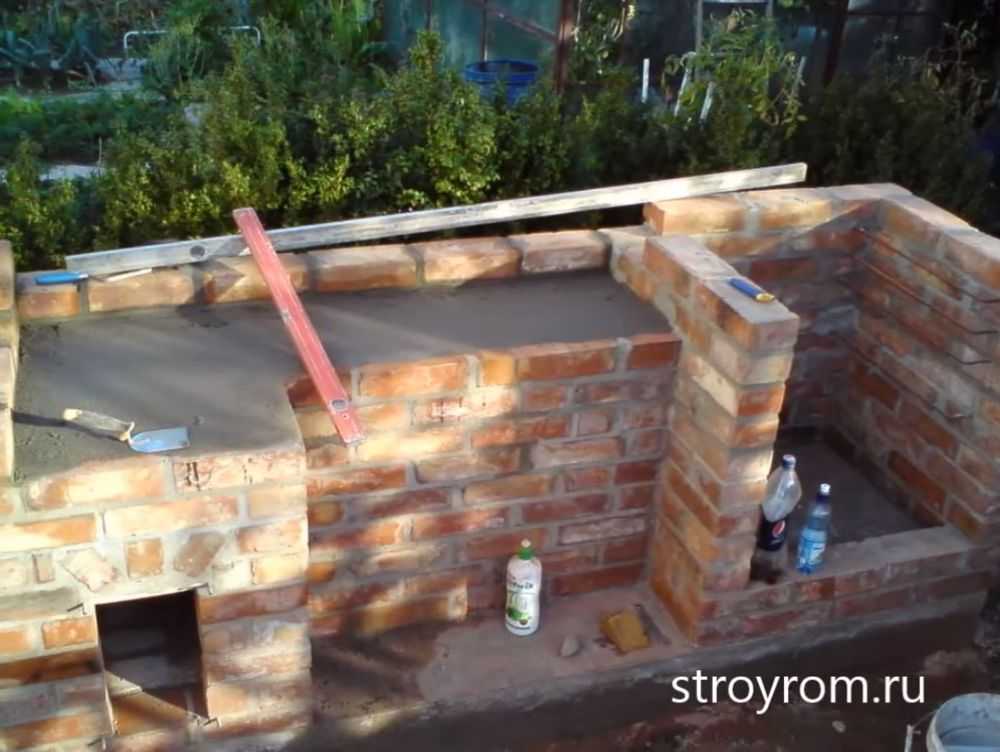

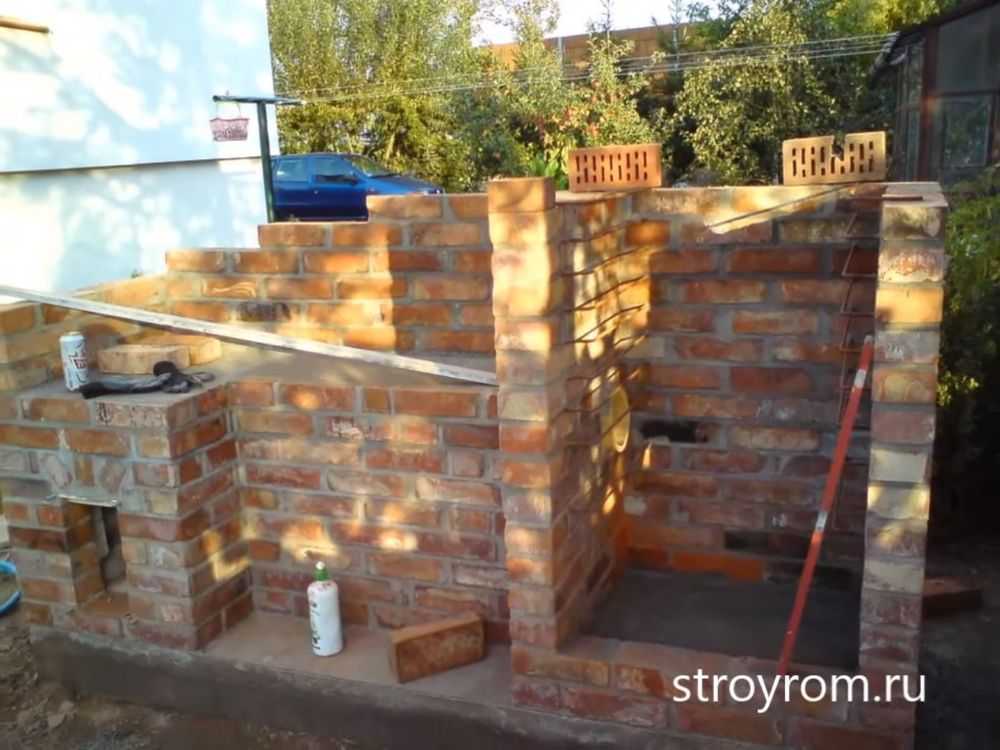

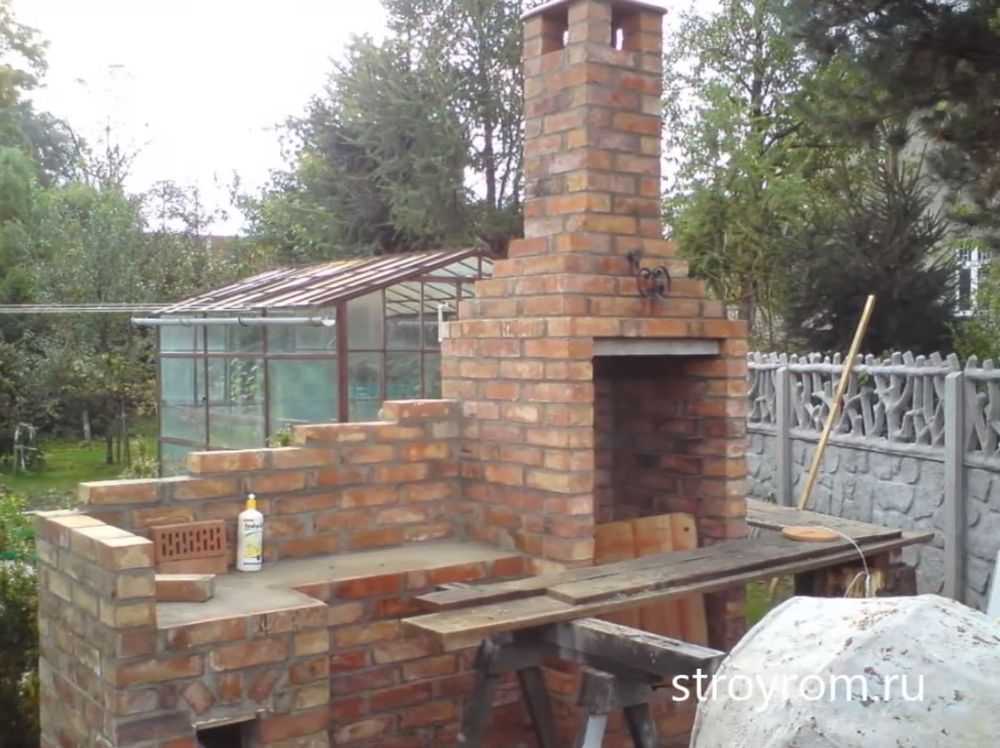

Шаг 2. Кладка печи и места для копчения

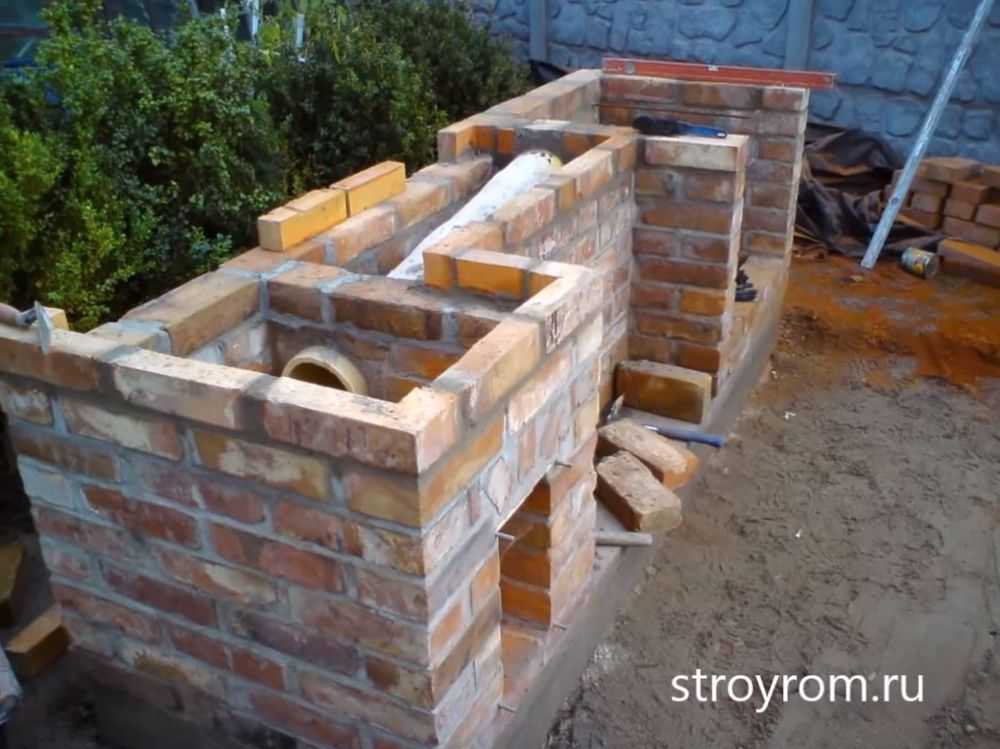

Шаг 3. Установка трубы

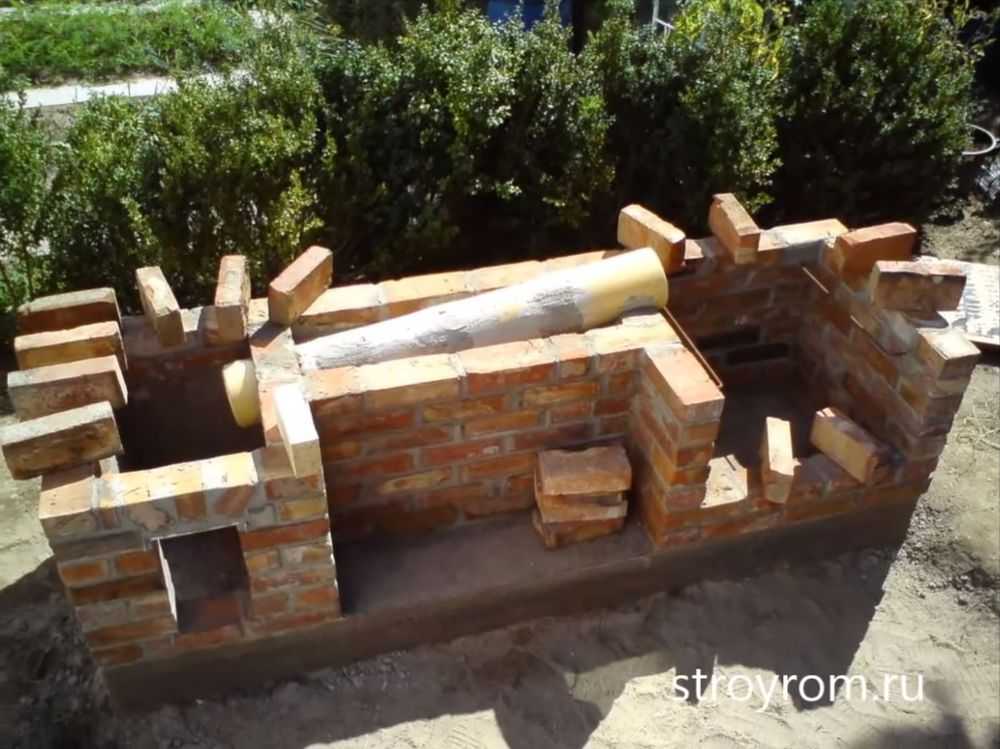

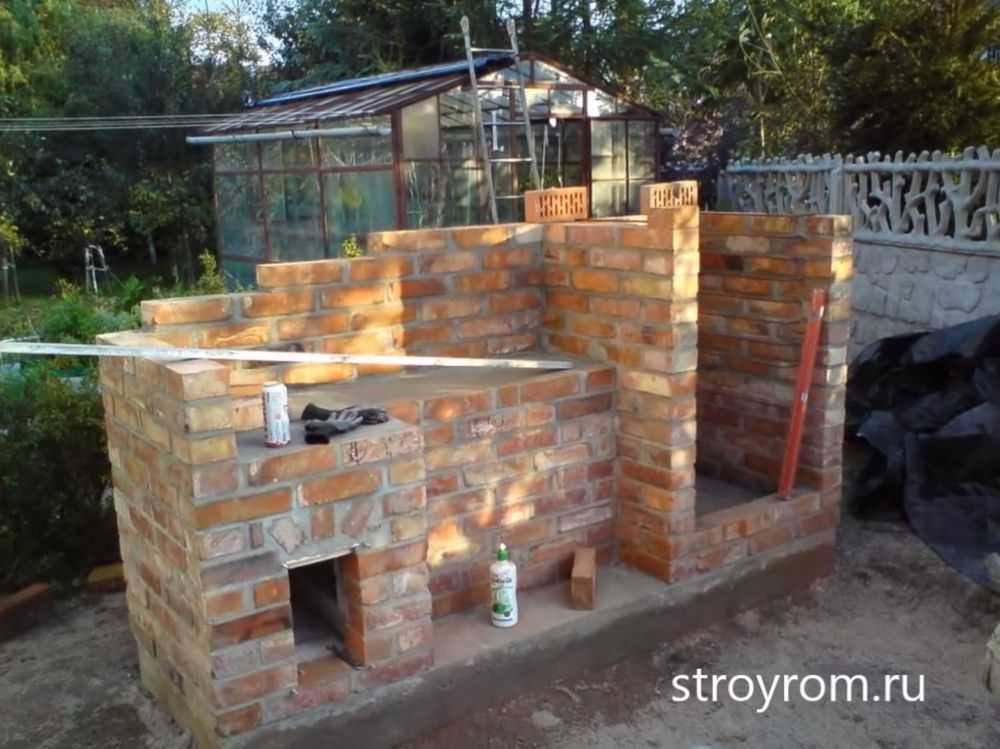

Шаг 4. Ровняем коптильню по уровню

Шаг 5. С другого боку

Шаг 6. Вид спереди

Шаг 7. Закрытие раствором зоны печи

Шаг 8. Сравнение небольшой печи и большой зоны для развешивания пищи

Шаг 9. Вид спереди

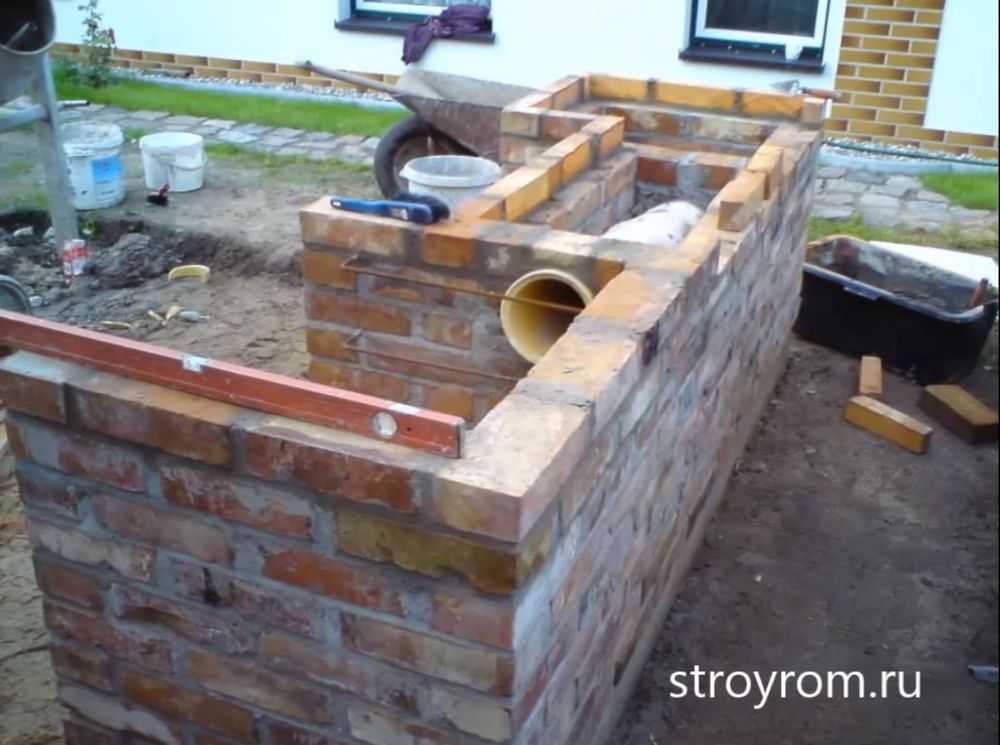

Шаг 10. Сборка дымохода

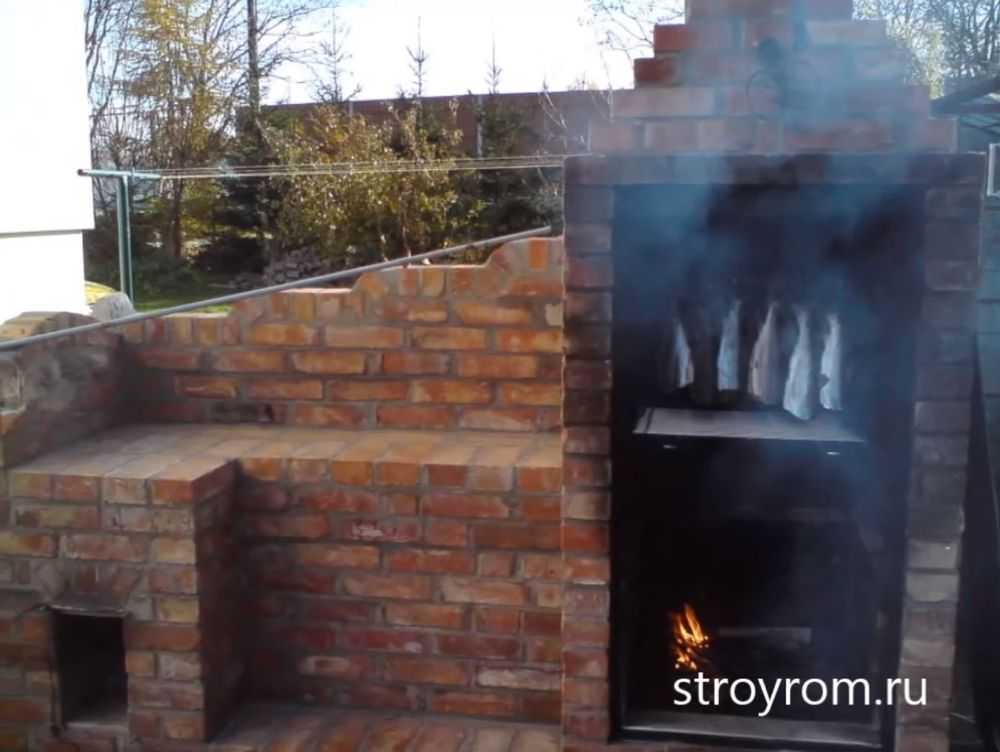

Шаг 11. Пробное копчение

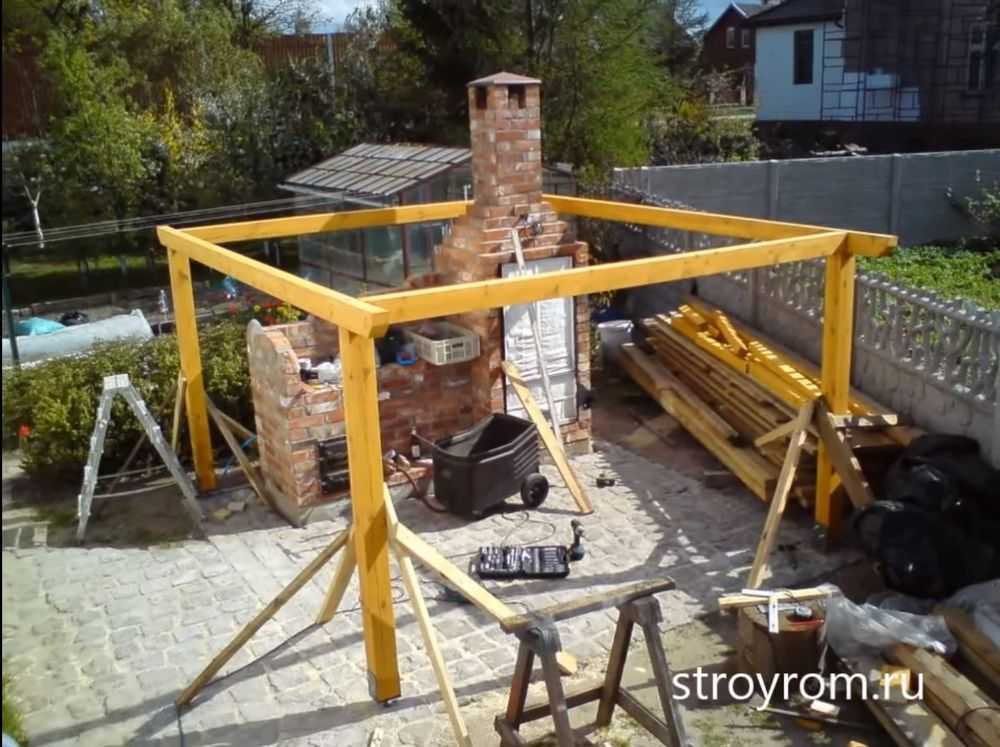

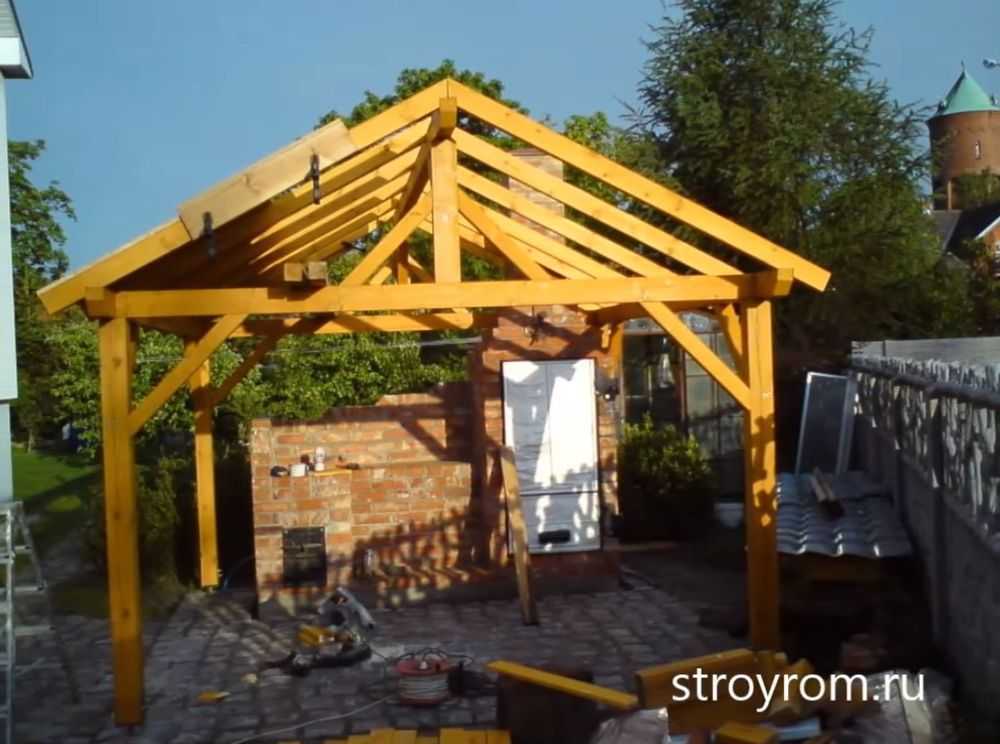

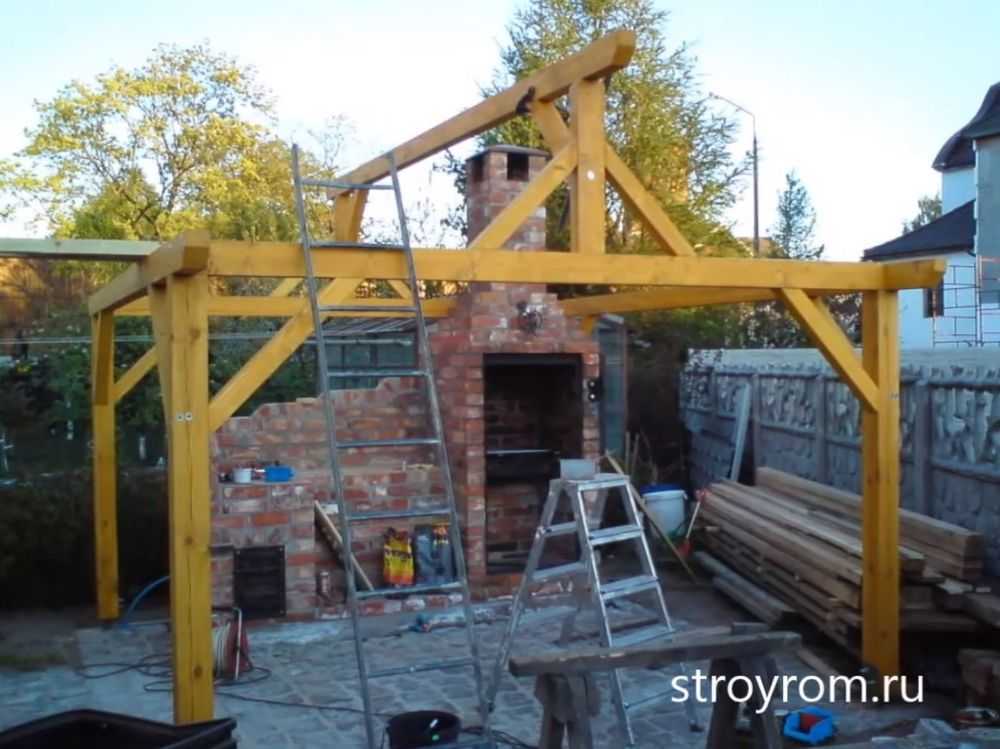

Шаг 12. Сборка каркаса беседки

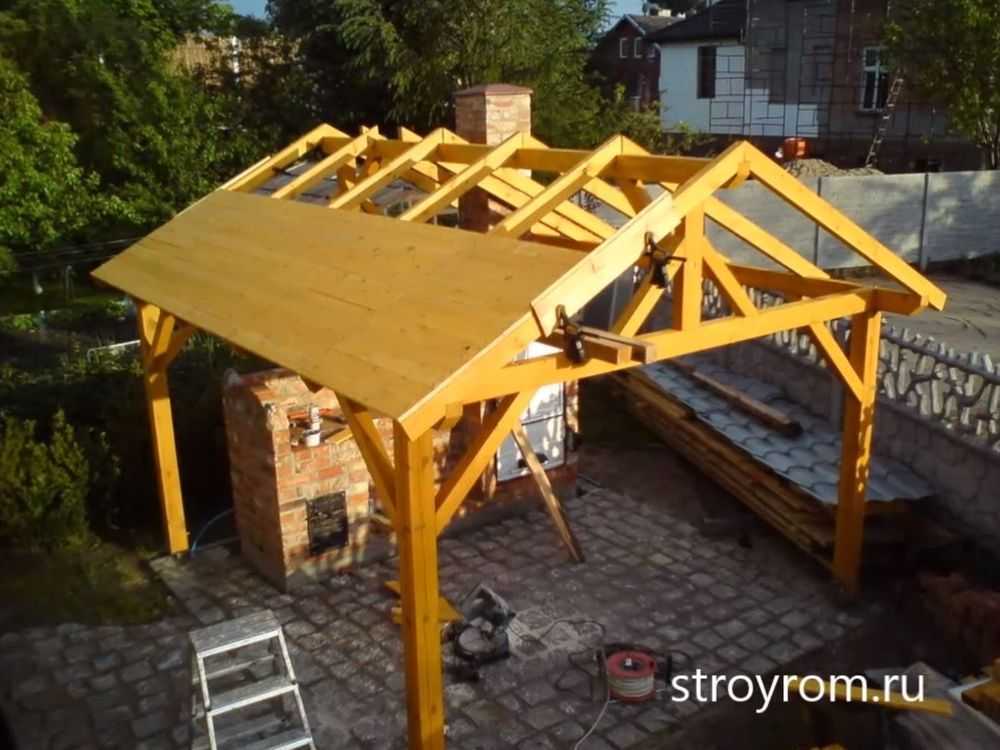

Шаг 13. Возведение двускатной стропильной системы

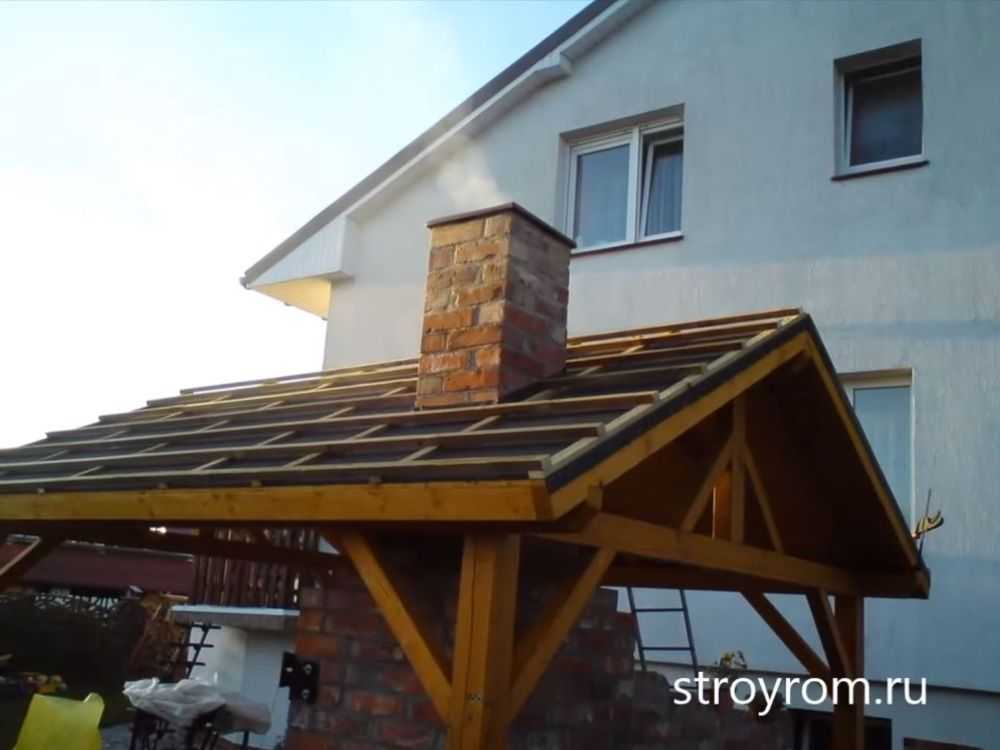

Шаг 14. Продолжаем собирать крышу

Шаг 15. Обшивка крыши

Шаг 16. Изготовление участка для дымоотвода

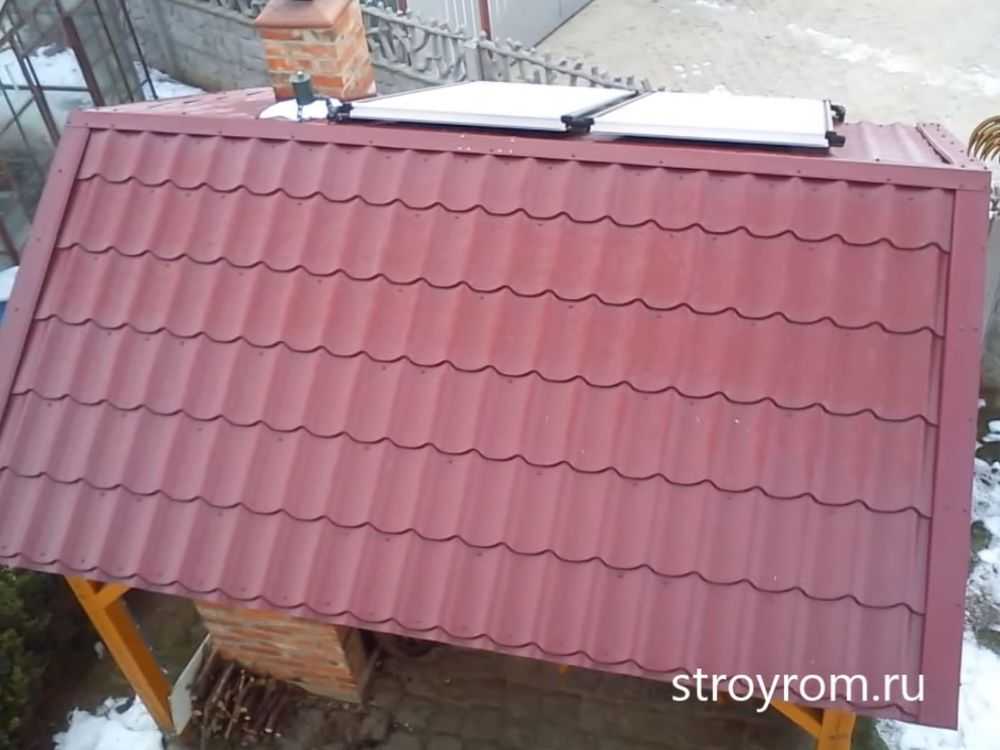

Шаг 17. Кладка кровли

Шаг 18. Уложенная металлочерепица

Шаг 19. Вид по центру

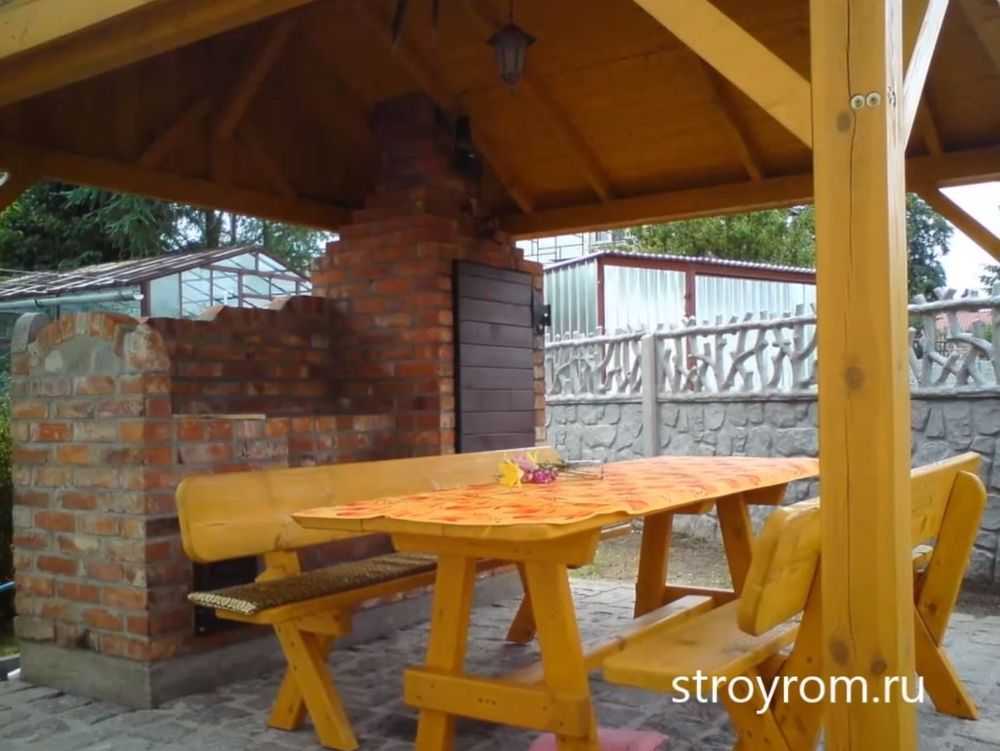

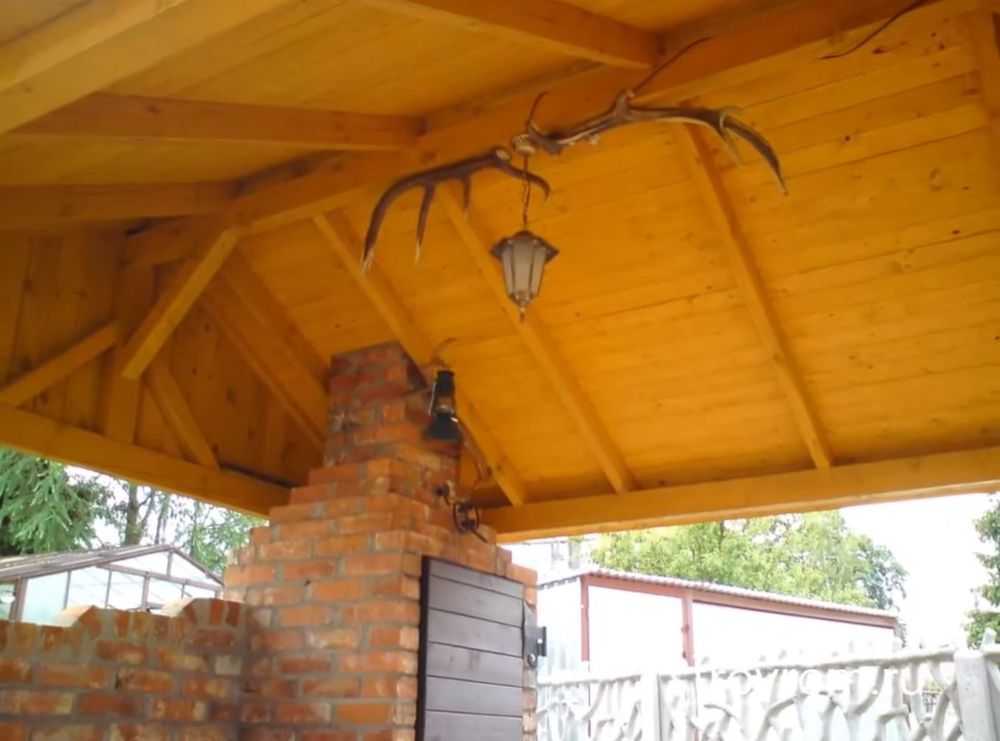

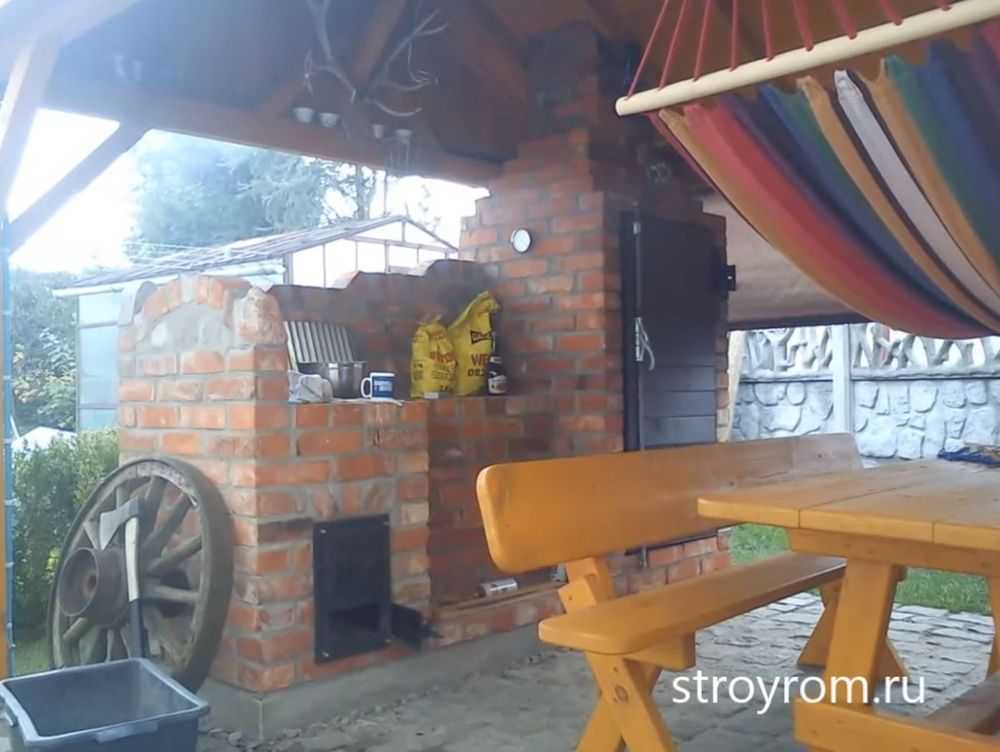

Шаг 20. Вид изнутри

Шаг 21. Проводка освещения

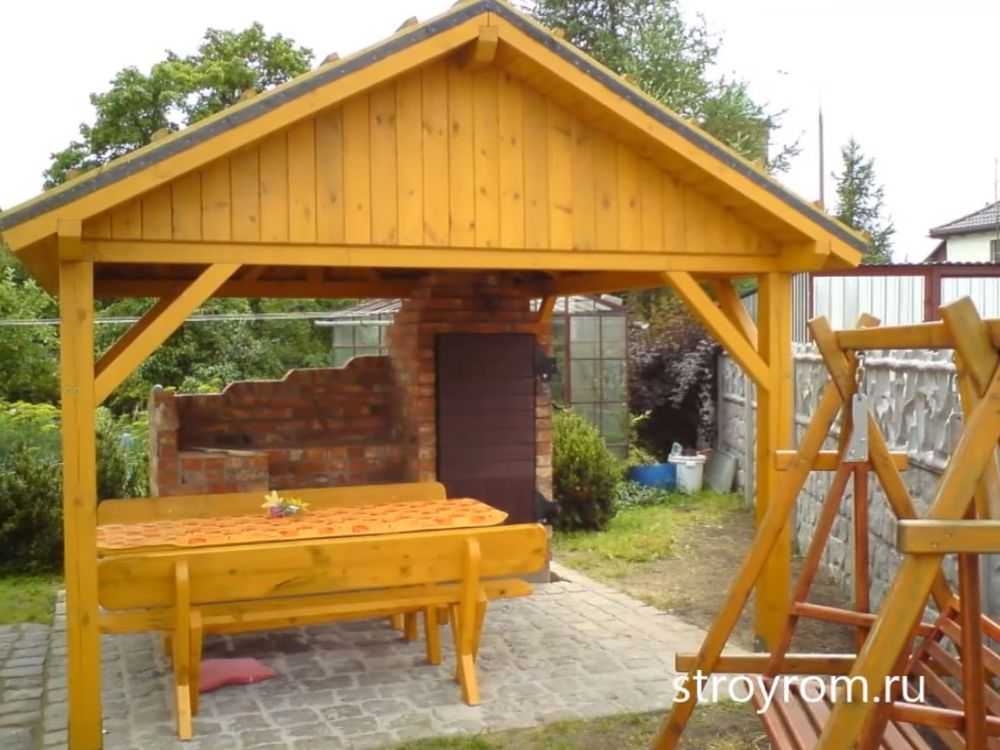

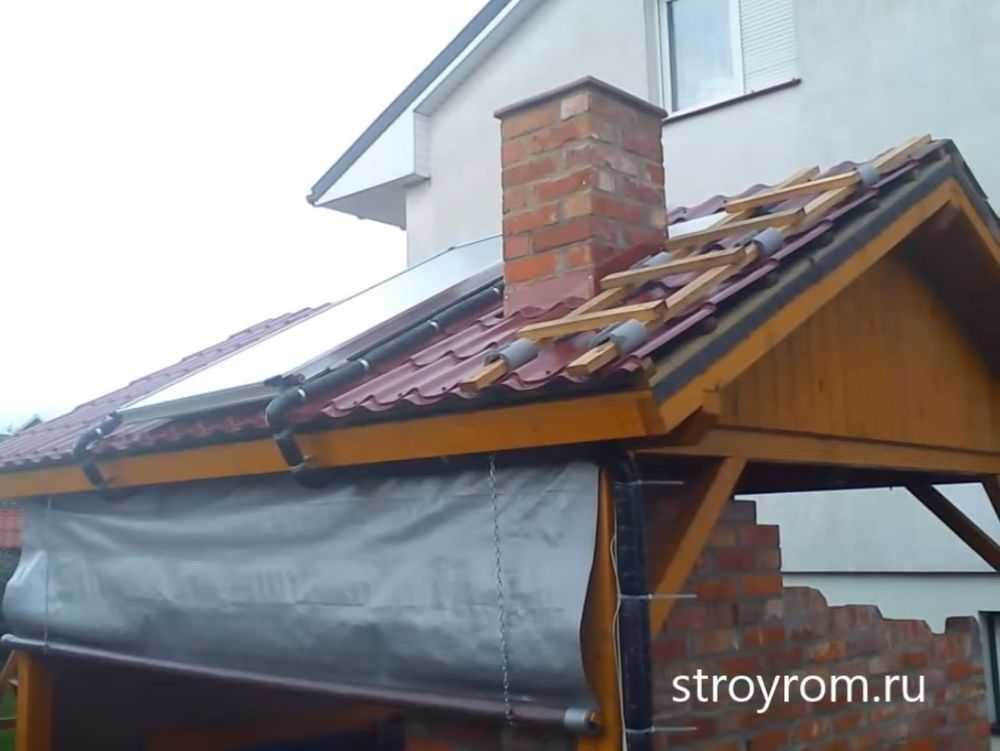

Шаг 22. Готовая коптильня

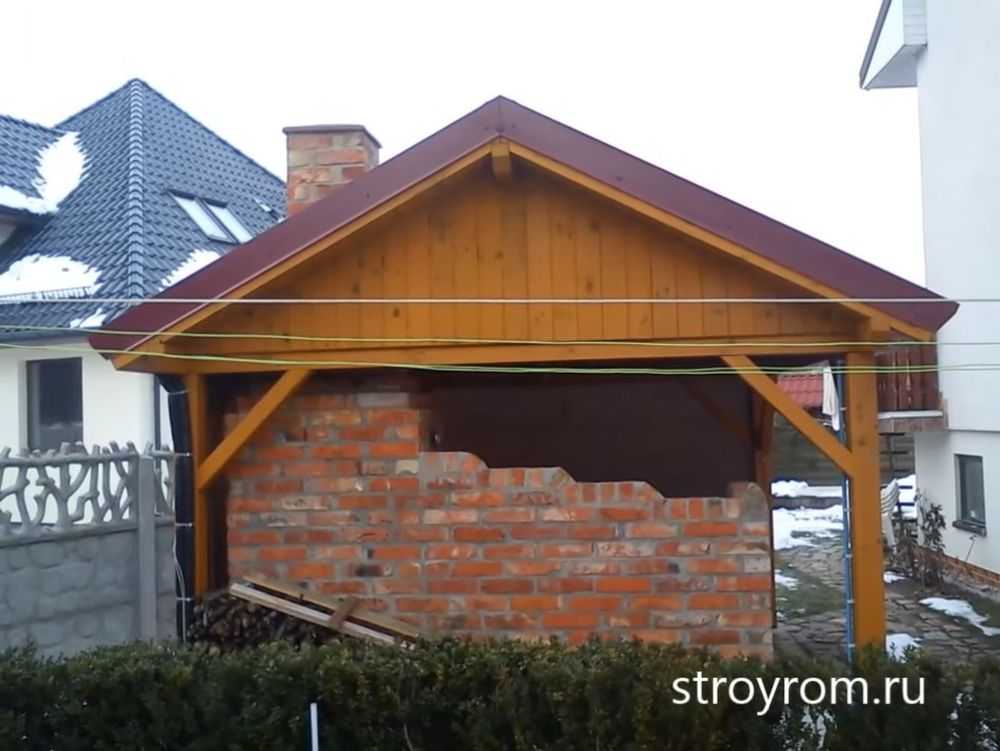

Шаг 23. Вид сзади

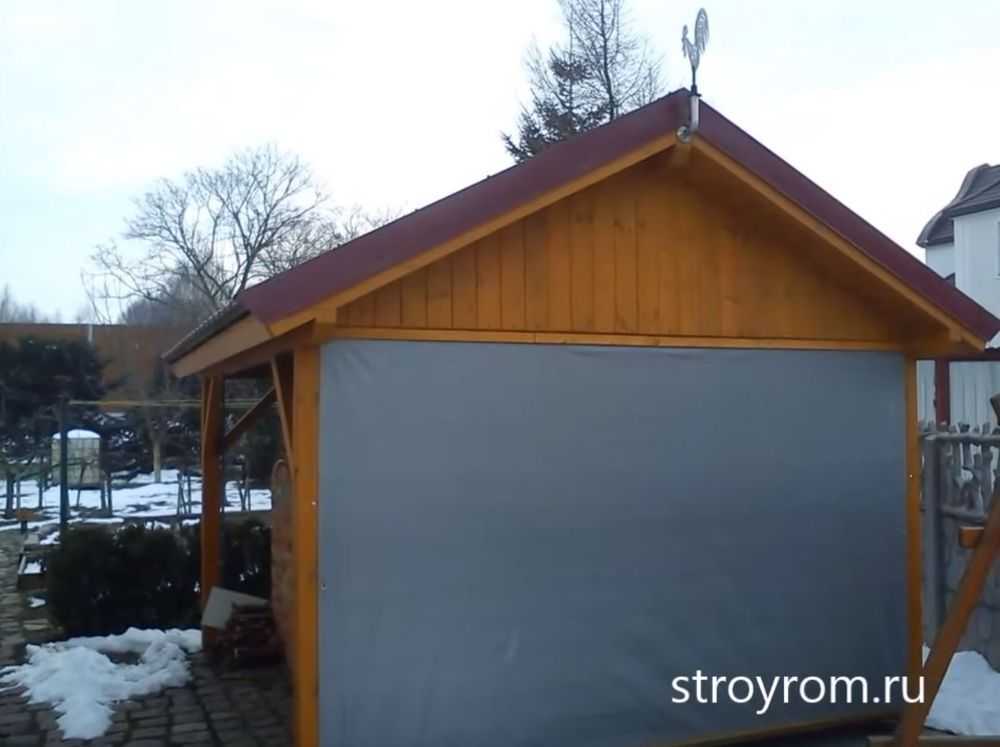

Шаг 24. Закрытие задней стены плотной тканью

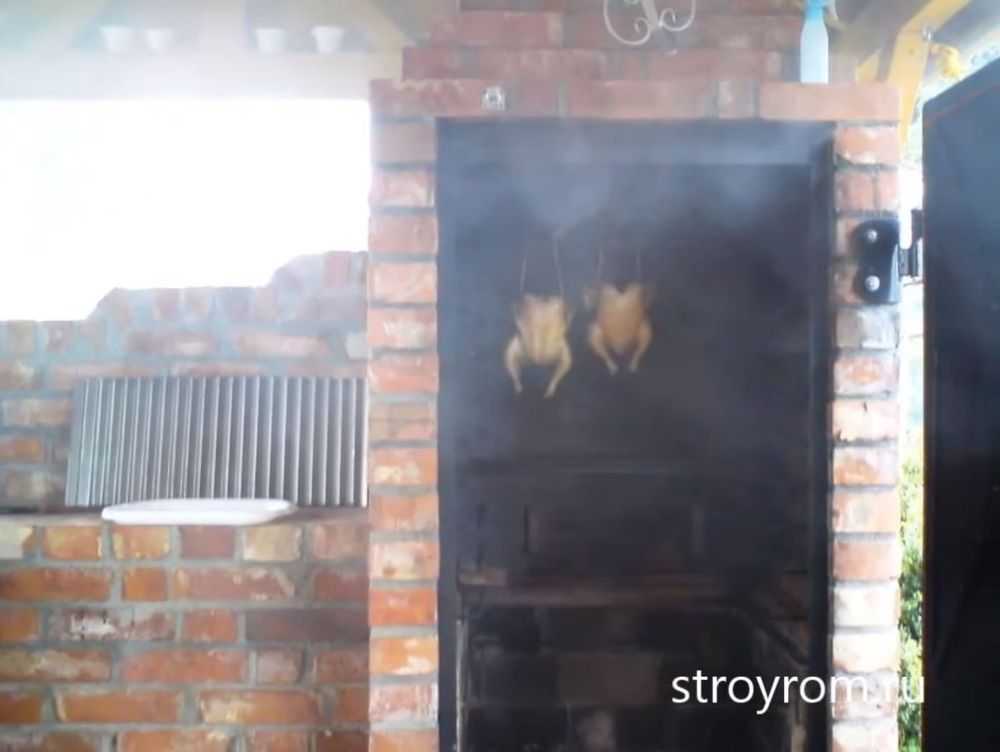

Шаг 25. Копчение в процессе

Видео

Видеозапись представлена каналом «DIY Visual». Она набрала уже почти 12 тысяч просмотров (на 2018 год) и несколько восторженных отзывов.

Полагаю, что вам будет интересно перенять чужой опыт строительство подобной установки у себя на дачном участке.

Строительство печки – барбекю

Для работы будем использовать два вида кирпича: обыкновенный и шамотный, Ш-47. Также понадобится глиняно-песчаная смесь, мастерок для раствора, строительный уровень и специальная пила по камню. Фундамент для печки готовим заранее, он может быть плитным или ленточным, по контуру кладки.

Работа с 1 по 11 ряд

Перед тем, как начать выкладывать первый ряд печки, на фундамент нужно уложить слой гидроизоляционного материала. Для этого можно использовать обыкновенный рубероид. В первом ряду сразу формируем три ниши: по бокам – для кухонных принадлежностей, и посередине – под дровницу. Следующие семь рядов выкладываем точно также, только делаем перевязки, чтобы швы между кирпичами не совпадали.

Печка с барбекю, своими руками

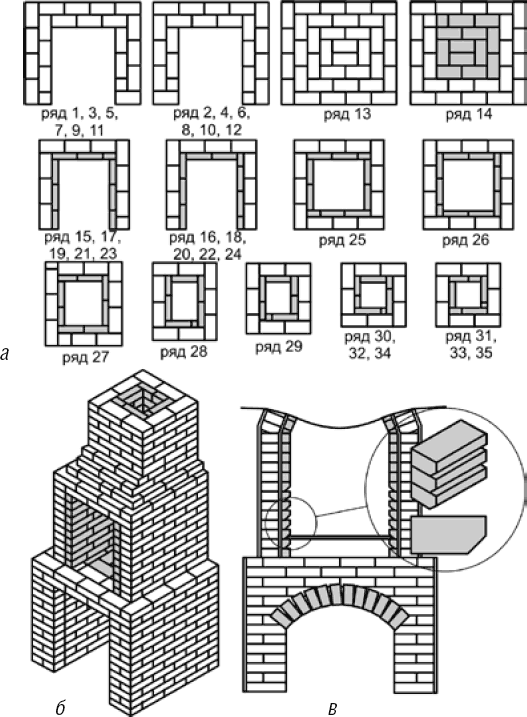

Девятый ряд печки выкладывается почти так же, как и все предыдущие. Исключение составляют крайние кирпичи боковых ниш. На каждом из них делаем спил до 30 градусов, на половину длины кирпича. Это нужно для последующего формирования арочных перекрытий над нишами печки. Как ориентированы спилы, и где находятся кирпичи с ними – вы можете рассмотреть на следующем рисунке.

Как сделать печку для беседки

Для арочных перекрытий нужно использовать шамотный кирпич, имеющий маркировку Ш-47. Необходимый радиус изгиба перекрытий обеспечивается путем подпиливания кирпичин. А вот для центральной части необходимо сделать основание для перекрытия – из металлического уголка и положенной рядом полосы металла. На это основание укладывается также ряд шамотного кирпича.

Как построить кухонную зону для беседки

В десятом ряду опять делаем запилы на отдельных элементах. Располагаются они в тех же местах, но уже ориентированы вниз, повторяя изгиб арочных перекрытий. Одиннадцатый ряд печки уже перекрывает арки, и кирпичи, идущие над ними, также выпиливаются. На рисунке запилы 10 и 11 ряда отмечены разным цветом.

Устройство арочных перекрытий для барбекю

Кладка с 12 по 20 ряд

Кладку ряда ведем так, чтобы над одиннадцатым рядом печки получился напуск в четверть кирпича спереди и по бокам. Добиться этого можно путем небольшого увеличения ширины швов между кирпичами печки.

Перекрытие ниш печки барбекю

Тринадцатый ряд – это под топливника печки. Боковые стенки выкладываются из простого кирпича, а основная часть – из шамотного. Крайние элементы центральной части выпускаются вперед на четверть. Далее кладем четырнадцатый ряд, который и является основанием топливника.

Поднятие топливника

Пятнадцатый и шестнадцатый ряды выкладываем так же, как и четырнадцатый. Но в крайних рядах шамотного ядра делаем округлые фаски, примерно 2 см глубиной. Они нужны для того, чтобы вставлять решетки барбекю – в несколько уровней. Расположение фасок указано на рисунке внизу. Далее поверх шестнадцатого ряда возводим арочное перекрытие топливника. Оно делается все из того же Ш-47.

Строим арочное перекрытие топливника

С семнадцатого по двадцатый ряд – поднимаем заднюю, а также боковые стенки топливника. Крайние кирпичи выпиливаем по форме арочного перекрытия. А боковые шамотные кирпичи двадцатого ряда печки выпускаем внутрь на 1/4. Снизу они подрезаются наискось.

Поднятие задних и боковых стенок топливника

С 21-го ряда до формирования трубы. Окончание работ

Таким же образом выкладываем 21-й, 22-й, 23-й и 24-й ряды: в каждом из них делаем выпуск боковых шамотных кирпичей на 1/4. Двадцать четвертый ряд должен идти с выпуском на 1/4 вперед и по боковым сторонам. Отверстие в нем становится размером с обыкновенный кирпич.

24-й ряд печки в беседке

Кладка самой печки закончена, осталось только сформировать трубу. Она выкладывается из обыкновенного кирпича, но по контуру из шамотного. Принцип укладки виден на следующем рисунке. Количество рядов в трубе зависит от высоты беседки. Поэтому тут нужно заглянуть в чертежи и дальше работать по ним.

Возведение трубы

Печка готова, осталось только отделать столешницу и навесить дверцы к нишам. Столешницу выкладываем кафелем, либо заказываем уже готовое покрытие, из искусственного или натурального камня. То же и дверцы – могут быть самодельными или заказными.

Готовая печка-барбекю

Устройство классической модели

Данная модель является наиболее известной и распространенной. Начинающему мастер следует воспользоваться пошаговой инструкцией создания мангала из кирпича своими руками:

На подготовленную площадку-основание укладывают первый ряд кирпича (на подушку из цементного раствора).

Располагают кирпичи в рядах в шахматном порядке. Швы обрабатывают, а наклон стен измеряют при помощи строительного уровня.

Для классической модели понадобится сложить коробку из кирпича прямоугольной формы.

На высоте примерно 1 метра по внутренней поверхности стен прокладывают металлические бортики для железного короба мангала. Чуть выше располагают бортики для решетки.

Металлический короб можно сварить самостоятельно, а можно воспользоваться старым мангалом, предварительно избавившись от опорных ножек.

Формат коптильней

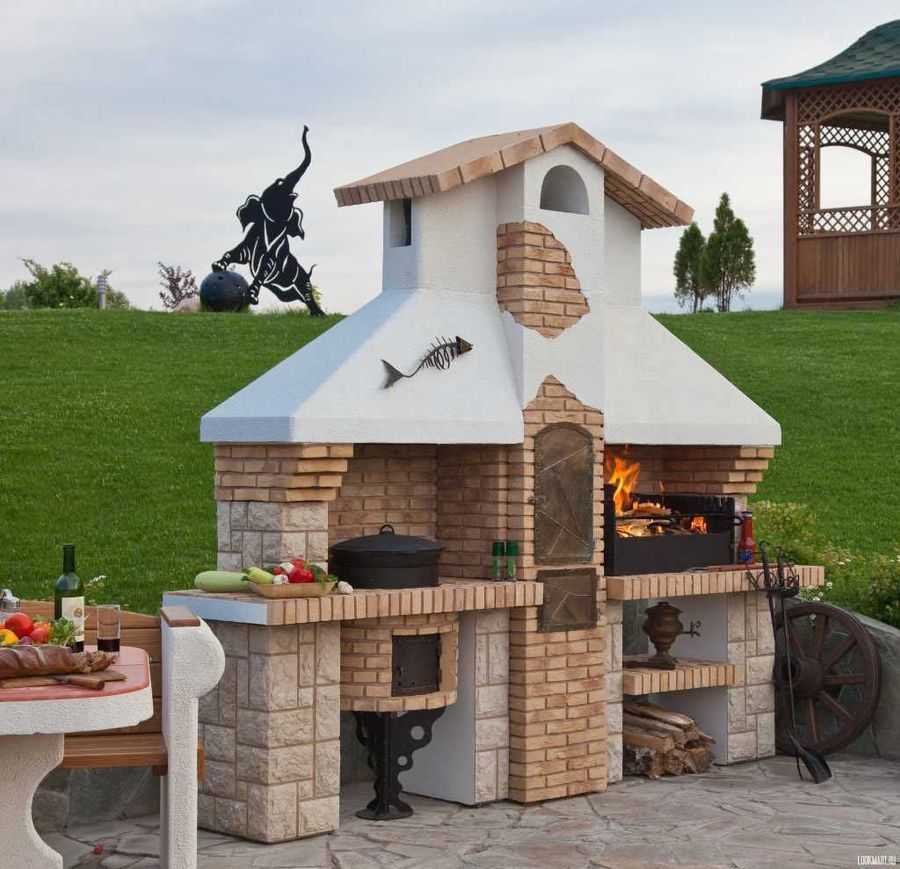

Мангал и коптильня в составе печного комплекса

Наиболее распространенный и дорогой вариант для дачной беседки. В конечном счёте получается большая система для приготовления пищи в разных форматах:

• Жарка мяса на углях.
• Копчение.
• Приготовление плова в казане на плите.
• Выпечка в тандыре.

Из кирпича

Отдельную коптильню из кирпича построить не так сложно. Система не сильно отличается от мангала, хотя и имеет свои конструктивные особенности.

Здесь больше стоит вопрос целесообразности: логично ли вкладывать довольно большие деньги в кирпичный агрегат, когда можно соорудить прекрасную коптильню из металла за сумму около 1 тыс. рублей?

Из металла

Очень популярный формат для дачи, так как стоит недорого, пищу готовит быстро, а эффект копчения очень близок к кирпичным установкам.

Его можно сделать из обычного мангала без воздушных отверстий, главное, найти крышку и решеточки внутрь.

Топка коптильни на огне

Для холодного копчения

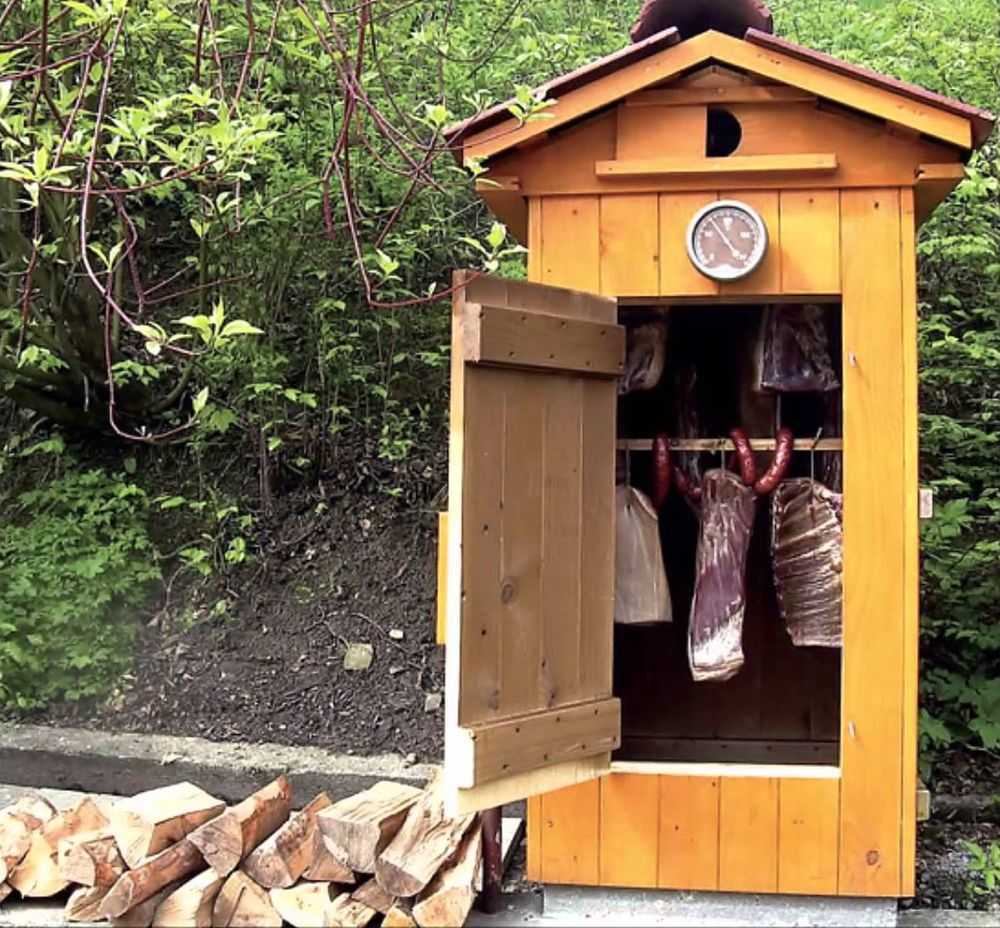

Беседка в данном случае подразумевается как небольшой домик, в котором складывается пища и постепенно коптится холодным дымом.

Я приведу несколько фотографий подобных строений, но особо подчеркну: отдыхать людьми в ней нельзя, она задумывается только лишь как место приготовления пищи.

Электричество и освещение

Фото 4. Электрические фонарики, освещающие в вечернее время кирпичный комплекс барбекю. Прибегнув к фантазии, можно создать осветительные приборы такого оригинального вида.

Для того чтобы пользоваться печным барбекю комплексом в ночное время, можно провести электричество. Для этого потребуется:

1. Провод негорючий ПВС, сечением не менее 2.5 квадратных миллиметров.
2. Гофра диаметром 16 миллиметров;
3. Распределительные коробки, выключатели, светильники и розетки для наружного монтажа с классом безопасности IP 64;
4. Клипсы под гофру;
5. Гильзы монтажные;
6. Клещи обжимные.

Важно! Все элементы электропроводки должны быть защищены от прямого попадания влаги и визуально просматриваться
