Строим барбекю из кирпича: фото и чертежи интересных проектов

Принадлежности для мангала

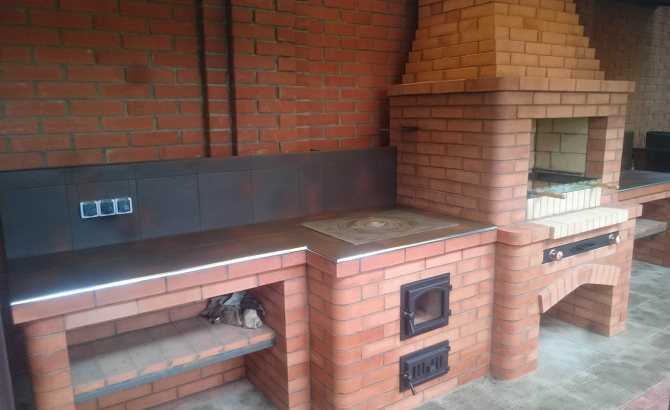

Вместе с мангалом можно установить стол и плиту Строительство мангальной зоны из кирпича на садовом участке становится притяжением для всех членов семьи. Печь возводят как самостоятельное сооружение или в составе комплекса. В последнем варианте функции комбинируются по усмотрению собственника дачи. Рекомендуется данные элементы изначально закладывать в проект.

Стол для разделки

Наличие разделочного стола у мангала – приятный бонус, для тех хозяев, которые планируют отдыхать и готовить с комфортом. Самодельная конструкция создаётся по следующему алгоритму:

• Удлините заднюю стенку. Однако если была сделана перевязка с центральной стойкой, то выполнить эту работу будет сложно.
• Дополнительным элементом конструкции является боковая стенка. Она формируется вплотную к кладке топочной камеры.
• После создания стойки установите столешницу. В качестве материалов необходимо использовать огнеупорные средства. Не используйте металл, т. к. из-за чрезмерного нагрева есть риск получить ожог. Самый лучший вариант – искусственный или натуральный камень.

Обустройство мангала разделочным столом можно делать с любой удобной стороны. Ориентиром выступает источник огня и ландшафт участка.

Плита

Помимо приготовления мяса на решётке или шампурах, у хозяйки возникает необходимость создания других блюд. В быту используется разная кухонная утварь. Ввиду этого рационально в мангальном комплексе запланировать место для плиты.

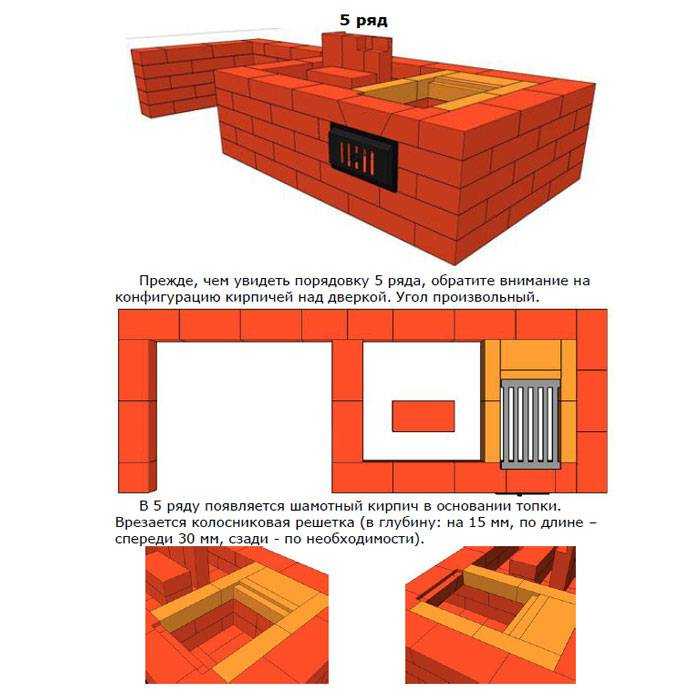

Пошаговая кладка жаровни:

• в нижнем ряду удлините конструкцию;
• сделайте дополнительную укладку кирпичами по новому контуру;
• установите на переднюю стенку дверцу для топочной камеры;
• варочную плиту оснастите чугунными кольцами для регулирования мощности.

Самостоятельное изготовление плиты для приготовления блюд не составляет труда. Панель также можно приобрести в магазине и установить готовую конструкцию.

Пожарная безопасность

Помните о необходимости соблюдать правила пожарной безопасности. Никто не хочет прерывать отдых для вызова пожарной службы и ликвидации последствий возгорания близлежащих предметов.

Правила установки печи для предотвращения пожара:

• необходимость сооружения на надежном фундаменте;
• отделка металлическими листами или другим невозгораемым материалом пола перед печью;
• размещение на приличном расстоянии от легковоспламеняемых веществ, деревьев, кустов, построек.

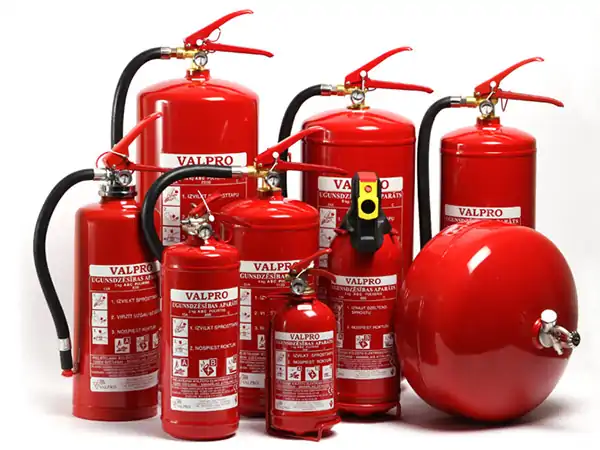

Фото 5. Набор импортных огнетушителей различных размеров. В целях пожарной безопасности одним из таких предметов обязательно должна снабжена любая печь барбекю из кирпича: фото демонстрирует, насколько богат выбор у владельца дачи.

Правила эксплуатации:

• при простое печи, ее накрывают чехлом, чтобы осадки не нарушили функциональность;
• ограждать детей от близкого от печи нахождения;
• не оставлять зажженную печь, тем более с едой, без присмотра.

Правила установки котла в кирпичную печь

Сделать своими руками хорошие котлы для встраивания в печь – дело не сложное, но и здесь есть свои тонкости и нюансы. К примеру, трубу для них брать лучше толстостенную и бесшовную, но в самом крайнем случае, когда нет других вариантов, можно взять и со швом – но обязательно его перед этим еще раз заварить.

Подачу приваривать удачнее всего возле края верхней толстой трубы, а вот обратку – где душа пожелает, она все равно будет работать. Далее, нельзя сваривать трубы встык – необходимо по их краю снять фаску, чтобы сварочный шов был такой толщины, что и у стен труб. А вот при сварке встык некоторые места легко могут оказаться плохо проваренным, а потому котел начнет течь. Оптимальное расстояние между коленцами – 5-6 см, так варить удобнее всего. К слову, если вдруг оказалось, что новый котел в кирпичную печь течет, как решето, — ничего страшно. Все дырявые места нужно будет просто зачистить болгаркой, шлифовальным диском и промыть еще раз.

Выставлять котел в печи нужно строго по уровню, хотя совсем небольшие погрешности все же допустимы. Но — небольшие.

Достоинства кирпичной барбекю-печи

Универсальный материал даст возможность приготовить множество самых разных и одинаково вкусных блюд. Печи барбекю, оборудованные специальным навесом, удобны для использования, они независимы от сезона. Дождь, снег, жаркое полуденное солнце уже не будут приносить неудобства.

Кирпичные барбекю-печи идеально впишутся в любой интерьер и станут прекрасным дополнением зоны отдыха.

Одним из главных достоинств печи считается большой ассортимент топлива, выбор которого будет зависеть исключительно от конструкции.

Значительный недостаток всего один – массивность. Не следует забывать и о пожарной безопасности, местоположение каменного сооружения должно быть не только удобным.

Конструкция включает в себя от 2 и более топок, что способствует увеличению количества функций и делает каменную печь наиболее удобной для применения. При наличии казана, варочной панели и коптильни можно одновременно готовить несколько блюд.

Каждая конструкция печи предполагает наличие жаровни и решётки. Поддон без наличия отверстий гарантирует равномерную прожарку пищи. Решётка должна быть опущена примерно на 20-25 см ниже края стенок.

Подать к столу свежеприготовленное мясо с дымком удастся, если печь имеет высокие и длинные стенки.

Монолитный фундамент

Конструкция печи с казаном требует надежного и прочного фундамента. Его основание должно быть немного шире, чем сама печь. Допускается добавить не меньше 25 см спереди, по 10 см с других сторон печи.

Котлован выкапывают на глубину не меньше 40 см. Дно уплотняют, затем засыпают 10 см песка, 10 см щебня. После этого укладывают сварную металлическую сетку.

Сколачивают опалубку из досок и заливают фундамент. В раствор можно добавить пластификатор, чтобы не появились трещины. Во время застывания бетон можно пролить водой и накрыть пленкой.

Для высыхания бетона потребуется 3 недели. После чего можно приниматься за кладку печи.

Принцип работы печи для барбекю, её отличия от мангала

Опытные мангальщики, через чьи руки прошли многие килограммы приготовленного мяса, хорошо знают, что на мангале продукт жарится только снизу за счет довольно горячего инфракрасного излучения тлеющего древесного угля. Верхний слой мяса на шампуре обдувается свежим воздухом и поэтому шампуры с продуктами нужно постоянно поворачивать.

Совсем по иному приготавливаются продукты в печи барбекю. Решетка, на которую они укладываются, размещается на 20-25 см ниже уровня боковых стенок и это имеет большое значение. В отличие от мангала, поддон для угля в печи для барбекю делается сплошным, без отверстий для получения тяги.

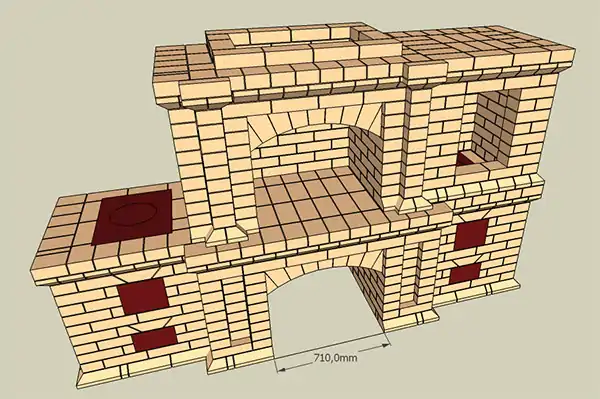

Многофункциональная печь с барбекю и мангалом

Уголь тлеет, а не горит. Продукты постепенно «доходят» в нежарком излучении тлеющего угля и тепла, отраженного от стенок конструкции. Причем копоть на стенках конструкции, словно зеркало, отражает назад все тепловое излучение, и продукты равномерно прогреваются со всех сторон. Благодаря высоте стенок над продуктами создается теплая воздушно-дымовая подушка, придающая пище особый подкопченный аромат.

Если для шашлыка подходит только самое мягкое мясо, то для приготовления в барбекю ограничений гораздо меньше. Да и блюда, как правило, получаются более нежными и сочными, однородно пропеченными на всю толщину. Даже старая жесткая говядина, правильно приготовленная в печи барбекю своими руками, под хрустящей запеченной корочкой скрывает нежнейшее мясо, которое получается за счет поджаривания и одновременно запекания в собственном соку.

Казалось бы — всего 25 см, совсем незаметная разница в конструкции, но в кулинарном отношении она играет колоссальную роль. Видимо поэтому для организации легких пикников на даче или для оборудования места отдыха во дворе загородного дома в последние годы чаще выбирают барбекю, а не печи мангалы. Тем более что конструкций каменных барбекю сегодня настолько много, что выбрать подходящую среди них — не составляет труда. Да и по своему функционалу эти конструкции уже могут соперничать с традиционными кирпичными печами.

Процесс кладки кирпича

Для кладки кирпича потребуется определенный набор инструментов, таких как:

• Строительный уровень, отвес, угольник.
• Шнур.
• Шаблоны для формирования кладочных швов.
• Кельмы.
• Киянки.
• Кирка, а также болгарка.
• Расшивка.

Первые ряды выкладываются насухо. Определяются размеры шамотного кирпича, по сравнению с размерами обычного кирпича. Если необходима подрезка (подгонка), то ее осуществляют с помощью болгарки.

После этого можно приступать к кладке кирпича. Обычный кирпич перед кладкой необходимо увлажнить. Для этого его на пару минут опускают в ведро с водой. Если шамотный кирпич подгоняется, то его кладут обрезанной стороной наружу, а целой стороной в топку. В процессе кладки необходимо контролировать уровень, как по горизонтали, так и по вертикали. В обязательном порядке кладка осуществляется с перевязкой швов.

После окончания кладки печи барбекю, ее оставляют на неделю, чтобы она подсохла естественным образом. После этого печь следует протапливать на протяжении недели.

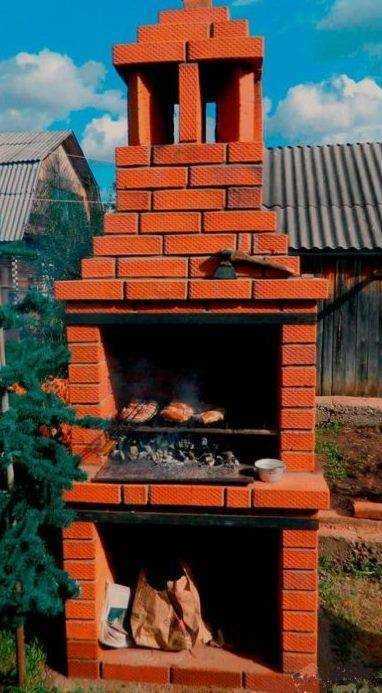

Вариант небольшой печи барбекю для начинающих.

Мангал + казан из кирпича своими руками. Как сделать барбекю своими руками.

Watch this video on YouTube

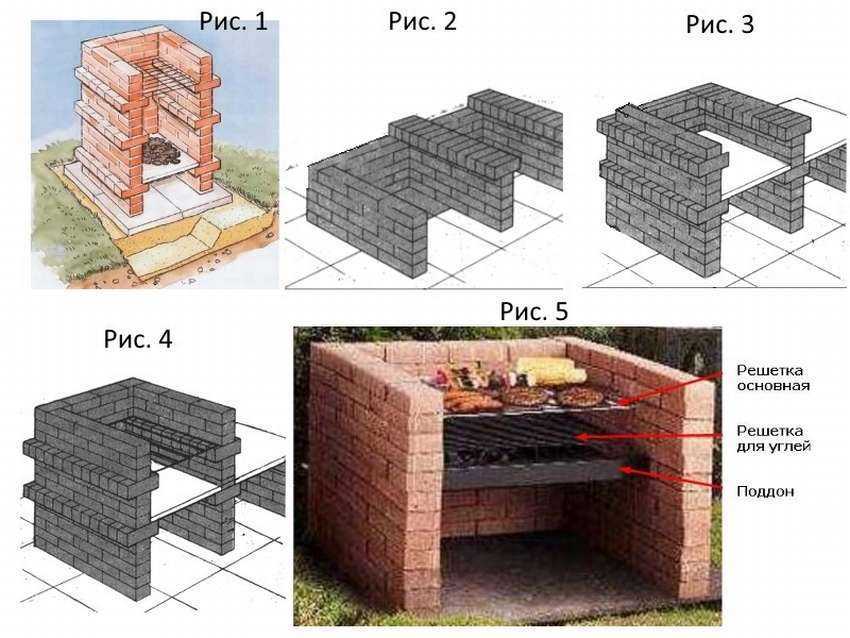

Устройство классической модели

Данная модель является наиболее известной и распространенной. Начинающему мастер следует воспользоваться пошаговой инструкцией создания мангала из кирпича своими руками:

На подготовленную площадку-основание укладывают первый ряд кирпича (на подушку из цементного раствора).

Располагают кирпичи в рядах в шахматном порядке. Швы обрабатывают, а наклон стен измеряют при помощи строительного уровня.

Для классической модели понадобится сложить коробку из кирпича прямоугольной формы.

На высоте примерно 1 метра по внутренней поверхности стен прокладывают металлические бортики для железного короба мангала. Чуть выше располагают бортики для решетки.

Металлический короб можно сварить самостоятельно, а можно воспользоваться старым мангалом, предварительно избавившись от опорных ножек.

Варианты размещения

Обустроить место для печи удобнее всего на территории сада. Дополнительный комфорт придаст навес. Он защитит зону отдыха барбекю от порывистого ветра, осадков и позволит заниматься приготовлением любимых блюд в любое время года, независимо от погодных условий.

Подойдёт для барбекю с навесом и участок, который находится недалеко от стен жилой постройки. Но расстояние от конструкции до жилого строения должно быть не менее 5 м.

Разместить печь барбекю можно и в летней пристройке или беседке. Главное для этого выбрать подходящее место и стройматериалы, соответствующие инструкциям пожарной безопасности.

Выбор места для мангала

Место для мангала — это и место для отдыха. Никто не хочет построить стационарный мангал из кирпича своими руками так, чтобы им было не удобно пользоваться. Выбирая, где расположить его, обязательно учитывать ряд моментов:

• близость к месту отдыха — неподалеку от беседки, летней кухни или навеса со скамейками и столом;
• ровная площадка, специально обустроенная;
• обязателен удобный подход, в идеале — несколько;
• близость к источнику воды (нередко к мангалу подводят водопровод и обустраивают раковину. В этом случае придется на зиму сливать из системы воду во избежание растрескивания труб);
• защита от атмосферных осадков (навес), иногда обустраивают мангал и место отдыха под одним навесом;
• достаточное расстояние от деревьев, клумб и грядок — от высокой температуры растения пожухнут и могут погибнуть;
• достаточное расстояние от мусорных контейнеров и туалета;
• направление ветра (если оно неизменно — разместить мангал так, чтобы дым сдувало не в сторону жилища, а в сторону пустыря).

Что такое барбекю: конструкция и особенности

Само название блюда, способа приготовления и даже праздника, где готовится такое блюдо, пришло к нам из французского и английского языков (barbecue, сокр. BBQ). Фактически это любые продукты, приготовленные на жару от тлеющих углей. Термин во многом аналогичен более привычному нам названию «шашлык», да и сама технология приготовления та же. Различий не так уж много – и там, и там чаще всего готовится мясо, дичь и блюда на их основе, жар дают угли, сами угли располагаются в металлической, каменной или кирпичной емкости. Основная разница, пожалуй, в том, что шашлык готовят на шампурах (длинных металлических стержнях с ручками или без), а барбекю – на решетке.

От этого различия и происходит разница в конструкции шашлычниц и барбекю. Для шашлыка необходимо четко выверенное расстояние между бортиками емкости для углей – шампуры должны лечь на бортики так, чтобы рукоять и противоположный конец находились за пределами зоны приготовления. В барбекю на бортики ложится решетка, ее размер ограничен только соображениями прочности (она не должна прогибаться при нагреве под весом уложенных продуктов).

Впрочем, ничто не мешает уложить шампуры с шашлыком на решетку барбекю, а на обычный мангал (шашлычницу) пристроить решетку для приготовления кусков рыбы или куриных окорочков.

Под печью барбекю из кирпича обычно понимают довольно сложное сооружение. Оно обязательно включает в себя место для углей с держателем решетки над ним, дополнительные поверхности для раскладки/разделки продуктов. Часто в конструкцию включают также полки/ниши для дров, мойку, варочную поверхность (обычно с отдельной топкой), коптильню и так далее.

Рассмотрим три варианта строительства барбекю из кирпича – от самого простого до полноценного комплекса «уличной кухни». Однако начать в любом случае стоит с фундамента, тем более что он выполняется почти одинаково для всех типов уличных печей.

44 Чертежа мангалов из кирпича с размерами и схемами

Здесь собрано более 44 чертежей, схем и макетов как мангалов, так и мангальных комплексов из кирпича, т.е. с печкой, коптильней, плитой под казан и со всякими другими наворотами.

Мангали из кирпича с металлической оправой

Мангал из кирпича и металла – переносной.

Этот простой мангал сделан своими руками автором из железа и кирпича. Рама сварена из металла, в внутрь в рабочую зону “шашлычницу” вложен огнеупорный кирпич.

Хоть он и из кирпича, но все же переносной (около 50 кг.) два человека смогут перенести в гараж на зиму.

Глубина – 20 см. Комментарий автора: (20 см это самое оптимальное глубже дырки нужны, меньше мясо горит)

Профиль – битая граньПокрашен термокраскойЛюди советуют, что если кирпич огнеупорный, то угли нельзя заливать водой, а то кирпич быстрее разрушиться от перепада температур

Совет: если у вас обычный высокий мангал из металла, то положите на дно огнеупорный кирпич, тогда высота уменьшиться до рекомендуемой и дно не будет выгорать, что увеличит срок службы

Мангал из кирпича + печь под казан своими руками

Это мангал и печь, на которую поставить казан или сковороду, автор сделал сам своими руками. Печь отделена от мангала металлической перегородкой, когда угли в печи созревают, их выгребают в мангал (убрав перегородку). На печь можно поставить. К тому же автор утверждает, что это по совместительству ещё и тандыр лайт “, выгребя весь уголь вполне можно поставить на пару-тройку часиков маленький чугунок с картошечкой и мясом”

Автор хотел сделать весь мангал из металла, но делать их кирпича оказалось выгоднее.Каркас из металла, нижняя обвязка и вертикальные балки из трубы 40х40. Сварен стол, на него уложена металлическая сетка (для лучшей сцепки глины), на стол уложены кирпичи. Для того чтобы высота стенок получилась 16 см (как рекомендуется для жарки шашлыков), автор решил положит профтрубу на первый ряд кирпичей, чтобы не резать кирпичи для второго ряда. Получилось 120 мм (кирпич) + 40 мм (труба) = 160 мм или 16 см.

На печи сверху чугунная конфорка для казана или сковороды. Труба – оцинкованная труба для водостокаПечь – из огнеупорного кирпичаМангальная зона – из обычного кирпичаВсе клалось на шамотной глине с пескомПол бетонРазмер по обвязке — 1200х1800

Пошаговые фото:

Дымоход

Самым сложным узлом очага с дымоходом является узел сопряжения топки с трубой по следующим причинам:

• сечение дымохода гораздо меньше размера топочной камеры, поэтому каждым рядом кирпича необходимо его уменьшать;
• форма кирпича правильная, торчащие внутри конструкции углы автоматически становятся сборниками сажи и ухудшают тягу, поэтому конструкционный материал следует подрезать угловой шлифовальной машиной;
• качественные порядовки позволяют пошагово осуществить крой кирпича и уложить его без ошибок.

На нижнем фото приведено устройство мангала с дымоходом достаточно простой конструкции и полная схема с чертежами.

Фото увеличивается при клике

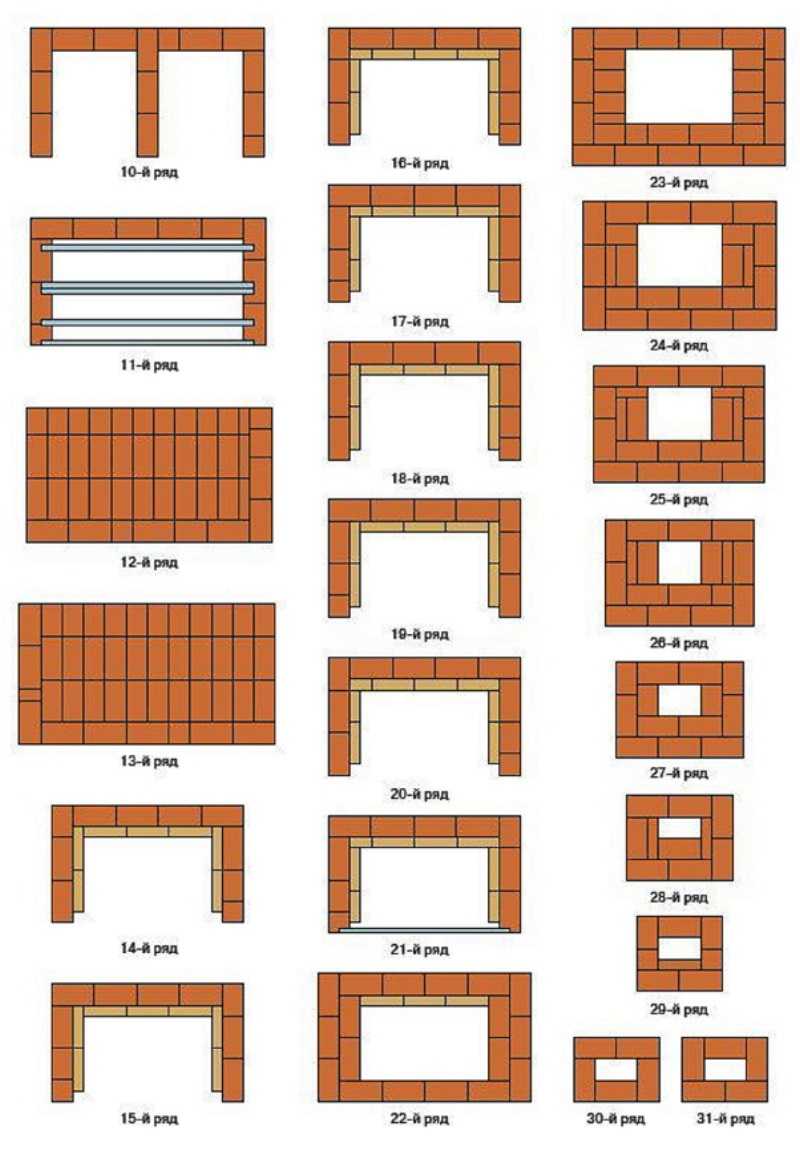

Для увеличения нажмите на схему порядвки

Проще всего изготовить дымоход из того же материала, что и сам мангал, хотя не всегда это видно на первый взгляд. Может казаться, что просто установить трубу и забыть будет значительно легче, но многие неопытные строители не учитывают один момент. А именно то что данный вариант сразу обеспечивает герметичность узла сопряжения трубы с жаровней, что убирает некоторые нежелательные трудности при строительстве. Однако, если делать кирпичом, тогда наружный размер кладки будет значительно больше, чем дымохода из сэндвича или асбоцементной трубы, что влияет на размер дыры в крыше, если он нужен. Это обязательно надо учитывать при выборе.

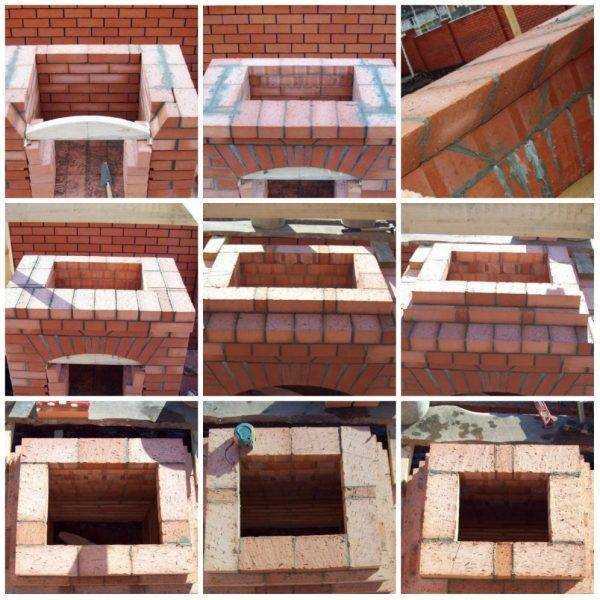

Приведём вам один из вариантом оформления верхней части кирпичного дымохода на нижнем фото и том, что справа, а вы уже решайте, подходит вам такой вариант или нет. Здесь видно, как пошаговые этапы строительстве, так и конечный результат.

Это обеспечивает соответствие архитектурного стиля и достаточную эстетику восприятия экстерьера беседки, в которую встроен мангал.

Выбор кирпича и материалов отделки

Немаловажную роль в работе будущей конструкции играет выбор материалов для строительства. Для печи с коптильней понадобится 2 вида кирпича. Кладка внутренней камеры осуществляется огнеупорным (шамотным), всё остальное делают из облицовочного кирпича (полнотелого).

Критерии выбора кирпича:

1. Ровность поверхности и острота углов. Цельный внешний вид указывает на высокое качество материала.
2. Плотность. Самый прочный кирпич с маркировкой M-500, но можно использовать для кладки печи менее плотный: M –250, M-200 или M-150. Плотность можно проверить самостоятельно, если при постукивании молотком слышится металлический звук, кирпич с большой плотностью.

1. Качество. Поверхность должна быть гладкой, сколы и трещины свидетельствуют о невысоком качестве. При ударе по огнеупорному кирпичу молотком или другим инструментом, он должен не раскрошиться, а просто расколоться на несколько частей.
2. Маркировка. Шамотный кирпич маркируют – ША-8 или ШБ-8. Выпускается он стандартных размеров: 230x113x65 мм и 230x123x65 мм.
3. Цвет. Материал должен быть равномерно окрашен. Самые распространенные цвета огнеупорного кирпича – соломенный с коричневыми вкраплениями и красно-оранжевый.

Для кладки печи барбекю для домашнего пользования подойдет кирпич с маркировкой M-150 или 125, стандартного размера (250x120x65 мм).

Важно! В процессе кладки могут понадобиться кирпичи меньшего размера или половинки. Придать материалу нужный размер поможет шлифовальная машина

Для отделочных работ можно воспользоваться декоративной плиткой, имитирующей кирпич или декоративной штукатуркой. Фактура облицовочного материала может быть гладкой (издали напоминает плитку), с небольшими шероховатостями или искрящимися вкраплениями.

Цвет материала чаще всего подбирают в соответствии с окраской забора, крышей дома и садовых дорожек.

Затирка контрастных цветов придает печи эффектность. Более темные оттенки визуально утяжеляют конструкцию, а светлые – придают лёгкость.

Глину предпочтительнее брать тёмно-красного цвета. Перед началом работ, её рекомендуется замочить на 24 часа, после тщательно размять.

Смесь готовят на основе глины и песка, смешивая ингредиенты в пропорции 1:2. Песок заранее следует просеять. Для дополнительной прочности в смесь добавляют клей, он производится специально для печной кладки (не более 3% от общего объёма смеси).

Кладка

Кирпичную печь кладут с помощью стандартного набора кладочных инструментов, в состав которого входят:

• уровень, отвес, угольник;
• шнуры;
• шаблоны для кладочных швов разной толщины (для топки и дымохода — 3 мм, для остальных частей корпуса печи — 5-8 мм);
• кельмы;
• киянка;
• кирка, болгарка с диском для подгонки размеров кирпича и стального уголка;
• расшивка.

Первые ряды вначале выкладывают насухо. Проверяют соразмерность шамотного и обычного кирпича, определяют размеры подрезки, там где она необходима.

Затем начинают кладку. Обычный кирпич увлажняют, опуская на пару минут в ведро с водой. Шамотный кирпич только ополаскивают. После подгонки шамотный кирпич надо укладывать так, чтобы колотая киянкой или резаная диском сторона была обращена наружу, а не в топку или в дымоход. Сам процесс кладки проходит с перевязкой швов, с периодическим контролем вертикали стенок и горизонтали швов.

После окончания кладки печь сушат в естественных условиях 5-7 дней. А затем протапливают в течение одной-двух недель (зависит от размеров и массы конструкции).

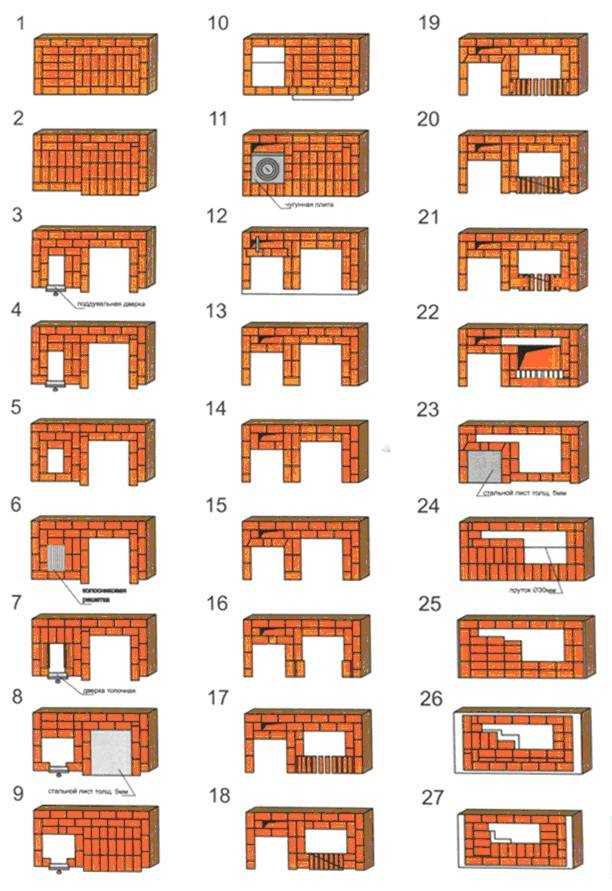

Проект небольшого барбекю из кирпича для начинающих:

Мангал-коптильня

Конструкция мангал-коптильня сама по себе очень удобное и практичное изделие, поскольку за один прием можно приготовить и шашлык и закоптить мясные продукты

Чтобы начать самостоятельно делать, нужно обратить внимание на важные нюансы:

• Размеры конструкции стоит подбирать с учетом количества людей, которых нужно будет накормить. Слишком маленькие изделия не будут удобными, поскольку прийдеться разделать процесс приготовления пищи на несколько подходов. Слишком большие сооружения не выгодны из-за того, что не вся поверхность будет использоваться.
• Каким будет сооружаться изделие: стационарным или разборным.
• Основной материал для изготовления: метал или кирпич.

Мангал-коптильня

Особенности построения коптильни

В постройке коптильни рекомендуется чтобы сооружение включало крышку, которая будет задерживать дым для копчения продуктов. Существует несколько способов ее изготовления:

• Соорудить ее раздвижную из двух половинок.
• Сделать с одной половинки. В таком случае она будет откидная.
• Съёмную.
• Задвигающую.

Основание коптильни можно разместить на ножках из метала, или сделать кирпичные опоры. Длину ножек можно подобрать индивидуально. В конструкцию мангала-коптильни можно встроить дополнительный столик. При таком варианте будет комфортно готовить еду на приспособлении.

При сооружении этого девайса нужно быть готовым к тому, что это займет много времени и сил. Но то, что получиться в результате будет полезным на протяжении многих лет. Качественно сделана конструкция– это залог того, что приготовленные блюда всегда будут вкусными.

Очень компактная коптильня

Весь процесс состоит из тех же этапов, что и предыдущие изделия. Отличие в том, что укладка кирпичей делается по другим чертежам.

Что касается облицовочных работ, то также требуется уделить этому не мало внимания. Можно использовать декоративный кирпич. Сейчас его видов большое количество, поэтому внешне девайс можно сделать таким как требует того обстановка. Также, чтобы вся локация изделия выглядела эстетично, можно обложить ее тротуарной плиткой.

Возведение постоянного барбекю

Для начала выберите место для барбекю, чтобы оно удовлетворяло ряду требований:

1. Ровное место
2. Сухое.
3. Отдаленность от дома, забора, деревянных построек.
4. Рядом – стол или беседка.
5. Навес над барбекю.

Когда место выбрано, готовим инструменты и стройматериалы:

1. Кирпичи – огнеупорные, закаленные.
2. Огнеупорный раствор для кладки кирпичей.
3. Строительный уровень, и вертикальный и горизонтальный.
4. Лопата для раствора.
5. Емкость для раствора.
6. Шпатель, кельма.
7. Молоток-кирка
8. Решетка для барбекю.
9. Лист рубероида.
10. Щебень, песок.
11. Мастерок.
12. Рулетка.

яму глубиной 30 см, ширина и длина – по размеру вашего барбекю из кирпича

Когда фундамент застыл (через два дня), приступаем к порядовке кирпича. Сначала с уровнями в руках делаем сухую кладку. Если все правильно, начинаем порядовку с огнеупорным раствором.

Ряд незыблемых правил:

1. Определяется форма проемов, для этого используется строительный уголок.
2. Толщина шва между кирпичами – 12 мм.
3. Для ровности и прочности конструкции нужна перевязка, то есть угловой кирпич верхнего ряда должен перекрывать шов нижнего.
4. Использовать уровни при кладке каждого ряда кирпичей.
5. Избыточный раствор снимать мастерком. Чтобы кирпич ложился ровно, подбиваем его резиновым молотком.

Виды готовых комплектов барбекю из кирпича для дачи

Решив приобрести готовый комплект барбекю из кирпича для дачи, обратите внимание на печь-барбекю:

• «Садовая». Подходит для круглогодичного использования. Состоит из восьми элементов и стальной трубы. Монтируется на фундамент. При высоте 1,8 м имеет габариты 1×0,8 м;
• «Престиж». Весит 600 кг. При высоте в 2,4 м имеет габариты 1,3×1,05 м;
• «Пикник». Весит 670 кг. Допускает установку вертела. Работает на дровах и угле;
• «Сказка». Вес − 500 кг. Для приготовления блюд должен использоваться только уголь. При высоте в 2,3 м имеет габариты 1,2×0,8 м

Прежде чем купить барбекю из кирпича, учтите, что отзывы на готовые конструкции не всегда положительные.

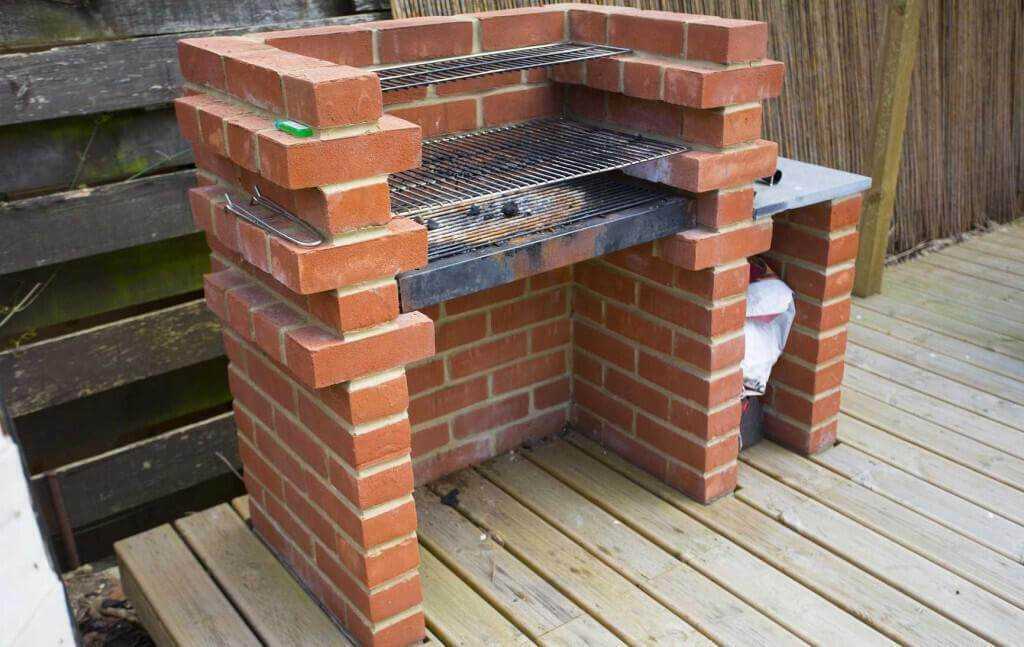

Самый простой вариант

Многие из нас в студенческие годы, выезжая на природу, не заботились о мангале. Главное – чистый воздух и друзья. И прямо на выбранной полянке искали два кирпича, выкапывали ямку, ставили вертикально кирпичи (хорошо, если их было больше), устойчиво закрепляли их, разжигали между ними огонь и начинали жарить мясо, чаще – сосиски или колбасы.

Примерно по такому проекту можно выстроить свое приспособление для барбекю, если пока вы не готовы тратить деньги на цемент, кирпич, раствор и так далее. Или на вашем дачном участке и яблоку-то негде упасть. Тогда просто возьмите свободно лежащие кирпичи (они есть практически на каждой даче), выберите сухое ровное место и произведите сухую кладку кирпича п-образной формы.

Отверстия между кирпичами помогут хорошей циркуляции воздуха, что будет благотворно сказываться на приготовлении продуктов. И прожарка будет равномерной, и углекислых веществ на продукты не осядет. Расстояние между параллельными стенками должно быть 20 см, на них будут накладываться решетки с продуктами. Высота печи должна быть один метр. И все – конструкция готова. Ее можно периодически разбирать и складывать под навес, особенно поздней осенью, когда заканчивается дачный сезон.

Устройство дымохода

Когда дымоход продолжает выкладываться из кирпича, порядок работ следующий:

1. Верх топочной, облицовочной части выводятся в один уровень.
2. Для кладки дымосборника берется полнотелый кирпич. Раствор – цементно-песчаный. Марка цемента – от М150.
3. Первый ряд идет заподлицо с внутренней частью топки. Все последующие смещаются на ⅓ кирпича.

1. Кладка выполняется до момента, пока не останется небольшой проем (30*30 см, 25*25 см).
2. Готовый кирпичный дымоход сверху накрывают защитным колпаком, чтобы внутрь не попадала влага, осадки.

Есть вариант крепежа дымохода из термостойкого бетона либо двухконтурного из сэндвич-труб.

Ознакомиться с пошаговой инструкцией установки дымохода из сэндвич-труб.

Облицовка

Для кладки клинкерного кирпича облицовка не применяется.

Если же возведение выполнялось бюджетным печным и огнеупорным кирпичом, то проводить облицовку необходимо. Но мастера советуют делать это не сразу, а лишь спустя несколько месяцев эксплуатации.

Главные условия при выборе материала – его жаропрочность, пожарная и экологическая безопасность.

В качестве облицовочного материала подойдут:

• натуральный (плитняк, кругляк) или искусственный камень;
• жаропрочная, клинкерная, тротуарная плитка;
• декоративная штукатурка;
• побелка.

Для защиты изделия от вымывания раствора поверхность обрабатывают специальными масляными пропитками, термостойкими лаками. В продаже есть силиконовые гидрофобизаторы, которые дополнительно защищают конструкцию от развития микроорганизмов внутри кладки.

Простую конструкцию уличного мангала получится возвести самостоятельно, придерживаясь рекомендаций мастеров. А вот более сложные сооружения, дополненные плитой, грилем, казаном, лучше доверить специалистам.

Разработка идеи

Простой мангал из кирпича

Перед тем как приступить к монтажным работам следует рассмотреть разные по конструкции мангалы из кирпича. Чертежи для каждой модели могут отличаться кардинально.

Для новичков подойдет простейший вариант, состоящий из опор из поддона для углей.

Продвинутым мастерам стоит обратить внимание на комбинированные печные комплексы

Варианты дизайна

Комбинированный мангал из кирпича

Из всего разнообразия гриль-конструкций, возводимых из такого материала, можно выделить отдельные группы изделий.

Самый доступный по стоимости и способу возведения — простой мангал из кирпича. Он состоит из опор и решетки с поддоном для углей.

Некоторые изделия даже не имеют защитных верхних стенок. Для удобства готовки можно пристроить рабочую поверхность.

Здесь же хранят топочные материалы, шампуры и посуду. Более сложный вариант — многофункциональная печь-мангал из кирпича.

Своими руками сделать ее сможет не каждый. Такие комплексы дополняются крытой топкой, варочной поверхностью, коптильней, мойкой и прочими необходимыми для готовки объектами. Комбинированный мангал с дополнительными рабочими поверхностями

Комбинированный мангал с дополнительными рабочими поверхностями Что касается декоративного оформления, здесь можно поэкспериментировать с отделочными материалами, способами выкладки кирпича, формами жаровни и других элементов.

Выбор места под строительство

Мангал из кирпича в беседке

Не менее важный вопрос — выбор места расположения. Перед тем как строить стационарный мангал из кирпича своими руками рекомендуется тщательно продумать вопросы удобства его размещения, использования и т.д.

Лучший вариант — создание комплексной зоны отдыха. Площадка на заднем дворе, терраса или беседка со столом — отличные варианты.

Если подходящего места не нашлось, сделайте небольшой отдельно стоящий уличный мангал из кирпича. Его можно разместить в саду или в дальнем углу двора.

Для предотвращения образования луж и грязи после дождя обустройте возле него площадку или помост.

Старайтесь избегать соседства с кустарниками, хозяйственными постройками и прочими легко воспламеняющимися объектами.

Также убедитесь в том, что дым от гриля не причинит неудобств вашим соседям.

Совет: Обязательно необходимо продумать вопросы отведения дыма от жилых помещений и пожарную безопасность.

Различные печи барбекю из кирпича: проекты, фото, чертежи

Когда вы не можете остановиться на каком-то одном проекте барбекю из кирпича, фото, схемы, чертежи кладки барбекю могут определиться с выбором. Изучите подготовленную нами подборку иллюстраций, чтобы понять, какой из проектов вам больше по душе

Обращайте особое внимание на сложность предлагаемой конструкции: под силу ли вам будет осуществить тот или иной проект собственными руками?

Фото 6. Фрагмент инструкции, показывающей, как складывается из кирпича печь барбекю. Порядовка кладки барбекю, подобная этой, значительно облегчает работу и особенно — тем, кто никогда не строил кирпичный барбекю своими руками. Чертежи, поэтому старайтесь выбирать именно с порядовкой.

Фото 7. Графическая схема барбекю из кирпича. Своими руками сложить барбекю кирпичный для дачи по такому проекту будет совсем несложно.

Фото 8. Компьютерная модель барбекю из кирпича: порядовка и схема постройки. Барбекю сложить будет легче с более подробной схемой, но даже такой чертеж ускоряет возведение конструкции.

Фото 9. Сгенерированная на компьютере приблизительная схема барбекю из кирпича. Кладочные чертежи, приложенные к такой схеме, дадут точную информацию о размере сооружения и порядке его строительства.

Фото 10. Схематичный набросок пьедестала под проект барбекю. Чертежи с размерами необходимы, какого бы типа печь вы ни выбрали — из камня или из кирпича, маленькую или большую, сложную по своей конструкции или нет.

Фото 12. Начинающий печник осуществляет порядовую кладку барбекю из кирпича своими руками. Фото сделано на этапе, когда фундамент уже готов и уже положены несколько рядов кирпичей.

Фото 13. Небольшое уличное барбекю из кирпича. Чертежи такого сооружения предельно простые, однако, если вы решили ставить барбекю из кирпича своими руками, порядовка, подробно описывающая кладку кирпичей, желательна и в данном случае.

ч Фото 14. Кирпичная печь с двумя трубами. На нашем сайте можно увидеть самые необычные барбекю проекты. Фото данной модели, например, показывает, что печка для барбекю и шашлыка, сложенная своими руками, может напоминать очертаниями печку из русской избы.

Фото 15. Существуют самые разнообразные виды барбекю для дачи из кирпича. Фото показывает удлиненную модель, сложенную уголком. Заметно по боковой стенке, что применялась оригинальная схема кладки барбекю из кирпича.

Фото 16. Возле дощатого забора стоит дачное барбекю из кирпича, своими руками выстроенное хозяином участка. Состоит данное сооружение из трех простейших секций. При этом видно, что применялась достаточно необычная раскладка барбекю из кирпича.

Фото 17. Кирпичное сооружение для приготовления различных блюд на открытом воздухе. Чтобы построить даже такую, относительно простую печь барбекю своими руками, порядовка кирпичной кладки может оказаться необходимой.

Фото 18. Задний дворик загородного дома с зоной барбекю и печью с большим дымоходом. Чтобы построить такое, довольно сложное кирпичное барбекю собственными руками, схемы с подробными размерами и очередностью действий просто необходимы.
