Электростатическая коптильня своими руками: холодного копчения, подробная инструкция

Высоковольтный генератор для копчения электростатикой

После того, как он заинтересовался электростатическим выжиганием, в течение нескольких месяцев практически ежедневных экспериментов было разработано высоковольтное устройство с циклическим таймером. Еще несколько месяцев ушло на подбор компонентов и разработку окончательной сборки.

Характеристики высоковольтного блока:

Размеры корпуса: 135x75x50 мм. (без учета блока питания и выступающих частей);
Напряжение питания: 12 В, потребляемый ток до 1 А;
Электропитание: 220 В 2A в комплекте;
Выходное напряжение:

20 кВ (регулируемый);

Дисплей: OLED ;Блок управления: энкодер.

Демонстрация работы

Обратите внимание, что вам понадобится высоковольтный кабель для подключения высоковольтного генератора к коптильне. Проще всего заказать его на aliexpress, задав в поиске «высоковольтный провод» или «высоковольтный провод»

Такая проволока используется в CO2 лазерных станках, и конкретно в этом устройстве. Заявлено, что он выдерживает напряжение до 40 кВ.

Кроме этого, возможно, подойдут провода ПМВК, ПВН, ПВВ, а если их нет, то подойдет советский антенный кабель, я пробовал:

Практическая часть

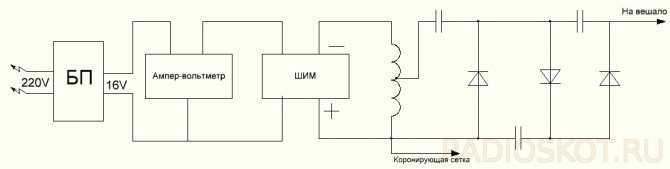

Теперь нам нужно сделать высоковольтный дымовой блок (далее — ВН блок). Для этого мы используем детали с Aliexpress. Нам понадобятся:

Любой источник питания с напряжением от 12 до 16 В. 16 В обеспечивает максимальный выход блока высокого напряжения и является пределом мощности для микросхемы NE555, на которой работает ШИМ.

Вольтметр — амперметр для визуального контроля силы процесса обжига. Использование вольтметра/амперметра позволяет отрегулировать ток и напряжение до оптимального для используемой коптильни. Это также позволяет регулировать напряжение копчения для различных уровней влажности, например, для зимы и лета.

Сам блок ШИМ. Он может быть разным, но должен вырабатывать импульсы с частотой не более 1500 Гц. Это максимальная эффективная частота для используемых высоковольтных СВЧ диодов. Кроме того, мощность должна составлять не менее 4 ампер, больше — надежнее. Я, например, вполне доволен тем, что купил на Aliexpress. По правде говоря, вам нужно перевести его на более низкую частоту, заменить конденсатор, указанный стрелкой, на 103 (то есть 001мкф).

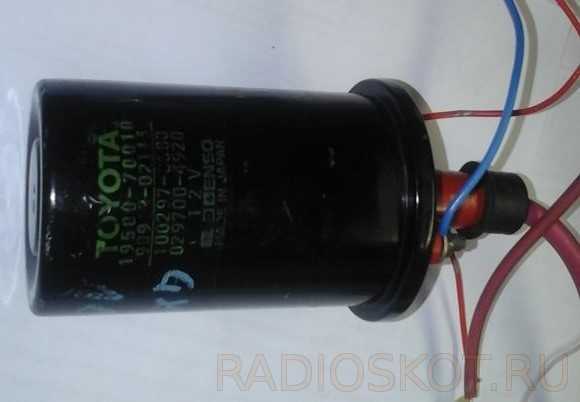

Катушка зажигания. Я не могу сказать наверняка, что будет работать лучше, я использовал 12-вольтовую катушку от Toyota A/M. Я предполагаю, что лучше использовать катушку для работы с электронным зажиганием.

Используемые диоды взяты из микроволновой печи на 0,35 А 15000 В. Они одинаково хорошо выдерживают нагрузку, даже короткое замыкание. Как правило, существуют диоды до 2,5 ампер, это для очень сильных курильщиков.

Кроме того, есть еще конденсаторы. Благоприятно 15000 вольт и около 560 пФ. Отклонение до 25% в обе стороны не ухудшит качество собранного на них выпрямителя.

Советы по сбору

При сборке конструкции обязательно нужно позаботиться о качественной электроизоляции. В электростатической коптильне не происходит нагревания продуктов, поэтому диапазон материалов для нее достаточно широкий. В качестве корпуса можно использовать металлические или деревянные заготовки. Вполне оправданным является использование старого шкафа или холодильника. В качестве диэлектрического материала подойдут также фанера, плотный картон. Нежелательно использовать в установке синтетические материалы (панели из пластика, ДСП, OSB), так как при взаимодействии с дымом они могут образовывать вредные химические соединения.

При монтаже обязательно следите за тем, куда подается положительный и отрицательный заряд. Все выводы лучше залить клеем из клеевого пистолета. Это придаст блоку высоковольтного копчения дополнительную изоляцию и жесткость конструкции.

Стержни, на которых будут подвешиваться продукты, должны быть выполнены из диэлектрика. Если корпус установки металлический, то нужно использовать для изоляции эбонитовые кольца. Также стоит побеспокоиться об изоляции решетки, через которую проходит дым.

В качестве регулятора температурного режима часто используется змеевик с проточной водой. Это может быть металлический шланг диаметром 1.5 см, который наматывают на дымоход. Один конец устройства подключают к источнику холодной воды, а другой отвечает за вывод нагревшейся жидкости в канализацию.

Дымогенератор

Дымогенератор – устройство, предназначенное для бесперебойной подачи дыма в коптильную камеру. Целесообразно использование дымогенератора в процессе холодного копчения, ввиду продолжительности срока приготовления, растягивающегося иногда на несколько дней. Но и при горячем копчении применение этого устройства бывает нелишним.

Преимущества использования дымогенератора:

Равномерная и бесперебойная подача дыма в коптильную камеру;
Экономия топливного материала для выработки достаточного количества дыма;
Постоянная температура дыма;
Автоматический режим работы дымогенератора, не требующий постоянного участия человека.

Устройство дымогенератора довольно просто.

Он представляет собой конструкцию, соединяющую камеру, в которой посредством нагрева опилок вырабатывается дым, с коптильной камерой.

Это соединение происходит с помощью труб или гибких шлангов, а дым нагнетается в камеру с помощью бытового компрессора. Постоянное тление опилок в камере горения и бесперебойная подача электричества – вот все что нужно для работы дымогенератора. На этом основана работа дымогенераторов заводского производства и изготовленных кустарным способом.

Простота конструкции делает возможным изготовление такого устройства в домашних условиях, тем самым сэкономив средства на приобретении заводской модели. А эффект от его использования превзойдет все ожидания.

Лучшие производители: какой фирмы коптильню лучше приобрести

ООО «Приволжский механический завод». Отечественная компания предлагает популярные модели коптилен марки «Дымка».
«Добрый жар». Производитель специализируется на выпуске качественных изделий из стали.
«Старый очаг». Компания занимается производством коптилен из нержавеющей стали с 2007 года.
Фирма «Элвин» предлагает потребителям качественное тепловое электрооборудование, в каталоге ее продукции также есть модели качественных бытовых коптилен.
Уральский товаро-производственный завод им. Д.В. Щукина предлагает продукцию под маркой «Малиновка».
Hanhi. Финская компания, представляющая на российском рынке марки коптилен Hanhi и Fansel.
Muurikka. Еще один производитель из Финляндии, с 1978 г. представляющий на рынке товары для готовки на открытом воздухе.

Преимущества копчения

Блюда аппетитно пахнут, и в коптильне горячего копчения изготовленной своими руками, хозяин может приготовить много вкусностей. При этом он потратит намного меньше денег, ведь такие продукты стоят в магазинах достаточно дорого. Готовить самому намного приятней и интересней.

Если вы не знаете, как сделать коптилку, то наши советы наверняка пригодятся вам.

У этого способа есть свои преимущества, поэтому его до сих пор применяют:

дым уничтожает микробов и гельминтов, живущих в мясе;
в копченостях сохраняются витамины, если их не окуривали при высокой температуре;
продукты хранятся долго, поскольку дым «консервирует» их.

Агрегаты устанавливают на приусадебных участках или на даче. Есть и другие плюсы домашних установок: блюда готовятся быстро (мелкая рыба окуривается за 30 мин., птица и сало — 40 мин.).

Коптилка горячего копчения не займет много места в вашем дворе. Вы сможете нагревать ее разными способами: на открытом огне или углях. Есть как стационарные, так и переносные виды.

Конструкцию можно переносить, ставить в сарай или другое сухое место для хранения. Кроме того, установки делают из недорогих материалов, на их изготовление уходит не много времени.

Это интересно: Детские уличные качели для дачи и особенности их конструкций: разбираемся досконально

Лучшие производители

Наибольшее количество таких устройств представлено следующими производителями:

Дым Дымыч – отечественный производитель. Больше всего любим покупателями за компактные размеры и неплохую производительность.

Merkel – коптильни этого производителя очень ценятся охотниками, дачниками и владельцами кафе и ресторанов. Все благодаря простоте в использовании и обслуживании.

Коптил – производитель, продукция которого изготавливается из качественных нержавейки и других материалов.

Hobbi Smoke – все устройства этого бренда просты в использовании и имеют гарантию в 10 лет. Бонусом является книга рецептов, которая продается с каждой коптильней.

Разберем – что такое электростатическая коптильня

В электростатической коптильне продукты готовятся быстрее за счет воздействия электростатического поля. Молекулы дыма могут проникать более глубоко в продукты, что положительно сказывается на скорости приготовления копченостей.

В последние годы такой вид копчения становится все более популярным, особенно если говорить о промышленном производстве.

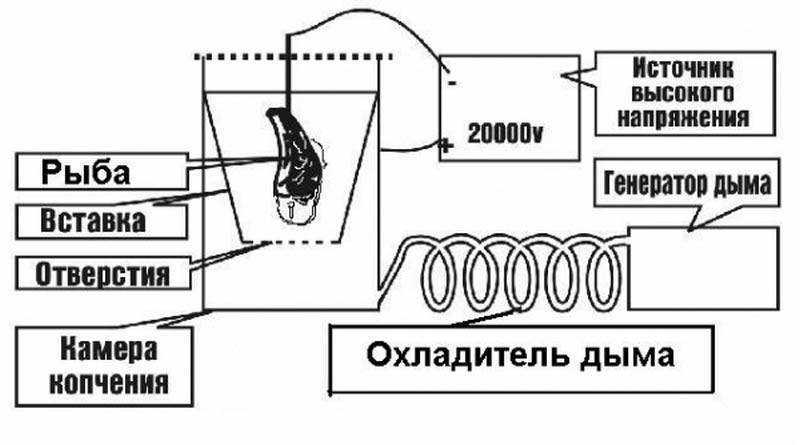

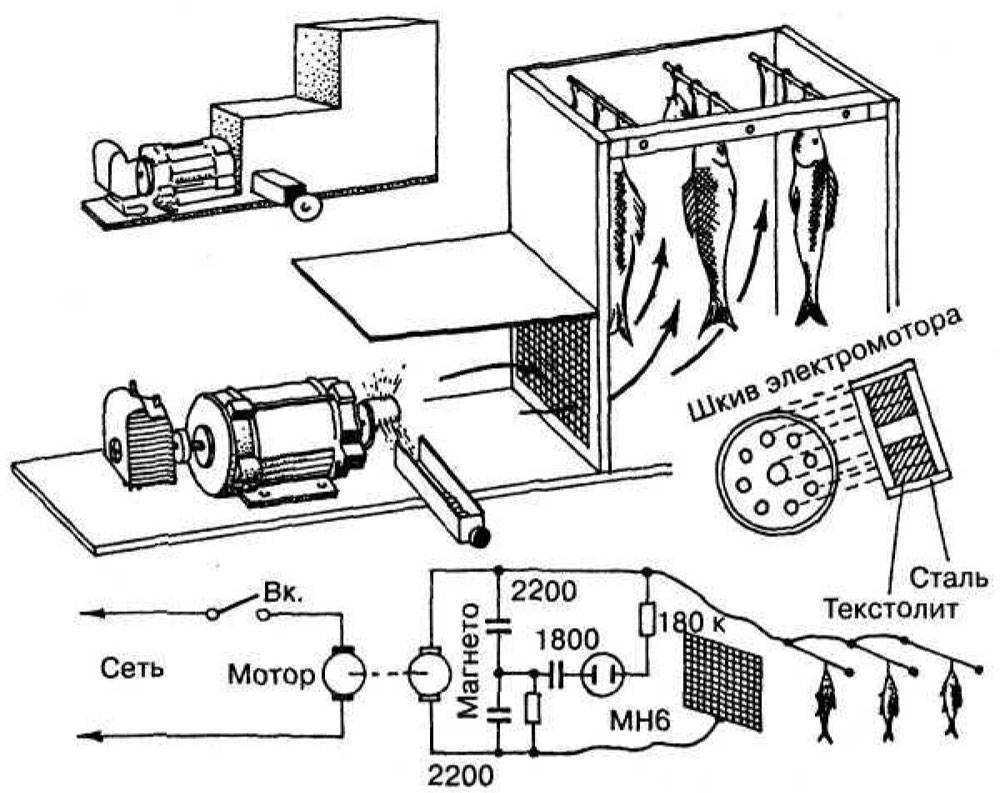

Внешний вид и принцип действия устройства

Электростатическая коптильня имеет достаточно простое устройство. Точно так, как и в других вариантах коптилен, продукты нужно поместить с предназначенный для этого отдел.

Принцип действия несложный.

Под воздействием электрического нагревателя в дыморегуляторе начинают тлеть опилки.
Дальше дым проходит сквозь специальную заряженную решетку, которая имеет полюс высокого напряжения.
Ионы очень быстро попадают внутрь продуктов, которые находятся на отрицательно заряженном полюсе.
Процесс копчения таким образом сокращается в несколько раз.
Во время работы электростатической коптильни, лишний дым будет выходить сквозь дымоход.

Основные преимущества

Многие уверены в том, что с помощью электростатической коптильни не получится приготовить действительно вкусные копчености. Но разница между конструкциями заключается только в том, что в электростатическом устройстве есть специальный блок, благодаря которому дым может проникнуть более глубоко в продукты.

Процесс приготовления напоминает готовку на пару, но вместо горячего пара используется влажный дым.

Конструкции такого типа обладают достаточно большим количеством преимуществ. К основным из них можно отнести следующее:

Электростатической коптильней очень легко пользоваться и можно быстро приготовить в домашних условиях вкусные и ароматные копчености.
Конструкция имеет небольшие размеры, поэтому легко может поместиться даже в квартире или на балконе.
В продаже имеются модели, вес которых не превышает десяти килограмм.
Электростатические коптильни изготавливаются из высококачественной нержавеющей стали. Материал считается не только безопасным, но и долговечным. Кроме того, благодаря использованию нержавейки, коптильня имеет привлекательный внешний вид.
Во время процесса копчения не нужно постоянно находиться рядом с конструкцией.
Все копчености готовятся без использования жира.

Электростатические коптильни также имеют несколько минусов. Они достаточно дорогие, поэтому дешевле будет самостоятельно сделать устройство. Кроме того, в продаже имеется небольшой выбор компактных моделей.

Из каких составляющих изготавливается

Собрать электростатическую коптильню своими руками очень просто. Достаточно подготовить все необходимые материалы и инструменты, а также ознакомиться со схемами и чертежами. Готовая конструкция будет состоять из таких частей, как:

Корпус, для которого используется диэлектрический материал. Это может быть пластик, дерево или металл.
Электростатическая «излучающая» сетка-подвеска, для которой используется стальная, латунная или же медная проволока.
Дымогенератор или блок коптильни, в котором будет вырабатываться дым.
Системы для охлаждения дымового потока.

Одной из самых важных частей считается генератор электростатического поля. Есть достаточно много разных вариантов конструкций, но не все они могут предоставить должный результат копчения.

В центральной части корпуса устройства нужно смонтировать съемную подвеску из проволоки, к которой будут прикрепляться предварительно подготовленные продукты.

Излучающая сетка должна аккуратно устанавливаться на стенки конструкции. Дымогенератор располагается в нижней части агрегата.

В более мощных моделях электростатической коптильни, дымогенерирующий блок достаточно часто делают отдельной конструкцией вместе с охладителем дыма. Оба элемента в таком случае располагаются за пределами корпуса.

Принцип копчения

Копчение — это вид тепловой обработки продуктов питания, который был известен еще в древнейшие времена. Его отличительной особенностью является то, что продукты обрабатываются дымом. В процессе копчения необходимо тщательно следить за температурой, количеством дыма, равномерностью нагрева и окуривания продукта.

Такой способ приготовления пищи имеет ряд преимуществ, благодаря которым не теряет свою актуальность с незапамятных времен:

● дым эффективно борется с различными бактериями и паразитами, которые находятся в продуктах и могут нанести существенный вред здоровью человеку;

● копченые продукты сохраняют в себе большое количество полезных микроэлементов и витаминов, если не поддаются воздействию очень высоких температур;

● съестные запасы, приготовленные таким способом, могут храниться длительный срок, так как дым оказывает на них консервирующее воздействие.

Вкус готового блюда зависит от правильно подобранных дров. Связано это с тем, что каждая древесина горит по-своему и имеет индивидуальный привкус. Производители специальных опилок рекомендуют выбирать их тип в зависимости от продукта, который будет поддаваться обработке:

● ольха — она подойдет для приготовления любых мясных и растительных продуктов;

● дуб — предназначен для свинины, говядины и другого красного мяса;

● ива — подойдет для специфического вида мяса и дичи, например мяса медведя, лося или оленя. Также можно коптить рыбу, которая преимущественно обитает в болотах;

● вишня — ее использую для копчения овощей, орехов, а также ягод.

Виды самодельных генераторов

Схемы самодельных дымогенераторов могут немного отличаться, но все они объединены общим устройством. Они включают камеру, в которой происходит процесс пиролиза, расположен источник нагрева, трубопровод для дыма и система охлаждения дыма. Изготовить устройство можно с применением подручных материалов. Можно сделать дымогенератор из огнетушителя, электроплитки или аквариумного компрессора. Рассмотрим эти и другие идеи подробнее.

Дымогенератор из электроплитки

Если идея домашней копчёной колбаски посетила вас только что, а заранее к ней вы никак не готовились, можно найти простой и быстрый способ: сделать его из электрической плитки. Все остальные детали можно поискать в сарае или гараже: бочка без дна или кусок жестяной трубы, кусок проволочной сетки, лист фанеры и щепа.

Практически на любой даче есть электроплитка, она и станет частью коптильни

Устраивать импровизированную коптильню лучше на улице, потом дома будет трудно избавиться от ароматов, которые пропитают все вещи. Устанавливают плитку в месте, до которого дотянется удлинитель. На электроплитку ставят бочку, в неё насыпают щепу. На 2/3 высоты бочка протыкается двумя арматурными штырями крест-накрест, на них укладывается сетка. Здесь будут подвешены ваши продукты. Сверху бочку накрывают листом фанеры или железа. Коптильня готова. Осталось только отрегулировать плитку на минимальную температуру, чтобы тлела щепа, и время от времени подкидывать в бочку свежий материал для пиролиза.

Процесс копчения с таким устройством не очень удобен тем, что нужно постоянно контролировать ситуацию, поднимать бочку для регулировки температуры, вынимать продукты для досыпки щепы

Такое устройство нельзя назвать правильным дымогенератором для холодного копчения, но для временного использования идея вполне подойдёт.

Генератор для коптильни из огнетушителя

Отличная идея для самодельного генератора дыма – использовать старый огнетушитель. У него нужно отрезать верхушку, она будет потом использоваться как крышка. Можно даже не убирать рычаг, он станет ручкой. Ниже среза в корпусе просверливаются два отверстия для доступа воздуха и выхода дыма.

Таким образом, вы получите генератор с верхним эжектором. Преимущество использования огнетушителя заключается в том, что он герметичен и прочен, имеет подходящий размер. Такая коптилка холодного копчения с дымогенератором, сделанная своими руками, может беспрерывно работать 10−12 часов.

Как сделать дымогенератор из огнетушителя в видеосюжете:

Watch this video on YouTube

Как использовать аквариумный компрессор для дымогенератора

Мы уже говорили о том, что для работы небольшого генератора дыма можно использовать маломощный аквариумный компрессор. Для этой цели потребуется активный компрессор, то есть тот, который устанавливается снаружи аквариума. Погружные аквариумные фильтры для дымогенератора не подходят.

Такой прибор вполне сможет обслужить небольшую коптильню объёмом 15−20 литров. Он обеспечит достаточную подачу дыма. Лучше, если устройство оснащено регулировкой мощности подачи воздуха. Подсоединить компрессор своими руками для дымогенартора несложно: если у него есть два выхода для воздуха, нужно объединить подачу в один канал и вставить шланг в штуцер для подачи воздуха в эжекторе.

Подобная система может работать хоть круглосуточно, помпа потребляет мало электроэнергии

Можно пойти и другим путём: использовать вентилятор для дымогенератора. Для этой цели подойдёт компьютерный кулер, он обеспечит необходимое нагнетание воздуха. Подробности работы в этом видео:

Печка-дымогенератор для коптильни

Для коптильни большого объёма потребуется полноценная печь. Печку дымогенератора для холодной коптильни несложно сделать своими руками: это элементарная буржуйка с двумя уровнями для топлива: нижний − для дров и верхний – для щепы. В нижнюю часть закладывают пеллеты, дрова или ставят портативную газовую плитку, которая будет нагревать верхнюю часть с опилками. От верхней части идёт труба − дымопровод, от нижней – обычная вытяжка, как для печи.

Для понижения температуры дыма трубопровод охлаждают, закапывая в землю или делая водяную «рубашку». Чтобы дым поступал в коптильню, трубу располагают с наклоном в сторону печки

Выбираем коптильню для домашнего копчения

Выбрать идеальную для себя коптильню можно, если знать, на что обращать внимание. На самом деле в этом нет ничего сложного, если вы уже решили, горячего или холодного копчения мясо вы предпочитаете готовить

Итак, каковы же основные нюансы при выборе коптильни?

Для начала решите, для каких целей вы будете использовать коптильню — для домашних нужд, то есть для приготовления блюд на свой стол и чтобы угощать друзей, или же для профессиональных, то есть для приготовления блюд для ресторана или на продажу. Исходя из своего решения, покупайте бытовую или профессиональную коптильню.

Большая профессиональная коптильня

Опять же и в том, и в другом случае размер коптильни может отличаться. Выбор будет зависеть от того, сколько готового мяса нужно приготовить. То есть, например, если в семье всего 2-3 человека, то есть смысл купить скромную по размерам бытовую коптильню. А для большой гостеприимной семьи лучше взять конструкцию пообъемней — в маленькой коптильне большое количество продуктов будет приготовить проблематично.

Подумайте, где вы чаще всего будете использовать коптильню. Если в домашних условиях, то оптимальным вариантом станет электрическая коптильня. Для приготовления блюда на свежем воздухе лучше всего взять угольный вариант. Кстати, учитывайте и вес, если будете часто брать коптильню с собой — чем она легче, тем проще ее перевозить.

Важно обратить внимание и на то, из чего сделана коптильня. Так, лучше всего купить ту, что выполнена из нержавеющей стали. При этом обязательно посмотрите на толщину металла: чем он толще, тем лучше, коптильня будет служить дольше

Тонкостенная конструкция быстро прогорит и деформируется

При этом обязательно посмотрите на толщину металла: чем он толще, тем лучше, коптильня будет служить дольше. Тонкостенная конструкция быстро прогорит и деформируется.

И напоследок общие советы по копчению продуктов.

Укладывайте мясо так, чтобы между кусками оставалось свободное пространство.
Посмотрите, чтобы топливо находилось на некотором расстоянии от продуктов.
Выбирайте вариант с высокой герметичностью.
Посмотрите, есть ли поддон у коптильни для сбора жира.
Обязательно предварительно подготовьте продукты — например, просолите их.
Следите за временем, в течение которого находятся продукты внутри коптильни. И не забывайте контролировать температуру.

Какую лучше купить коптильню для бытового использования

Часто на садовом участке можно увидеть специальное приспособление, в котором можно быстро и качественно закоптить различные ингредиенты. Разнообразие приспособлений впечатляет. Критерии выбора у каждого пользователя свои. Какой фирмы лучше, каждый определяет самостоятельно. Многое зависит от того, сколько стоит изделие и входит ли оно в рейтинг качественных товаров. Прежде чем принять окончательное решение, необходимо выяснить, какие бывают домашние коптильни:

Вид	Описание
Мини	Устанавливаются на огонь. Можно подвесить над костром. Продукты готовятся по принципу духового шкафа. Обработка осуществляется при температуре в 90 градусов. Мясо и курица готовы в течение часа. Для маленьких порций достаточно 20 – 30 минут. Отличаются компактностью. Легко переносятся с места на место одним человеком. Можно использовать дома, брать в походы, на охоту и рыбалку. Помещаются в багажник любого авто. Изготовлены из нержавеющей стали. Толщина стенок – 3 мм. При интенсивной эксплуатации прослужат верой и правдой до 10 лет. Коррозии металл не боится, но постоянные перепады температуры приводят к его постепенному разрушению.
Электрические	Внешним видом напоминают обычную духовку. Пользуются огромной популярностью среди жильцов многоквартирных домов. Наличие огня или костра не предусмотрено. Устройство имеет камеру, куда закладываются опилки или брикеты. Работает от электросети. Благодаря электрическим тэнам продукты нагреваются одновременно с опилками. Происходит запекание мясных и рыбных продуктов, овощей и фруктов. Среднее время приготовления – полчаса. Температура выставляется заранее и не меняется. Габариты несущественные. Данным оборудованием оснащаются кафе и рестораны. Обязательное условие функционирования – наличие вытяжки. Дым должен покидать закрытое помещение. Потребляет небольшое количество стружки. Используется, в большинстве случаев, для горячего копчения.
С гидрозатвором	По характеристикам схоже с мини приспособлениями. Основное отличие – особая конструкция крышки. В ней присутствует специальный желоб, куда помещается чистая водичка. Это способствует полной герметизации камеры. Дым устройство не покидает. Крышка оснащена небольшим штуцером, куда подсоединяется шланг. На дно укладываются опилки. Изделие устанавливается на газовую плиту. Благодаря небольшому огню начинается процесс тления. Выделяемый дым обволакивает ингредиенты. Лишний дым выходит посредством шланга в окно или шахту вентиляционного типа. Запах в помещении практически отсутствует. Вода в гидрозатворе постоянно нагревается и испаряется, поэтому нужно следить за ее присутствием и при необходимости доливать. В противном случае помещение может быть задымлено.

Возможные проблемы копчения и пути их решения

Возможность возникновения электрического пробоя. Все продукты должны быть развешены на определенном расстоянии друг от друга и от стенок конструкции. Пробой может возникнуть в том случае, если есть некачественная изоляция элементов.
Если коптильня не набирает необходимую температуру или же не вырабатывает дым, то причиной этого может быть неисправность нагревательных деталей. В таком случае стоит их заменить.
Неправильно подобранная щепа

Для того, чтобы копчености получились вкусными, важно правильно выбрать топливо. Нельзя использовать древесину со смолой, ведь с дымом будут выделяться вредные вещества.
Горечь. Горький привкус у копченостей появляется из-за топлива

В случае с холодным типом копчения, может выделяться слишком концентрированный дым или же опилки слишком влажные. В случае с горячим копчением, продукты стоит снимать сразу после того, как опилки полностью перегорят.
Перед приготовлением продукты подсушиваются для устранения лишней влаги. В противном случае может возникнуть пробой электрического поля.
После приготовления копчености некоторое время необходимо проветривать, чтобы устранить резкий запах.
Для установки нельзя использовать синтетику. Из-за высокой температуры она начнет выделять опасные для здоровья вещества.

Горький привкус у копченостей появляется из-за топлива. В случае с холодным типом копчения, может выделяться слишком концентрированный дым или же опилки слишком влажные. В случае с горячим копчением, продукты стоит снимать сразу после того, как опилки полностью перегорят.
Перед приготовлением продукты подсушиваются для устранения лишней влаги. В противном случае может возникнуть пробой электрического поля.
После приготовления копчености некоторое время необходимо проветривать, чтобы устранить резкий запах.
Для установки нельзя использовать синтетику. Из-за высокой температуры она начнет выделять опасные для здоровья вещества.

Высоковольтный генератор для копчения электростатикой своими руками

==================================================================

Высоковольтный генератор (ВВГ) с питанием 5 вольт:

Высоковольтный генератор (генератор высокого напряжения) предназначен для создания электростатического поля внутри коптильни, и позволяет в десятки раз сократить время копчения и расход щепы.

Такой генератор выдает на выходе порядка 20 кВ ПОСТОЯННОГО (не импульсного) напряжения при токе нагрузки около 25 мкА, при этом имеет двойную гальваническую развязку от сети переменного тока 220В (при питании от сетевого блока питания). При питании от литий-ионного аккумулятора, такой вопрос вообще не стоит..Про питание от аккумулятора и про циклический таймер будет в следующих статьях.

Токоограничение высоковольтной цепи (резистор 10 мОм на выходе генератора) не позволяет образовываться сильным электрическим дугам и разрядам в коптильне, что предотвращает появление большого количества озона и снижает негативные последствия от поражения высоковольтным электрическим разрядом до минимума (в случае касания ВВ частей).

Хотя при правильной конструкции и грамотной эксплуатации коптильни такой удар вообще маловероятен, тем не менее, забывать о мерах безопасности не стоит, особенно людям с заболевания сердца, кардиостимуляторами и т.д..

Высоковольтный заряд на выходе генератора самостоятельно исчезает через 20-30 сек. после выключения ВВГ.

Схема высоковольтного генератора для электростатического копчения

Весь процесс сборки показан в видео – высоковольтный генератор для электростатического копчения своими руками

Для самостоятельной сборки ВВ генератора :

Внимание: иногда, при ПЕРВОМ нажатии, ссылка может открыться некорректно (браузер (особенно Mozilla firefox), направит вас на неправильную страницу Aliexpress, не соответствующую нужной ссылке). Пож-ста, нажмите на ссылку повторно. Если это не поможет, попробуйте скопировать ссылку и вставить ее в др

браузер

Если это не поможет, попробуйте скопировать ссылку и вставить ее в др. браузер.

Наборы для сборки ВВ генераторов http://ali.pub/2a4ps2

– с печатной платой http://ali.pub/2heb1j

Импульсные блоки питания AC-DC http://ali.pub/1zx9u5

– блок питания 100-240 V (AC) – 5V, 2А (DC) http://ali.pub/2gdpaq

Высоковольтные конденсаторы

– 30 кВ 680 пф http://ali.pub/2caleq

– 20 кВ (разная емкость) http://ali.pub/219hnc

Высоковольтные диоды 2CL77 http://ali.pub/1z9g3e

Резистор высоковольтный 10 мОм 2 Вт http://got.by/4qsooz

Резистор высоковольтный 10 мОм 5 Вт (рекомендуется) http://ali.pub/5g3odo

Транзистор D880 http://ali.pub/2gdqy8

Конденсатор 0,01мкФ 100В http://ali.pub/2emik9

Резистор 10 мОм 1Вт http://ali.pub/37p6b5 (они там разные, надо выбрать – 10М). Таких резисторов нужно 4 шт, соединяем их по 2 шт параллельно и 2 таких цепочки – последовательно.

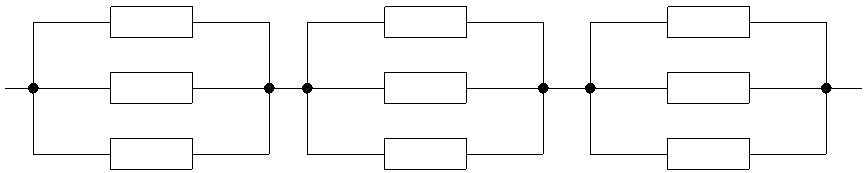

В итоге получим 2Вт 10мОм Или, еще лучше – сделать 3 цепочки по 3 резистора (всего 9 шт). Эти сборки надо будет залить термоклеем или эпоксидной смолой.

Шланг (трубка) для аквариума 6 мм http://ali.pub/254pse

Пистолет для термоклея http://ali.pub/1m9g6v

Супер паяльник http://ali.pub/2i8y1t

Вентилятор DC 5V для охлаждения генератора http://ali.pub/2gdrpn

При заливке (пропитке) ВВ катушек парафином, я использовал самодельный вакуумный насос (на базе вот такого насоса http://ali.pub/fw9hv). Он подключен через MT3608 http://ali.pub/2ve5uv к литий-ионному аккуму на 3,7В.

Важно: т.к. далеко не все имеют опыт работы с радиоэлектронными компонентами, и т.к. мы имеем дело с продукцией из “поднебесной”, где очень часто попадается брак, рекомендую покупать комплектующих в 2-3 раза больше, чем требуется для сборки одного устройства!

мы имеем дело с продукцией из “поднебесной”, где очень часто попадается брак, рекомендую покупать комплектующих в 2-3 раза больше, чем требуется для сборки одного устройства!

Так же см. – что может пригодиться для коптильни: http://vitaliypavlov.ru/?p=1528

ВНИМАНИЕ ! Соблюдайте меры электробезопасности при работе с высоким напряжением!

Так же рекомендую обратить внимание на готовые высоковольтные генераторы для коптильни и сборно-разборную автономную электростатическую коптильню холодного копчения ЭВК-100, которые изготавливает “АТФ-Сервис” (г. Королев). ——————

——————

Зарегистрируйтесь здесь и покупайте с большой экономией ( кэшбек – возврат части денег за покупки)!

Станьте партнером AliExpress и покупайте со скидками!

Успехов!

Схема блока

Все это собираем по следующей схеме – должно получиться вот так:

С блока питания я корпус снял, так удобнее монтировать в корпус ВВ блока (но менее безопасно)

Обратите внимание на маркировку диодов, у них на одном конце имеются полоски обозначающие катод. Для того что бы при работе ВВ блока не прошивало высокое напряжение, все выводы конденсаторов и диодов заливаем клеем из клеевого пистолета

Помимо изоляции, это придаст еще и жесткость конструкции умножителя.
