Строим мангал из бочки своими руками

Для сооружения мангала из бочки своими руками необходимо для начала ознакомиться с её габаритами и характеристиками.

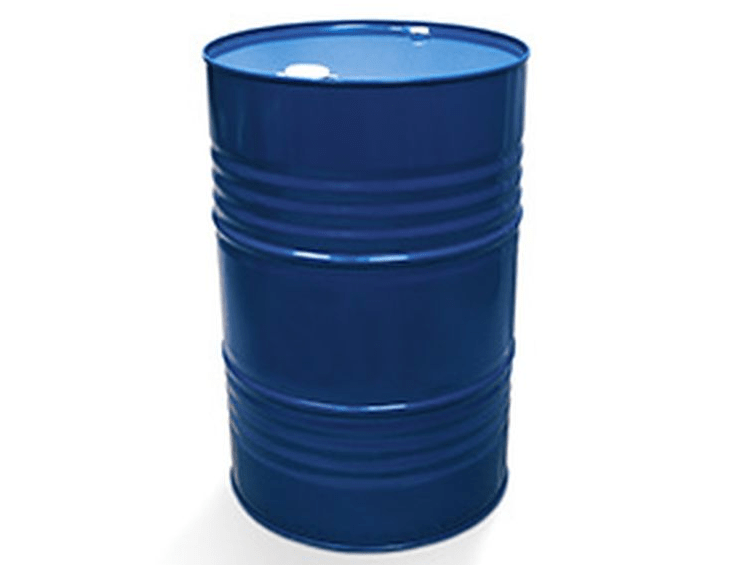

Металлическая бочка для барбекю длинной 882 мм, диаметром 595 мм. Как правило, такие 200 литровые бочки имеют следующие характеристики:

Наименование	Значение
Диаметр по гофрам, мм	595±3
Высота, мм	882±3
Внутренний диаметр, мм	571,5+1,0
Материал	Лист х/к
Толщина металла корпуса, мм	1,0
Толщина металла доньев, мм	1,2
Масса, кг, не более	20,2

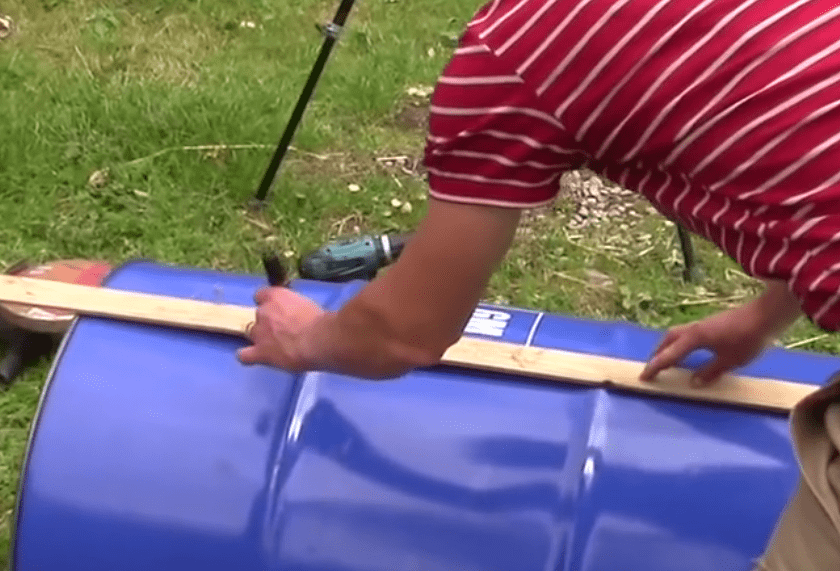

Теперь перейдем непосредственно к сооружению гриля. Чертеж мангала из металла с размерами в данном случае не понадобится, так как ничего сложного в монтаже такой конструкции нет. Технология такая же, как и в случае постройки барбекю гриль на колесах. Берем металлическую бочку и делаем разметку с помощью длинной линейки либо доски, как показано на фотографии.

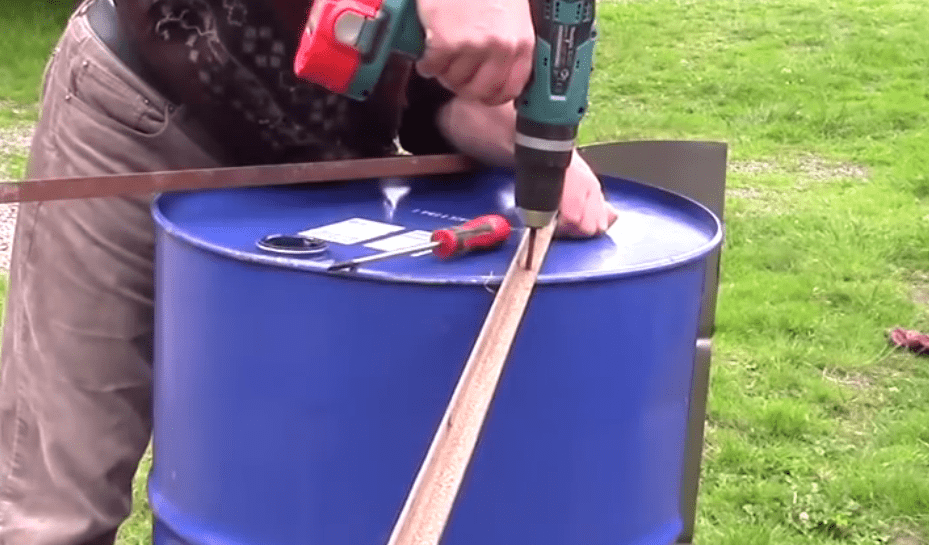

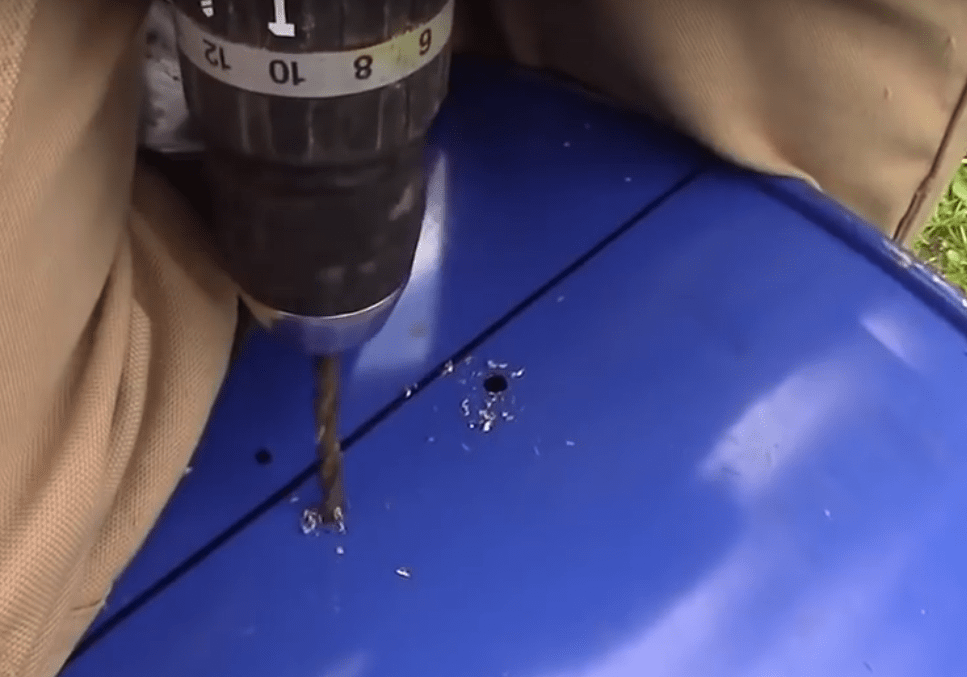

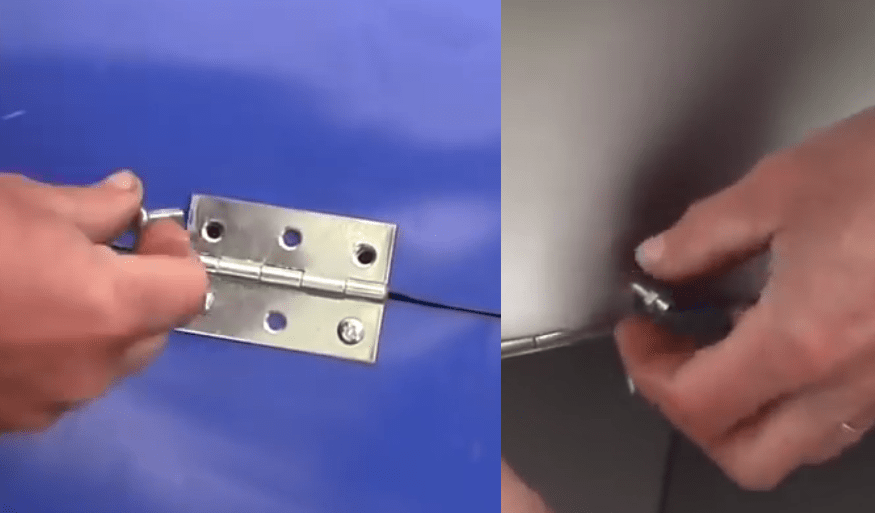

6 мм сверлом делаем по 4 отверстия с каждой из сторон. Учтите, что у вас должны быть болты с таким же диаметром. Позже мы прикрепим сюда петли для крышки. Размеры между отверстиями зависят от того, какие петли вы используете. Расстояние замерьте непосредственно на месте.

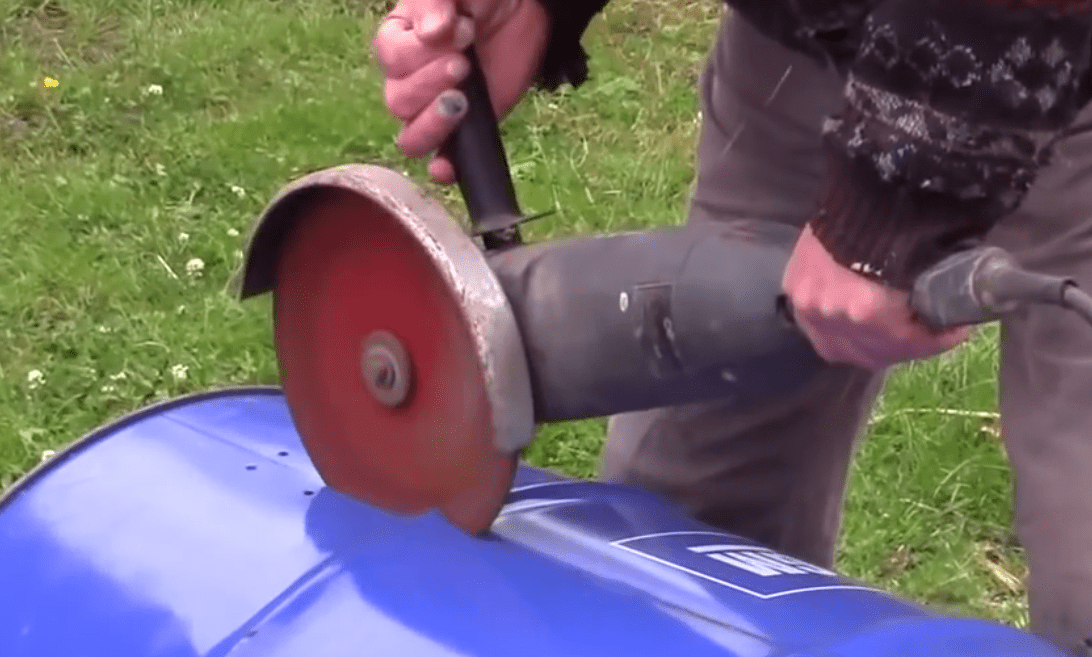

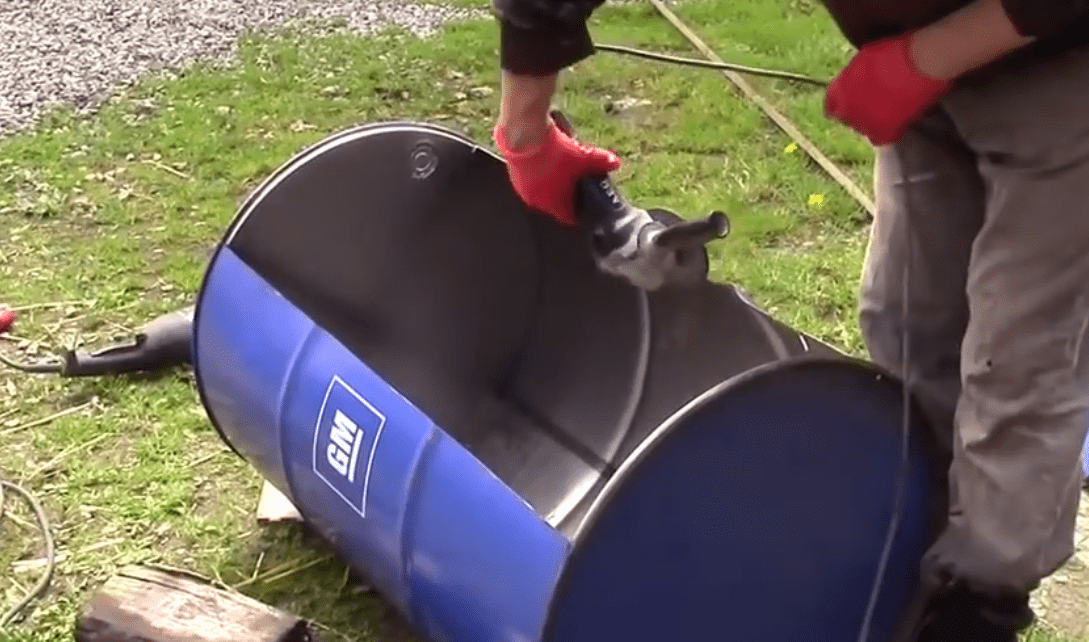

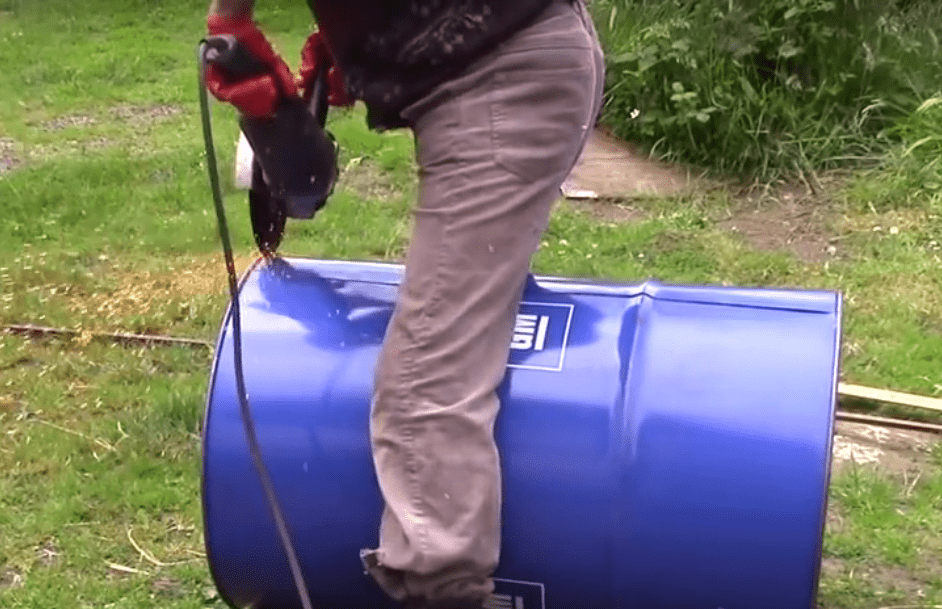

Разрезаем болгаркой с мелкими зубьями по уже намеченной линии.

Крышка будет занимать около четверти всей окружности самодельного мангала из бочки.

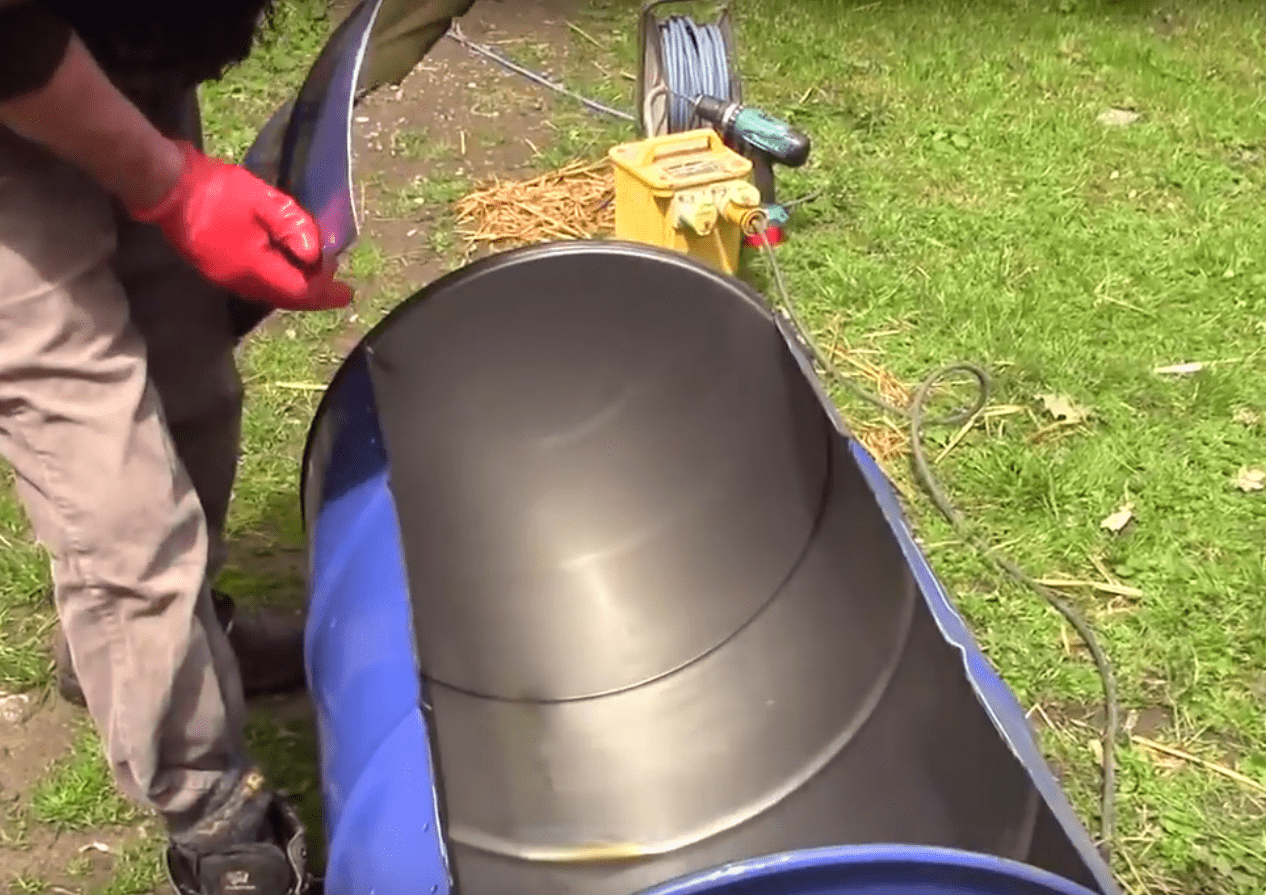

Вырезав крышку со всех сторон, вытаскиваем её из бочки.

Воспользуемся шлифовальной машинкой по металлу, чтобы выровнять металл в местах разреза.

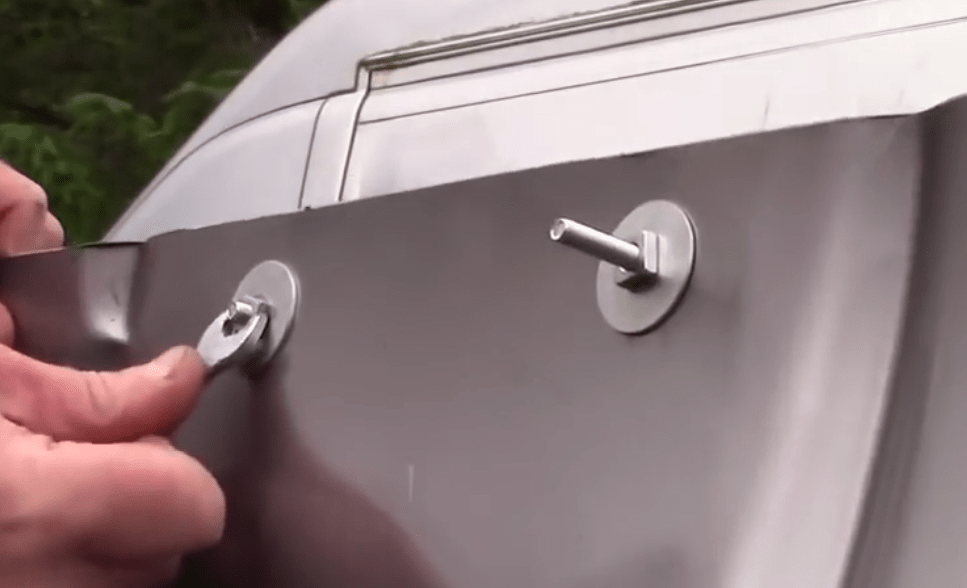

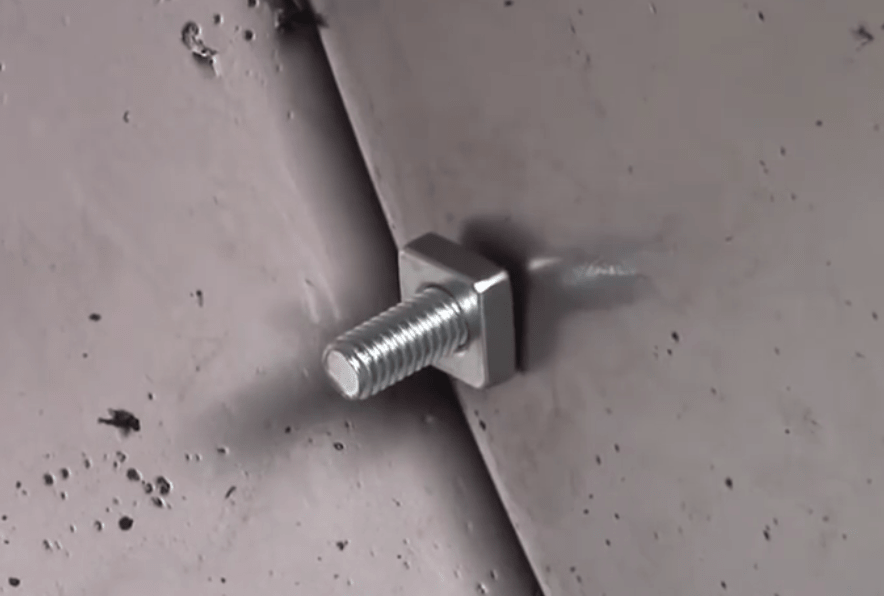

Следующим шагом вставим шурупы с гайками в петли в заранее подготовленные отверстия, чтобы крышка могла открываться и закрываться. Фиксация показана на фотографии.

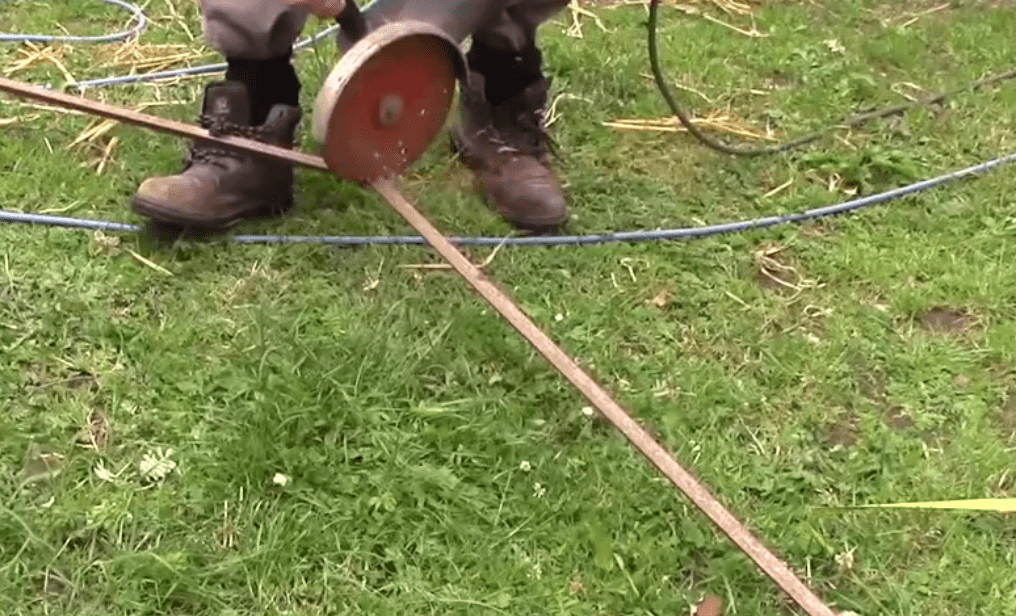

Теперь пришла пора сделать ножки для мангала из металла своими руками. Берем старый железный уголок и намечаем два отрезка по 170 см – это будут наши ножки, прикрепить которые мы сможем к бочке без использования сварочного аппарата.

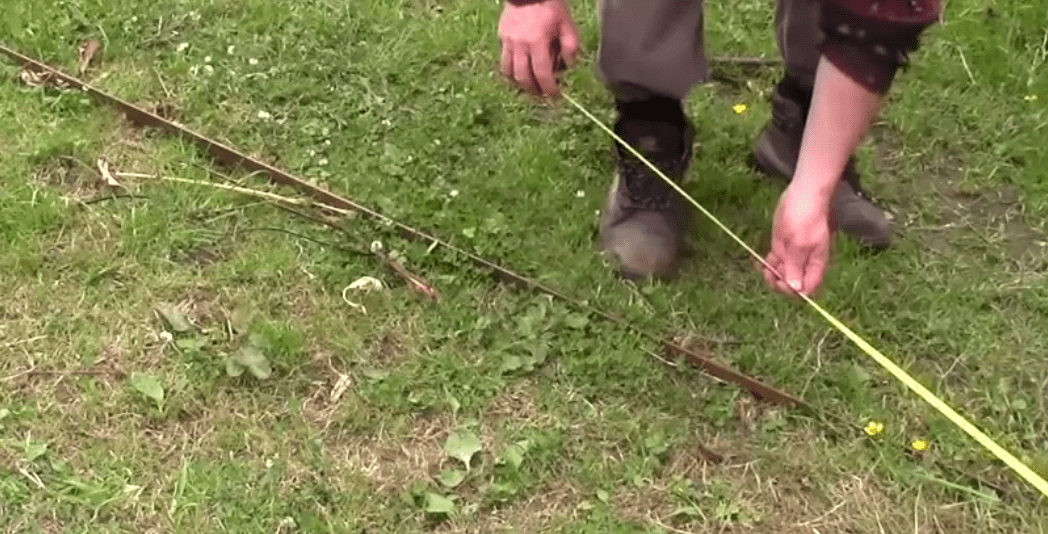

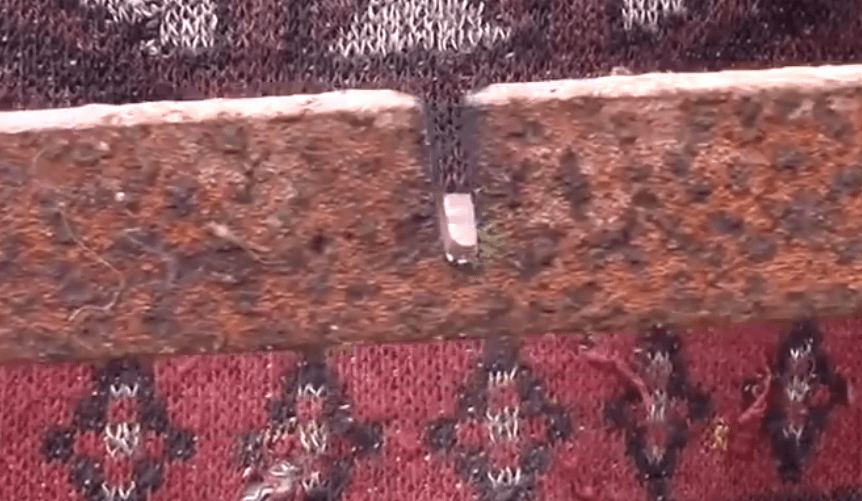

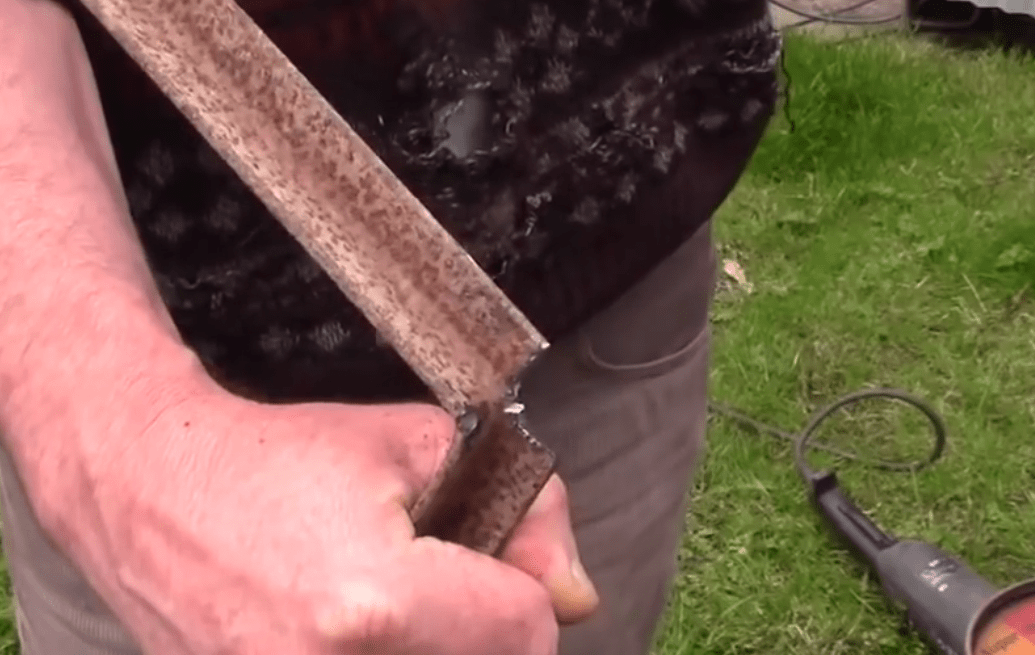

Далее сгибаем каждый отрезок по 170 см на середине, предварительно сделав разрез.

В итоге у нас получится ножка длинной 85 см – вполне комфортно для среднего человеческого роста (учитывайте то, что ножки стоят не перпендикулярно земле под 90 градусов). Делая подобные мангалы своими руками из металла, размеры на фото очень помогут.

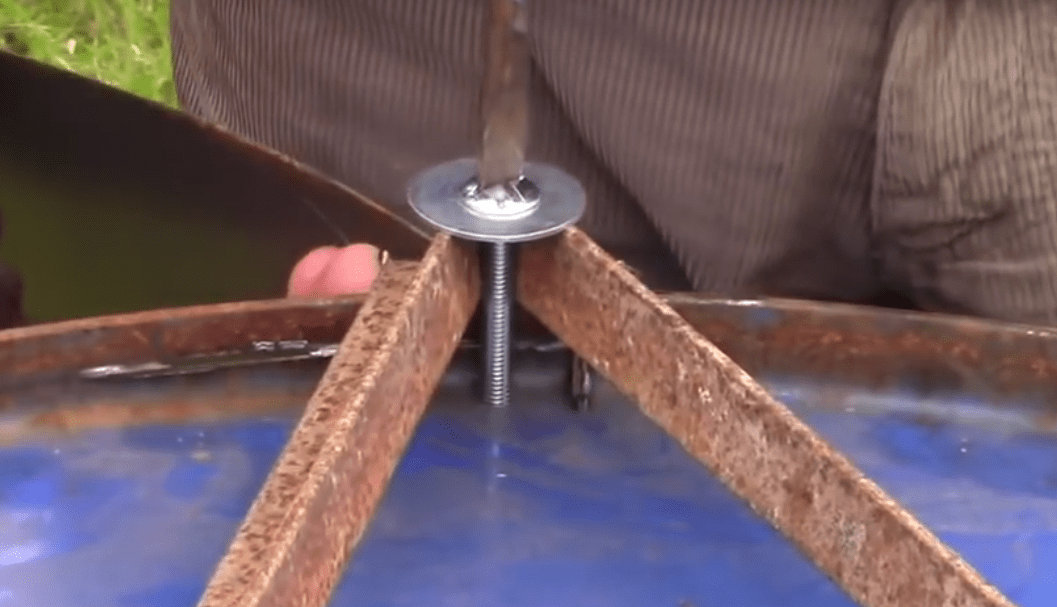

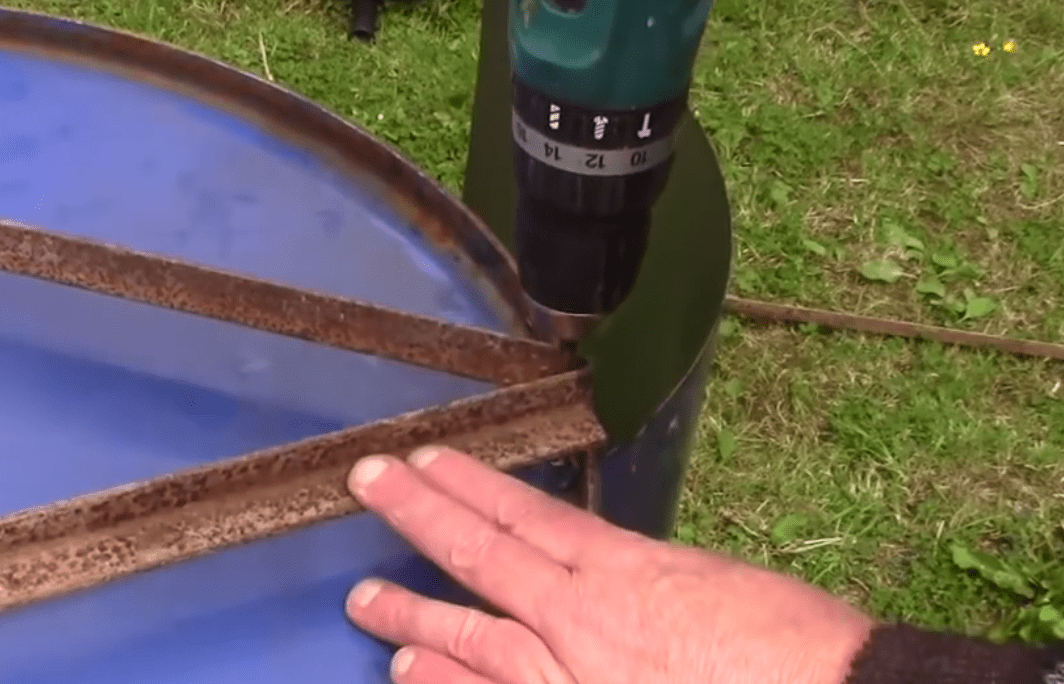

Чтобы прикрепить ножки к бочке укладываем как показано на фотографии и просверливаем 8 мм сверлом 3 дырки. Одна сверху и две по бокам барбекю. Не забывайте, у вас должны быть 8 мм болты.

Вставляем в отверстие шуруп с гайкой и шайбой, таким образом фиксируя получившуюся ножку. В остальные отверстия закручиваем по шурупу и накручиваем по гайке.

Чтобы сделать ручку берем небольшой брусок, загоняем в него два самореза с двух концов. Также просверливаем два отверстия в крышке. Далее ручка с саморезами с помощью винтов и шайб крепится к крышке бочки. Размеры можно сделать на глаз. Если на глаз не можете – возьмите 170 мм расстояние между отверстиями. Теперь осталось сделать только сетку, и гриль-барбекю из бочки своими руками будет готово!

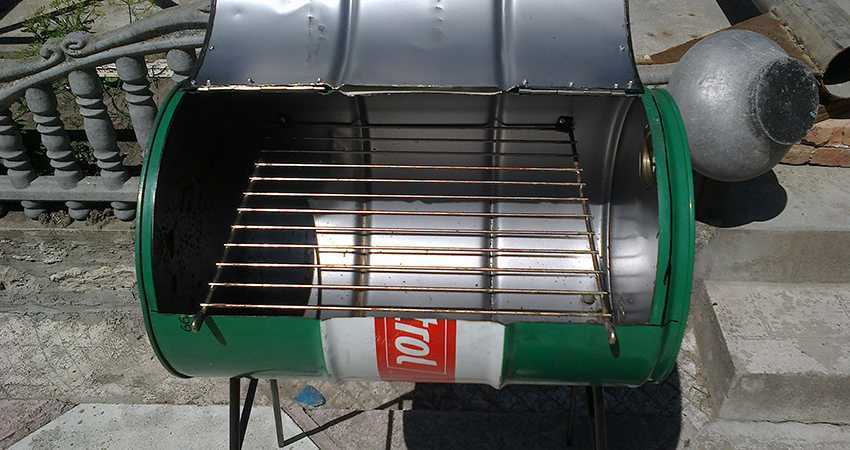

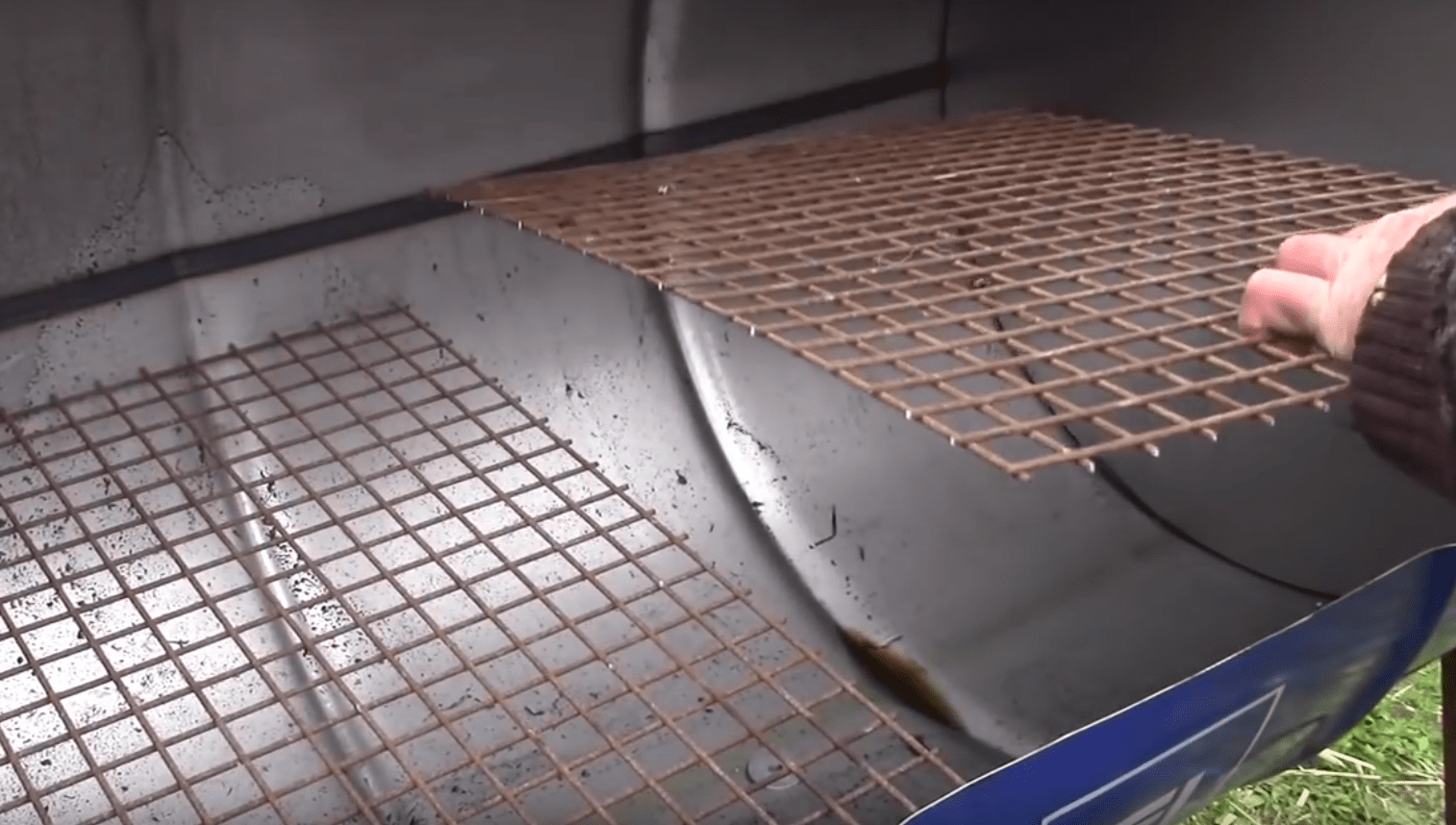

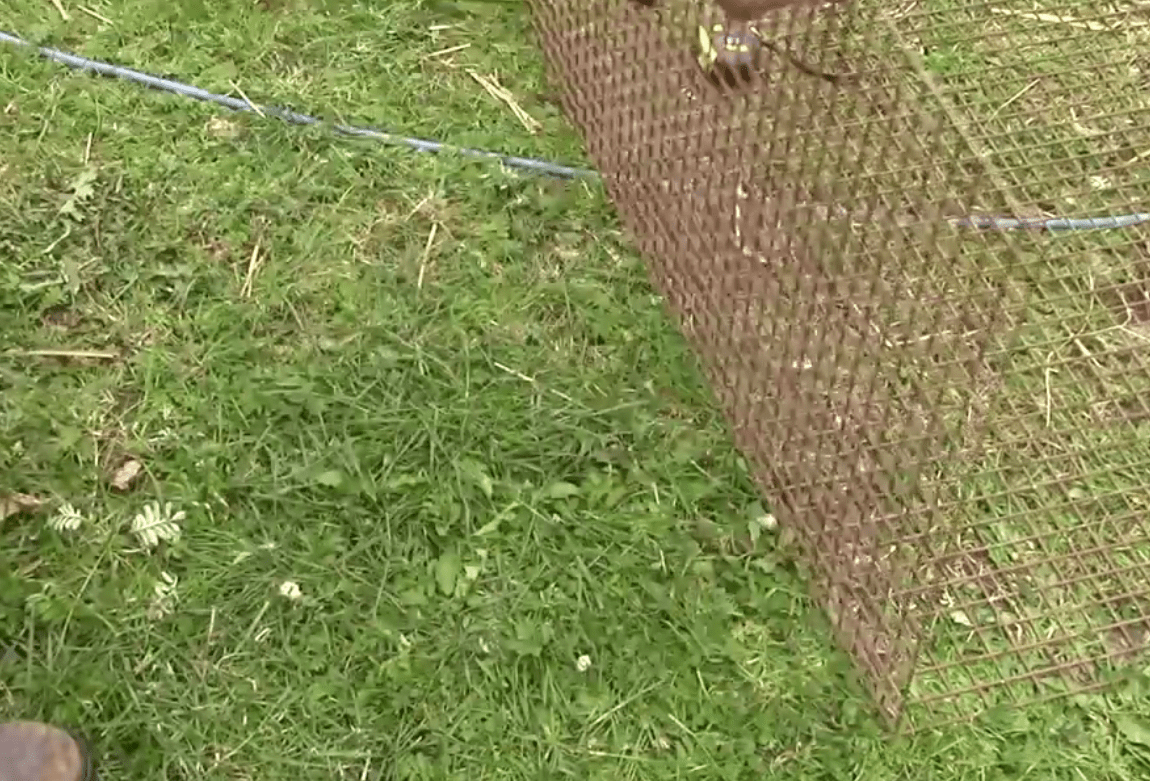

Далее нужна сетка для гриля. Чтобы установить сетку на правильную высоту в бочку её ширина должна быть 25 сантиметров. Воспользуемся кусачками и откусим интересующий нас кусок.

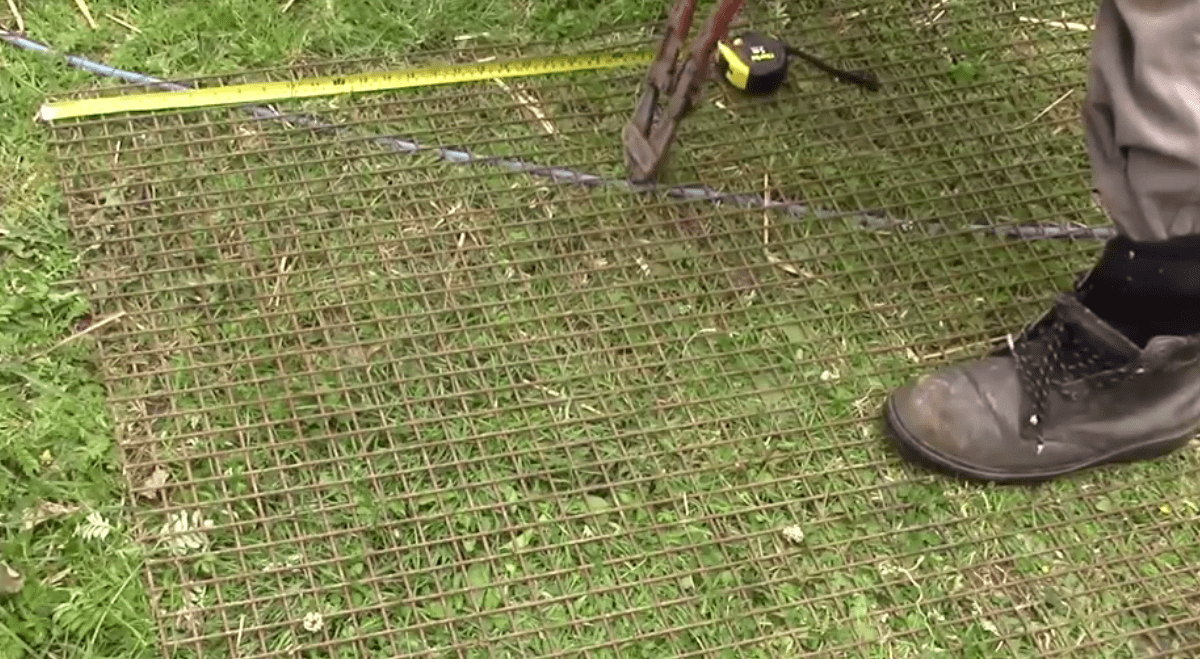

Далее раскатываем кусачками напополам и можно укладывать в гриль. Высота получится достаточной для жарки мяса, рыбы, сосисок или овощей.

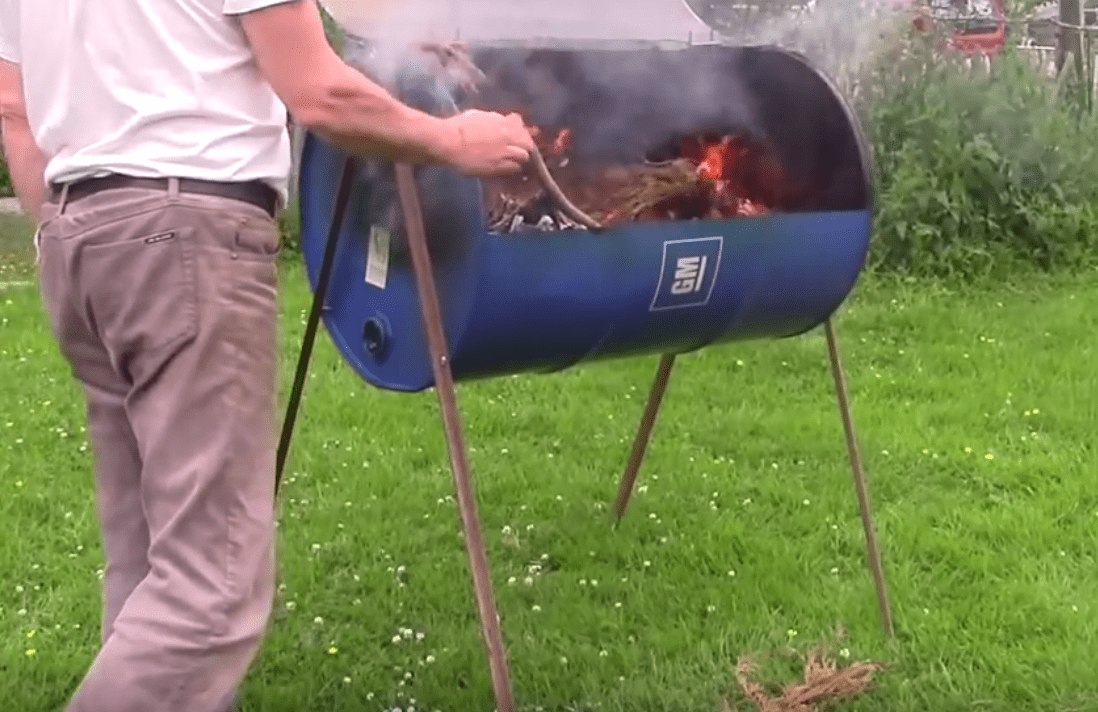

Далее все как обычно. Разжигаем дрова, накрываем крышкой, дожидаемся появления углей. После можем вставить сетки и начать готовить на вашем барбекю из металлической бочки!

Приятного аппетита!

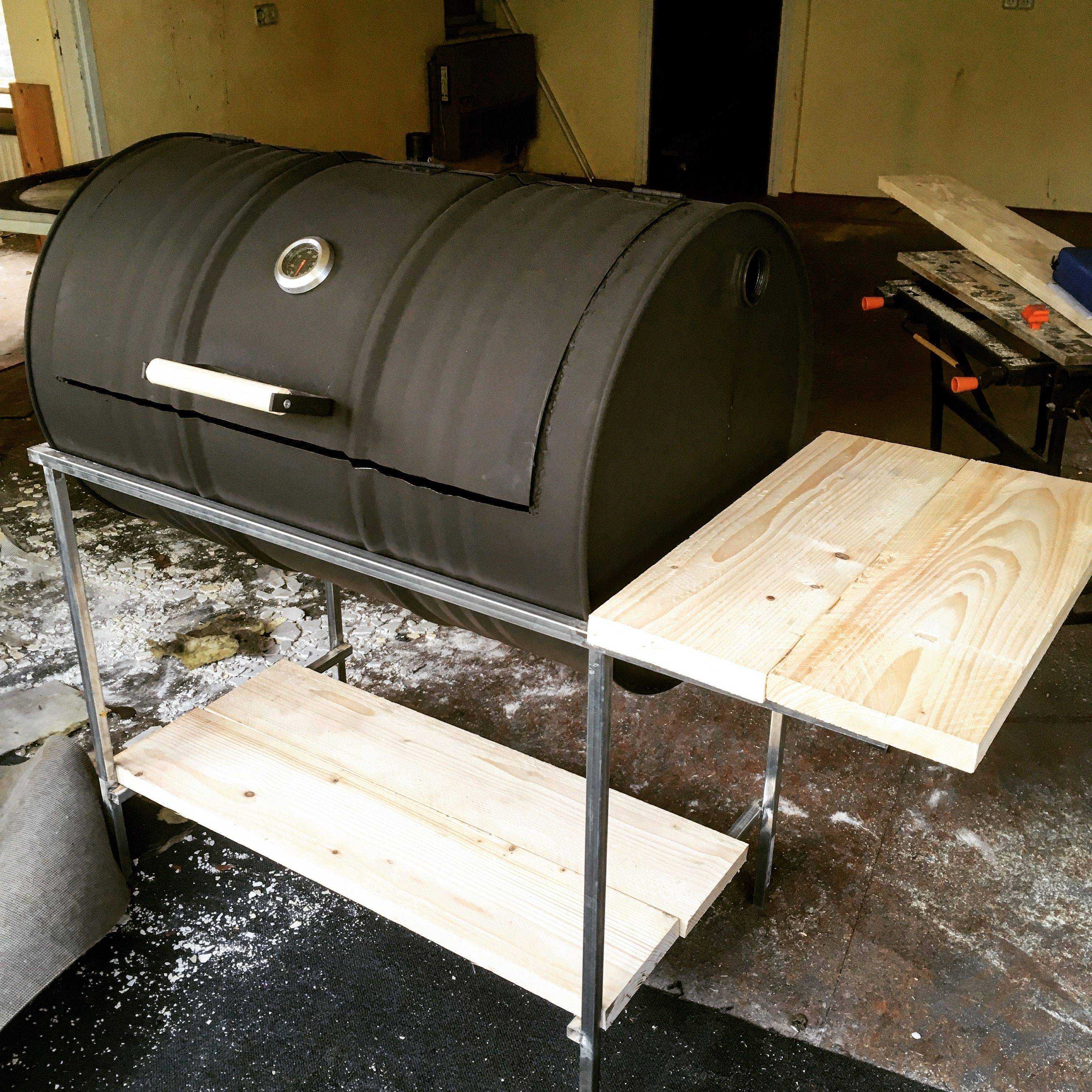

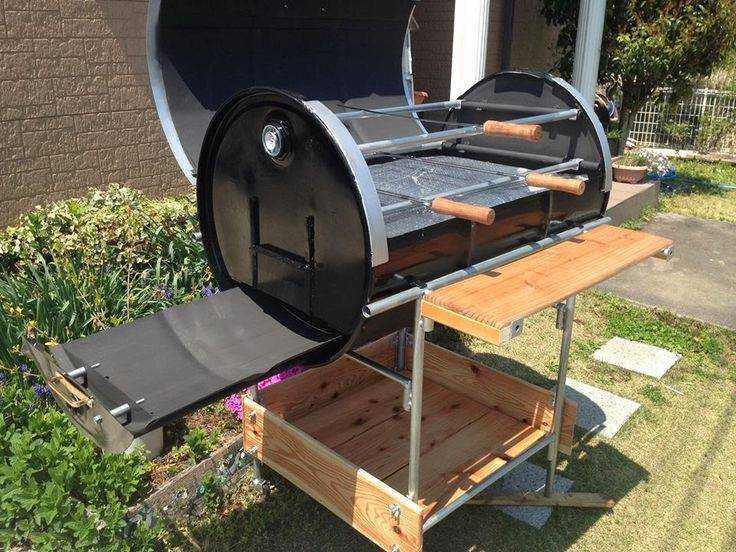

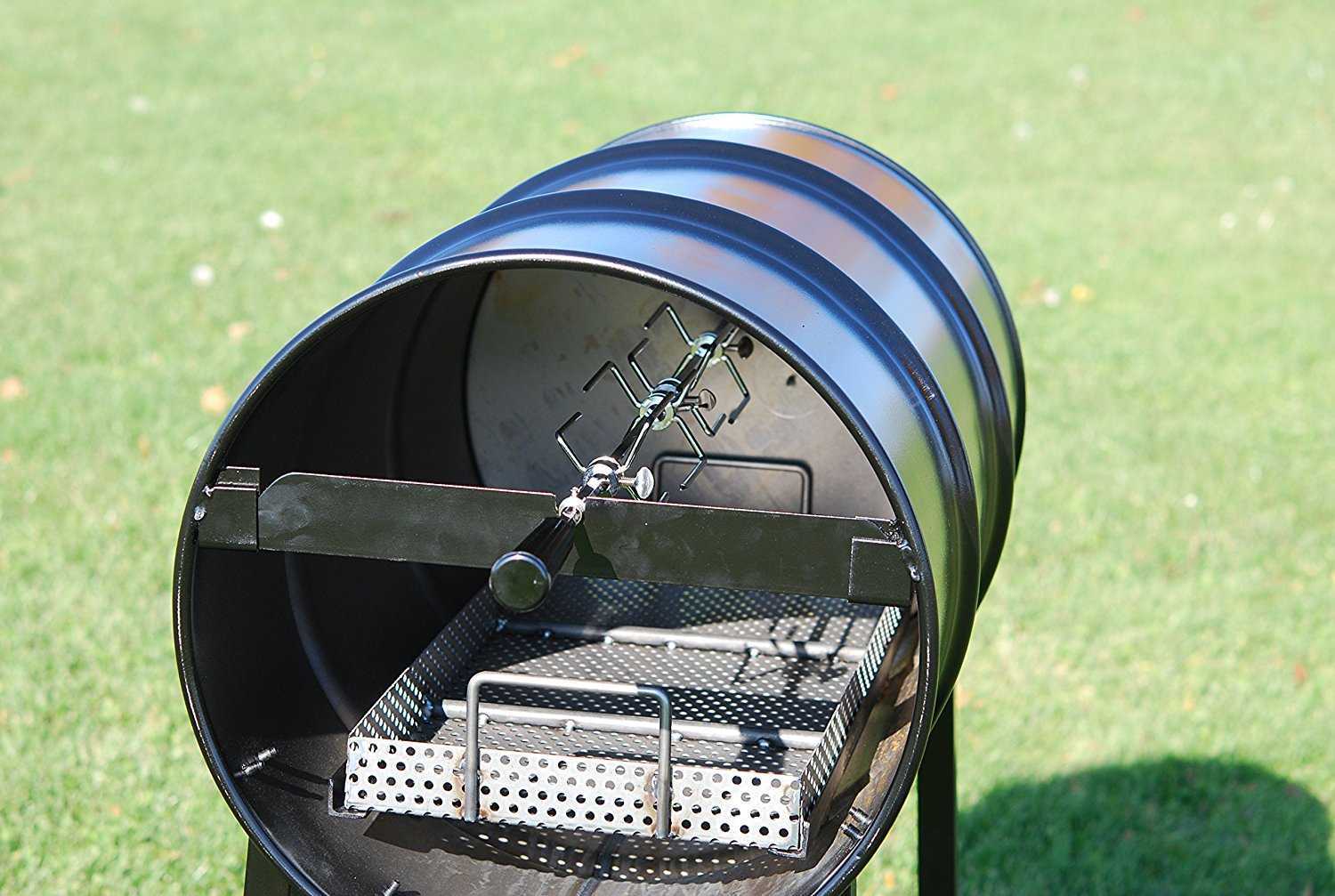

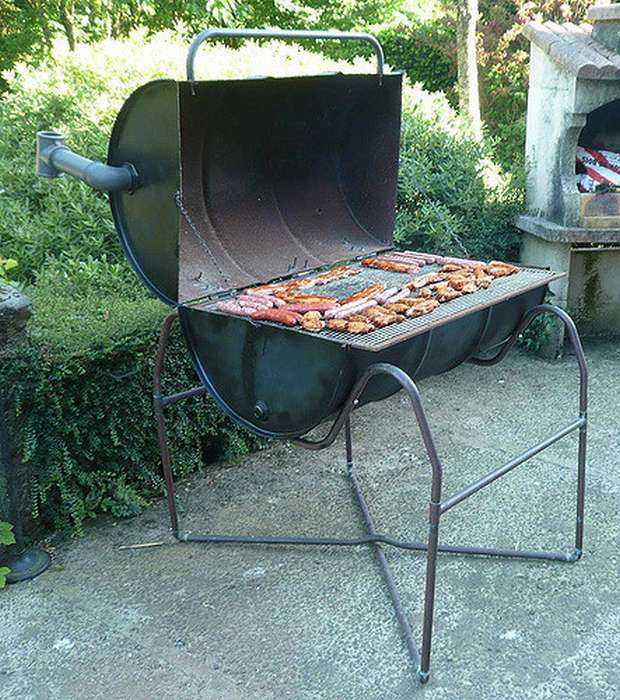

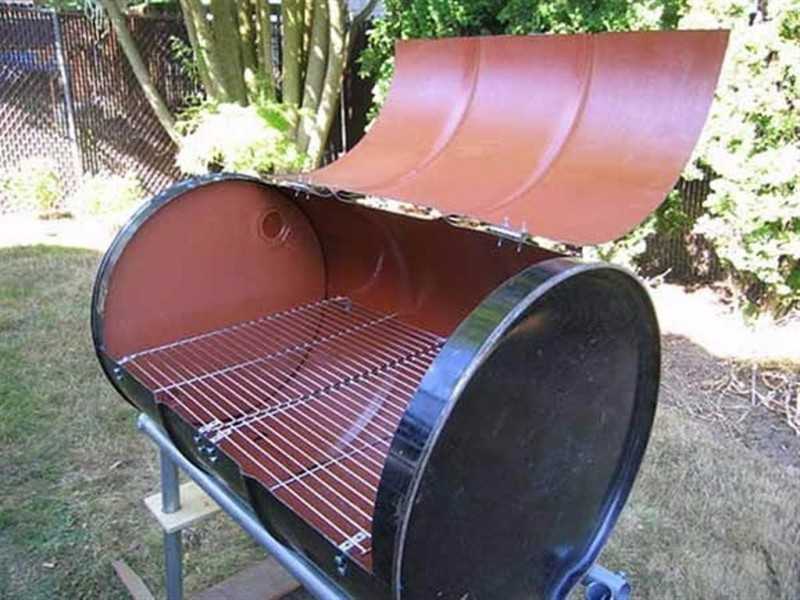

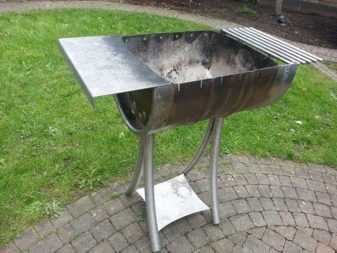

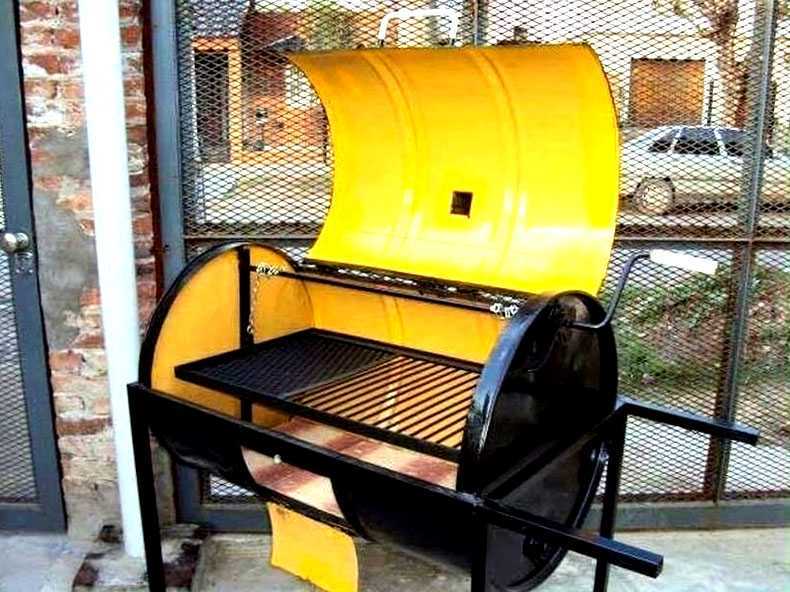

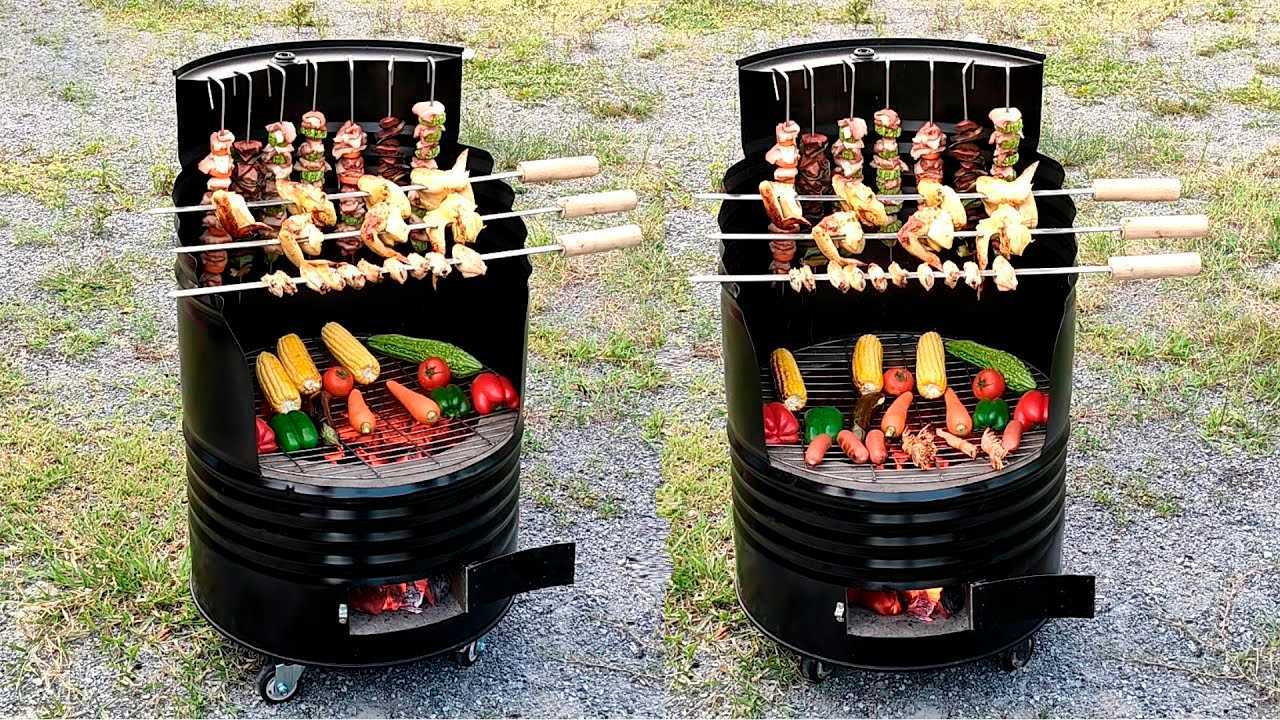

Предлагаем вам посмотреть на другие варианты фото барбекю-гриля из бочки.

Сварка петель, крышки, ручки

Закрепив мангал на прочном основании, переходят к следующему этапу. Чтобы не пришлось мучиться с открыванием горячей крышки, рекомендуется ее приварить к днищу конструкции. Если она будет несъемной, используют петли. Их приваривают или крепят с помощью болтов и гаек. Заклепки — не слишком подходящий вариант, потому что они выдерживают средние температуры и могут расплавиться под воздействием открытого пламени.

Если расположить петли в одном направлении, крышку в будущем при желании можно снять. Приваривая их в противоположном направлении, действуют иначе:

• выполняется крепление петель по одной стороне;
• затем надевают крышку;
• устанавливают петли на крышку с другой стороны и начинают приваривать к барбекюшнице.

В этом случае конструкция будет неразборной. Чтобы свободно пользоваться мангалом-барбекю, закрепляют ручку. Она располагается по центру металлической крышки. Этот элемент можно приварить, что надежнее, или соединить посредством стандартного крепежа. Второй вариант предполагает необходимость сверления двух отверстий на крышке. Здесь устанавливается ручка. Желательно, чтобы она была из металла. Деревянные элементы быстро прогорят и могут подгнить, так как готовое изделие будет постоянно находиться под открытым небом.

Если конструкция используется только в качестве барбекю, можно приварить и решетку. Она обычно располагается непосредственно над округлым днищем. Конструкцию можно использовать и в виде мангала, тогда решетку лучше не крепить. На ребра бывшего баллона устанавливают магазинную барбекюшницу с ручкой. В таком положении закрыть крышку будет сложно из-за выступающих элементов крупногабаритной решетки. Ее также делают съемной, но тогда нужно рядом с кромками приварить уголки. На их нижние полочки укладывают решетку.

Ну, и видео всей проделанной работы.

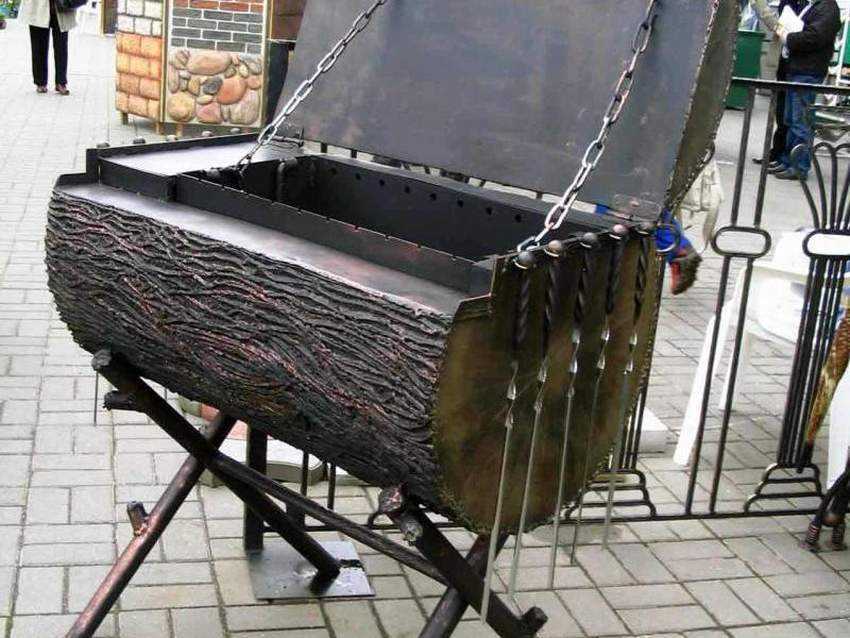

Можно даже постараться все сделать в виде паровоза, как на фотографии ниже.

Чтобы избежать полного распахивания крышки, можно приварить металлический прут или цепь. Благодаря этому данный элемент ограничивается в движении. Разрешается окрасить барбекю, но лучше делать это снаружи. Внутренняя часть все равно остается скрытой от глаз. Используют краски, устойчивые к воздействию высоких температур. Они должны выдерживать до 800?С. Краску рекомендуется наносить только после того, как поверхность будет покрыта специальной грунтовкой.

Достоинства и недостатки

К достоинствам мангала, изготовленного из металлической бочки, следует отнести:

• простота и надежность конструкции;
• универсальность, возможность изменить функционал за считанные секунды;
• равномерное распределение нагрева внутри всей емкости;
• уход за мангалом прост и не требует много времени;
• изделие можно перемещать по территории участка вручную;
• высокая ремонтопригодность.

Недостатки:

• склонность к коррозии. Это серьезная проблема, так как нанести защитное покрытие можно только особой краской, и то лишь на некоторое время;
• сильный нагрев всего корпуса.

Несмотря на некоторые недостатки, мангалы из бочек становятся популярными и предпочтительными вариантами конструкции. Пользователей привлекает простота и высокая скорость сборки, а также возможность использовать разные функциональные возможности, практически ничего не меняя в конструкции мангала.

Дополнительные функции и декорирование

Перед тем как сделать барбекю для загородного участка, следует определиться с режимом эксплуатации:

1. стационарный очаг – обычно оборудуется навесной столешницей, полками, поленницей, дымоходом и навесом;
2. передвижное барбекю – кроме перечисленных опций имеет колеса на 2–4 ножках;
3. многофункциональный гриль-коптильня – пристраивается дополнительный отсек дымогенератора.

А потом уже плаинруем, какие элементы там будут присутствовать. При этом добавочными опциями считаются:

1. столешница – обычно крепится кронштейнами перед крышкой жаровни;
2. полки – развешиваются по бокам возле днища бочки;
3. поленница – расположена под бочкой, защищена сзади козырьком;

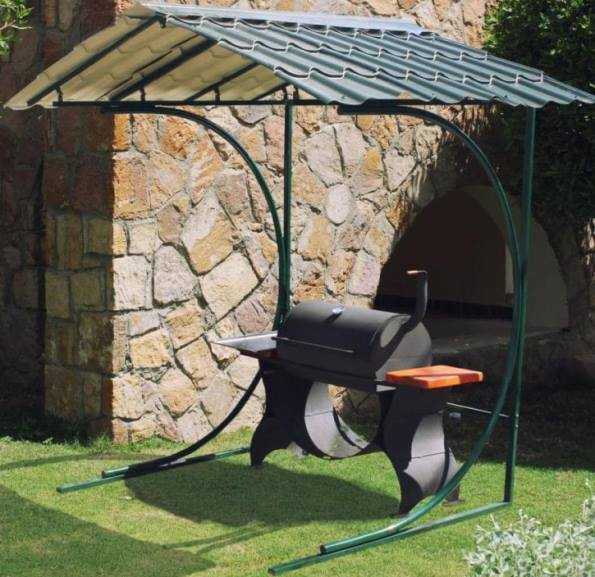

4. навес/козырек – из негорючих материалов на отдельных стойках;
5. вытяжка – обычно с естественной тягой в форме конической или пирамидальной конструкции из оцинковки.

Декорируются металлические барбекюшницы витыми, коваными элементами. Реже оригинальная конфигурация придается корпусу сооружения. Например, при использовании толстостенной трубы владелец может обыграть конструкцию в виде пушки-мортиры или старинного паровоза. Готовым вариантом декора является столешница б/у швейной машинки, обычно украшенная ковкой.

Таким образом, если есть труба большого диаметра или стандартная бочка на 200 л, домашний мастер может соорудить барбекю собственными руками. При этом следует соблюдать требования из вышеприведенной инструкции.

Правила по окрашиванию

После выполнения всех сварочных и сборочных работ можем заняться внешним видом агрегата. Учитывая то, что мангал во время работы будет подвержен воздействию огня и дыма, выберем темный цвет окраски для всей конструкции. Обычно используют черный цвет. Чтобы краска могла долгое время препятствовать коррозии, тщательно обезжирим все поверхности мангала. Краска должна применяться только термостойкая. Наносить ее лучше всего из пульвелизатора под давлением.

После высыхания краски агрегат готов к эксплуатации. Осталось заправить его продуктами, дровами или углем.

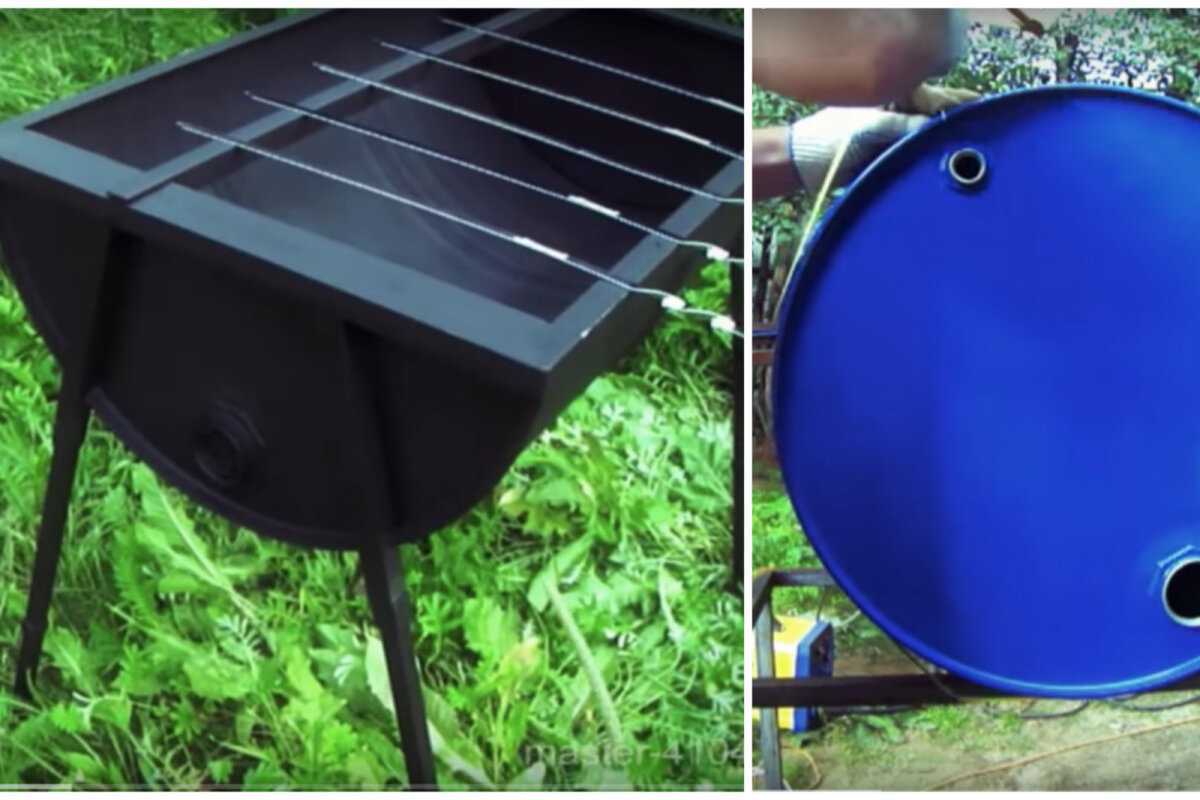

Делаем мангал барбекю из 200 литровой металлической бочки, подробная инструкция с фото.

Практичный мангал барбекю можно изготовить своими руками из обычной бочки при этом выглядеть он будет ничуть не хуже покупных вариантов барбекю.

Не забываем при работе с болгаркой одеть защитные очки.

Теперь нам нужно укрепить борта и сделать рамку под размер края отрезанной половины бочки.

Измеряем ширину бочки, добавляем 10 мм и отрезаем уголок такой длины, углы стыковки будущей рамы нужно отрезать под углом 45 градусов.

Нарезаем из уголка две длинные боковины и также края срезаем под углом 45 градусов. Собираем раму в перевёрнутом виде и прихватываем сваркой, примеряем бочку, если нет перекосов, окончательно свариваем раму. Чтобы приварить к раме короткие боковины бочки можно использовать куски квадратной трубы.

Теперь нужно изготовить ножки для барбекю.

Берём квадратную трубу и отрезаем 4 куска длиной примерно 120 см. Один край каждой ножки отрезаем со скосом в 15 градусов, второй срез прямой.

Вставляем ножки скошенным углом к раме, расстояние от края рамы до ножки — 17 см.

Размечаем на кантике бочки места под ножки и выпиливаем болгаркой пропилы до глубины корпуса бочки. Пропилы должны быть точно под ширину трубы.

Вставляем ножки в пропилы и свариваем всю конструкцию, бочку к раме привариваем в местах выпуклых ребер.

Отрезаем металлические ленты под ширину мангала и привариваем их по краям с внутренней стороны бочки. Из уголка изготовляем сдвижной упор под шампура. Теперь упор можно сдвигать под размер шампуров.

Следующий этап – шлифовка выступающих кусков сварки.

Теперь бочку нужно очистить от ржавчины и обжечь краску. Обжиг можно сделать газовой горелкой или залить немного дизельного топлива в бочку и поджечь. Краска выгорает и отслаивается. Остатки выгоревшей краски счищаем металлической щёткой.

В днище бочки нужно сделать несколько небольших отверстий на случай попадания воды.

Заключительный этап – окрашиваем всю конструкцию термостойкой краской в несколько слоёв. Красить желательно краскопультом.

Через сутки мангал будет готов к использованию, для приготовления барбекю на мангал достаточно установить решётку из нержавейки.

Как видите из обычной бочки можно изготовить практичное барбекю, рассчитанное на большой объём приготовляемого мяса.

Имея дачный участок, большинство владельцев думают об установке мангала. К тому же полноценный отдых характеризуется приготовлением барбекю и шашлыков не обойтись без печи-мангала.

Для шашлыков может подойти простой мангал из пары кирпичей, но сочное барбекю на таком сооружении не приготовишь.

Можно приобрести готовый мангал или сделать его самостоятельно. Вопрос стоит только с выбором типа мангала, который может быть передвижным или стационарным.

Для производства стационарного мангала используется бетон или кирпич. Передвижная печь выполняется из металла.

Как сделать своими руками?

Для начала правильно подберите место для стационарной конструкции. Рядом с ней не должно быть деревянных и других огнеопасных объектов. Также не рекомендуется размещать мангал рядом с посадками и клумбами, так как жаркий воздух может негативно сказаться на их вегетации.

Преимущества самодельного мангала перед магазинным очевидны: такой мангал статичен и основателен. Вы можете быть уверенными, что шашлычница не завалится или случайно не перевернется, как часто случается с тонконогими купленными собратьями. Высоту ног и рамы вы можете отрегулировать и сделать соответственно с высотой ваших домочадцев, чтобы никому не пришлось стоять у шашлыков в согнутом положении. Да и размеры мангала-бочки значительно превосходят стандартные мини-конструкции из магазина, а, значит, шашлыков хватит на всех.

Самодельный мангал-бочка может быть без крышки или с мини-дверцей. Обе разновидности позволяют не только жарить мясо на открытом огне, но и готовить овощи, рыбу и птицу на барбекю-решетке. А усовершенствованные бочки имеют и функцию гриля, для этого достаточно в конструкции мангала предусмотреть стойки для вертела. При желании на открытом огне можно готовить и блюда в металлической или чугунной посуде.

Рассмотрим процесс изготовления.

Обычно для монтажа металлического мангала используют бочки из-под ГСМ. Мангал может быть большим или маленьким – размером 200 или 60 литров. Высота мангала составляет около 1 метра. Для того чтобы работы по монтажу конструкции прошли максимально быстро и просто, сделайте чертеж мангала, точно выверив все размеры. Стоит поэтапно следовать плану, тогда вы сможете сэкономить массу времени и обрадовать домочадцев и друзей вкусным шашлыком как можно быстрее.

• Сначала соорудите рамную конструкцию по размеру бочки, при этом продумайте стойки для боковой части. Для возможности транспортировки на участке можно присоединить к раме колёса. Бочку разместите на раме, продумав сливное отверстие наверху под углом в 30 градусов. К нему при необходимости можно присоединить вытяжную трубу.
• На бочке начертите отверстие в форме прямоугольника – это будет впоследствии крышка мангала. Она вырезается болгаркой, а после этого к ней прикрепляются дверные петли, чтобы крышка могла открываться и закрываться. Для обеспечения дополнительной тяги просверлите отверстия в боковых частях мангала. Остается прикрепить ручку и поставить дымоход на сливное отверстие. А для возможности жарки на барбекю, установите решётку из нержавейки.

Что касается внутренней части конструкции, нужно сделать опоры для шампуров. Для этого вырежьте 2 металлических уголка по длине бочки и сделайте надрезы в 10 см друг от друга. Затем приварите эти заготовки изнутри. А для того чтобы бочка эстетически выглядела лучше, покрасьте конструкцию специальной жаростойкой краской из краскопульта. Для этого можно использовать порошковые термокраски, кремнийорганические эмали или даже «неубиваемую» краску для автомобильных глушителей, которая, к тому же экологична.

Для долговечности конструкции специалисты рекомендуют наносить состав в несколько слоев. И уже всего через 24 часа можно использовать свое творение для приготовления шашлыков или барбекю.

А для придания мангалу «домашнего» вида и для дополнительной практичности и удобства стоит установить на нем всевозможные полочки, где можно держать посуду с маринованным мясом или тарелки. Это сделает процесс жарки шашлыка еще более комфортным.

Создание рамы

Рама, или подставка, должна иметь высоту, удобную для владельца. Оптимальным вариантом считается 0,9-1 м (считая вместе с мангалом), но для каждого человека существуют свои предпочтения. Вариантов конструкции рамы может быть много:

• Крестовина из двух прямоугольных рам, соединенных в средней части.
• Полукружья с ножками, в которые укладывается бочка.
• Обычные опоры, соединенные прямоугольной горизонтально расположенной рамой, внутрь которой устанавливается барбекю (мангал).

Возможны и другие варианты.

Существенных преимуществ одного способа перед другим нет, выбор определяется вкусом и личными предпочтениями владельца.

Как сделать складной мангал

Мангал походный складной должен быть надёжным, компактным, долговечным. Для самостоятельного изготовления мы рассмотрим две популярные модели:

1. Простая модель, разбирающаяся на 5 отдельных элементов.
2. Складной мангал чемодан.

Подготовка инструментов и материала

Подготовительные работы для обоих вариантов аналогичны. Для изготовления и сборки понадобятся следующие инструменты и материалы:

• болгарка и круги;
• дрель со сверлами по металлу;
• ножницы по металлу;
• линейки, рулетка;
• чертежи;
• листовой металл.

Кроме того, для второго варианта дополнительно нужны:

• сварочный аппарат с электродами;
• приспособления для нарезки резьбы;
• пруты арматуры, труба круглого сечения.

Выбор металла

За основу складного мангала в обоих случаях можно взять лист нержавейки или жароупорной стали толщиной от 2 до 5 мм. Сталь толщиной 2 мм может подойти для первого варианта, однако конструкция долго не прослужит, особенно если в нее загружать не уголь, а дрова. Рациональнее взять лист 3 мм.

Для второго варианта двухмиллиметровый лист не рекомендуется, так как при сварке и эксплуатации его может повести, что затруднит сборку и складывание. Чтобы мангал походный складной прослужил долго, используем листовую жаропрочную сталь толщиной не менее 3 мм, а еще лучше — нержавеющую сталь: для днища толщиной 5 мм, для боковин – 3 мм. Нержавейка благодаря своим антикоррозионным и прочностным свойствам будет держать форму при высоких температурах, не покрываться ржавчиной, хорошо удерживать тепло, передавая его готовящимся блюдам.

Простой походный мангал своими руками

Первая предлагаемая самодельная конструкция подойдёт для 6-12 шампуров. Она собирается за счет системы пазов и не требует применения сварочных работ и крепежа.

Рекомендуемые размеры:

• ширина – 280 мм;
• длина – 350 мм;
• высота изделия – 240 мм;
• глубина жаровни – 150 мм.

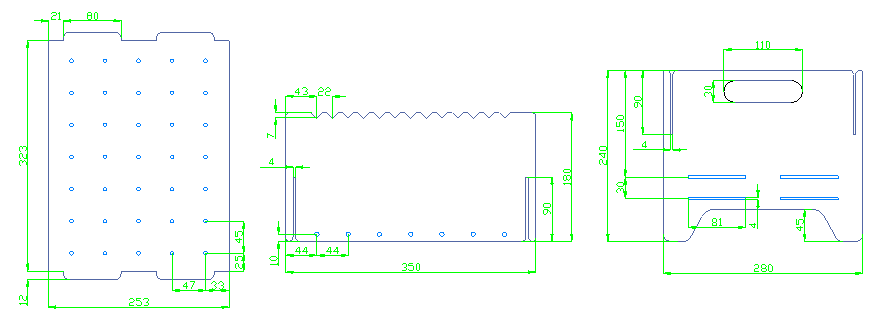

Чертежи с размерами

Чтобы сделать самодельную жаровню необходимо перенести чертёжи на лист металла, разметить места пазов и отверстий. Ниже представлен чертеж одного из вариантов изделия.

Скачать чертеж в формате *.dxf.

Алгоритм изготовления

1. Из листа металла болгаркой вырезают 2 продольные и 2 боковые стенки с фиксирующими выступами. В них прорезают вертикальные пазы шириной, равной толщине листа, глубиной 90 мм.
2. Вырезают днище изделия. В нем сверлят отверстия для доступа воздуха диаметром 10 мм, расстояние между осями до 50 мм.
3. Детали шлифуют.
4. Собирают мангал из железа в единую конструкцию, проверяют ее функциональность. Это поможет отыскать недостатки, и, если они обнаружатся, практически сразу убрать их, подогнав конструкцию.
5. При желании можно окрасить изделие огнеупорной краской из баллона.

Готовое изделие:

Для изготовления составных частей также можно заказать алмазную резку, которая обеспечивает высокую точность изготовления деталей и упрощает сборку. В этом случае можно получить модели, у которой отверстия для поддува воздуха — фигурные прорези и оригинальные надписи.

Мангал дипломат своими руками

Описание изготовления вот такой тонкой модели:

Рекомендуемые габаритные размеры мангала чемодана:

Характеристика	В сложенном виде	В рабочем положении
Длина, мм	590	590
Высота, мм	—	320
Ширина, мм	300	300
Глубина, мм	14	168
Высота ножек, мм	—	280

Чертеж с размерами для изготовления своими руками:

Скачать чертеж в формате *.dxf.

Схема изготовления складного мангала из нержавейки

1. Переносим чертеж с размерами на лист нержавейки. Размечаем габаритные размеры деталей, центры отверстий, линии сгиба.
2. Сверлим отверстия.
3. Намечаем болгаркой линии сгиба.
4. Раскраиваем металл.
5. Зажимаем длинные боковые стенки в тиски и отгибаем бортики по линиям сгиба.
6. Изготавливаем оси для поворотных частей:— отрезаем болгаркой куски трубы и прута;— вставляем заглушки в верхнюю часть трубы и через отверстия привариваем;— зачищаем места сварки болгаркой.
7. Привариваем трубу ко дну.
8. Надеваем на оси с 2-х сторон трубы боковые стенки с отверстием и свариваем конструкцию откидной створки чемодана.
9. Также изготавливаем вторую створку.
10. Устанавливаем короткие боковые стенки, с внутренних сторон привариваем упоры.
11. По двум длинным боковинам с внутренней стороны привариваем две планки для прочности.
12. Болгаркой прорезаем пазы для шампуров.
13. На лицевой стороне размечаем и прорезаем 4 паза под ручку-фиксатор.
14. Изготавливаем н-образную конструкцию съемных ножек из круглого прута.

Мангал из кирпича в беседке

Если устанавливать кирпичный барбекю собираетесь в беседке, предложенные выше варианты не подойдут — дым будет весь под крышей, что радости вам не добавит. Для беседок нужен мангал с вытяжной трубой. Это сооружение более сложное, но и такой вариант вполне можете сделать самостоятельно. Приведенную ниже порядовку мангала из кирпича для беседки  своими руками сложить тоже не очень сложно. Она также, как и первая, имеет ровный свод, что намного проще делать при отсутствии опыта.

Размеры и материалы

Этот мангал/барбекю из кирпича имеет средние размеры:

• ширина 150 см;
• глубина 75 см;
• общая высота до начала дымоотводящей трубы 217,5 см.

Внешний вид и разрезы мангала из кирпича. Его можно сделать саомстоятельно в беседке

Для кладки можно использовать керамический полнотелый кирпич. Для зоны, где будет гореть огонь, можно (но не обязательно) использовать шамотный кирпич. На рисунке он обозначен светло-желтым цветом.

Кладку «холодного» пояса — до 11 ряда включительно — можно делать на цементно-песчаный раствор (1:3). Далее нужно использовать глиняно-песчаный. Толщина шва в любом случае 5-7 мм. Ее выдерживать точно.

Конструктивно этот мангал состоит из трех «холодных» отсеков, в которых можно хранить дрова и использовать для хозяйственных мелочей. «Горячая» зона начинается с 12-го ряда. Тут разводят огонь, устанавливают решетку под барбекю или стойки для шашлыков.

Порядовка и пояснения

Порядовка этого мангала из кирпича чуть сложнее, потому пояснения нужны. Первый ряд выкладывается на одном уровне с полом беседки. Если фундамент у вас получился низким, поднимать его можно тоже кирпичами, уложенными на цементный раствор.

Порядовка мангала из кирпича для беседки

Следующие четыре ряда кладут с перевязкой. Это будет дровник — область, где удобно складывать дрова.  На пятый ряд сверху укладывают три полосы металла толщиной 3 мм, шириной 50 мм. Они будут служить опорой кирпичам следующего ряда. Шестой и седьмой ряды укладываете по схеме.

В 8-ом ряду начинается формирование двух камер для хозяйственных мелочей. Внимательно смотрите на расположение швов. Это принципиально: ни один не должен совпадать со швом нижнего ряда. Только так кирпичная стенка будет достаточно прочной. Там, где это требуется по схеме, кирпичи обрезают: используют половинки и даже четвертушки.

В 11-м ряду среднюю стенку уже не ставят, зато поверх снова кладут полосы металла: на них будет опираться следующий ряд, перекрывающий хозяйственный отсек. 12-й ряд по размерам чуть больше всех расположенных ниже: по задней стенке все идет ровно, а впереди кирпичи выступают примерно на 3 см.

13-й ряд выкладывается тоже сплошным. На нем будет устанавливаться жаровня. По размерам он еще немного больше предыдущего.

Средняя часть порядовки: формируем зону очага

Следующими рядами формируется «горячая» зона — тут будет гореть огонь. По размеру эта зона меньше, чем все нижележащие ряды. Чтобы сделать ее более стойкой к воздействию огня, ее обкладывают шамотным кирпичом, поставленным на узкую сторону. По размерам он не совпадает с керамическим и высота рядов и швы будут разными. Не обращайте на это внимания, выкладывая его независимо от керамического. Просто соблюдайте чередование, как указано на схемах.

В 21-м ряду укладывается стальной уголок. Использовать можно из черной или нержавеющей стали толщиной 3-4 мм. Размеры уголка 40*40 мм или 50*50 мм. Длинна  — от середины кирпича справа до середины того, что находится слева. На этот уголок будет опираться передняя стенка дымоотводящей трубы.

Формирование трубы для отвода дыма от мангала

В 22-м ряду присутствует еще шамотный кирпич, а также появляется передняя стенка дымовой трубы, опирающаяся на уголок. По размерам этот ряд больше предыдущих: впереди кирпичи нависают над уголком на 3 см. Следующий ряд становится еще шире, а дальше идет постепенное уменьшение. Ряд от ряда дымовой канал становится уже. К 30 ряду формируется труба. Она поднимается над крышей беседки не менее чем на 50 см. При ее строительстве чередуете попеременно 30-й и 31-й ряды. НА этом мангал из кирпича своими руками можно считать построенным. Теперь нужно его подсушить без огня дней 5-7, а потом несколько дней понемногу топить, выпаривая воду из кладки.

Проще всего сделать мангал из газового баллона. Как, читайте в статье «Как сделать мангал из газового баллона, бочки, трубы»
