Преимущества мангала с крышей

Мангал с крышей

Достоинства закрытой модели:

пользоваться мангалом можно в любое время года:
готовящиеся продукты защищены от дождя и снега;
закрытый мангал меньше рассеивает тепло, поэтому для готовки нужно меньше топлива;
металл корпуса и крыши покрывают порошковой краской, что делает изделие нечувствительным к коррозии;
мангал оснащается дополнительными приспособлениями: подставкой для поленьев, столешницей, крышкой.

Недостатки тоже есть:

стоимость мангала довольно высока, особенно если эта модель украшена коваными элементами;
конструкция тяжелая, чаще всего передвигать ее с места на место нельзя.

Выпускают простые модели – только для гриля – и включающие дополнительные секции: с варочной поверхностью, с барбекю, с печкой.

Самодельный мангал создать не так уж сложно. Однако для этого нужно умение работать со сварочным аппаратом, так как сборка на болты исключена. Можно облегчить задачу, используя подручные предметы – металлический ящик, козырек.

Перед расчетами и проектированием чертежа необходимо определить, где будет размещаться дачный мангал – на улице или на террасе, в беседке. Размеры последнего намного меньше и кровля имеет другое строение.

Купить жаровню для дачи: фото кованых мангалов с крышей

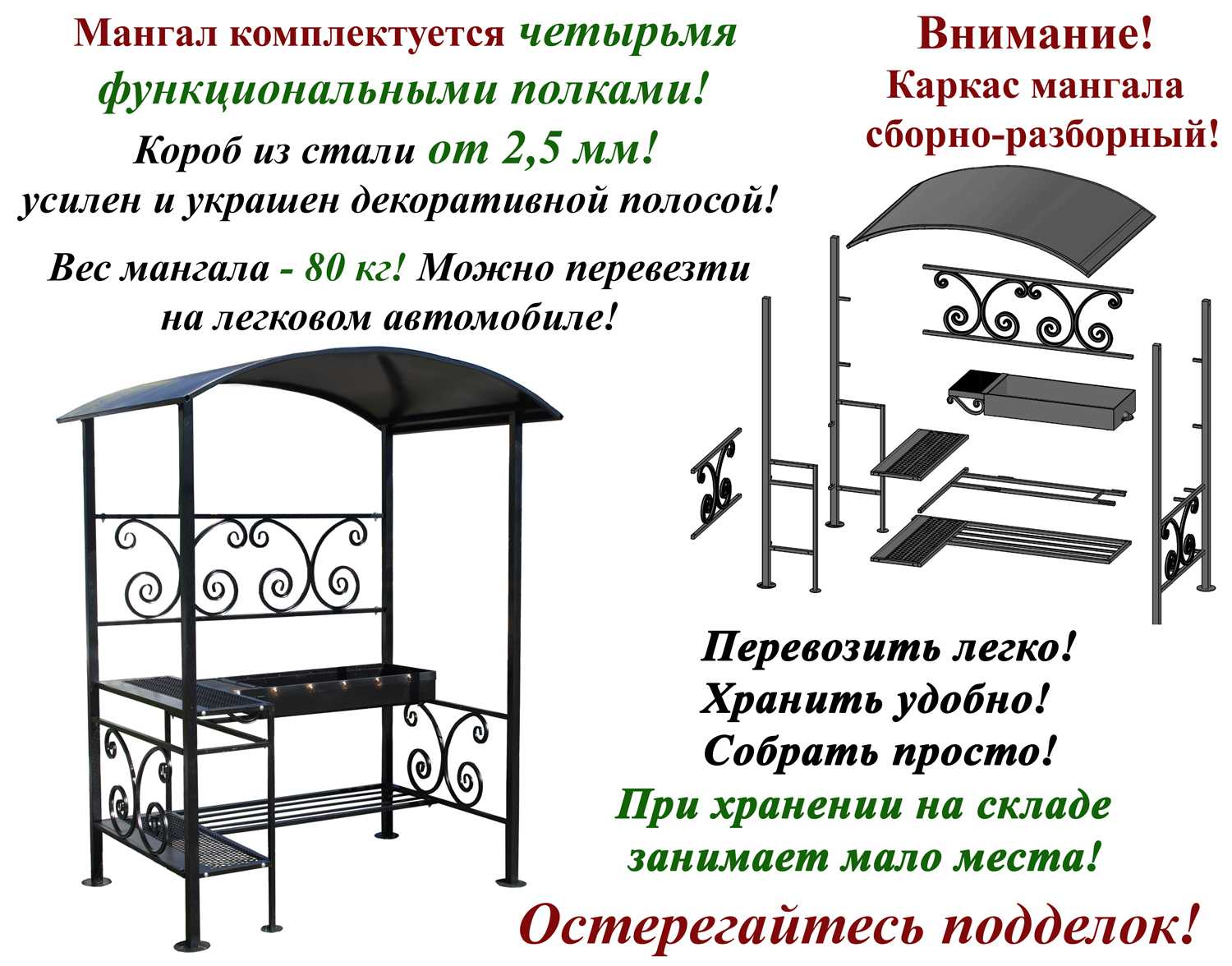

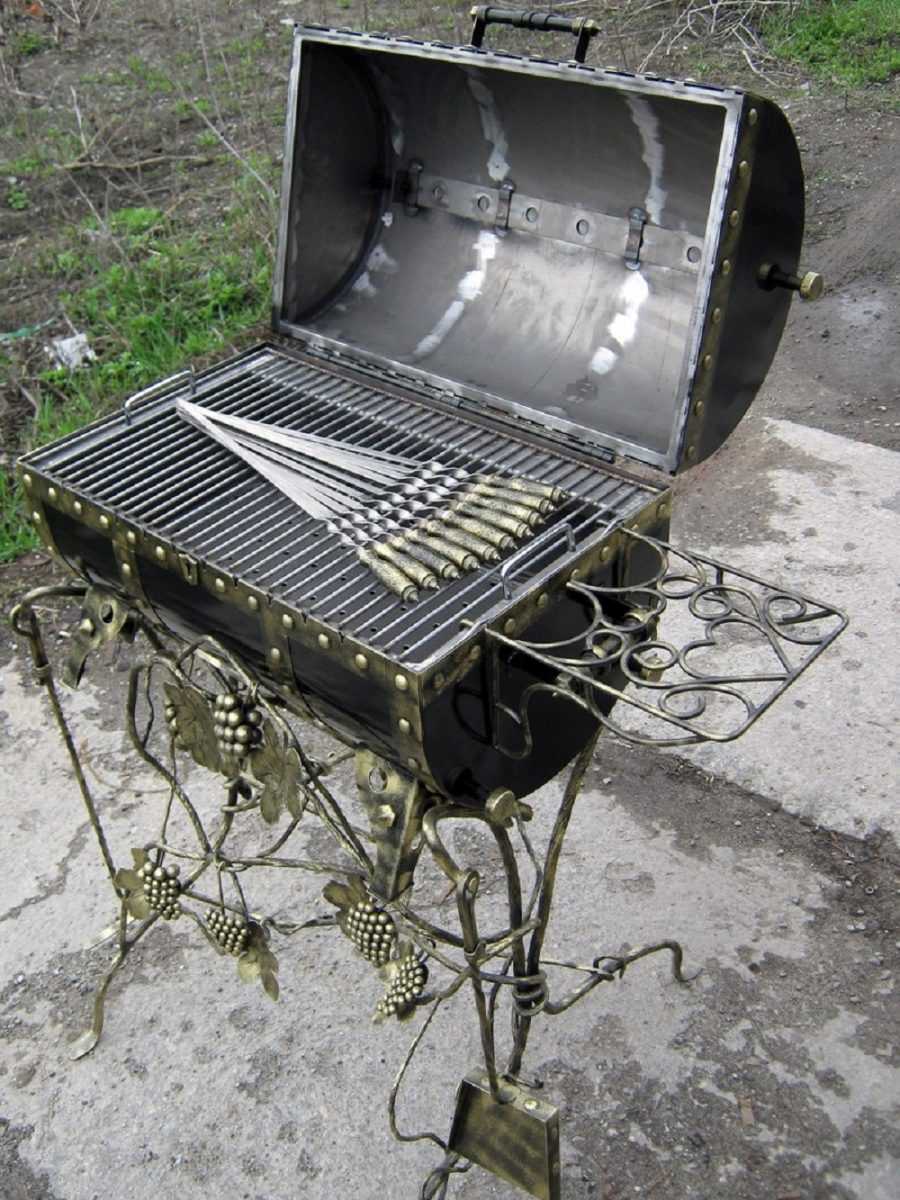

Кованые красивые мангалы для загородного дома можно купить, заказать у мастера или сделать своими руками. Изделие под заказ будет полностью отвечать вашим требованиям, но такая модель обойдется дороже. Можно сделать мангал самостоятельно. Это позволит приобрести полезное приспособление, потратив минимум средств.

Кованый мангал можно изготовить на заказ, купить готовый или сделать своими руками

Кованые мангалы с крышами относятся к профессиональным изделиям и отличаются надежностью, долговечностью и стильным внешним видом. Для их изготовления используется сталь толщиной от 2 до 5 мм. Благодаря этому мангалы сохраняют первозданное состояние на протяжении продолжительного времени активного использования.

Художественная ковка позволяет мангалу не только выполнять свою главную функцию – готовку, но и украшать пространство. Единственный недостаток таких моделей – их практически невозможно создать в домашних условиях.

В интернете можно найти много фото мангалов своими руками, а также чертежей, с помощью которых легко создать уникальную вещь. Не нужно проделывать сложные математические расчеты – достаточно уметь пользоваться сварочным аппаратом. Создать шедевр с использованием кованых деталей сможет только профессиональный кузнец.

Простое изделие несложно оснастить дополнительными функциями. Нелишней будет небольшая рабочая поверхность, на которую можно поставить миску или положить продукты. Мангал с казаном из металла требует наличия специальных подставок.

Красивый кованый мангал станет отличным украшением для загородного участка

Что касается больших каменных конструкций, то их также можно купить в готовом виде или заказать их сборку сразу на месте. В некотором роде такие модели даже проще сделать самому, чем металлические аналоги. Это связано с тем, что порядовая кладка кирпичей печи – задача, с которой способен справиться любой человек. С другой стороны, необходимо правильно организовать отток горячего воздуха и создать внутри печи оптимальную температуру.

Диапазон цен на изделия с навесом достаточно широк. Недорогие неразборные модели можно купить за 8-14 тыс. руб. Стоимость мангалов, декорированных художественной ковкой, стартует от 17 тыс. руб. и заканчивается 45 тыс. руб. В этом же диапазоне находятся цены на конструкции с небольшой печкой и чугунным казаном. Профессиональные модели с габаритной жаровней, оснащенные вертелом, коптильней и плитой, стоят от 60 тыс. руб.

Мастерим стационарные модели

Есть несколько способов. Они не очень сильно отличаются, но все-таки разница есть.

Способ первый: с минимумом сварных швов

Его можно использовать если у вас есть достаточно большой кусок металла, на котором поместится вся «развертка». В этом случае размечаете все выясненные выше размеры, вырезаете «лишние» углы. Потом места сгиба аккуратно подрезаете болгаркой: легче будет сгибать.

Начинаем все с нанесения размеров на лист металла, потом вырезаем лишние углы

Далее, начинаем работать сварочным аппаратом. Для сварки металла 2-3 мм лучше всего подходит инверторные сварочные аппараты. Наверное, мангал — лучшее изделие для начинающего сварщика. Тут не нужна герметичность швов. Дырки даже приветствуются — через них будет поступать воздух для горения. Наложив четыре шва, получаем готовый короб мангала.

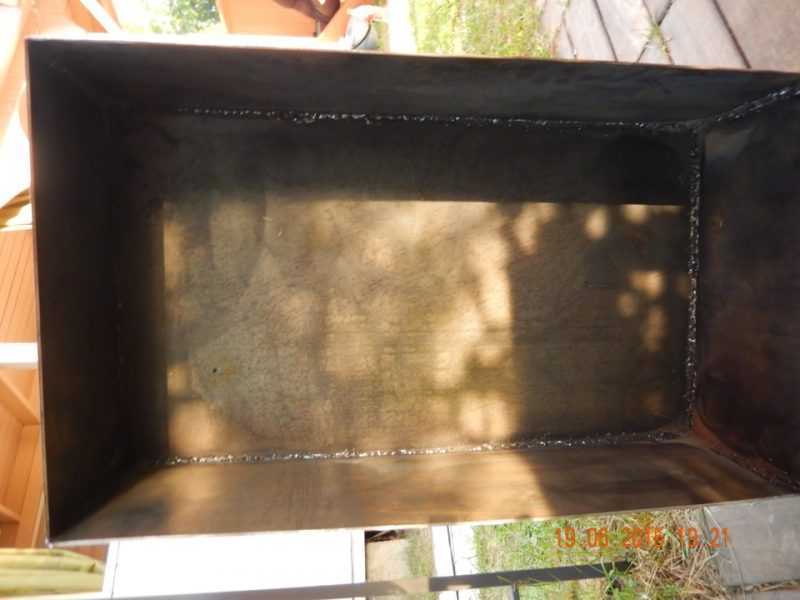

Сгибаете заготовку, потом завариваете швы

Если металл использован тонкий — 1,5-2 мм, дно и стенки может выгнуть. Чтобы этого не произошло, их можно усилить уголком или профильной трубой.

Дно и стенки можно усилить — чтобы их не выгибало от высоких температур

Далее осталось приварить только ножки. Они могут быть из уголков, или труб. Варианты разные, но оба можно использовать. Как приварить к металлическому мангалу ножки из труб смотрите на фото. Кстати, по такому же принципу можно сделать ножки у разборного мангала — подобрать диаметры так, чтобы они плотно входили. Или приварить ко дну гайки, а на гладкой арматуре соответствующего диаметра нарезать резьбу.

Как прикрепить к дну мангала из металла ножки из труб

Еще один способ сделать ножки из уголков или профильной трубы. Тут все еще проще: привариваете в углах.

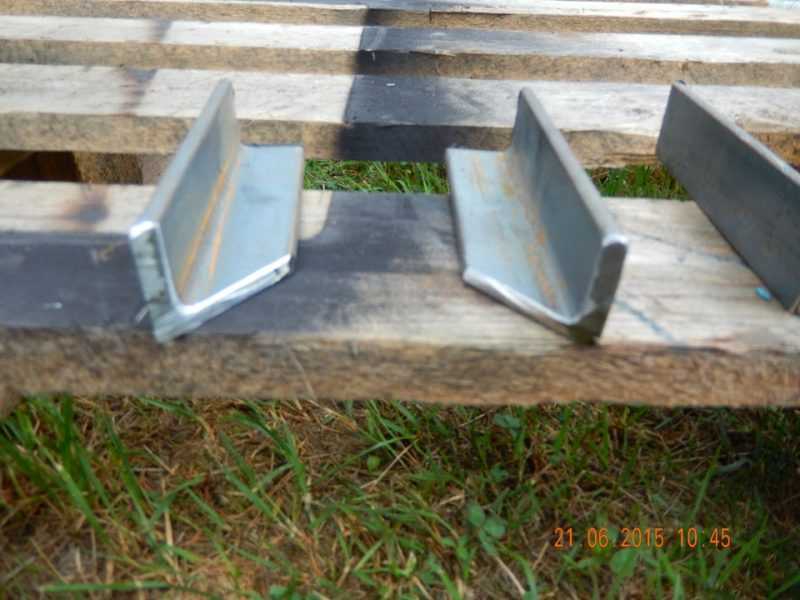

В качестве ножек для мангала можно использовать железный уголок или профильную трубу небольшого сечения

Способ второй: сварки много

Этот случай вам подходит, если у вас есть металл, но он в наличии небольшими кусками. Тогда просто нарезаете необходимые заготовки, а потом их свариваете. В этом случае, конечно, накладывать сварные швы нужно более качественно: их протяженность гораздо больше.

Второй способ сделать мангал из металла своими руками — нарезать все необходимые детали для короба и затем сварить

После того как короб собран, остается приварить ножки. Тут никаких отличий нет. Несколько вариантов описано выше.

Способ третий: на каркасе из уголков

От второго варианта отличается последовательность действий. Возможно, это более правильный способ: тут есть каркас, который не даст металлу выгнуться. Вообще, такой самодельный мангал получается более прочным. После последовательность работы такая:

свариваете каркас из уголков (на фото слева) или профильной трубы (на фото справа)
к нему привариваете дно, и после — стенки.

Эти мангалы из металла сделаны на каркасе

Ну, и если делаете мангал для себя, своими руками, может имеет смысл предусмотреть для комфорта столешницу и/или раму для укладки шампуров, как на фото ниже. Жаровня по верхнему краю усилена профильной трубой. Усиление сварено так, чтобы можно было вставлять «дополнения». Так что и столик и подставка под шампура — может вставляться или нет по желанию.

Самодельный мангал из металла с опциями: столиком и подставкой для шампуров

А для тех, кто любит все делать основательно, есть идея железного мангала под навесом. Замечательно сделано. Такой металлический мангал с крышей своими руками сделал начинающий сварщик. Этот проект он использовал для тренировки: учился варить инверторной сваркой. Очень хорошая идея, да и исполнение неплохое.

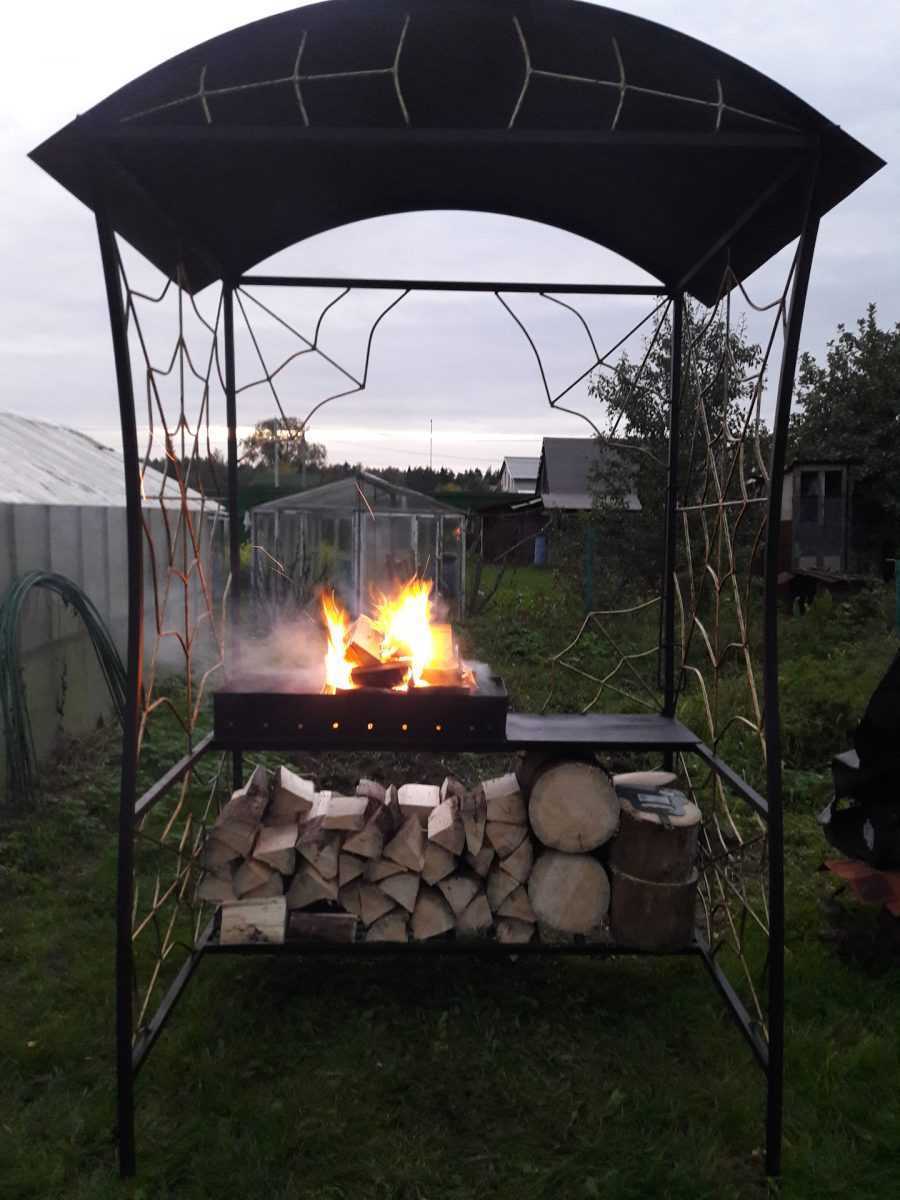

Самодельный мангал под навесом с «кухонным» уголком

https://youtube.com/watch?v=9nkta7qtpFk

Как изготовить мангал самому

Смотря на магазинные варианты становится ясно, что ничего сложного в изготовлении собственного мангала нет. Однако, чтобы сделать его действительно надежным и качественным, необходимо подойти к вопросу максимально ответственно. Первоначально необходимо составить чертежи мангала, они должны учитывать его высоту, ширину, толщину стенок, разъемы для шампуров, примерную нагрузку.

В зависимости от потребностей, мангалы могут быть стационарными и переносными. В первом случае, за счет большого размера можно приготовить большое количество мяса за меньший срок. Он отлично подойдет для дачи. Однако, если выезды на природу не являются чем-то обыденным и повседневным, а собственной дачи нет, вполне подойдет переносной вариант.

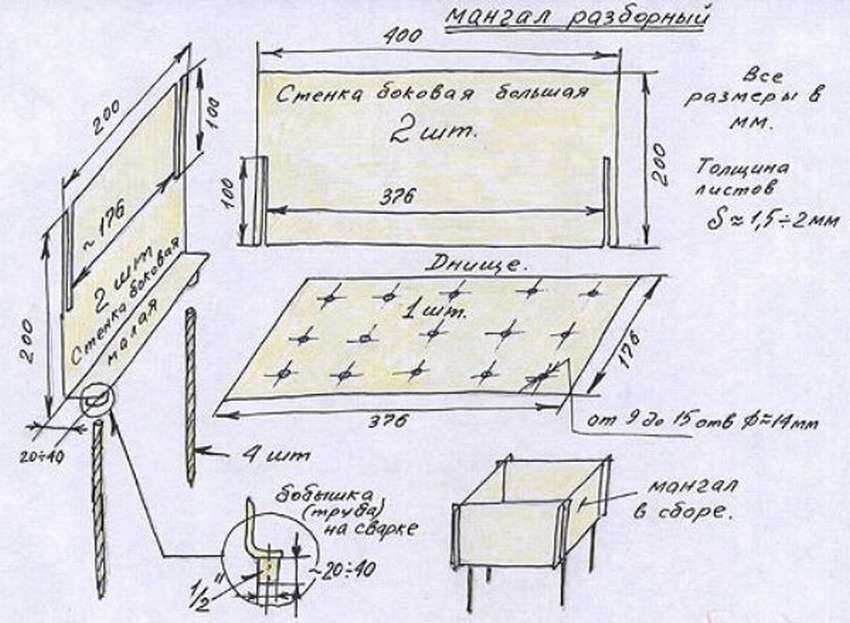

Он намного меньше, при желании можно предусмотреть возможность разборной конструкции, чтобы было удобнее транспортировать в машине.

Первоначально необходимо выбрать материал, из которого будет изготовлена конструкция. Мангал из газового баллона является самым распространенным вариантом. Это обусловлено тем, что достать пустой газовый баллон очень легко, его стенки очень прочные и толстые, что делает его идеальным вариантом на роль материала для конструкции.

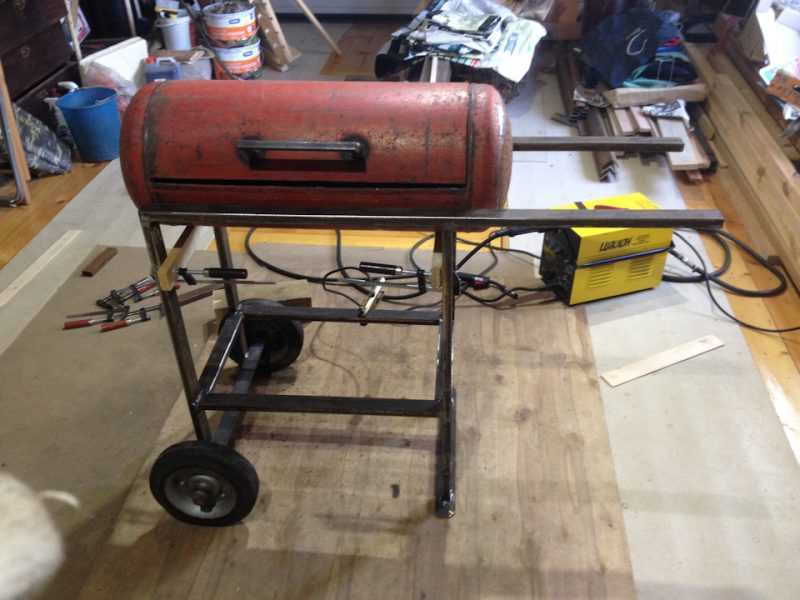

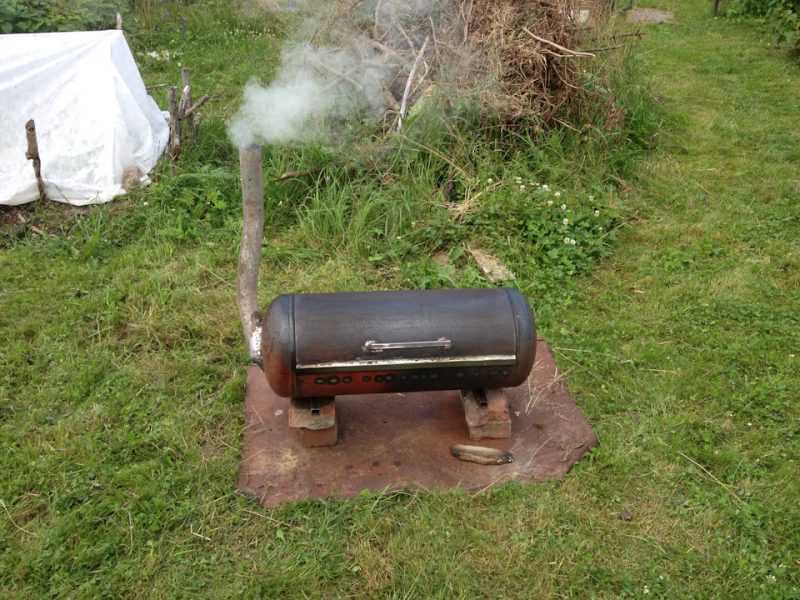

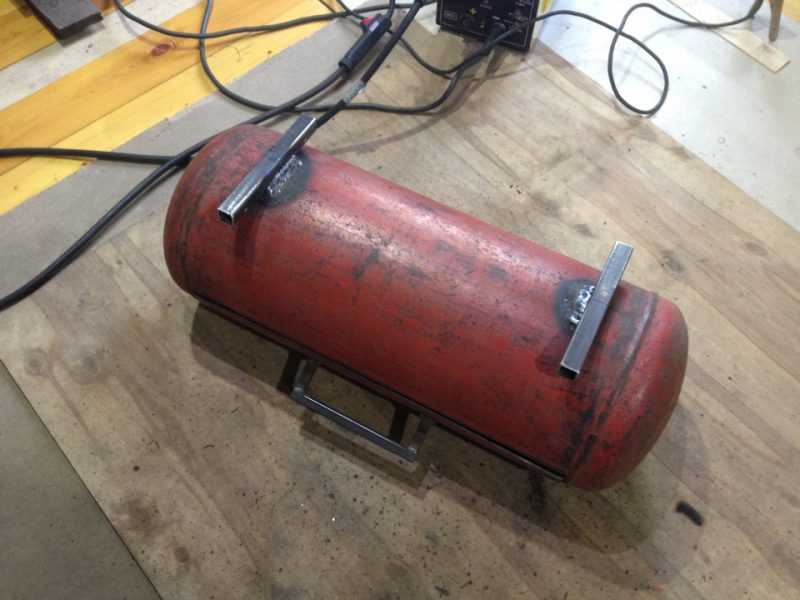

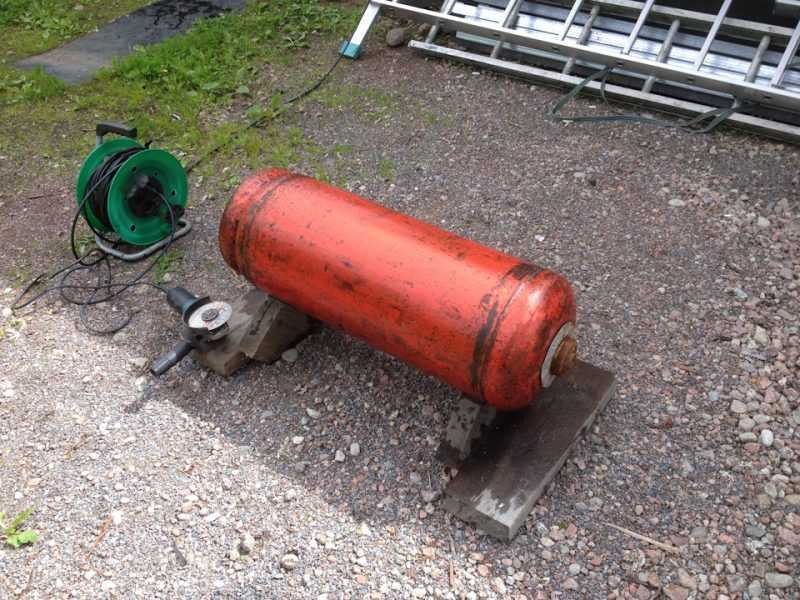

Все, что необходимо, это разрезать баллон на 2 части вдоль. В результате получится две детали, одна из которых будет служить основой, к которой будут крепиться ножки мангала, а другую можно использовать в качестве крышки.

Рассмотрим пошаговую инструкцию как сделать мангал из листовой стали.

Также для такого мангала может подойти бочка, либо куски листового металла, если есть. Найти такой материал очень легко, к тому же он достаточно прочный, хорошо подходит для мангала. Собрать будет очень легко, нужны будут только простейшие навыки работы со сваркой. В том случае, если есть уголки, можно обойтись совсем без сварки, используя болты.

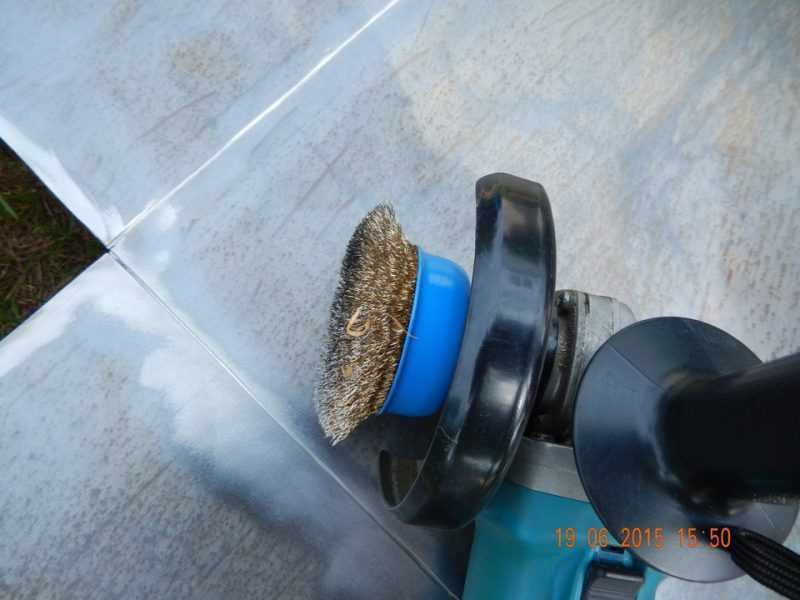

Первоначально необходимо определиться с основой подготовить ее, почистить. Далее нужно сварить или скрепить каркас, в котором будут располагаться угли.

После того, как каркас будет собран, необходимо прикрепить к нему ножки, на которых он будет устойчиво располагаться

Обратите внимание, ножки стоит делать с дополнительными опорами в виде пластин, это увеличит стойкость конструкции

Далее необходимо в корпусе сделать отверстия, в которых будут располагаться шампуры во время жарки мяса. Для этого подойдет обыкновенная болгарка. После необходимо будет зачистить эти вырезы, чтобы шампуры в будущем не цеплялись за металлические заусенцы.

Заключительным этапом является изготовление крышки. В этом случае все очень просто, необходимо просто приварить стальную ручку к материалу, который будет использоваться как крышка. Необходимо также сделать небольшое отверстие в крышке, чтобы внутрь мог поступать воздух, поддерживая угли.

На фото мангала сделанного своими руками могут быть неаккуратные швы или крепления, в первую очередь важно, чтобы он отлично выполнял свою функцию. Уже после, при желании, его можно довести до идеального внешнего вида, зашкурив поверхность, разместив дополнительные украшения или дополнительно укрепив конструкцию

Также можно сделать навес.

Мангал из металла с крышей с чертежами и фото по его изготовлению своими руками (3 вариант)

А вот этот вариант уже не стыдно будет поставить и на участок. При этом он будет радовать и вас и ваших гостей, а уж соседи наверняка станут вам завидовать. Будем надеяться по-доброму! Началось все с того, что однажды посетив федеральную сеть магазинов я засмотрелся на мангал из металла. Сделан он был вроде как даже ничего, но ценник был так себе

Здесь была прикинута потребность в металле. Все перечислено на листке, но по факту для кратности заказанного профиля получилось следующее. Прилагаю выдержку из счета…

Сам мангал был заказан как для самого первого варианта, то есть из листа 600*900. Толщина 4 мм (см. счет)

Можете смело брать тоже самое количество, обрезки остались, но не много. Теперь, после закупки металла была также закуплена и кованина. Это уже на усмотрение. Счет на нее не прилагаю, так как дело это личное, хотите купите для украшения, хотите нет. Весь вышеперечисленный металл был доставлен в гараж. Там на полу выложил одну сторону мангала. Так как углы на чертеже просчитать было трудно, вернее долго, то было решено сделать резы по месту.

Так вот, для того чтобы сделать резы, можно воспользоваться острым гвоздем или баллонном краски. Поверх наложенного металла из баллона была нанесена краска. После того как я перевернул профиль, то стало видно, как резать детали.

Наиболее сложный рез на схождении ножек мангала. Хотя получился он очень даже удачно и не такой уж он оказался и сложный.

Примеряем ножки между собой.

Теперь примеряем как получились другие резы, согласно тому, что я выложил ранее.

Теперь начинается процесс сварки металла. Берем сварочник, в моем случае самый простой китайский сварочник верно работающий уж не первый десяток лет, и начинаем варить швы электродами — 3 мм. Варим и вторую сторону мангала, при этом зеркально противоположную. Получились две такие части. Еще не соединены между собой.

Теперь берем перемычки и соединяем стороны между собой. Вначале лучше крепите на прихватки, чтобы можно было чуть откорректировать положение одной стороны, относительно другой. Затем уже обвариваем все как положено.

Приступаем к сторонам мангала. Их я решил сделать в качестве решетки. Вокруг при приготовлении пищи всегда не хватает полочек, то кастрюльку поставить, то тарелку с готовым шашлыком. Именно из-за этого полки будут с двух сторон. Была найден струбцина, единственное приспособление используемое при изготовлении всей конструкции. Ей зажимал перемычки на полке, и соответственно варил.

Получилось нечто такое.

Так как изначально в листе не было сделано отверстий для тяги, то здесь нельзя упускать момент. Они были прорезаны до установки дна мангала.

Далее с помощью рук и угла, были выгнуты дуги на крышу. Тут и трубогиба не понадобилось. Все получилось довольно ровно.

По верхним трубам был размечен металл на стойках, приложив трубы к ним.

После обрезаны стойки по месту, а верхние дуги приварены. Пришло время варить донышко.

Здесь позвонили из ТК и сказали о том, что пришла кованина. Что же, быстро на машинку и скатался до терминала получения. Вот что имеем в наличии.

Все это варим в соответствии со своими художественными представлениями о том, как должен выглядеть идеальный мангал из металла с крышей. У меня получилось следующее.

Далее осталось приварить боковые стенки мангала. Так как мангал планировался к установке на участке и перевозке, то сверху лист металла — профлист я крепить не стал. Решил, что это надо делать непосредственно при установке мангала, чтобы не помять крышу. Вот собственно отографии и с места, где был установлен мангал, а также опробован…

Для устойчиовости, а также чтобы мангал не выдрали вандалы, он был приварен к вбитым металлическим трубкам и забетонирован.

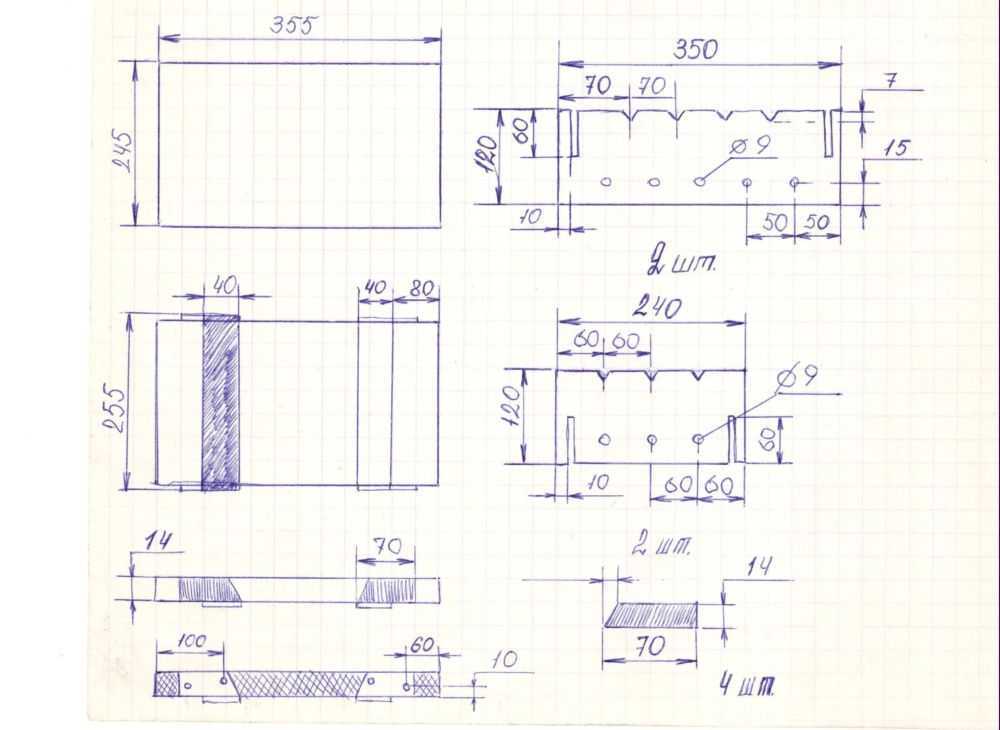

Чертежи и размеры

Перед началом работ необходимо сделать соответствующие чертежи и подобрать размеры для будущего мангала. Для постройки выберем обычный вариант, используемый чаще всего. Необходимо подобрать соответствующую высоту и ширину конструкции, а также подходящую длину ножек. Чертеж простого мангала представлен на фото:

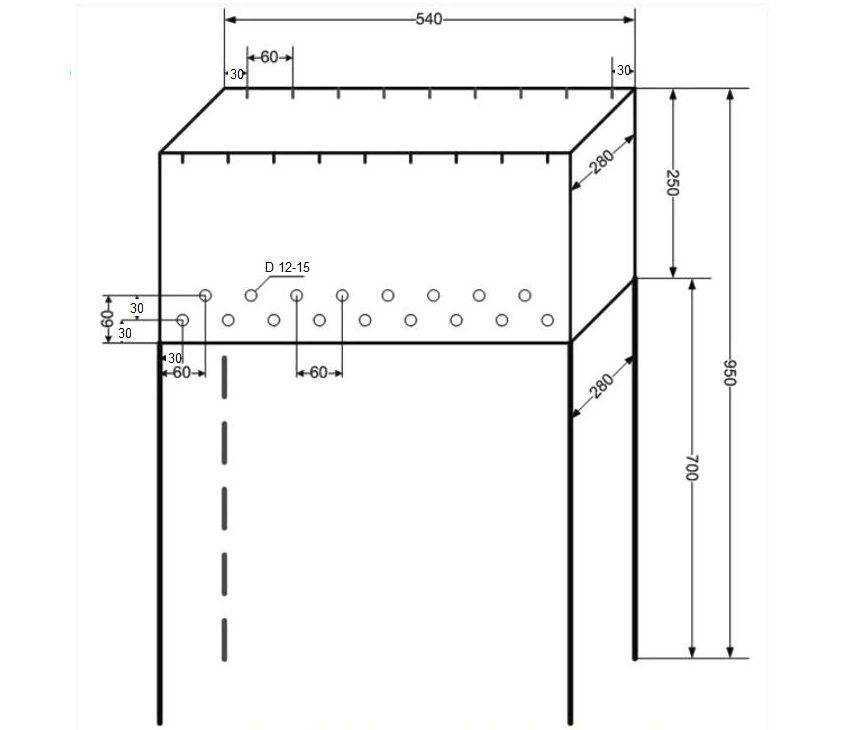

Размеры указаны в миллиметрах. Здесь видно, что общая высота мангала — 95 см при длине ножек в 70 см. При этом глубина жаровни будет 25 см, что является оптимальным расстоянием от жара до шампуров. Ширина — 28 см, что чуть ниже среднего размера шампура. Длина — 54 см, необходимая для равномерного распределения девяти порций над шаром.

Верхняя часть конструкции оснащена зазорами для шампуров. Они позволяют распределить мясо, чтобы оно не касалось друг друга, а также свободно фиксировать его при вращении для равномерной прожарки. Расстояние между зазорами — 6 см. Нужно оставить немного места между крайними зазорами и стенками, чтобы мясо не касалось их и не пригорало.

Хорошая продуваемость — важный нюанс мангала. Здесь она достигается посредством отверстий диаметром 12-15 мм на боковых стенках. Отверстия располагаются в нижней части металлического листа в шахматном порядке. На передних стенках отверстия не нужны.

Важно! Представленная конструкция не учитывает поддон и отверстия на дне мангала. Это можно легко исправить, приварив к ножкам или днищу небольшие уголки и подобрав соответствующий лист металла

Нюансы материала изготовления

Несомненно, что правильно выбранный материал изготовления обеспечит конструкции наибольшую долговечность.

Причем следует учитывать, что толщина металла должна быть равна min = 3 мм. Рекомендуемая же толщина равна ~ 5 мм, так как именно при таком значении этого параметра изделие не будет перекаляться и, соответственно, дольше прослужит.

Листовое железо

Листовое железо – не самый лучший выбор. Оно быстрее прогорает и активно подвергается ржавчине. Однако это достаточно бюджетный вариант, и он волне оправдывает свое существование.

Жаропрочная сталь

Жаропрочная сталь – высококачественный материал, рекомендованный для изготовления мангалов профессионалами. Именно ее жаропрочные свойства позволяют изделию выдерживать высокие температуры без деформации, что благотворно влияет на его долговечность.

Нержавеющая сталь

Нержавеющая сталь – отличный материал для самостоятельного изготовления мангалов. Изделия из этого великолепного материала не теряют своего первоначального вида десятки лет, так как не ржавеют и устойчивы к климатическим воздействиям. Кроме того, мангалы из «нержавейки» всегда современно и презентабельно вписываются в любой дизайн ландшафта участка.

Оцинкованная сталь

Оцинкованная сталь – достаточно спорное исходное сырье для применения. К сожалению, при высоких температурных режимах, у этой стали выделяются токсичные вредные вещества. Однако многие профи утверждают, что мангал не разогревается до таких критических температур, и использование оцинкованной стали вполне приемлемо.

Такие изделия из этого материала – достаточно распространенная вещь

Чугун

Чугун – великолепный исходный материал не только для мангалов, но и для барбекю, хотя изделия из него весьма тяжелые. Он обладает значительной теплоемкостью, надежностью и долговечностью. Но в домашних условиях сделать что-либо из чугуна практически невозможно. И поэтому приходится довольствоваться только образцами заводской продукции.

Следует подчеркнуть, что критерии выбора материала всегда определяются тем, кто решил изготовить мангал из металла самостоятельно. На выбор могут повлиять и финансовые возможности, и способность к работе определенным видом сырьевого материала.

Модель с горлом

Такой мангал напоминает собой большую бутылку. Конструкция состоит из трех частей:

Широкого цилиндра. Его высота равна 180-200 мм.
Срезанного конуса. Высота – 100-150 мм.
Узкого цилиндра. Имеет высоту, равную 100-150 мм.

Нижняя часть имеет в себе много дыр. Они есть не только в днище, но и в боковых стенках. Верхние из них делают на высоте 130 мм. Наличие боковых отверстий является весьма интересной особенностью. Правильные мангалы не должны иметь таких дыр, поскольку через них к мясу подходит много кислорода. Он меняет химические процессы в мясе, и блюдо получается не таким, как нужно.

Однако в случае с приготовлением мяса на этом мангале это не так потому, что в жаровне сжигают столько дров, что боковые отверстия перекрываются углями. С постепенным тлением углей дыры станут свободными, но до этого момента процесс приготовления мяса завершается. В результате часть дров тратится впустую.

Такой мангал используют для приготовления шашлыка по-карски. Блюдо представляет собой большой кусок мяса. Его толщина достигает 3-4 см, а по размеру он напоминает маленькую тарелку.

Навес для мангала: как выбрать материала для крыши

Выбор вида будущего навеса – очень важный шаг, поэтому следует учесть все нюансы. Для изготовления крыши понадобятся такие материалы:

профиль;
металлическая труба;
уголок для опор;
листы шифера, поликарбоната или пластины, выполненные из профильной оцинкованной стали.

Лучше всего сделать крышу или навес над мангалом из листового железа

При выборе этого материала важно обратить внимание на такие характеристики, как огнеупорность и жаростойкость. Он не должен отрицательно реагировать на перепады температур и изменение уровня влажности воздуха, а также подвергаться коррозии

Чаще всего для крыши используется профнастил. Этот материал представляет собой лист металла, покрытый специальным полимерным составом. Именно благодаря ему на полотне не образуется ржавчина, а сам материал выглядит эстетично и привлекательно. В магазине можно легко подобрать данное покрытие по цвету, наиболее подходящему для стиля участка.

Профнастил – самый популярный материал для изготовления крыши мангала

Реже для кровли применяется шифер, керамическая черепица и металлочерепица. Менее всего в качестве навеса для барбекю подходит сотовый поликарбонат. Данный материал под воздействием высоких температур может загореться или расплавиться.

Чтобы крыша смогла выполнить свое основное назначение – защиту продуктов от воздействия внешних факторов, ее длина и ширина должны быть больше, чем соответствующие размеры мангала. Это значит, что материал для кровли лучше купить с запасом. Крыша должна выступать с каждой стороны на 1,5-2 м.

Изготавливая навес для мангала своими руками, крышу можно сделать полукруглой. Такая конструкция смотрится необычно и привлекательно. Арка навеса выполняется так, чтобы вода не скапливалась на ее поверхности, а стекала вниз по сторонам. Но форма крыши может быть любой, даже имеющей вывод дымоходной трубы. Это обеспечит не только надежную защиту, но и отличную тягу.

Крыша мангала может быть с дымоходом, – это обеспечит хорошую тягу

Оптимальные размеры мангала

Размеры конструкции для приготовления шашлыка должны обеспечить комфортное приготовление. Так как шампуры нужно постоянно переворачивать, то нужно определиться с оптимальной высотой. Для этого нужно измерить расстояние от ладони при согнутой руке в локте до поверхности земли. Стандартным размером считается 1 м, однако высота переносных вариантов, часто, не превышает 70 см.

Чтобы мясо хорошо прожарилось, между шампурами нужно делать расстояние до 10 см. Поэтому длина конструкции зависит от количества гостей. Шашлык нужно приготовить не больше чем за 3 приема. В противном случае, полдня можно провести у мангала. В среднем, длина конструкции составляет 1 м. Если она будет больше, то придется постоянно бегать вокруг сооружения, а также обеспечить достаточное количество углей, а также поддерживать оптимальный жар.

Стандартная длина шампуров – 40 см, на которые можно насадить до 8 кусочков. Поэтому ширина мангала должна соответствовать 40 см.

Глубину шашлычной нужно делать не более 20 см. При этом от мяса до углей должно быть около 10 см. В противном случае, мясо будет сырым, если высота будет больше, или подгорит, если она будет небольшой.

Мангал-чемодан

Отличительной особенностью этого варианта мангала является то, что в разобранном виде он компактно складывается в своеобразный чемодан. Конструкционных деталей тут больше, чем у рассмотренного выше варианта, однако технология изготовления и сборки имеет многие сходства.

Из чертежа мангала-чемодана видно, что в этой конструкции одна пара боковых стенок съемная, а другая пара имеет шарнирное крепление. В качестве шарниров можно использовать дверные петли.

Основой всего изделия служит днище с загнутыми бортиками, к которому крепятся основные детали конструкции. Высота бортиков ~ 5 мм.

Присутствует в этом варианте разборного мангала и колосниковая решетка, что позволяет предельно оптимизировать процесс горения. Решетку можно сварить из металлических прутков, но вполне возможно подобрать и уже готовое изделие подобного рода.

Рассмотренный раскладной мангал-чемодан желательно изготовить из нержавейки, так как именно в таком исполнении он выглядит наиболее презентабельно.

Если перечисленные выше конструкции мангалов окажутся сложны для повторения, то можно сделать мангал раскладной конструкции по еще более простым схемам. Их чертежи тоже весьма востребованы в интернете.

Характеристики материала

Немаловажный этап – это подбор материала с подходящими характеристиками. В качестве самого материала чаще всего выступает сталь, иногда чугун. Но чугун имеет свои особенности, и реже используется при самостоятельном изготовлении.

Основной критерий при выборе — для боковых стенок и дна толщина металла варьируется от 2 до 6 мм. Классический вариант – 4 миллиметра. Такая толщина соответствует всем заявленным требованиям, а именно:

Устойчивость к деформациям;
Сохранение температурного режима;
Долго не прогорает;
При всём этом итоговый вес конструкции намного уменьшен, чего не скажешь о 6 мм толщине.

Задумываясь о характеристиках металла, ориентируйтесь на то, как часто и где конкретно будет использоваться жаровня. Если мангал нужен мобильный разборный, то подойдёт толщина в 2 мм. Если в приоритете долговечность и не огромный вес, то берите 4 мм. К примеру, ящик из стали 3 мм прослужит минимум 5 лет.

Толщина металла 4 мм подойдёт и для прочих деталей конструкции, где он будет применяться. Три миллиметра тоже достаточно, но такой мангал поведёт. Если будет крыша, то для неё берётся лист железа 1,5 мм. Этого вполне хватит.

Дно ящика можно сделать из более толстого металла, чем стенки. Это увеличит его стойкость к прогоранию, соответственно, и срок службы. Но следует учитывать, что тогда масса изделия увеличится.

Металлопрофиль для каркаса

Если делается мангал, к примеру как на картинке, то берётся такой профиль:

Для крыши – сечением 40х20 мм;
Для основной конструкции — 40х40 мм. Оптимальное решение, будет не массивным и не маленьким;
Дополнительные детали, например перемычки по кругу – 40х20 мм;
Другие детали – 20х20 мм;
Кованые элементы – квадрат или круг 10 мм.

Другие материалы

При создании мангала можно применять не только сталь, но и сочетать её с деревом. Например, из него может быть выполнена столешница. При производстве учитывают правила безопасности, один из которых это пропитка древесины противопожарным составом.

Не сочетается при жарке шашлыка, поликарбонат. Иногда его используют для навеса, на деле это не рекомендуется. По нескольким причинам:

Во-первых, материал закоптится в короткий срок, и главное его свойство – прозрачность – исчезнет, выглядеть будет неопрятно;
Во-вторых, от летящего вверх пепла и искр, поликарбонат прожжёт.

Навес, позволяющий заниматься готовкой в любую погоду, должен обладать и надёжностью.
