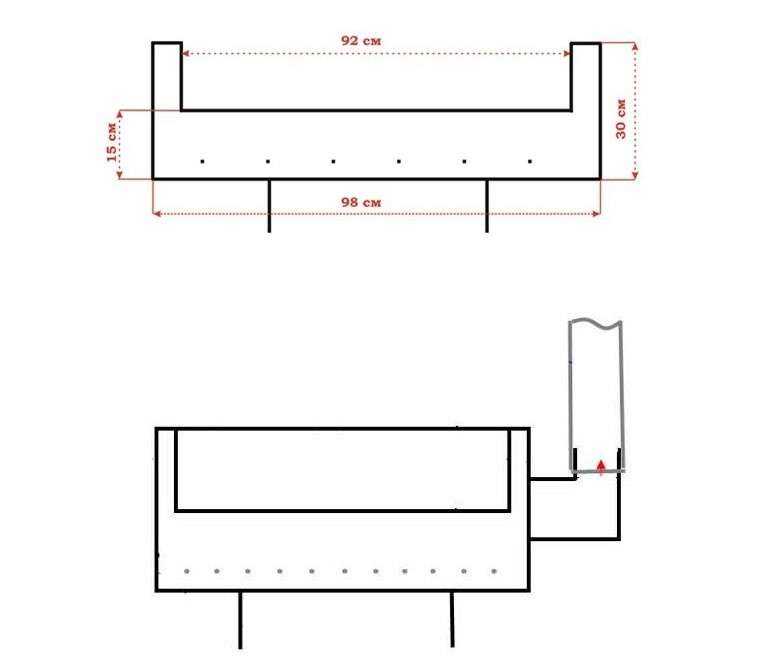

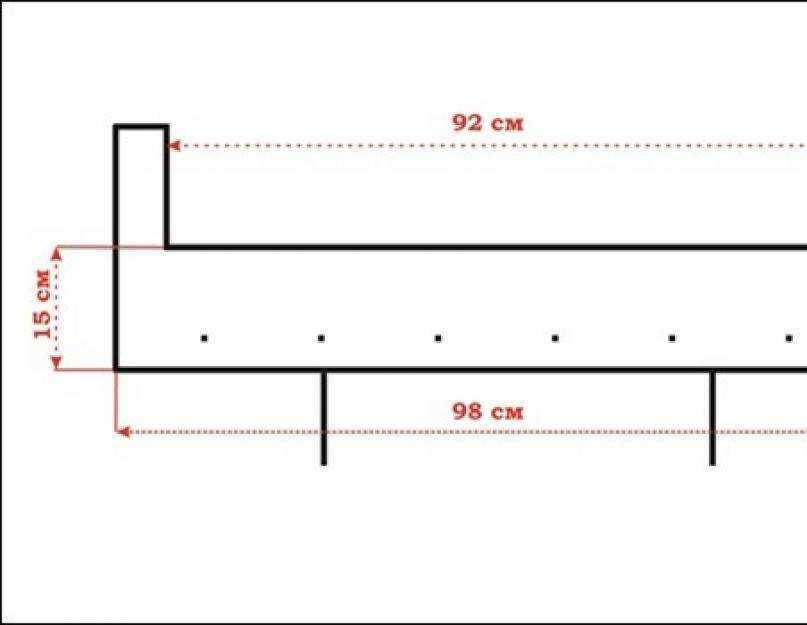

Мангал из газового баллона своими руками: чертежи с размерами, пошаговая инструкция

Разметка баллона

Чаще всего для жаровни берут пропановый баллон на 50 литров. Получается оптимальный размер для приготовления 6 порций шашлыка. Изделия эти стандартны, потому разметка будет общей для всех.

Наружный диаметр баллона — 96 см. Он отлично делится на 4: получается 24 см. Также есть метка, относительно которой удобно делать разметку: это продольный шов. Относительно него и стоит откладывать все расстояния: тогда все будет ровно, без перекосов.

Сначала от шва откладываем по 24 см в обе стороны, проводим линии. Положив баллон горизонтально, швом вниз, на одной из линий делаем разметку под шампуры. От круговых швов справа и слева отступаем 3 см, а далее ставим отметки через каждые 8 см. Получаем 6 отметок. В них нужно будет просверлить отверстия диаметром около 1 см.

От линии, на которой проводили разметку откладываем вверх 10 см (от шва-середины получится 34 см). Тут будет заканчиваться крышка нашего мангала.

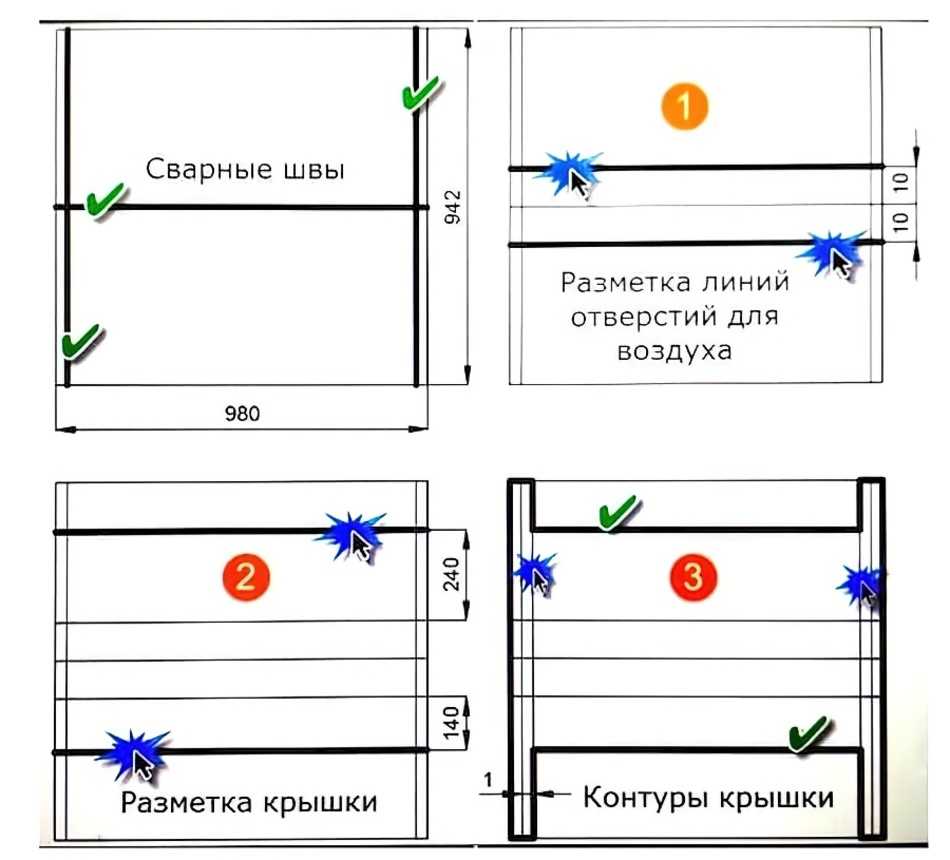

Разметка газового баллона для мангала

Далее размечаем саму крышку. Это будет расстояние между первой отмеченной линией и только что нанесенной. Между ними, отступив от круговых сварных швов 3 см, прочерчиваем линии. Мы с вами на баллоне нарисовали крышку мангала. Она занимает меньше половины диаметра (на фото получилась она внизу).

Как сделать мангал из листового металла читайте тут.

Инструменты и материалы

Неизвестно кто первым придумал использовать старые баллоны именно с этой целью, но задумка оправдала себя. Если проявить немного фантазии, то такая конструкция станет не только функциональным, но и декоративным приобретением. Мангал будет иметь достаточно толстые стенки, что позволит ему служить довольно долго. Для того чтобы изготовить мангал необходимы навыки работы со сваркой, дрелью и болгаркой.

Болгарка и сварочный аппарат

Из инструментов понадобятся:

• ножки (трубы или готовые механизмы, например, от старых  швейных машинок);
• болгарка;
• сварочный аппарат;
• дрель;
• баллон емкостью на менее 50 л;
• труба дымоотвода;
• петли;
• заклепки.

Перед началом работы тщательно осмотрите баллон. Не используйте слишком ржавые баллоны.

Прежде чем резать баллон, необходимо выпустить из него весь газ без остатка. Для этого отверните вентиль специальными ключами, и установите баллон вверх дном. Дождитесь пока газ полностью выйдет. Чтобы контролировать этот процесс используйте мыльную пену.

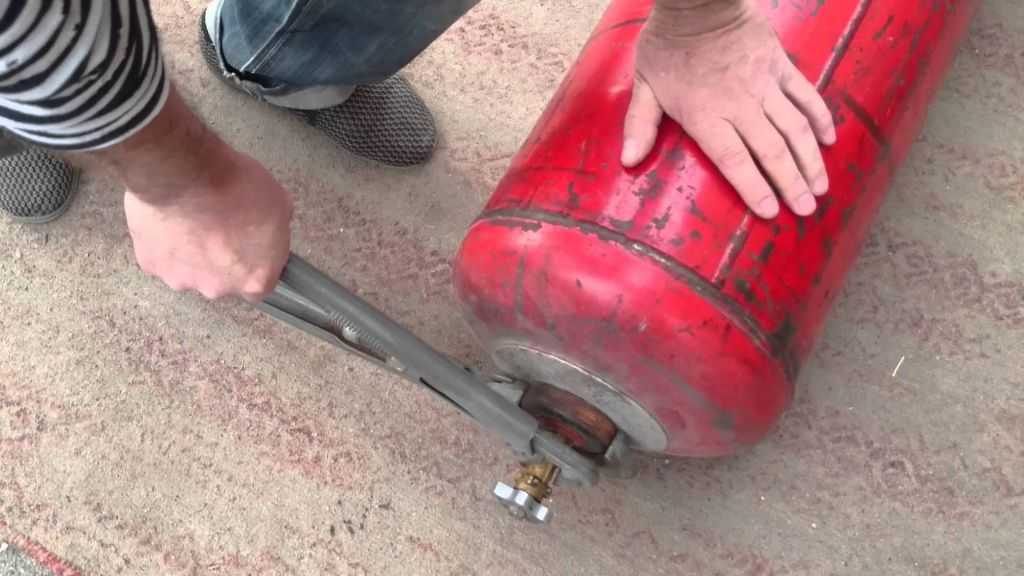

Откручиваем вентиль баллона

Когда газа не останется, положите баллон набок и начинайте резать. Первым делом необходимо срезать вентиль. Во время резки постоянно поливайте водой место распила. В образовавшееся отверстие залейте воду из шланга до самого верха. После чего слейте.

Совет. Сливайте воду как можно дальше от жилых помещений, потому что метан в баллонах обладает едким и устойчивым запахом, который будет ощущаться несколько следующих дней.

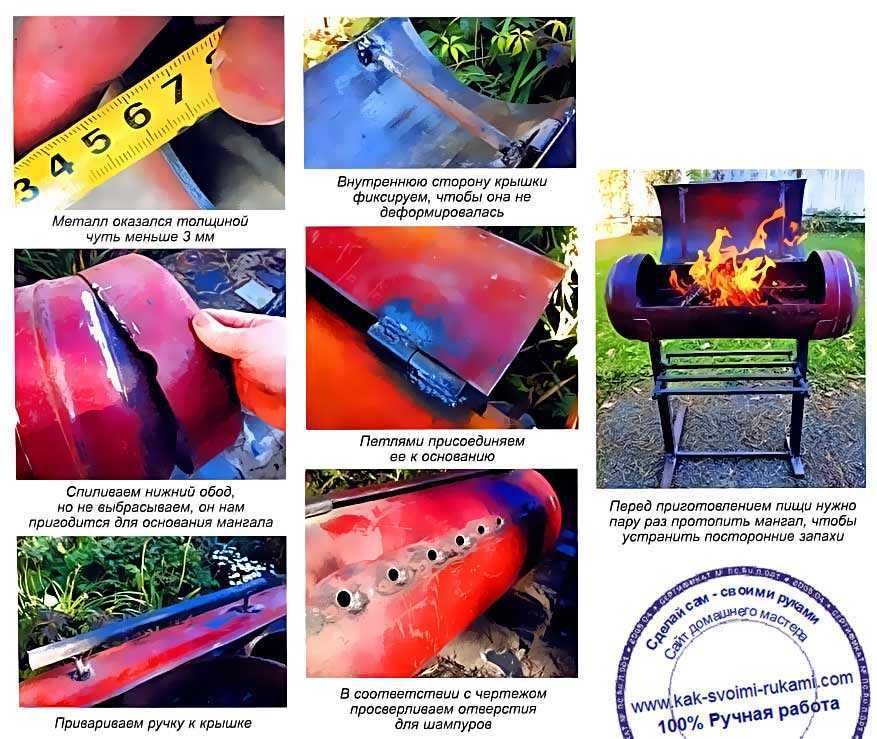

Стадии изготовления мангала из газового баллона

Инструменты подготовлены, баллон безопасен, можно начинать работы.

Как уже было замечено, лучше взять ёмкость на 50 л. В меньшей таре сложно манипулировать углями. И здесь можно создавать приличные тиражи еды. Допускается применение тары больших параметров.

1. Производится резка металла строго по линии шва. Боковые стенки не трогайте. Они будут создавать защиту от ветра.

2. Под швами есть фиксирующие кольца. Они ставятся на заводе. Так правильно стыкуются дно и корпус. Их удалять не следует. Они затем станут полками для крышки.

3. Таким способом из одной тары образуется две составляющие мангала.

4. Монтируются петли. Сначала они крепятся на заклёпки. Затем привариваются к баллону. Ведь одних заклёпок не хватит для удержания крышки в условиях высоких температурных параметров.

Должно получиться следующее:

После работы сварочной техникой металл должен остыть. Затем идёт следующая стадия работ.

5. Создание ручек. Лучше взять стандартные металлические варианты. Они стоят мало и стойки к крайним температурам.

6. Присоединение уголка методом сварки. Он устраивается по периметру крайних сторон среза. Это защита от пошатывания баллона из-за мощных температур. Здесь вполне сгодится уголок 32 х 32. С помощью струбцин он прижимается к корпусу. И при этом почти нет зазоров. При последующей эксплуатации уголок станет опорным элементом для решётки и шампуров. Его нужно приварить внутри корпуса около петель.

7. Создаются основания. Лучше их сделать короткими, чтобы в последующем их развивать до нужной высоты. Если конструкция будет мобильной, пригодятся сборные ножки.

8. К корпусу присоединяются петли. Их нужно приварить и к крышке. Необходимо решить вопрос с форматом крышки. Если желаете сделать её несъёмной, петли монтируйте друг к другу. Если понадобится снимать крышку, варите их в едином направлении.

9. Ручки привариваются, а потом плотно закручиваются.

10. На созданные петли нанизывается крышка из верхней зоны баллона. Действия выполняются без отличий. При этом не важны позиции петель.

11. Для крышки нужны ограничители. Но перед этим замеряется угол и длина.

12. Проверка положения аппарата в состоянии с открытой крышкой. Если он устойчив слабо, то ножки можно усилить металлическим уголком.

13. Так как аппарат нуждается в хорошей тяге и сгорании горючего, по всей длине его корпуса просверлите дырки. Они также станут путями устранения воды и угля. Если вы монтируете статичную крышку, то проделайте отверстия ещё до её монтажа.

14. По боковым сторонам корпуса устройте надрезы. Работайте болгаркой. Надрезы нужны для фиксаторов шампуров.

Просверлив указанные отверстия, завершаете финальную фазу создания мангала из пропанового баллона.

Затем баллон нужно тщательно прочистить и неоднократно протопить. Это дополнительная мера безопасности и гарантия тотальной ликвидации запаха газа.

Окрасить конструкцию можно термоустойчивой краской. Можно ничем не покрывать. Это дело эстетического подхода. Через несколько использований агрегат всё равно закоптится и почернеет.

Дополнительные работы

Качественный мангал из газового баллона своими руками должен оснащаться дымоходом. Этот элемент хорошо развивает тягу. Он устанавливается так: в торце аппарата следует вырезать отверстие круглой формы. Затем туда приваривается стандартная водосточная труба. Её диаметр должен соответствовать отверстию.

На дно помещаются чугунные колосники. Хватит двух штук. Обычно их задействуют в буржуйках и разных котлах. Благодаря ним аппарат будет обеспечен дополнительной вентиляцией. Ещё они создадут экономию угля и становятся участниками готовки блюд.

Вопрос размещения такого домашнего мангала сводится к таким вариантам:

• Кирпичная беседка.
• Открытая зона.

Для удобного использования внутреннее пространство мангала можно разделить на две зоны. В первой устраиваются выступы. Во второй – прорези. На выступы поместятся решётки. Прорези нужны для шампуров.

О ножках здесь было сказано. Но без них изготовление мангала неполноценно. Перед их производством определитесь, как часто вы будете брать аппарат с собой или он будет эксплуатироваться только на участке. Если будете часто выбираться на природу, то организуйте удобные складные ножки. Вначале привариваются 4 основы небольшой длины. Их в будущем можно располагать на конструкцию с более внушительной длиной.

Материал изготовления ножек – прочная труба. Их можно монтировать сварочным или болтовым методами. Во втором случае понадобятся отверстия. В них болты и помещаются. Установив ножки, завинтите болты гайками.

Особенности мангала, изготовленного на основе ёмкости для сжиженного газа

Из одного или нескольких газовых баллонов можно соорудить добротный, практичный мангал, барбекю или коптильню

Баллон для бытового газа является отличной основой для множества самодельных конструкций. Хороший добротный металл, практически готовая форма и несколько стандартных типоразмеров позволяют с минимальными трудозатратами получить печку-буржуйку, бойлер косвенного нагрева, автоклав и другое нужное в хозяйстве оборудование. Толстые стенки ёмкости из-под сжиженного газа способны выдерживать высокую температуру, поэтому она как нельзя лучше подходит для изготовления коптильни, барбекю или мангала. Известны и другие достоинства конструкции:

• ёмкость не прогорает, если даже в течение длительного времени контактирует с открытым огнём и раскалёнными углями;
• оптимальная конфигурация и толстые стенки не позволяют сооружению деформироваться при воздействии высоких температур;
• в мангале из баллона можно готовить не только шашлыки, но и запекать овощи, коптить или жарить рыбу и мясо;
• после готовки не требуется заливать угли водой — достаточно закрыть верхнюю крышку. К слову, её наличие позволяет оставлять агрегат на улице даже во время дождя или снегопада;
• большие габариты позволяют за один раз приготовить еду для большой компании;
• даже если баллон придётся покупать, расходы на него не идут ни в какое сравнение с приобретением листового металла в торговой сети;
• простота изготовления, благодаря чему мангал сможет изготовить даже малоопытный домашний мастер;
• чтобы реализовать свой замысел, понадобится всего несколько часов;
• сооружение из баллона отлично подходит для того, чтобы реализовать любой художественный замысел. Например, его можно стилизовать под паровоз.

  Стилизация под паровоз является довольно распространённым художественным замыслом, но, тем не менее, всегда выглядит стильно и оригинально

У мангала, построенного из ёмкости для бытового газа практически нет недостатков. Некоторые считают минусом большие габариты, но что им мешает взять баллон поменьше, например, на 27 литров? К негативным моментам можно отнести разве что полукруглую форму днища, не слишком удобную во время розжига дров. С другой стороны, при такой конфигурации угли будут находиться ближе к краям шампуров. За счёт этого будут лучше пропекаться крайние кусочки мяса, которые при готовке на традиционной прямоугольной жаровне нередко остаются сырыми. Специалисты считают, что сферические стенки мангала не совсем подходят для приготовления шашлыков, поскольку препятствуют процессам, которые помогают «раскрыться» богатому аромату печёного мяса. В дальнейшем мы ещё коснёмся этого вопроса, открыв секрет, как избежать недостатков, связанных с круглой формой днища.

Размеры бытовых газовых баллонов. Для изготовления мангала подходят модели, обозначенные буквами (б) и (в)

Выбор газового баллона, советы

Прежде чем приступить к изготовлению мангала, нужно приобрести сам баллон. Очень часто владельцы автомобилей, переделывая топливную систему на своём транспортном средстве, выбрасывают или сдают в пункт приёма металлолома газовые баллоны, поэтому его можно заполучить почти бесплатно или приобрести в интернете.

Подбирать следует стандартную ёмкость на 50 л — это актуальный размер, поскольку меньшие баллоны несколько неудобные при использовании. Их размер не позволит перекладывать угли из одной стороны на другую, а также на маленьком мангале невозможно расположить необходимое количество шампуров.

Виды мангалов

Мангал — излюбленный способ приготовления различных блюд на углях, который используют многие люди давным-давно. Все мангалы можно разделить на три вида:

1. Портативные. Чаще всего складные модели, которые удобно перевозить с собой в поездках.

   Складной мангал

2. Переносные. Более массивные конструкции, которые можно перемещать на малые расстояния (например, передвигать по дачному участку).

   Переносной металлический мангал

3. Стационарные. Мангалы установленные на фундамент или имеющие слишком большой вес.

Материал для строительства мангалов разнообразен. Стационарные часто выкладывают из камня или кирпича. Переносные и портативные делают из металла

При выборе мангала необходимо обращать внимание на некоторые нюансы:

• материал должен быть жаростойким;
• должен хорошо удерживать тепло;
• габариты соответствуют вашим запросам.

Умельцы придумали массу моделей мангалов, при изготовлении которых используются самые необычные подручные материалы. Большое распространение получили мангалы, выполненные из газовых баллонов.

Инструменты необходимые для работы

Для быстрой работы необходимо приготовить соответствующий инструмент. Понадобиться набор инструментов домашнего мастера, а также несколько дополнительных вещей:

• болгарка или шлифовальная машинка;
• сварочный аппарат любого типа;
• средства индивидуальной защиты, очки, перчатки;
• металлические дверные петли в количестве от 3 до 5 штук;
• заклепочный пистолет, заклепки;
• зубило, молоток;
• отвертка, гаечный разводной ключ;
• дрель с набором сверл (обязательно наличие сверла 10-12 мм);
• трубы для дымохода и ножек, к последним применяются материалы от неиспользуемых швейных машин.

Использование инструментов требует определенных навыков, материал газовых емкостей достаточно толстый, не каждый начинающий мастер сможет грамотно распилить, сварить металл.

Как и чем покрасить

Выбор краски

Мангал лучше всего окрашивать термостойкими красками, потому что при приготовлении в нем температура может доходить до 700 градусов

При выборе краски на это стоит обратить внимание в первую очередь. Обычно в инструкции к краске указана температура, которую она способна выдержать

Кроме того, важно, чтобы краска при нагревании не выделяла вредные вещества для организма человека

Этапы покраски

1. Очистите корпус от старой краски, используя дрель и специальную металлическую насадку или наждачную бумагу.
2. Обезжирьте поверхность с помощью спирта, ацетона или растворителя.
3. Хорошо перемешайте краску, чтобы получить однородную консистенцию и удалить возможные осадки и сгустки. Если краска слишком густая, разбавьте ее растворителем.
4. Нанесите краску с помощью кисти или валика. Лучше в несколько слоев, чтобы получить красивую и гладкую поверхность. Каждый слой необходимо просушить в течение 30−120 минут в зависимости от типа используемой краски.

Учтите, что окрашивать мангал на улице необходимо при температуре воздуха не ниже 20 градусов и не выше 40, потому что при более низких температурах краска будет замерзать, а при более высоких — запекаться.

Нюансы использования полученного изделия

• Даже если поверхность мангала покрыта антикоррозийными красками, не рекомендуем подвергать его дополнительным испытаниям и оставлять на улице под открытым небом. Лучше всего летом и весной ставить его под навес, а осенью и зимой убирать в гараж или в помещение хозяйственной постройки.
• Если после того как вы сделали все необходимые мероприятия по устранению запаха из баллона он всё равно остался, то необходимо просто несколько раз провести обжиг внутренней части мангала и запах исчезнет навсегда.
• Во избежание вылета искры из жаровни и возникновения пожара следует эксплуатировать изделие на безопасном расстоянии от быстровоспламеняющихся предметов. Также после окончания процесса приготовления не стоит высыпать золу, так как она может тлеть ещё около двух дней и стать причиной возникновения огня.
• При необходимости мангал можно использовать как барбекю, если установить обычную металлическую решётку от холодильника.
• Крышка мангала не только защищает внутреннюю поверхность изделия от атмосферных осадков, но и является основной частью при превращении мангала в коптильню.

Мангал, который изготовлен из газового баллона, может служить также коптильней и барбекю. Если на обычной стандартной жаровне мясо просто жарится, то в данном случае оно ещё и печётся благодаря особенной конструкции изделия. Даже при использовании небольшого количества углей стенки мангала хорошо прогреются и мясо полностью прожарится.

Мангал из баллона будет служить вам долгие годы при условии его правильной эксплуатации и при должном уходе. Это прекрасная многофункциональная конструкция, которая позволяет не только жарить шашлыки, но и делать прекрасные домашние копчёности. И если вы подошли к изготовлению такого изделия серьёзно и основательно, то в будущем мангал будет радовать вас и вашу семью «своими» шашлыками и копчёными вкусностями.

В летнее время всем хочется уехать от городской суеты на природу или на дачку.

Приятно ведь посидеть на бережку, подышать свежим воздухом, покушать ароматный шашлык и попить прохладного пивка:)

В такие моменты у нас появляется необходимость мангала или гриля, который служит средством приготовления пищи.

Думаю, что все согласятся с тем, что еда приготовленная на костре всегда вкуснее!:)

Мы нашли способ, как свести затраты на небольшой и удобный мангал к минимуму. Возможно, у многих из вас где-то в старом хламе завалялся старый просроченный или использованный огнетушитель. Дак вот, не торопитесь от него избавляться! Он еще может сослужить вам отличную службу.

Мы решили изготовить из него компактный мангал своими руками и сейчас покажем, что из этого вышло. Отметим,что этот мангал сделан из подручных средств. И нашей целью было: минимальные затраты на него, чтобы почти каждый мог повторить подобное:)

Так же можете посмотреть более подробное и наглядное видео ниже.

Первым делом мы приобрели все необходимое и нашли нужные инструменты.

Для изготовления мангала из огнетушителя нам понадобиться: ненужный использованный порошковый огнетушитель, петли, гайки и болты под петли, большие болты, из которых мы сделаем ножки мангала, а также металлическая ручка.

Первым делом сделаем все необходимые разметки под петли, ручку и ножки. Далее просверлим дырки и вырежем крышку болгаркой.

Монтаж газогенератора

Преимущество состоит в том, что гриль с газогенератором можно быстро разогреть и регулировать температуру вращением ручки. Приготовленная продукция на устройстве приобретает легкий запах древесины. Для розжига используется только древесина. Из материала следует приобрести:

• железную крышку;
• ручку из алюминия;
• шлакоблоки;
• плиту с газогенератором, которая работает на древесине;
• термометр;
• решетку-гриль;
• округлую крышку.

Чтобы пламя равномерно распределилось внутри конструкции, на плоской крышке делаются разрезы. Болгаркой нужно распилить щель по ширине режущего круга от центра, не доходя до края крышки. Таким образом делается каждый длинный зазор с интервалом 4 см между собой.

Поверх сферической крышки монтируются термометр и ручка. Для фиксации к сферической крышке к конфорке с прорезями приделывается пара винтов, которыми производится зажатие. Шлакоблоки потребуются для опор. Выкладывается первая колонна, а затем следующая параллельно первой.

В центре между шлакоблоками монтируется печка с газогенератором. На опоры устанавливается железная конфорка с прорезями. Далее ставится решетка-гриль. Но должен быть хотя бы минимальный зазор между решеткой и конфоркой. Затем на решетку кладется мясо или сосиски. В печи разжигается щепа. Желательно использовать фруктовые породы деревьев. В печи должен быть установлен встроенный вентилятор, который предназначен для розжига древесины и контроля над температурой. После этого устанавливается крышка и зажимается винтами. Газовый гриль своими руками сделан. Остается дождаться полной готовности продуктов.

Разборка баллона

Резать газовый баллон под требуемые размеры и формы сразу, не проверив его содержимое, нельзя. Надо в первую очередь опустошить баллон, вдруг в нем остался газ. Поэтому вентиль надо просто открыть, выпустив остатки содержимого.

Затем надо открутить кран. Делают это газовым ключом. Обычно он легко откручивается, но иногда это становится проблемой для тех, кто впервые сталкивается с подобной ситуацией. Просто в некоторых моделях баллонов кран застопоривается двумя шпильками. Их надо удалить пассатижами. После чего кран легко откручивается.

Следующий этап – промывка. Баллон заполняют водой наполовину, трясут его или перекачивают, затем сливают воду. Сам по себе газ имеет специфичный запах, который ему придает специальная добавка – одорант. Чтобы избавиться от этого запаха, в воду для промывки добавляют моющее средство или хлорку.

Как довести конструкцию до совершенства

Простота изготовления и другие достоинства мангала из баллона несколько омрачаются заключениями экспертов-шашлычников о том, что мясо в них получается не таким вкусным, как в жаровнях традиционного типа. Тщательное исследование проблемы выявило несколько провальных моментов.

• Из-за округлого днища слой углей в центре и по краям отличается по высоте. Эта неоднородность приводит к тому, что дрова, которые находятся на периферии, прогорают гораздо дольше, чем в середине закладки — жар в центре оседает намного быстрее.
• Сферические стенки излучают инфракрасные лучи не в сторону шашлыка, а на угли, что ещё больше усиливает описанный выше эффект.
• В отличие от плоскодонной конструкции, поступление кислорода в мангал, изготовленный из круглой ёмкости, осуществляется неравномерно.

Устранить недостаток, который не позволял получить «правильный» шашлык, оказалось совсем просто. Доработка мангала требует обустройства продольного воздуховода по всей длине его днища. Для этого понадобится стальной уголок размерами 80×80 мм и длиной 900 мм. В обеих его полках с шагом в 50 мм проделывают отверстия диаметром 12–15 мм. Воздуховод вваривают в днище так, чтобы оба его края оставались снаружи. Суть усовершенствования более понятна из представленного рисунка.

Продольный воздуховод устранит все недостатки, присущие мангалам со сферической формой днища

Создание мангала

Подготовка баллона

Прежде чем начать изготовление мангала, нужно полностью опустошить газовый баллон. Все работы следует выполнять на улице, вдали от источников огня. Сначала необходимо открыть вентиль и полностью выпустить газ. Проверить, что газ вышел, можно с помощью мыльного раствора. Нанесите его на выход вентиля. Если мыло пузырится, значит, газ еще выходит.

Когда убедитесь, что баллон пуст, переверните его — должен вылиться конденсат. Далее с помощью садового шланга полностью наполните баллон водой и оставьте на 2−3 дня. Эта процедура поможет удалить запах газа. Сливать воду лучше подальше от жилых помещений. Теперь ваш баллон готов к безопасной работе с ним.

Необходимые инструменты

Чтобы сделать мангал, вам потребуются следующие инструменты:

• сварочный аппарат;
• болгарка;
• дрель и сверло по металлу;
• заклепочный пистолет;
• разводной ключ;
• молоток;
• зубило;
• отвертка;
• перчатки;
• защитные очки.

Этапы работы

1. Размечаем баллон. Нанесите мелом на баллон линии разреза под крышку и шампура, отметки для ножек.
2. Распиливаем баллон. Отнеситесь к этому этапу очень ответственно, потому что от качества распиливания зависят эксплуатационные характеристики и то, как будет выглядеть ваш мангал. Перед распилом разводным ключом полностью открутите вентиль или срежьте его болгаркой, поливая при этом водой, чтобы предотвратить случайное возгорание от искры остатков газа. Далее, используя болгарку, сделайте разрезы по намеченным мелом линиям.
3. Прикручиваем крышку и ручки. Легче всего прикрепить крышку петлями. Для этого сначала фиксируем их заклёпками, далее привариваем к корпусу и крышке. Если петли не приварить, то от высокой температуры они могут просто отскочить, и тогда крышка отвалится. С обоих боков для удобного перемещения мангала можно прикрутить приобретенные в магазине металлические ручки или же просто приварить ручки из согнутой арматуры. Кому как больше нравится. Для открывания крышки прикручиваем к ней красивую ручку.
4. Привариваем ножки. В качестве ножек используем трубы или уголки, которые нужно распилить на 4 части длиной по 50−70 см и приварить к отмеченным линиям внизу баллона на одинаковом расстоянии друг от друга так, чтобы они образовывали прямоугольник. Кроме того, на концы ножек рекомендуется приварить квадратные металлические пластины, чтобы ножки не углублялись в грунт.
5. Делаем отверстия в корпусе для притока кислорода. Чтобы происходил процесс горения, требуется постоянный приток воздуха. Для этого в задней части корпуса необходимо высверлить примерно 10−15 отверстий диаметром до 16 мм. Можно их расположить в один ряд или выполнить в шахматном порядке.
6. По намеченным линиям делаем с помощью болгарки надпилы для шампуров.
7. Устанавливаем трубу для дымохода. В то место, где раньше был вентиль, можно установить трубу для дымохода. В качестве дымохода обычно используют простые водопроводные трубы.
8. Дополнительно на дно можно уложить несколько чугунных колосников. Обычно их используют для подачи воздуха в буржуйках или котлах. При горении углей они создадут дополнительную вентиляцию воздуха. Кроме того, раскаленные колосники позволяют дольше сохранять жар углей.
