Отопление при панорамных окнах. какие радиаторы выбрать?

Как выбирать радиатор по его тепловой мощности

Оригинальный внешний вид, хорошая сочетаемость с выбранным стилем оформления комнаты – все это весьма немаловажно. Но все же определяющим критерием выбора оптимальной модели под конкретное помещение должна являться теплоотдача радиатора, то есть его способность компенсировать теплопотери, чтобы обеспечить комфортную температуру при любых погодных условиях на улице

Ниже читателю будет предложен калькулятор расчета необходимой мощности приобретаемого для конкретного помещения радиатора. Чтобы не возникало вопросов – несколько пояснений по проведению вычислений:

Площадь помещения – чем она больше, тем мощнее требуются приборы отопления.
Наличие и количество стен, контактирующих с улицей – от этого напрямую зависит количество теплопотерь в комнате.
Внешние стены, выходящие на солнечную сторону, получают дополнительный тепловой «заряд», в отличие от северных.
Наветренные стены (по отношению к направлению наиболее частых зимних ветров) выхолаживаются быстрее.
Под уровнем минимальных температур принимаются нормальные для данного региона значения, характерные для самого холодного периода.
Полноценным утепление внешних стен можно считать тогда, когда оно проведено в полном объёме на основании теплотехнических расчетов. Неутепленные стены, хотя и указаны в калькуляторе, рассматриваться, в принципе, вообще не должны, так как при таком подходе отопление любой мощности не станет эффективным.
Высота потолка – от нее зависит объем помещения.
От того, что расположено над и под рассматриваемым помещением, зависит количество теплопотерь через потолок и пол.
Блок полей, посвященный окнам, позволяет оценить степень их термоизоляции и общую площадь остекления, от которой, в свою очередь, зависит поправочный коэффициент к требуемой мощности отопления.
Через открываемые на балкон или улицу двери в помещение поступают массы холодного воздуха, что требует определенной тепловой компенсации за счет отопления.

Последний раздел калькулятора рассматривает особенности установки радиаторов:

Эффективность теплоотдачи батарей зависит от схемы их подключения к отопительному контуру. Для вертикальных батарей не все схемы удобны, но в качестве примера можно сравнить выгоду или потери от того или иного типа подключения.
Уже упоминалось, что вертикальные радиаторы не отличаются эффективностью в плане создания конвекционных теплых потоков, и их теплопередача часто ограничивается тепловым излучением. В ряде случаев этого может быть явно недостаточно, поэтому нередко такие модели применяют в комплексе с традиционными батареями отопления или иными нагревательными приборами (например, электрическими), чтобы суммарно достичь требуемой для конкретного помещения тепловой мощности. Для такого расчета, если выбран этот путь, появится окно ввода имеющейся или планируемой мощности иных отопительных приборов, а итоговое значение калькулятора в этом случае покажет мощность вертикального радиатора, которая в полной мере восполнит оставшийся «дефицит».

Калькулятор позволяет получить один из двух различных результатов:

Если расчет ведется для неразборной модели, то следует принимать результат «А» – в киловаттах.
При приобретении разборного радиатора обычно подсчитывают необходимое количество секций. Если выбран этот путь расчета, то появится поле, в которое необходимо внести паспортную мощность одной секции радиатора. Итоговый результат под буквой «Б» – это необходимое количество секций с округлением до целого значения в большую сторону.

В итоговое значение уже внесен необходимый эксплуатационный запас.

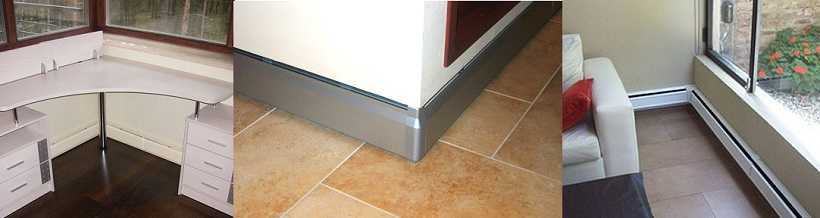

Плинтусное отопление

Этот вид отопительных приборов появился в нашей стране не так давно. Это очень похожие на медно-алюминиевые радиаторы устройства: та же медная трубка, на которую надеты медные или алюминиевые конвективные пластины. Просто у них другой способ соединения, компоновки и другие габариты. В нагревательные модули (трубки с пластинами) могут вставляться ТЭНы или они могут собираться в замкнутые контура, по которым циркулирует теплоноситель. Располагаются они вдоль пола по периметру стен, прикрываются металлическими декоративными накладками. По ширине — около 3см, по высоте 12-20 см в зависимости от мощности. Точно низкие радиаторы.

Так выглядит плинтусное отопление. Больше никаких других отопительных приборов

Достоинства, недостатки

Достоинство в том, что большая часть тепла (70-80%) передается тепловым излучением. От тепла, поднимающегося от теплых плинтусов, нагреваются в первую очередь стены. Они затем начинают излучать тепло. Потому в комнате наблюдается более равномерная температура, и теплый воздух не скапливается вверху.

Еще один плюс — очень компактные размеры и при этом довольно большая теплоотдача: один метр выдает на средних температурах 180-280 Вт. К тому же они не бросаются в глаза и предоставляют широкий простор для дизайнерских решений.

Минус один — высокая цена.

Область применения

Выбор низких радиаторов широк: они есть в любой группе. К любым условиям и требованиям можно подобрать подходящий вариант.

Как вам статья?

Мне нравитсяНе нравится

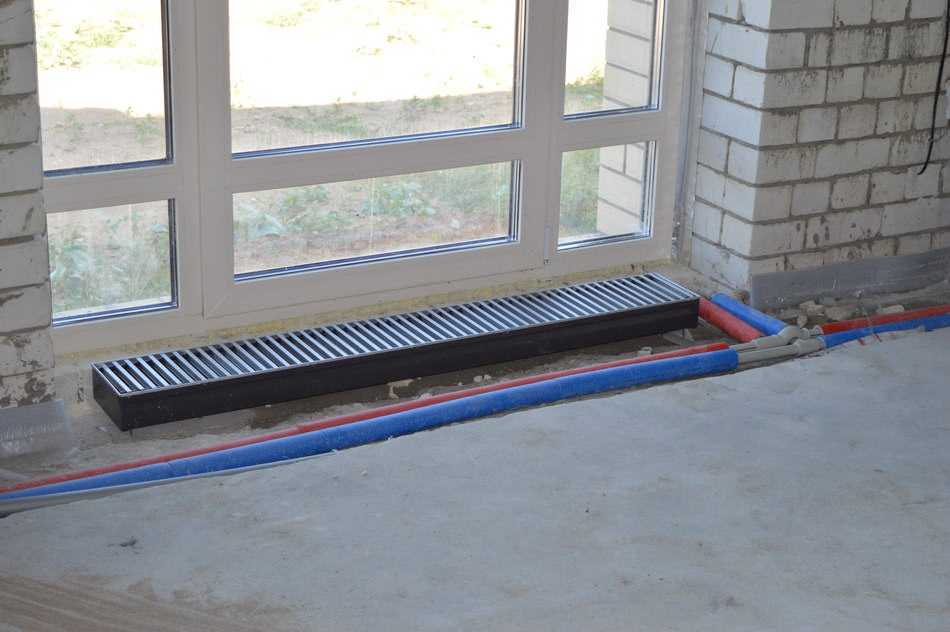

Встраиваемые в пол радиаторы отопления

Радиаторы отопления в полу удобны для применения в жилых домах, офисах, зимних садах и пр. Ограничений по применению нет, работают устройства по принципу конвекции. Плюс – снижение расходов на отопление без изменения интенсивности прогрева помещений.

Конструкция простая – внутри корпуса из металла размещен трубчатый нагреватель с пластинчатыми ребрами. Такая оребренная конфигурация увеличивает площадь соприкосновения воздуха с теплоносителем, обеспечивает оперативный прогрев. Верхняя часть короба оснащена решеткой, ее располагают на уровне пола.

Эстетическая привлекательность не влияет на мощность, к тому же прибор встраивают в пол и его не видно. Для установки в помещениях с высокой влажностью следует выбрать устройство из нержавейки, для других комнат подойдут оцинкованные виды. Решетка защищена от ржавчины порошковым покрытием и изготовлена из стали, мрамора, дерева.

По конструкции решетки делят на:

Линейные. Поднимаются целиком, всей пластиной, перекладины расположены вдоль и поперек.
Рулонные. Скатываются в рулон, оснащены только поперечно расположенными перекладинами.

Разновидности и область применения

Радиаторы отопления, встраиваемые в пол, используют в жилых и нежилых строениях, где нет возможности применять стандартные типы. Утопленные в пол агрегаты нужны в теплицах, домах с панорамными окнами, выставочных и музейных залах.

В отличие от низких напольных радиаторов отопления для панорамных окон лучше подходят утопленные в стяжку. В последнем случае батарею не видно, открывается полный обзор из окна. Для повышения функциональности дополняют вентиляторами. Скорость нагрева воздуха увеличивается на 90%, для снижения шумового эффекта применяют пористые резиновые прокладки. Еще оснащают электронными датчиками температуры, регуляторами для настройки температурного режима.

Различают устройства по типу нагрева:

Электрические. Оснащены встроенным герметичным ТЭНом с оребрением из пластин медного, алюминиевого сплава. Самые практичные ТЭНы выпускают из нержавеющей стали. Все электроприборы оснащены предохранителями.
Водяные. Нагреватель в виде полой трубки с пластинчатым оребрением подключают к магистрали отопления. Трубопровод изготовлен из стали, алюминия или меди. При интеграции приборов в централизованную сеть медные теплообменники не рекомендованы.

Достоинства и недостатки встраиваемых радиаторов отопления

Среди основных плюсов применения приборов:

Скрытый монтаж в любой точке комнаты. Благодаря сокрытию в пол, устройство вовсе не заметно на поверхности. Прочная решетка выдерживает вес мебели, человека.
Простота ухода. Решетку просто чистить пылесосом, как и внутреннюю нишу.
Универсальность. Модули не влияют на общий декор, не требуют тщательного подбора под цвет отделки, общий стиль интерьера.
Безопасность и высокая надежность при эксплуатации. Решетки выпускают с перфорацией малого размера, поэтому невозможно застрять каблуком обуви и ребенок не сможет засунуть внутрь ниши ручку или ножку.

Встроенные радиаторы обеспечивают хорошую тепловую завесу, что удобно в домах с панорамными окнами, торговых точках или витринах магазинов.

К минусам относят:

сложность монтажа;
необходимость повышения уровня пола с учетом размеров;
повышенная стоимость – в сравнении с другими устройствам;
неравномерность прогрева в комнатах с высотой стен от 3 м.

Советы при покупке

Наличие вентилятора и системы управления облегчает настройку работы. Также внимания заслуживают размер, мощность агрегата и условия монтажа.

Приобретая водяной встраиваемый конвектор, в расчет принимают:

Показатель давления в сети отопления. Централизованные магистрали выдают до 10 бар, автономные не выше 2,5 бар при пиковых нагрузках.
Чистоту и характеристики теплоносителя.
Тип системы отопления. Это может быть одно-, двухтрубная сеть.
Размер диаметра нужен для переходников. Материал труб зависит от помещения, в котором будут применять устройство.

Основное назначение напольных и встраиваемых радиаторов отопления – прогрев помещений, где невозможна установка традиционных батарей. Они стоят дороже стандартных моделей. Надо выбирать с предварительным расчетом зоны монтажа, вида труб.

Распространённые разновидности низких батарей

Поскольку радиаторы устроены весьма просто, различия между ними основаны на геометрии корпуса, из какого материала он изготовлен, какой вид и размеры имеют рёбра радиатора.

Минимальные размеры низкого радиатора обычно 0,2 метра в высоту, 0,5 метра в длину и 0,1 м в глубину. Максимальные размеры могут быть 0,5 метра в высоту, 6 метров в длину и 0,23 метра в глубину.

Конструкция низких батарей определяется в первую очередь материалами, такими как:

Батареи представляют собой секции, полученные сполотом литья. Для теплообмена каждая секция содержит определённое конструкцией число рёбер .

Свойства чугуна определяют и недостатки и преимущества такого радиатора. Чугун хрупкий и подобен яичной скорлупе, которая благодаря своей выпуклости прочна снаружи, но легко разрушается изнутри. Поэтому сила давления воды внутри такого радиатора должна быть менее 9-11 атмосфер. А поскольку поверхность чугуна после литья получается шероховатой и неровной, на ней внутри радиатора со временем осаждается мусор и создаёт слой, ослабляющий передачу тепла воды чугуну радиатора. Но при упомянутых недостатках чугунный радиатор хорошо держит тепло и не подвержен разрушению от длительного контакта с водой.

Способом литья сталь не позволяет получать необходимую для радиатора ребристую форму. По этой причине стальные низкие батареи из стали изготавливаются из отдельных пластин и часто в сочетании с трубами. Низкая батарея на основе трубы в обрамлении пластин, служащих для увеличения конвекции, имеет тепловые потери по причине зазоров, возникающих в месте крепления пластин к трубе.

Если же радиатор изготовлен из стальных пластин, которые образуют полости для наполнения их горячей водой, теплоотдача получается намного большей, чем у радиатора на основе трубы, но уменьшается устойчивость к гидравлическим ударам из-за наличия швов соединения пластин, что является одним из недостатков таких радиаторов.

Другим недостатком стальных радиаторов является ржавчина, которая появляется внутри при контакте с кислородом воздуха во влажной среде. Кроме упомянутых недостатков стальные радиаторы весьма дороги по причине трудоемкого изготовления и необходимости применения стали устойчивой к коррозии. По свойствам передавать тепло они близки к чугунным радиаторам.

Батареи из алюминия могут быть получены либо способом литья, либо экструзией, либо изготовлены из пластин. Их главным преимуществом является вес, который существенно меньше, чем у чугунных и стальных.

По способности противостоять давлению воды алюминиевые радиаторы почти в полтора раза лучше чугунных. Но конвекционные свойства алюминия хуже, чем у чугуна и стали.

Кроме того, алюминий менее прочный, чем чугун и сталь, поэтому гидравлические удары могут быстро привести к появлению протеканий воды через появившиеся в корпусе трещины. По этой причине срок службы таких радиаторов меньше, чем у чугунных и стальных .

Такой радиатор изготовлен из нескольких деталей. материал каждой из которых подобран с наилучшим соответствием выполняемой задаче. В такой батарее вода проходит по трубе из сплава меди или иного материала. Труба способна выдерживать давление воды в несколько десятков атмосфер и при этом не подвергается разрушению от длительного контакта с водой. Поэтому её срок службы будет сравним с чугунной батареей.

Для увеличения площади поверхности соприкосновения с воздухом на трубе располагаются пластины из алюминия или сплава цветных металлов. Такой радиатор может иметь небольшие габариты, но из-за потерь тепла в месте крепления пластин к трубе его эффективность будет меньше, чем у алюминиевых батарей.

Трудоёмкость изготовления и использование цветных металлов делает такую батарею более дорогой, чем алюминиевую.

Отопление в плинтусах

Относительно недавно появился новый и самый низкий способ создания отопления. В этом случае теплоснабжающая конструкция состоит из медных трубок, оребренных пластинами, благодаря которым увеличивается теплоотдача. По ним циркулирует вода.

Трубки прокладывают по периметру комнаты и прикрывают особыми металлическими плинтусами. Подобная отопительная конструкция обладает самыми маленькими размерами. В ширину она составляет 30 миллиметров, а высоту имеет в пределах 100 –200 миллиметров (в зависимости от мощности системы).

Отопление в плинтусах имеет преимущества:

Большие возможности для воплощения дизайнерских решений в интерьере.
Равномерное распределение теплых потоков вдоль стен.

Когда создается в помещении уникальный дизайн, именно низкие радиаторы для витражных окон позволяют правильно и красиво вписать отопительную систему в интерьер.

Панорамные окна и отопление: что выбрать?

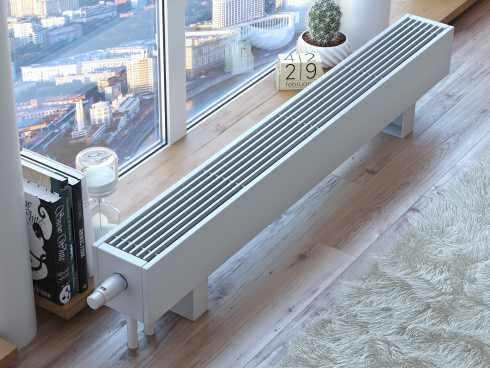

Низкие радиаторы

Вытянуты в длину и имеют высоту от 130 до 300 мм. Стоят недорого, а еще имеют большой выбор по материалам, высоте, ширине глубине, теплоотдаче и дизайну. Подключение также можно варьировать: нижнее, боковое, седловидное, диагональное.

Но у низких радиаторов есть недостатки. Их устанавливают перед окном, поэтому частично закрывается панорамный вид.

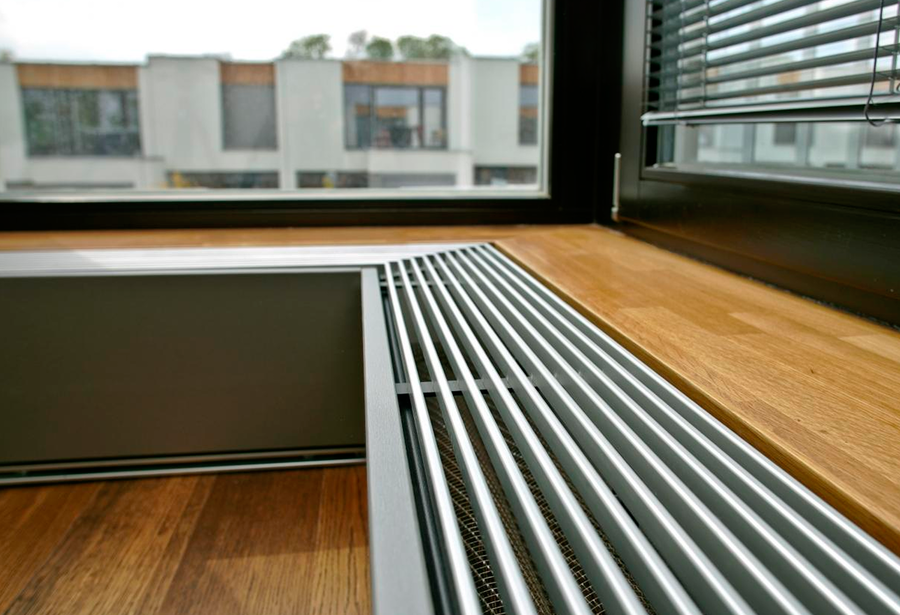

Внутрипольный конвектор

Эстетичный вариант! Вы забудете о том, что такое радиатор, ведь конвектор не будет загораживать собой красивый вид из окна. Модели с вентиляторами имеют большую тепловую мощность, что позволяет отапливать помещения с большой площадью.

В плане дизайна внутрипольные конвекторы дают простор: много вариантов по длине, ширине, исполнению решетки, материалу решетки и корпуса, дизайну. Конвектор, который лучше всего подходит именно для вас, вы можете выбрать из ассортимента бренда STOUT.

Есть ли минусы? Один — цена. Она выше, чем у других вариантов. Но и он нивелируется со временем – внутрипольные конвекторы STOUT служат долго и имеют гарантию 10 лет.

Вертикальные радиаторы

Эти отопительные приборы очень высокие, поэтому устанавливают их на стене возле панорамного окна. Вид не загораживают, комнату и окна обогревают, хорошо отдают тепло и придают интерьеру изысканности. В некоторых домах и квартирах они становятся настоящим арт-объектом.

Однако если будете выбирать такой вариант обогрева, то заранее оставляйте участок для размещения радиатора

Также важно правильно рассчитать теплоотдачу радиатора, чтобы обеспечить необходимый тепловой поток

Теперь, узнав, о разных видах отопительных приборов, вам будет легче выбрать вариант, который подходит именно вам. Конечно, каждый случай и ремонт уникален, поэтому нет единого верного решения

Важно одно — не оставлять помещение с панорамным окном без обогрева. Дополнительным источником тепла может стать теплый пол или теплый плинтус

Каждый из них поможет лучше прогреть комнату и окна, добавит комфорта.

И не забывайте переходить на наш канал. Там вы найдете интересные статьи про ремонт, теплотехническое оборудование и лайфхаки по его установке. А еще вы узнаете:

7 типичных ошибок, которые часто допускают при ремонте санузла

Ремонт со STOUT7 ноября 2022

Как экономить электроэнергию при нагреве воды в доме

Ремонт со STOUT28 октября 2022

Случился засор в трубе? Специалист рассказал, как устранить его самостоятельно

Ремонт со STOUT4 ноября 2022

Особенности напольных радиаторов

Напольные радиаторы — надежные и долговечные источники тепловой энергии.

Они необходимы там, где невозможно установить настенные приборы: на перегородках из ГКЛ и стеклоблоков, при большой площади остекления вертикальных поверхностей.

Принцип работы

Напольные радиаторы — элементы системы водяного отопления, которая работает по следующему принципу:

в котельной вода нагревается до требуемой температуры;
по трубопроводу подается к радиаторам и заполняет их;
происходит нагрев корпуса приборов.

Передача тепла в помещение осуществляется двумя способами:

излучения (до 80% от общей мощности);
конвекции.

Показатель процентного соотношения конвекция-излучение зависит от конструкции прибора. Батареи панельного и секционного типа преимущественно работают по принципу излучения тепла. При этом волны направлены по отношению к поверхности прибора перпендикулярно и под небольшим углом в обе стороны.

Если в радиаторе есть теплообменник, представляющий собой ребристую трубу, то воздух заполняет пространство между пластинами-ребрами. В этом случае передача тепла осуществляется преимущественно методом естественной конвекции. Нагревшиеся воздушные массы поднимаются к подпотолочному пространству, на их место поступают холодные. По такому принципу работают приборы, встраиваемые в пол.

Фото 1. Конструкция напольного отопительного радиатора. Стрелками указаны составные части прибора.

Преимущества и недостатки

Основным достоинством напольных батарей считают минимальные потери тепла. Этот эффект достигается посредством тщательно продуманной конструкции и формы корпуса приборов. В числе других преимуществ:

простота и легкость монтажа;
эстетическая привлекательность, присущая современным моделям отопительного оборудования;
широкий выбор оборудования с разной тепловой мощностью;
доступная цена;
возможность регулирования температуры нагрева.

Недостатки:

неравномерный прогрев помещения: верхнее пространство быстрее становится теплым, в то время как на уровне пола воздух прохладный;
не всегда способны гармонично вписаться в дизайн комнаты;
нельзя замаскировать установленными перед ними мебелью или перегородками.

Монтаж

Подключение напольного радиатора к системе отопления технически ничем не отличается от установки настенного. Выполняют те же действия:

на входе и выходе батареи устанавливают краны маевского или краны с терморегулятором;
герметизацию резьбовых соединений выполняют с помощью льна и уплотнительной пасты Unipak;
проверяют правильность установки пузырьковым уровнем: верхняя панель отопительного прибора должна быть строго горизонтальной.

Справка. В каждой линейке напольных радиаторов есть проходные и концевые модели. Первые предназначены для монтажа в любой точке системы отопления. Концевые устанавливают в конце каждой ветки инженерной сети.

Напольные радиаторы панельного типа — сборные. Перед подключением к системе отопления требуется выполнить несколько действий:

снять верхнюю и боковые панели;
установить ножки;
закрепить ранее снятые панели на прежних местах.

Для того чтобы напольные приборы были более устойчивы, производители отопительного оборудования разработали специальные кронштейны. Они крепятся к поверхности пола, после чего прикручиваются ножки или корпус батареи. При необходимости и для большего удобства монтажа используют кронштейны, регулируемые по высоте.

Фото 2. Специальные кронштейны с подвешенным на них напольным биметаллическим радиатором отопления.

Как правильно выбрать радиатор для панорамных окон

Грамотно подобрать радиаторы под панорамные окна в квартире поможет соблюдение следующих правил:

Перед покупкой следует заранее определиться с суммарной длиной, которая замеряется непосредственно на месте установки Она обычно варьируется от 280 до 600 мм

Важно обратить внимание и на высоту изделия, измеренную в мм. Потребуется выбрать тип радиатора по используемому в нем металлу, основываясь на приведенных в различных источниках технических характеристиках. Важно определиться с типом подводки в квартире и подобрать подходящий для нее образец изделия; Не лишним будет оценить дизайн предлагаемых конкретным производителем моделей, внимательно изучив фото, представленные на сайте продающей компании.

Несмотря на то что в большинстве случаев торговые организации предлагают одну известную марку («Kermi», производства Германия), ознакомиться с различными моделями от этого производителя будет не лишним. Несмотря на то что в большинстве случаев торговые организации предлагают одну известную марку («Kermi», производства Германия), ознакомиться с различными моделями от этого производителя будет не лишним

Важно определиться с типом подводки в квартире и подобрать подходящий для нее образец изделия; Не лишним будет оценить дизайн предлагаемых конкретным производителем моделей, внимательно изучив фото, представленные на сайте продающей компании.. Несмотря на то что в большинстве случаев торговые организации предлагают одну известную марку («Kermi», производства Германия), ознакомиться с различными моделями от этого производителя будет не лишним

Компактные радиаторы для панорамных окон из-за специфики своего применения пока не пользуются большим спросом у российского потребителя

Однако с учетом постоянного улучшения условий жизни современного человека они считаются перспективными изделиями, привлекающими к себе внимание заботящихся о комфорте пользователей

Достоинства и недостатки

Заявленные преимущества низких радиаторов в горизонтальном исполнении определяются уже рассмотренными особенностями их применения. Они проявляются в следующем:

маленькие размеры, сравнимые с габаритами их плинтусных аналогов;
высокая теплоотдача, являющаяся отличительной характеристикой большинства моделей радиаторов напольного типа, за исключением чугунных образцов;
привлекательный внешний вид, не портящий интерьеров современных помещений;
широкий выбор цветовых исполнений, начиная с традиционного белого цвета и заканчивая большой палитрой различных оттенков.

Помимо градаций белого цвета в отдельных дизайнерских решениях применяется прием стилизации под дерево или камень.

К плюсам нагревателей относят простоту монтажа, связанную со способом размещения в подоконном пространстве. Обычно они устанавливаются на ножках, уже имеющихся на корпусе изделия, после чего пользователю останется только подсоединить патрубки к нижней подводке. Отдельные образцы фиксируются непосредственно на поверхности пола или же страиваются прямо в него. С их помощью удается обогревать значительные по площади помещения, а также размещать близко к стенам, не загромождая жилого пространства.

К числу недостатков отопительных батарей этого класса относят:

ограниченность способов прокладки труб – необходимость встраивания в стену или в пол;
возможность использования только одного способа обогрева – конвекцией;
сложность подбора и приобретения модели, подходящей для конкретных условий эксплуатации.

Минусом изделий считается и сравнительно высокая стоимость, заявленная производителем. Она существенно превышает аналогичный показатель у образцов классических батарей.

Некоторые мифы и рекомендации по выбору

В настоящее время на сетевых форумах, посвященных тематике отопления квартир и частных домов, не утихают споры «биметалл или алюминий». Многочисленные мнения настолько противоречивы, что обычный домовладелец или квартиросъемщик вряд ли сможет принять правильное решение. Более того, на страницах тематических форумов существует целый ряд мифов, ставящих человека, не являющегося в данной области специалистом, в тупик. Вот основные из этих мифов:

радиаторы из алюминия не способны выдерживать высокое сетевое давление;
входящий в состав алюминиевых радиаторов силумин подвержен быстрой коррозии, из-за чего в скором времени вся батарея станет непригодной для дальнейшей эксплуатации, а, следовательно, предпочтение нужно отдавать биметаллическим приборам отопления;
входящий в состав радиаторов алюминий совместно с другим металлом, который контактирует с теплоносителем, создает гальваническую пару и, как следствие, очень быстро разрушается под воздействием электрохимической коррозии;
контактируя с грязной водой теплоносителя, алюминий выделяет в систему значительное количество кислорода;
стальные части биметаллических батарей очень быстро ржавеют, прогнивают, после чего батарея становится непригодной для дальнейшей эксплуатации;
а также много прочих фантастических утверждений.

Некоторые описанные в этих мифах процессы действительно протекают. Однако степень их влияния настолько ничтожна, что батарея может служить верой и правдой не один десяток лет. Таким образом, если вы купили не дешевую подделку, а изделие высокого качества, правильно выполнили монтаж, переживать за проявление описанных выше факторов не следует.

Несколько рекомендаций, позволяющих грамотно подойти к выбору радиаторов отопления:

Для автономных систем отопления частных домов лучше выбрать алюминиевые радиаторы.
Радиаторы на основе алюминия можно использовать в отопительных системах многоквартирных домов. Для этого нужно учитывать величину рабочего давления и использовать продукцию только известных мировых производителей.
В многоэтажных домах (16 и более этажей) для отопительных систем следует выбирать биметаллические батареи.
Если система отопления многоэтажного дома включает в себя не только стояковые, но и горизонтальные ветви, можно использовать радиаторы из алюминия.
Если возникают сомнения по поводу надежности алюминиевых батарей, нужно покупать и устанавливать биметаллические отопительные приборы. Это обеспечит гарантию надежной эксплуатации.

Радиаторы отопления алюминиевые или биметаллические, подключенные к центральной системе отопления, будут обеспечивать комфортную температуру в жилище и иметь продолжительный срок эксплуатации только в том случае, если будет осуществляться их периодическая промывка. Идеальная периодичность промывки – 1 раз в год. Если нет такой возможности, промывку необходимо выполнять не реже, чем 1 раз в 3 года.
