Как сделать отопление из водонагревателя

Подключение

На заключительном этапе выполняется подключение нагревательного элемента к контуру системы отопления в соответствии со стандартной схемой. Затем необходимо подсоединить входную и выходную трубы, а также произвести разводку по всем точкам водяного разбора.

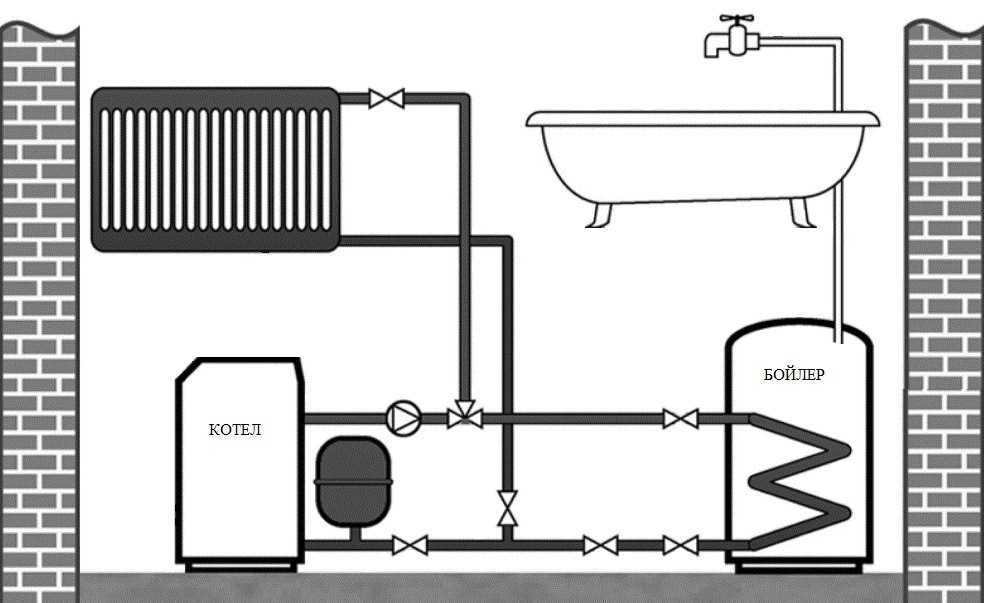

Возможная схема подключения бойлера косвенного нагрева Omicron

Перед тем, как приступить к тестированию работоспособности самостоятельно изготовленного водогрейного прибора, следует проверить правильность подключения всех элементов.

Принцип работы предохранительного клапана для водонагревателя и его функции описаны в данной теме.

Инструкция по замене магниевого анода в водонагревателе представлена в этой статье.

Основные этапы изготовления бойлера представлены подготовкой подходящей емкости, изготовлением змеевика, обеспечением теплоизоляции и сборкой устройства, включая подсоединение змеевика к отопительной системе, организацию подачи холодной и вывод горячей воды.

Разновидности аппаратов

При выборе котла для отопления многие интересуются двумя его параметрами. Первый — объем бака, второй — потребляемая электрическая энергия.

Проточный водонагреватель

Проточный бойлер отопления воды нет емкости, предназначенной для большого ее объема. Он устроен так, что потребляемая вода нагревается моментально. В быту применяют два вида:

Электрический — производство происходит в компактном корпусе, крепление настенное. Нагрев воды происходит во время ее прохождения через электрический нагреватель.
Газовый — внутри теплообменника происходит протекание воды. Под ним горит газовая горелка, которая нагревает жидкость.

Рекомендуем: Буржуйка своими руками чертежи (Самая эффективная) фото+видео

Проточный электрический водонагреватель, предназначенный для отопления, обладает таким устройством:

Корпус — материалом служит металл или пластик, снаружи покрыт специальным покрытием для защиты и декора.
Трубка для теплообмена — расположена внутри корпуса, чаще всего обладает спиралевидной формой.
Нагревательная деталь — находится в теплообменной трубке или же в металлическом отдельном стакане.
Измеритель протока — происходит реакция на закрытие/открытие на смесителе крана.
Электромагнитный пускатель — выполняет управление магнитного пускателя, представляет собой мощный электронагреватель.
Термостат — включает/выключает агрегат, регулирует подачу горячей воды исходя из мощности напора.
Тепловой предохранитель — необходим для аварийного отключения прибора.

Плюсы	Минусы
Небольшой вес, компактные параметры	Из-за сложного изготовления цена на них довольно-таки высокая
Возможно эксплуатировать сразу, как только включился, так как вода нагревается быстро	Высокое потребление электричества
Подключение и монтаж можно выполнить самостоятельно за полтора часа	Для подключения возникает необходимость прокладывать отдельно еще один сетевой кабель
Все детали, находящиеся внутри, изготовлены из металла, не подвластного коррозии

Накопительный котел электрического типа

В быту чаще всего используют накопительные котлы электрического типа. Внешне они имеют отличия, но само устройство одинаковое:

Корпус — изготовлен из стали, имеющей толщину 0,8 миллиметров. Сверху наносится покрытие из полиэфирной эмали, служащее не только декором, но и защитой.
Бак — находиться внутри корпуса, производится из стали толщиной 1,2 миллиметра, снаружи покрыт защитой от коррозии. Он имеет три вида. Первый — термоупрочненное покрытие, используется в недорогих моделях. Считается не особо прочным: эмаль может потрескаться и рассыпаться от резкого перепада температурного режима. Второй — стеклокерамика, наносится при высокой температуре, очень прочная. Третий — титановое напыление, самое долговечное и прочное, применяется на дорогих моделях.
Теплоизоляция — минимальная толщина 20 миллиметров, максимальная — 40. Имеет вид прослойки между баком и наружным корпусом.
Магниевый анод — предназначен для защиты от ржавчины. Монтаж происходит возле ТЭНа, предохраняет бак и нагревательную деталь от электромеханической коррозии.
ТЭН — находиться в нижней части бака.
Термометр — цифровой или механический. Находиться снаружи корпуса, предназначен для контроля воды.
Термостат — автоматически включает/отключает нагревательный элемент. Регулировка ручная или электронная.
Индикаторный светодиод — подключен к термостату, дает знать, когда ТЭН включен или выключен.
Водяные патрубки — изготовлены из металла, снаружи заканчиваются резьбой, подключаются к водопроводу.
Установочный кронштейн — используется для крепления агрегата на стену.

Плюсы	Минусы
Большой ассортимент	Установка выполняется только на прочную стену из-за большого веса аппаратов
Монтаж простой, легкий, выполняется за пару часов	Максимальный срок эксплуатации девять лет, так как устойчивость к коррозии понижена
Замена детали происходит максимум за полтора часа	За счет утеплителя параметры довольно габаритные
Низкое потребление электричества	Долго нагревается (от получаса до девяти часов)
Появляется толстый слой накипи

Где и почем купить электробойлер в Вашем городе

Накопительный электрический водонагреватель Thermex Ultra Slim IU

Система ГВС с двухконтурным котлом (или колонкой), но с бойлером послойного нагрева устраняет все недостатки.

Принцип работы бойлера послойного нагрева ГВС

Схема ГВС с бойлером послойного нагрева и проточным водонагревателем

В последнее время набирает популярность система ГВС с бойлером послойного нагрева, вода в котором нагревается проточным водонагревателем. В таком бойлере отсутствует теплообменник, что снижает его стоимость.

Горячая вода расходуется из верхней части бака. На её место в нижнюю часть бака тут же поступает холодная вода из водопровода. Насосом вода из бака прогоняется через проточный нагреватель газового котла или колонки, и подается сразу в верхнюю часть бака. За счет этого, горячая вода у потребителя появляется очень быстро — не нужно ждать пока прогреется почти весь объем воды, как это происходит в бойлере косвенного нагрева.

Быстрый нагрев верхнего слоя воды, позволяет устанавливать в доме бойлер меньших размеров, а также снизить мощность проточного нагревателя, без ущерба для комфорта.

Производители выпускают двухконтурные котлы со встроенным или выносным бойлером послойного нагрева. В результате, стоимость и габариты оборудования системы ГВС получаются несколько меньше, чем с бойлером косвенного нагрева

Вода в бойлере подогревается заранее, независимо от того, расходуется она или нет. Запас горячей воды в баке позволяет пользоваться горячей водой в доме в течении нескольких часов.

Благодаря этому, нагрев воды в баке можно производить довольно длительное время, постепенно накапливая тепловую энергию в горячей воде.

Большая продолжительность нагрева воды позволяет использовать нагреватель сравнительно небольшой мощности.

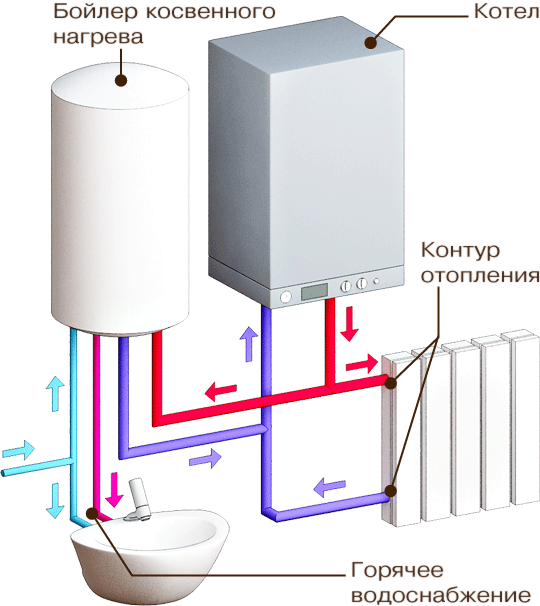

Схема работы накопительного бойлера послойного нагрева с двухконтурным котломПринципиальная схема подключения накопительного бойлера послойного нагрева к двухконтурному котлу

На схеме стрелками показано направление движения воды в контуре ГВС котла во время работы циркуляционного насоса. Насос включается от датчика температуры, термостата бойлера.

Циркуляция воды в контуре ГВС котла запускает в работу котел в режиме ГВС. Нагретая котлом вода поступает в бойлер, где поднимается вверх. Холодная вода из нижней части бойлера насосом подается в котел. Так продолжается до тех пор, пока вода в бойлере не нагреется до момента срабатывания датчика температуры бойлера. Датчик отключает насос, циркуляция воды в контуре нагрева прекращается и режим ГВС котла отключается.

Горячая вода на водоразборные краны поступает из верхней части бойлера по отдельному патрубку. Такое решение позволяет простыми средствами стабилизировать температуру воды, которая идет потребителю. При расходовании горячей воды из бойлера она замещается холодной водой из водопровода.

Монтаж и эксплуатация бойлера отопления

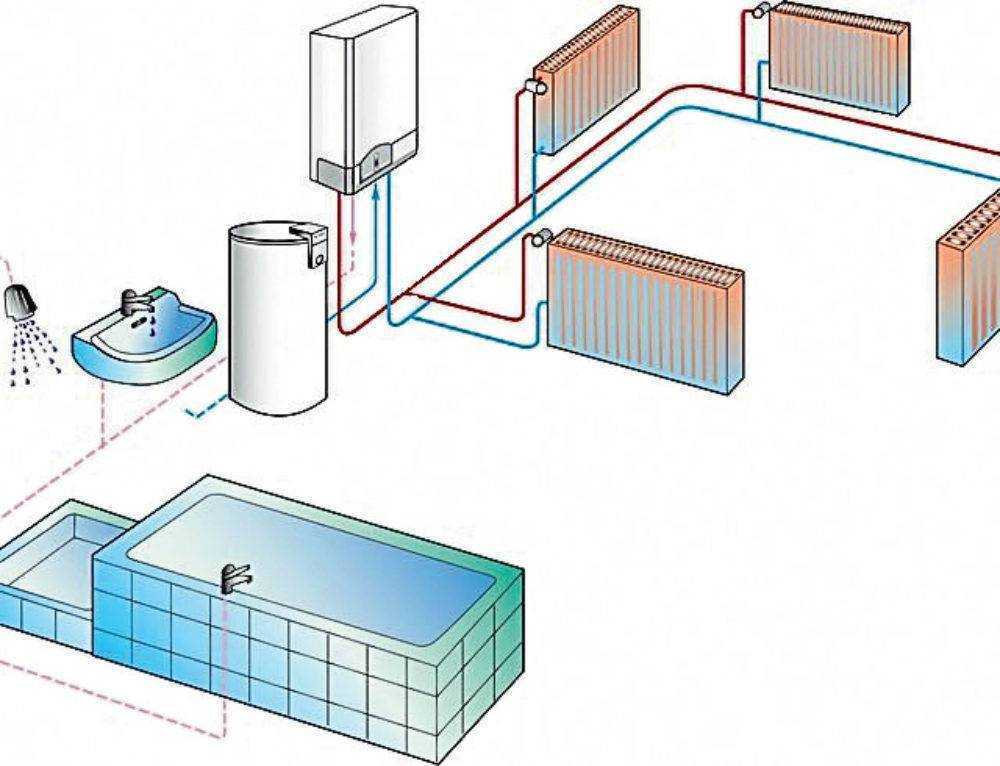

Бойлер в системе отопления

После выполнения всех необходимых вычислений мощности бойлера и его объема можно приступать к интеграции устройства в отопительную систему

Важной задачей является определение места установки. Определившись с назначением бойлера в системе отопления нужно ознакомиться с инструкцией по его монтажу

Оптимальным вариантом будет установка в непосредственной близости от котла. В этом случае передача тепловой энергии от теплоносителя воде является наиболее эффективной.

Но при этом можно столкнуться со следующими трудностями организации отопления с помощью бойлера:

Подвод системы ГВС. В системе отопления с твердотопливным котлом бойлер удобнее всего разместить непосредственно в котельной. Но тогда для подачи нагретой воды в помещения понадобиться отдельный насос и устройства управления к нему; Большой объем емкости. если планируется отопление через бойлер для значительных жилых площадей. Возникает проблема с размещением отопительного элемента; Подвод электросети для обеспечения работы ТЭНа. Для нормального функционирования бойлера для отопления частного дома также рекомендуется установить автономный источник электроэнергии.

Решив эти вопросы можно приступать непосредственно к монтажу.

Контроль температуры воды в отоплении через бойлер осуществляется с помощью установленного термометра. Он не входит в стандартную комплектацию и поэтому необходимо приобрести этот прибор отдельно.

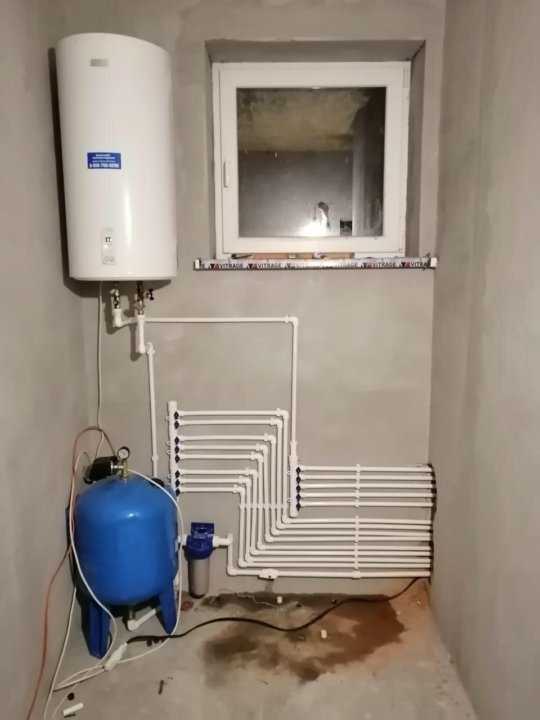

Установка накопительного бака отопления

Для монтажа теплового аккумулятора необходимо заранее подготовить ровную площадку. Следует учитывать его большой вес – в случае надобности делается отдельный фундамент или усиливаются полы.

Оптимальный вариант монтажа – на отдельную платформу. Так можно избежать контакта корпуса с бетонной поверхностью, что снизит тепловые потери в электрическом бойлере для отопления. Практически все производители делают емкость на специальных ножках. В случае их отсутствия на пол рекомендуется установить утеплитель.

Порядок подключения бойлера к системе отопления заключается в выполнении таких действий:

После установки емкости нужно проверить ее положение относительно горизонта. Не допускаются отклонения. Выполнить подключение к отоплению

Важно, чтобы диаметр патрубков был равный. В противном случае после подключения бойлера к системе отопления появится избыточное гидравлическое сопротивление

Если монтаж выполняется в неотапливаемом помещении – корпус бойлера утепляется. Выполняется подключение к горячему водоснабжению, чтобы бойлер работал не только для отопления, но и ГВС.

По завершении этой работы нужно проверить герметичность всех подключений и запустить отопительную систему. В течение 2-3 недель рекомендуется делать замеры температуры воды в емкости и теплоносителя в трубах после отключения котла. Так можно определить фактическое время поддержания нужного уровня нагрева в схеме отопления от бойлера.

Для того чтобы сделать полноценное отопление от бойлера не рекомендуется использовать антифриз. Он характеризуется относительно низкой теплоемкостью, что скажется на передаче тепла воде и обратно теплоносителю.

Условия правильной эксплуатации бойлера

Накипь на ТЭНе бойлера

Облуживание накопительного бака практически ничем не отличается от проведения необходимых процедур для поддержания работоспособности любого электрического котла с ТЭНами. И в этом случае для того, чтобы бойлер нормально работал в системе отопления частного дома — требуется следовать рекомендациям производителя.

Это можно обеспечить еще до того как делается теплоснабжение от бойлера. Лучше всего приобретать модели с так называемым «сухим ТЭНом». На нем образование накипи происходит гораздо медленнее. Также следует предварительно фильтровать воду перед подачей в накопительный бак.

Кроме этих процедур необходимо делать следующие:

Один раз в месяц проверять целостность теплоизоляции конструкции; Контролировать продолжительность поддержания температуры теплоносителя во время режима работы теплоснабжения через бойлер. Разница между расчетными и фактическими показателями не должна превышать 15%!;(MISSING) Контроль герметичности соединений. Перед каждым отопительным сезоном рекомендуется заменять прокладки. Так можно добиться более надежного отопления частного дома с помощью бойлера.

Блок управления некоторых моделей чувствителен к перепадам напряжения. Во избежание поломок этого дорогого устройства следует подключать стабилизатор для бойлера в отопительной системе.

Для очистки ТЭНа от накипи следует выполнить его демонтаж. Но перед этим нужно узнать у продавца – сохраниться ли заводская гарантия.

Электробойлер для отопительной системы своими руками

Цена промышленных модификаций отопительных водонагревателей очень высокая — от 12000 до 70000 руб. и выше. Поэтому их альтернативой может стать нагреватель выполненный собственными силами. Для этого случая допускается применять произвольный стальной бак, повышенной прочности, с параметрами соответствующими расчетным.

Для обвязки схем отопления самодельного водонагревателя потребуются такие детали:

Бак. Предпочтительнее будет оформить заказ у специализированной организации на устройство из некорродирующей стали либо собрать его своими силами. На корпусе необходимо расположить отверстия, для того чтобы выполнить пайку входных/выходных патрубков.
Змеевиковый нагревательный элемент, наилучший выбор — медный. Данный металл имеет лучший коэффициент теплопередачи и температурную эластичность.
Элементы крепления для обвязки систем отопления и ГВС.
Автоматика безопасности с первичными датчиками и защитными устройствами в виде воздушника и расширительного бака. Комплект приобретается в торговой сети по параметрам рабочего бака.
Теплозащита бойлера от потерь тепловой энергии. Для этого в прослойке между баком и защитным кожухом размещается стекловата/базальтовый теплоизолятор не менее 5 см.

Устройства проточного типа

Электрические нагреватели данного типа относятся к отдельной категории. По своим конструкционным особенностям они значительно отличаются от накопительных водонагревательных устройств. Проточное устройство имеет более компактный размер, так как оно не располагает накопителем для горячей воды. В нагреватель вода попадает посредством вводного патрубка, а затем производится ее нагрев.

Проточный водонагреватель

Нагрев происходит в колбе их меди, а устройствами для нагрева служат довольно мощные ТЭНы. Обычно в проточных устройствах используются ТЭНы с мощностью от 5 до 25 кВт. После того, как жидкость нагревается, она тут же попадает в отопление частного дома электричеством, а расход ее регулируется посредством специальных клапанов.

Подсоединяем бойлер к водопроводу

Так как нам известно главной ключевой в установки бойлера является подключение его к водопроводу.

Подключение труб к бойлеру используем такое же как на схеме, указанной ниже:

Самым лучшим способом монтажа будет, тот в котором используются металлопласиковые трубы. Но если вы вдруг используете полипропиленовые то вам для начала необходимо узнать как их правильно паять. Лучшим способом будет показать эту схему в магазине, и рабочие сами вам соберут все необходимые элементы, которые потребуются вам для успешного монтажа. Бывает такое что основные трубы в квартире металические, тогда лучше всего использовать ее с применением зажимной обоймы.

Перед началом работ необходимо отключить воду, которая попадает в вашу квартиру по разоичным трубам. А после открыть кран, который даст застоявщееся воде стечь. Подключатся лучше всего ближе к основному стояку вашего дома.

Необходимо подключить два тройника, их врезать в трубы, которые является основными для холодной и горячей воды в вашем доме. После необходимо присоеденить вентили на выход, а также вход бойлера, и естественно перекрыть их. После вы сможете с увереностью дать подачу воды через замкнутые краны.

Проверяем не протекают ли новопоставленые трубы с помощью воды. Обматываем лентой Фума или просто паклей и помещаем его к предохранительному клапану, прикручивая его к нему. Следующим этапом необходимо прикрутить переходники к подаче воды к бойлеру. Также сделать и с вентилями.

Когда это все будет на своих местах, нужно обрезать трубу секатором выбранной нами длиной. После обязательно снимаем фаску с краев трубы и надеваем на нее гайку с уплотнительным кольцом. И закручиваем гайку, главное не перетягивайте саму гайку. После того как начнется звук треска, то необходимо еще немного зажать гайку. Главное в этом деле не перепутать трубы местами, ведь последствия могут привести даже к поломке самого бойлера.

Обзор водонагревателей для электроотопления

Производители отопительных аппаратов, уже выпускают обычные бойлера, адаптированными для установки в теплоснабжающих сетях. Их тепловая мощность увеличена до 12 кВт, кроме того они имеют повышенные диаметры вводов для подключения во внутридомовой системе отопления.

Отопление от бойлера реализовать не сложно. Так как такое оборудование широко представлено на рынке, как отечественными, так и зарубежными производителями. Выбор их будет зависеть от требуемого вида энергоносителя и, типа нагрева: емкостные или косвенного нагрева. Последние больше используются в автономных схемах теплоснабжения, поэтому здесь действует принцип — чем больше, тем лучше. Они хорошо применяются во время отопительного сезона, а

летом для ГВС — разумнее применить комбинированные водонагреватели.

Наиболее популярные модели водонагревателей, которые используются в системах отопления:

Бойлер для отопления Thermex Champion Titaniumheat 150 V, производство Россия, ТЭН, объем 150 л, цена – 12190 руб.
Водонагреватель для отопления Gorenje TGU150NGB6, производство Сербия, ТЭН, объем 150 л, цена – 14320 руб.
Ariston ABS PRO R 150 V, производство Россия, ТЭН, объем 150 л, цена – 14970 руб.
Bosch WSTB 200, производство Германия, косвенный нагрев, объем 197 л, цена – 40833 руб.
Baxi Premier plus 150 (30 кВт), производство Италия, косвенный нагрев, объем 150 л, бак из нержавейки цена – 68600 руб.
Buderus Logalux SU160/5 производство Германия, косвенный нагрев “змеевик в змеевике”, нержавеющая сталь DUPLEX, объем 160 л, цена – 68869 руб.

Делаем бойлер своими руками

Водонагреватели с косвенным нагревом могут иметь самую различную конструкцию и конфигурацию. Главное они должны быть выполнены точно по расчетам, с использованием высококачественных материалов и в соответствии с установленной технологией обработки, для того чтобы получить изделие, способное работать в условиях высоких температур и под давлением. Процесс производства разбит на несколько важных этапов.

Подготовка бойлерной емкости

Выбирая конструкцию бака, нужно обратить внимание, как будет заводиться в корпус змеевик. Если в корпусе имеется монтажная крышка, то проблем для мастера с обвязкой теплообменника не будет

В том случае когда емкость целостная, то потребуется выполнить крышку самостоятельно, отрезав верхнюю часть и закрепить ее на болтовом соединении по всей длине окружности с предварительной установкой резиновой прокладки. Самым удобным вариантом для монтажа считается конструкция, которая имеет две крышки — верхнюю и нижнюю.

Далее на корпусе высверливают два отверстия для концевых участков змеевика. Диаметр отверстий обязан согласоваться с диаметром резьбы фитингов плюс 1-2 мм. Фитинги пропускают в технологические отверстия, с предварительной установкой уплотнительных колец.

Дальше с наружной стороны корпуса поворачивают встречные фитинги и сильно затягивают их. Такое соединение дает устойчивость конструкции змеевика, которую дополнительно усиливают опорами внутри корпуса, чтобы предотвратить вибрацию и шум во время циркуляции теплообменника.

В корпусе емкости запрессовывают патрубки для входа/выхода нагреваемой среды и линии дренажа, на которых устанавливается запорно-предохранительная арматура. На корпусе определяют место врезки для стрелочного термометра.

Изготовление и обработка змеевика

Сделать теплообменную спираль собственными силами опытному мастеру не сложно. В данном способе главное условие — произвести высококачественную намотку.

Выполнять ее желательно из труб, обладающих хорошей теплопередачей и антикоррозионными свойствами: медь и нержавеющая сталь. Хотя последний вариант трудно согнуть и придать нужную форму.

Готовый змеевик

Преимущественной для этих целей является медная трубка, которая гнется без предварительного нагрева горелкой. Под намотку применяют барабан из нужного материала с меньшим диаметром рабочей емкости водонагревателя на 8-12%. После выполнения намотки, витки труб раздвигают между собой до 5 мм.

Изготовление и обвязка БКН

Прежде всего самостоятельно изготовленный бойлер косвенного нагрева подсоединяют к внешнему источнику нагрева: трубы центральное отопление или в самостоятельный контур котлоагрегата автономного отопления.

Изготовленную спираль помещают внутрь корпуса и обвязывают с подающим теплоносителем. До того как закрыть корпус крышкой опрессовывают греющий контур. Для этого запускают циркуляцию теплоносителя путем открытия вентиля на подаче и обратке и внимательно осматривают змеевик на предмет утечек.

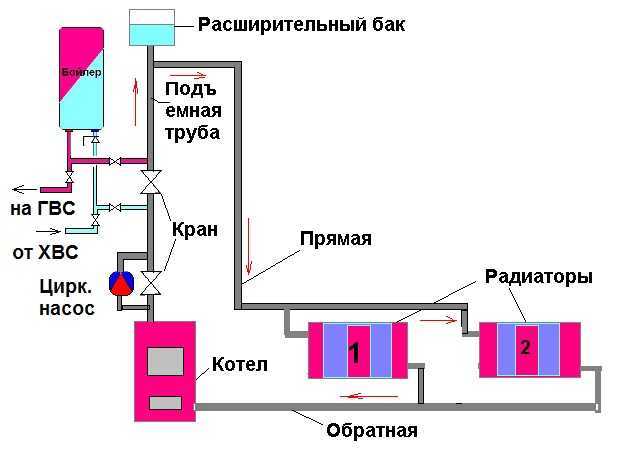

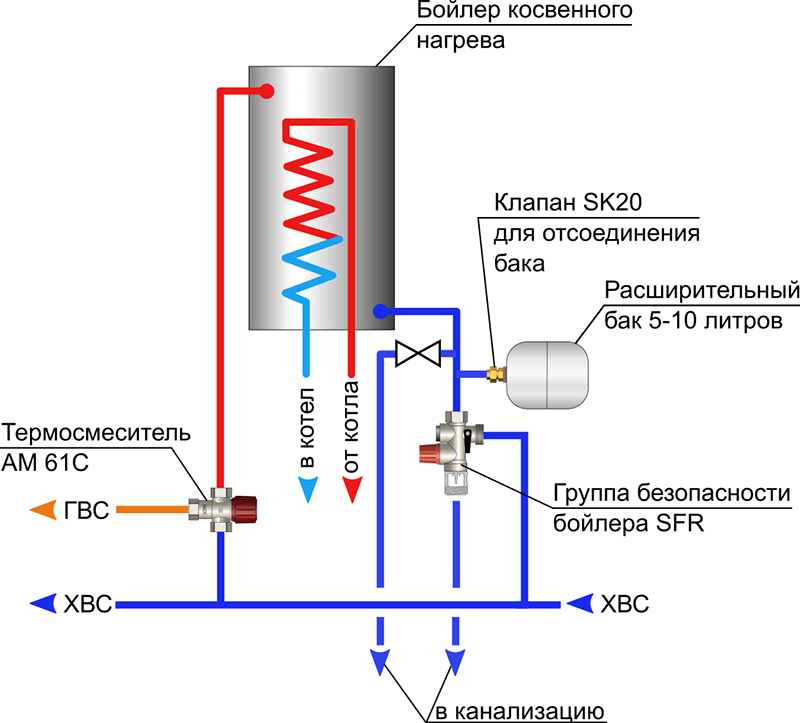

Схема обвязки БКН

Далее по схеме обвязывают конструкцию с линией ГВС через запорно-регулирующую арматуру. По схеме бак связывают с подачей холодной воды, выход ГВС с внутридомовым трубопроводом горячей воды идущем на смесители и дренажной линий, для слива воды при ремонте и обслуживании. На выходе из БНС монтируется термометр и манометр, чтобы можно было контролировать параметры нагретой воды.

Если бак имеет систему автоматического регулирования и защиты, устанавливают первичные датчики по температуре и давлению для защиты БКН от высоких параметров нагрева.

Теплоизоляция

Для того чтобы уменьшить тепловые потери от БКН и обеспечить его аккумулирующими тепловыми свойствами, выполняют наружную теплоизоляцию конструкции.

Теплоизолятор фиксируют с применением монтажного клея, стяжки проволокой либо иным образом. Имеет большое значение, чтобы корпус был защищен полностью, так как от качества термоизоляции будет зависеть КПД работы системы, и как долго бак сможет сохранять горячую воду.

Очень часто на практике термоизоляцию выполняют с применением второго бака большего диаметра, в который вставляется рабочая емкость, а пространство между ними заполняют утеплителем.

Установка напольного котла

Перед тем как начать установку агрегата, требуется устроить для него фундаментную подушку или опорную раму. Котельная в подвале, по большому счету, может быть отделана как угодно. Кроме того, в это же время подготавливается место для подключения трубопровода и дымохода.

Если вашего опыта для выполнения монтажных работ недостаточно — доверьтесь специалистам.

Выполняется монтаж котла на предварительно подготовленное место. Многие агрегаты оснащаются удобными винтовыми ножками, с помощью которых необходимо выставить котел строго горизонтально.
После нехитрой установки котла, необходимо подключить его к возвратной и подающей трубе, которые будут вести к системе циркуляции агрегата. Если газовый котел двухконтурный, то к теплообменнику необходимо подвести водопроводный патрубок и выполнить гибкую обвязку системы. Помимо этого, на возвратную трубу требуется установить очищающий фильтр, который предотвратит проникновение ржавчины внутрь оборудования.
Далее, котел подсоединяется в системе подачи газа и дымоходу. В большинстве случаев, эти работы выполняются профессионалами, а не своими руками, потому что на данном этапе есть множество технологических особенностей оборудования, которые надо предусмотреть во время установки.
Как только все работы по установке будут завершены, рекомендуется лишний раз проверить герметичность всех швов и соединений котла. Обычно для этого используется мыльный раствор, который наносится на стыки.

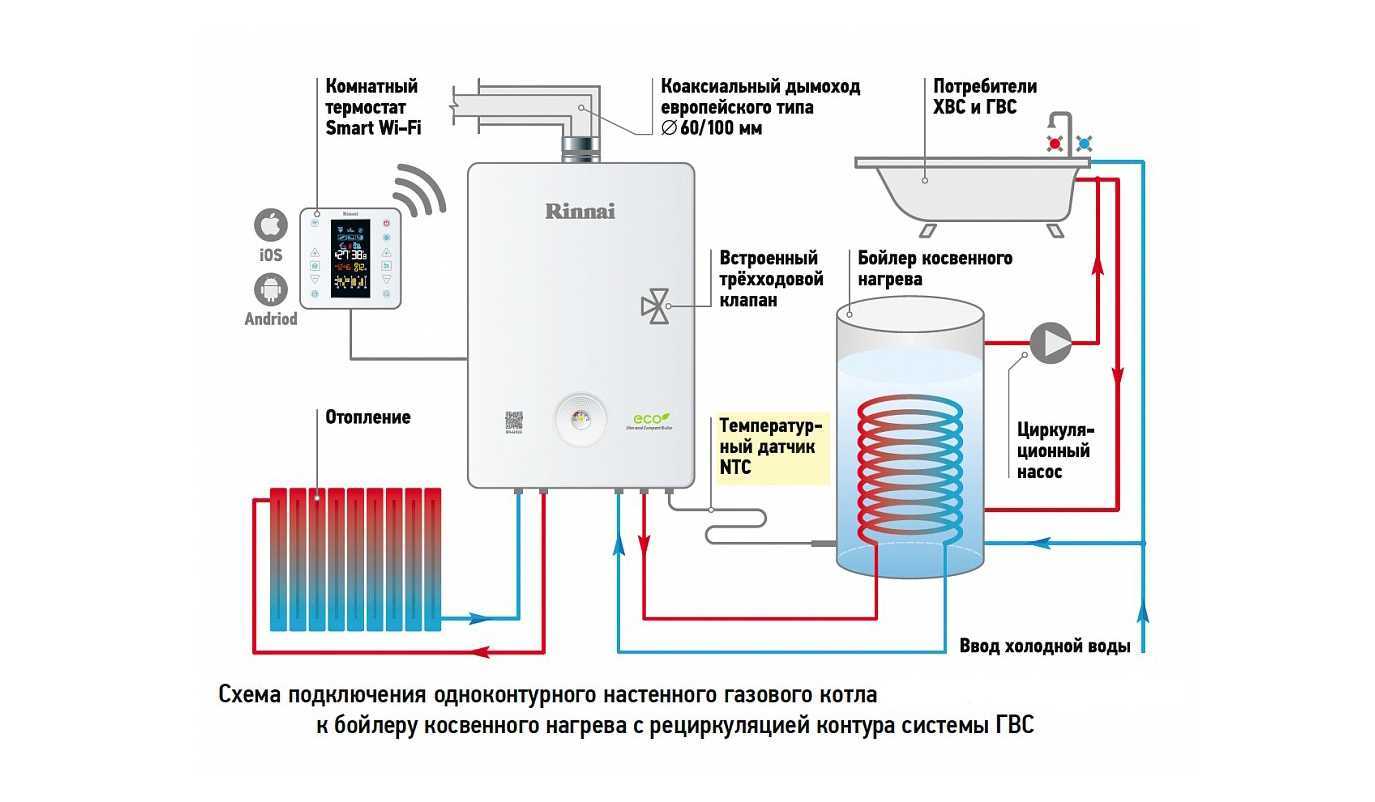

Подключение при помощи трехходового клапана

При таком подключении основу будут составлять два контура:

отопительный контур;
нагревательный контур бойлера (система горячего водоснабжения).

Благодаря трехходовому клапану можно обеспечить распределение теплоносителя между контурами. Здесь большим приоритетом обладает направление нагрева накопителя, контур отопления играет второстепенную роль.

Управлять таким клапаном не нужно – все происходит автоматически. Для этого имеется термостат, который в момент остывания воды переключает клапан, и вода из контура обогрева идет в контур бойлера.

Когда температура достигает необходимого уровня, термостат переключает клапан в обратное положение, то есть теплоноситель уже направляется в радиаторы отопления.

Такое подключение является самым распространенным. Его удобство заключается в том, что такая система незаменима при достаточно большом использовании воды в доме, в том числе, если в системе циркулирует вода с достаточно высокой жесткостью.

Нужно помнить! Выставляя предельную температуру срабатывания термостата, следует учитывать температуру, до которой будет нагреваться в котле теплоноситель. Температура на бойлере рекомендуется выставлять меньше, чем в котле. В противном случае, котел, который отключится от отопления, будет раз за разом греть в нагревателе воду.

Схема устройства самодельного бойлера

Стандартная схема устройства водогрейного прибора в виде бойлера, может иметь существенные отличия в зависимости от вида и конструктивных особенностей. Приборы косвенного нагрева не способны самостоятельно производить тепловую энергию, но могут быть снабжены встроенными ТЭНами, посредством которых эффективно поддерживается температурный режим воды в заранее заданных пределах.

Схема устройства предполагает наличие в конструкции основных составляющих, представленных:

накопительным резервуаром;
наружным корпусом;
теплоизоляцией;
тепловым обменником;
местом для подсоединения дополнительного нагревательного элемента;
ревизионным отверстием;
входным отверстием для холодной воды;
входом и выходом для теплового носителя;
местом подключения термометра;
рециркуляционной линией;
выходом для горячей воды;
магниевым анодом.

Внутри утепленного резервуара встроен нагревательный элемент с подведенным тепловым носителем. Холодная вода поступает через нижнюю часть резервуара, а отбор горячего водоснабжения осуществляется из верхней части.

Водогрейное оборудование такого типа оснащается защитным магниевым анодом. Самые современные и дорогостоящие модели снабжаются парой дублирующих змеевиков. Поддержание температурного режима обеспечивается ТЭНом с термостатом, встраиваемым в верхней части резервуара.

Схема нагрева двух типов бойлеров

Также выпускаются бойлеры с косвенным типом нагрева, полностью лишенные змеевика. Такая особая конструкция носит название «резервуар в баке», что обуславливается наличием внутри одного бака второго резервуара. Нагрев воды в таких водогрейных приборах происходит внутри резервуара, а перемещение теплового носителя осуществляется между стенками.

Заводские модели бойлеров с нагревом косвенного типа и циркуляционным патрубком оснащаются обязательными элементами, представленными магниевым анодом и группой безопасности, а также температурным датчиком.

Устройства проточного типа

Проточный водонагреватель

Принцип действия бойлера косвенного нагрев

Для начала будет полезно узнать, как работает бойлер косвенного нагрева. Но перед этим мы разберемся, как устроен классический бойлерный водонагреватель. А устроен он из двух основных частей – это объемный бак и нагревательный элемент. При включении в электросеть он начинает подогревать находящуюся внутри воду. Как только ее температура достигнет заданного значения, подача электроэнергии прекращается.

Далее бойлер переходит в режим ожидания, непрерывно контролируя температуру. Если потребитель откроет кран, поступающая из водопровода вода начнет выталкивать накопленную горячую воду. Холодная вода поступает снизу, в то время как горячая вытекает сверху. Как только температура смеси упадет ниже определенного значения, включится ТЭН и доведет ее до установленной пользователем нормы.

Соответственно, если давление в водопроводе упадет до нуля, бойлер (причем любой) не сможет подавать воду потребителям.

Такой бойлер создан для работы в круглосуточном режиме, в любое время года. Он не нуждается в дополнительных источниках энергии – достаточно подключить его к электросети. Это идеальный источник горячей воды, который необходим в зданиях, где нет других источников ГВС. Косвенный бойлер устроен несколько по-другому – нагрев в нем ведется за счет тепла, получаемого от отопительной системы. Работает он следующим образом:

Бойлер косвенного нагрева, в отличие от водонагревателя, использует тепловую энергию горячей воды в системе отопления дома для нагрева воды для бытовых нужд, а не дорогостоящую электроэнергию, а значит, он более экономичен в использовании.

Встроенный бак полностью наполняется водой по аналогии с традиционным электрическим бойлером;
Включается подача теплоносителя от отопительной системы;
Косвенный бойлер приступает к нагреву воды до заданного термостатом значения.

Таким образом, принцип работы бойлера косвенного нагрева чрезвычайно прост – работает он примерно так же, как и оборудование прямого нагрева. Разница заключается лишь в том, что вместо ТЭНа здесь используется змеевик – вот и почти все различия. Температурный контроль осуществляется термостатом, включающим или отключающим подачу теплоносителя.

Котел косвенного нагрева – это в корне неправильная терминология. Правильное название оборудования – бойлер косвенного нагрева.

Косвенный нагрев – это нагрев за счет тепла, поступающего из отопительной системы. Благодаря ему снижаются расходы на электроэнергию. В летнее время годы горячая вода подготавливается другими способами – например, с помощью проточного водоподогревателя. Но есть и другой выход, заключающийся в установке ТЭНа в бойлер косвенного нагрева через предназначенный для этого фланец.

Обратите внимание, что далеко не каждый водонагреватель косвенного нагрева оснащается фланцем для установки ТЭНа – эта возможность предусмотрена лишь в нескольких моделях
