Теплоотдача 1 м стальной трубы

Изготовление батареи отопления из профильной трубы

Радиатор отопления является таким устройством, которое могут изготовить не только промышленные компании, но и хозяева домов, включая новичков в этом деле. Правда, последним придется потратить немало времени.Наиболее просто изготавливать батарею из профильной трубы с квадратной или прямоугольной формой в разрезе. Это потому, что она не крутится, и ее легко зафиксировать, что позволяет сосредоточиться на выполнении всех сварочных работ и работ, связанных с резкой металла.

Устройство радиатора отопления из трубы профильной является таковым:

3 горизонтальные трубы;
4 вертикальные перемычки;
6 заглушек;
приваренные к концам верхней и нижней трубы муфточки с внутренней резьбой.

Вертикальные перемычки размещаются у концов труб и позволяют воде попадать с верхней трубы в нижнюю.

Виды отопительных регистров

Стальные отопительные регистры представляют собой водогазопроводные или электросварные трубы, которые с помощью сварки соединяются в приборы для обогрева помещений. Они могут быть разной конфигурации. В соответствии с формой приборов выделяют следующие разновидности:

Змеевиковые;
Секционные.

На рисунке показаны некоторые варианты их конструктивного исполнения.

Секционные в свою очередь подразделяются на виды в зависимости от способа соединения: ниткой или колонкой. В первом случае нагретая жидкость проходит последовательно по каждой трубе, двигаясь по прибору, как в змеевике. Во втором – теплоноситель входит в каждую последующую трубу с двух сторон параллельно, как показано на рисунке выше.

Иногда применяют аналогичные конструкции из металлического профиля прямоугольного или квадратного сечения. Они несколько дороже круглых, но могут быть удобны для самостоятельного изготовления при наличии исходного материала.

Несмотря на непривлекательный внешний вид, стальные регистры довольно популярны в помещениях технического назначения. Их часто можно встретить в гаражах, мастерских, производственных цехах, а иногда и в общественных зданиях. Некоторые домовладельцы отдают предпочтение именно регистрам из труб из-за относительной дешевизны изделия и возможности изготовления своими руками прибора нужной длины и формы.

По способности отдавать тепло такие приборы несколько уступают радиаторам аналогичной длины, но при этом имеют меньшую стоимость. Важным преимуществом гладкотрубных регистров является простота в уходе за ними. Именно удобство регулярного очищения обуславливает их частое применение в медицинских учреждениях.

Для увеличения теплоотдачи стальной трубы используют оребрение из пластин. Они существенно увеличивают площадь контакта с окружающим воздухом, к тому же улучшают конвекцию. Эффективность таких отопительных приборов примерно раза в 3 выше, чем гладкотрубных. Недостаток регистров с оребрением только в сложности удаления пыли, которая скапливается между пластинами.

Существуют и более сложные современные конструкции вертикальных регистров. Они могут быть как прямыми, так и дугообразными в плане, повторяя очертания самых сложных архитектурных форм. Возможны варианты расположения колонок в один или два ряда. Такие регистры очень удобны для больших высоких помещений и дают свободу смелым дизайнерским решениям.

Теплый пол

Не так давно теплый пол от полотенцесушителя или комнатного радиатора становился продолжением общей системы отопления в квартире, в разы увеличивая площадь обогревающей поверхности. Но вода в качестве теплоносителя именно в этой ситуации может создать немало проблем.

Как бы ни были надежны стальные трубы, они не вечны, а места соединений, особенно резьбовых, могут со временем дать течь. Только представьте, что это произошло внутри бетонной стяжки, которую так просто не снять. По этой причине теплый пол в водяном исполнении практически не применяется.

Если вы все-таки решили реализовать эту систему, вам придется подумать, как сделать ее максимально эффективной. Мощность теплого пола должна рассчитываться с предельной точностью. Но если цифры показывают, что теплопередача получается недостаточной, нужно в первую очередь озаботиться повышением эффективности стальных труб.

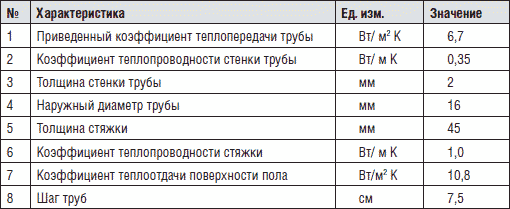

Поскольку эта конструкция контактирует не с воздухом в помещении, а нагревает материалы пола, сыграть можно только на увеличении протяженности труб. Поэтому их и укладывают компактной, но длинной «змейкой». Благодаря большой площади собственной поверхности она передает много тепла.

Нюанс: при плотной укладке нескольких погонных метров трубы теплоотдача теплого пола в целом возрастет, а каждого отдельного сегмента, не критично, но уменьшится.

Причина в том, что слишком близко расположенные трубы частично налаживают теплообмен друг с другом. Вокруг каждой создается нагретая зона, что приводит к некоторому снижению теплового напора.

Изготовление секционных отопительных батарей из металлических труб кустарным способом

Инструменты

Чтобы самостоятельно изготовить регистр, приготовим необходимый инструментарий:

Сварочный аппарат, электроды и защитная маска.
Болгарка, электродрель, абразивный круг и сверла по металлу.
Молоток, газовый ключ, строительный уровень, рулетка.
Тиски, струбцины, щетка с металлическим ворсом.

Кроме защитной маски для сварки стоит взять спецкостюм, рукавицы и крепкие сапоги или ботинки.

Необходимые материалы

Для примера возьмем процесс изготовления радиатора, представленного на чертеже. Он состоит из 4-х секций длиной один метр. Материал – 108-мм стальная труба. Кроме всего перечисленного, как минимум, нужно два крана шарового типа. Их ставят на вход и выход устройства, дополнительно можно подсоединить кран на верхнюю секцию батареи для стравливания воздуха из системы.

№ Позиции	Деталь	Параметры детали	Количество
1	Труба стальная	Ø 108 мм (ДУ 100)	4
2	Перемычка непроходная	Ø 48х3,5 мм (ДУ 40)	3
3	Перемычка проходная	Ø 48х3,5 мм (ДУ 40)	3
4	Штуцер с наружной резьбой	G1/2″ (ДУ 15)	2
5	Заглушка торцевая эллиптическая	Ø 108 мм (ДУ 100)	8

Технология сборочных работ

Первый этап – разметка и резка трубных заготовок. Их внутреннюю плоскость нужно очистить от ржавчины и заусениц, чтобы ничего не препятствовало циркуляции теплоносителя.
Следующий шаг – подготовка заглушек. При необходимости их также следует очистить от ржи. В двух высверливают отверстия для монтажа штуцеров.
Вставить и приварить штуцеры в отверстиях, заглушки наварить на торцы труб.
По чертежным размерам отметить места крепления перемычек. На трубах Ø 108 мм, где будет проходные каналы, высверлить отверстия по диаметру перемычек. Будьте внимательны при разметке!
На горизонтальные секции, где просверливались отверстия, приварить проходные перемычки; где отверстий нет – непроходные. Тандем перемычек объединит секции и сформирует правильное направление движения теплоносителя.
Зачистить все сварочные швы. Проверить устройство на предмет герметичности: закрыть нижний штуцер радиатора, а через верхний заполнить его водой. Если проявится хотя бы минимальная течь, то воду сливают, а место дефекта дополнительно проваривают.
После проверки поверхность секционной батареи отопления из металлических труб нужно покрасить термостойкой краской. Такая обработка защитит и от коррозии, и добавит изделию эстетичности.

Значение в быту и производстве

Почему важно учитывать коэффициент теплопроводности? Подобное значение указывается в различных таблицах для каждого металла и учитывается в нижеприведенных случаях:

При изготовлении различных теплообменников. Тепло является одним из важных носителей энергии. Его используют для обеспечения комфортных условий проживания в жилых и иных помещениях

При создании отопительных радиаторов и бойлеров важно обеспечить быструю и полную передачу тепла от теплоносителя к конечному потребителю.
При изготовлении отводящих элементов. Часто можно встретить ситуацию, когда нужно провести не подачу тепла, а отвод

Примером назовем случай отвода тепла от режущей кромки инструмента или зубьев шестерни. Для того чтобы металл не терял свои основные эксплуатационные качества, обеспечивается быстрый отвод тепловой энергии.
При создании изоляционных прослоек. В некоторых случаях материал не должен проводить передачу тепловой энергии. Для подобных условий эксплуатации выбирается металл, который обладает низким коэффициентом проводимости тепла.

Металлопластиковые трубы (MP, PEX-AL-PEX, PP-AL-PP, PE-AL-PE)

Синтез положительный качеств металлических и пластиковых труб.

Преимущества.

Устойчивость к перепадам температур
Простота монтажа
Гибкость
Минимальное линейное растяжение
Многовариантность монтажа
Доступная цена
Срок эксплуатации 30 лет
Привлекательный внешний вид труб и фитингов.

Металлопластиковые трубы продаются в бухтах длиной до 50 метров и позволяют выполнить монтаж системы отопления с минимальным количеством соединений. Гибкость трубы обеспечивает исполнение поворотов под 900 с минимальным радиусом. Превосходно зарекомендовали в системах теплых полов и при прокладке внутри стен. Монтаж удобен тем, что нет отходов труб.

Недостатки

Основные претензии потребителей относятся не столько к самим трубам, сколько к стоимости фитингов для металлопластиковых труб. Существенный недостаток соединительных элементов — зауженное проходное сечение по сравнению с основой трубой. Необходим постоянный контроль бесперебойной работы котла. При его остановке в отсутствии хозяев и замерзании воды, неизбежно произойдет порыв системы. Поэтому систему лучше заполнить антифризом с рабочей температурой до +95С.

Монтаж металлопластиковых труб предоставляет более широкий выбор вариантов монтажа. Их соединяют тремя способами:

Разъемное соединение
Условно — разъемное
Неразъемное

Более подробно с металлопластиковыми трубами можно на видео:

Змеевиковые регистры (S-образные)

Такие регистры приобрели довольно большую популярность. Конструкция этих устройств довольно проста: есть несколько секций, которые соединены дугами, диаметр которых приближен к секционным. За счет этого существенно снижается гидравлическое давление внутри устройства. В итоге регистр становится единым агрегатом, у которого вся поверхность является рабочей, что значительно повышает эффективность таких устройств.

Такие регистры отопления из гладких труб обычно содержат в себе большое количество углерода. Кроме того, на рынке можно найти регистры из других материалов: чугуна, легированной или нержавеющей стали.

Теплоотдача 1 м стальной трубы – проводим расчет

Теплоотдача 1 м. стальной трубы

Расчёт теплоотдачи трубы требуется при проектировании отопления, и нужен, чтобы понять, какой объём тепла потребуется, чтобы прогреть помещения и, сколько времени на это уйдёт. Если монтаж производится не по типовым проектам, то такой расчёт необходим.

Для каких систем нужен расчёт?

Коэффициент теплоотдачи считается для тёплого пола. Всё реже эта система делается из стальных труб, но если в качестве теплоносителей выбраны изделия из этого материала, то произвести расчёт необходимо. Змеевик – ещё одна система, при монтаже которой необходимо учесть коэффициент отдачи тепла.

Радиатор из стальных труб

Регистры – представлены в виде толстых труб, соединённых перемычками. Теплоотдача 1 метра такой конструкции в среднем – 550 Вт. Диаметр же колеблется в пределах от 32 до 219 мм. Сваривается конструкция так, чтобы не было взаимного подогрева элементов. Тогда теплоотдача увеличивается. Если грамотно собрать регистры, то можно получить хороший прибор обогрева помещения – надёжный и долговечный.

Как оптимизировать теплоотдачу стальной трубы?

В процессе проектирования перед специалистами встаёт вопрос, как уменьшить или увеличить теплоотдачу 1 м. стальной трубы. Для увеличения требуется изменить инфракрасное излучение в большую сторону. Делается это посредством краски. Красный цвет повышает теплоотдачу. Лучше, если краска матовая.

Расчет

Другой подход – установить оребрение. Оно монтируется снаружи. Это позволит увеличить площадь теплоотдачи.

В каких же случаях требуется параметр уменьшить? Необходимость возникает при оптимизации участка трубопровода, расположенного вне жилой зоны. Тогда специалисты рекомендуют утеплить участок – изолировать его от внешней среды. Делается это посредством пенопласта, специальных оболочек, которые производятся из особого вспененного полиэтилена. Нередко используется и минеральная вата.

Производим расчёт

Формула, по которой считается теплоотдача следующая:

Q = K*F*dT, где

К – коэффициент теплопроводности стали;
Q – коэффициент теплоотдачи, Вт;
F – площадь участка трубы, для которого производится расчёт, м 2 dT – величина напора температуры (сумма первичной и конечной температур с учётом комнатной температуры), ° C.

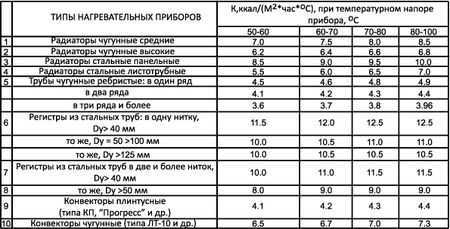

Коэффициент теплопроводности K выбирается с учётом площади изделия. Зависит его величина и от количества ниток, проложенных в помещениях. В среднем величина коэффициента лежит в пределах 8-12,5.

dT называется также температурным напором. Чтобы параметр высчитать, нужно сложить температуру, которая была на выходе из котла, с температурой, которая зафиксирована на входе в котёл. Полученное значение умножается на 0,5 (или делится на 2). Из этого значения вычитается комнатная температура.

dT = (0,5*(T1 + T2 )) — Tк

Если стальная труба изолирована, то полученное значение умножается на КПД теплоизоляционного материала. Он отражает процент тепла, который был отдан при прохождении теплоносителя.

Рассчитываем отдачу для 1 м. изделия

Посчитать теплоотдачу 1 м. трубы, выполненной из стали, просто. У нас есть формула, осталось подставить значения.

Q = 0,047*10*60 = 28 Вт.

Здесь

К = 0.047, коэффициент теплоотдачи;
F = 10 м 2. площадь трубы;
dT = 60° С, температурный напор.

Полотенцесушители

Полотенцесушитель для ванной сам является наглядным примером того, как можно улучшить теплоотдачу трубы. «Змеевик» прибора – не что иное, как искусственно увеличенная площадь теплового излучения. Поскольку раньше они были лишь частью общей ветки отопления, изменить диаметр стальной трубы не представлялось возможным. Поэтому площадь теплопередачи увеличивалась путем простого наращивания длины.

Кстати, как раз водяной полотенцесушитель из нержавеющей стали будет неплохо смотреться в черном цвете. Блестящие и хромированные изделия, хоть и выглядят красиво, препятствуют теплообмену между трубой и окружающей средой.

Для вертикально ориентированных систем, таких как радиаторы и полотенцесушители, имеет значение способ подключения входных и выходных труб. Теплоотдача одного прибора при разной установке может значительно измениться:

100% эффективности – диагональное подключение (вход горячей воды сверху, выход с обратной стороны внизу);
97% – одностороннее с верхним входом;
88% – нижнее двухстороннее подключение;
80% – диагональное обратное (с нижним входом);
78% – одностороннее с нижним входом и выходом отработанной воды.

Полиэтилен это самая простая гидроизоляция для теплого пола, так же он увеличивает теплоотдачу

Перенос тепла на молекулярном уровне

Когда материя нагревается, увеличивается средняя кинетическая энергия составляющих ее частиц, то есть увеличивается уровень беспорядка, атомы и молекулы начинают более интенсивно и с большей амплитудой колебаться около своих равновесных положений в материале. Перенос тепла, который на макроскопическом уровне можно описать законом Фурье, на молекулярном уровне представляет собой обмен кинетической энергией между частицами (атомами и молекулами) вещества, без переноса последнего.

Это объяснение механизма теплопроводности на молекулярном уровне отличает его от механизма термической конвекции, при котором имеет место перенос тепла за счет переноса вещества. Все твердые тела обладают способностью к теплопроводности, в то время как тепловая конвекция возможна только в жидкостях и газах. Действительно, твердые вещества переносят тепло в основном за счет теплопроводности, а жидкости и газы, если есть температурные градиенты в них, переносят тепло в основном за счет процессов конвекции.

Новое строительство

Проектирование системы отопления новостройки должно заведомо выполняться с учетом принципов энергосбережения. Основой проекта является расчет теплоотдачи, иными словами количества тепла, выделяемое с поверхности труб и других элементов системы отопления в окружающую среду.

Этот расчет необходим для:

Определения оптимальных параметров системы отопления для создания определенного температурного режима в помещениях вашего жилища.
Принятия решения по мерам утепления с учетом теплопотерь через основные конструкции строения.

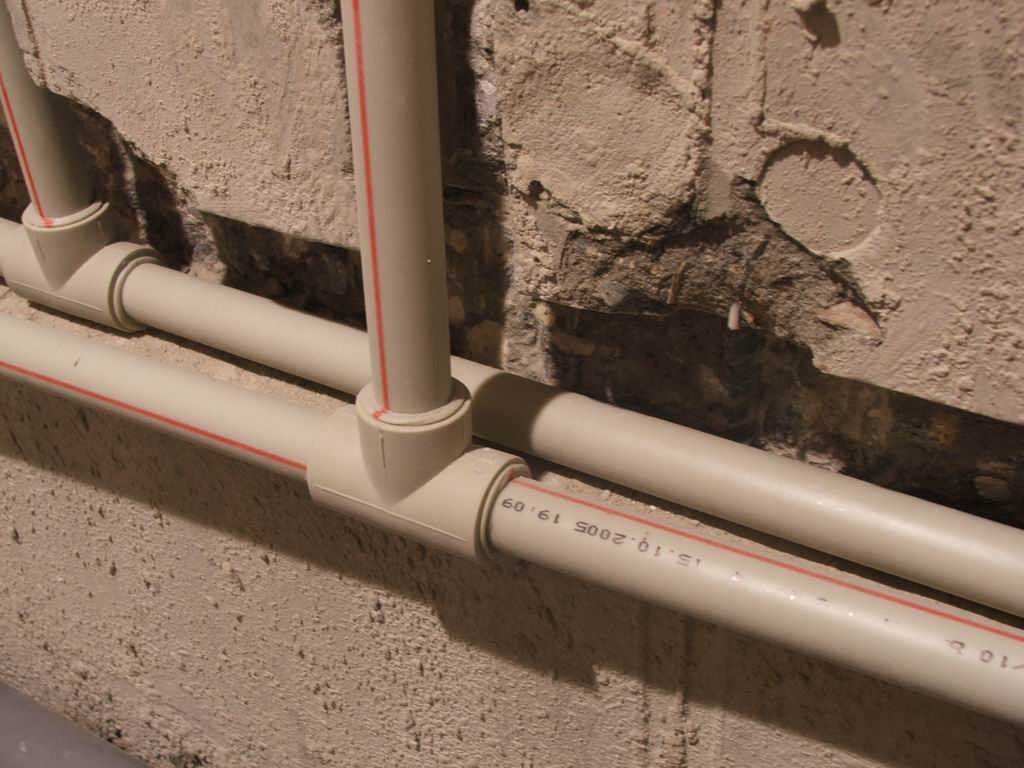

Ранее отопительные магистральные трубопроводы выполнялись в основном из стальных изделий, сегодня же используются более практичные и надежные материалы. К примеру, полипропиленовые изделия имеют несколько весомых преимуществ: малый вес и небольшая эластичность, увеличивающая прочность.

Расчет теплоотдачи

Перед тем, как начать строительные работы, следует произвести необходимые расчеты по извлечению максимальной пользы от труб отопления. Если вы не знаете, какие формулы использовать и как правильно считать, нижеизложенная инструкция поможет вам в этом.

Самостоятельный расчет теплоотдачи поверхности труб выполняется по формуле Q = K x F x ∆t, где:

Q – искомая теплоотдача, Ккал/ч.
K – коэффициент теплоотдачи воды в трубе, Ккал/(м2 х ч х 0 С).
F – площадь нагреваемой поверхности, м2.
∆t – тепловой напор, 0 С.

Коэффициент теплопроводности (К) в свою очередь высчитывается по сложным формулам, поэтому используем готовое значение из технических источников — от 8 до 12,5 Ккал/(м2 х ч х 0 С) для стальных труб.

Площадь поверхности трубы просчитывается по знакомой всем из школьной программы геометрической формулы для определения площади боковой поверхности цилиндра F = П х d x l, где:

П = 3,14 математическая постоянная.
d – диаметр указан в метрах.
l – длина трубы, также в подсчет в м.

Для расчета теплового напора существует формула ∆t = 0,5 х (t п + t о) – t в, где:

t п – температура теплоносителя на входе.
t о – температура теплоносителя на выходе.
t в – температура в помещении.

Теоретическая теплоотдача стальной трубы, рассчитывается с учетом условно заданных значений температуры теплоносителя на входе-выходе и комнате согласно СНиПам, которые составляют:

t п = 80 градусов
t о = 70 градусов
t в = 20 градусов

В результате нехитрых расчетов (0,5х(80+70) -20) получим значение теплового напора ∆t = 55 градусов.

Пример расчета

Выполним теоретический расчет теплоотдачи для самой ходовой в системе отопления стальной трубы с диаметром 25 мм и протяженностью один метр.

В первую очередь высчитаем площадь нашего отрезка трубы F = 3,14 х 0,025 х 1= 0,0785 м2.

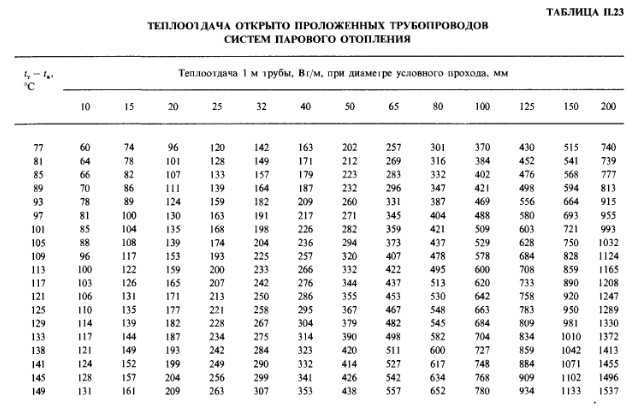

Далее смотрим в таблицу коэффициентов теплоотдачи стальной трубы с диаметром 25 мм. Он составляет (для труб диаметром до 40 мм, проложенных в одну нитку при теоретическом тепловом напоре равном 55 градусов) К=11,5.
Применим основную формулу и получим значение теплоотдачи Q = 11,5х0,0785х55=49,65 Ккал/ч.

На первый взгляд расчет совсем несложный, но это в теории.

Для создания проекта реальной системы отопления необходимы тщательные расчеты с учетом параметров всех элементов, составляющих систему, в том числе:

Отопительных приборов.
Фитингов и запорной арматуры.
Обводных линий.
Утепленных участков магистрали и т.п.

По аналогии с расчетом параметров стальной трубы вычисляется теплоотдача медной трубы или любой другой, для этого мы разместили в данной статье несколько полезных и познавательных рисунков.

Отличная теплоотдача металлопластиковой трубы и другие преимущества делают ее наиболее предпочтительным вариантом при создании современных отопительных систем, в том числе альтернативных. Поэтому если вы только начинаете возведение загородного дома, то стоит остановить свой выбор именно на этом современном материале.

Практические советы по расчету теплоотдачи стальных труб

Для выполнения расчета вам понадобится использование формулы: Q = K x F x dT. В этой формуле:

Q – теплоотдача, измеряемая в Ваттах (Вт),

F – площадь измеряемых труб (для удобства рекомендуется изначально рассчитать теплоотдачу 1м стальной трубы, результат умножить на длины труб одинакового диаметра в системе и получить среднее значение величины труб разных диаметров),

dT – температурный напор. Для получения этого значения также существует правило расчета. Это значение соответствует сумме температур на входе и выходе трубы, деленной на 2, из которой вычитается температура окружающей среды.

При использовании теплоизоляции результаты расчета по указанной выше формуле необходимо умножить на показатель КПД теплоизоляции, указанный производителем материала.

Что делать для того, чтобы теплоотдача стала меньше

Уменьшение теплоотдачи необходимо на таких участках, которые не используются для полезных целей. Это нужно для экономии затрат на подогрев теплоносителя и обеспечит вам экономию средств на его оплату. Едва ли вы согласны в буквальном смысле выбрасывать свои деньги на ветер.

Чтобы предотвратить остывание теплоносителя на таких проблемных участках, строительный рынок предлагает достаточно большой выбор теплоизоляционных эффективных и экологически безопасных материалов. Описание всего их ассортимента и свойств выходит за пределы этой статьи и должно быть предметом отдельного исследования. Общая рекомендация состоит в том, что их использование следует считать обязательным как в частном, таки в многоэтажном строительстве.

Способы для увеличения теплоотдачи

Отдачу тепла стальными трубами и изготовленными из них отопительными приборами можно увеличить несколькими способами. Вот несколько практических и недорогих по исполнению советов:

Покрасьте отопительный прибор или трубы краской теплого матового цвета. Так вы увеличите инфракрасное излучение.
Смонтируйте между трубами оребрение из плоских металлических пластин или полых труб меньшего диаметра.

Теплоотдача радиаторов отопления таблица — Климат в доме

Основными критериями выбора приборов для обогрева жилья является его теплоотдача.

Это коэффициент, определяющий количество выделенного тепла устройством.

Иными словами, чем выше теплоотдача, тем быстрее и качественнее будет осуществляться прогрев дома.

Сколько нужно тепла для отопления?

Для точного расчета необходимого количества тепла для помещения следует учитывать множество факторов: климатические особенности местности, кубатуру здания, возможные теплопотери жилья (количество окон и дверей, строительный материал, наличие утеплителя и др.). Данная система вычислений достаточно трудоемкая и применяется в редких случаях.

В основном, расчет тепла определяется на основании установленных ориентировочных коэффициентов: для помещения с потолками не выше 3 метров, на 10 м2 требуется 1 Квт тепловой энергии. Для северных регионов показатель увеличивается до 1,3 Квт.

К примеру, помещение, площадью 80 м2, для оптимального обогрева требует 8 КВт мощности. Для северных районов количество тепловой энергии возрастет до 10,4 КВт

Теплоотдача – ключевой показатель эффективности

Коэффициент теплоотдачи радиаторов – это показатель его мощности. Он определяет количество выделенного тепла за определенный промежуток времени. На мощность конвектора влияют: физические свойства прибора, его тип подключения, температура и скорость теплоносителя.

Мощность конвектора, указанная в его техпаспорте, обусловлена физическими свойствами материала, из которого изготовлен прибор, и зависит от его межосевого расстояния. Чтобы рассчитать необходимое количество секций радиатора для помещения, понадобится площадь жилья и коэффициент теплового потока прибора.

Вычисления производятся по формуле:

Количество секций = S/ 10 * коэффициент энергии (K) / величина теплового потока (Q)

Пример: Необходимо рассчитать количество секций алюминиевой батареи (Q = 0,18) для помещения, площадью 50 м2.

Расчет: 50 / 10 * 1 / 0,18 = 27,7. То есть, для обогрева помещения понадобится 28 секций. Для монолитных приборов, за место Q, ставим коэффициент теплоотдачи радиатора и в результате получаем необходимое количество батарей.

Если конвекторы будут установлены рядом с источниками, влияющими на теплопотери (окна, двери), то коэффициент энергии берется из расчета — 1.3.

Для отопления используются радиаторы: стальные, алюминиевые, медные, чугунные, биметаллические (сталь + алюминий), и все они имеют разную величину теплового потока, обусловленную свойствами металла.

Сравнение показателей: анализ и таблица

Помимо материала, из которого изготовлен прибор, на коэффициент мощности влияет межосевое расстояние – высота между осями верхнего и нижнего выходов. Также существенное влияние на КПД оказывает величина теплопроводности.

Тип радиатора	Межосевое расстояние (мм)	Теплоотдача (КВт)	Температура теплоносителя (0С)
Алюминиевые	350	0,139	130
500	0,183
Стальные	500	0,150	120
Биметаллические	350	0,136	135
500	0,2
Чугунные	300	0,14	130
500	0,16
Медные	500	0,38	150

Материал изготовления

Наибольшей теплоотдачей обладают медные и алюминиевые конвекторы. Самый низкий коэффициент мощности наблюдается у чугунных батарей, но он компенсируется их способностью сохранять тепло длительное время.

На эффективность КПД влияет правильный монтаж теплоприборов:

Оптимальное расстояние между полом и батареей – 70-120 мм, между подоконником – не менее 80 мм.
Обязательно предусматривается установка воздуховыпускника (крана Маевского).
Горизонтальное положение теплоприбора.

Радиаторы с лучшей теплоотдачей:

Материал	Модель, производитель	Номинальный тепловой поток (КВт)	Стоимость за секцию (руб)
Алюминий	Royal Thermo Indigo 500	0,195	700,00
Rifar Alum 500	0,183	700,00
Elsotherm AL N 500х85	0,181	500,00
Чугун	STI Нова 500 (секционного типа)	0,120	750,00
Биметалл	Rifar Base Ventil 500	0,204	1100,00
Royal Thermo PianoForte 500	0,185	1500,00
Sira RS Bimetal 500	0,201	1000,00
Сталь	Kermi FTV(FKV) 22 500	2,123 (панель)	8200,00 (панель)
