Чугунные радиаторы отопления: установка своими руками, плюсы и минусы конструкции

Обзор популярных моделей и их стоимость

Сейчас есть много производителей отопительного оборудования. Это зарубежные и отечественные компании, десятилетиями работающие на рынке. Каждая фирма предлагает свои уникальные модели, которые различаются техническими и визуальными характеристиками. Купить чугунные батареи отопления в Москве можно по демократической цене , поэтому рассмотрим самых известных производителей.

STI НОВА-500

STI Нова 500 является современной моделью чугунных радиаторов. Изделие характеризуется настенным размещением с боковым подключением. Благодаря компактным размерам и привлекательному дизайну, пользуется популярностью среди многих покупателей. Данное отопительное оборудование актуально для высотных зданий — оно с легкостью выдержит высокое давление. Проходные отверстия имеют малый диаметр, гидравлическое сопротивление тоже мало, поэтому радиатор хорош для систем с естественной циркуляцией.

Поверхность таких батарей имеет термостойкое полимерное покрытие, что позволит сохранить изначальный цвет. Модель пользуется широкой популярностью, так как продается недорого.

Стоимость чугунных батарей от компании STI — от 2 600 рублей.

Цена на чугунный радиатор отопления STI НОВА-500

чугунные радиаторы отопления STI НОВА-500

Alpine Air History 600

С помощью этой модели можно отапливать любые помещения, начиная с квартир и офисов и заканчивая хозяйственными и складскими объектами. И чем больше секций предполагает отопительное устройство, тем большая площадь отопления.

Завод-изготовитель в ходе окраски задействует двойное покрытие в виде специальной грунтовки и высококачественного лака. В результате поверхность дольше сохраняет свой первозданный вид и не требует подкраски. Из-за большой толщины материала практически не слышно, как циркулирует вода в системе.

Цена — 1 секция дизайнерского радиатора обойдется в 5 200 рублей.

МЗОО МС-140М

Радиаторами этой компании из России отапливаются гражданские и промышленные здания различной этажности. Сами секции изготавливаются из серого чугуна с пластинчатым графитом, а ниппели — из ковкого чугуна. Выпускаемые приборы бывают с 4 или 7 секциями. Благодаря высоким техническим характеристикам изделие ничем не уступает популярным европейским моделям. Радиатор с легкостью приспосабливается под любой интерьер.

В ходе производства, когда изделие отливается, на поверхности чугуна образуется кремниевая пленка, что делает устройство нетребовательным к качеству теплоносителя. Благодаря увеличенному сечению каналов в радиаторе практически не образуются засоры.

Устройство подвешивают на стену при помощи простых кронштейнов или устанавливают на пол на специальные подставки. Если выйдет из строя какая-либо секция, меняется только поврежденный элемент.

Цена — модель с 4 секциями обойдется покупателю в 2 050 рублей.

Цена на чугунные радиаторы МЗОО МС-140М

чугунные радиаторы отопления МЗОО МС-140М

Konner Модерн 500

Отличительная особенность этой модели в том, что ее наружная часть абсолютно плоская, что позволяет радиатору плотнее прилегать к стене. Его с легкостью можно спрятать за шторами или мебелью. Благодаря уникальному дизайну устройство подчеркивает интерьер, в особенности, таких стилей, как «классика» и «минимализм».

Увеличенные проходные отверстия позволяют использовать батареи для систем с естественной и принудительной циркуляцией. Чугунным изделиям не страшно высокое давление, поэтому их можно устанавливать в домах повышенной этажности. В ходе производства радиатор покрывают особой суперстойкой эмалью белого цвета.

Цена — 4 секции обойдутся в 3 230 рублей.

Цена на чугунные радиаторы отопления Konner Модерн 500

чугунные радиаторы отопления Konner Модерн 500

GuRaTec Apollo 765

Украшение этих радиаторов немецкой компании — чугунное литье, представляющее собой оригинальный растительный орнамент. Доступно 13 различных цветов и оттенков. Изделия выпускаются в белых, серых и черных тонах, матовые или глянцевые.

Также есть модели:

• золотого;
• серебряного цвета;
• с эффектом состаренной бронзы;
• даже с перламутром.

Выпускаются различной высоты, что позволяет использовать модели в помещениях с низким подоконником. Если необходимо отапливать большую обогреваемую площадь, количество секций можно увеличить до 15. Данная серия радиаторов является полнопроходной — благодаря 4 боковым отверстиям батарея подсоединяется к системе различными способами.

Параметры выбора

Одним из наиболее важных параметров выбора чугунного радиатора является коэффициент теплоотдачи батареи. Именно от него зависит, насколько быстро будет производится обогрев помещения

На этот параметр и следует обратить особое внимание при покупке

Немаловажное значение во время выбора чугунных радиаторов имеет также его общие габариты, вес, параметры мощности и прочие характеристики чугунных батарей

Если вам требуется выбрать радиатор из чугуна для коттеджа или частной усадьбы, следует остановить свой выбор на моделях, которые способны выдерживать напряжение около 6 атмосфер. Для индивидуального отопления этого вполне достаточно.

Характеристики чугунного радиатора

Существуют небольшие правила расчета радиаторов для отопления, которые позволят максимально эффективно обогреть помещение.

Они напрямую зависят от общей площади комнаты и мощности отопительного прибора:

1. Если помещение имеет одну стену, выходящую на улицу и соответственно одно оконное отверстие, обогреть 10 кв.м такой комнаты можно всего лишь с помощью 1 кВт мощности.
2. Если обе стены комнаты выходят наружу и помещение имеет два оконных проема, тогда понадобится 1,3 кВт мощности на 10 кв.м.

При этом необходимо еще учитывать сторону, на которую выходят окна помещения. Если оконные проемы смотрят на северо-восток, требуется прибавить 10 процентов к мощности батарей отопления. Также прибавляется 15 процентов к мощности, если радиатор будет размещен в глубокой нише и прикрыт пластиковыми пластинами.

Несомненно, есть и другие правила, которые более точно позволяют определить требуемую мощность чугунных радиаторов отопления. Но для бытового уровня, как правило, достаточно придерживаться и этих, чтобы правильно рассчитать количество требуемых батарей. После того, как вы рассчитали необходимую мощность для определенной площади, необходимо узнать мощность, которую производит одна секция радиатора, чтобы максимально правильно определиться с количеством секций.

Порядок проведения монтажных работ

Монтаж кронштейнов для чугунной батареи

Для начала необходимо определить нужное количество кронштейнов. Оно зависит от площади отопительного прибора. На 1 кв.м. нагревательной поверхности нужен 1 кронштейн. Рассчитайте площадь поверхности радиатора в зависимости от количества секций прибора и разметьте стену под установку кронштейнов. После разметки еще раз сверьте расчеты, высверлите отверстия, вставьте в них дюбеля и вкрутите крепления.

Установка радиатора отопления

Отопительный контур должен быть перекрыт, а вода полностью удалена. Остатки теплоносителя можно откачать насосом. Батарею навешивают на опоры, для однотрубной системы подключают байпас. Далее радиатор подключают к системе при помощи сгонов с резьбой. Все стыки необходимо загерметизировать. Для этого подойдут любые уплотняющие материалы, обычно используют паклю. Если умеете обращаться со сварочным аппаратом, воспользуйтесь возможностью и сварите стыки сгонов и трубопровода.

После установки прибора нужна опрессовка. Эту процедуру выполняют профессионалы с соответствующим оборудованием. Если у вас есть аппарат, сделайте все самостоятельно, если же нет, то покупать дорогостоящий прибор ради единоразового монтажа одного или нескольких радиаторов не целесообразно. После окончания монтажа проверьте работу системы.

Теоретически в монтаже чугунных радиаторов отопления нет ничего сложного, а вот на практике не все так легко, как хотелось бы. Если у вас нет нужного опыта или помощника, который уже выполнял подобную работу, лучше все-таки нанять бригаду сантехников. Конечно, оплата их работы заметно увеличит стоимость отопительной системы в целом, но вы сэкономите время, силы и нервы. Окончательное решение только за вами.

Рейтинг 2021 года лучших чугунных батарей по цене и качеству

Радиаторы российского и зарубежного производства отличаются качеством чугуна. Зарубежные приборы имеют гладкую поверхность, российские – шероховатую. За счет этого, батареи российского производства более неприхотливы к качеству теплоносителя.

Рейтинг лучших чугунных радиаторов:

1. Немецкая марка Paladin. Этот производитель выпускает качественные и мощные приборы. Подходят для систем с рабочим давлением до 8 МПа. Дорогостоящие модели подходят для классических интерьеров.
2. Российская модель Konner Modern 500. Компактна, с идеальной обработкой рабочей поверхности, отлично вписывается в интерьер. Характеризуется хорошей теплоотдачей, надежностью и простотой эксплуатации.
3. Модель STI Нова из Китая. Современная модель с полимерным покрытием белого цвета, быстро прогревает помещение, имеет небольшой вес, отличается малой инерционностью и доступной ценой. Рассчитана на 30 лет эксплуатации.
4. Радиатор МС-140 из Украины. Классическая модель, известная со времен Советского Союза, хорошо справляется с функцией равномерного нагрева воздуха и поддержания комфортного теплового режима в помещении. Конструкция прибора усовершенствована, а внешний вид стал более современным.
5. Российское предприятие Сантехлит выпускает модель МС-110. При глубине 11 см отличается отличными показателями теплоотдачи, имея компактные размеры.

Разновидности отопительных радиаторов для квартиры или частного дома

Первое, с чем следует определиться перед тем, как установить радиатор отопления в квартире – это выбор разновидности данного устройства.

На современном рынке широко представлены следующие виды отопительных батарей и радиаторов:

• чугунные;
• алюминиевые;
• биметаллические;
• стальные;
• медные;
• пластиковые.

Каждая из этих разновидностей имеет свои преимущества и недостатки, которые нужно знать для того, чтобы сделать правильный выбор. Например, чугунные батареи, широко использовавшиеся еще в советские времена, отличаются длительным сроком службы и нетребовательностью к качеству теплоносителя – вода в них может быть даже ржавой либо с большим количеством примесей. В то же время, вследствие низкой теплопроводности чугуна, топливные затраты на разогрев таких устройств довольно высоки. Еще один минус – неэстетичный внешний вид чугунных батарей, поэтому в настоящее время они используются не так часто.

Алюминиевые, стальные, биметаллические и медные радиаторы имеют отличную теплопроводность и эффектный внешний вид. В то же время, недостатки у них тоже есть. Например, минусом алюминиевых батарей является их высокая чувствительность к чистоте воды и неустойчивость к высокому давлению теплоносителя. Несколько более выносливы в этом плане биметаллические устройства. Медные радиаторы – самые долговечные и наиболее эффективные в плане обогрева, но в то же время и самые дорогие.

Что же касается пластиковых радиаторов – это наиболее экономичный вариант, они имеют легкий вес и просты в установке, но их нельзя подвергать нагреву выше 80 °C.

Как рассчитать количество секций для спальни

Существует несколько методов определения количества сегментов. Самый простой вариант предусматривает использование формулы: N = (100 х S)/Q

Расшифровка значений:

• N – кол-во секций;
• S – площадь комнаты;
• Q – показатель теплоотдачи секции.

В вычислениях используется усреднённая величина – 100 Вт. Именно такая мощность устройства необходима для отопления 1 м2.

Получить более точный результат можно, учитывая такие факторы, как:

• высота потолка;
• толщина стен;
• кол-во окон;
• климатические особенности региона;
• с какой стороны расположена комната и пр.

Всё это называется поправочные коэффициенты. Им присваиваются обозначения К1…К10. Формула с их участием выглядит следующим образом: N = K1 х K2 х…K10 х (100 х S)/Q. Данный вариант считается максимально точным.

Подвешивание радиатора и его фиксация к стене

Далее следует разобраться в том, как повесить радиатор отопления и как закрепить его к стенам. Сам по себе указанный процесс несложен, но еще до того, как повесить батарею, стоит позаботиться о том, чтобы стеновая поверхность позади нее была ровной.

Далее на стене, на 10-12 сантиметров ниже подоконника, прочерчивается горизонтальная линия, служащая ориентиром расположения для верхнего края радиатора. После этого, в соответствии с намеченным положением отопительного устройства, производится установка крепежных приспособлений.

Расположение радиатора должно быть строго горизонтальным для отопительных систем с принудительной (насосной) циркуляцией теплоносителя. Если же система работает посредством естественной циркуляции, тогда для батареи предусматривается минимальный уклон – примерно в 1-1,5°. Причина проста – по окончании отопительного сезона эксплуатация радиатора прекращается и производится слив воды

При этом очень важно, чтобы сливание было полным, а батарея впоследствии оставалась сухой

Если же уклон будет превышать рекомендованное значение в 1-1,5°, тогда возникающие в процессе эксплуатации застои будут мешать нормальной работе устройства. Все эти нюансы следует предусмотреть и учесть до того, как повесить батарею отопления и обустраивать систему обогрева в жилище.

Для установки крюков в стене просверливаются отверстия, в которые монтируются пластиковые дюбели. Далее крюки вкручиваются в них настолько, чтобы обеспечить расстояние в 3-5 сантиметров между радиатором и стеной. В типичном случае отопительное устройство подвешивается так, чтобы крюки находились между секциями.

Еще один важный момент касательно того, как вешать батареи отопления на стену. Хотя наряду с верхними устанавливаются и нижние крепежи, однако их роль скорее вспомогательная – они служат в основном для более надежной фиксации радиатора в заданном положении, в том числе в процессе монтажа. Уровень их установки должен быть на 1-1,5 сантиметра ниже нижнего коллектора. Большая же часть весовой нагрузки радиатора падает на верхние крепежи.

Конечно, толщина и прочность крепежных приспособлений должны быть тем больше, чем тяжелее отопительное устройство. Например, если стоит вопрос о том, как повесить алюминиевый радиатор – можно обойтись крюками не очень большой толщины. Если же к стене подвешивается тяжелая чугунная батарея – кронштейны и крюки должны быть значительно толще и прочнее.

Расчет мощности

От чего она зависит

1. Площадь помещения – чтобы радиатор эффективно обогревал заданный объем, у него должна быть определенная теплоотдача, которая напрямую зависит от количества входящих в него секций. Рассчитывается мощность стандартным путем: 1 кВт – на 10 м² помещения, соответственно – на 1 м² потребуется 100 Вт.

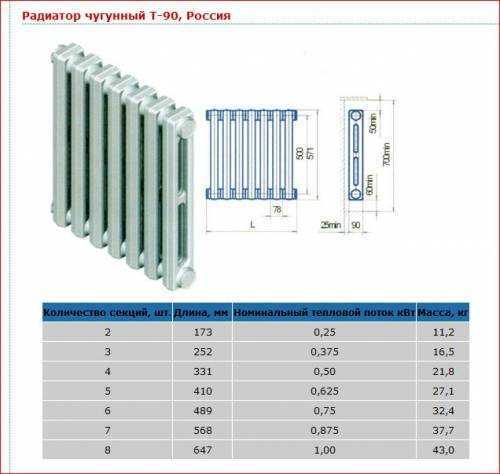

Таблица мощности чугунных радиаторов отопления в зависимости от модели

Теперь инструкция рекомендует определить площадь самого помещения и подсчитать, какой теплоотдачей должен обладать радиатор для поддержки установленной температуры воздуха.

1. Факторы – однако, не все так просто, и приведенный выше расчет является примерным, следует учитывать различные нюансы, влияющие на теплопотери:

Контакт двух стен с улицей	В данном случае потери тепла будут возрастать, поэтому мощность отопительного прибора или приборов должна быть выше средней.
Дверные и оконные проемы	Влияют на проникновение в помещение наружного воздуха. Играет также роль и материал, из которого они изготовлены.

1. Чтобы узнать теплоотдачу одного отопительного прибора, следует знать мощность секции чугунного радиатора МС 140 и сложить их количество. Данный показатель у большинства производителей стандартен и равен 150 Вт, но в зависимости от формы и качества прибора, он может незначительно разниться.

Вид чугунного отопительного прибора МС-140

Теплоноситель

Еще одним показателем, который требуется учитывать, является температура циркулирующей жидкости.

Поэтому в стандартной мощности секции учитывается два температурных показателя:

• внутрикомнатный режим;
• температура внутри системы отопления, зависящая от степени нагрева теплоносителя.

Трехканальные модели ЧМЗ

Мощность тепловой энергии определяется путем разницы между этими показателями. И если при температуре теплоносителя, равном 70 °С, разница составила 50, можно сказать – мощность 1 секции чугунного радиатора МС 140 именно 150 Вт.

Прежде всего, это связано с тем, что учитывается именно такой температурный режим, при котором постоянная температура воздуха в помещении будет всегда поддерживаться на уровне 20°С. К тому же, нагрев теплоносителя происходит с учетом свойств чугуна, не отличающиеся высокими показателями теплоотдачи.

Простой способ вычисления

Если с расчетами все сложно, можно прибегнуть к более простому способу и воспользоваться многолетним опытом тем, кто уже пользуется такими радиаторами. Для помещения площадью 15 м² потребуется 10-секционный радиатор.

Однако следует учесть, что при этом в комнате должно быть одно окно. На каждое последующее нужно будет прибавлять еще секции, количество зависит от конструкции самого оконного проема, материала, из которого он изготовлен, количество камер в стеклопакете и прочих факторов. Но, как правило, добавляется еще 1 или 2 секции, в результате цена оборудования увеличивается.

Теплоотдача зависит напрямую от выбора места установки прибора

Основные качества радиаторов из чугуна

Выделение тепла отопительными приборами производится двумя способами:

• конвекцией;
• лучистой энергией.

Они способны создавать тепловую завесу, поэтому их и рекомендуется устанавливать под окнами, откуда и поступает холод.

Впрочем, мощность одной секции чугунного радиатора МС 140 – это не основной показатель надежности устройства. К примеру, алюминиевые и биметаллические радиаторы отличаются большей теплоотдачей, однако у них срок службы гораздо меньше.

Возможно, это и стало причиной того, что чугунные модели до сих пор пользуются спросом. Согласитесь, ни в одном старинном здании не встретить алюминиевых батарей, зато чугунных, установленных еще в прошлые столетия, сколько угодно.

Мнение многих людей сходится в том, что большое количество теплоносителя, требуемого для них, очень неэкономично и приводит к перерасходу энергии, требуемой на его обогрев. Но это всего лишь заблуждение, чем больше в устройстве содержится теплоносителя, тем сильнее он отдает тепло.

Новые модели легко вписываются в любой интерьер и украшают его

Кроме этого, если по каким-либо причинам подача теплоносителя прекращается, чугунная батарея еще долгое время будет сохранять теплоотдачу, что объясняется как свойствами материала, так и большим объемом горячей воды, которая в нем содержится. Единственный недостаток приборов заключается в их высокой инертности, которая способствует слишком медленному нагреву, все остальные проблемы вполне решаемы.

Подготовка батарей из чугуна к установке

Прежде чем фиксировать радиаторы, необходимо подготовить стену. Зона монтажа должна быть прочной, если стены отделаны гипсокартоном или другой облицовкой на каркасе, следует либо разобрать обрешетку, либо подготовить прочную опору.

Крепление радиаторов отопления к стене начинается с определения зоны монтажа.

Проще всего брать за основу требования к размещению агрегатов по отношению к подоконнику, стенам и полу:

1. Найти середину оконного проема. От найденной точки вправо и влево отложить половину длины радиатора – определить зону крепежей.
2. Между полом и нижней границей радиатора должно быть 8-14 см.
3. От верхней части радиатора до подоконника нужно оставить пространство в 10-12 см.
4. От стены батарея должна отстоять на 3-5 см.

Подготовка к монтажу – это выравнивание стены, включая заделку сколов, выбоин. После этого панель обработать жидким стеклом и защитить теплоотражающим фольгированным экраном. Такая мера позволит снизить потерю тепла до минимума.

После подготовки покупаются необходимые крепежи, комплектующие, которые нужны для установки и запуска батарей в работу.

Техника соединения секций чугунных батарей

Сборка чугунных радиаторов отопления своими руками проводится с помощью специального ключа в 5/4 дюйма для уже эксплуатируемых радиаторов и в 1 дюйм для новых. Также потребуется футорка.

Ничего сложного в стыковке секций нет:

• для замера глубины вставить ключ в батарею;
• отметить глубину мелом;
• осмотреть футорку для ключа, которая бывает правой/левой и обозначает схождение и расхождение секций;
• если ход футорки по часовой стрелке – резьба правая, вкручивать следует именно по часовой стрелке, если против – резьба левая, крутить придется именно так;
• совместить секции так, чтобы они прижимали прокладку с ключом;
• считая полные повороты, повернуть ключ – все секции соединяются на одинаковое количество поворотов ключа;
• стыки прихватить, оценить ровность совмещения и потом прикрутить все соединения.

Материалы и инструменты для выполнения работ

Чтобы выполнить работы, пригодится весь набор расходных элементов для установки радиаторов и некоторые дополнительные материалы:

1. Заглушки. Их считают по количеству выходов из батареи и виду подключения. При боковом типе подключения будет 4 выхода, из которых 2 на трубопроводы, 1 для крана Маевского, а заглушку нужно на 1 выход. На 2 радиатора при боковом подключении – 2 заглушки и так далее.
2. Кронштейны. На чугунную батарею нужно 4 кронштейна – 2 на верхний коллектор и 2 на нижний.
3. Кран Маевского. Это арматура для спуска воздуха, которая устанавливается на верхний выход радиатора.
4. Переходники. Элементы продаются в комплекте с батареей, если их нет, то нужно подбирать детали по диаметру трубопровода, к которому подключается радиатор.
5. Запорную арматуру. Это шаровые, регулировочные краны.

К вспомогательным материалам относятся:

• фум-лента;
• сантехническая паста для герметизации стыков;
• льняная подмотка;
• дрель или перфоратор;
• дюбеля с пластиковыми колпачками;
• присоединительная арматура для стыковки с трубопроводом и фитингами – выбирается арматура по типу трубопровода.

Расчет размеров

Сделать самостоятельно трубный прибор отопления не очень сложно. Но здесь есть один важный момент – правильно провести расчет размеров прибора. Ведь именно от них будет зависеть такой показатель, как теплоотдача.

Необходимые показатели

Расчет непростой, потому что для его проведения требуются некоторые критерии самого помещения. К примеру: площадь остекления, количество входных дверей, какие окна установлены, проведена ли теплоизоляция пола, стен и потолка.

Все это учесть сложно, поэтому существует более простой вариант, в котором учитываются всего лишь два показателя:

1. площадь комнаты.
2. высота потолка.

Как это может помочь при сборке самодельного прибора отопления? Для этого придется провести сравнение с обычным чугунным радиатором марки МС-140-500. Теплоотдача его одной секции – 160 Вт, объем – 1,45 л. Что это нам дает?

Можно точно определить, сколько секций будет необходимо, если использовать чугунный прибор. Из количества секций определяется общий объем теплоносителя, который будет помещаться в одной батарее. А зная это число, можно приблизительно установить объем трубного радиатора.

Все дело в том, что теплопроводность стали равна 54 Вт/м*К, а чугуна – 46 Вт/м*К. То есть, небольшая погрешность в меньшую сторону не окажет никакого влияния на качество отдачи тепла.

Пример расчета

Условно будем считать, что восьмисекционный чугунный отопительный прибор соответствует вышеописанному соотношению. Его объем – 8х1,45=11,6 л.

Теперь можно подсчитать длину трубы диаметром 100 мм, которую будем использовать для сборки самодельной батареи. Площадь сечения труб стандартная – 708,5 мм². Делим объем на сечение, получаем длину (литры переводим в мм³): 116000:708,5= 1640 мм. Или 1,64 м.

Небольшое отклонение в обе стороны не будет сильно влиять на теплоотдачу. Поэтому можно выбрать или 1,6 или 1,7 м.
