Требования к конструкции квартирных пожарных шкафов, правила установки

Требования по комплектации внутреннего противопожарного водопровода

Система внутреннего водопровода для пожаротушения должна иметь такую комплектацию:

1. В рабочем состоянии контрольно-измерительная и запорная аппаратура. К ВПВ должен быть подсоединен наружный противопожарный водопровод и общий водопровод или другой источник подачи воды. Работа системы будет эффективной при условии достаточного давления, чтобы на выходе при тушении пожара обеспечить довольно мощную струю с мелкодисперсным распылением. При этом предпочтителен максимальный расход воды при тушении любого типа возгораний.

Обязательно соединение с водопроводом любого типа, в котором всегда есть вода:

• технический;
• производственный;
• хозяйственный;
• водопровод с питьевой водой.

2. Предусматривается станция с точкой управления ВПВ и пожарный насос, который обеспечит хороший напор при слабом давлении во внешнем источнике или водопроводе. Насос и контрольный пункт должны располагаться внизу:

• 1-й этаж;
• подвал;
• цокольный этаж;
• полуподвальное помещение.

Это помещение может граничить с котельной, бойлерной или  водораспределительным пунктом, а также располагаться отдельно.

3. Обязателен доступ к станции (пульту) с кнопкой запуска и блокировки работы пожарного насоса. Рядом должен располагаться блокиратор (задвижка) схемы ВПВ и управление автоматикой пожарной сигнализации постройки в рабочем состоянии. Возможна схема, совмещающая автоматику и ручное управление для регулировки подключения и наполнения водой пожарного водопровода – для надежности запуска.4. Отдельный противопожарный резервуар для хранения необходимого запаса воды на случай отсутствия ее в водопроводе. Минимальный запас воды необходим для пуска насоса и локализации возгорания до прибытия специалистов. Это так называемые гидропневматические или водонапорные баки.

Система управления водопроводом должна располагаться в специально отведенном для этого помещенииВнимание! Отсутствие резервного резервуара допустимо, если есть гарантия постоянного наполнения водопровода и при автоматическом запуске пожарного насоса.

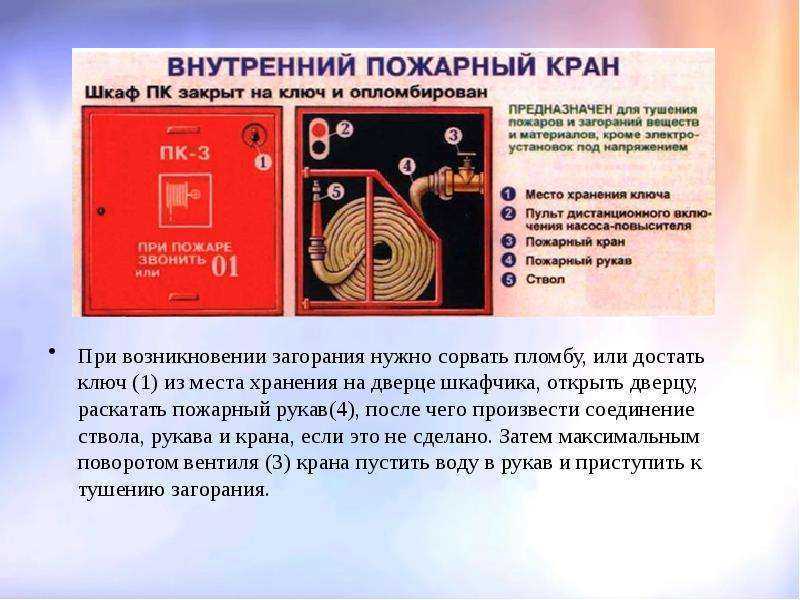

5. Пожарный ствол с ручным управлением (соединение с рукавом пожаротушения), который должен быть уложен в замыкаемых нишах или закрытых ящиках с пломбированием. Размещение – в доступном для визуального контроля месте.

6. Наличие внутренних ПК в холле, на входе, на подъеме у лестничной клетки, в вестибюли на проходах и коридорах. Запуск и использование противопожарного рукава должно быть в любом доступном для общего пользования месте. Длина рукава или шланга рассчитывается таким образом, чтобы вода достигала любой точки возможного возгорания. ПК располагают на уровне глаз. Спаренные краны могут быть рядом, выше или ниже.

7. Заранее спроектированные стояки и сети ВПВ (вертикальные и горизонтальные). Схема должна быть организована на основе планировки здания, чтобы размещение противопожарного водопровода было оптимальным

Постройка высотностью более 6 этажей предполагает наличие вертикальных пожарных стояков, подключаемых к общему водопроводу из стальных труб.Внимание! Отдельный ВПВ любой постройки создается из металлических труб. Предполагается применение полимерных труб на отдельных частях схемы, но они должны иметь сертификат о пожарной безопасности

Требования к ВПВ регламентируются государственным законодательством и национальной стандартизацией (ГОСТ):

1. Федеральный закон «О пожарной безопасности».
2. СП «Системы противопожарной защиты. ВПВ, требования пожарной безопасности» (основной документ).
3. СП «Общественные здания и сооружения».
4. ГОСТ «Техника пожарная. ГСП. Общие технические требования (ОТТ). Методы испытаний».
5. СП «Здания жилые многоквартирные.
6. ГОСТ «Техника пожарная. Рукава пожарные напорные. ОТТ. Методы испытаний».
7. ГОСТ «Техника пожарная. Шкафы пожарные. ОТТ. Методы испытаний».
8. ГОСТ «Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. ОТТ и характеристики. Методы испытаний».
9. «Правила противопожарного режима в РФ».

На производственных предприятиях система пожаротушения может дополняться баллонами с химическими средствами, которые используются для тушения легковоспламеняющихся веществ

На местах должны работать ведомственные правила и отраслевые стандарты по организации ВПВ. В них описана специфика и функционал предприятий, основные показатели физико-химические свойств оборудования и материалов, задействованных в процессе производства. Например, нельзя водой потушить те вещества, которые вступают в химическую реакцию с избыточным выделением тепла. Легко воспламеняющиеся жидкости гасят специальной пеной, а не водой, чтобы не расширить площадь пожара.

Правила эксплуатации

Исходя из имеющейся информации и практики использования пожарных кранов, переносных огнетушителей во время различных ЧП на промышленных предприятиях, в общественных, торговых центрах и других объектах – лучшим местом для хранения и возможности оперативного использования являются шкафы пожарные. Требования пожарной безопасности к их повседневной эксплуатации, в том числе содержащиеся в «Правилах противопожарного режима в РФ» просты:

• Размеры даже самых больших не должны при установке хоть в какой-то степени препятствовать безопасной эвакуации, загромождая проходы.
• К каждому из них должен быть обеспечен свободный доступ. Один из самых верных способов вызвать законное негодование инспектора ГПН в ходе проверки – показать ему заваленные оборудованием, товарами; а также часто старой мебелью, коробками с ненужной уже технической документацией, бухгалтерской отчетностью и всем тем хламом, который имеется в каждом учреждении, подходы к ПК и огнетушителям.
• Это же относится и к перепланировке зданий/помещений в отступление от проектных решений, волевыми методами собственников недвижимости, руководителей защищаемых объектов, размещению технологического, торгового или иного оборудования; из-за чего доступ к ПШ ограничивается или становится вовсе не возможным, а прокладка рукавных линий уже не позволяет орошать струей все места помещений, где возможно возникновение очага пожара.
• Недопустимо также использовать комплектующие для хозяйственных, производственных целей, например, для мытья полов в производственных цехах при помощи ПК.
• Раз в год, а лучше чаще, необходимо проводить ревизию содержимого на полную комплектность, целостность, работоспособность, соответствие срокам использования до перезарядки или замены.

Визуальный осмотр, в том числе на наличие пломб/контрольных наклеек на промышленных предприятиях лучше вести в конце каждой смены/начале рабочего дня, а в общественных, административных зданиях – еженедельно или раз в месяц в зависимости от размеров, сложности объекта защиты, количества персонала, посетителей, общей ситуации. Только тогда можно надеяться, что полностью укомплектованы, и их можно будет эффективно использовать в экстренных случаях.

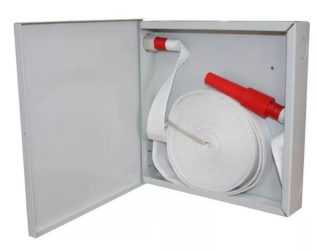

Устройство внутриквартирного пожаротушения

Устройство внутриквартирного пожаротушения (УВКП) предназначено для использования в качестве первичного средства тушения загораний на ранней стадии их обнаружения.

Устройство внутриквартирного пожаротушения предназначено для эксплуатации в закрытых отапливаемых и вентилируемых жилых (квартиры, дома) и производственных (торговые помещения, офисы, гаражи ) помещениях.

Купить сейчасУточнить цены

Согласно СНиП 31-01-2003 «Здания жилые многоквартирные» (пункт 7.4.

5) на сети хозяйственно-питьевого водопровода в каждой квартире следует предусматривать отдельный кран для присоединения шланга, оборудованного распылителем, для использования его в качестве первичного устройства внутриквартирного пожаротушения для ликвидации очага возгорания. Длина шланга должна обеспечивать возможность подачи воды в любую точку квартиры.

Габаритные размеры, мм, не более	300х300х50
Масса, кг, не более	3,5
Длина шланга устройства, м	15±0,5
Рабочее давление в сети, МПа	0,1-0,6
Дальность водяной струи устройства, м, не менее	3
Наружная резьба для подсоединения устройствак вентилю водопроводной сети	G 1/2′

Порядок эксплуатацииустройства внутриквартирного пожаротушения

Ствол-распылитель создает мелкодисперсную фазу тушащего водяного потока, что исключает повреждение домашних вещей, позволяет тушить небольшие очаги возгорания горючих и легковоспламеняющихся жидкостей.

Наличие шарового крана в качестве запорного устройства обеспечивает возможность прерывания и повторного возобновления подачи воды в очаг возгорания.

Гибкий шланг УВКП позволяет осуществлять подачу воды в любую точку защищаемого помещения.

Купить сейчасУточнить цены

Для приведения УВКП в действие необходимо:

• открыть шкаф (или чехол) и достать из него шланг;

• убедиться, что ствол-распылитель закрыт;

• раскатать шланг на всю длину в направлении очага возгорания, удерживая ствол-распылитель в руке;

• полностью открыть кран на водопроводе;

• приблизиться к очагу возгорания, открыть ствол-распылитель и приступить к тушению.

После окончания работы с УВКП необходимо:

• полностью закрыть кран на водопроводе;

• удалить воду из шланга через открытый ствол-распылитель;

• просушить шланг в течение 12-24 часов;

• расправить шланг на всю длину, затем сложить вдвое и скатать в двойную скатку;

• уложить шланг в шкаф или чехол.

Внимание! Не допускается производить тушение электроприборов и электропроводки, находящейся под напряжением. Обязательно необходимо произвести их отключение от электросети!

Комплект поставкиустройства внутриквартирного пожаротушения

В комплект поставки устройства внутриквартирного пожаротушения входит:

• Шкаф (или чехол) — 1 шт.

• Шланг с распылителем и штуцером — 1 шт.

• Паспорт по ГОСТ 2.601 — 1 шт.

Оснащение жилых помещений первичными средствами пожаротушения в том числе устройством внутриквартирного пожаротушения значительно снижает риск развития серьезного пожара, т.к позволяет оперативно принять меры по самостоятельному устранению источника возгорания.

Купить сейчасУточнить цены

Нормы установки ПК

Согласно СП 10.13130, в общественных строениях обязательно должны быть пожарные краны.

От 1 до 3 стволов оборудуются:

• МКД от 12 до 25 этажей;
• Управленческие объекты от 6 этажей;
• Кинотеатры, театры;
• Различные объекты, где используется киноаппаратура;
• Объекты общественного типа с площадью от 5 000 кубических метров;
• Участки промышленных комплексов административно-бытового типа, с площадью от 5 000 кубических метров.

От 2 до 4 стволов оборудуются все производственные и складские помещения с площадью от 0,5 тысяч кубических метров.

Пункт 7.4.5 СП 54.13330 гласит, что в квартирах должны быть точки для забора воды с диаметром от 15 миллиметров.

Где размещаются пожарные краны: места установки

Пожарные краны устанавливаются в помещениях, где есть стабильное отопление и исключается возможность промерзания. Данное устройство всегда должно быть быстро доступным и поэтому его размещают в коридорных пролётах, лестничных площадках и холлах. При этом, этот объект не должен замедлять процесс эвакуации людей из охваченного огнём здания. Нельзя загромождать подход к ПК.

На какой высоте следует устанавливать краны?

Теперь обратимся к пункту №4.1.13 СП 10.13130 и определим, что от пола пожарные краны должны устанавливаться на следующей высоте:

• Отвод стояка располагался на высоте 1,35 метра (плюс-минус 15 сантиметров);
• Если конструкция сдвоенная, то первый отвод на высоте 1,5 метра, а второй под первым на расстоянии 1 метр.

Расстояние между кранами внутри здания

Для того, чтобы определить расстоянии между пожарными кранами внутри здания, необходимо использовать правило:

• Объект не становится помехой при эвакуации;
• Каждую точку можно орошать 1 струёй;
• Формула: L=2R – (1,5÷2,0 м), где R – радиус охвата.

Принятыми радиусами охвата 1 струи является:

• 6 метров для строений с высотой до 50 метров. Здания могут быть жилыми, складскими и общественными;
• 8 метров для остальных объектов с высотой от 50 метров;
• 16 метров для производственных объектов с высотой от 50 метров.

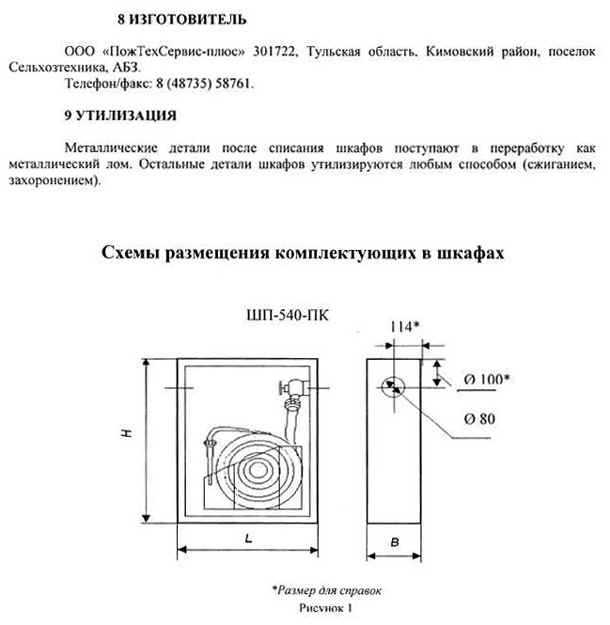

В чём следует размещать краны?

Для того, чтобы ответить на этот вопрос, мы обращаемся к пункту 2.4.6 ГОСТа 12.4.009. Норматив гласит, что пожарный кран размещается в негорючем пожарном шкафу, глубина которого достигает 300 миллиметров. Пожарный шкаф – это защита и сигнальный элемент. Помимо запорного элемента в данном шкафу обычно находится огнетушитель, сигнализационная кнопка и дополнительный инвентарь.

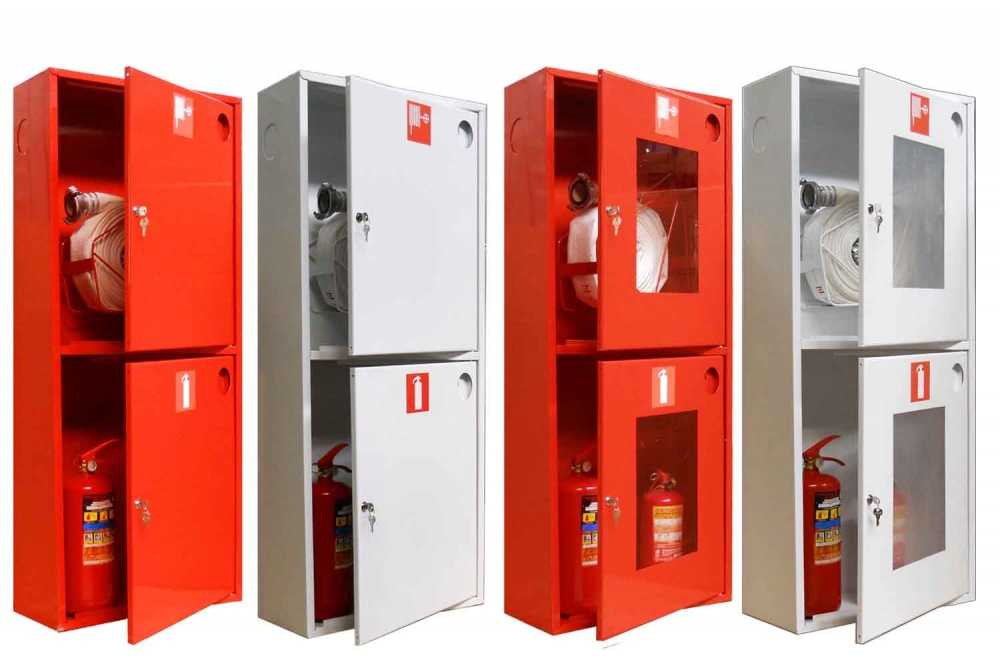

Шкафы могут предназначаться для разных модификаций пожарных кранов: одинарных, спаренных, с огнетушителем и т.д. Если дверцы ШП не прозрачные, то на объекте будет наклейка и перечень оборудования.

Внутри шкафа инвентарь и узлы должны располагаться таким образом, чтобы ими можно было без проблем воспользоваться во время чрезвычайной ситуации.

Короб шкафа чаще всего окрашен в красный цвет, реже в белый.

Технические требования

Шкафы пожарные – технические требования по ГОСТ и НПБ:

• Они могут быть навесными, встроенными в стенную нишу; приставными, устанавливаемыми на пол, подставку или в нишу.
• Их вес без комплектующих в зависимости от указанного выше вида не может превышать 35, 50, 60 кг соответственно.
• Кроме основного комплекта – ПК, первичных, спасательных средств, в них могут устанавливаться кнопки дистанционного запуска насосов, предназначенных для подъема давления в сети внутреннего противопожарного водоснабжения, запуска систем/установок аварийного дымоудаления, СОУЭ, тревожной сигнализации.
• Конструкция обязана обеспечивать: раздельное хранение различных комплектующих, что достигается устройством нескольких отсеков/полок внутри корпуса; удобство извлечения, для чего его размеры должны соответствовать «проектному» количеству, объему его наполнения.
• Особенно это относится к возможности легко извлечь комплект ПК, быстро проложить его к очагу, открыть запорный клапан. Согласно нормам, достигается это, в том числе с использованием рукавной кассеты, поворачивающейся по горизонтали на 90 градусов; правильной укладкой рукава, а также тем, что каждая дверца открывается не меньше, чем на 160 градусов.

На эту тему ▼

Нормы пожарных кранов и проверка на водоотдачу

• Дверцы могут иметь стеклянную, прозрачную вставку из пластика, позволяющую проводить регулярный осмотр наличия, состояния содержимого. На глухих же дверках вывешивается/наносится информация – реестр/список комплектующих изделий.
• Любой имеет несложные конструктивные устройства для запирания и/или опломбирования, не мешающие оперативному вскрытию в экстренных ситуациях.
• Хотя допускается изготовление из любых негорючих материалов, но на практике по умолчанию – это листовой металл толщиной 1–1,5 мм из стальных или алюминиевых сплавов.
• Максимальная глубина любого вида, конструктивного исполнения не может превышать 300 мм. Высота, ширина не нормируются, зависят от вида, типа и, конечно, здравого смысла. Наиболее часто используемые типоразмеры у большинства производителей варьируются в одном диапазоне, отличаются лишь незначительно. Например – 650 х 540 х 235 (230), 650 х 840 х 235, 1280 (1330) х 540 (590) х 240.

Часто задаваемый вопрос: может ли быть другого цвета, чем сигнальный красный?

Ответ – да. Единственная оговорка его использование обязательно на внешней стороне. Так как размеры, площадь применения не оговорены, то вполне достаточно аббревиатуры ШП, ПК или его графического изображения «в красном», чем и пользуются производители, вполне обоснованно выпуская изделия белого цвета с такой маркировкой.

Способ определения давления в трубах

Проектируемая водоотдача необходима для эффективной работы систем ВПВ. Подсчеты производятся по специальной программе или по формуле. Это помогает произвести расчет давления при водоотдаче. Для более точных расчетов лучше взять параметры по удаленному стволу ВПВ, тогда формула давления будет рассчитана с малыми погрешностями.

Н = Нвг + Нп + Нпп + Нпк

Здесь обозначены:

• требуемый уровень водоотдачи – Нпк;
• высота подачи воды от городской сети до пожарного ствола – Нвг;
• расчетные потери давления в стояке трубопровода – Нп;
• потери давления в стояке в режиме пожаротушения – Нпп.

Внимание!

Проект противопожарного водопровода предполагает соблюдение таких технических параметров:

• диаметр противопожарного стояка – от 65 мм;
• предельное давление нижнего ствола – 0.9 мПа;
• диаметр пожарного крана – 50 мм (проектная нагрузка до 2.5 л/с) или 65 мм (нагрузка более 4 л/с);
• диаметры соединяемых стволов со стояком ВПВ труб – от 50 мм;
• пожарный кран 50 мм и 65 мм.

Наличие запорной арматуры – обязательное условие на верхнем и нижнем этаже пожарного столба. Она предполагается на кольцевой сети (в разводке) и на всех ответвлениях по этажам. При недостаточном давлении воды в системе ВПВ обязательно его снабжение насосом. Это обеспечит подачу требуемого объема на каждый этаж постройки (в хозяйственном блоке на нижнем этаже).

Каждый ствол обязательно оснащается запорной арматурой — вентилем или задвижкой

Сигнал дистанционного (автоматического) запуска идет в насосную станцию после проверки давления воды во всей системе. При хорошем давлении пуск насоса отменяется до снижения давления, поскольку включается насос. После проверки давления в системе отменяется пуск насосов (не исключает открывания обводной задвижки). В системе управления предполагается схема задержки запуска насоса на то время, пока откроются обводные задвижки. Для этого достаточно несколько секунд, и она автоматически переходит в открытое положение. Проект многофункциональных систем ВПВ – возможность объединения с хозяйственным трубопроводом и водопроводом для питьевой воды при работе в автоматическом режиме.

Где нельзя проводить установку

Нельзя монтировать шкаф с пожарным краном на расстоянии ближе 1 м от горячих приборов. Высокая температура неблагоприятно действует на материал рукава.

В то же время помещение, где размещаются краны, должно быть отапливаемым, поскольку рабочая температура противопожарных устройств составляет +1 °…+50 °. При пуске воды должна быть гарантия, что она не замерзнет, и в сопле не образуется пробка.

Нельзя монтировать пожарный кран на водопроводную трубу, подверженную вибрации. Если выбор другого водопровода невозможен, то вибрацию снижают, установив компенсаторы.

Запрещена установка в местах, где загораживается дверца шкафа, и невозможно повернуть кассету на 90 °, чтобы достать рукав. Шкаф не должен мешать людям во время эвакуации, не должен загораживать дорогу, цеплять углами.

Если в здании проходила реконструкция или капитальный ремонт, то необходимо проверить, сохранилось ли выполнения норм установки и размещения пожарных шкафов с кранами. Хотя местоположение устройств может поменять, но нарушать противопожарные правила запрещено.

Чтобы быть уверенным в исправности кранов, регулярно 2 раза в год проводят проверку с пуском воды. Пожарные вентили нельзя использовать, если их рабочий ресурс исчерпался. В этом случае вентиль снимают, отправляют на утилизацию, и проводят установку нового устройства.

Давление в пожарном водопроводе

Точный расчет давления в системе является ключевым условием противопожарной эффективности водопровода. Все расчеты производятся для самого дальнего от насоса или точки водораздачи места подключения рукава для борьбы с огнем.

Стандартные параметры определены следующим образом:

1. Стояк в диаметре 65 мм.
2. Диаметр шланга 50 мм, что обеспечивает повышение давления и экономию воды. В высокопроизводительных системах параметр увеличивается до 65 мм.
3. Трубы соединения и краны 50 мм.
4. Давление в система в любое время суток не менее 0,9 Мпа.

Для поддержания системы в исправном состоянии проводят осмотр и испытания на герметичность.

Расход воды, число струй, давление во время тушения пожара

Данные параметры определяются СП 10.13130.2009. Они зависят от этажности здания, категории пожарной опасности, диаметра труб и кранов водопровода. Рабочее давление в момент тушения не должно выходить за пределы 0,4-0,45 Мпа.

Устройство внутриквартирного пожаротушения: готовые решения, комплектация изделий

Установки внутриквартирного пожаротушения предназначены для локализации очага возгорания в квартире непосредственно жильцами и предотвращения распространения огня до приезда пожарного расчета.

Необходимым условием для установки такой системы является наличие водопроводной сети с давлением не менее 0,6 МПа.

Местоположение устройства необходимо определить исходя из того какой длинны шланг внутриквартирного пожаротушения входит в комплект.

Ее должно хватить на то, чтобы дотянуть насадку распылитель до самого дальнего угла квартиры за вычетом трех метров на длину струи при проектном давлении.

Преимущества

• Небольшие габариты приспособления. Устройство довольно компактно складывается, будет незаметно в интерьере и не нарушит дизайн помещения;
• Применение специальных насадок распылителей позволяет создавать мелкодисперсную струю воды, которая не повреждает предметы интерьера и обихода;
• Гибкий рукав внутриквартирного пожаротушения позволяет обойти все предметы меблировки, встречающиеся на пути.
• Установка шарового крана позволяет прервать работу в любой момент и возобновить ее по необходимости.
• Стоимость огнетушащего вещества – воды, как и самой установки весьма невелика.

Процесс применения

1. Для того чтобы задействовать устройст во внутриквартирного огнетушения необходимо:
   1. Вскрыть контейнер шкафчик или сумку. Достать из емкости рукав.
   2. Проверить положение ствола распылителя. Он должен быть закрыт.
   3. Полностью раскатать рулон рукава в сторону очага возгорания.
   4. Открыть шаровый кран до упора;
   5. Подойти к огню на максимально близкое, но безопасное расстояние и начать тушить.
2. После окончания процесса пожаротушения:
   1. Перекрыть водопроводный кран;
   2. Отсоединить распылитель и слить с рукава воду;
   3. Шланг просушивается в течение суток, в раскатанном расстоянии;
   4. Скатывается максимально туго, чтобы поместился обратно в шкафчик.

Обзор наиболее популярных моделей

Приспособления, которые используются в квартирах, можно условно разделить на два типа, по методу размещения – устройство внутриквартирного пожаротушения УВП в шкафу и в сумке. Второй вариант более компактен, изделие можно разместить в ванной или уборной, рядом с врезанным в систему водоснабжения краном.

РОСА

Устройство внутриквартирного пожаротушения «Роса» рассчитано на установку в жилых помещениях и подключение к водопроводу холодной воды.

Приспособление имеет компактные размеры 26х30х15 см и небольшой вес 1,4 кг. При этом длинна шланга составляет 15 м, что позволяет полностью обеспечить безопасность средней квартиры.

Рукав эластичный и прочный выполнен из материала на основе капрона с внутренним диаметром 19 мм.

производитель дает гарантию на изделие 3 года и пригодность к эксплуатации на протяжении 10 лет.

В стандартную комплектацию входит:

• Рукав;
• Насадка — распылитель;
• Хомуты крепления;
• Штуцер для подключения к водопроводному крану.

Эксплуатация устройства возможна при температуре от 1 до 55°С.

Пульс

Устройство внутриквартирного пожаротушения КПК «ПУЛЬС» выполнено в металлическом корпусе 307х312х50 см.

в боковых стенках выполнены технологические отверстия, сквозь которые в приспособление может быть выведен шаровый кран подключения воды.

Еще по два отверстия размещены в трех боковых стенках и могут быть использовании я для крепления внутри стены. Еще на задней стенке имеются специальные отверстия-проушины для установки устройства вне дома.

Стандартная комплектация:

• Шкаф для хранения;
• рукав, длиной 15 м и с диаметров до 19 мм.;
• штуцер для подключения;
• наконечник из пластика с насадками для мелкодисперсного тушения пожара.

Преимущества:

Корпус сконструирован так, что позволит произвести монтаж устройства и открытие дверцы, как с права на лево, так и наоборот.

Он сделан их оцинкованной стали и позволяет устройству функционировать при температуре от +5° до +450°С.

Цвет корпуса либо белый, либо бежевый, что позволяет гармонично вписать устройство в интерьер прихожей или ванны.

Нормы

Для тушения первичных очагов пламени в помещениях зданий всем привычны переносные огнетушители. Ими удобно пользоваться, а множество различных видов огнетушащего вещества в них позволяет тушить сырье, материалы, товары с любыми свойствами. Но, существует и большой недостаток, проистекающий из их достоинств – небольшая масса определяет короткий срок действия во время тушения.

Поэтому основным средством, используемым членами ДПД, дежурным персоналом, обученными сотрудниками предприятий/организаций, являются подключенные к «неиссякаемому» водопроводу внутренние пожарные краны. Требования норм, правил ПБ, касающиеся их в той или иной мере, составляют довольно обширный список – от области использования, характеристик, требуемого количества, порядка установки, обслуживания до мелких деталей, входящих в комплект ПК.

Вот основные:

• СП 10.13130.2020, определяющий требования ПБ к устройству противопожарного водопровода внутри зданий. Это главный документ, регламентирующий как необходимость монтажа такой инженерной сети, параметры ВПВ; а значит и ПК, установленных на нем, и являющихся его неотъемлемой составной частью.
• Ряд документов серии ГОСТ Р, устанавливающих конкретные требования к характеристикам – запорных клапанов ПК, пожарных напорных рукавов, входящих в комплектацию ПК; соединительных пожарных головок, присоединяемых к ним, а также определяют методики испытаний изделий для проведения сертификации товара.
• ГОСТ Р 51844-2009, регламентирующий устройство, виды пожарных шкафов, где хранятся как комплект ПК, готовый к оперативному использованию, так и остальные первичные средства пожаротушения от переносных огнетушителей, подходящих для данных помещений, до устройств для безопасной эвакуации посетителей/персонала, в том числе с высоты; ручного инструмента для выполнения спасательных работ.

Вывод: безусловно, такое количество нормативных документов, утвержденных государственными органами, обусловлено как важностью таких устройств в борьбе с огнем, особенно в первые минуты, когда его можно локализовать ликвидировать без особых усилий, затрат и возможных потерь; так и распространенностью, наличием в существующих зданиях, где ПК необходимо грамотно эксплуатировать, обслуживать/ремонтировать, так и для проектируемых, строящихся объектов, где правильные расчет, расстановка на этажах, в лестничных клетках, коридорах и помещениях позволит максимально обеспечить возможность эффективного орошения водой каждой точки пространства.

Требования к шкафам пожарных кранов

ШПК должен изготавливаться по утвержденной НПБ конструкторской документации. Комплект документов включает: схемы установки, паспорт (сертификат), чертеж.

Характеристики:

• материалы корпуса – негорючие:
  • металлические листы: сплавы алюминия, сталь до 1,5 мм;
  • п/п пластик;
  • дерево, обработанное антипиренами;
• конструкция должна иметь:
  • естественную вентиляцию совокупно от 10 см на нижнем и верхнем сегменте дверок или на боковых стенках. Как правило, с торца, минимум 6 отверстий;
  • крепления;
  • возможность смазки элементов;
• дверки:
  • открывающиеся на 160°;
  • позволяют без затруднений брать рукав, первичные средства пожаротушения;
  • с возможностью опечатывания, фиксации;
  • на открытие – до 15 сек.;
• габариты:
  • макс. масса (кг): навесные – 35, встроенные – 50, напольные – 60;
  • глубина – до 300 мм;
• корпус держит груз в 1,5 тяжелее массы предметов;
• антикоррозийное покрытие не ниже 4 класса, выдерживающее от -50 до +50 °C;
• цвет:
  • красный;
  • иные цвета (чаще белый), но на корпусе должен присутствовать красный (есть на знаках ППБ).

Расположение предметов:

• для каждого отдельное место, полка, отсек;
• складирование разных средств запрещено всегда;
• друг на друге размещать можно огнеупорные накидки, самоспасатели;
• вместе можно размещать (не складировать) разные предметы, кроме немеханизированных и огнетушителей;
• не создает трудностей с доступом, вытаскиванием.

Что должно находиться в ШПК

В комплекте с рукавом и огнетушителем может поставляться иной инвентарь:

• обычные модели:
  • рукавное оборудование:
    • головка (зажим);
    • рукав;
    • ствол;
  • переносные огнетушители;
• интегрированные ШПК (ШПМИ) вместительнее:
  • канатно-спусковое приспособление;
  • самоспасатели;
  • огнеупорные накидки, кошма;
  • аптечка;
  • пожарный инструментарий:
    • лопата;
    • багор;
    • ведро;
    • топорик;
    • крюк;
    • ножовка;
    • ножницы для проводов.

В шкафу должно находиться рукавное оборудование, если есть клапан, огнетушитель – это минимум. Также в ящиках размещают оповещатели, кнопки насосов, дымоудаления. Количество предметов возможно разное (см. табл. 2 стандарт Р 51844).

Как должен располагаться кран в пожарном шкафу

Корпус ШПК оснащен отверстиями для ПК (клапана углового, прямоточного). Требования:

• рукав присоединяется удобно, легко, без сильных сгибов;
• маховик охватывается, вращается без затруднений;
• развертывание рукава не мешает доступу к огнетушителям;
• рукавная кассета:
  • беспрепятственное вращение по горизонтали на 90° и больше;
  • нагрузка в статике от 300 H;
  • рекомендована укладка рукава в шкаф «гармошкой» (двойной скаткой), не улиткой;
• рукав со стволом – присоединенный к клапану, в режиме готовности.

Высота установки шкафа учитывает размещение ПК, который по НПБ находится на расстоянии 1 м 35 см (±0,15) от пола. В сдвоенных кранах нижний клапан разрешено располагать на 80 см от пола, верхний – на 1 м 50 см. Кассета с рукавом может располагаться вверху или внизу от трубы, высота до крана – удобная для корпуса.

Что должно быть на дверце ШПК

На внешних плоскостях и на дверцах шкафа должны быть указаны:

• в обязательном порядке:
  • пожарная разметка (предметы внутри). Значки:
    • крана, буквы ПК, номер, если есть;
    • обозначение огнетушителя;
• на дверце указывается в рекомендательном порядке:
  • телефон пожарной службы;
  • памятка как пользоваться (наклейка);
  • схема, перечень средств (не понадобится, если есть окно/остекление).
