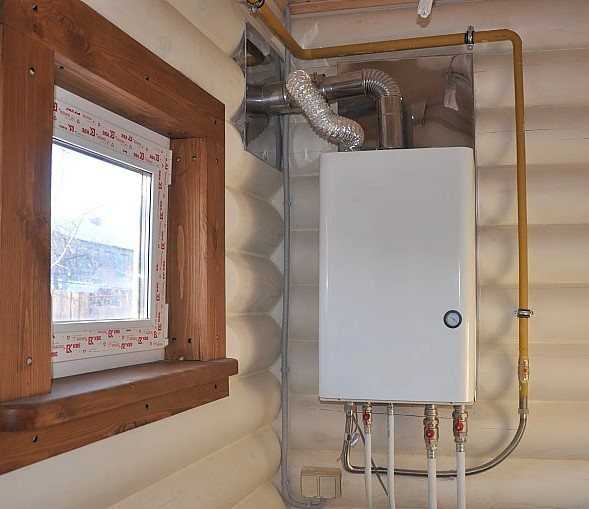

Установка настенного газового котла своими руками

Начало работ

Двухконтурный котел будет подключаться к определенным коммуникациям – газопроводу, к подающему контуру на отопление и ГВС, к обратке отопления и водопровода. На каждой линии есть свои технические особенности.

Монтаж котла начинается с выбора места установки – стена или пол

Важно сразу же продумать момент отвода отработанных веществ. Желательно прибор располагать таким образом, чтобы дымоход занимал минимум места в помещении

Но это не значит, что котел ставят сразу под окном. Дымоотводный пакет также имеет свои требования по длине и уклонам. Если речь идет о настенной модели, то в комплект должны входить специальные планки, которые служат для фиксации на стене. Сначала теплогенератор устанавливается на выбранном месте, причем нужно проверить надежность установки, а только потом приступают к самому подключению.

Любой двухконтурный котел имеет обязательные узлы и детали:

1. Фильтр первичной очистки. Он служит своеобразным барьером для различного мусора, который будет образовываться в трубах во время эксплуатации. Такие элементы устанавливают: при пластиковых трубах — на входе перед водомером, при металлических трубах – перед самим теплогенератором. Дополнительно аналогичные фильтры ставят на обратке, с целью предотвратить засорение прибора. Очистку монтируют только на трубы горизонтальной направленности.
2. Магнитный фильтр. Даже если речь идет о частном доме, где есть возможность самостоятельно залить теплоноситель в систему, то очистить его на все 100% все равно не получится. Тем более, если в отоплении используются металлические трубы. Сама вода имеет металлические примеси, а со временем к ним добавится ржавчина от других железных деталей системы. Именно данный фильтр «притягивает» к себе весь этот сор, благодаря чему, не дает ему распространяться по всей системе.

1. Очистительные краны. Их устанавливают до и после выше указанных фильтров. За счет этих деталей есть возможность снять и промыть грязевики.
2. Газовый фильтр. Данная защита предназначена для отсечения пыли и окалины из газопровода в котел. Если пренебречь таким фильтром, то теплогенератор через пару сезонов может выйти из строя.
3. Шаровые краны. Данные детали позволяют отключить котел от системы, когда возникает необходимость провести ремонт оборудования.
4. Расширительный бак. Многие современные котлы уже имеют встроенный бак. Его объем зависит от модели. Главная задача бака – служить вместилищем для «излишков» теплоносителя. То есть, если в системе по каким-либо причинам начнет подниматься давление, то теплоносителю станет «мало места». Вот тут и понадобится расширительный бак.
5. Система безопасности. В эту группу входят манометр, автоматический воздухоотводчиик и предохранительный клапан. Настенные модели имеют встроенную защиту, а вот для напольных нужно эту группу покупать отдельно. Соответственно, и монтаж будет проходить отдельно.
6. Радиаторы. Выбор батарей зависит от индивидуальных предпочтений. Главное – чтобы их материал смог выдержать разогрев теплоносителя от газового котла. Дело в том, что такие агрегаты способны давать достаточно высокие температуры. Кстати, к таким приборам полагаются терморегулирующие вентили (обычно покупаются отдельно).
7. Трубопровод. Создается из двух контуров – холодного водоснабжения и для горячей воды с отоплением. Тут, как и в случае с батареями, материал выбирается по качественным характеристикам.

Все вышеприведенные элементы являются обязательными для любой системы, будь то естественной или принудительное отопление. Конечно, кто-то может от чего-то отказаться, но делать это он будет на свой страх и риск.

Отвод дымовых газов

Каналы и трубы, предназначенные для удаления продуктов сгорания газа, должны обеспечить нормальный режим горения в топке котла. В связи с этим:

• поперечное сечение дымоотводящего канала не должно быть менее размеров присоединительного патрубка котла;
• допускается уменьшать площадь сечения дымохода, если конструкцией отопительного агрегата предусмотрено принудительное удаление продуктов сгорания и подачи воздуха;
• каналы могут быть расположены внутри капитальных стен и перегородок соответствующей толщины или быть к ним пристроенными;
• материал для изготовления дымоходов должен быть несгораемым и неподверженным активной коррозии;
• конструкция дымохода должна предусматривать наличие специального люка для очистки канала от сажи и устройства для слива образующегося конденсата;
• высота дымовой трубы выше конька крыши или линии под углом 15° при удалении от него.

Все стыковые соединения элементов делаются герметичными и исключающими не только выход продуктов сгорания в помещения, но и возможность подсосов воздуха и уменьшения тяги.

Важные нюансы

Монтаж нужно начинать с установки отсекающего вентиля и фильтра на водопровод. Это поможет проходить через агрегат только очищенной жидкость, что в свою очередь значительно продлит эксплуатационный срок.

Вентиль необходим для ситуации, когда нужно закрыть подачу воды для замены фильтра, очистки системы или ремонта.

После этого подсоединяются патрубки системы обогрева и горячей воды. Здесь тоже нет ничего сложного. Сначала подключаются отсекающие краны, а затем происходит соединение с котлом.

Домашний настенный котел обязательно оснащен насосом, который обеспечивает равномерный прогрев всех радиаторов в помещении. Это устройство нуждается в особенной обвязке. Настенные модели энергозависимы, а потому любое отключение тока моментально снижает эффективность работы. Напольные модели способны работать без подобных насосов, так как для них предусмотрены специальные элементы для создания естественного давления.

Важное правило – последней подсоединяется газовая труба. Для котла желательно найти такое расположение, чтобы он находился ближе именно к источнику топлива

Дело в том, что хоть и можно подсоединять газ с помощью специального шланга, тем не менее он не может быть слишком длинным. Желательно к месту монтажа установки подвести трубу. Это, наверное, единственное, что лучше доверить специалистам.

Первое, что нужно установить на подводе газа – кран. Кроме того, здесь тоже нужно подумать про фильтр. Самым эффективным считается сетчатый.

Также важно заранее вспомнить про дымоход. Если речь идет о собственном доме, конечно же идеальным вариантом будет коаксиальная модель

Для этого в ближайшей стене проделывается отверстие под дымоотвод. Такая система выводится горизонтально.

Для напольного агрегата лучше использовать обычную установку, которая проводится за пределы крыши. Дело в том, что подобные агрегаты обладают огромной мощностью и соответствующим количеством продуктов горения, справиться с которыми сможет только вертикальный дымоотвод. Желательно, он не должен иметь минимальное количество поворотов. При этом необходимо сделать так, чтобы он выступал минимум на полметра от высочайшей точки крыши.

на первый взгляд является сложной инженерной системой. При этом подключить его могут не только специалисты высочайшего класса. Это по силам и обычным обывателям. Главное соблюдать некоторые основные правила.

Подключение к газопроводу и монтаж дымохода

Подлючение к газопроводу должны делать специалисты компании, которая поставляет газ. Они сначала должны проверить, правильно ли установлен котел и выполняются ли все требования. После они подключают устройство и выдают документ, который позволяет пользоваться газовым агрегатом.

Для подключения к газопроводу нужно подготовить:

1. Кран.
2. Сетчатый фильтр. Будет проводить очистку газа, благодаря чему горелка не забьется и сможет функционировать очень долго.

Воздух в камеру сгорания поступает из помещения, и для отвода угарных газов нужна хорошая тяга. А для этого нужно сделать  высокий дымоход.

Дымоход монтируют так:

1. Устанавливают вертикальную трубу из нержавеющей стали, фиксируя ее специальным креплением. Ее высота должна быть такой, чтобы верхний конец выступал над коньком крыши на 0,5 м. При этом стараются сделать как можно меньше поворотов и горизонтальных участков. Если без последних не обойтись, то длиннее 1 м их делать нельзя.
2. Подсоединяют эту трубу к котлу.
3. Все части дымохода, которые будут контактировать с холодным воздухом, теплоизолируют. Для этого лучше использовать базальтовую вату.
4. Наверху размещают специальный зонтик.

Требования при монтаже прибора

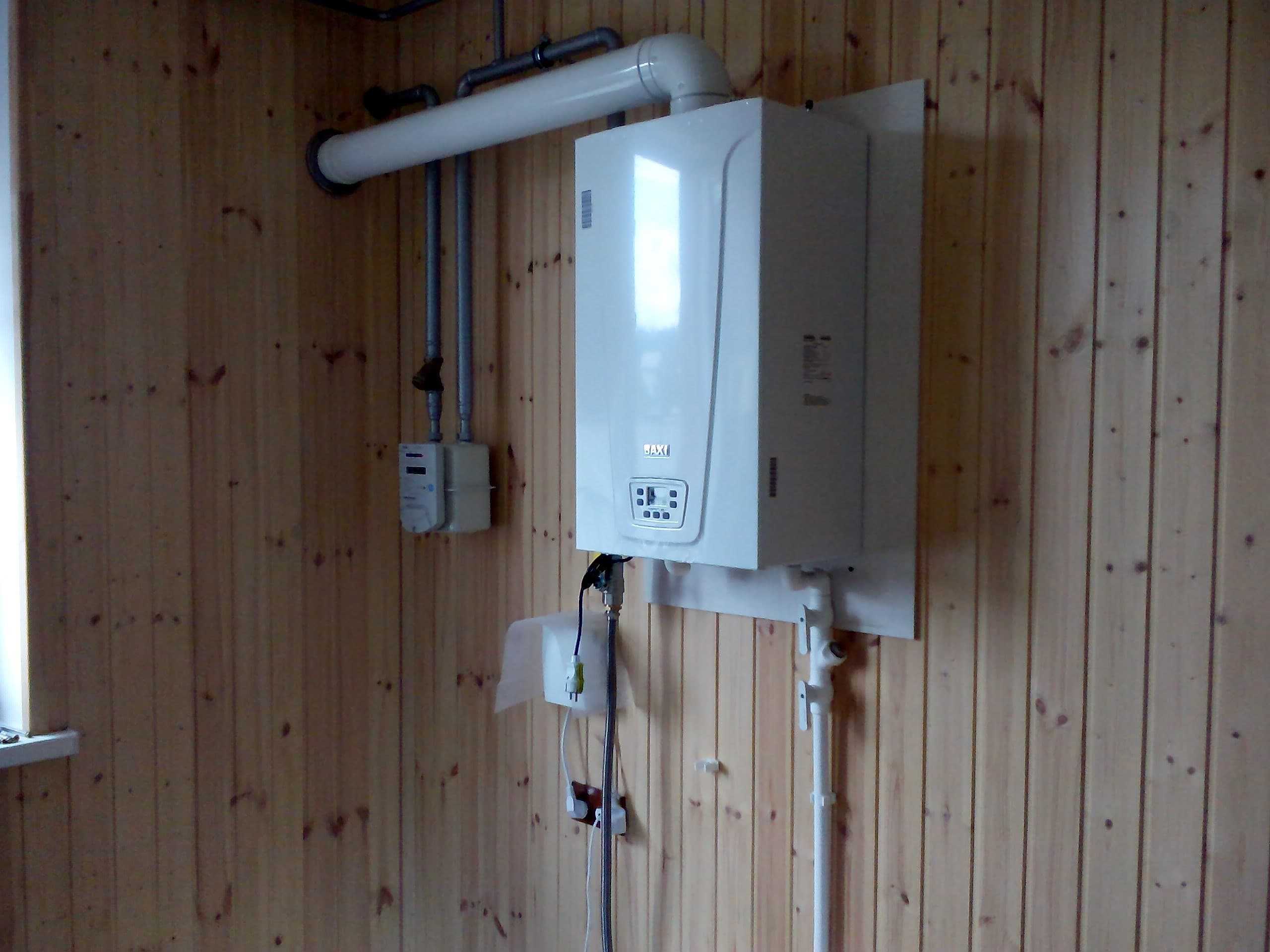

Смонтированное газовое оборудование

Выполнить монтажные работы по размещению прибора на подготовленный участок пола или стены, его подключение к вентиляции и вывод дымохода домовладелец может выполнить самостоятельно. Однако безопаснее всего доверить выполнение этих работ профессионалам из специализированных организаций.

Непосредственное крепление и монтаж напольного оборудования осуществляется с учётом таких правил:

• минимальный отступ до противоположной стены – 1,25 м
• свободное пространство с обеих сторон для технического обслуживания – по 0,7 м
• просвет до стены – 5 см от задней стенки прибора

При установке на деревянный пол под прибор подкладывается несгораемый материал: кровельная сталь либо базальтовый картон. С 3 сторон подкладка выступает за габариты прибора на 10 см, спереди – на 70 см длиннее. Стены тоже обшивают плитами минерита, асбестовыми листами или листами оцинкованной стали толщиной более 1 мм.

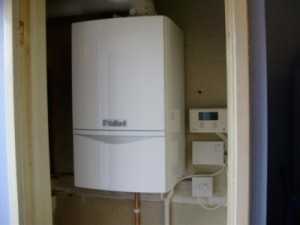

Навесной газовый котёл

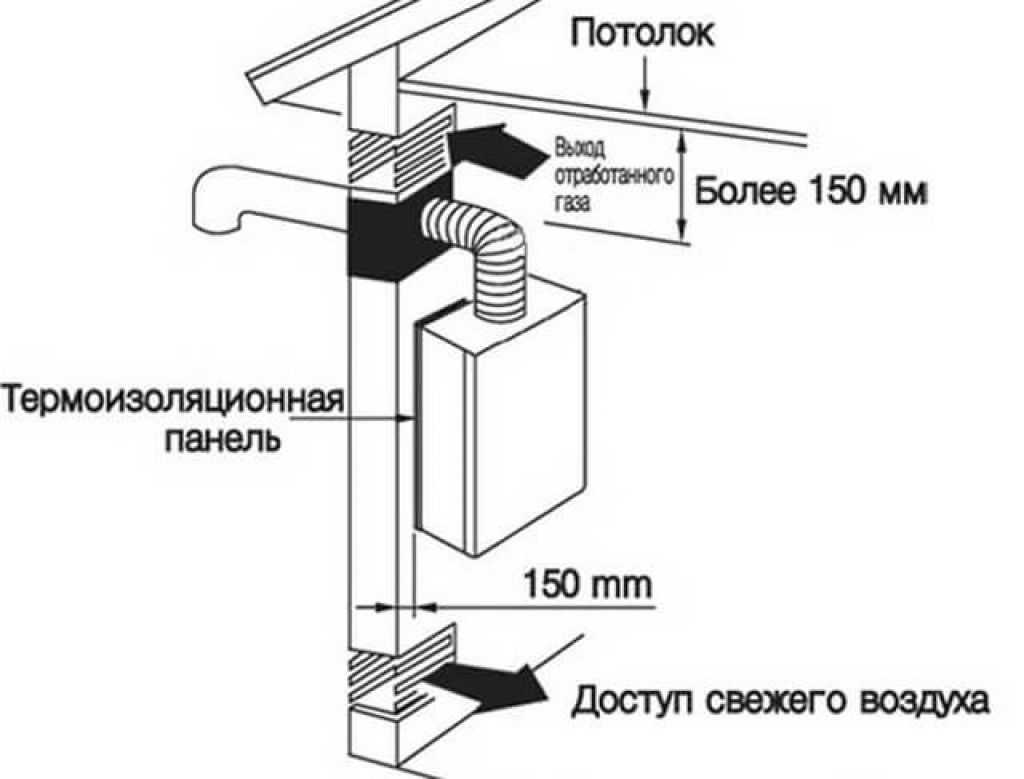

Если котёл навесной, то минимальные отступы должны иметь следующие значения:

• до потолка или нависающей конструкции – 45 см
• до пола – 30 см
• по бокам – 20 см
• до противоположной стены или другой преграды – 1 м

Навесной прибор в помещении из дерева тоже изолируется от стен несгораемым материалом на 100 мм выступающим за габариты. Длина стальной или асбестовой прокладки должна быть снизу больше длины котла на 700 мм. Толщина изоляционного материала в идеале составляет 3 см и больше.

Самые простые условия выдвигаются при установке парапетного прибора. Ключевое требование заключается в том, чтобы в помещении были оконный и дверной проёмы больше 80 см. Этот котёл считается ещё и самым безопасным, потому что система вентиляции и дымоотвода заключена в одной трубе.

Естественная вентиляция в частном доме: устройство, схемы, обустройство своими руками (Фото & Видео)

Компоненты

Ведь для его монтажа достаточно закрепления на стене, после чего выполняется подключение к системе отопления, подвод холодной и отвод горячей воды для двухконтурных типов , а также подача электроэнергии. Как правило, для этих целей используется циркуляционный насос, но вполне подойдет и обычный центробежный, только малой мощности.

Для них допустимо питание от В. Используют только для обогрева складских и промышленных помещений, где люди находятся короткое время. Не забудьте выполнить заземление.

Если устанавливаем индукционный или электродный котел, дополнительно монтируются датчики температуры, которые соединяют проводами с выносным блоком управления.

Не менее эффективной, но практически неизвестной считается воздушное отопление, основное на работе воздушных тепловых коллекторов. При желании создать отопление частного дома своими руками схемы выбираются исходя из возможностей. Можно в каждой из комнат увеличивать или снижать температуру по необходимости

Поэтому перед сборкой системы очень важно выбрать не только мощность, но и тип источника тепла

Статья по теме: Нормы испытаний и измерений электрооборудования

Принудительное движение теплоносителя в доме

Разница температуры теплоносителя в первой и последней батареях существенная. Схема подключения электрокотла к системе отопления в таких случаях следующая: Схема подключения электрокотла к отопительной системе Подключение электрокотла к системе отопления рекомендуется выполнять с использованием металлических сталь, медь или металлопластиковых труб, которые характеризуются низким коэффициентом температурного расширения. Когда в бак агрегата поступает холодная вода, обычно появляется конденсат. На рынке можно обнаружить разные виды котлов для отопления квартиры или частного дома.

Общая схема реализации системы отопления в доме. Поэтому она должна быть выполнена на профессиональном уровне и с учетом особенностей конструкции системы и котла. Монтаж напольных электрокотлов выполняется с использованием штатной подставки или они устанавливаются на специально подготовленную площадку. Отопление небольших домов с успехом обеспечивает вариант отопления ленинградка схема, которой имеет целых четыре разновидности.

Циркуляция принудительного типа. Газовые котлы Системы отопления с газовыми агрегатами — популярны для использования в частном доме.

Считаются одними из самых долговечных и экономичных котлов. Чтобы не растеряться, необходимо иметь минимум знаний о каждом из них: Электродные котлы. Подключение котла Схема подключения агрегата к системе отопления достаточно проста, состоит она из следующих элементов: фильтр, который работает в паре с циркуляционным насосом; датчики температуры, устанавливаемые на трубопроводе; расширительный бак; радиатор отопления; сливные и запорные вентили. Дверь нужно как-то обойти. Отопление твердотопливным котлом, обвязка напольного котла в Орехово Зуево

Подготовка приспособлений

Для установки и последующего запуска таких отопительных приборов необходимы следующие инструменты и материалы:

1. Разъемные соединения по типу «американка», шаровые краны. Эти элементы применяются для подключения труб с холодной и горячей водой.
2. Саморезы, кронштейны, дюбеля.
3. Трубы для отопительного контура и дымохода.
4. Фильтр с глубокой системой очистки на магнитной основе. Это продлевает срок службы котла, так как во внутренний отсек системы не будут поступать частицы мусора и грязи.
5. Трехжильный кабель, розетки, выключатель автоматического типа 2А.
6. Ножовка по металлу, отвертки, набор ключей, дрель, напильник.

Классическая схема подключения газового котла позволяет даже новичку выполнить монтаж всего необходимого оборудования.

Если устанавливаются пластиковые, медные или металлопластиковые трубы, то перечень деталей и инструментов может меняться.

Схемы обвязки двухконтурного котла

Обвязка газовых котлов производится посредством пайки, что исключает появление протечек как, например, при использовании фитингов. Сварка полипропиленовых труб может происходить по-разному. При этом следует избегать большого количества соединений.

Газ к патрубку двухконтурного котла подсоединяют с помощью гибкого стального шланга путем жесткого «сгона» или «американки». В качестве прокладки можно использовать только паронит.

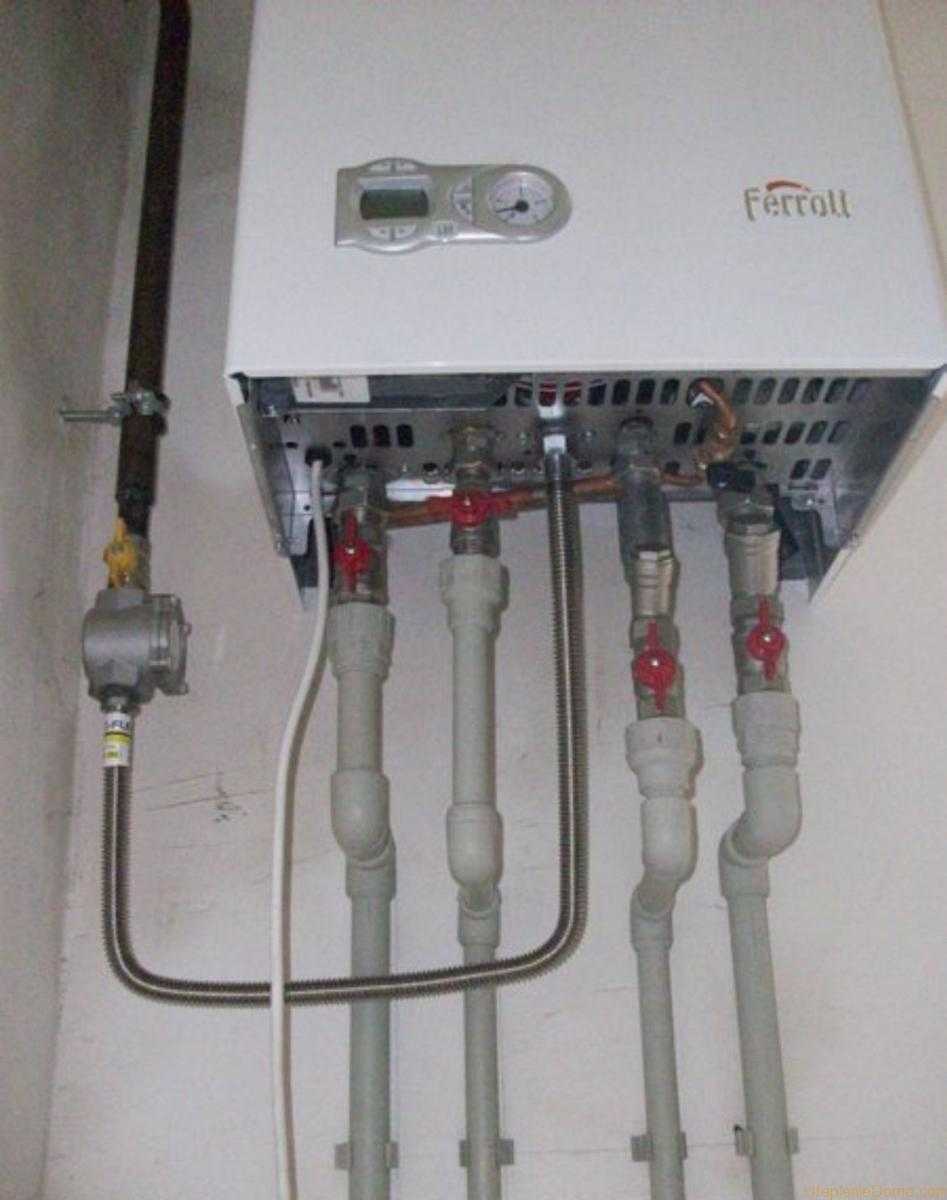

Любой двухконтурный газовый котел имеет 5 патрубков:

• первый – подача нагретого теплоносителя из отопительного контура к радиаторам;
• второй – подача горячей воды из контура ГВС потребителям;
• третий (желтый) – подключение газовой магистрали;
• четвертый – вход холодной воды из магистрали;
• пятый – обратка из отопительной системы.

Обвязку производят по следующей схеме:

1. Краны с размером ½ дюйма устанавливают на патрубки газа, подачи холодной и выхода горячей воды американками вниз.
2. Вентили на ¾ дюйма монтируют на штуцеры обратки отопительной системы перед фильтром. Это необходимо для возможности слить теплоноситель из системы отопления, не снимая при этом котел.
3. Фильтры устанавливают на обратку отопления и вход холодной воды горизонтально «носиком» вниз.
4. При наличии дополнительного расширительного бака его подсоединяют к обратной трубе отопления перед вентилем, отсекающим фильтр и газовый котел от системы радиаторов.

Если Вы хотите подключить дополнительные устройства: «теплые полы», подогрев оранжереи или другие, — следует установить гидравлическую развязку.

Соединения из труб можно загерметизировать паклей, фум-лентой или другими специальными герметиками.

Обратите внимание! У большинства двухконтурных газовых котлов принцип работы следующий: при включении крана с горячей водой контур отопления перекрывается, и теплоноситель нагревает воду во вторичном контуре. Большую производительность горячей воды сможет обеспечить двухконтурный газовый агрегат с битермическим теплообменником

Он обладает высоким КПД и может быстрее нагреть воду, чем агрегаты с раздельными контурами. Схема обвязки у них аналогична обычному агрегату

Большую производительность горячей воды сможет обеспечить двухконтурный газовый агрегат с битермическим теплообменником. Он обладает высоким КПД и может быстрее нагреть воду, чем агрегаты с раздельными контурами. Схема обвязки у них аналогична обычному агрегату.

Однако недостатком котлов с битермическим теплообменником является быстрое засорение контура ГВС. В итоге приходится заменять теплообменник целиком, что стоит недешево.

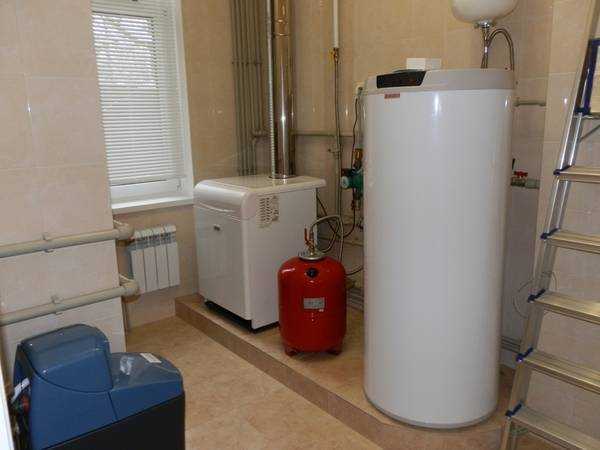

Обвязка с бойлером

Двухконтурный газовый котел имеет проточный водонагреватель, который имеет ограниченную производительность ГВС. Для маленькой семьи из двух-трех человек этого обычно достаточно. Если же потребителей больше, можно добавить в обвязку бойлер косвенного нагрева. В этом случае трубопровод холодной воды подвязывается к бойлеру, а вода из него подается во вторичный теплообменник. Там она нагревается и возвращается обратно в бойлер, а из него, при открытии крана, потребителю.

Подключение косвенного бойлера позволит двухконтурному агрегату одновременно подавать горячую воду и производить отопление.

Преимущества схемы обвязки двухконтурного газового котла отопления с бойлером следующие:

• теплообменник для ГВС не засоряется известковым налетом;
• позволяет нагреть больше воды.

В качестве резервного источника ГВС можно использовать электробойлер. Он способен сам подогревать воду и подавать ее на точки водозабора. Если двухконтурный газовый котел работает стабильно, элетробойлер можно отключить и использовать только в качестве накопительной емкости. В случае если агрегат вышел из строя или нужно больше горячей воды, электробойлер включают и используют по прямому назначению.

Выполнение обвязки двухконтурного газового котла – очень ответственный процесс. От него зависит, сможет ли Ваш котел правильно работать. Первый пуск агрегата должен производить специалист газовой службы. Он включает котел и проверяет его на наличие протечек и возможности полноценно выполнять свои функции.

Что такое обвязка котла

Обвязка котла — это вес комплекс трубопроводов и внешних узлов, который устанавливается газовым котлов и отопительными приборами. Кроме того, обвязкой принято называть сам процесс монтажа периферии, образующей внешнюю часть отопительного контура.

Поскольку котел двухконтурный, то вместе с отоплением необходимо собрать разводку ГВС и подключить ее к устройствам водоразбора. Монтаж — ответственная и важная работа, требующая привлечения грамотных квалифицированных специалистов.

Возможна и самостоятельная обвязка системы, если пользователь имеет навыки паяльных работ по меди или умеет обращаться с полипропиленовыми трубопроводами.

В любом случае, результат зависит от тщательности и аккуратности исполнителя, уровня его подготовки в вопросах создания теплотехнических систем.

Соблюдение норм и требований к установке

Итак, мы выяснили, что полностью провести установку настенного газового котла своими руками не удастся

Однако, немаловажно знать нормы и требования к установке такого рода оборудования, чтобы, во-первых, быть уверенным в собственных действиях, и, во-вторых, понимать действия специалистов и при необходимости иметь возможность проверить их

Нормы и требования к установке настенного газового котла на сегодняшний день выделяют следующие:

Особое внимание уделяйте помещению, в котором планируете установить газовый котел

В комнате с газовым котлом должно присутствовать естественное освещение, а также окно обязательно должно быть с форточкой
Важно отметить, что на каждый кубометр помещения должно приходиться минимум 0,03 кв. метра проема окна без рамы

Все это необходимо для того, чтобы минимизировать загазованность в помещении;
Наличие приточной вентиляции, которая позволяет эффективно проветривать помещение;
Если вы планируете провести монтаж и установку газового котла на кухне, то учтите, что суммарная тепловая мощность всех нагревательных приборов должна составлять не более 150 кВт;
При установке в частном доме лучше для этих целей выделить отдельное помещение, обнесенное огнеупорной прокладкой;
Непосредственно сам котел должен быть закреплен на прочную стену, в то время как тонкие ненадежные перегородки для этих целей не подойдут;

Разумеется, это далеко не все нормы, которые необходимо учитывать при правильной установке настенного газового котла своими руками. Для большей уверенности рекомендуем посоветоваться со специалистом, который на примере конкретно вашей квартиры или вашего дома сможет подобрать идеальное местоположение с учетом требований, а также ваших пожеланий.

Стоимость установки

Домовладельцев, которые планируют реализовать автономную систему отопления, часто интересует стоимость установки газового котла в частном доме, производимую сотрудниками сертифицированных компаний. К их услугам прибегают клиенты, которые не имеют времени или навыков для самостоятельного подключения котла.

Стоит отметить, что стоимость услуг зависит от разных факторов:

1. мощности котла;
2. количества контуров;
3. особенностей планировки дома;
4. сложности схемы подключения;
5. модели отопительного прибора;
6. необходимости установки дополнительного оборудования — циркуляционных насосов, систем фильтрации и источников бесперебойного электроснабжения.

В среднем, установка двухконтурного газового котла в частном доме обойдется собственникам недвижимого имущества в сумму около 5000-6000 рублей. Одноконтурный котел специалисты могут установить за несколько меньшую сумму.

Дополнительные средства могут взиматься за подготовку проекта, индивидуальное изготовление кронштейнов и штроб, прокладку труб, обвязку гребенки (коллектора) и пр. К удорожанию стоимости монтажа приведет наличие в доме нестандартных стен, толщина которых не позволяет использовать для сверления отверстий обычное оборудование и требует наличия мощной техники.

Выбор хорошего мощного котла для дома — это сложное задание для домовладельца. Но и грамотный монтаж устройства имеет огромное значение, и является не менее ответственным делом. Следуя правилам установки отопителей в частных домах, собственник реализует надежную и эффективную систему отопления, которая будет исправно работать на протяжении всего срока эксплуатации.

Предохранительные клапаны

открытой системе отопленияуберечь котел от повреждений

Во время реагирования клапана часть воды вытекает из системы, что обеспечивает сброс давления и защиту. Вставлять трубку для отвода в канализацию не следует, поскольку причина снижения давления не будет ясна. Можно обойтись воронкой. Кстати, нет нужды забрасывать септик в теплоноситель.

Воздухоотводчик . Деталь необходимо ставить сразу после монтирования котла, чтобы избежать «завоздушивания». Зачастую его забывают просто открыть. Это свойственно и для настенных вариантов с заводской функцией. К слову, циркуляционный насос тоже проветривается.

Воздушник должен стоять строго вертикально вверх. В случае, когда он начинает протекать, перед ним стоит отсечной клапан, поэтому замена на новый займет пару минут.

Циркуляционный насос. Насос исправно будет работать только при горизонтальном положении оси, и такое положение заметно продлит «жизнь» подшипникам.

Механизм желательно защитить от грязи и мусора извне. Отдельно продаются сетчатые фильтры

Радиаторы. Недочеты при подключении панельного радиатора к теплоносителю. Проект радиаторов подразумевает подсоединение подающей трубы к внутреннему парубку, находящемуся почти в центре, и к крайнему — в обратной трубе. Обратный порядок соединения снизит в два раза теплоотдачу радиатора. Кстати, декоративные экраны нарушают теплообмен на 10- 20%.

Грамотный монтаж и верность расчетов мощности помогут создать максимальный комфорт для проживания в загородном доме в любое время года.

Схема обвязки

Все газовые котлы с двумя контурами имеют четыре патрубка для подключения к водным трубам. Два из них предназначены для подачи горячей воды. Через один вода поступает к установленным в доме радиаторам отопления. Через другой – к косвенному бойлеру, который является частью горячего водоснабжения (ГВС). Два других патрубка предназначены для возврата воды из радиаторов и косвенного бойлера.

Схема подключения двухконтурного газового котла:

1. Котел.
2. Шаровые краны на четырех патрубках.
3. Группа безопасности на трубе, подающей горячую воду в систему отопления. Состоит из манометра, предохранительного крана и автоматического воздухоотводчика.
4. Радиаторы отопления.
5. Расширительный бачок на трубе, отходящей от установленных в доме батарей. Часто он является частью системы с напольным котлом. Его можно добавлять и в обвязку с настенным. Это может понадобиться в тех случаях, когда встроенный в корпус расширительный бачок имеет слишком малые размеры.
6. Фильтр грубой очистки воды на этой же трубе. Он защищает теплообменник котла от засорения всякими элементами, которые несет в себе вода из радиаторов отопления.
7. Шаровые краны с обеих сторон фильтра.
8. Трубопровод ГВС.
9. Обратная труба от ГВС. К ней подключена труба водопровода.
10. Фильтр грубой очистки.
11. Магнитный фильтр. Позволяет избавиться от ржавчины и накипи, которые поступают с жидкостью из водопровода.
12. Шаровые краны с обоих концов этих двух фильтров.

Примеры обвязки котла в два контура для маленьких домов

В тех случаях, когда дом или дача характеризуются малой площадью – до порядка 100 квадратов, и имеет несколько комнат отдельной планировки, которые требуется обогревать, оптимальным вариантом считается однотрубная сеть.

Преимущества такой сети заключаются в:

• простая конструкция
• легкий, беспроблемный монтаж
• невысокая стоимость
• экономия материалов

Небольшая площадь дома говорит о том, что, в целом, жильцов в нем немного, а значит, небольшим будет и расход горячей воды – как для бытовых нужд, так и для отопления. Для домов малой площади хорошо подойдут обычные алюминиевые батареи, но с увеличенным количеством секций. Увеличенного количества в таких случаях требует и объем в трубах теплоносителя. Монтаж радиаторов можно осуществлять параллельно контуру, без его размыкания. Схема по осуществлению врезки может быть, как нижней, так и диагональной.

Рекомендация: желательно ставить на каждую батарею устройство по балансировке подачи (дроссель), отсекающий обратный вентиль и кран для осуществления стравливания кислорода.

Если выбрана нижняя схема разводки, то не рекомендуется размыкать контур или уменьшать у основного контура сечение. При этом, трубу этого контура сразу после генератора тепла рекомендуется резко и максимально вертикально поднять, чтобы создать «разгонный» коллектор. После этого действия следует вести трубу вниз с постоянным наклоном. Стоит отметить, что такой вариант разводки, к сожалению, не отличается эстетичностью, но он является оптимальным для того, чтобы радиаторы разогревались наилучшим образом с помощью естественной циркуляции в те моменты, когда насос выключен.

Далее, перед котельной установкой по стреле движения теплоносителя рекомендуется установка расширительного бака мембранного типа, который будет при разогреве воды компенсировать ее растущий объем. Емкость бака должна составлять порядка 10 % от объема теплоносителя.

Технология установки газового оборудования

Несмотря на то, что все котлы имеют схожую конструкцию и принцип работы, для напольных, настенных, автономных предусмотрены особые правила и нюансы установки.

Установка настенного котла

1. Крепление настенных котлов выполняется при помощи специального кронштейна, который находится в комплекте с устройством. Материал кронштейна должен быть совместим с материалом стенки. Если те, что находятся в комплекте не совместимы со стеной (нужно уточнить это в спецификации к кронштейнам), нужно приобрести другие. Часто в комплекте с котлом предоставляется трафарет для точной разметки крепления.
2. Система отопления может быть однотрубная или двухтрубная. Независимо от количества труб, сначала нужно удалить заглушки с патрубков устройства. На вход обратной подачи устанавливают специальный фильтр (сетчатый) для защиты от попадания пыли или грязи.
3. Далее нужно загерметизировать все участки контакта (подойдёт как краска, так и силиконовый герметик)
4. Аналогично прошлому пункту нужно снять заглушки. Затем трубу, подающую холодную воду нужно оборудовать фильтром, чтобы исключить шанс попадания грязи. Отсекающие краны должны иметь разъёмные соединения (в народе такие называют «американками»). Он делает процесс монтажа намного легче, а замена крана не доставляет проблем. Патрубки холодной воды располагаются слева, а горячей воды – справа.
5. Кран, отсекающий подачу газа от магистрали, оборудуют специальным фильтром. Многие экономят на этом пункте, а зря, ведь деталь очень ответственная. Далее нужно надёжно загерметизировать стык и проверить качество при помощи воды или газового датчика. Резиновые шланги запрещены, разрешается использовать только гофрированные. Патрубок котла прикрепляют к шлангу и затягивают накидную гайку. Герметизация в таком случае гарантируется паранитовой прокладкой.
6. Подключать прибор к сети нужно только тогда, когда конструкция предполагает закрытую топку. В большинстве приборов трёхпроводная система подключения. Для безопасного подключения нужно использовать стабилизатор, который спасёт от скачков напряжения и продлит срок службы.
7. Аппараты с закрытой топкой легче всего подключать к дымоходу. Для этого применяются коаксиальные трубы. Если в доме много квартир, то нужно подсоединиться к общему дымоходу, если дом частный – дымоход выводится через стенку. Далее нужно очистить дымоход от сажи и мусора. Дымоход нужно монтировать под небольшим наклоном относительно котла. На выходе должен быть строго вертикальный отрезок трубы, его длина до поворота должна быть больше двух диаметров трубы.
8. Перед первым запуском нужно подождать, пока жидкость попадёт в систему. Оптимальное давление – 2 атмосферы. Пока набирается вода нужно проверить герметичность.

ВАЖНО! Первый запуск проводится в присутствии газовщика

Монтаж напольного котла

1. Для начала нужно подготовить огнеупорную плиту или аналогичный защитный экран на месте, где будет находиться котёл.
2. Затем требуется подготовить отверстие, в котором будет располагаться дымоход. Туда нужно установить адаптер, который будет подключен к дымоходу. При монтаже напольного котла запрещается использовать гофрированные трубы.
3. Выполняют крепление труб и коленьев. Дымоотвод располагают под небольшим углом, чтобы конденсат легко покидал систему. Конструкцию зажимают при помощи хомутов ( с шагом 2 м) и кронштейнов (с шагом 4 м). На конце дымохода устанавливают наконечник конусной формы, который спасает от попадания воды и грязи.
4. Котёл подсоединяется к сливу и месту контакта системы отопления. Если котёл одноконтурный, то этот этап окончен, если двухконтурный, то нужно подключить и к водопроводу. Соединения герметизируют.
5. Подключение к газовой системе начинается с соединения газовой трубы с котлом. Уплотняется соединение при помощи пакли. Обязательно нужно установить кран-отсечку для экстренного перекрытия газа. Рекомендуется использовать медные трубы, диаметром от 1,5 до 3,2 см. Обязательно нужно уплотнять соединение при помощи паронитовой прокладки.
6. Далее котёл запускают при помощи стабилизатора, в присутствии работника газовой службы.
