Установка настенного газового котла: монтаж своими руками

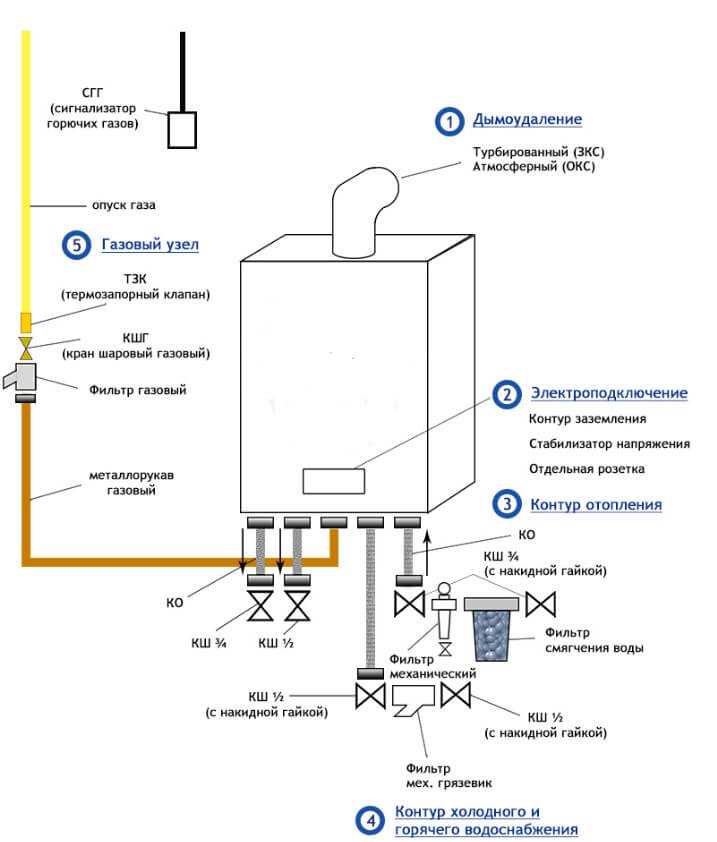

Подключение к газовой магистрали

Нужно знать, что по нормам установки газовых напольных котлов выполнять эту операцию может только специалист с допуском. Можно выполнить работу самостоятельно, но проводить проверку сборки и делать первый пуск будет, все-таки, приглашенный профессионал.

Работы по подключению выполняются предельно тщательно и аккуратно. Начинают с подсоединения газовой трубы с соответствующим ей элементом отопительного котла.

В качестве уплотнителя можно использовать только паклю. Никакой другой материал не даст требуемой герметичности соединения. Обязательна установка отсекающего крана, который дополнительно оснащается фильтром.

Для подключения рекомендуется использовать медные трубы, диаметр которых может варьироваться от 1,5 до 3,2 см, или специальные гофрированные шланги

В любом случае особое внимание следует уделить качеству герметизации соединений. Поскольку газ имеет свойство просачиваться из неплотных соединений и накапливаться в помещении, что чревато созданием взрывоопасной ситуации

За фильтром должно располагаться гибкое соединение, которое выполняется только при помощи гофрированного шланга. Резиновые детали строго запрещены, поскольку со временем на них появляются трещины, создающие каналы для утечки газа.

Гофрированные детали закрепляются на патрубке котла с помощью накидной гайки. Обязательный элемент такого соединения – паронитовая прокладка.

После установки и подключения газового нагревательного агрегата необходимо проверить качество соединений и узлов. Простейший способ контроля – нанесение на соединение мыльного раствора. Если он пузыриться, значит есть утечка

Как же действует открытая система отопления

Чтобы запустить систему, нет необходимости устанавливать насос. Теплоносители постоянно находятся в замкнутой системе, поэтому нет никаких потерь. Монтаж системы отопления настолько прост, что не требует специальных навыков.

Система отопления открытого типа

Каковы же главные части системы?

Газовый или твердотопливный котел. Потребитель для себя может выбрать оптимальный вариант, отвечающий желаемым требованиям;
Радиаторы отопления. Можно сделать свой выбор как в пользу чугунного, так и стального;
Расширительный бачок из стали;
Трубы.

Как же работает система отопления открытого типа?

Первым делом идет подогрев воды в котле. Затем горячая вода под напором поступает в трубы и достигает зоны низкого давления. После того, как горячая вода совершит полный водоворот и отдаст тепло, она возвращается в начальную точку – котел. В связи с тем, что под действием высоких температур вода расширяется, необходим в системе расширительный бак. Он выполняет роль компенсатора лишнего объема воды. Бак является предметом, который запаян не герметично. Для облегчения запуска системы отопления необходимо установить врезной кран. С его помощью из системы удаляется воздух. Принцип работы открытой системы отопления делят на два этапа:

«Подача». Вода нагревается, поступает по трубам в радиаторы и обогревает помещение;
«Обработка». Остывшая вода из радиаторов по трубам возвращается в котел.

Особенности обустройства открытой системы отопления:

Обязательно располагайте расширительный бак выше уровня остальных приборов системы отопления;

В качестве теплоносителя выберите воду, а не антифриз;Поскольку вода при нагревании способна испаряться, важно контролировать ее уровень в котле и вовремя пополнять запасы

Основные требования при проектировании

Проектирование котла — самый важный этап в процессе строительства.
Все требования по монтажу котлов, работающих на газовом топливе должны отвечать следующим разделам СНИП:

Дома жилые одноквартирные, No 31-02/2001.
Газоснабжение, No 2.04.08/87.
Отопление, вентиляция и кондиционирование, No 41-01/2003.
Пожарная безопасность зданий и сооружений, No 21-01/97.
Внутренний водопровод и канализация зданий, No 2.04.01/85.

Для того, чтобы исключить ошибки, которые могут привести к финансовым потерями, необходимо обратиться в проектную компанию, имеющую опыт выполнения проектных работ по установке котлов.

Перед заключением договора, удостоверяются, что подрядчик обладает полным пакетом разрешительных документов на осуществление такого вида работ. Далее заказчик совместно с проектной организацией составляет техническое задание, в котором обозначаются все требования к будущей установке.

На базе этого документа проектантами разрабатываются инженерные решения, составляется технико-экономическое обоснование, рассчитываются тепловые нагрузки.

Эта организация, по просьбе заказчика, также может взять на себя оформление согласований проекта в контролирующих органах и обеспечить полную комплектацию котельного оборудования.

Подготовительные мероприятия

Подготовка к установке газового котла в частном доме начинается с изучения нормативных требований, правил установки газового котла в частном доме, проектных решений по расстановке вспомогательного оборудования, технических характеристик и внутреннего устройства котлоагрегата.

Для разрешения на подключение отопительного котла к газопроводу и подачу газообразного подачу в жилой дом, владелец здания должен подать соответствующее заявление в местную газовую службу, где запрос будет рассмотрен специалистами в течение месяца.

После этого заявителю выдаются технические условия на подключение или мотивированный отказ до полного устранения существующих замечаний. Установка газового котла без получения и выполнения технических условий считается незаконной и может повлечь ответственность хозяина дома, уровень которой определяется последствиями содеянного.

Проект индивидуальной топочной разрабатывается с учетом всех выставленных в условиях технических требований и правил. Производится расчет тепловых потерь здания и определяется мощность котла с учетом расхода горячей воды на хозяйственные нужды.

Готовый проект должен быть согласован в специальной службе надзора газоснабжающей организации. Для этого в месте с ним в контролирующий орган направляется:

технический паспорт котла;
инструкция изготовителя по монтажу и эксплуатации отопительного агрегата;
копия сертификата на его соответствие действующим нормативным документам.

Следующий этап работ заключается в комплектации оборудования и необходимых материалов

Здесь следует обратить внимание на соответствие соединительных фитингов по размерам и шагу резьбы ответным соединениям котла, насосов, баков и другого оборудования предусмотренного проектными решениями

Необходимо понимать, что оборудование топочной является частью системы отопления и не должно рассматриваться как отдельный изолированный участок дома.

Главные различия моделей двухконтурных котлов

Котлы отопления и ГВС могут различаться друг от друга разными параметрами, что важно учитывать при выборе такого оборудования для своего дома. Главные отличия могут заключаться по способу подогрева воды:

Прямоточный нагрев, во время которого теплоноситель нагревается в процессе движения по устройству теплообменника и тут же подается в установленную систему горячего водоснабжения;
Косвенный нагрев, во время которого используются бойлеры, подключенные к котельному оборудованию. В таких случаях вода сначала нагревается в бойлере и потом уже подается в настроенную систему ГВС и отопления. Для работы таких систем подходят котлы как с двумя, так и с одним контуром.

Различия также могут складываться из видов топлива, которое применяется для функционирования котла и инженерных систем. Котлы бывают:

газовыми
электрическими
дровяными (твердотопливными)
комбинированными (использующие сразу несколько видов топлива)

Различия также могут заключаться в режимах работы оборудования, видах системы теплообмена и видах горелочных устройств.

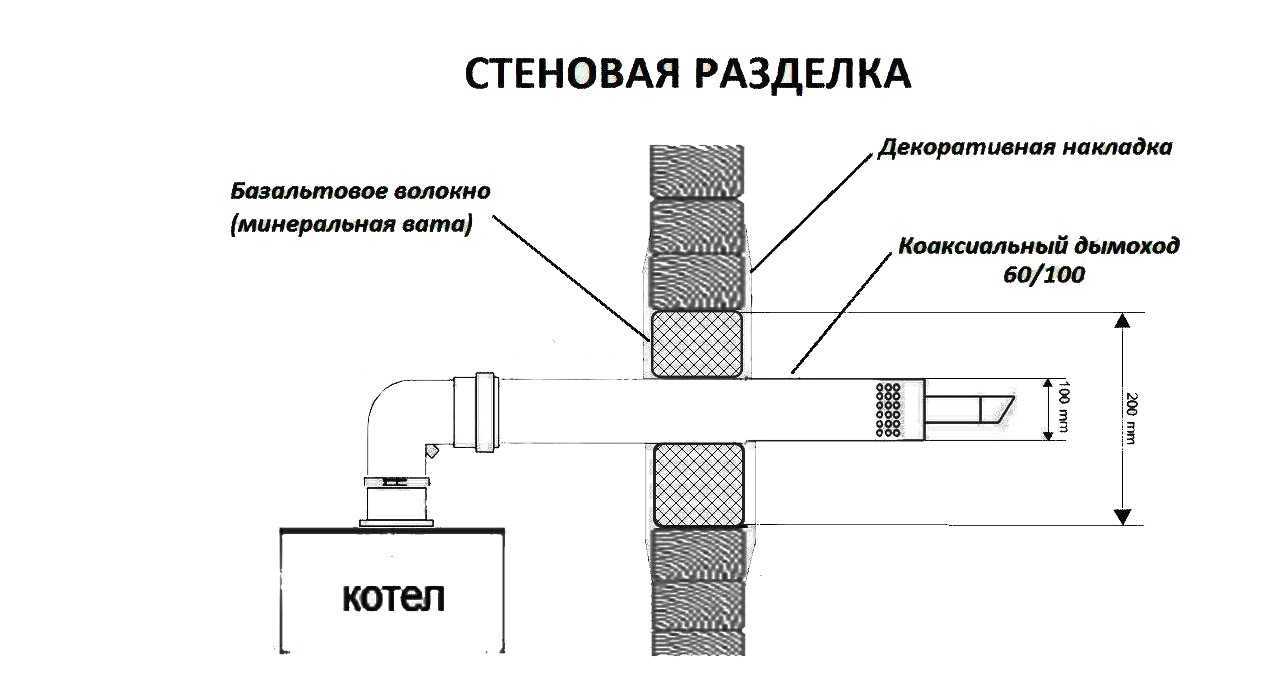

Установка дымохода

Перед тем, как осуществить монтаж напольного газового котла, следует провести систему дымоудаления. На готовое основание ставят агрегат, после чего намечают место нахождения дымохода. Однако эти расчеты можно осуществить и без установки котла

Важно учесть, что диаметр дымовыводящей трубы должен соответствовать мощности напольного газового агрегата:

для моделей с открытой камерой сгорания используется раздельный дымоотвод соответствующей мощности;
для устройств мощностью менее 31 кВт подойдет труба сечением более 14 см;
для агрегатов мощнее 39 кВт выбирают систему диаметром от 16 см;
отопительные устройства с закрытой камерой сгорания оборудуют дымоходами коаксиального типа.

Согласно требованиям СНиП, дымоотвод не может быть сооружен рядом с окном. Минимальное расстояние от него до трубы должно составлять 600 мм, иначе продукты сгорания будут поступать прямо в форточку.

Выход дымохода над поверхностью крыши в высоту делают от 50 см и выше.

Принцип работы АГВ

Основным элементом АГВ является бак. Через него нагретый теплоноситель (вода) подается в отопительную сеть квартиры. При горении газ осуществляет нагрев жаровой трубы-теплообменника, которая расположена внутри самого бака .

Жаровая труба уже и отдает тепло воде в баке. Она связана с дымоходом, в который и выводятся все продукты сгорания. Автоматическое устройство связано с клапаном, который включается для подачи газа. Так поддерживается необходимая температура теплоносителя в нагревательном баке.

Общий вид подключенного АГВ

Отопительная сеть состоит из таких элементов:

расширительный бачок;
трубопровод (восходящий);
радиаторы;
разводящая магистраль (верхняя);
обратная магистраль.

Нагретая вода, которая легче холодной, поднимается по трубопроводу, попадает в радиаторы, охлаждается, попадает в обратную магистраль и снова оказывается в нагревательном баке. Перемещение воды в системе создается за счет разницы в высоте между нагревательным баком и радиаторами, где происходит теплоотдача.

Схема работы АГВ

Такая система отопления называется термосифонной (самотечной). Перемещение воды совершается за счет естественной циркуляции. При работе системы теплоноситель (вода) нагревается и увеличивается в объеме. Избыточный объем воды попадает в расширительный бачок, который устанавливается в наиболее высоком месте магистрали.

По переливной трубке избыток воды из этого бачка сливается обратно в магистраль. За счет воды, которая находится в бачке, происходит компенсация потерь воды, которая находится в системе, а также выравнивается давление в ней за счет того, что расширительный бачок сообщается с атмосферой.

Важно! В систему отопления с АГВ можно установить насос, который будет осуществлять циркуляцию воды в системе. Но в этом случае необходимо иметь доступную электросеть

Автоматика АГВ предусматривает прекращение подачи газа при нарушении тяги дымохода, падения давления самого газа или если пламя запальника гаснет.

Двухконтурная система отопления частного дома схема

Чтобы подобная сеть могла функционировать, прежде всего, нужен двухконтурный отопительный котел, способный нагревать и теплоноситель, и воду для горячего водоснабжения. О том, как может быть реализована схема отопления частного дома с двухконтурным котлом, мы и расскажем в данной статье

Обратите внимание! Проектируя систему, учтите одну очень важную особенность, которую имеет схема отопления с двухконтурным котлом

Когда в доме включают кран горячей воды, то котел перестает нагревать теплоноситель и переключается на контур ГВС. Тут лучше подойдет схема отопления с двумя котлами либо одноконтурного аналога и греющей воду колонки.

Схемы отопления с двухконтурным котлом: наиболее приемлемые решения для вашего дома

Двухконтурный агрегат не будет способен поддерживать комфортную температуру в помещениях, если станет работать больший процент времени на ГВС. В этом случае, после остановки котла, циркуляция в сети отопления прекратится почти сразу. Восстановление ее будет долгим. В ходе повторного наполнения горячей водой, батареи разогреются неравномерно. Рассмотрим, какой может быть схема обвязки двухконтурного котла отопления, если дом одноэтажный, небольшой до м2 и имеет несколько раздельных помещений, которые все надо обогреть.

Оптимальной в данном случае будет однотрубная сеть. Она самая простая по конструкции и в монтаже, при ее эксплуатации почти не возникает проблем. Кроме этого, цена системы будет невысокой, благодаря экономии материалов, ведь их уйдет меньше, чем на двухтрубный аналог. Затем ее нужно вести с наклоном постоянным вниз.

Такая разводка труб довольно сложна и неэстетична. Однако она необходима, чтоб при выключении насоса отопительные батареи разогревались благодаря естественной циркуляции.

Такая обвязка двухконтурного котла отопления имеет одно важное преимущество. Если нужно, она способна функционировать благодаря естественной циркуляции носителя тепла

В качестве разгонного коллектора тут будет выступать труба для течения воды к верхнему участку розлива. То есть система с такой схемой может работать без зависящих от электроэнергии агрегатов например, насоса.

Исходя из этого, если возникнут форс-мажорные обстоятельства, вы никогда не замерзнете. Конечно, данный метод имеет и свои минусы. Например, тепловой аккумулятор стоит достаточно дорого.

Двухконтурный генератор тепла имеет как свои достоинства, так и недостатки. При желании, минусы агрегата можно существенно понизить.

В этом случае вы приобретете максимально комфортную систему, которая будет обеспечивать ваш дом и теплом и горячей водой. Каковы ее нюансы и особенности, а также, какие существуют разновидности — данная информация окажется полезной для тех, кто решил самостоятельно изготовить отопительную конструкцию.

Характеристики двухконтурного газового котла

Помимо двухтрубной двухконтурной отопительной системы, существует и более простая — однотрубная, также имеющая своих сторонников. Основное различие между ними заключается в том, что одноконтурная конструкция предполагает наличие одного теплоносителя, который проходит по всему дому, а у двухконтурной системы имеется как подающий тепло элемент, так и отдающий. Однако такое мнение не совсем верно. Вследствие того, что конструкция устроена таким образом, давление в ней распределяется равномерно, поэтому при установке, можно использовать трубы небольшого сечения и сопутствующие части, которые имеют более приемлемую цену.

Двухконтурная система имеет различные схемы строения, но основные составляющие в ней одинаковы. В нее входят следующие элементы:. Независимо от площади строения, которое необходимо отопить, двухтрубную систему можно установить в любом здании.

Она будет эффективно одинаково прогревать каждое помещение в нем. Двухтрубных систем отопления существует множество разновидностей, которые классифицируются по отдельным признакам. Однако, не все они используются в быту. Целесообразно будет разобраться в основных схемах строения отопительных конструкций с двумя контурами.

В зависимости от схемы монтажа двухконтурные отопительные системы подразделяются на горизонтальную и вертикальную. Для справки! Вертикальная схема больше всего подходит для зданий с несколькими этажами, а горизонтальная в основном используется для домов, которые имеют один этаж, но занимают большую площадь.

Вертикальная система отопления предполагает наличие нескольких отдельных стояков, количество которых зависит от числа этажей, а также радиаторов, расположенных друг над другом.

Горизонтальная же схема имеет один или два стояка и по несколько источников обогрева помещения, которые устанавливаются на одном этаже.

Технология установки газового оборудования

Несмотря на то, что все котлы имеют схожую конструкцию и принцип работы, для напольных, настенных, автономных предусмотрены особые правила и нюансы установки.

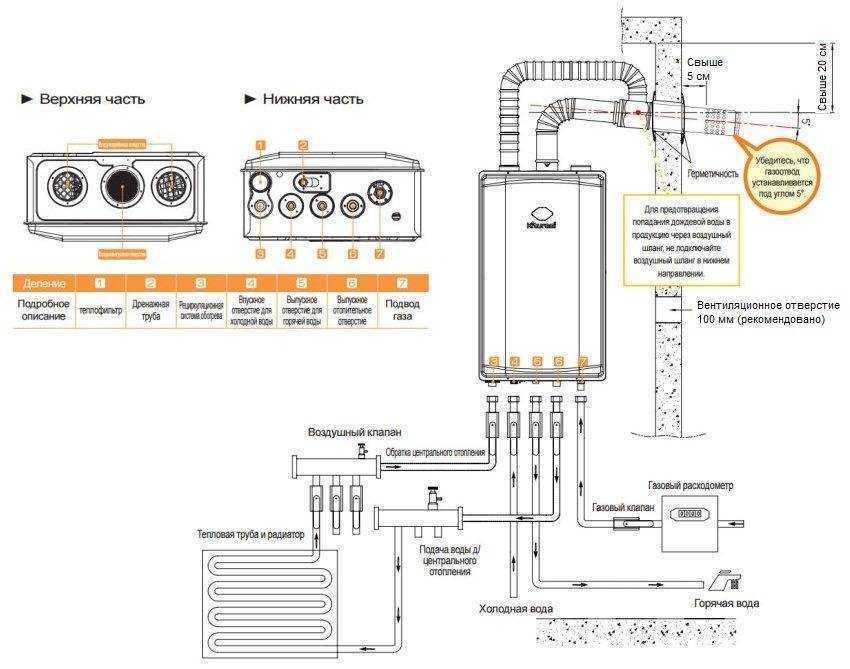

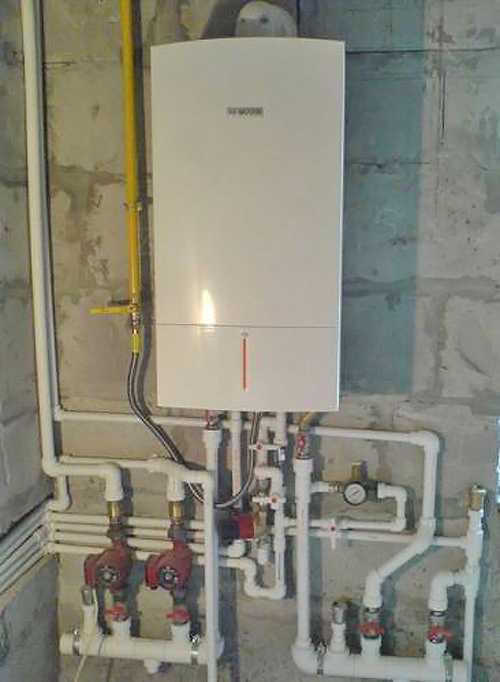

Установка настенного котла

Крепление настенных котлов выполняется при помощи специального кронштейна, который находится в комплекте с устройством. Материал кронштейна должен быть совместим с материалом стенки. Если те, что находятся в комплекте не совместимы со стеной (нужно уточнить это в спецификации к кронштейнам), нужно приобрести другие. Часто в комплекте с котлом предоставляется трафарет для точной разметки крепления.
Система отопления может быть однотрубная или двухтрубная. Независимо от количества труб, сначала нужно удалить заглушки с патрубков устройства. На вход обратной подачи устанавливают специальный фильтр (сетчатый) для защиты от попадания пыли или грязи.
Далее нужно загерметизировать все участки контакта (подойдёт как краска, так и силиконовый герметик)
Аналогично прошлому пункту нужно снять заглушки. Затем трубу, подающую холодную воду нужно оборудовать фильтром, чтобы исключить шанс попадания грязи. Отсекающие краны должны иметь разъёмные соединения (в народе такие называют «американками»). Он делает процесс монтажа намного легче, а замена крана не доставляет проблем. Патрубки холодной воды располагаются слева, а горячей воды – справа.
Кран, отсекающий подачу газа от магистрали, оборудуют специальным фильтром. Многие экономят на этом пункте, а зря, ведь деталь очень ответственная. Далее нужно надёжно загерметизировать стык и проверить качество при помощи воды или газового датчика. Резиновые шланги запрещены, разрешается использовать только гофрированные. Патрубок котла прикрепляют к шлангу и затягивают накидную гайку. Герметизация в таком случае гарантируется паранитовой прокладкой.
Подключать прибор к сети нужно только тогда, когда конструкция предполагает закрытую топку. В большинстве приборов трёхпроводная система подключения. Для безопасного подключения нужно использовать стабилизатор, который спасёт от скачков напряжения и продлит срок службы.
Аппараты с закрытой топкой легче всего подключать к дымоходу. Для этого применяются коаксиальные трубы. Если в доме много квартир, то нужно подсоединиться к общему дымоходу, если дом частный – дымоход выводится через стенку. Далее нужно очистить дымоход от сажи и мусора. Дымоход нужно монтировать под небольшим наклоном относительно котла. На выходе должен быть строго вертикальный отрезок трубы, его длина до поворота должна быть больше двух диаметров трубы.
Перед первым запуском нужно подождать, пока жидкость попадёт в систему. Оптимальное давление – 2 атмосферы. Пока набирается вода нужно проверить герметичность.

ВАЖНО! Первый запуск проводится в присутствии газовщика.

Монтаж напольного котла

Для начала нужно подготовить огнеупорную плиту или аналогичный защитный экран на месте, где будет находиться котёл.
Затем требуется подготовить отверстие, в котором будет располагаться дымоход. Туда нужно установить адаптер, который будет подключен к дымоходу. При монтаже напольного котла запрещается использовать гофрированные трубы.
Выполняют крепление труб и коленьев. Дымоотвод располагают под небольшим углом, чтобы конденсат легко покидал систему. Конструкцию зажимают при помощи хомутов ( с шагом 2 м) и кронштейнов (с шагом 4 м). На конце дымохода устанавливают наконечник конусной формы, который спасает от попадания воды и грязи.
Котёл подсоединяется к сливу и месту контакта системы отопления. Если котёл одноконтурный, то этот этап окончен, если двухконтурный, то нужно подключить и к водопроводу. Соединения герметизируют.
Подключение к газовой системе начинается с соединения газовой трубы с котлом. Уплотняется соединение при помощи пакли. Обязательно нужно установить кран-отсечку для экстренного перекрытия газа. Рекомендуется использовать медные трубы, диаметром от 1,5 до 3,2 см. Обязательно нужно уплотнять соединение при помощи паронитовой прокладки.
Далее котёл запускают при помощи стабилизатора, в присутствии работника газовой службы.

Проведение пробного запуска

На этом основные работы по подключению газового котла завершены. Исключение – приборы с закрытой топкой. Для них необходимо провести подключение к электрической сети. Лучше сделать это через стабилизатор.

После чего систему можно заполнять теплоносителем. Делается это максимально медленно, чтобы вытеснить большую часть присутствующего в ней воздуха. Жидкость закачивается до достижения давления в 2 атм.

Внимательно проверяются все соединения на предмет возможных течей. После того, как представитель газовой службы осмотрит выполненное подключение и разрешит подачу газа, следует так же внимательно осмотреть все соединения и на этом трубопроводе. Их нужно обмазать мыльным раствором и убедиться в отсутствии пузырей. Теперь можно проводить первый запуск оборудования.

Подготовительные работы перед установкой

в начале процесса установки газового котла напольного собственными руками следует завершить устройство системы обогрева, установку отопительных приборов, проведение водо- и газоснабжения. Тоже должны быть снабжены электрическое снабжение и водоотвод. Котельную установку необходимо полностью приготовить согласно нормативным требованиям:

Под газовый водогрей обязан быть уложен крепкий пол на цементной основе.
Если стены имеют горючее покрытие, то их следует обезопасить при помощи специализированных щитов из жаропрочных материалов, к примеру, стали. Их кладут на асбестовую прокладку, ее толщина должна быть более 4 мм.
Расстояние мимнимум от газового водогрея до стенки не может быть меньше 10 см.
Если пол создан из горючих материалов, то следует выложить специализированную площадку из блоков сделанных из бетона высотой не меньше 10 см. Сверху сооружение укрывается стальным листом толщиной 0,9 — 1,5 мм.

После следует установить все дополнительное оборудование. Газовый водогрей размещается и подсоединяется на завершальной стадии.

Преимущества и недостатки использования котлов газового типа

Высокая популярность газового отопительного оборудования, которое, при соблюдении определенных требований к помещениям, может быть установлено и на кухне, объясняется целым рядом причин. К ним относятся:

длительный срок эксплуатации;
высокая надежность котлов данного типа;
возможность использования для обогрева помещений, характеризующихся значительной площадью;
достаточно высокий КПД;
возможность выбора модели из достаточно большого ассортимента в определенном конструктивном исполнении и с требуемым набором опций;
простота эксплуатации, управления и технического обслуживания;
доступность и невысокая цена используемого энергоносителя – газа;
достаточно невысокая стоимость оборудования.

Современная компактная модель газового настенного котла в интерьере кухни

Автоматика многих моделей газовых котлов обеспечивает самостоятельную работу приборов круглый год и защищает оборудование в случае экстремальных ситуаций

Между тем, есть у газового оборудования и недостатки, к которым следует отнести следующие параметры.

Работать такое оборудование может только при условии, что в подключенном к нему трубопроводе есть газ.
Устанавливать подобную технику в частном доме или на даче можно лишь в том случае, если на это получено соответствующее разрешение.
Если давление газа в трубопроводе падает, то это приводит не только к снижению КПД котла, но и к образованию значительного количества копоти при его работе.
Достаточно высокая сложность монтажа как самого котла, так и дымохода и вентиляционной системы.

Установкой и обслуживанием газовых котлов должны заниматься компетентные специалисты

Можно ли установить самовольно

Технически подготовленный собственник котла, вполне может самостоятельно смонтировать газовую запорную арматуру, клапан-отсекатель, счётчик и датчик загазованности воздуха.

Тем не менее, обвязку котла к газовой магистрали и все работы на ней имеют право выполнять только работники газовых служб, они же выполняют первый запуск оборудования.

Это обязательное условие по безопасному подключению газового котла, которое разрешает выполнение подобных работ компаниями и специалистам, имеющим специальный допуск. А вот обвязку газового котла к системе отопления можно выполнять самостоятельно.

Нормативная документация

Газовое оборудование

Прежде чем принимать окончательное решение об установке довольно дорогостоящего оборудования, нужно внимательно изучить официальные документы. Это нормативы, которые регламентируют порядок использования газовых котлов населением.

Они имеют общее название «Строительные нормы и правила» (СНиП), содержат общие правила и конкретные чёткие требования для желающих обустроить домовые котельные.

Главные профильные СНиПы, где можно найти всю интересующую информацию, собраны в таблице:

Двухтрубная система отопления частного дома: устройство, типы систем, схемы, компоновка, разводка, монтаж и запуск системы (Фото & Видео) +Отзывы

Можно ли провести монтаж настенного газового котла самостоятельно?

Если проектирование всей отопительной системы произведено с учетом условий контролирующих служб, отдельные этапы работы иногда выполняют собственноручно, например, размещают на стене котел в отведенном для этой цели помещении. Его подготавливают в соответствии с проектом, полученным в газовой службе.

Однако некоторые производители оборудования запрещают самостоятельно монтировать настенный котел и считают такие действия веским основанием для лишения в этом случае предоставляемой покупателю гарантии. Поэтому, прежде чем приступать к установке, следует выяснить все возможные последствия такого шага.

Подключать электрическую сеть и газовую магистраль, а также заниматься пуско-наладочными работами должны только сертифицированные специалисты с соответствующим уровнем допуска.
