Газовые горелки. виды, характеристики, устройство газовых горелок

Что представляет собой газовая горелка?

Газовые горелки для котлов – конструкции, внутри которых перемешиваются газ и кислород. Смесь поступает к выходящим отверстиям и там происходит поджиг от искры или пьезоэлемента и образуется стабильный устойчивый факел.

Главной задачей перечисленных элементов в котлах является поддержание устойчивого и постоянного горения образовавшейся смеси. Как видно, конструкция котла с газовой горелкой довольно проста и ее установка не вызовет затруднений.

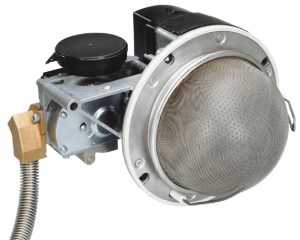

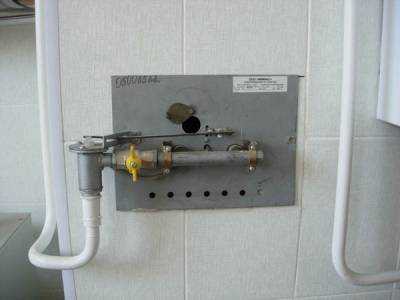

Газовая горелка

Ее строение должно быть, в первую очередь, безопасным. Кроме того, данный элемент отопительного котла обязан сжигать смесь без остатка, а выделение вредных веществ должно быть минимальным.

Низкий уровень шума – еще одно из требований предъявляемых к устройствам

Обязательно нужно обращать внимание на срок службы

Газовые горелки отопительных котлов с автоматикой – еще одно требование безопасности. Как только огонь потухнет, автоматически прекращается топливоподача. Это является одним из главных критериев ее выбора.

Они нашли свое применение в бытовых отопительных колах и в промышленности. Газ, несмотря на свои высокие потребительские качества, имеет довольно низкую стоимость по сравнению с другими видами топлива. Это делает газовые горелки востребованными и популярными.

Атмосферная газовая горелка.

На сегодняшний день большой интерес представляют газовые АОГВ котлы – отопительные газовые водогрейные аппараты. Отличительной чертой здесь выступает энергозависимость котлов, то есть они могут работать без электрической сети.

Кроме того, отмеченные аппараты полностью автоматизированы системой управления АСУП, которая играет роль автоматического терморегулятора, и уменьшает количество потребляемого топлива.

Как правильно выбрать газовую горелку для печи или котла

Газовое оборудование при неправильной эксплуатации сопряжено с определенным риском. Необходимо правильно подбирать печную газовую горелку (узловые детали), а для этого нужно иметь общее представление о конструктивных отличиях устройств

При покупке важно знать, на какие виды делится изделие по способу сжигания топлива в котле:

Газовые горелки могут использоваться и в твердотопливных печах

атмосферная горелка;
надувная.

Не каждому производителю стоит доверять, покупку лучше осуществлять у официальных дилеров, предоставляющих сертификаты и всю техническую документацию. В случае приобретения некачественных комплектующих или узлов будет кому предъявить претензии.

Тепловое оборудование на газу отличается разными особенностями, включая способ розжига и регулировки пламени

При покупке специалисты рекомендуют обращать внимание на следующие показатели:

мощность теплогенератора;
требовательность к качеству газовой смеси;
возможность автоматического регулирования;
авторитет фирмы и страны-производителя;
соотношение «цена- качество».

Горелки для напольных котлов предлагаются в таких вариантах:

атмосферные;
наддувные,
пьезо;
электронные.

Для правильной настройки газовой горелки лучше обратиться к специалистам

По регулировкам мощности можно выбрать горелку:

1-ступенчатую;
2-ступенчатую;
с плавным переходом;
с автоматической регулировкой.

Поток газовой смеси в разных котлах бывает:

прямоточный;
закрученный (более мощный).

Наиболее востребованными считаются горелки газовые для котлов немецкого производства (Buderus, Vaillant), словацкого (Protherm) и итальянского (Lamborghini). Среди изделий, выпускаемых отечественными компаниями, хорошо зарекомендовало себя оборудование «Лемаркс», «Вакула» и «Конорд». Среди промышленных приборов – горелки серии «Импульс».

Продолжительность и продуктивность работы любого агрегата зависит от правильного выбора и грамотной эксплуатации. Газовое оборудование приобретают не по принципу, где «дешевле» или «мощнее», а согласно имеющемуся типу котла.

Сообщение Горелки газовые для котлов: конструктивные особенности и принцип работы появились сначала на Remoo.RU.

Самодельные агрегаты

Есть умельцы, которые переделывают отопительные системы своими руками. В интернете можно найти даже необходимые схемы изменения устройств газовых горелок, их установки и регулировки.

Обычно на изготовление отопительных систем в качестве материала используется металл. Топка из чугуна была бы куда более надежной. Тем не менее в домашних условиях использовать его не представляется возможным.

Отличным вариантом ручной работы является заказ системы у специалистов. Они смогут изготовить устройство в соответствии со всеми пожеланиями заказчика. Однако не исключена вероятность наличия в котлах дефектов, которые могут проявиться спустя некоторое время.

Для чего нужны самодельные отопительные агрегаты? Дело в том, что отмеченные варианты отличаются более низкой стоимостью. Их делают в основном из-за желания хорошо сэкономить. В то же время указанные варианты уступают своим фабричным аналогам в эффективности.

Изготавливаются обычно только твердотопливные и электрические агрегаты. Мастерить газовый, а также дизельный котел крайне опасно. Кроме того их установка в доме строго запрещена.

По принципу работы самодельное изделие ничем не отличается от покупного варианта. В нем будет сгорать горючее и нагреваться теплоноситель заполненный водой.

К основному недостатку данного агрегата можно отнести отсутствие гарантии. Заводское оборудование будет работать и выполнять свои функции. Даже если покупатель наткнется на брак, он сможет поменять продукт на другой.

В качестве горючего в агрегатах, сделанных своими руками, лучше использовать пеллеты, дрова, уголь. Эти материалы менее опасны, чем газ. На основе последнего делать отопительные устройства нельзя.

Простые твердотопливные агрегаты являются самыми популярными и распространенными самодельными устройствами. Они просты, а их конструкция во многом схожа с обычной печью. Кроме того, они отличаются универсальностью.

Как и обычная печь, данные системы способны функционировать на любом твердом топливе. Главное, чтобы горело.

Основные части газового котла.

Эффективность самодельного оборудования существенно ниже заводского. На нее оказывают влияние многие факторы.

Среди них:

теплоизоляция;
полнота сгорания;
правильность выводов.

КПД агрегата напрямую зависит от температуры сгорания. Чем она выше, тем ниже эффективность. В качественных системах температура в топке поддерживается на уровне 120–150°С. Более высокие ее значения снижают сохранность труб. Это в свою очередь существенно сокращает долговечность агрегата.

При изготовлении отопительных котлов с горелкой лучше максимально обезопасить себя от возможных последствий ее работы. Поэтому следует рассмотреть отдельную покупку автоматической газовой горелки, которая будет установлена в атмосферной или дутьевой котельне.

Своими руками можно изготовить и электрические отопительные агрегаты. Их конструкция может быть различной. Все зависит от запросов человека. Самым простым вариантом является установка ТЭНа прямо в систему отопления. В таком случае отпадает необходимость в изготовлении котла.

Труба с нагревателем должна иметь достаточно большой диаметр. Она должна легко сниматься для проведения ремонта и чистки.

Отдельного внимания заслуживают системы без нагревателя. Его роль выполняет сама вода. Через нее пропускается ток, и за счет движения ионов воды происходит нагрев. Сама жидкость должна содержать соль.

Изготовить подобное устройство крайне тяжело. Электрический ток проходит непосредственно через теплоноситель, поэтому всю систему необходимо надежно изолировать.

Одной из опасностей данного устройства является электрический пробой. По сути, то же, что и короткое замыкание. Также в системе может скапливаться газ. В результате эффективность отопления снизится.

Из всего вышесказанного, лучшим вариантом является твердотопливный агрегат. Собрать его корпус можно из жаростойкой стали. Она отличается повышенной прочностью, меньшей изнашиваемостью и высокой стойкостью к термическим воздействиям.

Тем не менее жаростойкая сталь стоит дорого и на практике в котлах кустарной сборки применяется редко. Еще один вариант – чугун: этот материал отлично переносит жар, хотя работать с ним тяжело. Оборудование для изготовления чугунной печи есть только на специализированных предприятиях.

Важно понимать, что без должного опыта и навыков, лучше не мастерить отопительную систему собственноручно. Безопасность должна быть на первом месте

Достаточно допустить даже одну неточность, и это может привести к плачевным последствиям.

Можно ли сделать газовую горелку для котла своими руками? Вопросы и ответы

Модификация отопительного оборудования, а попросту говоря – его улучшение, необходимо для повышения эффективности работы. Обслуживание твердотопливных котлов, постоянный контроль за уровнем дров или угля в топке иногда толкает владельцев на решение нестандартных задач. Если появилась возможность подключения дома к газовой магистрали, но нет желания покупать новый специальный котел – начинают придумывать самодельные устройства нагрева воды в теплообменнике отопительного оборудования.

Необходимо сразу оговориться, что любые изделия кустарного производства, предназначенные для систем отопления, должны пройти ряд проверок, а именно:

Получение сертификата качества.
Разрешительные документы от госгортехнадзора.
Проверка конструкции на соответствие параметрам качества и эксплуатации.

Принцип работы газовой горелки

Существует несколько типов горелок, которые могут отличаться конструкцией и принципом работы. Для котлов отопления чаще всего устанавливают следующие виды:

Атмосферные – с открытой камерой сгорания.
С принудительной подачей воздуха – с закрытой камерой.

Для самостоятельного изготовления подойдет 1-й тип горелки, так как она намного проще конструктивно и может быть сделана из подручных материалов.

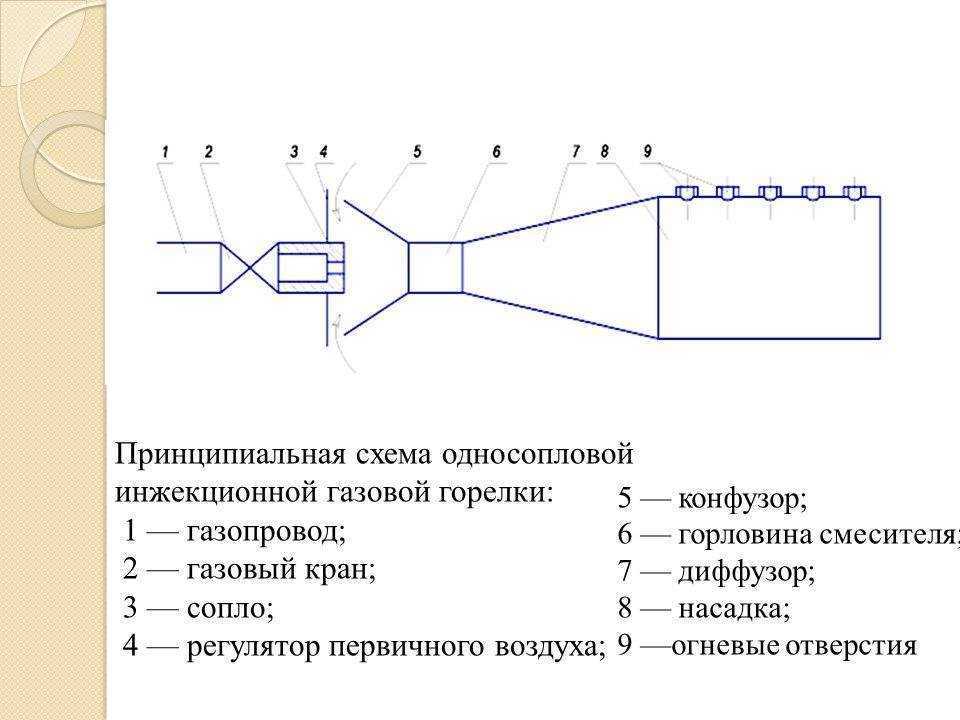

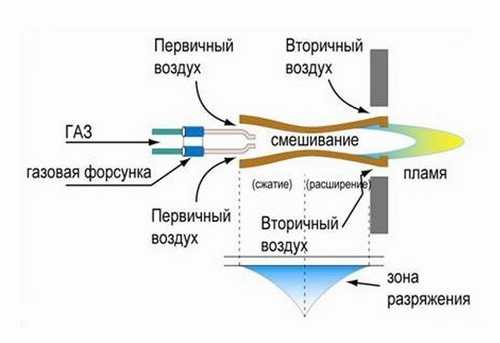

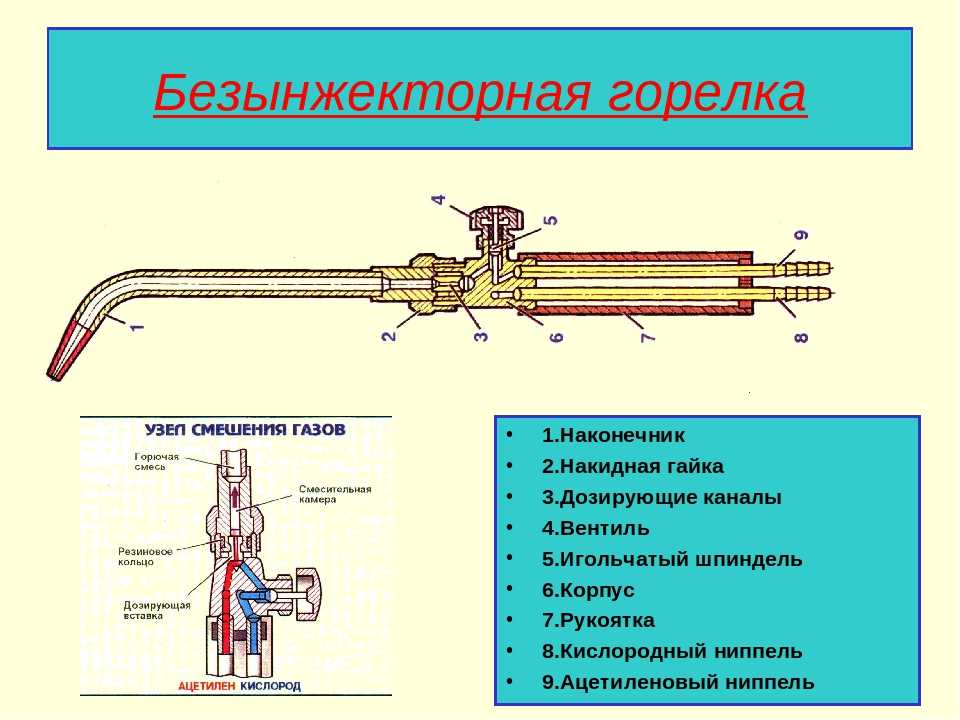

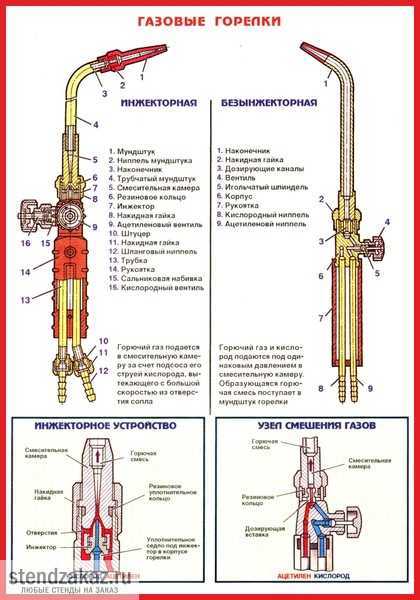

Работа газовой горелки основывается на смешении плотного потока природного газа и атмосферного воздуха. Наглядно принцип работы показан на рисунке:

Для изготовления понадобятся:

Вентиль от кислородного баллона – он будет выполнять роль основы форсунки. Можно взять распространенный ВК-74.
Для образования узконаправленной струи газа необходимо изготовить колпачок, который будет накручиваться на вентиль. В нем проделывается отверстие и вставляется жиклер (можно от паяльной лампы).
Инжектор делают из стальной трубы, толщиной до 2 мм. Его длина приблизительно равна 100 мм. Крепление делается сваренным способом с помощью стальной проволоки. При этом следует соблюдать определенное расстояние между колпаком и соплом для поступления воздуха в зону горения.
Для активации пламени можно установить пьезоэлемент, либо воспламенять с помощью спички или горящей бумаги.

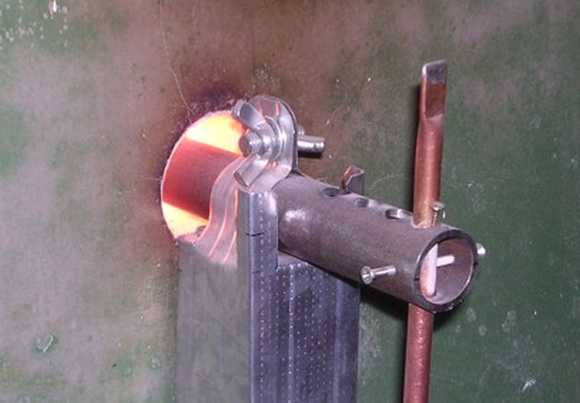

Газовая атмосферная горелка готова. Далее изготавливается основа, на которую она будет крепиться для монтажа в камеру горения котла. При этом следует учитывать, что отверстие не должно закрываться полностью – через него будет поступать воздух для поддержания процесса горения.

Но можно ли ею пользоваться с тем же комфортом и безопасностью, как и заводской? Чтобы выяснить это, рассмотрим все недостатки конструкции:

Отсутствие обязательных датчиков. Самым важным из них является контроль пламени. Если по какой-то причине огонь погаснет, а газ будет дальше поступать в сопло – может произойти самовозгорание. Так же необходим датчик контроля тяги в котле, который контролирует приток воздуха.
Температурный датчик. Он указывает граничные температурные режимы, несоблюдение которых может привести к быстрому выходу из строя не только горелки, но и котла.
Для настройки работы горелки под давлением газа из центральной магистрали нужен соответствующий опыт и специальное оборудование.
Отсутствие механизма регулирования давления газа, поступающего в горелку. При перепаде давлении в газовом трубопроводе изменяется мощность пламени, что опять же приводит к возможным поломкам и дефектам.

Но не только конструкция горелки может пострадать от вышеперечисленных факторов – это касается и самого котла. Каждая модель отопительного оборудования рассчитана под определенные условия эксплуатации. Если производитель указывает, что данный твердотопливный котел может быть адаптирован под работу газовой горелки с принудительной подачей воздуха с параметрами мощности до 30 кВт и с установкой дополнительного вентилятора для создания тяги – значит другие условия могут привести к его поломке.

Учитывая вышесказанное, автор категорически не рекомендует самостоятельное изготовление и эксплуатацию газовой горелки.

Типы горелок газового котла

Горение в камере сгорания происходит при помощи кислорода. В камеру должен поступать воздух. Кроме этого газ должен равномерно распределяться по площади, обеспечивая равномерное горение. Такие функции выполняет горелка. Газ равномерно протекает по горелке и через сопла выходит наружу, где в свою очередь происходит смешивание с воздухом и горение, таким образом, нагревая теплообменник газового котла.

Типы горелок газового котла

В зависимости от того каким образом поступает воздух в камеру сгорания газового котла можно разделить несколько типов горелок:

Атмосферные газовые горелки, которые работают только в открытых камерах сгорания.
Наддувные газовые горелки, работающие в закрытой камере сгорания.

Рассмотрим подробнее каждый вид.

Атмосферные газовые горелки

Такие горелки устанавливаются в газовых котлах с открытой камерой сгорания. Принцип работы схож с газовой плитой. В горелку поступает газ и начинает гореть при смешивании с воздухом, который поступает из помещения.

К преимуществам атмосферной горелки можно отнести отсутствие шума при работе и простота конструкции. К минусу относится невысокий КПД до 93%, а также разрежение воздуха в помещении. Поэтому газовые котлы с открытой камерой сгорания устанавливаются только в отдельно оборудованных помещениях, которые должны соответствовать всем нормам и правилам.

При применении горелки импортного производства могут возникнуть некоторые проблемы. В стандартах ЕС прописывается стабильное давление газа в магистралях от 150 атмосфер. В России зимой такие значения могут быть ниже, а весной – выше. Из-за таких перепадов давления может произойти прогорание газовой горелки в зимний период или же прожиг теплообменника летом. Если давление газа нестабильно, то рекомендуется использовать вентиляторные горелки, на которые не влияет давление.

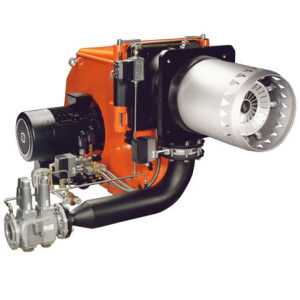

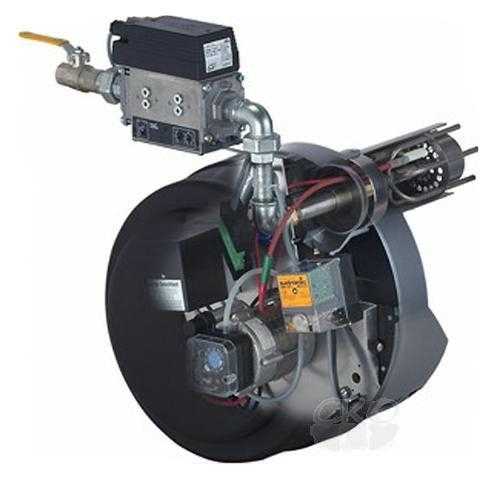

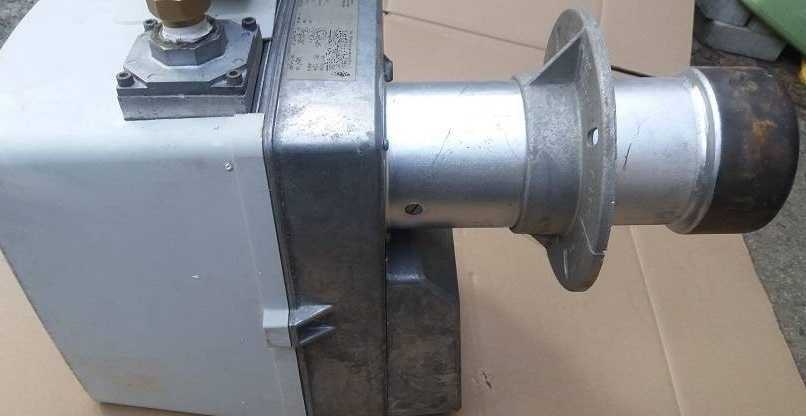

Наддувные газовые горелки

Такие газовые горелки работают при помощи воздуха, поступающего с улицы. Вентилятор подает воздух в камеру сгорания. Работу вентилятора можно регулировать. Вне зависимости от давления наддувная горелка будет работать стабильно. Газовые котлы с такой камерой сгорания не нуждаются в вертикальном дымоходе, достаточно устроить коаксиальный дымоход. Работает горелка шумно, а стоимость превышает в 2 раза стоимость атмосферных горелок. КПД газовых котлов с закрытой камерой сгорания достигает 95%.

Такие горелки навешиваются на котел, таким образом можно менять горелку и переключать устройство на работу на жидком топливе.

Виды газовых горелок по регулированию горения

По регулированию горения горелки разделяют на 3 вида:

Одноступенчатые газовые горелки;
Двухступенчатые газовые горелки;
Модулирующие газовые горелки.

В последних автоматически изменяется мощность горелки в зависимости от необходимого тепла на выходе. Двухступенчатые приборы могут работать в слабом и повышенном режиме потребления.

Газовые горелки комбинированные

На рынке можно найти комбинированные горелки для жидкого топлива и газа. Стоимость такой газовой горелки конечно выше других моделей.

Газовую горелку легко установить в газовый котел, а также снять. Находится она внизу камеры сгорания. Горелка вставляется в отдельное отверстие, накидной гайкой нужно присоединить к газовой трубе и закрепить на корпусе винтами.

Защита работы горелки

Чтобы работа горелки не представляла угрозы для пользователей котла, этот элемент должен быть оборудован системами безопасности.

Ионизационный контроль пламени. Его работа основана на ионизационном токе, генерируемом на ионизационном электроде. Поскольку его питание зависит от наличия пламени горелки, после его исчезновения котел автоматически отключается. Нет возможности, чтобы сигнал пламени был ложным, потому что нет эффекта выпрямления, когда электрод и горелка вступают в контакт.
Ограничитель максимальной температуры. Встречается в настенных котлах и обычно называется электронной приставкой. Он размещается в теплообменнике дымовых газов и воды. Когда обнаруживает, что температура воды слишком высока, он почти сразу выключает горелку. Ограничитель также сработает при недостаточном количестве воды в системе отопления, при выходе из строя циркуляционного насоса или при завоздушивании теплообменника дымовых газов. Разблокировка работы горелки возможна только после остывания воды до необходимого уровня или устранения неисправности. Но перед этим датчик необходимо сбросить вручную.
Датчик температуры дымовых газов — находится в патрубке дымовых газов котла. Благодаря ему при превышении заданной температуры горелка будет автоматически отключаться. Чтобы перезапустить горелку, подождите, пока система остынет, а затем сбросьте датчик.
Датчик расхода воды. Срабатывает при прекращении или подавлении потока воды в котле. Это может быть следствием закрытия термостатических клапанов в радиаторах. Элемент улавливает изменение расхода, а автоматика, отвечающая за управление котлом, снижает мощность горелки или ее отключает. Горелка включается автоматически, как только расход воды возвращается к нужному уровню.
Лямбда-зонд входит в стандартную комплектацию современных котлов. Отвечает за контроль состава выхлопных газов, а также точное дозирование газа и воздуха. Повышает КПД котла, в том числе горелки, снижает расход топлива и выброс вредных для окружающей среды химических соединений.
Уплотнительная крышка — неотъемлемый элемент каждой горелки. Благодаря ей камера сгорания дополнительно защищена от неконтролируемого выброса газов.

Настройка и чистка

На бытовом уровне часто встречается проблема незагорания горелки. Это проблема происходит из-за того, что поступает неочищенный газ. Эту проблему можно решить, установив фильтры, но это делают только коммунальные службы. Если это сделать, тогда придутся постоянно выполнять их замену, что по сути напоминает предыдущую проблему.

Чистить газовую горелку надо ежегодно. Эта процедура весьма затратная по времени, поскольку требуется разборка всех устройства отопления. Сама горелка продувается сжатым воздухом.

В принципе, настройка и чистка должна осуществляться сервисным центром.

Что представляет собой газовая горелка

Газовая горелка – это один из важнейших узлов любого котла. Она отвечает за создание устойчивого пламени. Именно здесь происходит сжигание подающегося топлива. Полученное тепло поднимается вверх, к теплообменнику, где практически полностью переходит в теплоноситель. Продукты сгорания вместе с остатками тепла тем или иным образом удаляются в атмосферу.

Устройство газовой горелки для котла предельно простое – оно включает в себя несколько основных узлов:

Низкое выделение окислов азота и угарных газов при горении делает котел почти безупречным в экологическом отношении.

Форсунку – отсюда выбрасывается газ;
Систему розжига – обеспечивает поджигание газа;
Систему автоматики – контролирует температуру;
Датчик наличия пламени – контролирует наличие огня.

Упрощенно говоря, все выглядит именно так. А чем отличаются друг от друга те или иные виды газовых горелок в различных моделях котлов, вы узнаете чуть позже.

Современная газовая горелка для котла отопления – это устройство, к которому предъявляются определенные требования. В первую очередь важна бесшумность работы. Сразу вспоминаются некоторые модели советских проточных водонагревателей, где пламя шумело с силой урагана

Современные образцы горят сравнительно тихо (также уделяется внимание тихому розжигу, без хлопков и взрывов). Дополнительное влияние на уровень шума оказывает конструкция камер сгорания

Большой срок службы – если вспомнить старые газовые агрегаты, то они служили довольно долго (в те времена все делалось на века)

Сегодня таких технологий уже нет, поэтому горелки в котлах часто ломаются. Выход один – покупать агрегаты от проверенных брендов, где используются нормальные по качеству комплектующие. Что касается всякого китайского барахла от непонятных производителей, то здесь все очевидно – брать не стоит

Большой срок службы – если вспомнить старые газовые агрегаты, то они служили довольно долго (в те времена все делалось на века). Сегодня таких технологий уже нет, поэтому горелки в котлах часто ломаются. Выход один – покупать агрегаты от проверенных брендов, где используются нормальные по качеству комплектующие. Что касается всякого китайского барахла от непонятных производителей, то здесь все очевидно – брать не стоит.

То же самое касается дешевых котлов российского производства – в них нередко устанавливаются недолговечные горелки.

Полное сгорание газа – еще одно важное требование. Горелка для газового котла должна сжигать топливо полностью, с минимальным выделением угарного газа и прочих сопутствующих компонентов

Впрочем, тут все зависит не только от нее – на качество сгорания оказывают влияние и остальные узлы

Нельзя забывать и о надлежащем отводе газа, для чего нужно иметь в своем распоряжении чистый дымоход с хорошей тягой. Что касается принципа работы газовой горелки, то он прост:

Впрочем, тут все зависит не только от нее – на качество сгорания оказывают влияние и остальные узлы. Нельзя забывать и о надлежащем отводе газа, для чего нужно иметь в своем распоряжении чистый дымоход с хорошей тягой. Что касается принципа работы газовой горелки, то он прост:

В горелке сжигаемый газ соединяется с воздухом. При высокой температуре происходит химическая реакция с образованием углекислого газа и воды.

Котел фиксирует несоответствие температуры в отопительном контуре с заданными пользователями параметрами;
Открывается газовый клапан, в горелку начинает поступать газ;
В это же время срабатывает система розжига;
Газ поджигается, образуется пламя.

В это же самое время начинает работает контроль наличия пламени – если огонь вдруг потухнет, автоматика перекроет подачу голубого топлива. Как только температура в системе отопления достигнет заданного предела, подача газа будет перекрыта.

Реализация контроля наличия пламени реализуется в газовых горелках по-разному. Где-то стоит простой термоэлемент, а продвинутые котлы с автоматикой на базе электроники наделяются системами ионизационного контроля.

Виды

В зависимости от способа подачи кислорода в камеру сгорания, они делятся на:

Атмосферные

Подобные устройства применяются для не слишком мощных котлов. Подобные обогреватели рассчитаны для домов с площадью до 90 кв. метров. В случае, если надо сменить вид топлива, тогда котел комплектуют другим типом детали. Принцип его работы заключается в естественном попадании воздуха к месту, где он смешивается с газом для дальнейшего воспламенения. Такой вид имеет много положительных характеристик: надёжный, простой, бесшумный, компактный, безопасный, небольшой по весу.

Вентиляторные

В этом устройстве воздух в камеру сгорания попадает при помощи вентилятора, который встроен в котел. При его использовании экономнее расходуется топливо. Если атмосферный тип горелки встроен в котёл, то вентиляторный устанавливается как дополнительное устройство.

Следует отметить, что кислород подаётся дозированно, но при этом с газом он смешивается мгновенно. Подобный тип имеет несколько недостатков: шумный, высокий расход электричества, на порядок дороже, нежели оборудование свыше упомянутой горелкой. Но несмотря на это, вентиляторные устройства делают производительность котла больше.

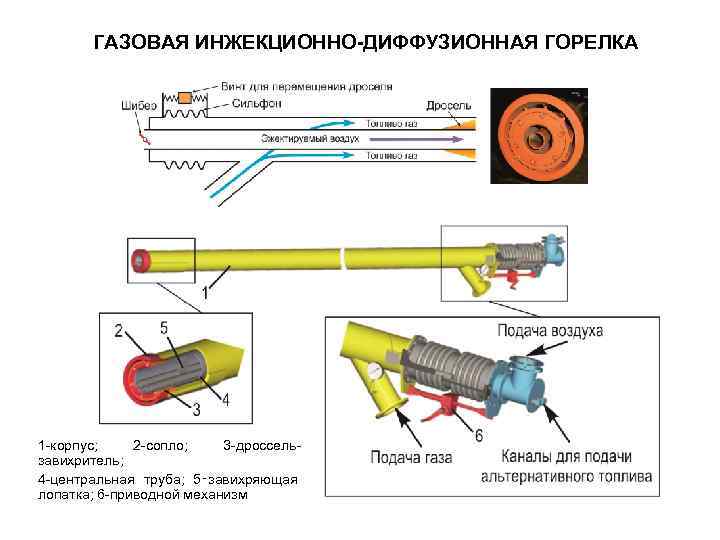

Диффузионно-кинетические

Данный тип считается средним между атмосферными и вентиляторными горелками. Принцип работы заключается в том, что кислород попадает в камеру частично, и уже потом добавляется в пламя. Подобные устройства чаще применяются в промышленных котлах отопления.

Комбинированные

Применяются для использования разных видов топлива: газа, солярки, мазута. Зачастую применяются такие устройства в домах, где нет газа, но его появление предвидится. Также оно актуально для экономного расхода топлива.
