Схема подключения твердотопливного котла

Отличительные особенности твердотопливных котлов

В последнее время, все больше людей стараются перейти на твердотопливные котлы. Дело в том, что такие приборы не только в этом отличаются от теплогенераторов других типов по принципу работы. Есть и еще ряд других особенностей, которые им присущи:

• высокий показатель инерционности – если топливо разгорелось в камере сжигания, то потушить его моментально не представляется возможным;
• конденсат в топливнике – такой момент возникает в том случае, если в котловой бак попадет теплоноситель, температура которого не превышает 50 градусов.

И вот тут возникают свои достаточно опасные моменты.

Что касается инерционности, то она может привести к перегреву рубашки отопителя. А это чревато последствиям – закипанием теплоносителя. Тут идет образование горячего пара, создающего высокое давление, из-за чего происходит разогрев корпуса и ближней части трубопровода. Поэтому в топочной создается не очень приятный «климат» — много воды и пара. К тому же котел достаточно быстро выходит из строя. Такую проблему можно создать себе собственными руками, если не правильно выполнить обвязку теплогенератора. А ведь работать в максимальном режиме для твердотопливных котлов – норма. Только в этом случае, устройство показывает те показатели КПД, которые заявлены в его техническом паспорте.

Теперь стоит упомянуть про конденсат. Он оседает с внутренней стороны топливника, что приводит к проблемам, так как полуразогретый теплоноситель в это время уже начинает проходить через водяную рубашку. На самом деле, такая жидкость является достаточно агрессивной средой. Из-за этого быстро развивается коррозия на стальных стенках сжигающей камеры. В дальнейшем, смешиваясь с пеплом, конденсат становиться липким по консистенции и оседает на всех поверхностях. Отмыть ее не так уж и легко, поэтому специалисты рекомендуют сразу устанавливать смесительный узел, который защитит установку от такой проблемы.

Интересен и тот момент, что даже владельцы чугунных теплообменников расслабиться не могут. Тут опасность заключается в «температурном шоке», который опасен для чугуна. В основе лежит инерционность. То есть, если в доме по каким-либо причинам пропадет электричество, то вода в батареях начнет остывать, в то время, как в самом теплообменнике она начнет нагреваться. Как только насос начнет работать, холодная жидкость попадет в горячий котел, что приведет к резкому температурному перепаду. Такой процесс и называется «температурный шок». Зачастую это приводит к возникновению трещин в чугунных секциях. Данная поломка не просто тяжело устраняется, но чаще всего, требует полноценной замены секции. А это тоже не всегда представляется возможным. В этом случае мастера советуют устанавливать узел подмеса.

Уяснив для себя такие потенциальные аварийные ситуации, можно понять, с какой ответственностью нужно подходить к схеме отопления частного дома с твердотопливным котлом. Если к данному вопросу подойти серьезно, то удастся избежать покупки ненужных элементов и установить все правильно.

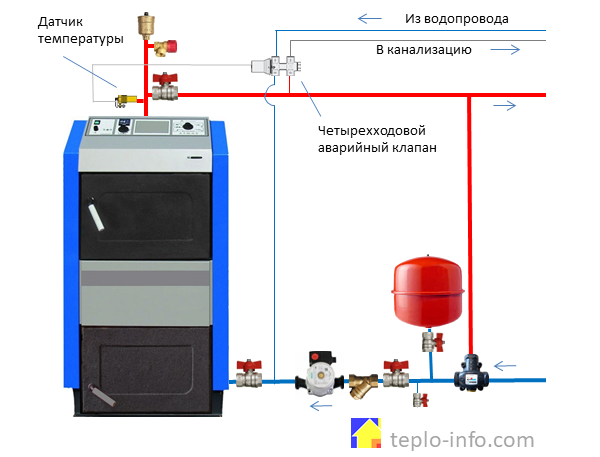

Обвязки котлов по аварийным схемам

От всех неприятностей и случайностей возможно застраховаться. Поэтому при монтаже системы отопления своего дома обязательно надо предусмотреть аварийный вариант отопления. Рекомендуется предусмотреть возможные неполадки и варианты их решения. Если отключается подача электричества, то дом остаётся не только без света, но и прекратится циркуляция воды в трубах. Это приведёт к перегреву жидкости в котле. На этот случай предусмотрено аварийные схемы обвязки котлов.

Самый надёжный вариант это иметь источник бесперебойного питания или переносной генератор электричества. ИБП поддерживает работу электроприборов системы отопления в штатном режиме до возобновления подачи электроэнергии. Если же электричество по каким-либо причинам отключено надолго, то приводится в действие электрогенератор.

Следующим аварийным вариантом является гравитационная циркуляция жидкости по малому контуру. Для этого при монтаже отопления дома сооружают малый аварийный контур, который не даёт перегреться и вскипеть воде в котле. Гравитационный контур работает по принципу естественного тока воды по системе. На отопление всех помещений гравитационный контур не предназначен.

Таким образом, при проектировании системы отопления своего дома обязательно нужно предусмотреть аварийные варианты работы системы.

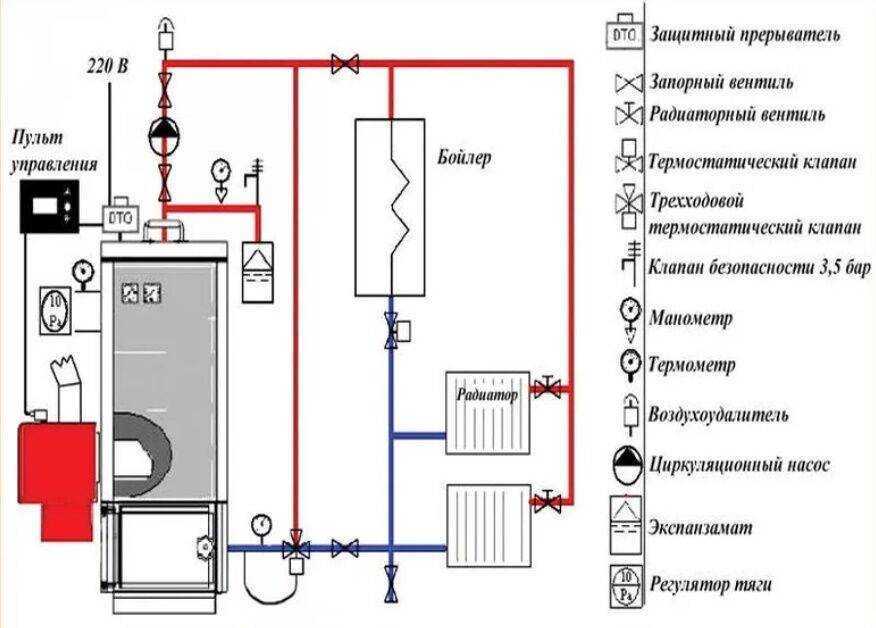

Обвязка твердотопливного котла

Отопительные котлы на все случаи жизни. Сменные горелки и три вида топлива

Выше уже говорилось о преимуществах сменных горелок, они обеспечивают потребителю независимость в выборе топлива. Наиболее востребованы недорогие твердотопливные котлы с газовыми горелками отечественного производства: Дон (завод КОНОРД), Очаг (ГАЗСТРОЙ), Яик (Новосергиевский механический завод). Весьма популярен в центральном регионе чугунный твердотопливный котел КЧМ-5 (Кировский завод). Трехсекционная модель мощностью 21 кВт стоит 27000 руб., в комплекте с ней используется газовая горелка стоимостью 3000 руб.

Котлы, рассчитанные на три вида топлива (твердое, газ и дизель), выпускают зарубежные компании СНАРРЕЕ, DAKON, VIADRUS, DEMIR DOKUM, ROCA, JAMA. Рекордсмены среди комбинированных котлов имеют встроенный ТЭН и способны работать также и от электричества. Такие модели котлов изготавливают на заводах СТС и JAMA. Например, для СТС 2200 Trio мощностью 45 кВт подходят все виды топлива (цена — 240000 руб.).

Подключение к системе отопления

Подготовленную схему напрямую подключаем к системе отопления. С точки зрения безопасности надо помнить о том, что твердотопливный котел в отдельные моменты может давать чрезмерно высокую температуру. В накопительной бочке может содержаться вода температурой 90-100 градусов. Для стандартных домашних радиаторов отопления это слишком много. Можно сильно обжечься при случайном прикосновении. По этой причине требуется добавить в схему еще один смесительный клапан. Он будет подмешивать в контур остывшую воду.

Если в доме устроены теплые полы, существует возможность подключить их в контур радиаторов для подачи обратки. Потребуется установить еще один насос. Подсоединение пойдет на смесительный узел. По причине высокой температуры воду из нагретого теплообменника забирают не напрямую, а через предохранительный смесительный клапан. Эта деталь устанавливается, чтобы при работе с системой и ее проверке не ошпариться горячим паром.

На следующем этапе подключаем линию рециркуляции теплоносителя в системе через специальный насос. Расставляем в контуре обратные клапаны в соответствии со схемой. На этом полный комплект функциональных элементов завершен, перейдем к арматуре.

Перед котлами требуется поставить еще один фильтр. Затем в высших точках системы монтируем дополнительно автоматические воздухоотводчики. Далее обеспечиваем слив и наполнение системы. Для этого расставляем шаровые краны так, чтобы в дальнейшем выполнять техосмотр и ремонт оборудования, не сливая теплоноситель из контура. Краны нужны для:

• расширительного бака;
• котлов;
• насоса.

В том случае, когда на котлах отсутствуют штатные термометры, их устанавливают дополнительно. Также потребуются два контрольных термометра, расположенные на буферной емкости. Они облегчат контроль работы системы и ее наладку.

Пеллетные котлы

Котлы, работающие на пеллетах сложно отнести к какому-то классу, потому о них обычно говорят отдельно. Топливо для этого типа котлов — небольших размеров гранулы из спрессованных опилок. Для хранения пеллет возле котла делают бункер. Его размер определяет время автономной работы оборудования. При достаточном количестве места бункер можно сделать на несколько тонн топлива. Минимальный размер — на пару ведер, чего хватает на день работы.

Котел на пеллетах

Пеллетный отопительный котле оснащен специальной горелкой. Пеллеты из бункера автоматически подаются в зону горения, где сгорают практически без остатка. Нормального качества гранулы дают всего 3-5% золы. Потому чистка требуется редко — раз в неделю или даже раз в несколько недель. Оборудование полностью автоматизировано, при достаточном запасе топлива можно не наведаться неделями.

Но и тут не обошлось без недостатков. Первый — высокая цена на оборудование. Второй — требовательность к качеству пеллет. Они должны иметь малую зольность, хорошую теплотворную способность, не должны ломаться и крошиться. В остальном пеллетный котел для отопления частного дома — хороший выбор. Его плюс еще в том, что используются отходы деревообрабатывающей промышленности.

Правила эксплуатации

Для эффективной работы отопления важно правильно выбирать топливо, учитывая его плотность, влажность, фракцию, и придерживаться рекомендаций по хранению материалов. Необходимо регулярное техобслуживание оборудования, контроль его работы, соблюдение требований к теплоносителю (его коэффициенту жесткости, химическому составу)

Профилактика перегрева

Превышение допустимых значений температуры нагрева теплоносителя и котельного агрегата в течение длительного времени снижает эксплуатационные сроки котельной установки, увеличивает вероятность аварийной ситуации. Контроль параметра нужен для создания комфортных условий в доме, оптимизации расхода топлива. Перегрев предотвращают установкой клапанов безопасности, с помощью дополнительного встроенного теплообменника или аварийного контура.

Превышение температуры нагрева снижает эксплуатационные сроки котельной установки.

Вывод отработанных газов

Соблюдение правил отвода дыма — основное требование безопасной эксплуатации котла. Для этого выбирают трубу круглого сечения с ровной внутренней поверхностью из нержавеющей стали, асбеста.

Выбор оптимальной системы

При разработке проекта учитывают следующие факторы:

• наличие и стабильность электроснабжения;
• присутствие потребителей с непостоянным режимом работы.

В пригородных зонах, где энергетическая инфраструктура устойчива и в случае аварии быстро ремонтируется, предпочтительна система с принудительной циркуляцией теплоносителя. В отдаленных районах возможны длительные перебои, здесь лучше собрать комбинированный контур.

При наличии временно работающих потребителей, например «теплого пола» в бассейне, используют схемы:

1. На крупных объектах – с первичным и вторичными кольцами.
2. На небольших – лучевую.

Во втором случае к теплосъемным устройствам прокладывают отдельные ветви от общего коллектора, установив на них регулирующую арматуру. Все «обратки» от них тоже сходятся в 1 точке.

Порядок подключения котла

Подключение котла

Классическая схема подключения агрегата советует придерживаться двух главных показателей, которые смогут обеспечить в будущем надежное функционирование системы в целом и отопительной установки в частности.

Подключение устройства осуществляется по схеме. В документе указано, как правильно подключить изделие и какой вид топлива будет самым оптимальным. Схематическое изображение подключения прилагается к каждому изделию.

Элементы безопасности агрегата

Самое главное – это установить прямо на выходе подающего патрубка  группу безопасности. В дальнейшем, задача данной группы заключается в автоматическом сбросе давления в случае увеличения этого показателя сверх нормы.  Регулирует данный вопрос предохранительный клапан, а также автоматический воздуховодчик и манометр.  На отрезке воздуховода  между группой безопасности и котлом, может быть установлена любая запорная арматура.

Порядок работы схемы

Работа оборудования построена на основании стандартного алгоритма:

• на начальной стадии дрова должны разгореться;
• вода начинает передвигаться по малому кругу;
• при достижении показателя в 50-55 градусов, термоголовка осуществляет нажим на специальный клапан;
• клапан открывается и постепенно холодная вода проникает в котел, смешиваясь с горячей.
• по мере перемешивания температура достигает критического уровня, после чего клапан открывается полностью, смешивая поступившую воду с горячей.

Такой порядок работы самый простой и ее монтаж вполне можно выполнить собственными руками.

Разводка, выполненная медными трудами

Еще один значимый момент – это место размещения циркулярного насоса. Лучше всего следует разместить именно там, где он указан на схеме – на обратке, перед котлом, работающим на деревянном топливе. В целом, насос можно разместить и на подаче, но, при появлении пара вероятность возможного взрыва от скопления пара может существенно возрасти.

В чем заключается правильность схемы?

Схемой отопления дома с твердотопливным котлом называется связь каждого нагревательного элемента с дополнительными устройствами (которые в комплексе подключены к контуру), конструкционными единицами разводки и самим котлом. У любой отопительной системы есть свои основные составляющие – котел, нагревательные элементы (батареи, полотенцесушитель, трубы и т. д.), контролеры, предохранители, расширительный бак и прочее. Схема отопления – правильный контур, который соединяет воедино все необходимые составляющие, при этом должны быть соблюдены все требования и нормы государственных стандартов.

Если планируется самостоятельно заниматься системой отопления, то предварительно в обязательном порядке нужно ознакомиться с перечнем основных государственных стандартов. К ним относят:

• документы о строительных нормативах касательно теплоходных сетей;
• госнормативы о строительстве и основные положения о жилых зданиях (редакция 2005 года);
• стройнормативы о системах отопления и кондиционировании жилых помещений (редакция 1991 года);
• госстандарты об агрегатах, которые работают на основе твердого топлива (редакция 1995 года);
• госстандарты с описанием нагревательных устройств с производительностью в 100 кВт (редакция 1993 года).

Весь этот перечень является обязательным к ознакомлению. Во-первых, это позволит осуществить подключение в правильной последовательности, а значит, вся система будет работать исправно. Во-вторых, такие документы позволяют осуществить БЕЗОПАСНОЕ подключение.

Если нет уверенности, в том, что под силу перечитать всю литературу, или попросту лень брать такую документацию в руки, то лучше не рисковать не своим, не здоровьем своих близких, а сразу же вызвать специалистов.

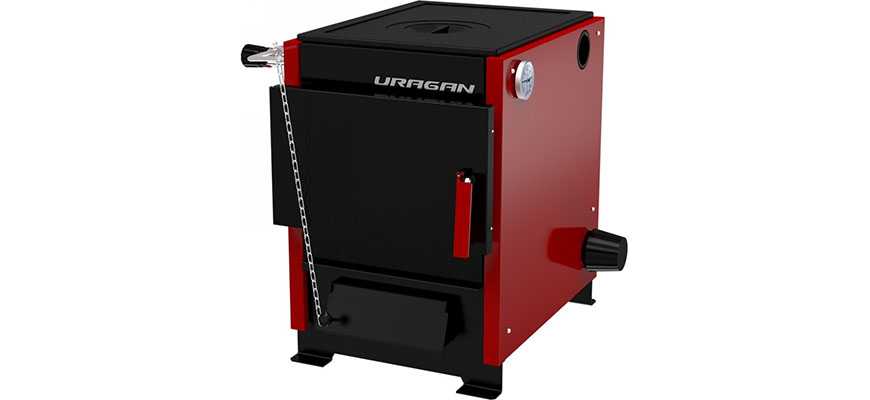

Твердотопливный котел. Некоторые особенности

должен оснащаться контуром аварийного охлаждения

Некоторые котлы имеют уже предустановленную систему охлаждения, которые имеют змеевидную форму, и подключающуюся к водопроводу. Также можно приобрести твердотопливный котел, со специальной арматурой, где находятся встроенные теплообменники. Кроме этого, твердотопливный котел имеет смесительный узел, который используется для понижения температуры.

Обвязка твердотопливного котла отопления схема

обеспечит качественное безопасное отопление

На сегодня можно успешно применять несколько разных систем обвязки отопления. Обвязка твердотопливного котла для отопления различаются между собой по сложности монтажа и принципу работы.

Одна из самых простых схем отопления, это использование гравитационного контура. Такая обвязка прекрасно подойдет для отопления небольшого помещения.

В такой системе отопления движение теплоносителя происходит за счет естественных процессов. Такая обвязка имеет довольно эффективную защиту от перегрева во время отключения основного контура при отключении электричества. При подключении есть одна важная особенность. Твердотопливный котел должен находиться немного ниже радиаторов отопления в цепи.

Чтобы не было гидроудара, схема монтажа для правильного отопления предусматривает установку специального расширительного бака. Бак разделен на две полости. В одной части бака находится вода, а в другой части бака находится воздух. Это сделано для того, чтобы избежать повреждения бака и котла, когда в трубах возникнет повышенное давление. Необходимо отметить, что такая схема обвязки отопления очень проста в исполнении.

Твердотопливные котлы схема обвязки с естественной циркуляцией

Для поддержания необходимой температуры, нужно добавлять в обратную линию теплоносителя воду из котла для подачи. Для этого в систему монтируется специальный трехходовой термический вентиль. Такой вентиль выпускается в трех вариантах.

• Для небольшого котла
• Имеет в наличии термоэлемент
• В комплект поставки входит насос.

Вентиль нужно установить на обратной линии . Когда температура начинает расти байпас закрывается на входе и добавление воды прекращается. Необходимо отметить, что работа такой системы требует подключение к электрической сети, поэтому если электроэнергия отключена, необходимо использовать теплоаккумуляторы.

При монтаже необходимо помнить, что рабочая система должна эффективно перемещать теплоноситель по трубам.

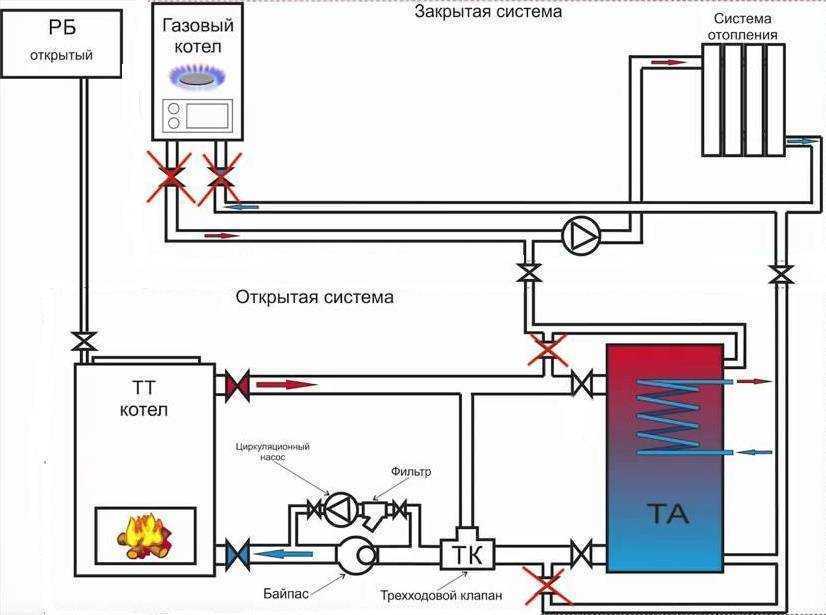

Обвязка твердотопливного котла с теплоаккумулятором

Конструкция теплоаккумурятора такая. Он представляет из себя утепленную емкость для воды определенной вместительности, которую можно рассчитать.

При расчете бака для теплоаккумулятора можно следовать такому правилу. Объем бака принимается в соотношении 25 – 30 л воды 1 Вт мощности, исходя из обогрева небольшого помещения.

Схема включения

Схема отопления включает в себя такие основные элементы.

• Циркуляционный насос.
• Трехходовый и обратный клапан.

Сразу вода проходит по трубопроводу от источника тепла через трехходовый клапан на отопительные приборы до тех пор, пока не достигается определенная температура. Например, 60°.

При этой температуре клапан будет добавлять в систему холодную воду. При этом на выходе должна быть температура 60°.

Обратный клапан присоединяется параллельно трехходовому термостату. Он включится при остановке насоса. При этом котел и теплоаккумурятор будут работать напрямую.

Эта схема отопления работает полностью автономно

Некоторые важные особенности

При подключении и монтаже нужно соблюдать некоторые важные правила. Для обеспечения долгой и бесперебойной работы системы, температура на входе должна быть около 40 или 45°, а на выходе из котла температура должна составлять примерно 55°. Если это условие не будет выполнено, на стенках оборудования начнет собираться конденсат, который постепенно будет разрушать металл.

Итак, было рассмотрено, что такое обвязка твердотопливного котла. Перечисленные выше схемы обводки наиболее распространенные, что связано, в первую очередь, с легкостью монтажа и надежностью работы. Правильное подключение определенного узла в монтаже системы, последовательность соединения соединительных труб необходимо делать правильно. Котел должен быть оснащен аварийным контуром, чтобы система могла работать даже во время ремонтных работ системы. Только правильное подключение обеспечит эффективность работы всей отопительной системы, и отопление помещения будет максимально эффективным.

Универсальные аппараты

Они работают на трех или четырех видах топлива. То есть возможность перебоев в работе системы отопления дачи или частного дома практически нулевая.

Особенностями таких комбинированных котлов являются:

1. Автоматические работа и изменение источников тепла.
2. Несколько меньший от однотопливных конструкций КПД.
3. Большие размеры.
4. Сложная автоматика. Часто ее настройка становится проблемой для владельцев частного дома.
5. Наличие большого количества выходных патрубков. Благодаря этому универсалы можно подключать к различным группам пользователей без применения специальных коллекторов.

Правда, их установка и обслуживание представляют собой сложный и кропотливый процесс. Для монтажа нужно подготовить отдельное помещение. При этом оно должно быть таким, чтобы в него можно было легко заносить твердое и жидкое топливо. Последнее выделяет неприятный запах, что является причиной размещения котельной подальше от жилого дома.

Чтобы подключить трубы к необходимым патрубкам, нужно потратить немало времени на изучение инструкции. Правда, об этом недостатке можно забыть, если воспользоваться предоставляемой производителем услугой установки.

Специфика обвязки полипропиленом

Весомым плюсом полипропиленовых трубопроводов признают возможность создать контур любой сложности, что в принципе не очень интересует тех, кем обвязка котла отопления своими руками осуществляется впервые. Чем проще схема будущей системы, тем легче будет воплотить задумку. Да и производительность отопления обратно пропорционально степени сложности: чем проще, тем эффективней. Для выполнения соединений домашний мастер может пользоваться, как технологией сварки, так и подобранными строго по размеру труб фитингами. Правда, при малейших «подвижках» в местах установки фитингов, система может начать слегка протекать.

С помощью полипропиленовых труб можно создавать контуры отопления любой сложности, однако следует помнить, что сложность затрудняет монтаж и сокращает КПД системы отопления

Желательно, чтобы у создаваемой системы отопления было наименьшее количество соединений. Если есть возможность сделать плавный переход, ею нужно воспользоваться.

Полипропиленовый трубопровод без проблем будет работать 40 лет, гарантированных производителем, прекрасно выдержит давление, значения которого превышают 25 бар. Без нанесения вреда структуре материала по трубам может циркулировать теплоноситель с температурой 95º. Однако есть ограничение, учесть которое необходимо, если осуществляется обвязка газового котла.

Подключение газа к котлу обязательно должно быть жестким, строительные требования диктуют применение металлических элементов для соединения и использование паронитовой прокладки

У подводки газа к котлу должно быть жесткое соединение. Строительными требованиями рекомендована металлическая труба и состыковка с генератором тепла через металлический сгон или «американку». Использовать можно только прокладку из паронита. Резиновые материалы, фум-ленты, пакля запрещены. Паронит, полученный путем вулканизации смеси асбестовых волокон, минеральных наполнителей и каучука, отлично держит форму, обеспечивает герметичность и не горит. Другие прокладочные материалы склонны к возгоранию, а зажатая между элементами резина может сократить размер газового прохода. При уменьшении диаметра прохода будет сокращена подача газа, и котел не будет поставлять требующееся количество тепла.

Подключение твердотопливного котла к гравитационной системе отопления

Гравитационная система отопления характеризуется естественной циркуляцией теплоносителя в системе отопления. При нагревании теплоносителя горячая вода от котла вытесняет более холодную, отдавшую тепло посредством радиаторов отопления. Остывшая вода поступает в котел, цикл повторяется и тем самым поддерживается непрерывная циркуляция.

Рассмотрим самую простую схему обвязки твердотопливного котла в системе с расширительным баком открытого типа (система гравитационного типа):

	1) Твердотопливный котел
2) Подающая магистраль
3) Расширительный бак
4) Отопительный прибор (ОП)
5) Обратная магистраль

Несмотря на минимальное количество компонентов, система содержит все необходимое для безопасной эксплуатации котла. Под безопасностью подразумевается защита от перегрева и повышения давления в системе. Постоянная циркуляция воды позволяет не допустить перегрева котла. При этом нужно помнить о важных правилах организации гравитационной системы отопления:

• Одним из важных параметров системы выступает величина циркуляционного напора — расстояние от центра отопительного прибора до центра отопительного котла. Чем выше этот показатель, тем эффективнее работа всей системы. Отопительные приборы должны быть расположены хотя бы на 30 — 50 см выше котла.
• Хотя бы один контур в гравитационной системе должен быть неотсекаемым. Это значит, что циркуляция теплоносителя в нем при работающем котле не должна прерываться ни при каких условиях.

Избежать превышения допустимого давления в котле позволяет расширительный бак. Он может быть как открытого типа, так и мембранным:

• Высота расположения расширительного бака открытого типа относительно котла определяет давление в котле, которое обычно ограничивается значением 2–2,5 бара для стальных котлов и 4 бара — для чугунных секционных. Такой бак являясь местом попадания в теплоноситель кислорода из воздуха не несет почти никакой угрозы долговечности чугунного котла, но грозит сокращением срока службы стального котла из-за коррозии.
• Мембранный расширительный бак превращает систему отопления в закрытый объем и компенсирует объемные изменения теплоносителя, происходящих при его нагреве и охлаждении.

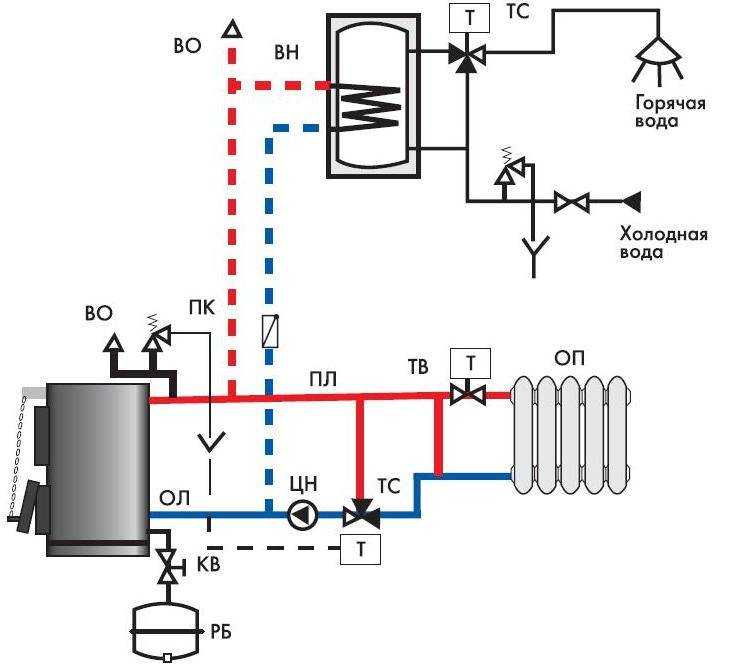

Схема обвязки твердотопливного котла в гравитационной системе отопления с мембранным расширительным баком:

	1) Предохранительный клапан — обязательный элемент в закрытой системе. В дополнение к нему нужен еще и манометр для визуального контроля давления в котле.
2) Расширительный бак
3) Колпачковый вентиль для контроля, технического обслуживания и замены мембранных расширительных баков
4) Автоматический воздухоотводчик для спуска воздуха
5) Термостатический смеситель для обеспечения наиболее комфортной температуры воды на выходе
6) Водонагреватель

Расположив в одной из ветвей гравитационной системы отопления бак-водонагреватель (установка не менее чем на 30 см выше котла) можно получить горячую воду для бытовых нужд. При этом процесс нагрева воды будет саморегулирующийся. Как только жидкость нагреется, исчезнет разница температур в прямой и обратной линиях, и на выходе из котла циркуляция через контур прекратится. После использования горячей воды температура в баке понизится, что приведет к возобновлению циркуляции теплоносителя. Необходимым элементом такой схемы приготовления горячей воды является термостатический смеситель.

Изготовители твердотопливных котлов регламентируют не только максимальные давление, температуру, но и минимальную температуру котловой воды (50-65°С) или минимальную температуру воды в обратной линии (45-50°С). Чтобы обеспечить соблюдение этого требования в гравитационной системе, необходимо минимизировать перепад температур. Достигается это за счет увеличения скорости протока для меньшего остывания воды в системе отопления. На скорость потока влияет гидравлическое сопротивление системы — чем оно меньше, тем лучше. Уменьшить сопротивление потоку можно за счет применения труб большего диаметра, отопительных приборов с большим сечением каналов.

Система отопления твердотопливным котлом

Теплогенераторы этого типа работают на:

• дровах;
• торфе;
• брикетах;
• угле.

Загрузка и розжиг топлива производятся вручную.

Особенности системы

Сложность обвязки обусловлена спецификой работы твердотопливного котла:

1. Тепловой инерционностью. В отличие от газового и жидкотопливного, прибор нельзя быстро потушить. Даже при закрытой воздушной заслонке дрова продолжают какое-то время гореть, выделяя большое количество тепла. Это повышает вероятность перегрева рабочей среды и, как следствие, ее закипания и резкого роста давления в системе. Обвязку дополняют охлаждающим змеевиком, аварийным контуром и другими элементами для экстренного сброса тепла.
2. Зависимостью КПД от производительности. Максимальная эффективность наблюдается только в режиме номинальной мощности. Если котел притушить, прикрыв воздушную заслонку, сгорание топлива становится неполным. Это приводит к падению КПД и увеличению количества сажи в выхлопе. В систему интегрируют теплоаккумулятор, накапливающий производимую котлом энергию и порциями отдающий ее отопительному контуру.
3. Высокой концентрацией серы и других элементов в дымовых газах, обусловленной составом твердого топлива. При конденсации пара в выхлопе вода реагирует с примесями и превращается в агрессивный кислотный коктейль. По этой причине нужно предотвратить поступление в теплообменник рабочей среды с температурой ниже +50…+55°С, иначе его стенки вскоре будут разрушены. Применяют смесительный узел, при необходимости добавляющий горячую воду из «подачи» в «обратку».

Сложность обвязки обусловлена зависимостью КПД от производительности.

Требования к месту установки котла

Теплогенератор на твердом топливе нельзя располагать в жилых комнатах, ванной или кухне.

Для него выделяют отдельное техническое помещение, соответствующее таким требованиям:

• наличие 1 входа шириной от 80 см;
• объем – от 15 м³ + 0,2 м³ на каждый кВт производительности, но не менее 7 м³;
• высота потолка – от 2,5 м;
• приточно-вытяжная вентиляция должна обеспечивать 3-кратный воздухообмен и поступление кислорода, необходимого для сгорания топлива;
• предел огнестойкости стен, перегородок и перекрытий – 0,75 часа.

В котельной держат средства пожаротушения. Не допускается наличие над ней помещения или чердака.

Вентиляционные отверстия располагают:

• приточное – не выше 50 см от пола;
• вытяжное – не ниже 40 см от потолка.

Преимущества системы отопления

Обогрев твердым горючим имеет следующие достоинства:

1. Независимость от внешних источников энергии. Некоторые модели автономны на 100%, т. к. не нуждаются и в электричестве.
2. Низкую стоимость горючего: 1 кВт*ч от сжигания дров обходится в 0,9 руб., угля – в 1,6 руб., тогда как от сжиженного газа и солярового масла – в 2,5 и 2,8 руб. соответственно. В ряде регионов хворост и валежник можно раздобыть бесплатно.
3. Функциональность. Многие отопители оснащаются варочной поверхностью.
4. Безопасность. Твердое топливо не взрывается, как газ.
5. Комфорт. В отличие от дизельных, котлы на дровах и угле не издают неприятного запаха.

Обогрев твердым горючим обеспечивает безопасность и комфорт.

В условиях отсутствия централизованного газоснабжения такие установки наиболее популярны.

Недостатки

К отрицательным сторонам системы относятся:

Низкая степень автоматизации. Затруднена регулировка температуры теплоносителя; каждые 4-5 часов требуется подкладывать топливо.
Грязный выхлоп. Нужно регулярно очищать дымоход и теплообменник от сажи.
Сложная обвязка. Наличие теплоаккумулятора, аварийного контура и прочих элементов приводит к удорожанию системы и увеличению объема монтажных работ.
Пожароопасность

Из-за риска воспламенения сажи, попадания искр на строительные конструкции и выхода огня при обратной тяге требуется соблюдать меры предосторожности.

Некоторые недостатки в меньшей степени проявляются в котлах длительного горения.
