Схема подключения двухконтурного котла

Схема обвязки настенного двухконтурного газового котла

Введение

Эффективность и безопасность работы газового котла во многом зависит от его правильного подключения к системе отопления. Этот процесс, называемый еще обвязкой, состоит из нескольких этапов. По причине того, что газ это очень опасное топливо, некоторые работы должны проводить сертифицированные сотрудники газовых служб, но многое можно сделать своими руками.

Подключение настенного газового котла это комплекс работ, который включает в себя: обвязку в системе отопления, подключение к газовой и электрической сети, монтаж дымохода. В этой статье мы постараемся рассказать о каждом из этапов.

Установка коаксиальной трубы по шагам

Коаксиальный дымоход устанавливается в непосредственной близости от котла, по оси выхода дымохода. В наружной стене надо проделать отверстие, на 5-10 мм большего диаметра, чем внешний размер дымохода.

Это делают с помощью специальной алмазной коронки, или обычным перфоратором (что долго и потребует дополнительных штукатурных и отделочных работ).

После этого:

К выводу дымохода котла подключается основа коаксиальной трубы.
Монтируется первый сегмент дымохода. Сразу прочно фиксируется всеми соответствующими крепежными деталями.
После него присоединяется второй участок дымохода, вся процедура повторяется. Подобным образом присоединяются все отрезки трубы, которые требуются по условиям монтажа.
Стыки трубы и зазор между дымоходом и стеной тщательно герметизируются.
Производится тестирование работоспособности дымохода.

Сквозное отверстие в стене делают с небольшим уклоном внутрь, чтобы конденсат мог стекать в специальную емкость. Если этого не сделать, выход дымохода будет обмерзать в зимнее время.

Создание теплого пола

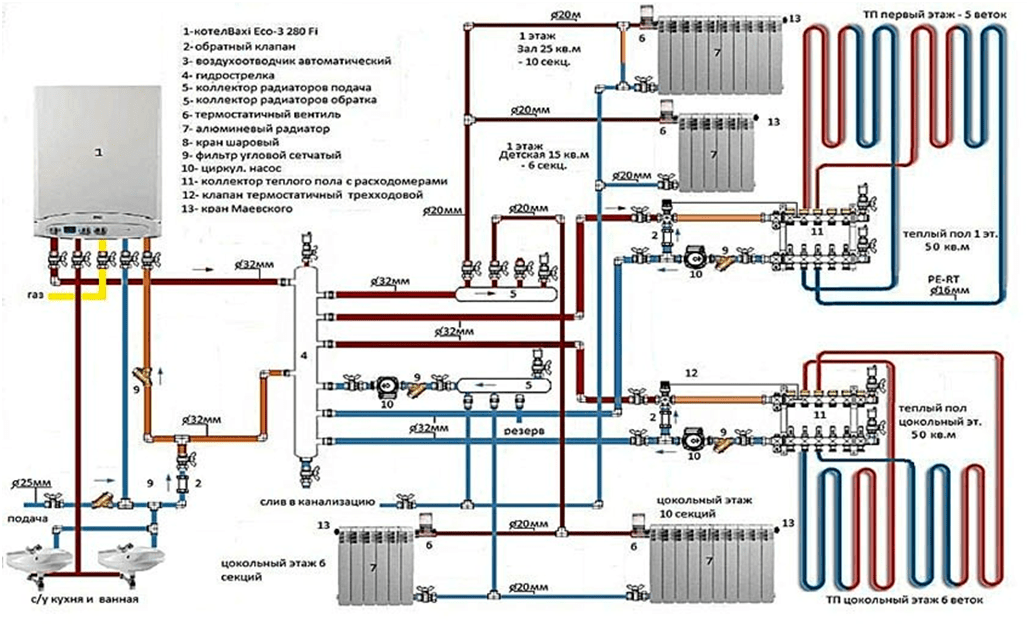

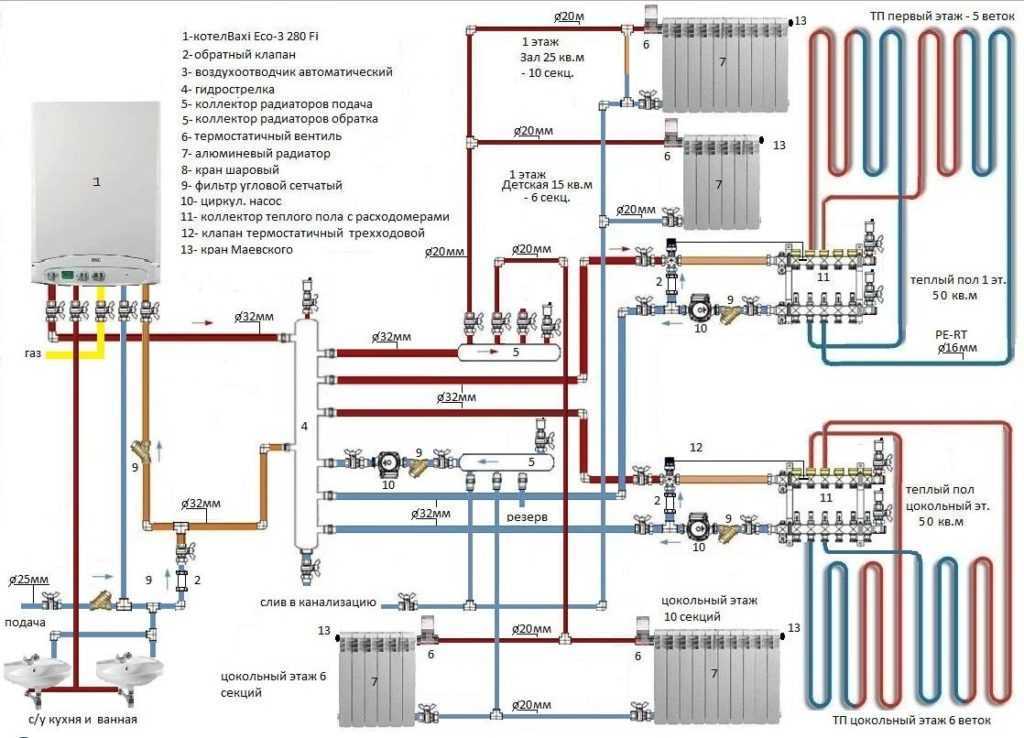

Если вы хотите в систему отопления включить «теплый пол», тогда используйте гидрострелку. Для напольного отопления требуется низкотемпературное подключение. В верхней части гидрострелки находится горячая вода для радиаторов, в нижней — более прохладная для пола.

В обвязку включаются узлы рециркуляции: байпас и трехходовой клапан. При падении температуры клапан будет открываться для рециркуляции воды. Подробнее показано на картинке:

Во время установки соблюдайте правила и нормативы. Помните, что подключение к газопроводу проводится только специализированной службой. Чтобы облегчить вам выбор, прилагаем полезное видео:

Материалы и инструменты

Трубы, запорная арматура, обратные клапаны — к ним не предъявляется особых требований: используйте те же материалы, что и для работы с ГВС или системами отопления.
Расширительный бачок — на систему бытового водоснабжения требуется отдельный, служит для предотвращения резких перепадов давления при открытии/закрытии кранов.

Внимание! Бачок должен быть предназначен для использования с горячей водой, обычно подобные устройства обозначаются специальной маркировкой. Циркуляционный насос — в контур теплообмена с водонагревателем, как правило, устанавливается отдельный насос

Циркуляционный насос — в контур теплообмена с водонагревателем, как правило, устанавливается отдельный насос.

Кроме того, в системах ГВС с рециркуляцией, требуется отдельный насос для циркуляции воды в контуре ГВС.

Это избавит от необходимости ждать поступления горячей воды по трубам большой длины от места установки водонагревателя: вода сразу будет горячей.

Провода и мелкая электрическая обвязка — если планируется подключение термостата водонагревателя к автоматике котла.
Крепёж — особенно в случае настенной установки, также для закрепления труб и насосов.
Стандартный сантехнический набор герметиков, уплотнителей, прокладок.

газовый ключ;
гаечные ключи различных диаметров;
ключ разводной;
строительный уровень;
перфоратор, отвёртки, шуруповёрт;
минимальный набор электрика: нож, кусачки, изолента, тестер фазы.

Процесс монтажа: как подключить

В идеале бойлер должен находиться как можно ближе к котлу отопления для минимизации теплопотерь.

Подача холодной воды всегда осуществляется в нижний патрубок бойлера, а забор горячей — из верхнего.

Выберите место размещения водонагревателя так, чтобы не мешал и был удобен в обслуживании. Монтируете кронштейны, подставки, закрепляете его на них.
Подключаетесь к сети ХВС: делаете отвод, ставите запорный кран и фильтр грубой очистки.
Через тройник отводите линию ХВС к потребителям, второй выход подключаете к бойлеру через предохранительный клапан.
Подключаете к бойлеру линию ГВС в доме, не забывая про расширительный бачок на ней. Кроме того, ставите краны-байпасы, чтобы можно было отключить его от контура на время обслуживания.

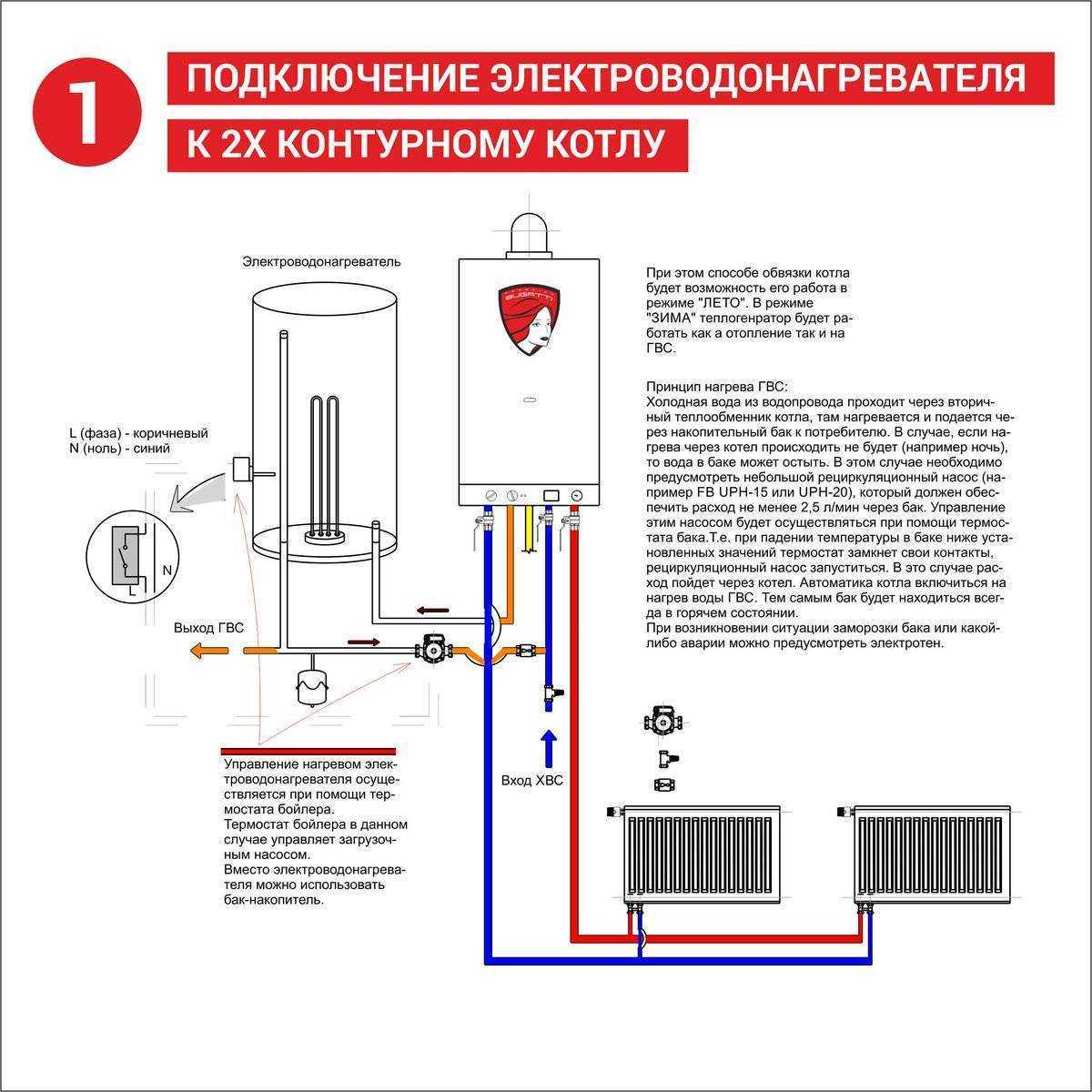

Теперь подключаете бойлер к газовому котлу по одной из приведённых схем. Не забудьте отключить котёл и перекрыть систему перед подключением!
Подключите электронику, датчики, насосы согласно инструкции.

Запуск и проверка

После монтажа в первую очередь необходимо подключить и заполнить бойлер холодной водой. Убедитесь, что из системы удалены все воздушные пробки, а бойлер заполнен полностью, чтобы не привести к его перегреву.

Когда бойлер заполнен, выставляете желаемую температуру с помощью автоматики. Запускаете котёл, открываете подачу теплоносителя из системы отопления к бойлеру.

Когда система выйдет на рабочий режим, убедитесь, что предохранительный клапан (обычно настроен на 8 бар) не подтекает, т. е. в системе нет избыточного давления. А также следует проверить все соединения, уплотнители и краны на предмет протечек.

Основные узлы

Из-за того, что на рынке представлено множество разных моделей газовых котлов, рассказать о всех конкретных схемах установки сложно. Можно только выделить основные узлы, которые обязательно должны присутствовать, чтобы агрегат было не только просто устанавливать, но и использовать в будущем.

Ключевые моменты:

Фильтр на воду. Обязательные элемент газового котла в частном доме, который поможет защитить систему от мусора, образующегося в трубах. Еще один такой прибор устанавливается на обратной магистрали, чтобы остановить возможные загрязнения из системы обогрева. Обязательно ставится на горизонтальный участок вместе с краном.
Магнитный фильтр с краном. Используется для борьбы с ржавчиной и накипью.
Газовый фильтр с краном. Позволяет защитить установленный котел от окалины и пыли. Использование этого элемента позволяет заметно увеличить срок службы установки.
Шаровые краны, которые нужны для перекрытия магистралей, чтобы легче было проводить ремонтные работы.
Для системы отопления устанавливается специальный расширительный бак. В настенных моделях котлов они обычно устанавливаются еще на заводе.
Приборы, обеспечивающие безопасность – клапаны, манометр и другие элементы. Опять же, настенные модели уже все это имеют. Для напольных все докупается отдельно и ставится рядом с установкой.
Радиаторы.
Трубопровод.
Заземление.

Устройство газового котла с двумя контурами

Для того, чтобы разобраться как работает газовый котел двухконтурный, нужно ознакомиться с его конструкцией. Состоит прибор из большого количества различных элементов, которые отвечают за нагрев теплоносителя в отопительном контуре и переключаются на контур горячего водоснабжения. Благодаря слаженной работе всех узлов, вы получите качественное устройство, которое будет функционировать без сбоев и неполадок.

Рассмотрим основные элементы, входящие в конструкцию двухконтурного газового котла:

Горелка, которая находится в открытой или закрытой камере сгорания — это сердце каждого агрегата, отвечает за нагрев теплоносителя и выработку тепловой энергии, необходимой для функционирования контура горячего водоснабжения. Для того, чтобы была возможность сохранять заданный температурный режим, в нее входит система электронной модуляции пламени.
Циркуляционный насос. Благодаря этому элемент обеспечивается принудительное перемещение теплоносителя по системе отопления и в процессе функционирования контура ГВС. Работа насоса не сопровождается никакими посторонними звуками, поэтому не стоит беспокоиться, что прибор будет шуметь.
Камера сгорания, именно в нее помещена горелка. Бывает открытой и закрытой. Над закрытой камерой сгорания располагается вентилятор, который обеспечивает нагнетание воздуха и удаление продуктов сгорания.
Трехходовой клапан — переводит систему в режим генерации горячей воды.
Основной теплообменник — в двухконтурных отопительных агрегатах он находится над горелкой, в камере сгорания. Здесь происходит нагрев теплоносителя.
Вторичный теплообменник — здесь осуществляется подготовка горячей воды.
Автоматика. Исходя из показателей термостатов и датчиков, она отображает то, насколько системе не хватает тепловой энергии. После этого она приводит в действие газовую арматуру. Вода, которая выступает в качестве теплоносителя, нагревается в теплообменнике до нужного температурного режима и посредством циркуляционного насоса поступает в отопительный контур. Также автоматика отвечает за контроль всех показателей работы техники, проверяет температуру теплоносителя и горячей воды, производит включение/выключение различных узлов.
В самом низу корпуса находятся патрубки, необходимые для подсоединения отопительной системы, труб с холодной/горячей водой и с газом.

Исходя из вышеописанного понятно, что устройство двухконтурного газового котла — непростое, но если рассмотреть и понять, какое предназначение тех или иных узлов, все трудности исчезнут. Отличительной особенностью таких агрегатов является наличие встроенной обвязки — расширительного бака, циркуляционного насоса и группы безопасности.

Устройство двухконтурного, конденсационного газового котла

Главные отличия двух контуров от одного

Самое главное и основное отличие двухконтурных котлов от одноконтурных заключается в том, что первый вид установок использует энергию, полученную путем использования какого-либо топлива, не только для отопления жилища, но также и для подготовки санитарной и бытовой горячей воды.

В целом, одноконтурные устройства тоже можно использовать для нагрева воды в системе ГВС, но только с помощью бойлера, который надо докупать отдельно и который будет греть воду методом косвенного нагрева. Покупка дополнительного оснащения в виде бойлера и подключение его к системе и котлу стоит определенных денег – эти дополнительные траты соизмеримы той разнице в цене, которую имеют двух и одно контурные агрегаты.

Иными словами, котел в один контур вместе с дополнительными комплектующими и котел на два контура, будет стоить примерно одних и тех же денег. Только второй вариант априори демонстрирует лучшую продуктивность работы обеих инженерных систем, так как оборудование изначально разработано и рассчитано под озвученные цели. В случае с одноконтурной установкой, теплоноситель, предназначенный для отопления дома, будет отдавать часть своей энергии на нагрев воды в баке. А в случае с двумя контурами – энергия, полученная в ходе сгорания топлива, будет подаваться на согрев воды напрямую.

Важные нюансы

Монтаж нужно начинать с установки отсекающего вентиля и фильтра на водопровод. Это поможет проходить через агрегат только очищенной жидкость, что в свою очередь значительно продлит эксплуатационный срок.

Вентиль необходим для ситуации, когда нужно закрыть подачу воды для замены фильтра, очистки системы или ремонта.

После этого подсоединяются патрубки системы обогрева и горячей воды. Здесь тоже нет ничего сложного. Сначала подключаются отсекающие краны, а затем происходит соединение с котлом.

Домашний настенный котел обязательно оснащен насосом, который обеспечивает равномерный прогрев всех радиаторов в помещении. Это устройство нуждается в особенной обвязке. Настенные модели энергозависимы, а потому любое отключение тока моментально снижает эффективность работы. Напольные модели способны работать без подобных насосов, так как для них предусмотрены специальные элементы для создания естественного давления.

Важное правило – последней подсоединяется газовая труба. Для котла желательно найти такое расположение, чтобы он находился ближе именно к источнику топлива

Дело в том, что хоть и можно подсоединять газ с помощью специального шланга, тем не менее он не может быть слишком длинным. Желательно к месту монтажа установки подвести трубу. Это, наверное, единственное, что лучше доверить специалистам.

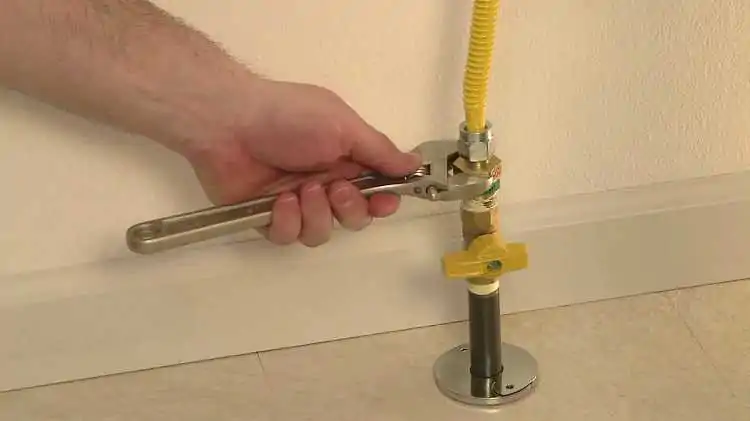

Первое, что нужно установить на подводе газа – кран. Кроме того, здесь тоже нужно подумать про фильтр. Самым эффективным считается сетчатый.

Также важно заранее вспомнить про дымоход. Если речь идет о собственном доме, конечно же идеальным вариантом будет коаксиальная модель

Для этого в ближайшей стене проделывается отверстие под дымоотвод. Такая система выводится горизонтально.

Для напольного агрегата лучше использовать обычную установку, которая проводится за пределы крыши. Дело в том, что подобные агрегаты обладают огромной мощностью и соответствующим количеством продуктов горения, справиться с которыми сможет только вертикальный дымоотвод. Желательно, он не должен иметь минимальное количество поворотов. При этом необходимо сделать так, чтобы он выступал минимум на полметра от высочайшей точки крыши.

на первый взгляд является сложной инженерной системой. При этом подключить его могут не только специалисты высочайшего класса. Это по силам и обычным обывателям. Главное соблюдать некоторые основные правила.

Выбор дымохода для газового котла

Любой настенный газовый котел нуждается в дымоходе. В зависимости от модели это может быть или традиционная дымовая труба или небольшой горизонтальный дымоход, который можно вывести наружу прямо сквозь стену дома.

Фото 4: Установка коаксиального дымохода для турбированного котла

В двухконтурных котлах с открытой камерой сгорания, процесс горения происходит при помощи воздуха из помещения в котором установлен отопительный прибор. Обычно такие модели устанавливаются в специально оборудованных котельных. Для отвода продуктов сгорания они подключаются к традиционным дымоходам для газовых котлов из керамики или нержавеющей стали.

Настенные котлы с закрытой камерой сгорания (турбированные) в своей работе используют наружный воздух. Он подается внутрь устройства по одному из каналов коаксиального дымохода. Второй канал используется для вывода в атмосферу дымовых газов. Коаксиальный дымоход очень прост в установке и подключить к нему газовый котел можно своими руками.

Важные нюансы

Важное правило – последней подсоединяется газовая труба. Для котла желательно найти такое расположение, чтобы он находился ближе именно к источнику топлива. Дело в том, что хоть и можно подсоединять газ с помощью специального шланга, тем не менее он не может быть слишком длинным

Желательно к месту монтажа установки подвести трубу. Это, наверное, единственное, что лучше доверить специалистам

Также важно заранее вспомнить про дымоход. Если речь идет о собственном доме, конечно же идеальным вариантом будет коаксиальная модель. Для этого в ближайшей стене проделывается отверстие под дымоотвод

Такая система выводится горизонтально

Для этого в ближайшей стене проделывается отверстие под дымоотвод. Такая система выводится горизонтально.

Какие требования следует соблюдать при установке?

При выполнении монтажных работ придется совмещать два вида требований:

Условия монтажа, изложенные производителями.
Нормы и правила работ с газовым оборудованием.

Порядок монтажных работ всегда подробно описывается в инструкции. Даже если никаких специфических требований нет, любой производитель обязательно излагает порядок действий.

Для установки настенных агрегатов необходимо:

Наличие прочной, в идеале — несущей стены, способной выдерживать вес котла.
Запрещается установка на тонкие или гипсокартонные перегородки.
Для газовых котлов с открытой горелкой необходимо отдельной помещение. Если монтаж в кухне, должны иметься дверь и оконный проем.

Напольные котлы имеют свои требования:

Установку производят на слой асбеста, накрытый листом металла. Это представляется излишним, но большинство производителей, как и работников газовой службы, в этом единодушны.
Помещение отдельное, проветриваемое, с доступом к любой точке котла.
Расстояние от стен до поверхностей агрегата не менее 0,3 м (у некоторых установок больше, надо уточнять в инструкции).
В помещении, используемом под котельную, не должно быть хлама, легковоспламеняющихся материалов, посторонних предметов. Всегда должен иметься быстрый доступ к окну, подход к котлу со всех сторон должен быть свободным.

При навесном монтаже на кухне допускается использование быстросъемного декоративного короба с открывающимися створками.

Требования газовой службы — это отдельный перечень условий. Основное из них запрещает самовольные действия с газовым оборудованием. Согласно ему, никто, кроме специалистов-газовиков, имеющих все положенные разрешения и допуски, не имеет права устанавливать, переносить и производить иные действия с газовыми приборами.

За нарушение предусмотрен штраф. По правилам, при запуске в эксплуатацию владелец проходит инструктаж, расписывается в журнале и начинает нести полную ответственность. На практике ситуация несколько запутанная, так как эти правила разрабатывались для жильцов многоквартирных домов.

Поэтому в большинстве случаев на некоторые отступления от норм закрывают глаза, при условии, что опасности они не представляют.

В частности, обычно идут на компромисс — владелец может подключить котел к трубопроводу подачи газа, но подключение этого трубопровода к магистрали производят специалисты.

ОБРАТИТЕ ВНИМАНИЕ!
Согласно ст. 7.19 КОАП РФ, самовольное подключение к газовым сетям наказывается (для физических лиц) штрафом в 3-4 тыс

руб. Квалифицировать подключение как самовольное может любой проверяющий из газовой службы, поэтому все действия следует согласовать заранее.

Предохранительные клапаны

открытой системе отопленияуберечь котел от повреждений

Во время реагирования клапана часть воды вытекает из системы, что обеспечивает сброс давления и защиту. Вставлять трубку для отвода в канализацию не следует, поскольку причина снижения давления не будет ясна. Можно обойтись воронкой. Кстати, нет нужды забрасывать септик в теплоноситель.

Воздухоотводчик . Деталь необходимо ставить сразу после монтирования котла, чтобы избежать «завоздушивания». Зачастую его забывают просто открыть. Это свойственно и для настенных вариантов с заводской функцией. К слову, циркуляционный насос тоже проветривается.

Воздушник должен стоять строго вертикально вверх. В случае, когда он начинает протекать, перед ним стоит отсечной клапан, поэтому замена на новый займет пару минут.

Циркуляционный насос. Насос исправно будет работать только при горизонтальном положении оси, и такое положение заметно продлит «жизнь» подшипникам.

Механизм желательно защитить от грязи и мусора извне. Отдельно продаются сетчатые фильтры

Радиаторы. Недочеты при подключении панельного радиатора к теплоносителю. Проект радиаторов подразумевает подсоединение подающей трубы к внутреннему парубку, находящемуся почти в центре, и к крайнему — в обратной трубе. Обратный порядок соединения снизит в два раза теплоотдачу радиатора. Кстати, декоративные экраны нарушают теплообмен на 10- 20%.

Грамотный монтаж и верность расчетов мощности помогут создать максимальный комфорт для проживания в загородном доме в любое время года.

Проведение работ с косвенным нагревателем

В зависимости от источника тепла, подключение может быть различным. Подсоединение может выполняться к отоплению, одноконтурному или двухконтурному котлу.

К системе отопления

Конструкция водонагревателя предусматривает обвязку. С ее помощью выполняется подсоединение к воде и отоплению.

Что важно учитывать:

Холодная вода подается только через низ.
Нагретая жидкость выходит по трубе через верх.
Подсоединять тепловые коммуникации нужно через верх. Выход — через нижний патрубок.

Через трехходовой клапан

Если в системе предусмотрен циркуляционный насос, тогда работы проводятся так:

Двухконтурный котел и нагреватель монтируются параллельно.
Следом за насосом устанавливается трехходовой клапан.
К котлу подключается тройник, шланг которого ведет к теплообменнику.

Энергонезависимая схема

Если ваш котел энергонезависим, нагреватель лучше расположить выше. Циркуляция будет выполняться под воздействием гравитации. Если в схему включить насос, тогда работа будет зависеть от электричества.

Если соблюдать правила, можно провести работы самостоятельно: быстро и безопасно. В этом вам поможет видео:

Схема обвязки

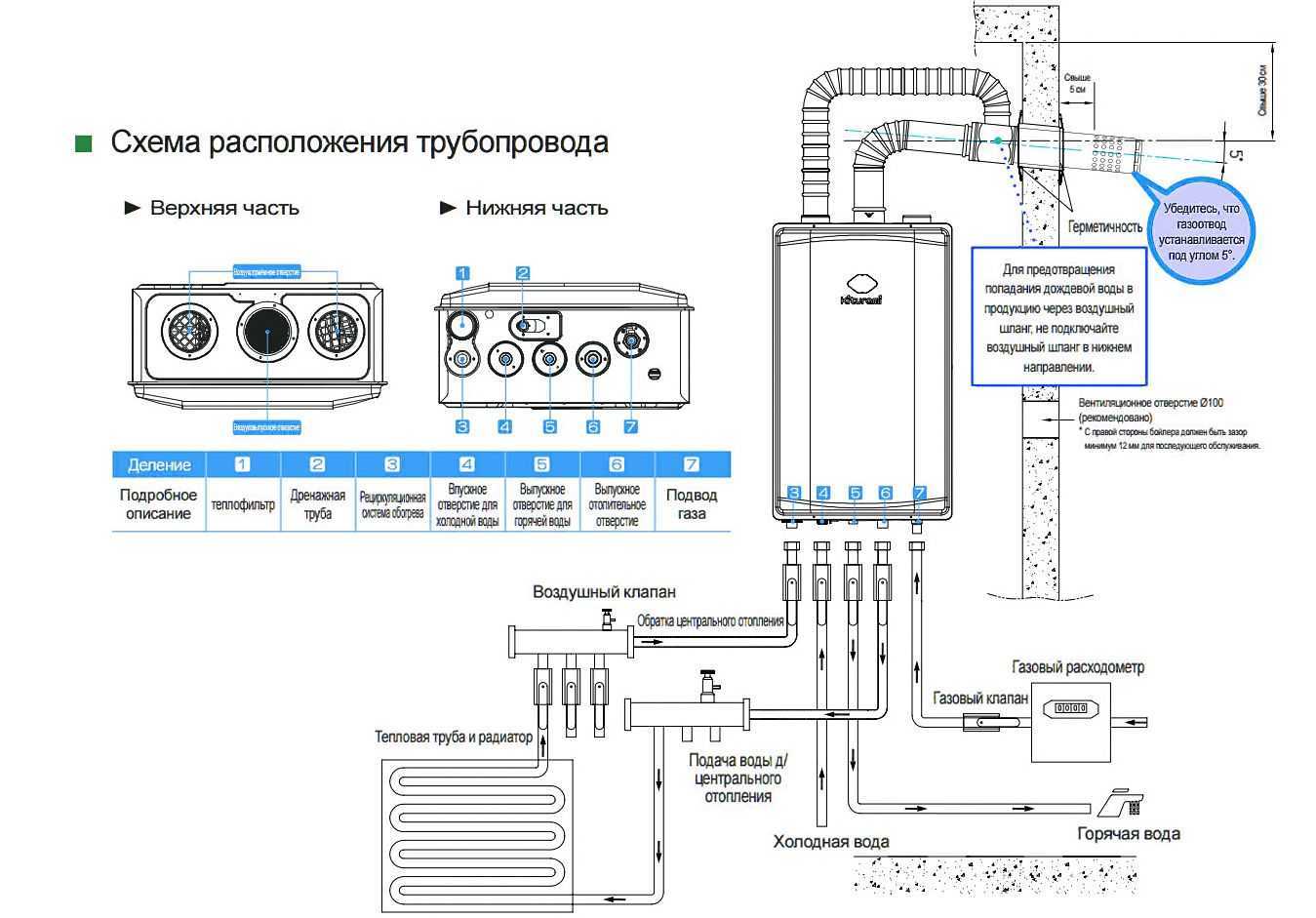

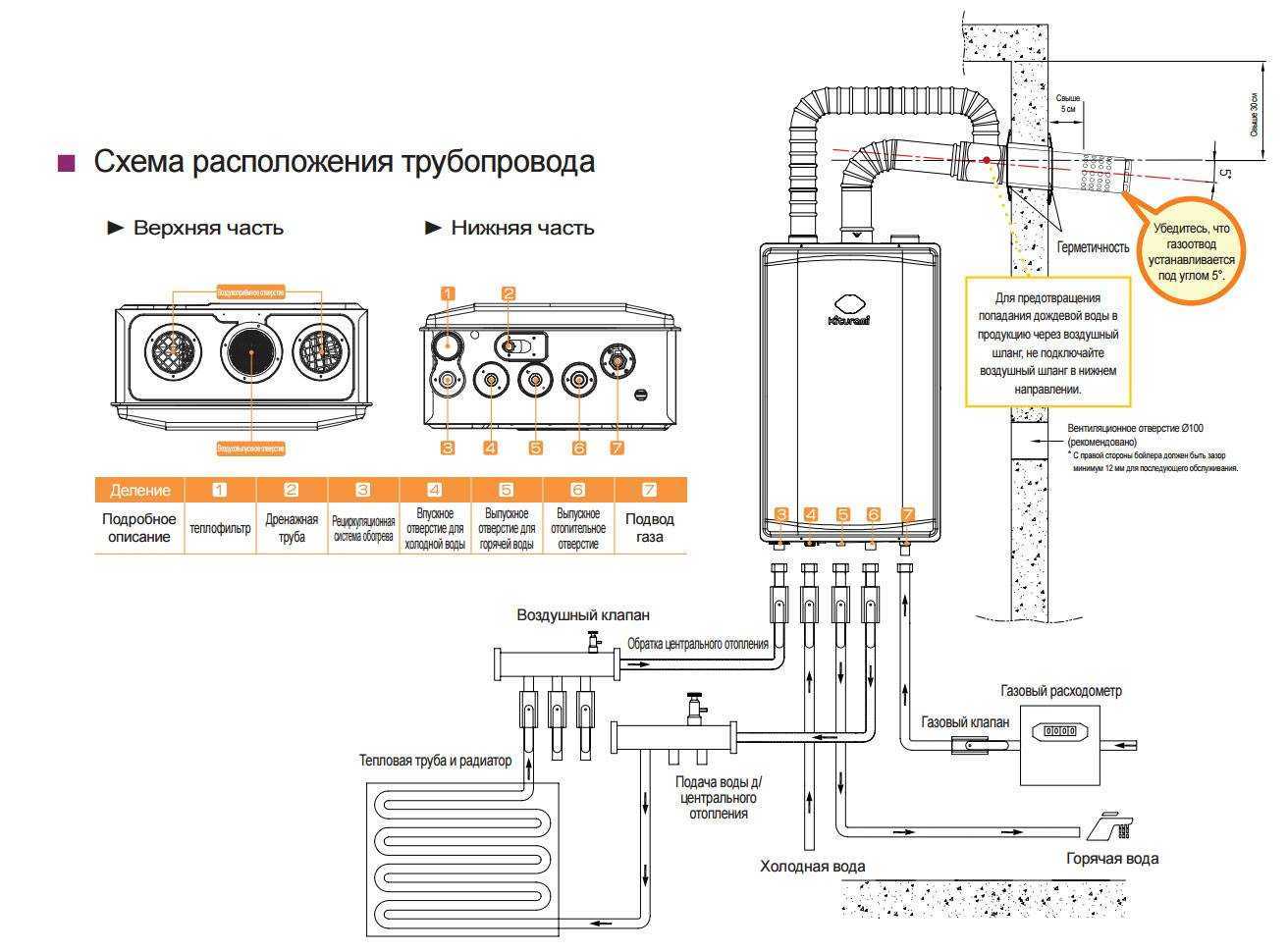

Все газовые котлы с двумя контурами имеют четыре патрубка для подключения к водным трубам. Два из них предназначены для подачи горячей воды. Через один вода поступает к установленным в доме радиаторам отопления. Через другой – к косвенному бойлеру, который является частью горячего водоснабжения (ГВС). Два других патрубка предназначены для возврата воды из радиаторов и косвенного бойлера.

Схема подключения двухконтурного газового котла:

Котел.
Шаровые краны на четырех патрубках.
Группа безопасности на трубе, подающей горячую воду в систему отопления. Состоит из манометра, предохранительного крана и автоматического воздухоотводчика.
Радиаторы отопления.
Расширительный бачок на трубе, отходящей от установленных в доме батарей. Часто он является частью системы с напольным котлом. Его можно добавлять и в обвязку с настенным. Это может понадобиться в тех случаях, когда встроенный в корпус расширительный бачок имеет слишком малые размеры.
Фильтр грубой очистки воды на этой же трубе. Он защищает теплообменник котла от засорения всякими элементами, которые несет в себе вода из радиаторов отопления.
Шаровые краны с обеих сторон фильтра.
Трубопровод ГВС.
Обратная труба от ГВС. К ней подключена труба водопровода.
Фильтр грубой очистки.
Магнитный фильтр. Позволяет избавиться от ржавчины и накипи, которые поступают с жидкостью из водопровода.
Шаровые краны с обоих концов этих двух фильтров.
