Делаем твердотопливный котел своими руками

Создание твердотопливного котла своими руками

При грамотной организации рабочего процесса по сборке, ничего сложного в работе не будет. Желательно осуществлять сборку котла в специально отведенном помещении, например, в мастерской. Детали же для котла делают на верстаке.

Особенности изготовления корпусных деталей

Ключевым элементом любого котла отопления , независимо от того, на каком топливе он будет работать, является топка. Чтобы своими руками изготовить топку, нужны лишь качественные материалы, которые смогут выдержать максимальные температурные нагрузки до тысячи градусов. Итак, процесс изготовления корпуса котла состоит из таких действий:

если вам не удалось отыскать жаропрочную сталь, то можно взять и обычную, но при этом нужно, чтобы она имела двойные стенки, чтобы узел быть достаточно долговечным. Каждая стенка вырезается из стальных листов угловым шлифовальным прибором;

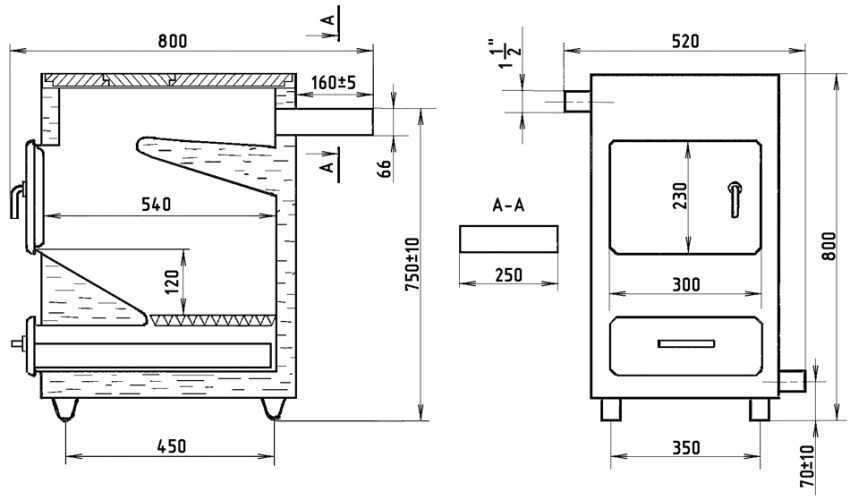

чертеж котла должен включать в себя все необходимые размеры, которые затем будут перенесены на металлопрокат посредством длинной линейки и инструментов для измерения;
помимо стенок нужно будет вырезать еще ребра жесткости из профильной стальной трубы. С помощью уголка нужно усилить стыки между всеми частями конструкции;
в передней стенке корпуса нужно сделать квадратное отверстие, которое должно четко соответствовать параметрам дверки топочного бункера и для золы.

Чтобы сделать такое отверстие квадратной формы нужно на сталь нанести разметку, потом взять электродрель и проделать отверстия по углам. Далее делается сквозной прорез угловым шлифовальным аппаратом и ведется из центра до края.

Изготовление водного резервуара и теплообменника

обладать соответствующими навыками

А теплообменник представляет собой комплект простых труб, которые применяются в водопроводах. Их сваривают друг с другом так, чтобы они в итоге образовывали так называемый проточный цикл, который имеет максимально допустимую внешнюю площадь. Таким образом, можно достичь максимально эффективной теплоотдачи между теплоносителем и сгораемым топливом.

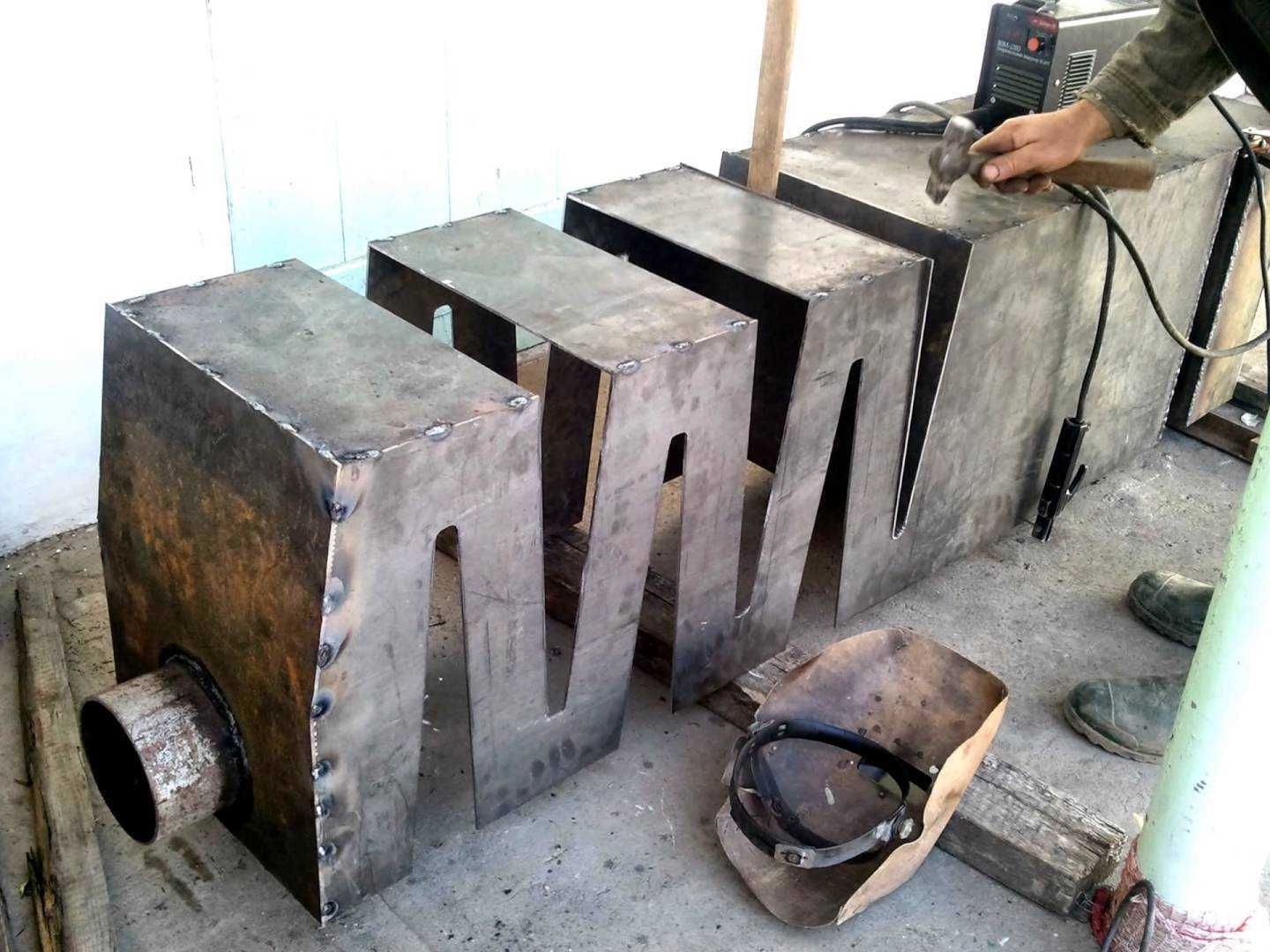

Особенности сборки твердотопливного котла

Стоит отметить, что конструкция отопительных устройств такова, что металла в них очень много, естественно, это сказывается на их весе. Поэтому сборку готового котла нужно проводить в месте непосредственной его установки.

Сборка включает такие действия:

сделайте фундамент для котла, при этом нужно использовать специальный жароустойчивый кирпич;
после высыхания раствора установите на фундамент днище зольного бункера;
по периметру днища по очереди вставьте внутренние стенки котла отопления и приварите их;
внутри готового корпуса приварите специальные направляющие, к которым потому нужно будет прикрепить теплообменники и колосники;
с внешней стороны бункера приварите ребра жесткости из металлического профиля прямоугольной формы по вертикали;
смонтируйте и установите верхнюю плиту в оставшиеся наружные стенки. Между этими стенками нужно засыпать приготовленный заблаговременно песок, который будет защищать стены камеры сгорания от перегревания и быстрого прогорания, а также песок нужен с целью выполнения функции дополнительного теплоаккумулятора.

Песок для этой цели нужно применять хорошо промытый, в нем не должно быть ни грязи, ни каких-либо элементов органики. Перед работой его нужно будет прокалить на пламени, чтобы выжечь из него все ненужное. Если этого не сделать заранее, то при работе котла будет образовываться крайне неприятный запах.

Последний этап работы заключается в установке верхней плиты. Все готовые резервуары из нержавейки нужно поставить на плиту сверху и подключить к соответствующим контурам системы. Затем нужно поставить на места дверцы каждого бункера и сделать пробный запуск агрегата, чтобы проверить, как он работает.

Одно из требований, которое выдвигается к котлам на любом топливе независимо от места из применения – это высокая экономичность. Также они должны иметь малую тепловую инерцию и обладать функцией быстрого регулирования мощности.

Также выбирать отопительный прибор на том или ином топливе следует и в зависимости от местности, где вы проживаете. Котел на твердом топливе лучше всего подойдет для регионов с холодным климатом и сильными зимними морозами.

Если вы хотите собрать твердотопливный котел своими руками, то при правильном подходе и строгом соблюдении инструкции вы получите экономичный отопительный агрегат и сэкономите огромные средства на его покупке, установке и эксплуатации.

https://youtube.com/watch?v=o1ZG1WkhF-Y

Утепление дома

Существенное значение в экономии газа имеет степень утепления дома или квартиры. Если здание не утеплено, а двери и окна продуваются, значительная часть тепла будет уходить на улицу. Значение имеет также материал стен дома. Например, дерево и блоки пропускают тепло быстрее, чем двойная кирпичная кладка.

Хорошее утепление потолка, пола и стен позволит сэкономить много топлива. Желательно заменить старые рамы на энергоэффективные стеклопакеты, а деревянные двери на более герметичный современный аналог. Качественно утепленное здание позволит сэкономить до 30% газа.

Следует уделить особое внимание утеплению чердака и подвала, так как через них тоже уходит немало тепла. Обратите внимание! Для увеличения энергоэффективности дома можно установить отражающие экраны из алюминиевой фольги между батареей и стеной, они позволят вернуть часть тепла в помещение

Обратите внимание! Для увеличения энергоэффективности дома можно установить отражающие экраны из алюминиевой фольги между батареей и стеной, они позволят вернуть часть тепла в помещение

Изготовление корпуса

Итак, в первую очередь подготавливаются детали будущего агрегата. Из трубы 425 мм будет изготавливаться корпус отопительного прибора. Для небольшого отопительного котла высота в 1,0-1,2 м с учетом небольшого диаметра – это оптимальный вариант.

Режем трубу по этим размерам с помощью газового резака. Края обрабатываем болгаркой.

Отверстия для топки и поддувала

Теперь необходимо в корпусе вырезать два отверстия: под топку и для поддувала. Они должны быть прямоугольными. Для топки подойдет размер 20х10 см, для поддувала 20х3 см. Они располагаются один над другим, топочное отверстие выше.

Расстояние от края трубы до поддувала в пределах 5-7 см. Между отверстиями расстояние – 5 см. Края отверстия обрабатываются болгаркой. Вырезанный кусок стенки трубы для топки будет использован в качестве дверцы. Его края также зачищаются.

Отверстия для патрубков

С помощью резака вырезаются еще два отверстия под патрубки подачи и обратки диаметром 25 мм. Отверстия располагаются друг напротив друга. При этом отверстие обратки вырезают сбоку котла над топкой: от топочного отверстия на расстоянии 15 см.

На расстоянии 5 см только от верхнего края корпуса вырезается отверстие для подачи теплоносителя. Тут же к этим отверстиям можно приварить два сгона.

Инструкция по изготовлению

Приступая к производственному процессу, необходим начать с подготовки всего самого необходимого:

Трубы со следующими диаметрами – 30 см, 5-6 см, 10 см (толщина стенок каждой – не менее 3 мм)
Стальной лист по толщине более 4 мм
Болгарка
Аппарат для сварки
Ручные инструменты

Располагать котел рекомендуют на выровненной твердой поверхности. Если такая установка будет монтироваться дома в котельной, следует подумать об обустройстве фундамента, несколько слов о котором будет сказано позже.

Приступаем к изготовлению котла:

Берется подходящая по характеристикам труба и отрезается кусок от 70 до 100 см. Малая длина не позволит загрузить достаточное количество дров, большая – сделает закладку крайне неудобной
Теперь необходимо соорудить распределитель. Чтобы он свободно двигался, его диаметр делается на 15-25 мм меньше основной трубы

В центре круга требуется просверлить отверстие диаметром 15 мм – через него будет поступать воздух в камеру горения. Чтобы диск плотно не прилегал к паленьям и оставалось пространство для циркуляции воздуха, необходимо приварить ко внутренней его стороне крыльчатку – несколько пластин высотой до 5 см

Труба диаметром 5-6 см приваривается по центру регулятора, при этом ее высота делается на 10-15 см больше котла Как упоминалось ранее, вверху рекомендуется сделать заслонку, которая позволит регулировать тягу в любой момент, тем самым контролируя процесс тления Внизу болгаркой вырезается дверца, посредством которой будет удаляться зола

Также в нижней части котла надежно приваривается дно Вверху необходимо пустить горизонтальную дымоходную трубу диаметром 8-10 см и длиной не более 40 см (именно она пропускается внутри теплообменника)

Завершающий штрих конструкции – крышка для котла, в которой вырезано отверстие под воздухозаборную трубу. Она должна как можно плотнее запирать камеру

Хорошей альтернативой дровам является брикеты отопления — смотрите наш обзор

Дымоход и отражатель

Стенки котла будут постоянно раскаляться и излучать тепловую энергию. Если установка монтируется для отопления небольшого помещения, следует расположить вокруг нее отражатели – они будут распределять поток, увеличивая поступления тепла во внутрь.

Если печь будет располагаться в помещении с постоянным пребыванием людей, следует подумать об их безопасности. Один из вариантов решения вопроса – обложить конструкцию кирпичной кладкой.

Дымоход можно сделать из трубы 20 мм. Горизонтальный прямой участок должен на 5-10 см быть больше диаметра топочной. Выводить его на улицу необходимо с минимальным количеством перегибов – 2 по 45 градусов.

Несколько других особенностей:

Дымоход рекомендуется делать разборным, чтобы 2-3 раза в сезон его можно было без труда почистить от копоти
Соединяться участки дымохода должны в направлении, противоположном движению газа
Все конструкции и предметы, которые подвержены легкому воспламенению, должны быть отнесены на безопасное расстояние

Возводим фундамент

Можно предположить, что печь длительного горения на дровах будет постоянно разогреваться до высоких температур. Простой выровненный пол для не нее является не самым лучшим решением – следует возвести фундамент.

Основание можно выложить из жженого кирпича или бута. Они не раскаливаются под действием повышенных температур. Все те, кто желает сделать более основательный фундамент, могут залить цельную монолитную плиту.

Котел можно также установить на ножки, которые легко варятся из швеллера. Они прячутся от глаз за кирпичной кладкой.

Использование котла

Поступать в котел длительного горения на дровах воздух должен, в отличие от классической печи, в определенном количестве. Чтобы этого достичь, закладку необходимо делать в полном объеме, стараясь не оставлять свободных полостей. Рекомендуется к поленьям добавлять опилки, пеллеты, торф или сгораемый мусор.

Закладывать топливо необходимо по следующей инструкции:

Снять крышку и удалить регулятор с бака
Заложить плотно топливо
Разбрызгать поверху горючую жидкость
Установить регулятор, накрыть крышкой и открыть заслонку
Брось в воздушную трубу лучину и когда начнется тления заслонку прикрыть

Подводим итоги

Простой котел длительного горения на дровах готов. У становить такую конструкцию можно в любом неотапливаемом помещении: от небольшого гаража до мастерской. Если все было сделано правильно – сомневаться в эффективности и высоком КПД не придется.

Котел своими руками

Весь процесс можно разделить на этапы:

Подбираются подходящие чертежи;
производят расчеты требуемой энергии для выбранного размера помещения. Из чего получается необходимый объем котла. А также рассчитывается вся гидравлическая система, учитываются расходы на дымоотводную трубу с дефлектором, определяют какого диаметра нужны трубы, подбирается насос нужной мощности, рассчитывается сопротивляемость системы;
далее подбирается соответствующие материалы и инструменты;
выбор и подготовка места для установки агрегата;
непосредственное изготовление.

Нюансы изготовления

И здесь иметь в виду следующие особенности:

Ни в коем случае без соответствующего разрешения специалиста газовой службы нельзя производить подключение самодельного устройства к центральной магистрали;
Для получения такого разрешения вы должны показать прибор специалисту -аналитику организации;
Все детали для котла должны иметь сертификаты соответствия и паспорта;
При изготовлении следует четко пользоваться чертежными данными.

Необходимы материалы

Лучше сразу запастись всем необходимым для работы. Понадобится: прибор для сверления, для зажима и захвата труб, ватерпас, уголки, измерительная лента, металлическая труба, стальной лист, газопроводный патрубок, дверка для печки, глина, терморегулятор, автоматическая система, аэродинамическое устройство, устройство для сваривания деталей, оцинкованная жесть.

Заметка: Терморегулятор и дефлектор лучше приобрести промышленного производства, а не мастерить своими руками.

Процесс изготовления

Для создания котла своими руками лучше выбрать напольную модель. Он может быть установлен внутри жилища, в гаражном помещении или на улице.

Агрегат ставится на специально подготовленную основу, для которой вырывается яма 80 см в глубину и шириной равной ширине устройства. На дне делается песочная подушка, которую следует хорошо пролить водой и дать напитаться. Затем сверху насыпают щебень либо битый кирпич.
Собирается опалубка и каркас из арматуры. Опалубка заливается раствором бетона. Через 24 часа опалубку следует убрать, а на ее место насыпать смесь из гравия и песка. Все это закрывается влагоизоляцией, в качестве которой можно использовать гудрон.
Далее делается кирпичная стенка для защиты стены от горячего котла. И приступать к непосредственному конструированию.
Котел варится по чертежу. Для того, что бы сделать теплообменник, понадобится наличие стальной емкости и сорока или пятидесяти сантиметровой медной трубы. Снизу и сверху в баке делаются отверстия в соответствии с диаметром трубки. На концах трубы устанавливаются и запаиваются фитинги.
При запуске устройства посредством горелки нагревается медная спираль, которая будет передавать тепло баку. А уже бак будет способствовать подогреву воды.
Как уже говорилось ранее, прибор для автоматизации работы, прибор для поддержания постоянной температуры и аэродинамическое устройство лучше приобрести, т. к. сделать их самостоятельно крайне сложно.
Установка дефлектора производится в верхнюю часть дымохода. Он выполняет роль вытяжки. Вполне подойдет модель в виде стального конусного зонтика.
Автоматика собрана из таких элементов, как блок управления пламенем, защитное устройство от перегревания, контролер тяги, предохранительный вентиль.

На заметку: Для оптимального функционирования вашего прибора нужны все эти приспособления.

В дымоходе монтируется вытяжка для более легкого удаления продуктов горения. Для которой понадобится небольшой вентилятор и решетка. Вентилирующее устройство ставится внутрь у конца наружней трубы. Решетка крепится на край трубы. Она служит для того, чтобы в дом не попадал различный мусор.

Также может быть предусмотрен устройство бесперебойного питания на случай внезапного отключения электроэнергии, а приспособление для для стабилизации будет защищаться ваше устройство от перегрузок при возможных скачках напряжения. На рынке огромное разнообразие различных стабилизаторов и бесперебойников, на любой цвет и вкус. Конечно его также можно попробовать собрать самостоятельно, но это уже другая история.

Котел твердотопливный длительного горения своими руками: чертежи и порядок сборки

Котлы длительного горения отличаются высокой теплоотдачей и выдают более мягкую, ровную температуру.

Но есть у них и существенный недостаток – высокая цена.

Поэтому есть смысл попробовать свои силы и изготовить печь самостоятельно.

Если Вы решили сделать котел твердотопливный длительного горения своими руками, чертежи найти – половина успеха. Но сначала разберемся, какие существуют основные конструкции.

Какой твердотопливный котел можно сделать своими руками?

В домашних условиях можно изготовить практически любой котёл, ведь всё делают люди.

Но некоторые детали можно выполнить только в заводских условиях.

Поэтому важно оценить свой опыт и возможности (инструмент, материалы, время). И разобраться с основными типами отопительных приборов и их особенностями. По нарастанию степени сложности, котлы можно разделить на:

По нарастанию степени сложности, котлы можно разделить на:

И разобраться с основными типами отопительных приборов и их особенностями. По нарастанию степени сложности, котлы можно разделить на:

Привычные котлы-топки с варочной поверхностью, водяной рубашкой по бокам и колосниками.
Вертикально расположенные агрегаты шахтного типа и с горением, осуществляющимся сверху.
Пиролизные котлы.

Классические твердотопливные котлы с привычным способом сжигания

Самый яркий представитель таких котлов – обычная печь, только выполненная из стали. Топливо укладывается на колосниковую решетку и сгорает, нагревая водяной контур пламенем.

Чтобы повысить КПД обычного котла устраивают повороты, вваривают поперек дымохода трубы, пропускающие теплоноситель и т. д. Могут быть горизонтальными или вертикально направленными.

Устройство котла длительного горения изнутри

Горизонтальные топки, как правило, ниже и имеют сверху варочную поверхность, отдающую тепло непосредственно в помещение. Конструктивно возможно соединение таких котлов с кирпичной трубой или колодцами классической печи, что значительно повышает их теплоотдачу.

Кирпичные колодцы, проводящие горячие дымовые газы, не только повышают КПД сгораемого топлива, не давая газам вылетать прямо на улицу, но и служат аккумуляторами тепла.

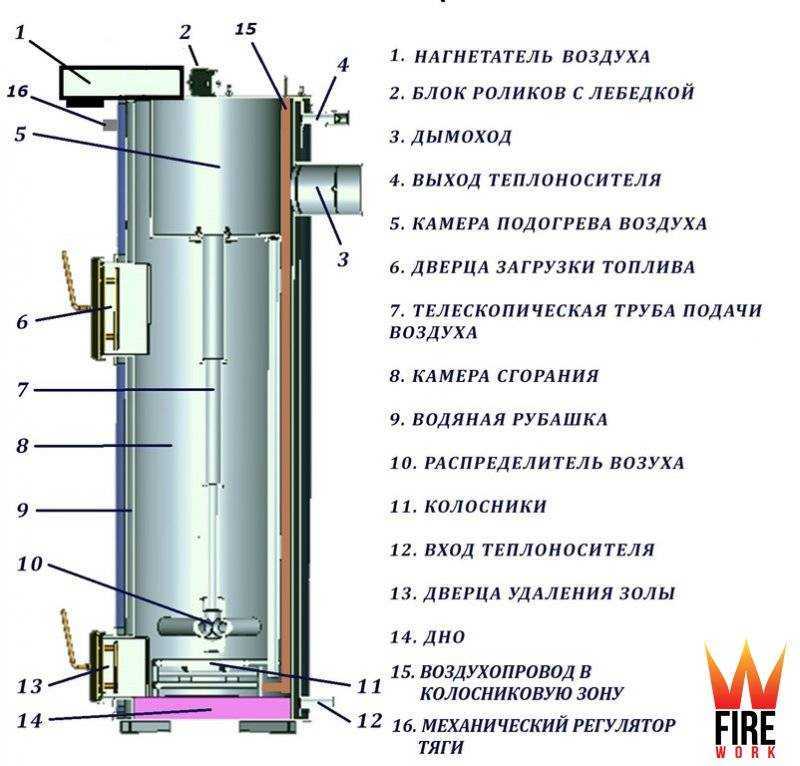

Котел с верхним горением

Само его название говорит о том, что здесь процесс горения идет наоборот: сверху вниз. Это сделано для того чтобы замедлить сжигание топлива, так как обычно пламя идет вверх и зажигает все дрова сразу.

Итак, конструкция этого аппарата: вертикально стоящая труба, точнее две трубы большого диаметра, входящие одна в одну. Между ними располагается водяная рубашка.

Для подачи воздуха в этой конструкции предусмотрена телескопическая труба, которая поднимается вверх перед закладкой топлива и опускающаяся вместе с ним по ходу сгорания дров или угля. Для изготовления такой конструкции понадобятся:

Трубы для корпуса диаметром 450 и 400 мм.
Для камеры предварительного подогрева воздуха диаметром 280 и длиной 350 мм.
Для телескопической подающей трубы отрезки длиной примерно по 300 мм таким диаметром чтобы входили друг в друга это – 89 мм, 76 мм, и 60 мм.
И толстый листовой металл для изготовления дверок; для блина, который давит на топливо и передает ему воздух для горения; для закрытия верха и низа котла и т. д.
Дверца для закладки топлива размером 250 х 210 устраивается на расстоянии 579 мм от основания. В самой нижней части еще одна дверца поменьше, для чистки. Колосники в этой модели не предусматриваются.

Конструкция «блина» – это полая деталь из двух одинаковых шайб-дисков диаметром 300 – 350 мм. По окружности диски провариваются стальной лентой, таким образом, чтобы воздух попадал внутрь, только через подающую трубу 60 мм. А для подачи воздуха к дровам, в нижней части диска сверлится множество отверстий.

Отличаются немалой высотой (могут достигать полутора метров).

Дрова укладываются во всю высоту, поджигаются снизу, где происходит процесс горения, а факел пламени направляется в другой отдел, соединенный в нижней части с основным котлом.

Продукты сгорания, проходя дальше по теплообменнику, остывают и удаляются в трубу.

Данная конструкция котла позволяет использовать пиролизное горение. Для этого устанавливается заслонка, ограничивающая подачу воздуха, и связанная с датчиком тяги и температуры. А во второй камере при доступе воздуха происходит сгорание выделенных газов.

Котлы шахтного типа хорошо справляются с сырыми дровами и опилками. Можно сказать, что это идеальные вариант для сырых дров.

Котлы отопления на отработанном масле

Довольно необычная конструкция котла, которая предполагает использование масла как топлива для отопления. При работе отопитель испаряет масло, которое, в свою очередь, капает в поддон и превращается в горючий газ. Этот газ играет роль теплообменника. Данный вид котла является универсальным и легким в использовании, а также экономичным: как топливо может использоваться обычная солярка.

Так как процесс горения в таком агрегате происходит дважды, следует устанавливать две камеры для горения. Отработанное масло горит в первой камере, а потом в виде горючего газа переходит во вторую камеру, и, перемешиваясь с кислородом, производит процесс горения, который и образовывает тепло. В связи с работой на высоких температурах не рекомендуется устанавливать его возле окон и на сквозняках, однако, в использовании он весьма безопасен.

Рис. 5 Принцип работы

Первая камера изготовляется для подачи воздуха, поэтому мастерим ее так, чтобы она регулировалась: устанавливаем заслонку, которая по возможности открывается и закрывается;
Вторая камера, предназначенная для обработанного масла для сжигания, должна быть разборной, чтобы по возможности вычищать ее от золы и ржавчины;
Приварить строго вертикальный дымоход (безо всяких наклонов) длиной не менее в четыре метра;
Срезать нижнюю и верхнюю части баллона и изготовить из оставшихся половинок разборную камеру для сгораемого масла;
Приварить ножки к нижней части баллона и вырезать отверстие для трубы снизу;
Делаем несколько отверстий для вентиляции в трубе и привариваем к новоиспеченному резервуару;
Привариваем этот баллон к трубам и соединяем их с трубами;
Установить.

Рис. 6 Способ оформления

Основные разновидности самодельных котлов

Если вы собираетесь сделать котел долгого горения своими руками, то вам обязательно пригодится информация из нашего обзора. В последующих разделах мы расскажем, как самому сделать отопительный агрегат той или иной конструкции, дадим несколько наиболее легких схем, опубликуем информацию о наиболее распространенных котлах длительного горения

Давайте пока уделим внимание последнему вопросу

Пришла пора рассмотреть самые актуальные варианты котлов длительного горения, которые мы сможем собрать своими руками в домашних условиях. Все они будут питаться дровами. Что касается угля, то достать его сложнее, а еще он приводит к возникновению больших температурных нагрузок на отопительные агрегаты. В следующих разделах мы дадим чертежи твердотопливных котлов длительного горения и дадим объяснительную информацию.

Шахтный котел длительного горения

Мы можем изготовить самый простой шахтный котел своими руками. Он реализован по схеме с нижним горением. Основой агрегата является вместительная загрузочная камера, которую часто называют шахтой. Обладая вертикальной конструкцией, она позволяет вместить большое количество дров. По мере горения они проваливаются вниз, а продукты сгорания отправляются через колосниковую решетку в зольник.

Если мы взглянем на схему шахтной печи (котла), то мы обнаружим, что пламя у нас бушует вовсе не в шахте, а в соседней камере, откуда получаемое тепло поступает в жаротрубный теплообменник. А остатки тепловой энергии направляются в дымоход. Горение здесь длительное и определяется объемом шахты – загрузив сюда большое количество дров, можно смело отправляться спать.

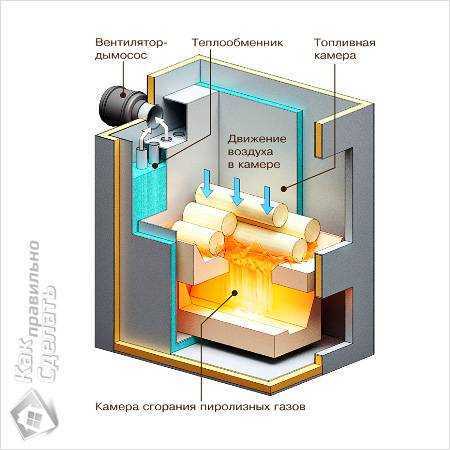

Пиролизный котел

Давайте посмотрим, как устроен пиролизный котел и как сделать этот агрегат своими руками. Проще всего объяснить принцип работы этого агрегата на примере буржуйки. Здесь мы видим объемную камеру сгорания, которая реализует длительное горение. Получившиеся продукты сгорания отправляются в камеру дожигания, в которую подается вторичный воздух. В результате этого образуется большое количество тепла. Нам остается только дооснастить буржуйку жаротрубным теплообменником.

Существуют десятки чертежей котлов длительного горения на дровах, построенных на пиролизном принципе работы. Они отличаются расположением камер сгорания и дожигания, наличием и отсутствием дутьевых вентиляторов и автоматики, а также способами регулировки интенсивности процесса сжигания дровяного топлива. Но в целом их принцип работы одинаков.

Печи-котлы Бубафоня

Бубафоня представляет собой печь, а ее модификация – это водогрейный дровяной котел с подачей воздуха сверху, через прижимной поршень. Мы уже не раз писали о таких печах в наших обзорах, теперь настало время поговорить об агрегатах с отопительным контуром. Для реализации контура мы можем задействовать три схемы:

Установить теплообменник на дымовую трубу – самый простой вариант;
Соорудить вокруг корпуса котла сплошную водяную рубашку;
Обварить корпус агрегата трубами, по которым будет циркулировать теплоноситель.

Какую схему выбрать – решать вам. Кстати, котлы Бубафоня, за счет вместительных камер, помогут реализовать длительное горение продолжительностью до 24 часов и даже больше.

Котлы длительного горения Бубафоня работают на дровах, в них реализована схема верхнего горения.

Котлы-печи Булерьян

Изначально Булерьяны были (и есть) печами конвекционного типа. Они оснащаются мощными конвекторами, позволяющими буквально за 20-25 минут прогреть помещение большого размера. Появившись изначально в Канаде, эти печи добрались и до России, которая тоже может похвастаться суровым климатом (действительно для некоторых регионов). Умельцы превратили печи в котлы, немного поработав над конструкцией конвекторов – теперь по ним циркулирует не воздух, а теплоноситель. Правда, котлы Булерьяны не могут похвастаться длительным горением, так как отличаются не самыми большими камерами сгорания. Некоторые из них обладают свойством гореть до 10-12 часов, некоторые – чуть дольше. Но рассчитывать на 24 часа все-таки не приходится. Зато они отличаются высокой эффективностью и способностью максимально быстро отдавать тепло в отопительные системы.

Пиролизный вариант котла

Котел такого вида адаптирован под сжигание дров, его дополнительное название – газогенераторный котел. Суть его работы состоит в том, что сгорание дров и выходящих из них летучих веществ осуществляется отдельно. Благодаря пиролизному процессу таким котлам удается сохранять оптимальный температурный режим теплового носителя длительностью от 6 до 12 часов, не подкладывая дрова.

Принцип работы пиролизного котла Работа пиролизного котла не может осуществляться без электрической энергии, которая обеспечивает работу вентилятора поддерживающего процесс горения принудительным способом.

Размеры таких конструкций составляют 1,5×0,75×1,7 м. Объем емкости для воды – 500 литров с обеспечиваемой мощностью 50 кВт. Габариты установки могут варьироваться исходя из индивидуальных потребностей.

Как правило, для самостоятельного изготовления конструкции вам потребуется стальной лист толщиной 4-6 мм, чугунный лист 1 см, труба из стали с толщиной стен 4 мм, электроды для сварки и сварочный аппарат. Также запаситесь центробежным вентилятором, колосниковой решеткой, совпадающей с размером камеры горения, автоматическое устройство для регулирования температурного режима, асбестовый лист и уплотнительный шнур.

По окончании процесса изготовления должна быть произведена обвязка котла отопления своими руками с соблюдением технологических требований.

Плинтусные радиаторы

Это новомодный вариант, когда устанавливаются небольшие радиаторы по периметру квартиры, на уровне плинтуса и маскируется под негоже.

Главным недостатком будет этот самый плинтус, он шире и выше обычных плинтусов, а следовательно по периметру комнаты будет небольшой бортик, который не даст полостью придвинуть тумбочку или кровать к стенке. Согласитесь весьма не удобно, когда все предметы в комнате стоят от стен на расстоянии 3-5 сантиметров.

Плюсом будет более равномерное, в сравнении с радиаторными батареями, распределения тепла. В помещениях не будет тёплых и холодных углов и находиться в таком доме будет приятнее.

Требования к помещению

Сразу стоит отметить, что большинство твердотопливных котлов – это результат отечественного производства. Выбрать их просто, почитав отзывы, посмотрев чертежи и определившись с размерами для системы своего дома.

Отопление в помещени

Существует несколько требований к помещению, в котором должен быть установлен такой котел.

Низкий уровень влажности. Если с этим проблемы, увы, трудно будет растапливать и использовать аппарат, так как будет сыреть не только его внутренняя часть, но и топливо. В результате это вполне может привести к коррозии металла и трещинам в корпусе.
Хорошая вентиляция. Обязательно помещение, в котором планируется топка, должно быть хорошо проветриваемым. Этого требует техника безопасности. Все потому, что при неправильном обращении котел может «задымиться». Обильное выделение углекислого газа опасно для жизни. В помещении, где есть быстрый доступ к свежему воздуху, достаточно открыть окна и проверить его.
Отсутствие взрывчатых и легковоспламеняющихся веществ. Важнейшее условие, которое зачастую не соблюдается. Обычно у мастеров, которые делают что-то своими руками, в котельной располагается мастерская с различными химическими веществами, например, краской, растворителями, аэрозолями. Это крайне опасно. От повышенной температуры эти вещества могут вспыхнуть или взорваться.
Противопожарное оснащение. Рядом с котлом всегда должно находиться ведро с песком. Но идеальный вариант — огнетушитель, вода и песок. При соблюдении правил техники безопасности риски возгорания практически исключаются.
Дальность хранения топлива от котла. Желательно, чтобы твердое топливо хранилось в другом помещении либо в противоположном конце от котла.
Достаточная площадь. В очень тесном помещении снижается безопасность. Поэтому квадратуры должно быть достаточного для перемещения и обслуживания оборудования.

Если помещение готово, остается только сделать котел, обвязку и выполнить его монтаж. Производство своими руками твердотопливного агрегата вполне возможно

Однако для этого важно правильно составить все чертежи, подготовить материал и сопутствующее оборудование. Конечно, гораздо проще выбрать и купить устройство, чем делать его своими руками

Однако для желающих можно привести рекомендации, как все-таки реализовать такую задачу.

Двухтрубная с горизонтальной схемой

Отопление на две трубы в горизонтальном виде – схема для крупных помещений. Радиаторов на этаже больше десяти.

Магистрали подсоединяются к приборам параллельно. Сточная (обратная) расположена на уровне пола. Подача врезается в батарею сверху, разводка проходит под подоконником, потолком.

Не требуется разгонный стояк. Техническая вода отопления поднимается на высоту от котла, за счет давления внутри схемы.

Необходимы расширительный бак, стояки для перекрытия, предохранительные клапаны. Мембраны для двух труб с циклом на самотёке – неудачная мысль.

Проблему представляет скрытие разноуровневых магистралей с глаз. Придется подумать, как вернуть помещению вид. Работать будет исправно.
