Новые технологии в отоплении частных домов

Альтернативный источник тепла – солнце

функционирующие исключительно на энергии солнца;
использующие для работы дополнительную электроэнергию.

Существуют еще воздушно-водяные коллекторы, их принцип работы тот же, но прогревается не воздух, а вода в баке. Если температура нагрева позволяет, то можно подключить его к теплому полу.

Солнечные батареи

Плюс таких приборов очевиден – работа от солнечной энергии на 100% или частично – это хорошая экономия энергии. Данный вид отопления максимально экологичен, однако он подходит только регионам, где солнце греет круглый год, в других районах данный вид отопительных приборов можно использовать только как дополнительный, так как энергии не хватит на круглогодичное бесперебойное отопление. Возможно отопление не только дома или квартиры, но и хозяйственных помещений.

Система «умный дом»

Эта система предназначена для единого управления всеми энергосберегающими приборами, дополнительно система «умный дом» регулирует их работу, следит за включением и отключением контуров. Все процессы полностью автоматизированы. Система, при помощи терморегуляторов, контролирует температуру во всех помещениях, запускает или отключает контуры по периметру дома, рассчитывает необходимость повышения или понижения температурного режима с учетом энергоэффективности работы всех приборов. Безусловно, что для правильного распределения энергоэффективности все тепловое оборудование в данном случае должно быть совместимо с системой «умный дом».

Система управления Nobo Energy Control

Электрические энергосберегающие конвекторы

Электроконвекторы последнего поколения – это отопительные приборы, которые могут интегрироваться в систему «умный дом», в зависимости от модели. Энергосберегающее тепловое оборудование конвекторного типа отвечает всем требованиям экологичности, энергоэффективности и безопасности. Конвекторы работают по принципу конвекции. В корпусе отопительного прибора находится ТЭН, в котором размещена вольфрамовая нить накаливания, погруженная в кварцевый песок. Воздух, поступая в конвектор, прогревается и выходит в помещение, прогревая его. Обогрев помещения происходит очень быстро. Благодаря современным инженерным решениям конвектор может поддерживать максимально точную температуру нагрева, тем самым сокращая энергопотребление. Его корпус не нагревается до чрезмерно высоких температур, способных стать причиной ожога, поэтому он безопасен даже в детских учреждениях. Стильный дизайн позволяет интегрировать его в любое помещение, помимо этого у электроконвектора предусмотрено два типа размещения – на стене на кронштейнах или на ножках. Можно сказать, что электроконвектор интегрирует в себе все плюсы от других систем отопления.

Электрические энергосберегающие конвекторы

В зависимости от модели обогреватель можно подключить к системам интеллектуального удаленного управления и к системе «умный дом». Управление может осуществляться дистанционно, можно программировать режимы работы, включать и выключать приборы через специальное приложение.
Ресурс работы современных конвекторов превышает 30 лет, например, у конвекторов NOBO. При правильной эксплуатации и верном просчете проекта электроконвекторы могут полностью заменить центральную систему отопления или же использоваться как дополнительный источник тепла.
Возможно отопление не только дома или квартиры, но и хозяйственных помещений.

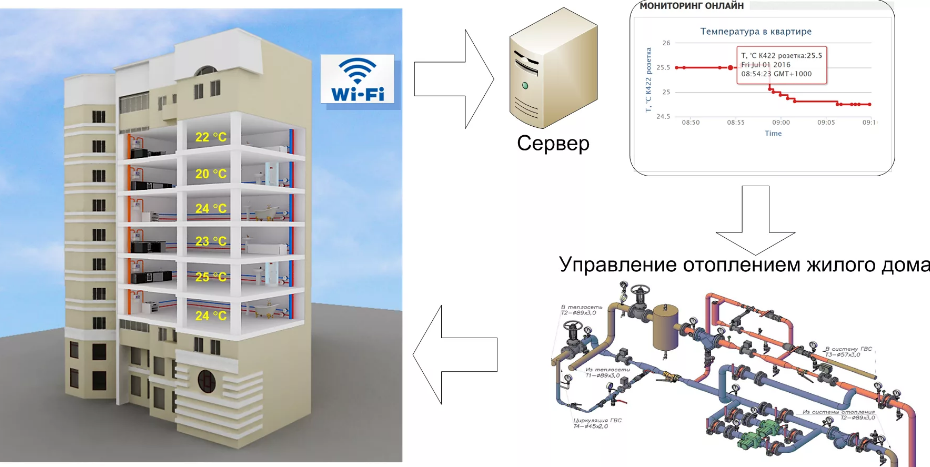

Управление централизованным отоплением

Управление отоплением в многоквартирном здании кардинально отличается от частного дома с одним владельцем. Если взять многоквартирный дом, там необходимо подключить датчик ко всем трубам. В этом случае контроллер обязан обеспечить автономное отопление. Однако, благодаря Ether и GSM, датчик способен систематически показывать обновленные данные о фактических параметрах отопления.

В ЦОС необходимо применять модули с переделенным реле и показателями. В данном случае не требуются Ether отчеты и слежение на расстоянии. Здесь главную роль решает автоматизация параметров. Специфика этой установки не дает возможности обычным пользователям самостоятельно проводить монтаж.

Переоснащение тепловых узлов

Модернизация данных объектов – это довольно сложный и дорогостоящий процесс. Который включает в себя следующие изменения:

Замена элеваторного узла системы отопления на автоматизированный. В случае подключения дома к тепловой магистрали по независимой схеме, устанавливается автоматизированный индивидуальный теплопункт; при использовании зависимой, применяется схема с насосным подмесом. На зависимо от применяемой схемы, все оборудование должно быть погодозависимым и в автоматическом режиме стабилизировать давление в СО путем регулирования подачи теплоносителя.

Замена старых теплообменников на энергоэффективные.
Устранение утечек в СО и замена запорной арматуры.

Геотермальная установка

Ее принцип работы схож с гидротермальным вариантом. Разница заключается в том, что используется тепло земли, а не воды.

Особенности оборудования

Укладка внешнего контура может осуществляться как вертикально, так и горизонтально. Вертикальное расположение обусловлено рядом сложностей в процессе монтажа. Для труб необходимо бурить скважины на большую глубину. Но с горизонтальной укладкой связаны два отрицательных момента:

необходима большая площадь частного участка для размещения контура;
невозможность посадки растений, потому что коллектор будет охлаждать их корни.

Забор тепла в обоих случаях осуществляется непосредственно из почвы поблизости частного строения. Отвечающий за перекачку теплоносителя геотермальный насос располагают в самом доме. Шахта с теплообменником должна располагаться в непосредственной близости к строению.

Достоинства использования тепла земли

Данная система имеет следующие преимущества:

тепловая энергия земли является неисчерпаемым источником энергии;
автономная работа системы;
абсолютная пожаробезопасность, отсутствует вероятность возгорания;
минимальный расход электроэнергии;
нет необходимости в доставке и хранении топлива;
длительный срок эксплуатации.

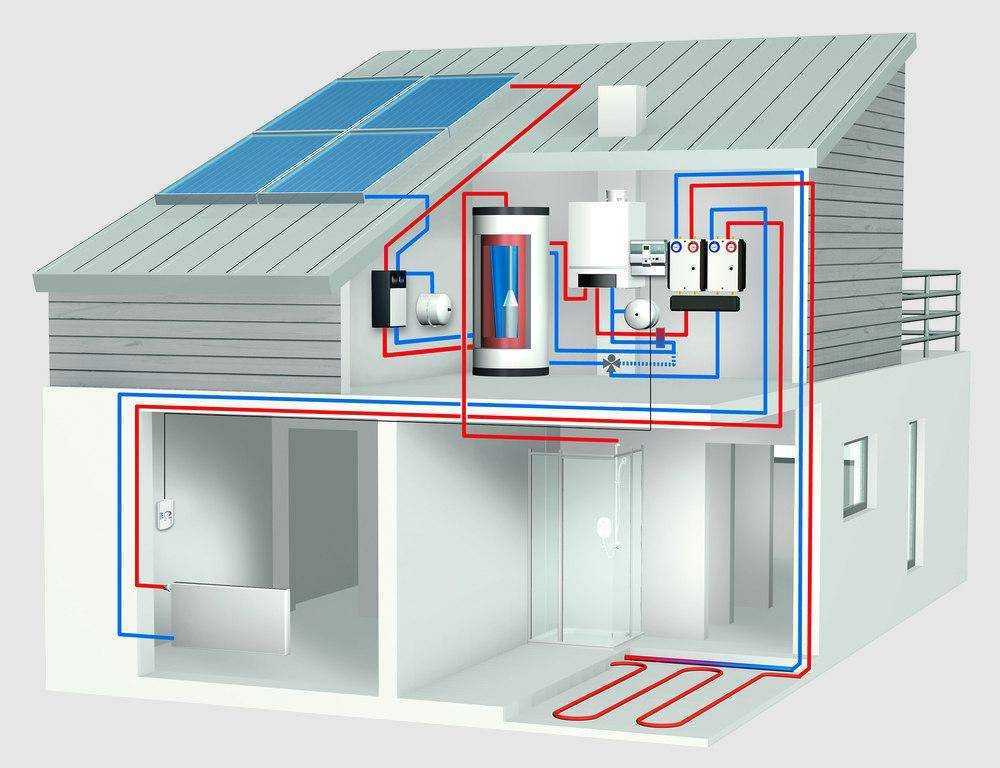

Эффективное применение солнечных коллекторов

Для использования этой технологии с высокой эффективностью потребуется соблюдать некоторые рекомендации:

Солнечное отопление использовать в качестве основного можно только в тех регионах, где на протяжении месяца бывает около 20 солнечных дней. В противном случае потребуется установить резервную отопительную систему.
Размещать коллекторы нужно на максимально доступной высоте так, чтобы на них падало как можно больше солнечных лучей, а их поток был равномерным на протяжении светового дня.
Трубы для соединения коллекторов с теплообменником необходимо изолировать, чтобы минимизировать энергопотери.

Когда проектируется отопительная система для частного дома, помимо традиционных вариантов, желательно учесть все инновационное и новое в отопительных системах, появившееся в последнее время.

Как вам статья?

Мне нравитсяНе нравится

Применения электричества для организации отопления

Применение электроэнергии один из способов создать отопление частного дома без газа с монтажом водяного контура. Конечно это дорогостоящий вид обогрева. В принципе возможны следующие электрические системы отопления для частного дома с использованием электроэнергии:

использование электрокотла для водяного отопления;
размещение в помещениях дома электрических конвекторов;
использование инфракрасных обогревателей;
создание теплых полов.

Электрический конвектор

Электрический конвектор – простейшее устройство для нагрева воздуха в жилом помещении. Устройство отопления методом установки электрических конвекторов подкупает простотой монтажа, безопасностью, наличием защиты от перегрева и экологичностью. Инфракрасные обогреватели не менее удобны для применения, а иногда выбирается комбинированный вариант использования электрических обогревателей.

Подобные устройства легко объединить в одну систему и обеспечить ее работу в автоматическом режиме. Если на электрические конвекторы для отопления частного дома цены вполне доступны, то постоянный рост тарифов на электроэнергию уменьшает спрос на эти удобные системы обогрева.

Инфракрасные теплые полы

Одним из наиболее востребованных вариантов для загородного дома являются инфракрасные теплые полы. Они выпускаются в виде пленки, толщина которой около 3 мм. Монтаж такого пола простой и доступный. Пленка укладывается под любое напольное покрытие. Нередко пленку устанавливают на стены и даже на потолок. На потолке «теплый пол» размещают чаще всего в двухэтажных коттеджах или в домах с мансардой. Большая площадь обогрева ускоряет обогрев всего помещения и экономит до 40% электроэнергии.

Электрический котел

Электрические котлы вполне достойная замена газовым котлам. С их помощью легко создать отопление дома альтернативное газовому отоплению. Только цена электричества существенно ограничивает спрос на эти удобные и безопасные приборы.

Каждые 100 м2 требуют мощности 10 кВт. Если нужно будет установить мощный котел, то придется согласовать его установку с Энергонадзором. Электропроводка в доме, как правило, не соответствует требованиям, поэтому делают дополнительную линию от входа до котла.

По принципу действия котлы использующие электроэнергию для нагрева теплоносителя делятся на:

электрический котел с установленными ТЭНами;
электродный электрический котел;
индукционный электрический котел.

Все вышеперечисленные приборы имеют общие особенности, которые отличают их от газовых и твердотопливных котлов. Эти особенности, которые могут стать преимуществами при применении котлов для отопления загородных домов:

высокий уровень безопасности;
бесшумность;
простая регулировка температуры жилья, возможность автоматизации;
нет проблем с топливом, его транспортировкой и хранением;
не вредят окружающей среде;
легко устанавливаются;
могут быть напольными, настенными, трехфазными и однофазными.

Электродный котел

Электродный котел — самый экономичный электрокотел для отопления частного дома, обладающий небольшими размерами. По сравнению с ТЭНовыми котлами, экономия достигает 40 %. Характеризуются отсутствием накипи и быстротой нагрева воды.

ТЭНовый котел

ТЭНовый котел нагревает воду в контуре посредством трубчатых нагревательных элементов. Его основная функция – генерировать тепло. Контур отопления практически ничем не отличается от схем, применяемых для газовых или твердотопливных котлов. При этом нужно правильное расположение батарей отопления в частном доме относительно окон. Если окон несколько, то радиаторы устанавливаются под каждым окном.

Существуют правила и нормы установки батарей отопления:

между стеной и батареей расстояние не менее 2 см;
между подоконником и радиатором 8 – 10 см;
между полом и низом батареи 10 – 12 см;
во всех случаях желательна установка теплового экрана.

Индукционный котел

Индукционный котел можно представить в виде электромагнитного индуктора, или трансформатора, который имеет первичную и вторичную обмотку. Вторичной обмоткой служит корпус, в котором наводятся так называемые вихревые токи Фуко. Поскольку корпус котла является короткозамкнутым витком, то в нем наводятся значительные токи нагревающие корпус котла, следовательно, и теплоноситель. Индукционные котлы более экономным, чем ТЭНовые котлы и вполне применимы как альтернативные виды отопления частного дома или дачи.

Альтернативное отопление.

Альтернативные источники отопления пусть и медленно, но приживаются на постсоветском пространстве.

Чем можно оборудовать свой дом?

• Ветрогенератором (ветряком) — это затратное мероприятие рентабельно в том случае, когда среднегодовая скорость ветра в регионе вашего проживания не менее 6,5 м/с. • Солнечными батареями — в ясные дни 4 – 6 солнечных панелей средней величины выдают в среднем 1 кв в час. Затея эта дорогостоящая: скрупулёзные подсчёты помогут вам понять — выгодная или нет. • Солнечными коллекторами. В отличие от батарей, которые производят электроэнергию, коллекторы нагревают солнечной энергией теплоноситель, например — воду для системы горячего водоснабжения (в системе отопления использовать коллекторы не выгодно, поскольку на самом деле зимой их КПД составляет около 15-20% — это у самых лучших вакуумных.). Если использовать коллекторы в паре с электрическими котлами, то за электричество придётся платить в среднем в 2 раза меньше. Сегодня эти устройства считают самыми перспективными: стоят они дешевле солнечных батарей, а экономят очень ощутимо. Стоит однако заметить, что в текущей ситуации импортные коллекторы хоть и хороши, но весьма дороги, поэтому разумно пользоваться отечественными. Они обеспечат вас горячей водой меньшее количество дней в году, но экономически оправданы.

Тепло из земных недр и водоемов

Геотермальные установки. Новые технологии отопления частного дома в настоящее время позволяют не только экономно расходовать источники тепловой энергии, но и обеспечивать производство электроэнергии. Затем полученное электричество направлять на всевозможные нужды такие, как освещение здание, работа нагревательного котла в водяной отопительной конструкции.

Одним из способов выработки энергии является применение геотермальных установок. Они функционируют аналогично тепловому насосу и получают тепло из грунта вне пределов частного дома.

в частном доме монтируют специальный тепловой насос, перекачивающий теплоноситель;
за пределами строения в подготовленную шахту опускают теплообменник, который называется грунтовым зондом. По нему к тепловому насосу поступают грунтовые воды;
такой теплоноситель, проходя насос, передает ему часть тепла, расходуемую на обогрев дома.

Самые эффективные и производительные геотермальные системы, в основе которых находятся современные технологии отопления частного дома, используют вместо грунтовых вод антифриз, заливаемый в резервуар, расположенный на глубине (детальнее: «Современные системы отопления частного дома — выбираем вариант отопительной системы из доступных «).

Отопительные системы, созданные с применением теплового насоса, отличаются значительной эффективностью, поскольку на 1 кВт затрачиваемой энергии они способны вырабатывать 4 — 6 кВт. Новые технологии в отоплении на основе геотермальных установок не предполагают использование твердого или жидкого топлива. В результате их функционирования в природную среду не выделяются тяжелые металлы или токсины. Обустройство геотермальной теплоснабжающей конструкции обходится в значительную сумму, доступную для небольшого количества потребителей. Следует отметить, что монтаж такой системы своими силами вряд ли возможен. Несмотря на наличие подробной инструкции от производителей, основную сложность представляет строительство шахты, где будет находиться теплообменник. Разумным решением станет обращение за услугами к профессионалам.

Гидротермальные установки. Новые технологии отопления загородного дома позволяют обходиться и без того, чтобы бурить глубокую шахту. Это становится возможным только в том случае, когда поблизости располагается водоем, не промерзающий до самого дна даже в морозную погоду. На нем сооружают гидротермальную установку, извлекающую тепловую энергию непосредственно с придонного водяного слоя.

Ее конструкционное решение аналогично геотермальной системе:

в доме устанавливают тепловой насос, помогающий циркулировать теплоносителю по трубам;
на дно водоема помещают зонд-теплообменник, предназначенный для забора тепла.

Эффективность функционирования гидротермальной установки зависит от протяженности зонда. Если монтаж осуществлен правильно, с каждого погонного метра теплообменника получается около 40Вт. Таким образом, для отопления среднего размера загородного дома будет достаточно системы протяженностью от 200 до 300 метров.

Энергоэффективный дом – что это такое, критерии, особенности строительства

При проектировании частного дома анализируются далеко не только затраты на строительные материалы и стоимость работ, но также какие расходы на обслуживание будет нести владелец в течение всего периода эксплуатации жилища. Именно поэтому порядочный подрядчик стремится выбрать такой вариант, который бы и соответствовал планам заказчика, и отвечал требованиям экономичности и минимальности затрат, в том числе на будущее обслуживание сооружения. В северных и умеренных широтах далеко не последнее значение имеет аспект отопления.

По этой причине самым первым показателем энергоэффективности дома является способность сохранять тепло, не снижая при этом комфорта в помещении за счет ухудшения микроклиматических характеристик. Для решения этой задачи строительные компании применяют следующие способы:

Увеличение толщины капитальных стен.
Применение утеплителя.
Герметизация окон и дверей.
Усиление теплоизоляции чердачного перекрытия, фундамента.
Внедрение современных инженерных решений – таких, как, например, система вентиляции приточно-вытяжного типа с возвратом тепла из отработанного воздуха или встраиваемые теплообменники в фундаменте.

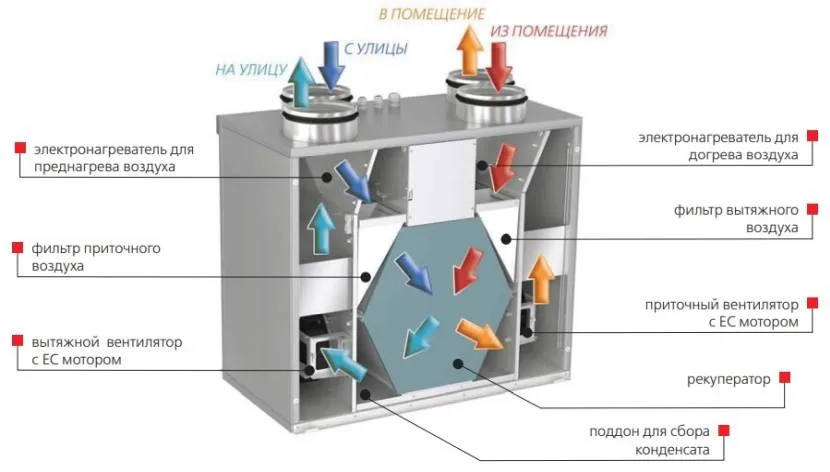

Вентиляция с рекуператором – пример эффективной экономииИсточник ovk.dp.ua

Оснащение системы отопления энергоэффективным оборудованием.
Подключение отопительных приборов и климатической техники к системе «умного дома».

Особенности строительства

При возведении жилища, отвечающего требованиям энергоэффективности, необходимо прежде всего учитывать следующие 3 важных фактора:

Правильно подобранный материал конструкций и утеплителей в соответствии с климатическими особенностями местности и условиями эксплуатации дома.
Ряд мер, принимаемых для снижения теплопотерь. Это могут быть, например, засыпка пеностекольным щебнем грунта под фундамент, чтобы исключить уход тепла в грунт, монтаж кровельных панелей с герметичной стыковкой со стенами, специальных панелей для внутренней теплоизоляции, тепловых окон.
Использование эффективных систем обогрева, в том числе дополнительных теплогенераторов, как, например, солнечных, ветровых, рекуператоров и проч.

Современные солнечные батареи покрывают основные потребности в электроэнергииИсточник город-мичуринск.рф

В системе малоэтажного частного строительства с точки зрения энергосбережения и сохранения комфортного тепла в доме преимущество у фахверковых инновационных технологий. В частности, компания Intech применяет такие разработки, как каркас из клееного бруса, места стыковки в котором тщательно рассчитаны и имеют максимальную зарезку стыков. Это полностью исключает продувание, а также особые комплексные утепляющие панели, устанавливаемые на специальные элементы крепежа.

Сочетание экологически чистых материалов вкупе с многослойным способом создания утепления позволяет добиться энергоэффективности жилища практически при любом климате. При этом паропропускная способность панелей обеспечивает здоровый микроклимат помещения, сохраняя в нем тепло и свежий воздух круглые сутки.

Терморегуляторы на радиаторы отопления

Варианты отопления частного дома не ограничиваются комбинацией котел + радиаторы, и все же в большинстве случаев радиаторы используются. Установка терморегуляторов позволяет сэкономить до 20% тепла.

Термостаты (или термостатические датчики) устанавливаются непосредственно на батарею и работают по принципу:

фиксируется окружающая температура,
если она выше требуемого – ограничивается подача тепла в помещение.

Термостат состоит из двух частей: термоголовка и клапан, которые соединены между собой. Термоголовка воспринимает температуру и при ее превышении относительно установленной перекрывает клапаном подачу теплоносителя. Для определения температуры термоголовка заполнена термочувствительной средой (жидкостью или газом), которая при повышении температуры расширяется и давит на клапан, при снижении – наоборот, пропускает больше тепла.

Суть устройства – не обогревать помещение больше необходимого. Это позволяет экономить тепло и обеспечивать стабильный температурный режим, что в свою очередь повышает степень комфорта проживающим.

Для корректной работы термостата его нельзя устанавливать неподалеку от источника тепла (горячие трубы и пр.), на сквозняке, под массивным подоконником, под тяжелыми шторами или декоративными элементами, срывающими батарею. И, кстати, разнообразные решетки, призванные скрыть радиатор, шторы и мебель, перекрывающая доступ теплого воздуха от батареи, приводит к большему расходу тепла.

Существуют термостаты, измеряющие воду и регулирующие таким образом температуру подаваемой в систему воды. Суть их работы – та же.

Выбор термостатов достаточно велик: с выносным температурным датчиком, внешним регулятором, программируемые, с защитой и пр.

Об установке и принципе работы термостата смотрите видео:

Системы инфракрасного обогрева

Принцип работы приборов инфракрасного обогрева любой конструкции заключается в том, чтобы преобразовать электроэнергию в тепловую, выдав последнюю в виде инфракрасного излучения. С помощью этого излучения аппарат нагревает все поверхности, находящиеся в зоне его действия, а потом от них прогревается воздух в помещении. В отличие от конвективного, такое тепло не оказывает влияние на самочувствие человека и в этом отношении считается оптимальным вариантом.

Новинками на современном рынке, набирающими все большую популярность, считается 2 вида инфракрасных систем:

длинноволновые потолочные обогреватели;
пленочные напольные системы.

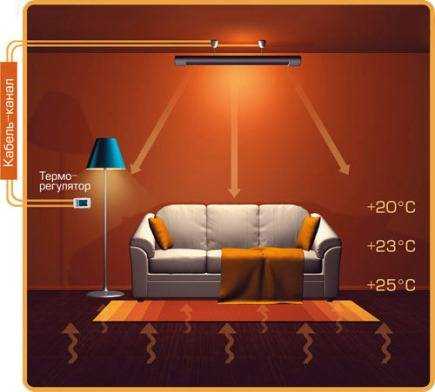

В отличие от привычных нам обогревателей типа UFO длинноволновые излучатели не светятся, так как их нагревательные элементы работают по другому принципу. Алюминиевая пластина нагревается прикрепленным к ней ТЭНом до температуры не более 600 ºС и выдает направленный поток инфракрасного излучения с длиной волны до 100 мкм. Прибор с пластинами подвешивается к потолку и осуществляет нагрев поверхностей, расположенных в зоне его действия.

На самом деле подобные энергосберегающие системы электрического отопления дадут в помещение ровно столько тепла, сколько затратили энергии из сети. Только сделают это иным путем, через излучение. Человек может ощущать тепловой поток, лишь находясь прямо под нагревателем.

Для поднятия температуры воздуха в комнате подобным системам, в отличие от конвективных, требуется много времени. Это неудивительно, ведь передача тепла идет не напрямую воздуху, а через посредников – полы, стены и другие поверхности.

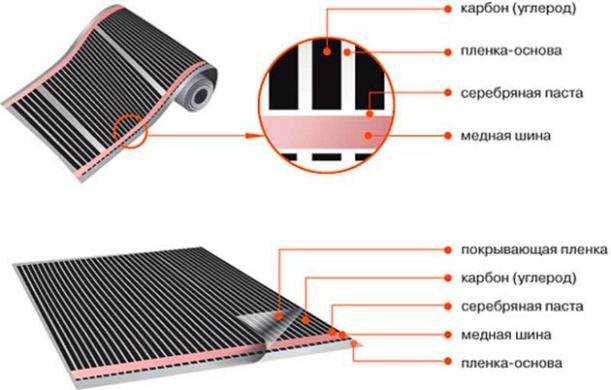

Посредники используют и напольные системы отопления ПЛЭН. Это 2 слоя прочной пленки с греющим элементом из углерода между ними, для отражения тепла вверх нижний слой покрыт серебряной пастой. Пленка укладывается на стяжку или между лагами под напольное покрытие из ламината или других материалов. Это покрытие и служит посредником, система сначала прогревает ламинат, а от него тепло передается воздуху помещения.

Получается, что напольное покрытие преобразует инфракрасное тепло в конвективное, — на это также требуется время. Так называемое энергосберегающее отопление дома с помощью пленочных теплых полов обладает все той же эффективностью – 99%. В чем же тогда реальное преимущество таких систем? Оно заключается в равномерности обогрева, при этом оборудование не занимает полезное пространство комнаты. Да и монтаж в этом случае не сравнить по сложности с водяным теплым полом или радиаторной системой.

Эффективное применение солнечных коллекторов

Для использования этой технологии с высокой эффективностью потребуется соблюдать некоторые рекомендации:

Солнечное отопление использовать в качестве основного можно только в тех регионах, где на протяжении месяца бывает около 20 солнечных дней. В противном случае потребуется установить резервную отопительную систему.
Размещать коллекторы нужно на максимально доступной высоте так, чтобы на них падало как можно больше солнечных лучей, а их поток был равномерным на протяжении светового дня.
Трубы для соединения коллекторов с теплообменником необходимо изолировать, чтобы минимизировать энергопотери.

Как вам статья?

Мне нравитсяНе нравится

Современные энергосберегающие системы отопления: передовые технологии

Современные отопительные установки должны экономить и деньги, и энергию. Поэтому каждое инновационное средство создают, учитывая эти условия.

Для отопления дома можно использовать различные источники энергии. Среди них топливо, газ и электричество (электроотопление) – самые популярные.

Рассмотрим передовые технологии, которые могут прийти на замену традиционным источникам энергии:

Гелиосистемы (геотермальные системы). Они позволяют использовать солнечную энергию для отопления. С каждым годом гелиосистемы набирают большую популярность и становятся все доступнее и разнообразнее. Это перспективная технология энергосбережения.
Тепловые панели. Также очень эффективное средство экономии энергии. Эти панели просты в использовании, безопасны и функциональны. Они не боятся воды и пыли и могут стать неплохой частью интерьера.
ПЛЭН. Энергоэффективное отопление системы ПЛЭН способно заменить как газ, так и электричество. Данные нагреватели работают за счет инфракрасного излучения, но они абсолютно безвредны и безопасны.

Каждое описанное выше инновационное средство энергосбережения просто в использовании, несмотря на некоторую разницу в цене и физические параметры. При желании любую выбранную систему можно установить своими руками.

Новинки на рынке систем отопления появляются не часто, поэтому не стоит переживать из-за возможного устаревания выбранного вами средства.

Как установить индивидуальное отопление в многоэтажном доме?

Ничего удивительного, что все больше людей думает об альтернативе – переходе на персональное отопление в многоэтажном доме. Жители многоэтажных домов неспроста знают, насколько несовершенной может быть централизованная обогревательная система. Во многих советских домах она не менялась и часто не ремонтировалась с момента заселения первых жильцов. Но переход на автономный обогрев нуждается не только в денежных и временных затратах, но и в правильном оформлении нужной документации.

Отличительные свойства персональной отопительной системы

Любой человек может установить персональную обогревательную систему, поэтому должен понимать ответственность за ее безопасную работу. Также придется выделить немало средств на момент монтажа системы. Но не стоит переживать, ведь окупаемость этого процесс происходит в короткие сроки.

Индивидуальное отопление квартиры, если оно профессионально проведено, обладает большим преимуществом в сравнении с привычным централизованным отоплением: она функционирует без сбоев. Благодаря этому комнаты хорошо нагреваются вне зависимости от погоды за окном

Важное условие правильной работы – грамотно выбранная мощность котла и установка батарей в тех местах, в которых потери тепла самые большие

Более того, переход на персональное отопление в квартире многоэтажки позволяет:

самим устанавливать микроклимат в помещениях. Такая возможность помогает уменьшить расходы на обогрев. Если вы уходите из дома на долгое время, то можно установить систему для экономии. Есть системы с удаленным управлением, которые можно контролировать методом СМС сообщений;
снизить эксплуатационные расходы. Это получается за счет установки газового индивидуального отопления в квартире. В такой ситуации необходимо выбирать современные конденсационные газовые котлы или устройство с модульной горелкой. Таким образом, вы уменьшите затраты энергоносителя до оптимального состояния;
организовать горячее водоснабжение. Современные системы персонального отопления в многоэтажном доме оборудованы котлом со вторым контуром для горячего водоснабжения. Обычно последний работает в автономном режиме. Вы можете подогревать воду даже в теплое время.

Кроме больших денежных вложений, владелец квартиры, который решил установить персональную обогревательную систему, должен грамотно оформить все документы. Иначе он столкнется с судебным разбирательством с дальнейшим наказанием.

Как устроена система плинтусного отопления

Принцип обогрева

Эта отопительная система разделяется по виду теплоносителя на водяную и электрическую. Если рассматривать первый вариант, то для него характерен совершенно иной подход к созданию отопительных приборов. В основе же всей системы лежит несколько узлов:

Радиаторный блок.
Коллектор распределения теплоносителя.
Специальные кислородонепроницаемые пластиковые трубки, которые вставляются в гофрированные шланги из сшитого полиэтилена.

Радиатор — это 2 соединенные между собой медные трубки диаметром 13 миллиметров. На них закрепляются алюминиевые или латунные ребра, и все это закрывается алюминиевым коробом. Конструкция достаточно проста, а все элементы, изготовленные из цветных металлов, обладают длительным сроком эксплуатации и высоким показателем теплоотдачи.

Интересна конструкция самого короба. Состоит она из трех элементов, полученных методом штамповки. Короб имеет стандартные размеры, где ширина — 28 миллиметров, а высота — 140 миллиметров. То есть это достаточно компактный отопительный прибор. Крепление теплообменника внутри корпуса производится с помощью специально установленных на задней стенке держателей.

Коллектор такой отопительной системы представляет собой 2 горизонтальные трубы, которые снабжены всей необходимой запорной арматурой. Это отсечные вентиля, сливные краны, воздухоотводчики и термометры. То есть это полноценный прибор для распределения теплоносителя. Кстати, верхняя труба в гребенке — это магистраль подачи горячей воды в систему отопления. Нижняя труба — приемник воды из обратки. Коллектор может быть изготовлен из стальных или пластиковых труб.

Теперь несколько слов о трубках, которые используются в качестве магистралей разводки теплоносителя по системе отопления. Их две — внутренняя гладкая и внешняя гофрированная. Никаких креплений между двумя трубками нет, просто одна вставлена в другую. Первая играет роль магистрали, а вторая — туннеля, потому что вся соединительная система будет закладываться в пол. И если необходимо будет заменить внутреннюю трубку, ее просто вытягивают из внешней, а вместо нее вставляют новую. И при этом не придется вскрывать полы, так что ремонтный процесс максимально упрощен.

Плинтусные радиаторы

Есть некоторые ограничения, которые нужно учитывать при работе плинтусного отопления. Температура теплоносителя должна быть не больше +85С, а давление — не больше трех атмосфер. Это требование обусловлено техническими свойствами сшитого полиэтилена. Под действием более высоких показателей он просто придет в негодность

Но если необходимо установить плинтусное отопление в городской квартире, где теплоноситель в сети имеет показатели до +95С и 9 атмосфер, следует принять меры предосторожности. К примеру, вместо пластиковых трубок использовать металлопластиковые или медные

Можно установить более мощный коллектор с дополнительным теплообменником, который будет снижать и температуру, и давление.

В настоящее время подобные системы оборудуются различными приборами и автоматикой, которые будут отвечать за безопасность работы и эффективное распределение температуры по всем помещениям дома. Дополнительно могут применяться циркуляционный насос, термостаты, сервоприводы, термометры, манометры и прочее. То есть можно организовать современный тип отопительной системы.

Электрическое плинтусное отопление

Плинтусные электроконвекторы

По внешнему виду отличить электрическую систему от водяной практически невозможно. Это все тот же алюминиевый короб, который нагревается от тех же медных трубок. Правда, подводящих трубок не видно. А вот внутреннее наполнение совершенно другое. В верхней трубке размещается электрический кабель, подающий ток. Кабель хорошо заизолирован с помощью силиконового наполнителя. В нижней трубке установлен тепловой кабель в виде воздушного ТЭНа. Мощность одного погонного метра ТЭНа составляет 200 ватт.

Устанавливать такие радиаторы проще простого, а для подключения к сети переменного тока потребуется обычная розетка. Если правильно рассчитать мощность одного электрического радиатора и взять нужную длину нагревательного элемента, то можно одной такой батареей отапливать небольшое помещение.

Выбор радиатора

При выборе радиатора основное, на что требуется обратить внимание – это:

материал изготовления;
тепловая мощность.

Материалы. По мнению специалистов, для жильцов многоквартирных домов лучшим вариантом являются биметаллические радиаторы. Благодаря прочности такого отопительного прибора можно избежать проблем, возникающих в случае перепада давления в теплосети.

Если дом частный и в нем обустроена автономная отопительная система, владелец недвижимости может полностью контролировать функционирование оборудования, поэтому отличным вариантом будут недорогие по стоимости и внешне привлекательные алюминиевые радиаторы.

Когда эстетическая составляющая для помещения неважна, обычно предпочтение отдается самодельным регистрам. Неплохим и недорогим вариантом являются стальные конвекторы.

Тепловая мощность прибора. Комфорт в доме или квартире может обеспечить только наличие определенного количества радиаторов, суммовая мощность которых гарантирует эффективный обогрев. Наиболее простой расчет данного параметра рассчитывают по формуле: на кубометр объема требуется 40 ватт тепловой энергии.

Но в результате получается только базовое значение, для которого применяют поправочные коэффициенты:

для южных регионов – это 0,7 — 0,9;
для северных территорий страны — 1,3-2,0;
для частных домов поправка равна — 1,5;
торцевая квартира или комната в зависимости от материала изготовления и толщины стен требует применить коэффициент — 1,2 — 1,3.

При наличии окон к расчетной тепловой мощности добавляют по 100 ватт на каждый оконный проем и по 200 ватт на дверь, выходящую на улицу. Таким образом, комната с одним окном (размером 4х5х3 метра) в частном доме Якутска нуждается в тепловой мощности, равной:

(4х5х3х40+100)х1,5х2 = 7200 ватт.

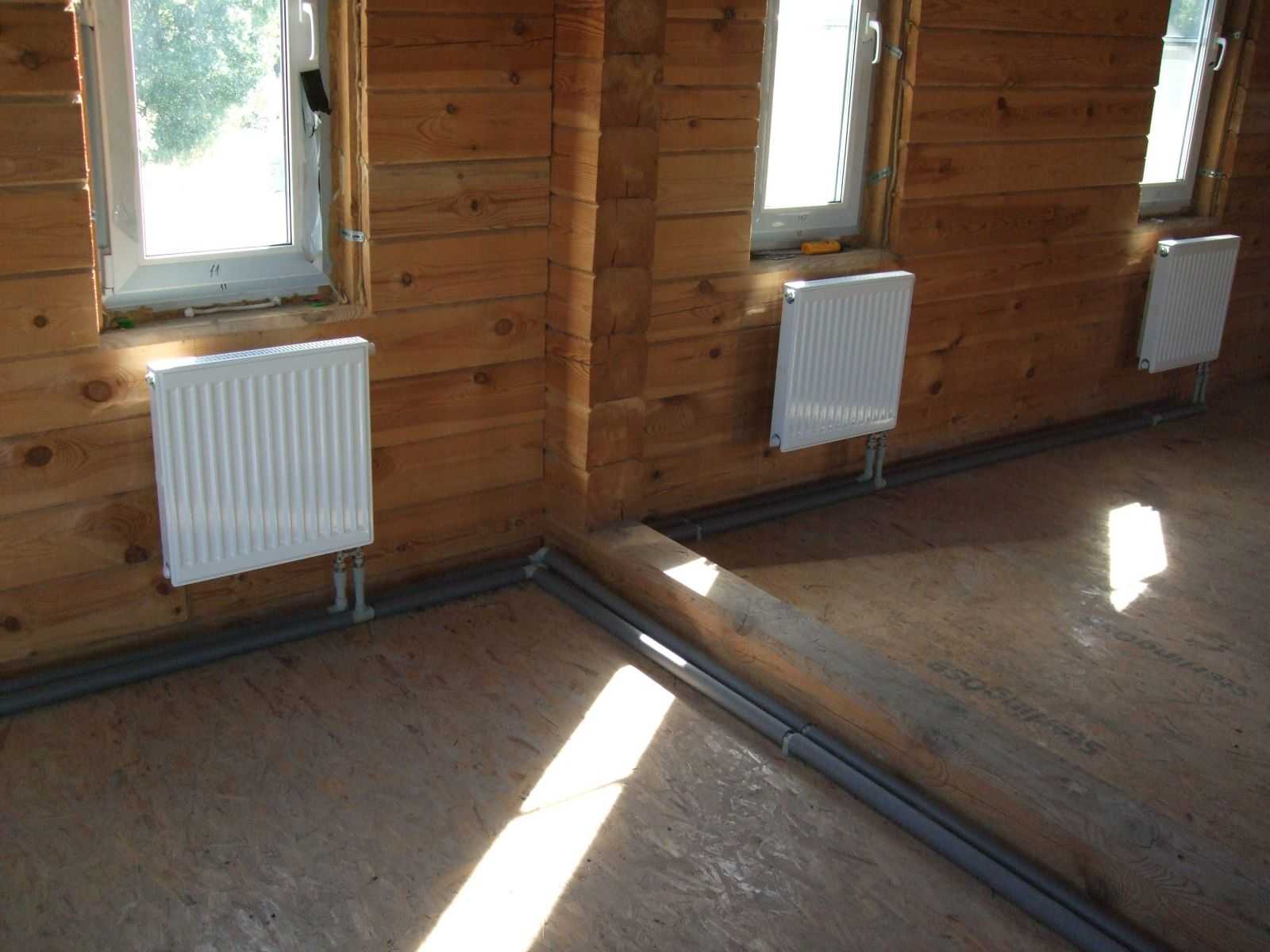

Зная потребность в тепле, можно высчитать необходимое количество секций радиатора. Мощность одного элемента всегда указывается в технической сопроводительной документации, прилагаемой к продукции производителем. В среднем данная величина для алюминиевой секции составляет 200 ватт, для биметаллического изделия – 180 ватт, а для чугунной секции -160 ватт (подробнее: «Какая тепловая мощность чугунных радиаторов отопления»). Так для помещения в Якутске потребуется 7200:200 = 36 секций, которые делят на несколько радиаторов.
