Зачем нужна буферная ёмкость для системы отопления дома

Предназначение обвязки ТТ котла

Правильно выполненная обвязка твердотопливного котла имеет ряд преимуществ:

1. В системах с естественной циркуляцией будет обеспечено равномерное его движение по всем трубам. Во всем, что связано с принудительной циркуляцией — за движение теплоносителя отвечает циркуляционный насос.
2. Работа становится более безопасной — это особенно актуально в случаях, когда давление воды в системе резко повышается. Если не принимать никаких мер по устранению этой проблемы, то котел и непосредственно сама обвязка могут повредиться. А если в этот момент рядом с прибором будут находиться люди, то пострадать могут и они.
3. Происходит удаление воздуха из системы. Это очень важная функция, т.к. воздушные пробки в трубах могут стать причиной того, что какой-либо участок радиатора не прогреется и останется холодным. А это значит, что тепло по помещению будет распределяться неравномерно.

Базовые принципы подключения твердотопливного агрегата

Рассматривая, как правильно подключить твердотопливный котел, необходимо обратить внимание на базовые элементы обвязки, обеспечивающие безопасность функционирования теплогенератора. Речь идет о группе безопасности и смесительном узле. Группа безопасности, в состав который входит манометр, а также предохранительный клапан и воздухоотводчик, смонтированные на одном коллекторе, устанавливается непосредственно на выходном патрубке котельного агрегата

Манометр помогает следить за давлением в системе, воздухоотводчик служит для удаления воздушных пробок, а предохранительный клапан сбрасывает излишки пароводяной смеси, когда давление превышает заданные параметры

Группа безопасности, в состав который входит манометр, а также предохранительный клапан и воздухоотводчик, смонтированные на одном коллекторе, устанавливается непосредственно на выходном патрубке котельного агрегата. Манометр помогает следить за давлением в системе, воздухоотводчик служит для удаления воздушных пробок, а предохранительный клапан сбрасывает излишки пароводяной смеси, когда давление превышает заданные параметры.

Смесительный узел на основе трехходового клапана с термоголовкой устанавливается совместно с байпасом (перемычкой), соединяющим трубу подачи и обратки, за счет чего формируется малый циркуляционный контур.

Работает система, предохраняющая котел от конденсата и температурного шока, по следующей схеме:

1. Пока топливо разгорается, клапан перекрывает поток остывшего теплоносителя из большого контура системы отопления. В результате циркуляционный насос гоняет по малому кругу ограниченный объем теплоносителя.
2. На трубе обратки установлен датчик, соединенный с термоголовкой трехходового клапана. Когда теплоноситель в обратном трубопроводе нагревается до 50-55 градусов, термоголовка срабатывает и нажимает на шток клапана.
3. Клапан плавно приоткрывается и остывший теплоноситель начинает понемногу поступать в рубашку котла, смешиваясь с нагретым из байпаса.
4. Когда все радиаторы прогреваются и температура обратки повышается до безопасных для котла значений, трехходовой клапан перекрывает байпас, полностью открывая проход потоку теплоносителя по обратному трубопроводу.

Базовая схема подключения твердотопливного котла к отопительной системе максимально проста и надежна, монтаж обвязки можно выполнить самостоятельно.

Важно знать, как подключить твердотопливный котел с использованием полимерных труб, чтобы избежать распространенных проблем:

• Полимерные трубы небезопасно использовать для обвязки котла – они могут не выдержать аварийного повышения температуры и давления. Поэтому обвязку рекомендуется выполнить сталью или медью, а полимерные трубы подсоединять уже к коллектору, распределяющему теплоноситель по отопительным контурам. В крайнем случае, металлическую трубу монтируют только между подающим патрубком котла и группой безопасности.
• Использование толстостенной полипропиленовой трубы для обратного трубопровода на участке между трехходовым клапаном и патрубком котла приводит к тому, что накладной температурный датчик реагирует на нагрев теплоносителя с заметным запозданием. Лучше установить металлическую трубу.

Подключение твердотопливной установки с гидрострелой

Насос для системы отопления с принудительной подачей теплоносителя устанавливается на трубу обратки между трехходовым клапаном и котлом. Такое расположение позволяет ему обеспечить циркуляцию воды или антифриза по малому кругу. Ставить циркуляционный насос на трубу подачи нельзя, поскольку устройство не рассчитано на работу с пароводяной смесью, которая образуется при перегреве теплоносителя. Остановка насоса ускорит или спровоцирует взрыв отопительного котла, поскольку в него перестанет поступать остывший теплоноситель.

Как удешевить обвязку

Базовая схема подключения твердотопливного котла предусматривает использование трехходового смесительного клапана, оснащенного термоголовкой и накладным датчиком. Это оборудование достаточно дорого стоит, и его можно заменить более дешевым вариантом – трехходовым клапаном с вмонтированным термостатическим элементом. Такое устройство отличается фиксированной настройкой – клапан срабатывает, когда температур среды достигает 55 или 60 градусов (в зависимости от модели).

Установка клапана, поддерживающего фиксированную температуру, снижает финансовые затраты на монтаж защиты твердотопливного агрегата от конденсата и термических перепадов. Теряется возможность гибко управлять температурой теплоносителя, отклонения от заданного значения могут достигать 1-2 градусов, но это не является критичным.

Биотопливо как альтернатива традиционному отоплению

Одним из эффективных и доступных способов обогреть загородный дом служит котел, работающий на биологически чистом топливе. Этот вид альтернативного отопления использует для своей работы отходы производства – шелуха сельскохозяйственных культур, щепа, опилки и другие побочные продукты деревообрабатывающей промышленности.

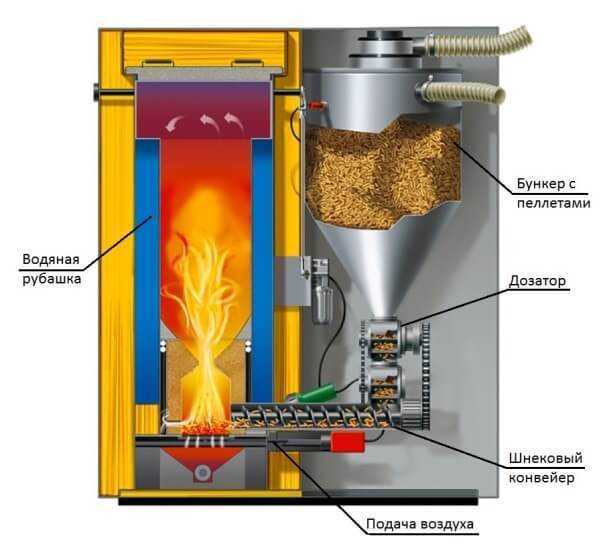

Котлов, работающих на пеллетах, существует много. Есть возможность автоматизировать процесс подачи топлива, чтобы все происходило без участия хозяина

Из различных отходов делают плотные спрессованные гранулы небольшого размера – пеллеты, которые сжигаются в котлах. По сравнению с обычными дровами такое топливо горит дольше и позволяет получить больше тепла. Также, делают крупные плотные брикеты из различного рода отходов растительного происхождения. Такое спрессованное топливо позволяет получить в 2-4 раза больше тепловой энергии. Его теплотворная способность составляет до 5,0 кВт×ч/кг.

Пеллеты, в отличии от брикетов, имеют значительно меньший размер. Они применяются в автоматизированной системе отопления. Брикеты же, более эффективны, но обладают большим размером

Для газового котла можно использовать биогаз. Его несложно получить в процессе гниения органических отходов. Для этого потребуется соорудить достаточно объемный резервуар, поместить в него отходы, предусмотреть установку для их перемешивания. Под воздействием воздуха и бактерий будет происходить процесс гниения и выделение газа. Предстоит установить трубопровод для сброса отработанного материала. Также, для сбора газа в специальные резервуары, его очистки и перемещения в систему отопления, нужно использовать соответствующие приспособления.

Экологически чистый способ отопления, использующий альтернативный источник получения тепла – водородный котел. В основе его работы лежит реакция взаимодействия молекул водорода с кислородом, в процессе которой выделяется огромное количество тепла. Этот вид отопления требует соблюдения правил эксплуатации и техники безопасности.

Принцип работы водородного котла основан на химической реакции между водородом и кислородом, в результате чего выделяется много тепла и никаких вредных веществ. Но нужно соблюдать правила безопасности

Основной недостаток – высокая стоимость фабричного оборудования. Выходом из сложившейся ситуации является оборудование водородной системы отопления своими силами. Для ее работы потребуется постоянное подключение к источникам электроэнергии и воды, водородная горелка, водородный генератор, катализаторы и сам котел. Тепло, полученное в результате химической реакции, поступает в теплообменник, а в качестве отходов – простая вода.

Расчёт теплоаккумулятора для отопления и особенности его выбора

Объём ёмкости буферного накопителя находится в прямой зависимости от мощности твердотопливного котла. На практике, это выражается следующим образом. Объём бака должен быть такой, чтобы имеющийся в нем теплоноситель полностью нагревался до расчетной температуры за время одной загрузки топлива. Учитывая, что время эффективного нагрева классического твердотопливного котла составляет порядка 3-4 часов. Такой режим работы позволяет сократить количество загрузок до 1-3 как в сутки, что обеспечивает КПД близкий к максимальному.

Выполним расчет теплоаккумулятора на примере частного коттеджа площадью 150 м2. При достаточно эффективном утеплении сооружения, при температуре окружающей среды -30°С теплопотери такого дома могут достигать 15 кВт/ч. В сутки теплопотери составят около 360 кВт/ч.

При условии отопления дома сухими березовыми дровами, имеющими выход тепловой энергии 3,8 кВт/ч/кг. Общие суточные затраты топлива могут составить 95 кг. При условии, что объем топки среднего по размерам котла составляет около 50 л в неё можно свободно загрузить 30 кг дров. Что даст 114 кВт/ч тепловой энергии. Это значит, что в сутки необходимо выполнить три полные загрузки.

Для упрощения расчетов принимается, что на 1 кВт мощности котла необходимо 18-23 л воды в аккумулирующем баке. При условии, что вся тепловая энергия, которую обеспечивает котел, используется только для нагрева теплоносителя в баке его объем должен составлять 1,5 тонны. Исходя из практики, твердотопливный котел для обеспечения системы отопления с одновременным нагревом воды в аккумуляторе должен иметь избыточную мощность. Если обычно системы отопления принимается 1 кВт на 1 м2, в сочетании с буферной емкостью мощность должна быть увеличена 25-30% и составлять 20-25 кВт.

Если твердотопливный котёл определенной мощности уже имеется, то расчетный объём бака необходимо сокращать на треть. Таким образом, она составит для данного дома 1000л.

Принимаем теплоотдачу котла на одной загрузке равную 38 кВт/ч. (3 часа работы на березовых дровах (30кг) 114 кВт/ч.). Из них на поддержание системы отопления дома уходит около 15 кВт/ч, а на нагрев теплоносителя в баке остальные 23 кВт/ч. Соответственно, буферная емкость объёмом 1000 л будет нагреваться до плановой температуры на протяжении 2,8 часа, что соответствует продолжительности одной загрузки.  Следовательно, объём бака буферной емкости подобран правильно.

После того как котёл погаснет температура теплоносителя из бака будет достаточно для обеспечения комфортного уровня температуры в помещениях на протяжении 3-4,5 часов. То есть одной загрузке котла в сочетании с буферной емкостью достаточно на 6-7,5 часов. Это означает сокращение количества загрузок топлива на треть при температуре -30°С и вдвое при -10°С.

Что собой представляют комбинированные котлы «дрова-электричество»

Котлы смешанного типа, работающие на твердом топливе и электричестве, – это всегда напольная конструкция, по габаритам соответствующая обычным твердотопливным моделям. Без использования ТЭНов (трубчатых электронагревателей) – это обычные твердотопливные котлы, сжигающие не только дрова, но и уголь, пеллеты, торф, кокс, антрацит. Обвязка, установка и подключение универсальных котлов производится аналогично однотопливным.

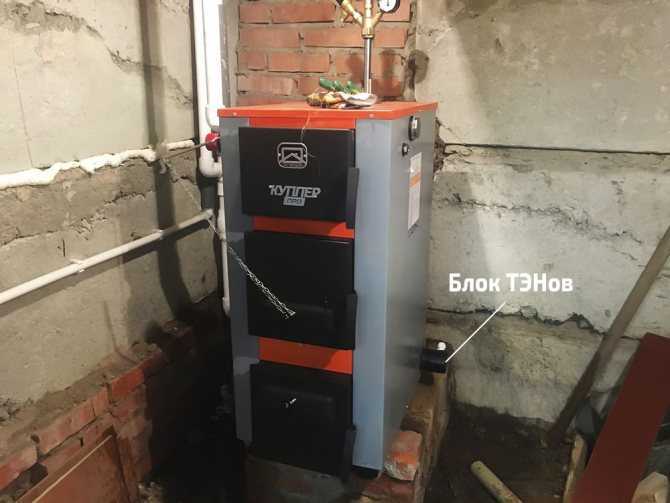

Модель Куппер Практик.

Для чего нужны и как применяются

Отопление электричеством является наиболее дорогим. Однако если использовать его в качестве резервного источника тепла в твердотопливном котле, можно получить больше выгод, чем может показаться на первый взгляд:

• сохранение комфортного уровня температуры после прогорания твердого топлива в течение более длительного срока, например, до утра, если загрузка догорела в полночь;
• сглаживание цикличности твердотопливных котлов, когда на пике горения достигается чрезмерная теплопроизводительность, а между загрузками она сильно снижается. Как следствие, трудно сохранять постоянный комфортный уровень температуры в доме;
• возможность более быстрого нагрева теплоносителя при одновременном использовании дров и электроэнергии;
• серьезная экономия пространства котельной, поскольку для установки двух отдельных однотопливных котлов нужно по крайней мере 6 м2 свободной площади.

В отличие от газово-дровяных моделей, котлы на твердом топливе и электричестве более оправданы, практически не отличаются по стоимости от обычных твердотопливных аналогов.

Однако если есть финансовые возможности, а место в котельной не ограничено, мы рекомендуем установить два отдельных котла, которые можно подключить параллельно (если система с естественной циркуляцией) или последовательно (если планируется закрытая система отопления с принудительной циркуляцией теплоносителя). На это есть несколько причин:

• функциональность отдельного электрического котла сильно выше, особенно при использовании комнатного термостата;
• блок ТЭНов уменьшает объем топочной камеры в среднем на 5-15 литров, что сказывается на длительности горения одной загрузки;
• КПД ТЭНов при работе после прогорания загрузки снижается на несколько процентов (от стандартных 99%) в виду наличия в топке постоянной тяги. Кроме того, водяная рубашка, в которую помещены трубчатые электронагреватели обычно не отделена слоем теплоизоляции, что добавляет теплопотери через теплообменник (когда нагревательный узел даже бюджетных электрокотлов имеет слой теплоизоляции).

Котлы с длительностью горения одной закладки топлива до 7 суток

Устройство и принцип работы

Котлы со встроенным ТЭНом имеют абсолютно такую же конструкцию, как и классические твердотопливные аналоги, за исключением отведенного в водяной рубашке места под блок ТЭНов, часто это подразумевает уменьшение объема топочной камеры. Блок трубчатых электронагревателей – съемный, нагревательная часть помещена непосредственно в теплообменник, а контакты выведены через отверстие в стенке корпуса котла.

Работают даже 6 кВт блоки от однофазной электросети, управляются с котла, автоматически или с помощью отдельного пульта управления, как в моделях Zota и Теплодар Куппер.

Алгоритм работы прост:

1. При растопке дровами или углем котел работает как и любой другой твердотопливник. Уровень тяги и температуры поддерживает механический терморегулятор.
2. После сгорания загрузки топлива, температура теплоносителя падает и, при достижении критической отметки, датчик температуры подает сигнал блоку ТЭНов.
3. Если во время обогрева ТЭНами загрузить новую порцию твердого топлива, температура теплоносителя поднимется и ТЭНы отключатся.

Так выглядит готовый комплект замены (ПУ, ТЭН и проводка) длякотлов Zota.

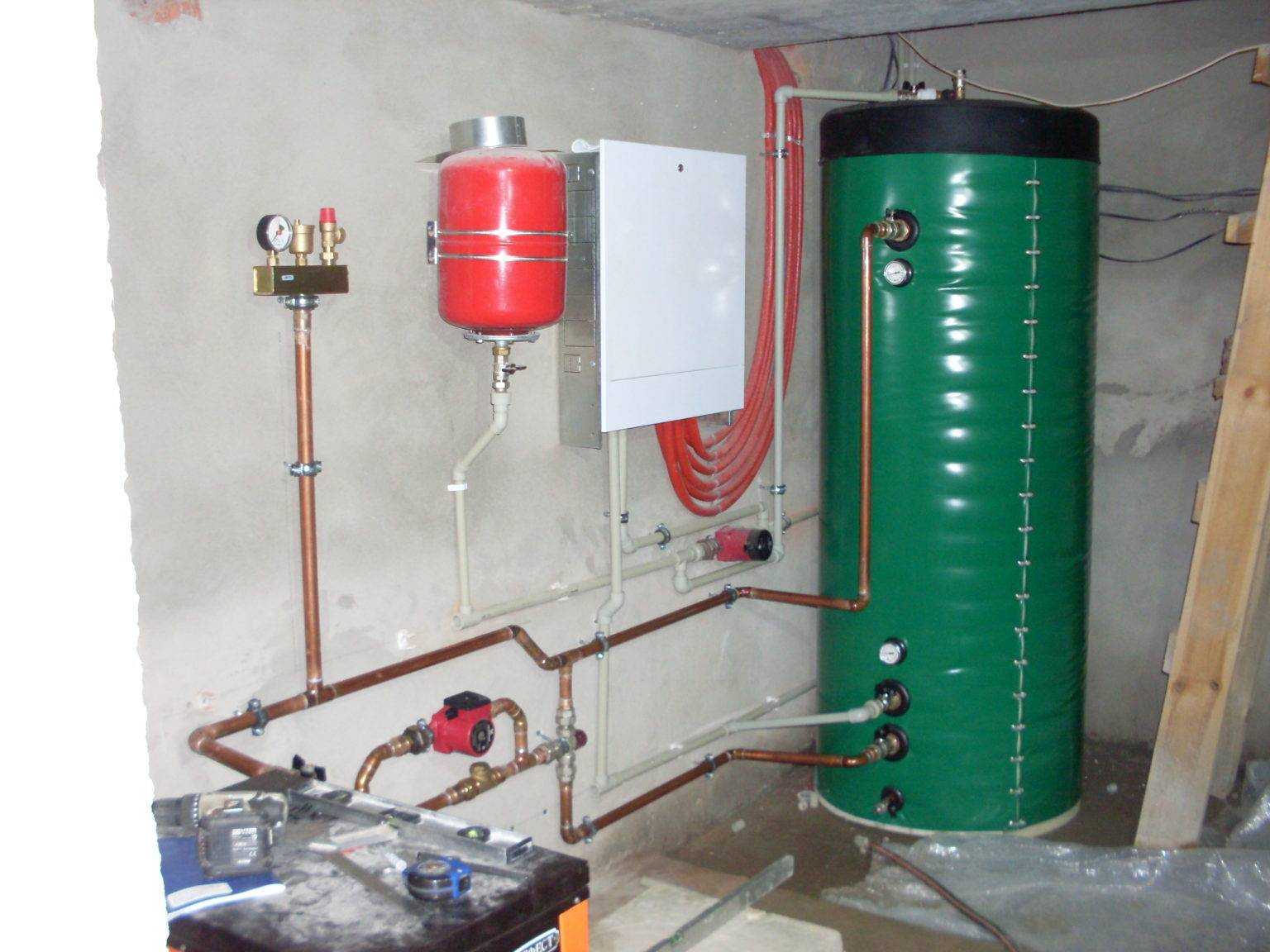

В чем еще польза буферной емкости. Основные преимущества

Помимо своего прямого назначения, накопитель горячей воды выполняет целый ряд других, не менее полезных функций. Отопительные агрегаты, работающие на твердом топливе, как правило, имеют различные стадии горения. Это момент розжига, интенсивное горение и соответственно, процесс затухания. На второй стадии, во время интенсивного горения котел вырабатывает максимальное количество тепловой энергии, больше, чем необходимо для обогрева. В начальной и в конечной стадии, когда топливе только начинает гореть или заканчивается, нагревательные приборы далеки от своей номинальной мощности.

Подобный режим работы твердотопливных аппаратов без дополнительного оборудования обычно вызывает ряд бытовых неудобств. О том, что возможны перепады с температурой теплоносителя в отопительном контуре уже было сказано.

При отсутствии теплоаккумулятора, когда в доме интенсивно используется горячая вода на бытовом уровне, проблем не избежать. Буферная емкость, как раз призвана устранять возникающие перепады с обогревом жилых помещений и обеспечивать нормальную работу системы ГВС.

Преимущества использования накопителя очевидны, и зная о них, вы уже не будете скептично смотреть на громоздкий бак, стоящий в вашей котельной. Монтаж буферной емкости в системе домашнего отопления дает следующие преимущества:

• работа нагревательных агрегатов на твердом топливе в экономичном режиме;
• увеличение временных промежутков между загрузками топлива в котел;
• возможность использовать отопительные приборы летом для работы системы ГВС;
• техническая возможность использовать нагревательные агрегаты большой мощности в помещениях с низкой теплопотерей;
• простая и понятная конструкция устройства не требует специального обслуживания и отличается длительными сроками эксплуатации;
• статичное состояние устройства, не создающее бытовых неудобств;

Монтаж емкости достаточного объема позволяет осуществить установку в жилых помещениях других отопительных приборов.

*Оценивая преимущества, которые дает системе отопления установка буферной емкости, не стоит забывать о безопасности.

Для любых нагревательных приборов основной опасностью является перегрев. Работающий котел на твердом топливе постоянно нуждается в контроле. Большая инерционность оборудования этого типа часто становится причиной перегрева, в результате чего агрегат может выйти из строя, а в худшем случае, привести к крайне неприятным последствиям. Накопитель горячей воды легко устраняет эту проблему, снимая избыточную нагрузку на обогревательный прибор.

Изготовление бака-теплоаккумулятора своими руками

Теплоаккумулятор по форме представляет собой обычный бак, сделать его самостоятельно несложно. Сначала нужно определиться с объемом аккумулятора. Его емкости должно хватить на непрерывную работу системы отопления дома между двумя загрузками топлива – в случае твердотопливного котла либо на работу котла только в ночное время суток – в случае электрокотла.

На практике установлено, что для достаточного обогрева 100 м2 помещений необходим теплоаккумулятор емкостью не менее 1,4 м3. Величина эта рекомендуемая, окончательный объем бака подбирается для каждого случая отдельно.

Читать также: Группа безопасности для отопления: установка группы безопасности

Выбор конструкции

Тепловые аккумуляторы бывают двух видов:

• С теплообменником – внутри бака размещается теплообменник в виде спирали из нержавеющей (или медной) трубки, которая подключена напрямую к котлу, в результате чего теплоноситель котла перемещается по отдельному контуру и за счет этого нагревается вода;
• Без теплообменника – теплоноситель в котле и системе отопления один и тот же.

Бак с теплообменником используется, когда к тепловому аккумулятору подключается более одного источника тепловой энергии, например, кроме котла подключен еще солнечный коллектор или тепловой насос либо давление в контуре котла недопустимо для системы отопления и т.д.

Читать также: Почему повышается давление в системе отопления

Изготовление бака

Под теплоаккумулятор подойдет любой бак соответствующего объема. Он может быть круглым или прямоугольным, изготовленным из стали или пластика. Но в случае бака из пластика, следует убедиться, что материал способен выдержать высокие температуры теплоносителя, которые могут доходить до 90 °C.

Читать также: Температура теплоносителя в системе отопления: нормы, максимальная и минимальная температура

Если подходящей емкости нет, ее можно изготовить своими руками. Для этого понадобятся:

• Стальной лист, толщиной не менее 2 мм;
• Трубы, фланцы или сгоны (если трубопроводы соединяются на резьбе).

Бак своими руками проще сделать прямоугольной формы. Зная объем аккумулятора, габаритные размеры металлоконструкции можно подогнать под условия помещения, где будет производиться установка.

Процесс изготовления теплоаккумулятора своими руками производится в следующей последовательности:

1. Разметка и резка в размер стального листа;
2. Сварка металлоконструкции бака;
3. Разметка и приваривание отводов и фланцев (сгонов);
4. Зачистка сварочных швов;
5. Проверка на герметичность, нужно заполнить бак водой и внимательно осмотреть сварочные швы на отсутствие утечек.

При изготовлении теплоаккумулятора своими руками обязательно нужно предусмотреть ремонтный люк, позволяющий очищать внутреннюю поверхность емкости от отложений и накипи, а также дренажный слив.

Далее нужно сделать теплоизоляцию металлоконструкции бака со всех сторон. В качестве теплоизоляции можно использовать:

• Пенопласт;
• Минеральную вату;
• Любой другой подходящий теплоизолятор.

На тепловом аккумуляторе обязательно должен быть предусмотрен предохранительный клапан. Кроме того, аккумулятор рекомендуется оснастить термометром и запорной арматурой на каждом из отводов, в результате чего облегчается его обслуживание.

Читать также: Балансировочный клапан для системы отопления: принцип работы

Теплоаккумулятор устанавливается в непосредственной близости от котла, чтобы избежать лишних потерь тепла. Установку производить на ровную бетонную поверхность. Доступ к ремонтному люку не должен быть загроможден.

После монтажа теплоаккумулятора подключают его отводы к контуру котла и контуру системы отопления. Аккумулятор, сделанный своими руками, готов к работе.

Читать также: Буферная емкость для отопления: гидроаккумулятор своими руками

Коллекторная обвязка с принудительной циркуляцией

Циркуляционный насос + коллекторы. Это характерное отличие коллекторной системы обвязки.

Насос продвигает по трубам жидкость. К системе отопления подключены коллекторы (так называемые гребенки). Представляют собой патрубки с большим сечением. Имеют один общий вход и несколько выходов для подключения необходимого количества теплоэлементов(например, радиаторы, система теплого пола, полотенцесушитель). Подключаются к подающему и обратному патрубкам системы.

Схемы обвязки отпления

Специфика такого подключения характеризуется отдельной подачей теплоносителя в каждый элемент системы с одинаковой температурой, давлением. Отличается более эффективной регулировкой работы системы обогревательной.

При этом нужно учитывать, что такая обвязка займет много времени, сил, материальных затрат (большой расход труб, финансовые траты).

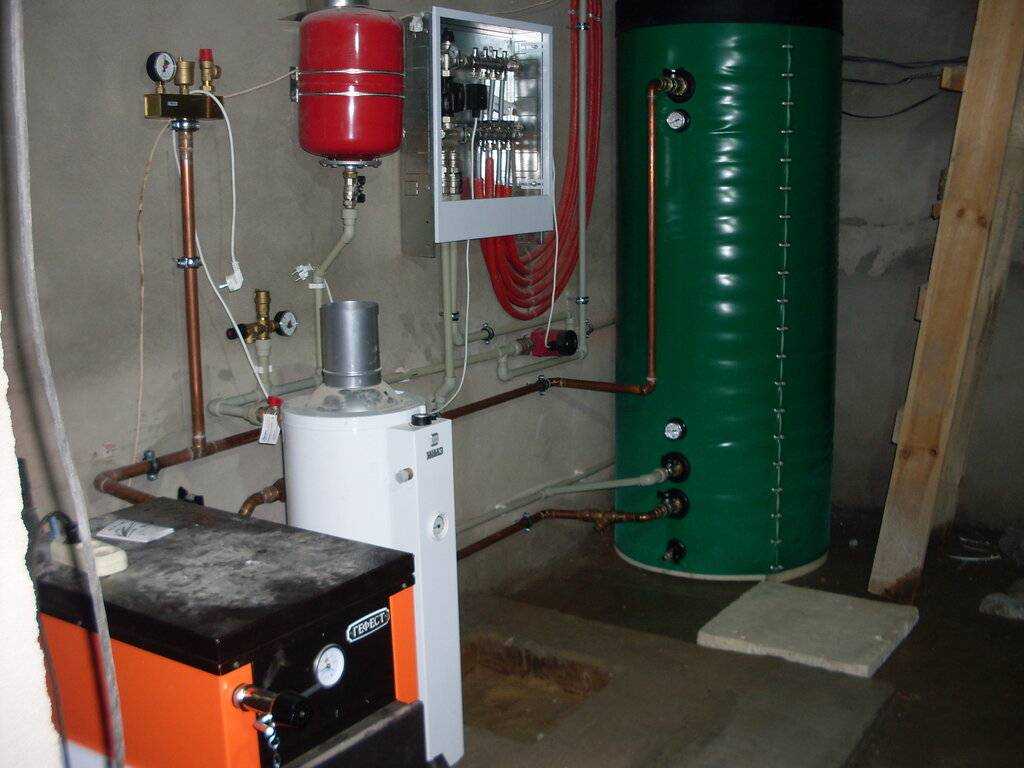

Устройство отопления с ТА

Тепловой аккумулятор (ТА) для котлов отопления – составная часть отопительной системы, работающая на увеличение временного отрезка между циклами подачи топлива в топочную камеру. Конструктивно это герметичная утепленная емкость большого объема, наполненная теплоносителем из системы отопления, который постоянно циркулирует по контуру (контурам). В качестве теплоносителя используются традиционные жидкости – дистилированная вода, антифриз, водно-глюколевые растворы.

Единственная особенность, которую обязательно нужно учитывать при принятии решения о включении в схему ТА – объем отапливаемых помещений. Чем он меньше, тем меньше смысла в установке теплоаккумулятора – мощности котла и нагревательных приборов (радиаторов, батарей) вполне достаточно для обогрева небольших помещений. Как функционирует отопление с тепловым аккумулятором – упрощенная схема подключения:

1. Теплоаккумулятор включается в разрыв между котлом и трубной разводкой, то есть, нагретая в котле жидкость сразу направляется в емкость;
2. Из аккумулятора горячая жидкость перетекает в отопительные приборы посредством трубной разводки;
3. По обратной подаче жидкость снова направляется в аккумулятор, а из него – в котел для нового цикла нагревания.

Принципиальная схема работы отопления с тепловым аккумулятором

Потоки подачи и обратки должны постоянно смешиваться – это условие эффективной работы теплового аккумулятора. Но нагретый теплоноситель поднимается вверх, а остывший – опускается вниз, поэтому сложность обеспечения работоспособности системы заключается в том, чтобы создать такие условия, при которых некоторый объем горячей жидкости опускался на дно аккумулятора для нагрева остывшей жидкости из обратки. Заряженный аккумулятор – это резервуар, в котором весь объем теплоносителя имеет одинаковую температуру.

После сгорания очередной порции твердого топлива котел перестает нагревать воду, и начинает работать ТА. Горячий теплоноситель продолжает двигаться в системе, отдавая тепло и охлаждаясь в батареях. Циркуляция будет продолжаться до тех пор, пока теплоноситель не остынет полностью, или в котел не загрузится новая порция дров или угля.

При наличии системы автоматики критическое охлаждение теплоносителя не допускается, так как подача твердого топлива в системе отопления с твердотопливным котлом контролируется датчиками температуры: при достижении определенного значения, означающего, что котел перестал поддерживать горение, датчик подает сигнал в исполнительную систему, которая открывает задвижку подачи топлива – угля, пеллет или торфа.

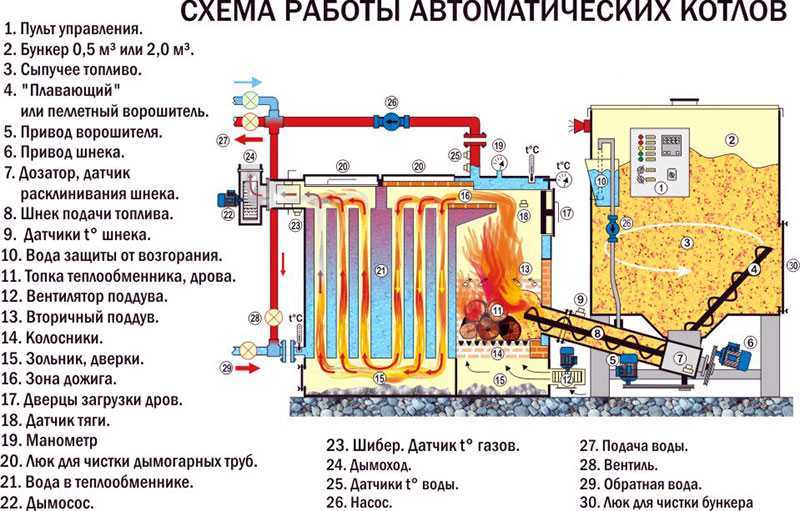

Автоматическая загрузка топлива в твердотопливный котел

Недостатки работы системы отопления с теплоаккумулятором для дачных и садовых домиков с сезонным проживанием:

1. Помещения прогреваются дольше;
2. Из-за маленьких размеров ТА увеличивается объем отопительного контура, поэтому самый дешевый теплоноситель для таких систем – вода. Антифриз и другие синтетические жидкости обойдутся слишком дорого.

Теплоаккумулятор со спиралевидным контуром

Роль таких пассивных спиралей могут выполнять и активные элементы – электрические ТЭНы, которые могут подключаться к электрической сети или быть автономными – работать от энергии солнца (солнечных аккумуляторов). Такой способ нагрева теплоносителя или ГВС считается вспомогательным.

Базовая схема обвязки твердотопливного котла

Для наилучшего понимания процессов, что происходят во время работы теплогенератора, мы покажем на рисунке его обвязку, а затем разберем назначение каждого элемента. В том случае, когда отопительный агрегат – единственный в доме источник тепла, то для его присоединения рекомендуется использовать следующую базовую схему:

Примечание. Базовая схема, где имеется малый котловой контур и трехходовой клапан, представленная на рисунке, обязательна к применению и при совместной работе с другими видами теплогенераторов.

Итак, первым на пути движения теплоносителя от котельной установки встречается группа безопасности. Она состоит из трех деталей, установленных на одном коллекторе:

• манометр – для контроля давления в сети;
• автоматический клапан для сброса воздуха;
• предохранительный клапан.

При работе твердотопливного котла всегда присутствует риск перегрева теплоносителя, особенно на режимах, близких к максимальной мощности. Это связано с некоторой инерцией горения топлива, ведь при достижении требуемой температуры воды или внезапном отключении электричества сразу прекратить процесс не удастся. В течение нескольких минут после прекращения подачи воздуха теплоноситель еще будет нагреваться, в этот момент и возникает риск парообразования. Это приводит к росту давления в сети и опасности разрушения котла или прорыва труб.

Чтобы исключить аварийные ситуации, обвязка котла на твердом топливе обязательно должна включать в себя предохранительный клапан. Он настраивается на определенное критическое давление, чье значение указано в паспорте теплогенератора. Как правило, величина этого давления в большинстве систем равно 3 Бар, при его достижении клапан открывается, выпуская пар и лишнюю воду.

Далее, в соответствии со схемой, для правильной эксплуатации агрегата необходимо организовать малый контур циркуляции теплоносителя. Его задача – не допустить попадание холодной воды из домовой системы отопления в теплообменник и водяную рубашку котла. Это возможно в 2 случаях:

• при запуске отопления в работу;
• когда вследствие отключения электроэнергии останавливается насос, вода в трубопроводах остывает, а потом подача напряжения возобновляется.

Важно! Ситуация с отключением электричества представляет особую опасность для чугунных теплообменников. Резкая подача насосом холодной воды из системы может привести к его растрескиванию и потере герметичности. Если топка и теплообменник изготовлены из стали, то подключение твердотопливного котла к системе отопления через трехходовой клапан защищает их от низкотемпературной коррозии

Явление возникает, если на внутренних стенках камеры сгорания образуется конденсат из-за разницы температур. Смешиваясь с летучими фракциями и пеплом, влага образует слой накипи на стальных стенках, который очень тяжело счищается. При этом металл подвергается коррозии и сокращается срок службы изделия в целом

Если топка и теплообменник изготовлены из стали, то подключение твердотопливного котла к системе отопления через трехходовой клапан защищает их от низкотемпературной коррозии. Явление возникает, если на внутренних стенках камеры сгорания образуется конденсат из-за разницы температур. Смешиваясь с летучими фракциями и пеплом, влага образует слой накипи на стальных стенках, который очень тяжело счищается. При этом металл подвергается коррозии и сокращается срок службы изделия в целом.

Схема работает по такому принципу: пока вода в рубашке котла и в системе холодная, трехходовой клапан позволяет ей циркулировать по малому контуру. После достижения температуры 60 ºС узел начинает подмешивать на входе в агрегат теплоноситель из сети, постепенно наращивая его расход. Таким образом, вся вода в трубах прогревается постепенно и равномерно.
