Система отопления ленинградка: разбираем подключение популярной однотрубной схемы -

Проведение работ

Когда определились со схемой подключения и выбрали материалы, можно приступать к работам по сборке системы.

Они состоят из следующих этапов (на примере вертикального подключения радиаторов):

Подготовка. На этом этапе устанавливают держатели для труб. Если из планируется скрыть в стенах, готовят штробы.
Установка котла. Устанавливают нагревательный котел.
Прокладка основной магистрали. От котла прокладывают два контура труб: верхний и нижний.
В верхнем контуре делаются отводы. Если речь идет о полипропиленовых трубах, то отводы создаются с помощью тройников. Если трубы металлические, то в них проделывают отверстие, куда вваривают байпас меньшего диаметра.
При необходимости в байпасы монтируют краны для перекрытия доступа теплоносителя или регулировки температуры батареи.
К байпасам подключают радиаторы.
К отводу верхнего контура системы подсоединяют расширительный бак.

Все, работы закончены. Можно заполнять систему водой.

Схема отопления Ленинградка – утопия или реальность?

Несколько десятилетий назад для устройства водяного контура применялась только однотрубная разводка или так называемая схема отопления Ленинградка. Такой способ разводки предполагал естественную циркуляцию теплоносителя. Сейчас преимущественно монтируется рассчитанная на применение полимерных труб небольшого диаметра двухтрубная система отопления. Ленинградка отходит в прошлое, хотя некоторые специалисты считают такую разводку не менее рациональной, чем двухтрубная. В чем особенности каждой из этих схем подачи теплоносителя к батареям?

Сопоставим: двухтрубная система отопления / Ленинградка, в чем же отличия?

Разница между двумя типами разводки — в способе подведения/ отведения горячей жидкости. В однотрубном контуре схемы Ленингадка радиаторы подключены к горячему трубопроводу последовательно: теплоноситель выходит из батареи (после циркуляции в обогревателе и произошедшего теплообмена вода/ воздух) по той же трубе, что и подается. Это приводит к постепенному снижению температуры жидкости по мере прохождения контура.

В двухтрубной системе теплоноситель подается к батареям по одной трубе, а отводится – по второй. Смешения горячей жидкости с той, которая уже отдала тепло, здесь не происходит, что позволяет подводить к каждому радиатору теплоноситель примерно одинаковой температуры. Такая система имеет следующие эксплуатационные преимущества:

легко рассчитывать тепловую мощность радиаторов;
возможность регулировать скорость циркуляции в каждой батарее, следовательно — ее тепловую производительность;
возможность применения для монтажа отопительного контура труб небольшого диаметра (20-25 мм);
допустимо прокладывать трубопроводы скрыто (в полу или стенах), без строгого контроля естественного уклона;
допустимо применение недорогих пластиковых труб.

Для успешного функционирования двухтрубного контура необходимы такие условия:

принудительная циркуляция (наличие циркуляционного насоса);
установка закрытого расширительного бачка;
стабильная температура и давление теплоносителя.

Отсюда исходят недостатки двухтрубной системы, главный среди которых – зависимость от электричества, без какого не работает циркуляционный насос. Естественное движение жидкости в двухтрубном контуре происходит крайне медленно, следовательно, при длительно неработающем насосе качество отопления – очень низкое.

Ленинградка или двухтрубная система отопления – какая из схем лучше?

Основное преимущество однотрубной системы, если профессионально смонтирован контур и правильно произведена установка радиаторов отопления, – это энергонезависимость. Схема Ленинградка обеспечивает успешную работу водяного отопления на естественной циркуляции теплоносителя. Это не исключает возможность включения в контур циркуляционного насоса, работа которого ускоряет кругооборот жидкости, что позволяет значительно выровнять температуру на входе в первый и крайний радиатор системы. Даже при длительно не работающем насосе происходит достаточный обогрев помещений.

https://youtube.com/watch?v=XPku9lhd7Vk

Однотрубная система оснащается расширительным баком открытого типа, что значительно увеличивает устойчивость контура к перепадам давления и температуры теплоносителя. По этой причине Ленинградка предпочтительнее, если используемый теплогенератор не может обеспечивать стабильность обозначенных параметров (классические твердотопливные котлы).

Двухтрубная система отопления считается более современной и совершенной, хотя схема разводки Ленинградка не изжила свое, и ее монтаж в некоторых ситуациях – более целесообразен.

Схема отопления Ленинградка: профессиональный монтаж и проектирование

Выяснить на месте, какая система будет функционировать лучше – схема отопления Ленинградка или двухтрубный контур, помогут грамотные теплотехники, работающие в фирме Инсталсис. Мы уже более 12 лет разрабатываем и монтируем инженерные системы под ключ, поэтому нашим сотрудникам не составит труда довести до совершенства отопление Вашего дома, квартиры или предприятия. Звоните, мы решим все Ваши проблемы по сантехнике и отоплению оперативно, качественно и недорого!

ссылкой

121ЛО

5-, 10- и 9-этажные дома серии 121ЛО строят по настоящее время. Потолки здесь достигают 280 см. Балконы есть даже на первом этаже.

Панельная пятиэтажка 121 серии

Планировки в доме удобные. Мало кто их меняет. Да это практически и невозможно, так как межкомнатные стены здесь несущие.

Планировка типовой секции

Максимум, что можно сделать, это задействовать балкон в качестве жилого пространства. Обычно там устраивают зону отдыха или ставят рабочий стол с компьютером.

Несколько вариантов дизайна таких балконов:

У всех серий проблема в плохой шумоизоляции. Но в новых домах вопрос отчасти решён за счёт герметизации внутренних стыков панелей силиконом.

В любом случае при покупке квартиры в доме ленинградской планировки придётся подумать о звукоизоляции стен, потолка и пола.

Adblock detector

Схемы разводки отопительных сетей

Если принято решение соорудить ленинградскую систему отопления частного дома своими руками, существует несколько схем. При выборе определенной разновидности нужно учитывать особенности монтажа, преимущества и недостатки. Комбинированная отопительная система для частного дома

Вертикальная разводка

Вертикальная схема однотрубной системы отопления Ленинградка применяется в небольших двухэтажных домах. Можно использовать контуры атмосферного и закрытого типа с естественным или принудительным движением теплоносителя.

Вертикальные схемы сложнее реализовать, потому что трубопроводы нужно укладывать по верху стен с определенным уклоном для создания тока жидкости. Сначала теплоноситель поступает из котла в расширительный бак, а затем под давлением перемещается по трубопроводам к отопительным агрегатам. Для эффективной работы отопительной системы нагревательное оборудование монтируется ниже уровня радиаторов.

Горизонтальная разводка

Если решено использовать горизонтальную схему однотрубной системы отопления Ленинградка, то она применяется только в компактных домах с одним этажом. Все отопительные приборы монтируются по периметру комнаты вдоль стен.

Составляющие элементы горизонтальных систем с принудительной циркуляцией:

нагревательное оборудование, подключающееся к трубам водоснабжения и канализации;
циркуляционный насос, устанавливаемый на трубопроводе с обраткой;
открытая расширительная емкость с отдельным патрубком для слива теплоносителя с целью защиты от перелива;
отопительные приборы, укомплектованные кранами Маевского;
трубы подачи и отведения;
фильтрующее оборудование устанавливается перед котлом;
шаровые краны для слива теплоносителя и заполнения системы водой.

В системах закрытого типа дополнительно устанавливается группа безопасности, состоящая из предохранительного клапана, манометра и воздухоотводчика. Здесь применяется компенсационный бак закрытого типа с двумя камерами и мембранной перегородкой.

Самотек и принудительная циркуляция

Отопительные сети могут быть с принудительной или гравитационной циркуляцией теплового носителя. Система отопления Ленинградка в частном доме от газового котла или электрического нагревателя бывает только с принудительным током. В противном случае повышается вероятность перегрева теплообменника, завоздушивания системы. Для принудительной циркуляции устанавливается насосное оборудование.

Для выбора оптимального варианта нужно сравнить обе разновидности:

В сетях с гравитационным течением жидкости используются трубы большего диаметра

Важно правильно рассчитать сечение трубопровода, определить его уклон и протяженность. Контуры с естественным током целесообразно применять только в небольших одноэтажных домах, поскольку в других постройках они будут неэффективны. Для устройства системы с принудительной циркуляцией можно использовать трубопроводы небольшого сечения

Небольшие трубы стоят дешевле и в интерьере смотрятся более привлекательно. В самотечных системах нагревательное оборудование устанавливается в самой низкой точке, а расширительный бак – в самой высокой, поэтому должен быть утепленный чердак, а также цокольный или подвальный этаж

Для устройства системы с принудительной циркуляцией можно использовать трубопроводы небольшого сечения. Небольшие трубы стоят дешевле и в интерьере смотрятся более привлекательно. В самотечных системах нагревательное оборудование устанавливается в самой низкой точке, а расширительный бак – в самой высокой, поэтому должен быть утепленный чердак, а также цокольный или подвальный этаж

В контурах с принудительным током оборудование можно устанавливать в любом месте. Самотечные сети в двухэтажных домах имеют один существенный недостаток – отопительные приборы на втором этаже нагреваются сильнее, поэтому на первом этаже приходится увеличивать количество секций. Гравитационные схемы не применяются в постройках с мансардными этажами и домах сезонного пребывания.

Обобщение по теме

Сегодня можно говорить о буме строительства индивидуального жилья. Многие предпочитают решать самостоятельно проблемы, которые возникают у собственников частного дома. Практика показывает, что, выполняя своими руками монтаж отопления, можно значительно экономить. Чтобы не допускать ошибок, выбираются более простые схемы. А самая легкая в сборке система — это однотрубный вариант отопления частного дома. Ленинградка — эффективная и экономичная схема отопления, которая легко собирается и обслуживается.

В подобной системе совершенно нет стояков обратной подачи либо приема воды в качестве отработанного теплоносителя.

Помимо этого, однотрубные системы существенно проще в монтаже и требуют гораздо меньшего количества материалов.

Благодаря особенному устройству однотрубной системы, а именно — последовательному соединению радиаторов — в процессе ее эксплуатации нельзя отрегулировать интенсивность нагрева каждого из них без негативных последствий для последующих. Таким образом, если в спальне жарко и необходимо убавить температуру, придавив вентиль на радиаторе, в остальных комнатах вода тоже начнет остывать.

Данная система отопления требует повышенного давления теплоносителя в ходе эксплуатации.

Если речь идет об устройстве однотрубной системы отопления в одноэтажном доме, то она должна располагать вертикальным розливом.

Емкость-расширитель должен обязательно устанавливаться на чердаке, который в данном случае выполняет функцию технического этажа.

Когда такую систему устраивают в многоэтажном доме, прибегают к дополнительным ухищрениям для обеспечения одинаковой температуры теплоносителя на всех этажах. При вертикальном изливе вода по однотрубной системе спускается вниз, проходит последовательно через радиаторы на всех этажах, в каждом из которых отдает часть тепла. Поэтому при такой системе на каждом этаже устанавливают дополнительные перемычки, на нижних этажах ставят большее число секций радиатора, нежели на верхних.

Преимущества

На сегодняшний день однотрубная система является одной из самых распространенных, особенно в строительстве частных домов. Основные ее недостатки, характерные для советского времени, удалось устранить.

Во-вторых, значительное достоинство такой системы заключается в экономии материалов и более эстетичном внешнем виде готовой конструкции.

В-третьих, существует множество технологических приемов, которые избавят от проблем, имевших место десять лет назад. При использовании современных однотрубных систем отопления устанавливаются термостатические клапаны, специальные воздухоотводчики, радиаторные регуляторы, балансировочные вентили, шаровые краны. Все это позволяет добиться снижения температуры в предшествующих радиаторах без ее понижения в последующих.

Схема разводки

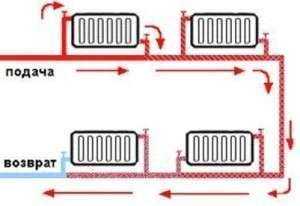

В частном доме при устройстве однотрубной системы отопления, теплоноситель поступает в установленные в доме радиаторы последовательно.

Горячая вода или антифриз, перемещаясь по направлению движения, поступая в первый радиатор, передает ему долю тепла и несколько остывает, таким образом, вторая и последующая батареи, которые находятся в цепочке, получают не такую горячую воду.

В помещении, где расположен последний радиатор, температура будет ниже, чем в той комнате, где размещен первый радиатор.

Чтобы обеспечить комфортную одинаковую температуру во всех комнатах, необходимо устанавливать дополнительные секции в те помещения, куда теплоноситель поступит в последнюю очередь.

Для сбалансированной работы системы применяют дополнительные механизмы на радиаторах – шаровые краны, балансировочные вентили терморегуляторы и прочее. Этих приспособления позволяют управлять температурой в приборах отопления.

Особенности и устройство

При горизонтальной системе, существует необходимость поддерживать перемещение теплоносителей в принудительном порядке, с помощью насоса. Горизонтальную систему в одноэтажном здании прокладывают над полом или маскируют в конструкцию пола. В таком случае для предотвращения потери тепла, делают обязательно теплоизоляцию труб. Кроме того, радиаторы устанавливают в обязательном порядке по одному уровню, горизонтальная магистраль делается с уклоном в сторону перемещения теплоносителя.

В двухэтажном здании горизонтальная система располагает вертикальным стояком, по которому теплоноситель подается на верхний этаж.

Он врезается на первом этаже до первого радиатора, по возможности. В промежутке, образованном стояком и первой батареей, устанавливают краны. Благодаря им можно подавать тепло и регулировать температуру поэтажно.

Модуль подключения теплого пола к системе отопления

Теперь поговорим о работе и устройстве модуля подключения контура теплого пола. Работает модуль регулировки теплого пола по всем законам системы теплого пола. То есть модуль за счет термоголовки отключает или включает подачу теплоносителя в контур теплого пола

. При этом модуль монтируют на обратке. Для этого в модуле и смонтирован автомат воздухосброса. Чтобы выгнать воздух из контура теплого пола.

Модуль собран к пластиковой коробке с крышкой и служит для скрытого монтажа внутрь стены. В крышке имеется отверстие, из которого выглядывает термостатическая головка для измерения температуры помещения. А, следовательно, возобновления или прекращения циркуляции теплоносителя в контуре теплого пола.

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
Термостаты направляют теплоноситель в нужные зоны.
Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
Доступность – детали для сборки есть в любом строительном магазине.
Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.

Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.

2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
Замыкают оборудование на нагревательном котле.

Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.

«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».

Григорий Астапов, Москва.

«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».

Олег Егоров, Санкт-Петербург.

«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».

Алексей Чижов, Екатеринбург.

Материалы

При выборе труб вадно знать кол-во радиаторов

Выбор труб для создания системы зависит от:

количества радиаторов;

прогрева системы.

Диаметр трубы должен быть таким, чтобы обеспечить теплоносителем нужное количество батарей. Чем их больше, тем шире должен быть просвет. На 4 радиатора нужно минимум 2,5 см. На 5 – 6 – примерно 2,7 – 2,8 см.

Мнение эксперта

Гребнев Вадим Савельевич

Монтажник отопительных систем

Если в систему не планируется включать насос, то диаметр трубы должен составлять минимум 40 мм.

В зависимости от прогрева выбирают материал трубы. Если вода в системе будет достигать температуры свыше 90о С, лучше использовать сталь. Дело в том, что полипропилен плавится уже при 95о С.

Радиаторы подбирают исходя из эффективности их работы. Они должны обладать максимальной теплоотдачей

Это особенно важно потому, что в последние батареи контура попадает уже слегка остывшая вода. Так что для полной теплоотдачи они должны иметь высокий КПД

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
Термостаты направляют теплоноситель в нужные зоны.
Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
Доступность – детали для сборки есть в любом строительном магазине.
Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
Замыкают оборудование на нагревательном котле.

Григорий Астапов, Москва.

Олег Егоров, Санкт-Петербург.

Алексей Чижов, Екатеринбург.

Автоматическое регулирование параметров отопительной системы

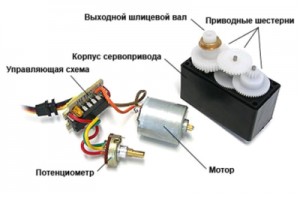

Сервопривод – это автоматический механизм, который обеспечивает заданные параметры теплоносителя, подавая управляющий сигнал на смеситель. Работает сервопривод для отопления следующим образом. С комнатного термостата или других датчиков, которые фиксируют температуру пола, теплоносителя или воздуха в помещении, сигнал подается на сервопривод, который устанавливает заслонку смесителя (трехходового или четырехходового) в положение соответствующее установленным на датчиках температурам.

Регулировка температуры пола, например, происходит перемещением заслонки смесителя. Это перемещение шунтирует контур теплого пола и часть теплоносителя перенаправляет в «обратку». Таким образом, температура пола уменьшается и при достижении минимально допустимой снова включается сервопривод, но на этот раз он прикрывает заслонку, в контур попадает больше теплоносителя и температура увеличивается до заданной температуры на датчике. Цикл периодически повторяется.
