Расчёт системы отопления частного дома - правила и примеры с цифрами

Общие сведения

Расчет отопления – что следует подсчитывать

Для того чтобы выполнять расчет отопления в частном доме, следует выполнить расчет мощности отопительного котла, а также определиться, где будут размещены радиаторы и сколько их будет, учесть некоторые погодные факторы, а также теплоизоляцию и материал изготовления котла и труб.

Учтите, что от этого и будет напрямую зависеть комфорт проживания в вашем доме, так как именно правильность произведенных расчетов будет непосредственно влиять на качество отопления. Помимо этого, такие расчеты станут основой заложенного для монтажных работ бюджета и дальнейшей эксплуатации всей отопительной системы. Именно на таком этапе потребуется решить, какое количество денег вы будете тратить на обогревание вашего жилья. Когда вы приступите к расчетам, следует помнить о климатических условиях, в которых расположен регион вашего проживания и условиях, в которых будет использован дом.

Отопительная система включает в себя не только батареи и печь, а также:

Котел отопления.
Трубы для трубопровода.
Насос (станция).
Контрольные приборы.
Радиаторы.
В некоторых случаях расширительный бачок.

Теперь можно перейти к непосредственному расчету мощности.

Расчет мощности приборов отопления

но и финасовое обеспечение эксплуатации устройства в дальнейшем:

Электрические котлы.
Газовые котлы.
Котлы, работающие на жидком топливе.
Котлы, работающие на твердом топливе.
Комбинированный тип котла (от электричества и твердого топлива).

Когда вы выберете разновидность котла, следует определиться, какая у него должна быть пропускная способность. Именно от этого будет зависеть работоспособность системы в целом. Вычисление мощности котла для нагревания воды выполняют с учетом количества тепловой энергии, требующейся на каждый 1 м3.

Итак, вам поможет калькулятор, чтобы подсчитать объем отапливаемых комнат:

Спальня №1 – 9 м2*3м=27 м3.
Спальня №2 – 11 м2*3м=33 м3.
Спальня №3 – 16 м2*3м=48 м3.
Гостиная – 24 м2*3м=72 м3.
Коридор – 5 м2*3м=15 м3.
Кухня – 11 м2*3м=33 м3.
Санитарный узел – 7 м2*3м=21 м3.

Обратите внимание, что для расчета следует брать во внимание каждое из помещений, даже если вы не планируете везде устанавливать радиаторы отопления

Интересно, что во время расчета отопительной системы важно также учесть местный климат, т.е. климатическую зону и температуру на улице в зимнее время

климатическую зону и температуру на улице в зимнее время

Предлагаем взять произвольный показатель для места проживания в 50 Вт/м3 и объем дома в 249 м3, который вы планируете нагревать. Итак, расчет мощности : 50 Вт*249м3=12 450 Вт. Далее результат умножаем на коэффициент 1.2 и рассчитываем мощность котла ~ 15 кВт (14.94). Данный коэффициент дает возможность добавлять котлу до 20% резервной мощности. Она даст возможность котлу работать в режиме энергосбережения, а также избегать больших перегрузок.

Поправка на коэффициент по климатическим условиям может меняться от 0.75 на юге России до 2.0 в северном регионе. Указанный нами коэффициент 1.2 характерен для центральной части России. Для того, чтобы получить предварительные результаты котла и его требуемой мощности, можно умножить площадь комнаты на коэффициент климата и разделить полученный результат на 10.

Какая система отопления частного дома лучше и почему

Автономная отопительная система для частного дома конструктивно представляет собой котел, радиаторы и замкнутый круговой трубопровод, по которому движется теплоноситель (кроме воздушного). По типу теплоносителя различают следующие виды отопления:

Теплоноситель	Преимущества	Недостатки
1. Водяной (используется вода или антифриз)	Экономичность, доступность теплоносителя, его дешевизна и безопасность системы.	Помещения прогреваются довольно долго. Зимой нельзя допускать ни планового, ни аварийного отключения системы с водой, потому что при минусовой температуре разорвет трубы.
2. Паровой	Малая инерционность (помещения прогреваются сразу же после включения), энергоэффективность.	Шумность, сложности с регулировкой температуры в помещении, необходимость закрывать трубы и радиаторы, высокие требования к качеству труб и радиаторов.
3. Воздушный	Высокий КПД, отсутствие затрат на трубы и радиаторы, малая инерционность. Это идеальный вариант для дачи.	Сушит воздух, есть сложности с подачей воздуха (теплый воздух поднимается вверх, а внизу температура остается холодной).

Котлы различаются по виду топлива. Можно долго рассуждать о том, какое отопление выбрать для частного дома, перебирать варианты и находить в каждом свои преимущества и недостатки. Чтобы представить информацию более наглядно и подвести итоги, предлагаем рассмотреть сравнительную таблицу.

Теплоноситель	Преимущества	Недостатки
1. Газовые	Комфортная эксплуатация (полностью автоматическая система), большой выбор котлов (одноконтурные и двухконтурные, настенные и напольные, конвекционные и конденсационные), низкие затраты на эксплуатацию, высокий КПД, долговечность.	Ограниченная доступность (не везде есть газоснабжение), сложность монтажа системы, необходимость проектирования и оформления документов, высокий уровень опасности (нельзя исключать утечку), расходы на обслуживание.
2. Электрические	Доступность источника тепла, невысокая стоимость оборудования и монтажа, отсутствие дымохода и экологичность, экономичность, комфорт при эксплуатации, безопасность, высокий КПД.	Всегда есть вероятность перебоев с электроснабжением (желательно иметь альтернативный источник отопления), необходимо соблюсти требования по электросети, стоимость электроэнергии в некоторых регионах России достаточно высока.
3. Твердотопливные	Низкая стоимость энергоносителя, большой выбор видов топлива (уголь, дрова, пеллеты, брикеты), доступность топлива в любом регионе России.	Необходимость загрузки топлива вручную, невысокий КПД, расходы на чистку и обслуживание котла и дымохода, должно быть помещение для хранения топлива.
4. Жидкотопливные	Невысокая стоимость топлива, может работать на солярке, мазуте, отработке, автономность системы, хороший КПД.	Нужна отдельная котельная с емкостью для хранения топлива, в помещение могут попадать продукты сгорания (зависит от котла и проекта), нуждается в регулярном обслуживании и чистке.
5. Комбинированные	Универсальность. Экономичность и возможность использовать самый выгодный и практичный энергоноситель, быстрая окупаемость. Можно выбрать одноконтурный, двухконтурный котел, подключить бойлер или систему теплый пол.	Громоздкий котел, технически сложный агрегат с большим количеством дополнительного оборудования. Высокая стоимость системы и монтажа.

Исходные данные для теплового расчета системы отопления

Прежде чем приступать к подсчетам и работе с данными, их необходимо получить

Здесь для тех владельцев загородных домов, которые прежде не занимались проектной деятельностью, возникает первая проблема – на какие характеристики стоит обратить свое внимание. Для вашего удобства они сведены в небольшой список, представленный ниже

Площадь постройки, высота до потолков и внутренний объем.
Тип здания, наличие примыкающих к нему строений.
Материалы, использованные при возведении постройки – из чего и как сделаны пол, стены и крыша.
Количество окон и дверей, как они обустроены, насколько качественно утеплены.
Для каких целей будут использоваться те или иные части здания – где будут располагаться кухня, санузел, гостиная, спальни, а где – нежилые и технические помещения.
Продолжительность отопительного сезона, средний минимум температуры в этот период.
«Роза ветров», наличие неподалеку других строений.
Местность, где уже построен или только еще будет возводиться дом.
Предпочтительная для жильцов температура тех или иных помещений.
Расположение точек для подключения к водопроводу, газу и электросети.

Теплопотери в доме

Мероприятия по теплоизоляции, приведенные на изображении выше, помогут существенно уменьшить количество энергии и теплоносителя, необходимого для обогрева жилого дома

Система водяного отопления

Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.

Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.

Система водяного отопления может быть конструктивно
реализована по двум схемам:

Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)

Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требуетиспользования специального двухконтурного котла.

Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.

Разводка труб отопления

Однотрубная система отопления дома

Схема однотрубной системы отопления представлена на фото.

Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.

Как снизить потери тепла при однотрубной системе отопления:

увеличить число секций в последних радиаторах (два-три последних);

увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;

обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.

Двухтрубная система отопления дома

Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.

Двухтрубная система отопления дома с нижней разводкой — схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.

Коллекторная (лучевая) разводка

Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.

Схема коллекторной (лучевой) разводки

Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.

К числу недостатков относят:

относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);

эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;

большие по размеру радиаторы отопления;

вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.

Водяное отопление пола в доме

Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.

Система водяного отопления пола

Монтаж системы теплого водяного пола выполняется в три этапа:

укладка утеплителя или устройство чернового пола;

правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;

заливка стяжки на систему труб.

Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.

Виды систем отопления

Автономное отопление в частном доме имеет широкий ассортимент систем. Если комбинированную систему соорудить не является возможным, то обсуждение каждой отдельно позволит безошибочно подобрать оптимальный вариант.

Водяное

Наиболее популярный вид для частного дома. Водяное отопление выигрывает у других за счет большой разнообразности: схемы, котлы, батареи – все это имеет несколько вариаций. Также отличается надежностью и легкостью в использовании. Дорогая сборка отплатит в будущем дешевыми затратами в эксплуатации. Обогрев хоть и медленный, но теплоноситель всегда будет заполнен жидкостью. А непростой процесс установки забудется последующей экономией и бесшумной работой.

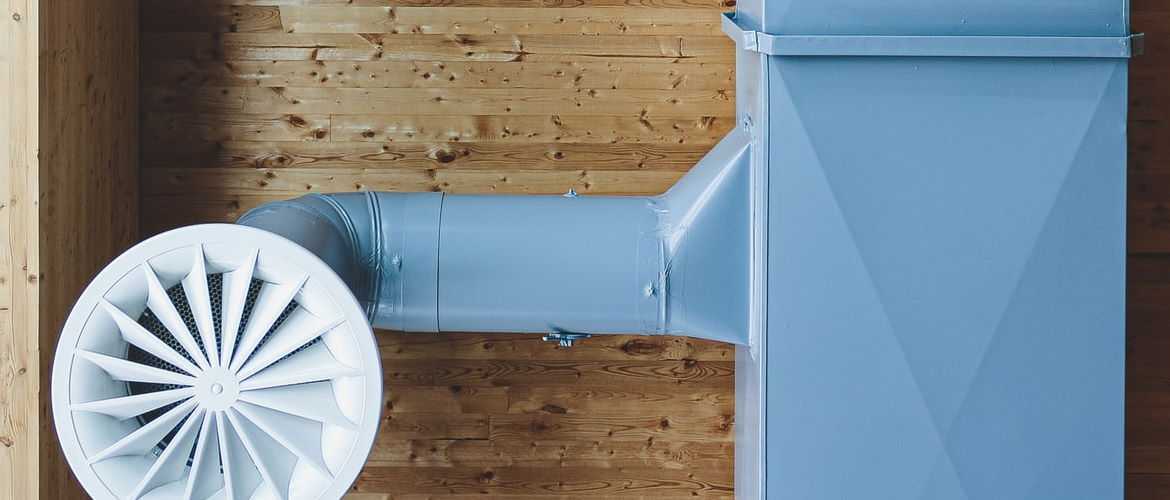

Воздушное

Эта отопительная система имеет три пути нагревания воздуха: газом, электричеством или водой. Воздуховоды смешивают прохладный воздух дома вместе с уличным, фильтр его чистит, и дальше за работу принимается воздухонагреватель.

Из плюсов можно выделить возможность контролировать как температуру, так и вентиляцию, что означает экономичность. Также поступает исключительно отфильтрованный воздух, а летом вовсе можно оформить превращение в кондиционер. Все это закрепляется долговечностью и легкой заменой деталей.

Из минусов существуют только большой размер всей системы, что приводит к обязательному проектированию конструкции на раннем этапе строительства частного дома.

Паровое

Все еще используемый выбор, но только с различными комбинациями топлива (газ, электричество, уголь и даже дрова), так как это гораздо дешевле. Паровой котел и трубы обеспечивают цикличную подачу тепла. При этом, качество работы будет исходить от выбранной модели этого котла. Главными достоинствами являются быстрота и экологичность обогрева и теплоотдачи.

Недостатков будет побольше. Теплоноситель постоянно подвергается высоким температурам. В совокупности с взрывоопасностью таких котлов это требует непрерывных проверок системы и документы, позволяющие владеть ею. Шум во время работы, а также тяжелая и дорогая установка служат добивающими факторами, почему данный вариант не является оптимальным для дома.

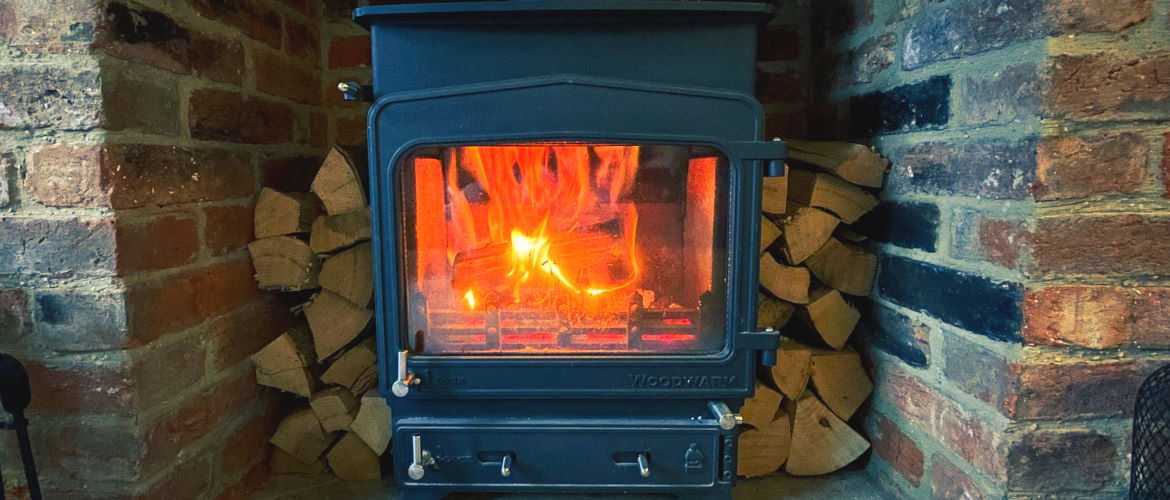

Печное

Это, по сути, печи и камины. Разумеется, подойдут разве что как временный вариант или дополнение к основной системе обогрева. Невозможность равномерно распределять тепло по всей площади делает их лишь предметом декора для больших домов. Дачи – главное место использования печного отопления.

Проблема использование печного отопления так же заключается в скоплении сажи в трубе, из-за больших ее объемов она загорается и может привести к возгоранию дома. Подробнее можно узнать в статье — как прочистить дымоход от сажи.

Газовое

Если по разным причинам в доме отсутствует газ, то приходится прибегать к данной системе отопления. Для этого понадобится газгольдер и пропан-бутан, который будет заливаться в эту емкость.

Достоинств не так много, но они вполне значительны. Во-первых, предоставляет абсолютную автономию. Оборудование имеет хорошие эксплуатационные характеристики. А тепло является абсолютно экологичным.

Недостатки уже знакомые: сложный монтаж и последующая заправка газгольдера, необходимость специальных документов и высокая стоимость. Если рядом проходит газовая магистраль, но газ все равно не подключен, топливо потребуется содержать в особых установках. Для кого-то проблемой могут стать и регулярные визиты сервисных служб.

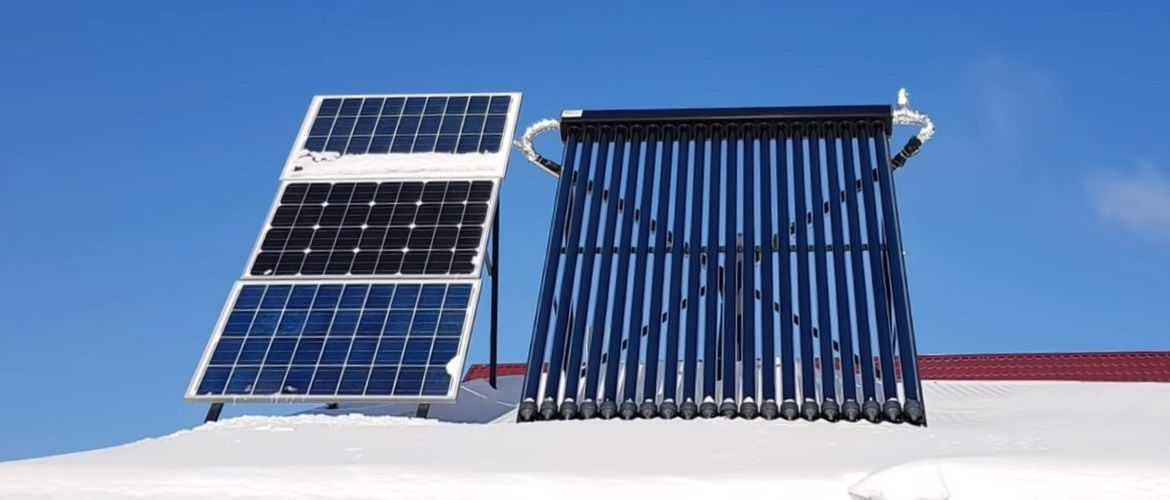

Солнечное

Солнечные батареи — наиболее экологичная система отопления. Основным источником тепла может служить исключительно в местах, где круглый год лето (но отопление там вовсе не нужно). В остальных случаях не более чем дополнение к основному варианту.

Из плюсов – легкая и длительная эксплуатация, ненадобность топлива, отличное сочетание с теплым полом. Да и монтаж особых проблем не создаст.

А вот провести корректный расчет для последующей установки – задача непростая. Еще и кровля должна быть под углом 30 градусов. Выполнять это самостоятельно не рекомендуется.

Электрическое

Для отопления электричеством должна быть веская причина: нет альтернативы либо есть финансовые возможности. Это связано с высокой ценой энергоносителей, которыми являются теплые полы, специальные камины, инфракрасные нагреватели и конвекторы.

Если сами электро носители дорогие, то вот их установка и ремонт обойдется вполне дешево. Еще одним плюсом является экология и возможное получение горячей воды. Бонусом идет возможное перемещение оборудования при необходимости.

Необходимость в многофазовых распределителях и большой мощности служат главными недостатками электро отопления. А проблема в подаче электричества приведет к неполадкам всей схемы.

Отопительные устройства

Как вычислить отопление в частном доме для отдельных помещений и подобрать соответствующие данной мощности отопительные устройства?

Сама методика расчета потребности в тепле для отдельной помещения всецело аналогична вышеприведенной.

К примеру, для помещения площадью 12 м2с двумя окнами в обрисованном нами доме расчет будет иметь таковой вид:

Количество помещения равен 12*3,5=42 м3.
Базовая тепловая мощность будет равной 42*60=2520 ватт.
Два окна добавят к ней еще 200. 2520+200=2720.
Региональный коэффициент увеличит потребность в тепле в два раза. 2720*2=5440 ватт.

Как пересчитать полученное значение в количество секций радиатора? Как подобрать тип и количество отопительных конвекторов?

Производители постоянно указывают тепловую мощность для конвекторов, пластинчатых радиаторов и т.д. в сопроводительной документации.

Для секционных радиаторов нужную информацию в большинстве случаев возможно обнаружить сайтах производителей и дилеров. Там же часто возможно найти калькулятор для пересчета киловатт в секции.
Наконец, если вы используете секционные радиаторы малоизвестного происхождения, при их стандартном размере в 500 миллиметров по осям ниппелей возможно ориентироваться на следующие усредненные значения:

Тип секции	Тепловая мощность на одну секцию, ватты
Чугунная с внутренним оребрением	160
Чугунная без внутреннего оребрения	140
Биметаллическая	180
Алюминиевая	200

В автономной отопительной системе с ее умеренными и предсказуемыми параметрами теплоносителя значительно чаще употребляются алюминиевые радиаторы. Их разумная цена весьма приятным образом сочетается с пристойным высокой теплоотдачей и внешним видом.

В нашем случае алюминиевых секций мощностью 200 ватт потребуется 5440/200=27 (с округлением).

Как неизменно, имеется пара тонкостей.

При боковом подключении многосекционного радиатора температура последних секций куда ниже, чем первых, соответственно, падает тепловой поток от отопительного прибора. Решить проблему окажет помощь несложная инструкция: подключайте радиаторы по схеме ‘снизу вниз’.
Производители показывают тепловую мощность для дельты температур между помещением и теплоносителем в 70 градусов (к примеру, 90/20С). При ее понижении тепловой поток будет падать.

Особенный случай

Часто в качестве отопительных устройств в частных зданиях употребляются самодельные металлические регистры.

Обратите внимание: они завлекают не только низкой себестоимостью, но и необыкновенной прочностью на разрыв, что весьма кстати при подключении дома к теплотрассе. В автономной системе отопления их привлекательность сводится на нет непритязательным невысокой теплоотдачей и внешним видом на единицу объема отопительного прибора

Однако: как оценить тепловую мощность регистра известного размера?

Для одиночной горизонтальной круглой трубы она вычисляется по формуле вида Q = Pi*Dн *L * k * Dt, в которой:

Q — тепловой поток,
Pi — число ‘пи’, принимаемое равным 3,1415,
Dн — наружный диаметр трубы в метрах,
L — ее протяженность (также в метрах),
k — коэффициент теплопроводности, который берется равным 11,63 Вт/м2*С,
Dt — дельта температур, отличие между воздухом и теплоносителем в помещении.

В многосекционном горизонтальном регистре теплоотдача всех секций, не считая первой, умножается на 0,9, потому, что они отдают тепло восходящему потоку нагретого первой секцией воздуха.

Давайте вычислим теплоотдачу четырехсекционного регистра с диаметром секции 159 мм и длиной 2,5 метра при температуре теплоносителя 80 С и температуре воздуха в помещении 18 С.

Теплоотдача первой секции равна 3,1415*0,159*2,5*11,63*(80-18)=900 ватт.
Теплоотдача каждой из остальных трех секций равна 900*0,9=810 ватт.
Суммарная тепловая мощность отопительного прибора — 900+(810*3)=3330 ватт.

Классификация однотрубных систем отопления

В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди. сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.

Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:

закрытые системы отопления. которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
открытые системы отопления. которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.

Нижняя и горизонтальная разводка системы и ее схемы

Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.

В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.

Циркуляционный насос следует устанавливать всегда в конце обратной части трубопровода независимо от того, какую вы выбрали схему системы отопления. Дело состоит в том, что максимальная температура рабочей жидкости в насосе должна составлять 60 градусов. Если разводка вертикальная в двухэтажном строении, систему нужно оснащать стояком, посредством которого теплоноситель будет подниматься на второй этаж. Стояк должен врезаться до первого радиатора нижнего этажа, если это позволит сделать планировка дома.

На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.

Рассмотрим некоторые схемы разводки для однотрубной системы отопления:

схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.

Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.

Варианты монтажа контура

Магистральный трубопровод, транспортирующий теплоноситель, может не только иметь различные конфигурации, называемые разводкой, но и по-разному монтироваться.

Выбирая вариант монтажа, следует учитывать эстетическую, энергетическую и экономическую целесообразность.

Монтаж магистрали может быть выполнен двумя способами: открытым или скрытым:

Открытый способ монтажа проще и дешевле – контур прокладывается в соответствии с выбранной схемой разводки, а из дополнительных работ требуется только закрепить трубы, чтобы предотвратить их деформацию. Кроме того, магистраль в этом случае помимо транспортировки теплоносителя выполняет и теплоотдающую функцию, то есть дополнительно обогревает помещения. При этом оставленный на виду трубопровод портит интерьер, он не защищен от внешних повреждений и сам является источником опасности: об него можно обжечься, оставленные вблизи горючие материалы могут воспламениться, а в случае порыва трубопровода возможны не только повреждения внешней и внутренней отделки помещения, но и есть опасность получения травм.
Монтаж трубопровода скрытым способом предполагает прокладывание труб в каналы, выполненные в стене, полу, под плинтусом или за подвесным потолком. Упрощенный вариант – изготовление фальш-стены или применение коробов и различных накладок на трубы. Монтаж скрытым способом обеспечивает безопасность и выглядит более эстетично.

Расположение радиаторов в системе естественной циркуляции и их подключение

На самом деле для циркуляции неважно, на какой высоте будут установлены радиаторы. Иногда на нижнем этаже их просто невозможно расположить выше котла

Побуждением к циркуляции станет увеличивающийся вес остывающей воды в дальнем стояке. Он будет перевешивать вес разогретой воды в подающем коллекторе. Точно так же, остывая в каждом стояке и в радиаторах верхних этажей, теплоноситель под своим весом будет двигаться и через нижние приборы отопления. Поэтому утверждение о том, что циркуляции не будет, несостоятельно.

Однако подводные камни есть и здесь. Дело в том, что температура нижних радиаторов при расположении на уровне котла, будет невелика. Ведь скорость движения теплоносителя зависит от скорости его остывания. На одной высоте в системе он будет иметь примерно одинаковую температуру.

Неправильная установка радиаторов для самотечной системы отопления

То есть температура радиаторов, расположенных ниже котла, будет не выше, чем у «обратки». Потребуется увеличивать полезную площадь поверхности отопительных приборов, увеличивая число секций или самих радиаторов.

Разрабатывая схему отопления с естественной циркуляцией воды, рекомендуется располагать котел как можно ниже. Если есть подвальное или полуподвальное помещение, то это идеальное место для котельной. Ну а если все же не удается разместить котел в нижней точке дома, то рекомендуется расположить радиаторы как можно выше.

Правильная установка радиаторов для самотечной системы отопления

Как подобрать отопительный агрегат

Как уже известно, вода – основной теплоноситель. Для таких случаев необходимо приобрести вспомогательное оборудование. Оно может быть следующим:

Расширительный бак. Водяная система отопления без него функционировать не может. Помогает с лишней водой: принимая ее на себя, предотвращает разрыв труб.
Циркуляционный насос. Гарантирует хождение теплоносителя по трубам. Частные дома с несколькими этажами не откажутся от сочетания с буферным баком, который будет аккумулировать тепло.
Коллекторы. Используются вместе с теплыми полами, для их запитывания.
Емкость для косвенного нагрева. Отвечает за нагрев теплой воды.
Различные регуляционные и контролирующие приборы. Присматривают за степенью теплоты и давлением.

Сколько тепла должен подавать трубопровод

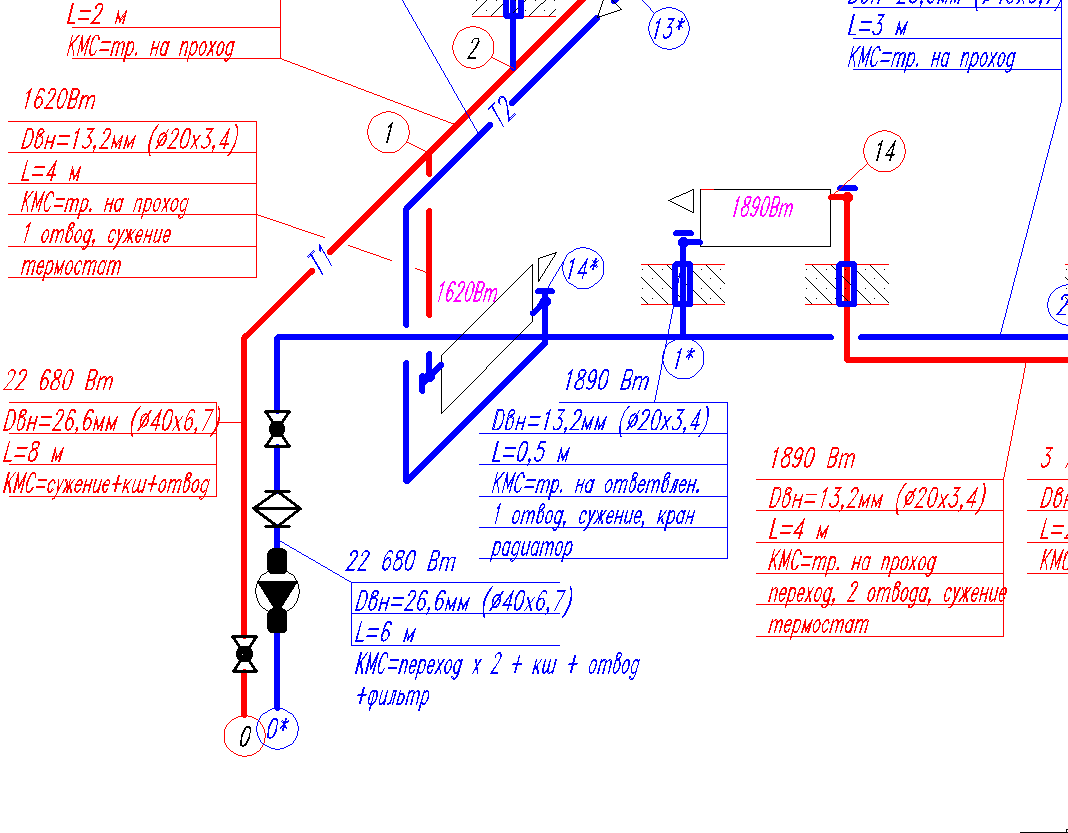

Рассмотрим подробнее на примере, какое количество тепла обычно подается по трубам, и подберем оптимальные диаметры трубопроводов.

Имеется дом площадью 250 м кв, который хорошо утеплен (как требует норматив СНиП), поэтому он теряет тепла в зимнее время по 1 кВт с 10 м кв. Для обогрева всего дома требуется подавать энергии 25 кВт (максимальная мощность). Для первого этажа – 15 кВт. Для второго этажа – 10 кВт.

Наша схема отопления двухтрубная. По одной трубе подается горячий теплоноситель, по другой — охлажденный отводится к котлу. Между трубами параллельно подсоединены радиаторы.

На каждом этаже трубы разветвляются на два крыла с одинаковой тепловой мощностью, для первого этажа – по 7,5 кВт, для второго этажа – по 5 кВт.

Итак, от котла до межэтажного разветвления поступает 25 кВт. Следовательно, нам потребуются магистральные трубы внутренним диаметром не менее – 26,6 мм, чтобы скорость не превысила 0,6 м/с. Подходит 40-мм полипропиленовая труба.

От межэтажного разветвления – по первому этажу до разветвления на крыльях — поступает 15 кВт. Здесь, согласно таблице, для скорости менее 0,6м/с, подойдет диаметр 21,2 мм, следовательно, применяем трубу с наружным диаметром 32 мм.

На крыло 1 этажа идет 7,5 кВт – подходит внутренний диаметр 16,6 мм, — полипропилен с наружным 25 мм.

Соответственно на второй этаж до разветвления принимаем 32мм трубу, на крыло – 25мм трубу, а радиаторы на втором этаже также подсоединяем 20-мм трубой.

Как видим, все сводится к несложному выбору среди стандартных диаметров имеющихся в продаже труб. В небольших домашних системах, до десятка радиаторов, в тупиковых распределительных схемах, в основном применяется полипропиленовые трубы 25мм -«на крыло», 20 мм — «на прибор». и 32 мм «на магистраль от котла».
