Топ-10 лучших датчиков движения для включения света: рейтинг, какой выбрать

Правила размещения

Для более эффективного использования и получения максимальной экономии электричества ДД надо устанавливать в тех местах, где происходит самое большое движение людей и крупных домашних животных. Это делается не только внутри помещения, но и на улице, например, во дворе собственного дома. По виду монтажа датчики бывают:

Потолочные.

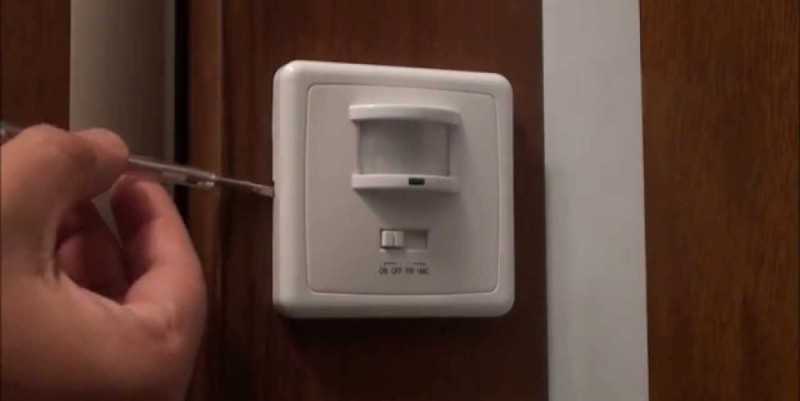

Настенные.

Принцип действия каждого из них от этого не меняется. Все зависит от местных условий. Но, тем не менее потолочные больше используются в небольших помещениях. Рекомендуется устанавливать их на высоте от 2,5 до 3 метров. Таким образом, датчик сможет охватить территорию диаметром в 10–20 метров.

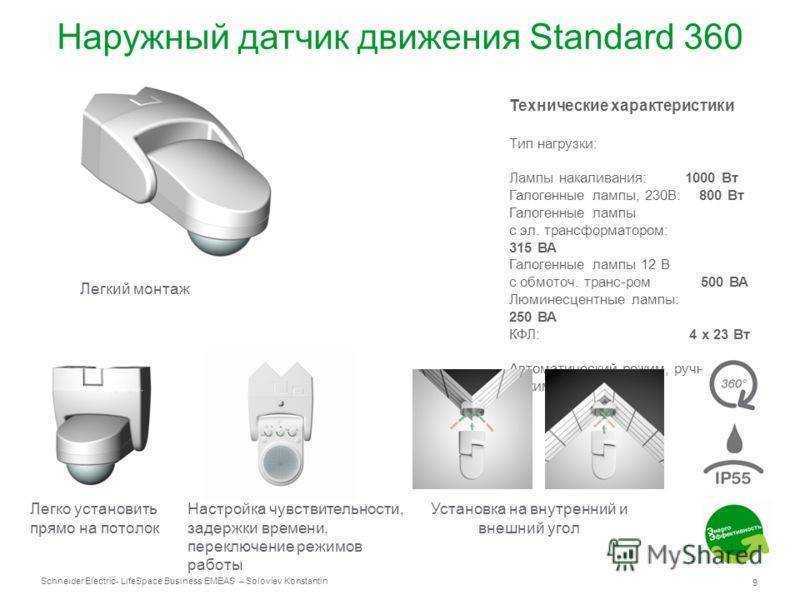

Настенные датчики применяются как в помещениях, так и на открытом воздухе. Соответственно, они нашли широкое применение в электросетях наружного освещения. Высота установки таких ДД в помещении несколько ниже, чем у потолочных, и составляет 2–2,5 метра. Конечно, установить настенные датчики можно в любом месте, но специалисты рекомендуют делать это в углу помещения. Так получается больше угол обзора. Если же монтаж производится на улице, тогда нужно направить его в сторону большего движения людей.

На улице уровень монтажа может достигать 10 метров. Монтируются датчики под углом примерно 40 градусов по отношению к горизонтальной поверхности, чтобы более эффективно отслеживать территорию. Дальность работы индивидуальна у каждой модели. Но стоит учитывать, что при обширном рассеивании лучей возрастает ложность срабатывания.

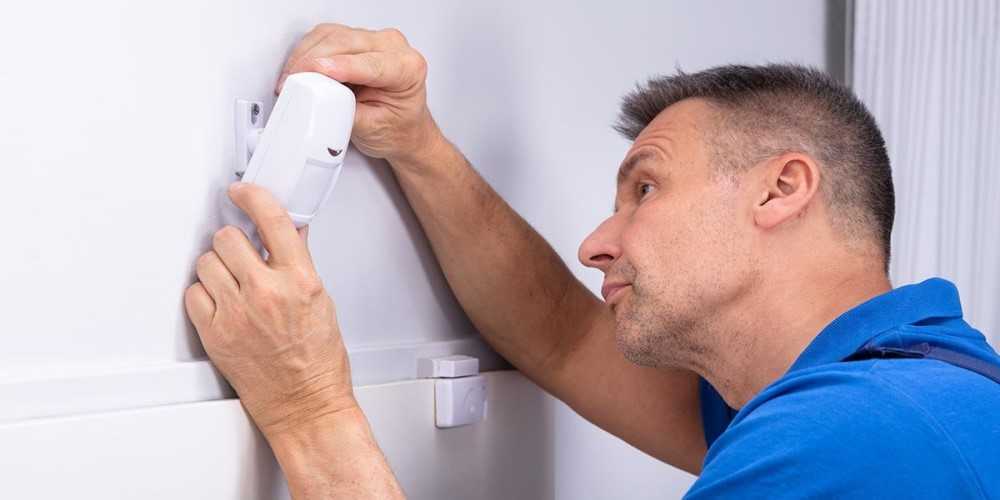

Рекомендуемое размещение ДД

Это интересно: Трансформатор тесла своими руками — подробная инструкция

Детектор движения требует обслуживания?

Грязные очки мешают видеть, так и датчик детектора движения может плохо работать из-за загрязнения. Таким образом, правильная очистка датчика движения является важным аспектом ухода и в то же время помогает предотвратить долговременные повреждения.

Датчик как «глаз» детектора движения необходимо всегда очищать от пыли и другой грязи, чтобы он мог нормально функционировать. Очистку можно быстро выполнить влажной тряпкой

В случае стойких загрязнений вы также можете осторожно нанести мягкое чистящее средство на детектор с помощью ткани и вытереть его после короткого времени воздействия

Совет: если датчик движения очень часто загрязняется, может помочь его установка в другом месте. В идеале датчик движения должен быть максимально защищен от ветра и непогоды, а также от прямых солнечных лучей.

Простые советы по обслуживанию детектора движения

Хотя датчик движения надежно сообщает о движении, он не предоставляет никакой информации о возможных повреждениях. Однако, выполнив несколько шагов обслуживания, вы сможете быстро отследить распространенные проблемы.

Проверьте кабели: в то время как питающие линии внутри помещений обычно имеют дело только с пылью, на открытом воздухе они подвержены ветру и погодным условиям, и их всегда следует очищать и тщательно проверять. Оборванные или оголенные кабели могут не только привести к неисправностям, но и быть опасными.
Проверяйте аккумулятор: если ваш детектор движения работает от аккумуляторов, вам следует регулярно проверять аккумуляторы и при необходимости заменять их.
Проверяйте батарею: в случае решений, питающихся от солнечной энергии, батареи следует регулярно проверять и заменять, если они больше не могут поглощать достаточно энергии.
Неисправная лампочка: вы сильно машете рукой, а свет все равно не загорается? Может дело не в датчике движения, а в лампочке. Проверьте их и при необходимости замените.
Проверьте сумеречный выключатель: если ваш датчик движения включает свет в неподходящее время, возможно, необходимо сбросить сумеречный выключатель.

Заключение

Детекторы движения становятся все более популярными и выпускаются с все возрастающей точностью. Они доступны в качестве выключателей света на улице или на лестничных клетках, в качестве датчиков присутствия в офисах, в качестве помощников движения на светофорах и во многих других областях применения. Детекторы движения различаются по типу обнаружения с инфракрасными, высокочастотными, ультразвуковыми волнами или камерами.

Помимо различных технологий, используемых в детекторе движения, они также различаются по другим критериям, таким как область обнаружения, диапазон и параметры настройки. Место установки и способ крепления также следует определить перед покупкой.

После того, как датчик движения успешно заработал, его следует регулярно проверять. Хотя легко заметить, что датчик движения не работает должным образом с выключателями света, отсутствие технического обслуживания может привести к проблемам с безопасностью, особенно с системами сигнализации. Будь то в помещении или на улице — каждый датчик движения рад небольшой заботе время от времени.

Если стоит выбор, где купить датчики движения, выбирайте надёжного поставщика. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Технические характеристики

После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Угол обзора

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.

Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.

Дальность действия

Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.

Дальность действия выбирайте с запасом

Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.

Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный

Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или светодиодные.

Предлагаем ознакомиться Какой свет должен быть в курятнике

Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:

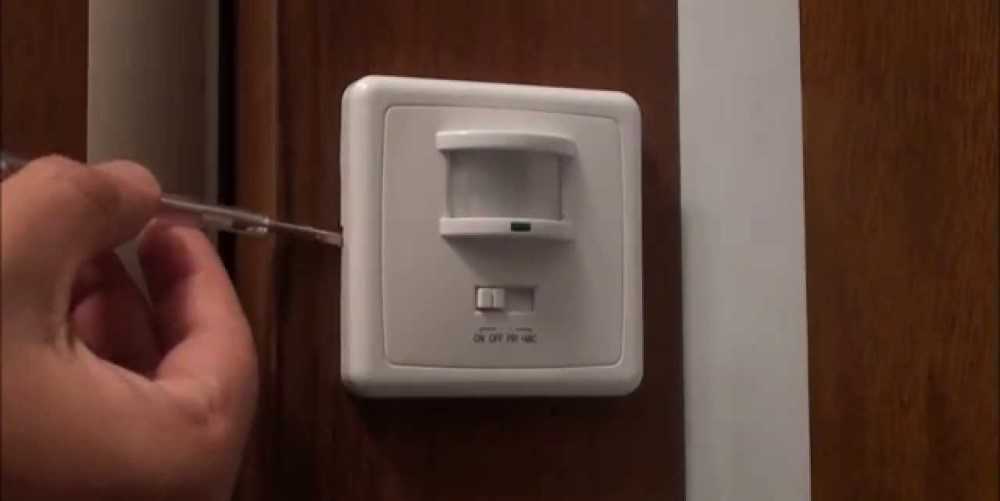

Корпусные модели. Небольшая коробочка, которая может монтироваться на кронштейне. Кронштейн закрепляться может: на потолке;
на стене.
Вид датчика движения по внешнему виду не определишь, можно лишь понять на потолке он устанавливается или на стене

Встраиваемые модели для скрытой установки. Миниатюрные модели, которые могут устанавливаться в специальные углубления в незаметном месте.

Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.

Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.

Встроенный датчик освещенности. Если датчик движения для включения света установлен на улице или в помещении с окном, включать свет в светлое время суток нет необходимости — освещенность достаточная. В этом случае либо в цепь встраивают фотореле, либо используют детектор движения со встроенным фотореле (в одном корпусе).
Защита от животных. Полезная функция, если есть коты, собаки. С такой функцией ложных срабатываний намного меньше. Если собака большого размера, даже эта опция не спасет. Зато с кошками и мелкими собаками она работает неплохо.
Для многих полезной функцией будет защита от срабатывания при появлении животных
Задержка отключения света. Есть устройства, которые выключают свет сразу после того как объект покидает из зону действия. В большинстве случаев это неудобно: свет еще нужен. Потому удобны модели с задержкой, а еще удобнее те, которые позволяют эту задержку регулировать.

Это все функции, которые могут быть полезны

Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции

Принципы работы датчиков

Выше я уже кратко рассказал о принципах работы датчиков (принципах действия). Здесь об этом чуть подробнее. Итак, по принципу действия датчики можно разделить на следующие группы:

Датчики (преобразователи) сопротивления. Принцип действия — изменение сопротивления в зависимости от значения измеряемой величины.
- Потенциометры (переменные резисторы). Такие датчики наиболее часто используются для определения положения (например, положения рабочего стола фрезерного станка).
- Тензорезисторы (тензодатчики). Обычно используются в весоизмерительном оборудовании.
- Терморезисторы, термосопротивления. Используются для измерения температуры.
- Фоторезисторы. Используются для измерения освещённости.
Датчики индуктивности и взаимной индуктивности. Принцип действия — изменение индуктивности при появлении металлического предмета в зоне чувствительности датчика. В большинстве случаев это дискретные датчики, которые используются для определения фиксированного положения металлических предметов. Либо для подсчёта металлических деталей, например, на конвейере. Индуктивные датчики способны обнаружить металлический предмет на небольшом расстоянии (обычно 1…2 см.).
Ёмкостные датчики. Принцип действия — изменение ёмкости при появлении предмета в зоне чувствительности датчика. Назначение то же, что и у индуктивных. Но, в отличие от индуктивных, реагируют не только на металлические предметы.
Магнитно индукционные. Наиболее часто используются для измерения частоты вращения.
Магнитные датчики. Принцип действия — изменение состояния в магнитном поле. Самый простой пример — геркон, который замыкает или размыкает контакт, когда рядом с ним расположен магнит. Многие датчики уровня работают по этому принципу.
Мембранные. Принцип действия — “прогибание” мембраны под воздействие давления (усилия). Обычно используются для определения уровня в бункере с сыпучими продуктами, иногда в реле давления.
Оптические. Принцип действия — изменение состояния при освещении. Обычно это также дискретные датчики, которые наиболее часто используются в барьерах защиты.
Кондуктометрические. Обычно используются для измерения уровней жидкостей. Принцип действия основан на токопроводности жидкостей.

И это ещё не всё…

Способ определения наличия движения

Датчик определяет наличие движения, анализируя сигналы различных типов, приходящие со стороны зоны наблюдения.

Ультразвуковые устройства

Ультразвуковые датчики движения работают по принципу локатора летучей мыши – излучают ультразвук и улавливают отраженный сигнал. При его изменении происходит срабатывание.

Внутри датчика находится генератор ультразвука частотой 20–60 кГц. Отраженный ультразвук принимается приемником. При движении объектов в зоне контроля датчика частота сигнала меняется из-за эффекта Доплера. Эти изменения обрабатываются и при превышении установленного уровня вызывают срабатывание исполнительных механизмов.

Широкое применение такие приборы нашли в системах автоматической парковки, контроле «слепых» зон автомобиля и датчики заднего хода, например, Fiat 124–13, а также в помещении, в длинных коридорах и на лестницах.

Достоинства ультразвуковых датчиков:

небольшая стоимость;
отсутствие влияния погоды;
сохраняют работоспособность при высокой влажности и запыленности;
не влияет материал движущегося предмета;
прогоняют мышей – вначале после включения частые ложные срабатывания, а через некоторое время они уходят и сигналы прекращаются.

Недостатки ультразвуковых устройств:

Ультразвук вызывает дискомфорт у домашних животных. Его даже используют в качестве отпугивателя собак.
Небольшая дальность обнаружения.
Срабатывает только на быстрые движения – легко обмануть медленными. Можно настроить чувствительность так, что срабатывание будет происходить при малейших движениях тела, но при этом увеличится количество ложных сигналов.

Инфракрасные приборы

Принцип работы таких приборов основан на изменении теплового излучения при движении объектов.

Все предметы, имеющие температуру выше абсолютного ноля (-273 градуса), излучают инфракрасные, или тепловые лучи. Это излучение улавливается системой линз или зеркал, количество которых от 20 до 60. Лучи, проходя через эту систему, попадают на сенсор.

В корпусе прибора находятся два датчика, контролирующих температуру в разных зонах. При отсутствии движений на охраняемой территории сигналы одинаковые и не меняются. При движении нагретого тела, например, человека, сигналы на датчиках отличаются друг от друга, что вызывает срабатывание прибора.

Это необходимо учитывать для того, чтобы избежать мертвых зон. Например, для контроля коридора или двери, прибор необходимо устанавливать так, чтобы его лицевая часть была направлена поперек прохода.

Достоинства инфракрасного датчика:

точная регулировка зоны контроля;
на улице не реагирует на качающиеся деревья, а в помещении на занавески;
ничего не излучает во время работы и безвреден для людей и животных.

Недостатки ИК датчиков:

возможны ложные срабатывания на теплый воздух от кондиционеров и радиаторов отопления;
при попадании солнечных лучей и при осадках понижена точность работы на улице;
узкий диапазон рабочих температур – при высокой температуре тепловое излучение от людей и животных сливается с излучением от окружающих предметов, а при низкой, кожа и одежда остывают и излучение слишком слабое;
можно спрятаться от датчика за экраном или в костюме, не пропускающем тепловые лучи.

Микроволновые датчики

Принцип действия и устройство микроволнового датчика аналогичен ультразвуковому – он излучает высокочастотные электромагнитные колебания и принимает отраженный сигнал. Самая распространенная частота излучения – 5,8 гГц.

Срабатывание устройства происходит при изменении частоты отраженного сигнала. При движении объектов в зоне контроля возникает эффект Доплера и меняется частота отраженного сигнала. Эти изменения обрабатываются микропроцессором, и происходит срабатывание устройства.

Достоинства микроволновых датчиков:

контролю территории не препятствуют перегородки из диэлектрика – тонкие кирпичные стены, деревянные двери и окна без решеток;
широкий диапазон рабочей температуры;
высокая чувствительность;
несколько независимых зон контроля;
компактность.

Недостатки ВЧ датчиков:

дороже устройств других типов;
ложные срабатывания на движение вне зоны наблюдения – за окном или тонкими стенами;
СВЧ волны наносят вред здоровью, поэтому их мощность не должна, по требованиям ВОЗ (всемирной организации здравоохранения), превышать 1 мВт/см2.

Комбинированные приборы

Комбинированные устройства совмещают датчики разных видов, например, инфракрасный и высокочастотный. В таких приборах недостатки одних типов компенсируются достоинствами других.

Недостатком таких приборов является более высокая цена по сравнению с обычными устройствами.

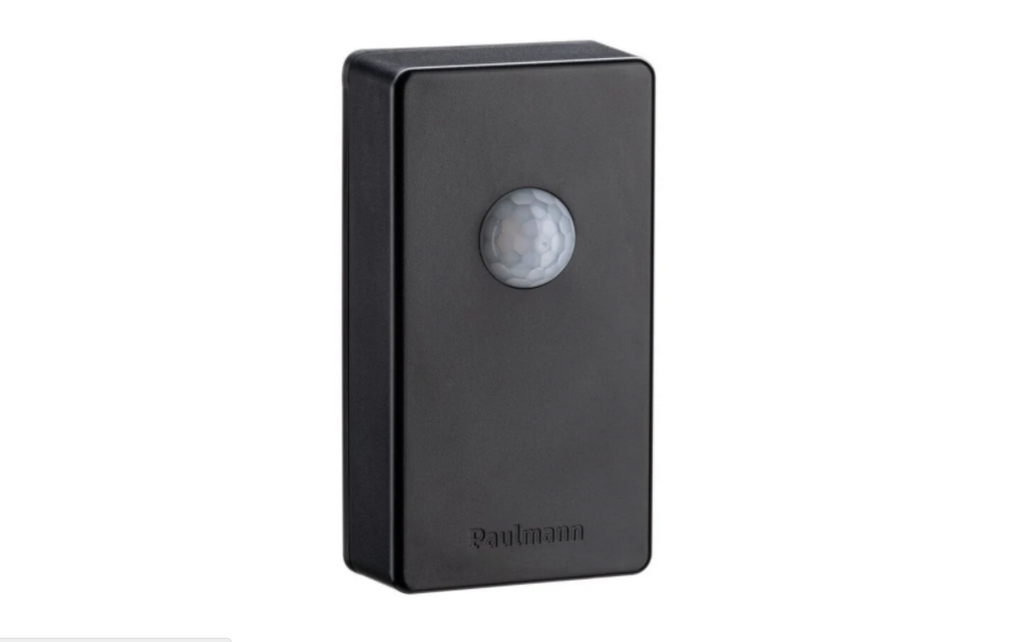

Paulmann Plug & Shine Zigbee IP44 18012

Рекомендую использовать тем, кому нужно включение света в сумерках. Работает от батареи пальчикового типа (АА). Может включаться или увеличивать яркость при обнаружении движения. Элемент управления используется с контроллером Plug & Shine (93999).

Paulmann Plug & Shine Zigbee IP44 18012 в обзоре беспроводных датчиков движения

Произведен в Германии. Его глубина составляет 4 см, а высота — 12 см. Класс пылевлагозащиты — IP 44. Входит в коллекцию Plug Shine Zigbee. Выполнен в черном цвете и современном стиле. Используются пластиковые материалы. Общая мощность — 4,8 Вт. Сигнализатор оптический. В отличие от предыдущей модели, в комплект которой входит крепеж, здесь он отсутствует.

легкий;
стильный дизайн;
средняя защита от пыли и влаги;
немецкое качество.

Схема СВЧ датчика движения

Показана схема не этого модуля, но аналогичного детектора, для лучшего понимания принципа работы. Устройство имеет три контакта, считая сверху вниз: информационный вывод, общий вывод и питание.

Детали СВЧ детектора

Принцип работы датчика основан на эффекте Доплера . Датчик реагирует на перемещение людей в зоне действия. Датчик имеет практически круговую диаграмму направленности, и срабатывает в независимости от того, с какой стороны от устройства появилось движение. По заявлениям продавца дальность обнаружения составляет около 8 м, на такой дальности датчик не проверялся, но на расстоянии 3-4 м срабатывание надежное. На очень медленные, со скорость миллиметры в секунду, или мелкие перемещения типа движений пальца — датчик не реагирует даже с расстояния в несколько сантиметров. Но на взмах руки или перемещение с нормальной скоростью срабатывание надежное. Поэтому такие СВЧ детекторы движения часто ставят для охранной сигнализации.

EKF №4 в рейтинге лучших производителей.

«ЕКФ» — международная компания, один из крупнейших в мире производителей электротехнической продукции, качество и надежность которой признано во всем мире.

За многолетнюю собственную производственную практику компания «ЕКФ» накопила богатый успешный опыт, благодаря которому удается совмещать максимально возможные технические характеристики изделий, привлекательный дизайн, удобство монтажа и обслуживания.

Сегодня ассортимент продукции компании огромен и включает тысячи наименований: автоматические выключатели, измерительные приборы, розетки, контроллеры, счетчики электроэнергии, выключатели, удлинители, сетевые фильтры, УЗО, патроны, звонки, разъемы и многое другое.

Все новости компании «ЕКФ» доступны в нашем специальном разделе ниже.

Микроволновый датчик движения для потолков высотой до 15 метров

Микроволновый датчик MW-707 для высоких потолков пополнил ассортимент EKF.
Он разработан для автоматизации систем освещения на складах, в погрузочных зонах, на автостоянках и в других местах, где возможна установка датчика на большой высоте.

Преимущества нового датч …

УФ-датчик

Эти датчики измеряют интенсивность или мощность падающего ультрафиолетового излучения. Форма электромагнитного излучения имеет большую длину волны, чем рентгеновское излучение, но все же короче, чем видимое излучение.

Активный материал, известный как поликристаллический алмаз, используется для надежного измерения ультрафиолета. Приборы могут обнаруживать различное воздействие на окружающую среду.

Критерии выбора устройства:

Диапазоны длин волн в нанометрах (нм), которые могут быть обнаружены ультрафиолетовыми датчиками.
Рабочая температура.
Точность.
Вес.
Диапазон мощности.

Часто задаваемые вопросы

Q1: Как работает датчик движения?

Датчик движения — это устройство, предназначенное для обнаружения различных типов движения. Представленные на рынке модели можно разделить на две основные группы: пассивные и активные. Первые из них работают с инфракрасным излучением, а дополнительно с перепадами температур. Активные датчики работают с использованием электромагнитных волн. Иногда в магазинах можно найти устройства, обладающие характеристиками датчиков из обеих этих групп. Пассивные устройства обнаруживают излучение других тел и на этом основании вызывают тревогу. В связи с тем, что они подвержены воздействию температуры, их следует устанавливать на подходящем расстоянии (около 1,5 м) от источника тепла. Активные датчики используют эффект Доплера, т.е. явление, при котором можно наблюдать появление разности частот, посылаемых источником волн и их приемником.

Q2: Как настроить датчик движения?

Многим людям, особенно тем, кто никогда раньше не пользовался датчиком движения, может быть интересно, как его настроить. Правильно выполненный процесс установки необходим для правильной работы датчика. Обычно у пользователя есть возможность настроить чувствительность в несколько шагов, что позволяет настроить, в какой момент датчик должен срабатывать.

Часто также есть выбор между дневной и ночной работой. Вы также должны настроить оборудование на продолжительность времени, в течение которого лампа будет гореть с момента обнаружения движения. Четко указать, как выполнять процесс настройки, невозможно, потому что многое зависит от выбранного вами устройства. Точная информация должна быть включена в каждое руководство по эксплуатации.

Q3: Как подключить датчик движения?

При подключении датчика движения примите соответствующие меры предосторожности для обеспечения максимальной безопасности при работе. Первое, что вы должны сделать, это отключить питание. Затем прикрепите корпус датчика, следуя рисункам в руководстве по эксплуатации или другим указаниям производителя. Датчик движения необходимо подключать в соответствии с маркировкой проводов. В случае питания 230 В это фазный провод L (коричневый) и нулевой провод N (синий). При подаче 12В мы используем плюсовой провод (красный) и минусовой провод (черный). Кабели должны быть подключены в соответствии со схемой, указанной в руководстве. Q4: Как проверить датчик движения?

Q4: Как проверить датчик движения?

Пользователи датчиков движения указывают на форумах, как проверить исправность устройства. Оборудование должно быть подключено к источнику питания. Если датчик работает и обнаруживает движение, светодиод должен загореться. Если такого элемента на корпусе нет, проверьте, слышен ли сигнал. Некоторые датчики движения, доступные на рынке, имеют функцию тестирования, что означает, что светодиод, видимый снаружи, может быть деактивирован после правильно выполненного процесса установки.

Q5: Как подключить датчик движения к светильнику?

В магазинах мы можем найти уже готовые светильники, оснащенные датчиком движения. Установка такого устройства не представляет сложности. Однако вы можете купить датчик движения для уже имеющегося светильника, и тогда процесс установки может немного усложниться. Этот датчик должен быть установлен между источником питания и светильником. Его можно установить в любом месте с учетом расположения электросистемы. Способ подключения датчика движения будет зависеть в первую очередь от выбранной нами модели. Чтобы научиться правильно выполнять процесс установки, просто внимательно прочитайте инструкцию, входящую в комплект, и следуйте содержащимся в ней советам.

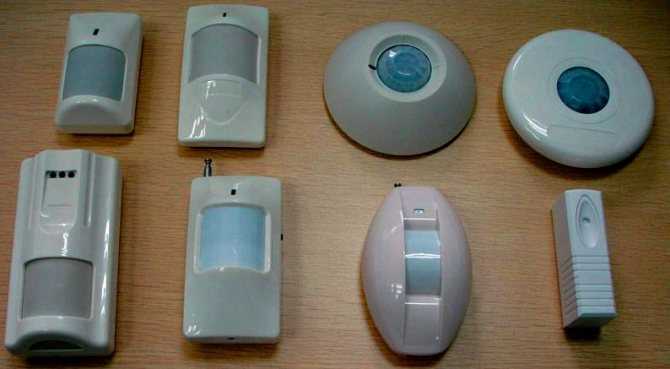

Классификация датчиков движения для включения света

Перед приобретением прибора обнаружения перемещения следует разобраться и понять, какие функции он будет выполнять. Потому существует обширное множество разнообразных типов и видов сенсорного оборудование.

Самым первым и самым главным различием детекторов движения является, какой волновой спектр он использует:

Инфракрасный. Такие модели устройств, предназначенные для обнаружения движения, регистрируют излучения тепла объектом. Недостаток – это ложное срабатывания на перемещения животных и потоков горячего воздуха, например, от кондиционера. Инфракрасный волновой спектр абсолютно безопасен для здоровья человека.
Ультразвуковой. Детектор присутствия работает в пределе 20-60 кГц. Прибор генерирует звуковую волну, которая отражается от объекта, регистрируется и анализируется устройством. Недостатками таких моделей является возможность несрабатывания детектора из-за того, что объект слишком медленно движется, применение малого радиуса действия, а также не исключена возможность отпугивания ультразвуком домашних животных.
Микроволновый. Принцип работы такого детектора заключается в использовании электромагнитной волны высокой частоты, в 1 ГГц. Прибор выпускается значительно небольших габаритных размеров, что позволяет его скрытно установить. Радиус и дальность работы таких устройств зависит от величины мощности СВЧ-передатчика и чувствительности приемного модуля детектора. Условия окружающей среды и наличие небольших преград и перегородок особого влияния на работу детектора движения не оказывают. Но такие микроволновые устройства имеют достаточно высокую стоимость.
Комбинированный. Детекторы совмещают в себе инфракрасный и ультразвуковой волновые спектры.

Второе разделение детекторов присутствия заключается в том, где устройство будет установлено:

Снаружи здания. Радиус работы такого оборудования находится в промежутке от 100 до 500 м. В основном их монтируют на больших площадях промышленных предприятий или просто во дворе частного, загородного дома.
Внутри здания. Установка производится в любой комнате, помещении дома, квартиры и других. Применение такого регистратора осуществляется с использованием малого радиуса действия, величина которого зависит от площади помещения.

Третье разделение устройств обнаружения движения происходит по способам установки и монтажу оборудования:

Настенный или угловой. Из названия понятно, что такой датчик крепится на стене или в углу стен и потолка. Такой прибор снабжен небольшим углом обзора, что также позволяет избежать ложных срабатываний сенсора.
Потолочный. Крепится на потолок, использует угол обнаружения 360 градусов. Очень удобно применять такие регистраторы присутствия для включения световых приборов в помещениях, где несколько дверей.

И четвертое разделение сенсорного оборудования – по способу питания детектора электрической энергией:

Проводной. Является очень надежным источником электропитания, что позволяет обеспечить бесперебойную и безотказную эксплуатацию регистратора перемещения. Минусом такого способа электроснабжения является то, что необходимо протягивать метры провода и искать свободную розетку.
Автономный. Датчик движения питается от одного или нескольких аккумуляторов, которые, в основном, вставляются в корпус устройства. На рынке присутствуют также модели оборудования обнаружения перемещения, которые питаются от солнечных батареек. Недостатком таких моделей служит постоянный контроль за потребляемым током, который может менять свои величины и значения во времени.

И это только основные группы разделения такого типа оборудования, так как оно очень разнообразно.
