Расширительный бак мембранного типа для открытой и закрытой системы отопления

Назначение расширительного бачка в системе отопления

Объём жидких веществ увеличивается при нагревании. Поскольку вода несжимаемая жидкость, то даже незначительный нагрев приводит к нарастанию давления в герметичной системе отопления.

Чтобы компенсировать избыток теплоносителя в сети теплоснабжения монтируют расширительные баки. Они выполняют следующие функции:

• удаление излишков воды при нагреве;
• возврат жидкости в контур при охлаждении;
• поддержание стабильного давления в сети отопления при помощи регулировки объёма теплоносителя;
• защита всех элементов системы отопления от гидравлических ударов;
• накопление и вывод паров воздуха, появляющихся при нагревании водного теплоносителя.

Справка! Вода содержит растворённые газы, которые при подогреве принимают вид пузырьков, попадают в закрытый отопительный контур, вызывая образование воздушных пробок.

Для чего нужен

Объём килограмма воды при 20°C — 1,002 дм3 (л), при нагреве до 90°C он увеличивается на 3,4% и достигает 1,036 л.

При циркуляции 200 л жидкости разница может составлять 6,8 литров. Для замкнутой сети отопления, это немалое количество и распределить по трубам его не получится.

Для решения проблемы устанавливают расширительный бак — специальный резервуар, подключённый одним выходом к системе.

Во время нагрева давление внутри контура компенсируется объёмом бачка: в него направляется избыточная вода, а при остывании устремляется обратно в систему.

Разновидности экспанзоматов: что это такое и как правильно подобрать

Существует два вида экспанзоматов:

• открытые;
• закрытые мембранные.

Открытый

Открытый — цилиндрическая ёмкость с подведенным к ней трубопроводом. Монтируется в самой высокой точке отопительного контура — под потолком, на крыше или чердаке. Крышка нужна для исключения попадания внешнего мусора в систему, других функций она не несет.

Вода в баке такого вида испаряется и периодически требуется ее долив. Если доступ затруднен, монтируется автоматизированный контроль уровня жидкости. Подводятся дополнительные трубы с запорным краном для воды, а также патрубок для отвода лишней жидкости в случае переполнения. Переливной шланг выводят в канализацию или просто наружу через стену.

Фото 1. Цилиндрический экспанзомат открытого типа отличается простотой в монтаже и эксплуатации, экономичен.

Плюсы — простота установки и обслуживания, независимость от электрической сети, дешевизна конструкции. Имея необходимые навыки, можно изготовить самостоятельно из листов стали.

Минусы — редко вписывается в дизайн при установке внутри помещения; требует обязательного утепления в случае расположения снаружи; ускоряет процесс коррозии трубопровода (от постоянного контакта воды с воздухом); не подходит для отопления электрокотлом.

Справка! Месторасположение бака в системе должно быть удобным для его обслуживания. При установке самодельной конструкции вероятность неправильной состыковки патрубков существенно повышается. Бак крепится только после того, как монтаж контура завершен.

Закрытый

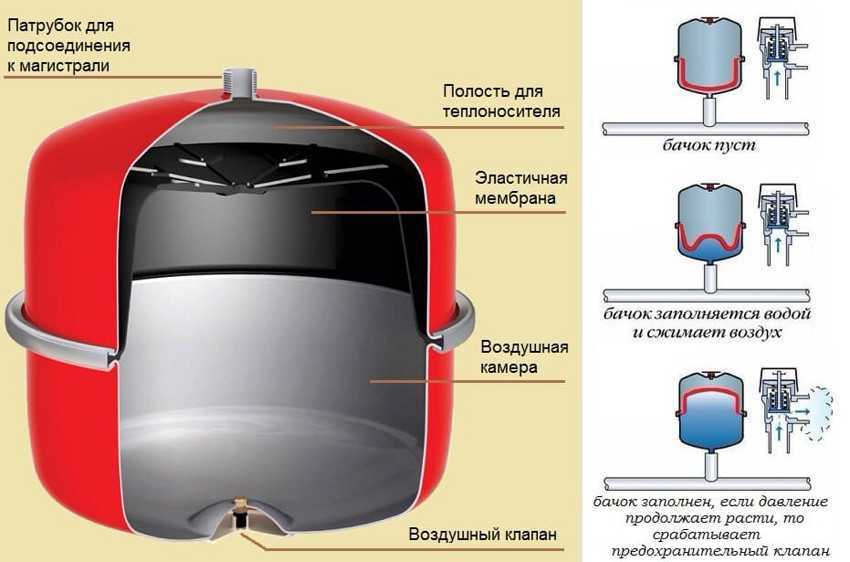

Закрытый экспанзомат (мембранник) представляет собой герметичную емкость с эластичной прокладкой-мембраной внутри, которая делит резервуар на две части — гидрокамеру и пневмокамеру. Стабилизация давления до необходимого уровня происходит за счёт изменения местоположения мембраны в бачке.

Фото 2. Закрытый экспанзомат в виде герметической емкости, разделен внутри мембраной на две части.

При нагреве жидкости в системе отопления излишек теплоносителя поступает в гидрокамеру. Под воздействием напора перегородка уменьшает размер пневмокамеры. Содержащийся в ней газ сжимается и давит на гидрокамеру. Происходит компенсация давлений в двух отделах, и комплекс снова приобретает равновесие. При уменьшении напора жидкости в трубопроводе происходят противоположные процессы.

Устанавливать экспанзомат нужно на обратную магистраль трубопровода, для оптимальной работы системы насосного оборудования. Расположение насоса — между котлом и баком.

Виды мембраны

Мембрана бывает двух видов:

• Баллонная — сменный элемент, что является неоспоримым плюсом. Чаще всего изготавливается из технологичной резины. При появлении трещин, фланцевое крепление перегородки делает замену простой и быстрой. Это значительно удешевляет ремонт конструкции.
• Диафрагменная — несъемная перегородка, способная стабилизировать невысокие перепады давления в трубопроводе. Изготавливается из эластичного полимера или тонкого металла. При выходе из строя мембраны такого вида замене подлежит весь экспанзомат.

Плюсы закрытых резервуаров — при возникновении аварийных перегрузок мембрана разрывается, сохраняя целостность дорогостоящей технической конструкции.

Изоляция теплоносителя от атмосферных потоков увеличивает срок службы отопительного контура; используются трубы меньшего диаметра, что удешевляет конструкцию.

Защита элементов отопления осуществляется за счет комплектации клапанами безопасности.

Минусы — немалые размеры в помещениях с большой площадью, повышенные требования к конструкции.

Внимание! Во время работы комплекса масса мембранника увеличивается, поэтому место крепления должно быть несущим. Там, куда врезается бак необходимо установить группу безопасности с манометром, контролирующую перепады давления в баке

Технические рекомендации

Схема установки мембранного бакаустановки мембранного бака

Прежде чем приступить к подсоединению гидроаккумулятора в систему водоснабжения следует:

• Тщательно изучить прилагаемую к оборудованию инструкцию.
• Провести технические расчеты давления и сравнить с указанными в нормативном справочнике по эксплуатации.
• Чтобы качественно провести установку, нужен ключ для разъемных соединений и труб из пластика, нужного размера гаечный ключ.
• Для крепления оборудования большого объема понадобятся специальные кронштейны.

Монтаж на крепления Обратите внимание! Замеры и расчеты эксплуатируемого оборудования должен проводить высококвалифицированный специалист. От точности выполненных расчетов и замеров зависит качество работы системы водоснабжения. Многолетний опыт использования для водоснабжения мембранных баков показал, что горизонтальные модели являются лучшим вариантом

Если у вас подключен погружной насос, приобретайте и устанавливайте вертикальные гидроаккумуляторы

Многолетний опыт использования для водоснабжения мембранных баков показал, что горизонтальные модели являются лучшим вариантом. Если у вас подключен погружной насос, приобретайте и устанавливайте вертикальные гидроаккумуляторы.

Расширительный бак для отопления открытого типа: характеристика устройства

Открытый расширительный бак для отопления имеет простую конструкцию в виде прямоугольной или цилиндрической емкости, оснащенной крышкой, которая предотвращает попадание частиц грязи в систему. Расширитель должен иметь патрубок, к которому будет подводиться труба от системы отопления. Емкость также должна быть оснащена сливным краном, который понадобиться для отведения жидкости в канализацию, в случае накопления ее в больших объемах.

Для безопасной эксплуатации расширительный бак должен иметь переливную трубу для отведения лишней воды в сливную сеть в случае переполнения бака. Также к нему должна быть подведена труба водоснабжения для пополнения системы отопления водой.

Расширительные баки для отопления открытого типа могут быть изготовлены из любого материала. Это может быть листовая сталь, нержавейка или пластик. Главным условием является то, что он должен быть термостойким, поскольку теплоноситель нагревается до высоких температур.

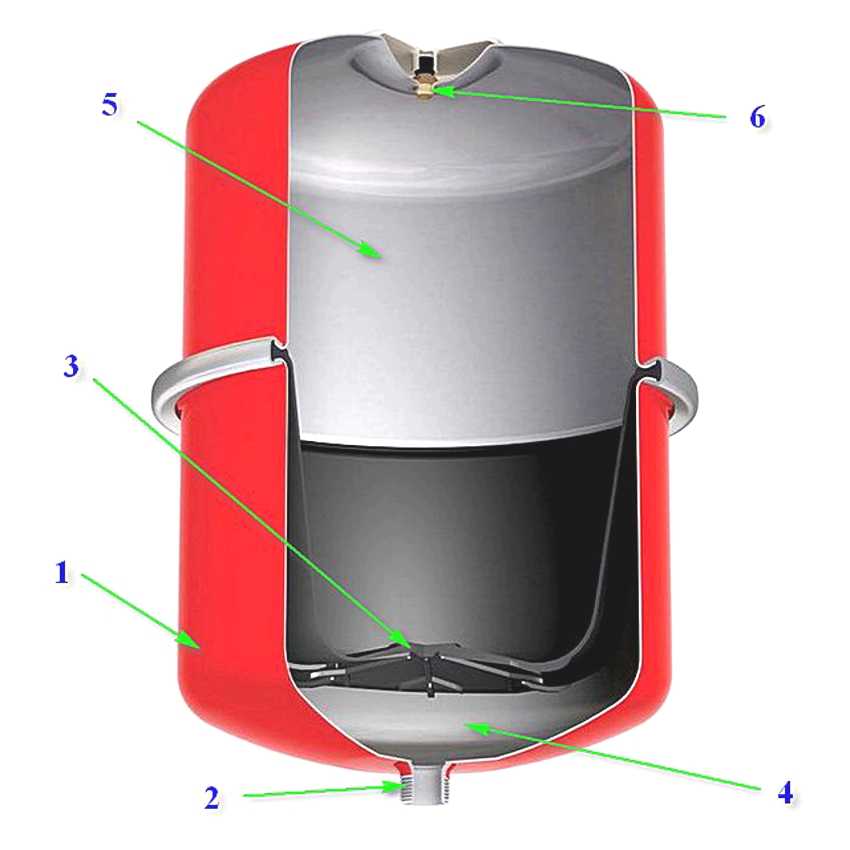

Строение расширительного бака мембранного типа: 1 – металлический корпус, 2 – патрубок, 3 – мембрана между двумя камерами бака, 4 – камера, заполняемая теплоносителем, 5 – воздушная камера, 6 – ниппель

Принцип работы расширительного бачка системы отопления

Принцип работы бака заключается в следующем. Разогретая до значительной температуры жидкость начинает увеличиваться в объеме, тем самым способствуя повышению давления в системе. Излишки жидкости выдавливаются в расширительный бак, где она будет находиться до момента остывания, после чего самотеком возвратится обратно с систему отопления. Данный процесс выполняется циклично.

Расширительный бак для системы отопления открытого типа оснащен несколькими патрубками:

• для соединения расширительной трубы, через которую поступает теплоноситель;
• для циркуляционной трубы, что отводит воду из системы;
• контрольной трубы, предназначенной для регулировки наполненности системы и
• ликвидации из нее воздуха;
• переливной трубы, для удаления излишков жидкости.

Также конструкцией предусматривается запасной патрубок с краном, через который вода сбрасывается при ремонте системы.

Принцип работы расширительного бака системы отопления

В случае достижения жидкостью максимального уровня, вода будет поступать через переливную трубу в канализацию, в случае подключения к ней. Если на переливе установлен патрубок с краном, необходимо периодически проверять уровень воды в баке простым открытием запорной арматуры. При установке расширительного бака для отопления, его можно оснастить реле верхнего и нижнего уровней, которые могут подавать звуковой или световой сигнал, когда жидкость доходит до максимального уровня в точке перелива, или минимального.

Поскольку расширительный бак не является герметичным, часть жидкости, прибывая в контакте с воздухом, испаряется, что требует ее компенсации для нормальной работы системы. Это происходит при непосредственном участии человека, который должен контролировать объем воды в системе и, при необходимости, пополнять его.

Достоинства и недостатки открытого расширителя

Главными преимуществами расширительного бака системы отопления открытого типа является простота конструкции и полная автономность устройства, работа которого не зависит от работоспособности системы. Все процессы в нем происходят согласно естественному круговороту, без использования насосного и прочего оборудования. Также радует доступная цена расширительного бака для отопления открытого типа, которая стартует от 1500 руб.

К недостаткам такой емкости можно отнести:

• необходимость теплоизоляции бака для снижения потерь тепла;
• монтаж дополнительных трубопроводов, что портит эстетичный вид;

Расширительный бак имеет довольно простую конструкцию

• не герметичность резервуара;
• необходимость периодического пополнения воды в системе в результате испарения жидкости. Поскольку вода непосредственно контактирует с воздухом, это может стать причиной возникновения коррозии стальной емкости, что приведет к уменьшению теплоотдачи, появлению шума и снижению периода ее эксплуатации.

В частном доме расширительный бак отопления открытого типа устанавливается в чердачном помещении, лестничном проеме или специально оборудованном боксе, который устанавливается на крыше дома. При достаточной высоте здания его можно расположить внутри жилого помещения в санузле или хозкомнате.

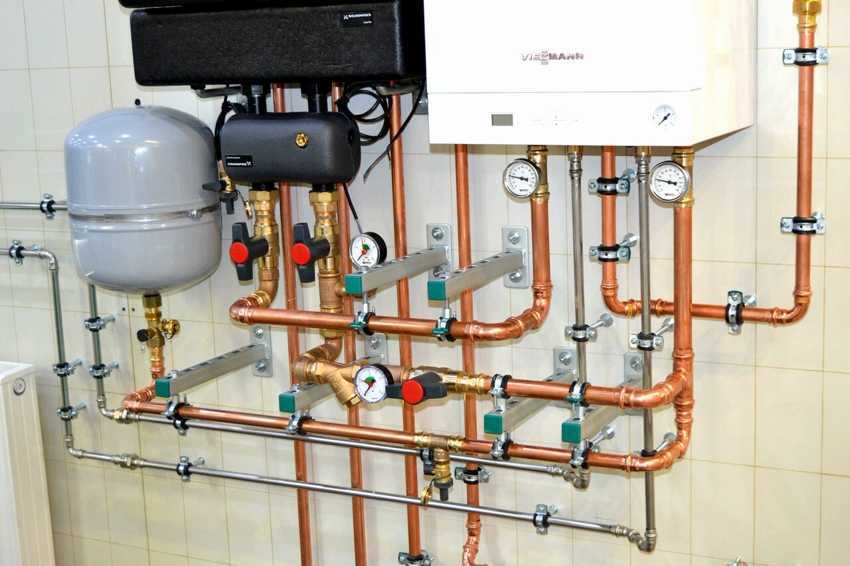

Расширительную емкость устанавливают рядом с котлом отопления

Бак закрытого типа

Другая разновидность расширительного бачка представляет собой герметично закрытую емкость. Внутри нее находится мембрана, сделанная из резины. Она может быть либо баллонной, либо в виде диафрагмы. Принципиального значения форма не имеет. Единственная разница заключается в том, что в бак с мембраной баллонного типа помещается больше жидкости, хотя и ненамного.

Принцип действия мембранного бака заключается в следующем. С обратной стороны груши закачано некоторое количество воздуха или азота под давлением. Уровень последнего настраивается в зависимости от конкретной модели расширительного бака.

Когда теплоноситель нагревается до определенной температуры, давление в магистрали начинает расти, вследствие чего резиновая мембрана растягивается и пропускает жидкость внутрь емкости. Когда вода остывает, процесс происходит в обратном порядке.

Закрытые бачки используются в отопительных системах с принудительной циркуляцией теплоносителя. В верхней части оборудования смонтирован золотник, с помощью которого происходит закачка воздуха, а снизу подводится жидкость.

Место установки такого расширительного бака не имеет принципиального значения. Удобнее всего разместить оборудование в той же котельной, где находится отопительный котел. Если последний относится к газовым разновидностям, то бачок и вовсе может быть встроен в теплогенератор, поскольку обладает весьма скромными габаритами.

Помимо удобства размещения, расширительный бачок закрытого типа имеет несколько других преимуществ:

• он не нуждается в утеплении, в отличие от открытого собрата,
• теплоноситель не контактирует с атмосферой, а потому металлические детали котла гораздо меньше подвержены коррозийным процессам.

Недостаток оборудования заключается в той самой мембране, которая заведует его работой. Срок ее эксплуатации составляет всего около десятка лет, причем не всегда этот элемент можно поменять на новый. Довольно часто приходится заменять весь расширительный бак.

Впрочем, этот момент можно учесть еще при приобретении оборудования. В продукции некоторых производителей предусмотрена возможность снять старую мембрану и поставить вместо нее новую. Если вы выберет соответствующую модель, то в случае растрескивания или деформации резиновой груши вам не придется менять бак целиком.

Вообще, существуют баки закрытого типа, в которых вовсе не предусмотрена установка мембраны. Ее роль исполняет воздух, но в этом и кроется недопустимый недостаток, ведь подобное приводит к возникновению коррозийных процессов. Иными словами, расширительные баки без мембраны — это самый неудачный вариант, какой только можно было придумать.

Конструкция закрытого расширительно бака

Механизм действия расширительного бака зависит от конструктивных особенностей установленной в нем мембраны. Устройство с мембраной в виде диафрагмы представляет собой стальную бочку или плоский прямоугольный бак, разделенный пополам резиновой перегородкой. Еще на заводе в его верхнюю камеру закачивают воздух, создающий начальное давление. А после установки на объекте в нижнюю часть емкости поступает теплоноситель, приводя гибкую мембрану в движение. Когда она ложится на зеркало воды/антифриза, систему можно запускать.

Во время работы излишки разогретого теплоносителя сбрасываются в бак, сжимая содержащийся в нем воздух. Это заставляет мембрану сместиться в воздушную камеру, и таким образом освобождается больше места для избытка жидкости. Когда вода/антифриз остывает, уменьшаясь в объеме, давление на диафрагму снижается, и она принимает начальное положение. Так регулируется давление в системе.

В баках с мембраной баллонного типа установлена резиновая емкость для теплоносителя, окруженная по периметру резервуара воздухом. При поступлении нагретой жидкости она растягивается, как надуваемый воздушный шарик, и возвращается к исходному размеру, когда теплоноситель остывает.

У баков такого рода есть два заметных преимущества. Во-первых, они позволяют точно контролировать давление в системе. Во-вторых, их мембраны можно заменять по мере износа, чего нельзя сказать о диафрагменных баках.

Многие производители снабжают свои изделия предохранительным клапаном. Он открывается и сбрасывает излишки воды, когда давление в трубах поднимается выше допустимого. Если у выбранной модели клапана нет, его стоит докупить отдельно.

Закрытый или открытый бачок: сравнение

Итак, главное различие открытого и закрытого резервуара в наличии или отсутствии контакта с воздухом

Так ли это важно?. С одной стороны, простой открытый компенсатор – недорогое решение для отопительной системы, которое вполне отвечает всем необходимым требованиям

С одной стороны, простой открытый компенсатор – недорогое решение для отопительной системы, которое вполне отвечает всем необходимым требованиям.

В роли бачка может выступать даже простая пластиковая канистра или бочка. Так зачем тратить деньги?

В герметичном контуре теплоноситель не испаряется, это факт. Следовательно, необходимости в его периодической доливке нет, а значит, вы не потратите на это лишнего времени. Второе несомненное преимущество мембранной конструкции перед обычной ёмкостью – свобода в выборе места для монтажа. Малогабаритный, аккуратный и неприметный, он не будет привлекать лишнего внимания.

В открытом бачке вода постоянно насыщается воздухом, а такой тандем приводит к образованию ржавчины на внутренностях батарей и труб.

Кроме того, пузырьки воздуха, циркулирующие в теплоносителе, серьёзно осложняют сам процесс прогрева, а это приводит к потерям энергии и топлива.

Помните, что за открытым бачком необходимо следить: постоянно проверять уровень жидкости в нём, чтобы не пропустить момент, когда патрубок начнет засасывать в контур воздух. А закрытый бачок совсем не требует внимания. Можно, конечно использовать разные ноу-хау от народных умельцев: флажки и поплавки. Если разовьёте в себе привычку постоянно поглядывать в сторону бачка, не исключено, что самодельные сигнализаторы своевременно предупредят вас о назревшей проблеме.

И последнее: закрытые бачки можно использовать для любых систем отопления, в том числе – для водяных полов.

Закрытые бачки незаменимы для двухконтурной системы, в которой одновременно подогревается вода для кухни и ванной.

Давление воздуха в расширительном бачке

Показатель давления воздуха или азота в расширительном баке для различных газовых котлов будет не одинаковым, все зависит от типа оборудования и конструкционных особенностей. Нормативы указываются производителем в паспорте изделия.

Обычно давление в новой демпферной емкости составляет 1,5 атм. Но такая настройка может не подходить под конкретную систему отопления. Заводские параметры несложно сбросить. Для этих целей в корпусе расширительного бачка имеется специальный штуцер (у некоторых производителей это золотник для накачки), посредством которого осуществляется регулировка напора воздуха.

Ниппель находится со стороны воздушной камеры баллона. С его помощью можно спустить лишнее давление или, наоборот, накачать бачок

Для нормального функционирования газового котла нужно, чтобы в мембранном баке давление было меньше на 0,2 атм, чем в самой системе. Иначе увеличившаяся в объеме разогретая вода не сможет зайти в емкость.

В небольших домах и квартирах для закрытых систем отопления обычно допустимо давление в расширительном гидробаке в пределах 0,8-1,0 бар (атм). Но не менее 0,7 бар, поскольку на многих газовых котлах стоит защита и прибор просто не включится.

Проверят уровень давления бака нужно ежегодно. Если замечены скачки давления в системе отопления, значит, из демпферной емкости вышел воздух и его надо подкачать.

Где устанавливается расширительный бак на отопление

Его главное направление – эффективный прием излишков теплоносителя. Также он может идти в дополнение к имеющемуся баку отопительного котла. Поэтому, где устанавливается агрегат, зависит от его задач и самой системы.

В любом случае подбор места должен учитывать следующие требования:

• Не может прилегать к стене, необходимо оставить расстояние между ней и прибором;
• при настенной вариации установки не стоит брать чересчур большие высоты. Взаимодействующие с баком трубы в данном случае также крепятся к стене. Это освободит патрубок аппарата от лишней нагрузки;
• место установки должно позволить расположить между устройством и трубами запорный кран. Так не потребуется полный слив жидкости из системы при его снятии;
• понадобится постоянное обслуживание и возможно ремонт или даже замена расширительного бачка, поэтому добраться до него не должно быть проблемой.

Мембранный бак – наиболее используемый в закрытых схемах. Чаще всего он устанавливается на обратке между отопительным прибором и насосом для циркуляции. С теоретической точки зрения на трубе подачи он тоже может монтироваться. На практике же слишком горячая жидкость повредит устройство и снизит ее продолжительность жизни.

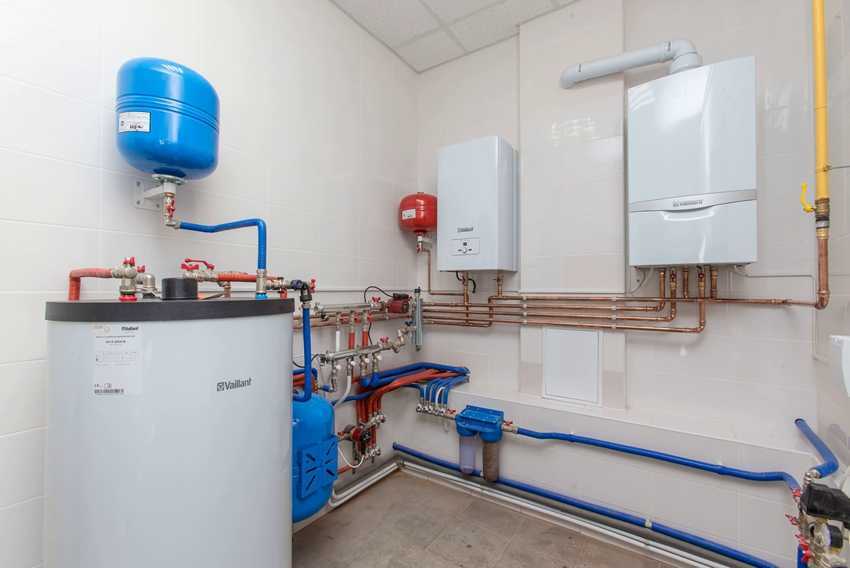

Если говорить о выборе помещения, то для закрытых схем это обычно котельная. При маленьких площадях здания можно встретить расширительный бачок в системе отопления у котла на кухне. В домах загородного типа стабилизация сети осуществляется иногда монтажом сразу нескольких бачков.

Мембранные расширительные баки для систем отопления Wester

Общий вид фронт Общий вид сзади Вид сверху Вид снизу Все объемы Увеличить membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Общий вид сзади, увеличить membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Вид сверху, увеличить membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Вид снизу, увеличить membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Все объемы, увеличить

Производитель: Wester HeatingЕмкость: 8, 12, 24, 35, 50, 80, 100, 120, 150, 200, 300, 500, 750, 1000, 1500, 2000, 2500, 3000, 5000, 10 000 литровПреддавление в воздушной полости: 1,5 барМакс. давление: 5,0 барРабочая температура: -10°C…+100°C — Предназначены для компенсации температурных расширений теплоносителя в замкнутых системах отопления.  — Основные элементы бака — корпус из высококачественной стали, эластичная мембрана из каучука.  — Давление в воздушной полости для баков от 8 до 150 литров — 1,5 бара, от 200 до 10 000 литров — бара.  — Теплоноситель в системе отопления — вода с содержанием гликоля не выше 50%.  — Расширительные баки комплектуются сменной мембраной.  — Температурный режим работы — от -10 °С до +100 °С  — Срок службы — 100 000 циклов.  — Цвет корпуса — красный.

Характеристики и цены >>>

Наименование	Стоимостьс НДС, руб.	В наличиина складе
Мембранный бак для отопления Wester WRV8	1 391,00		Купить Мембранный бак для отопления Wester WRV8
Мембранный бак для отопления Wester WRV12	1 073,00		Купить Мембранный бак для отопления Wester WRV12
Мембранный бак для отопления Wester WRV18	1 173,00		Купить Мембранный бак для отопления Wester WRV18
Мембранный бак для отопления Wester WRV24	1 343,00		Купить Мембранный бак для отопления Wester WRV24
Мембранный бак для отопления Wester WRV35	2 199,00		Купить Мембранный бак для отопления Wester WRV35
Мембранный бак для отопления Wester WRV50	2 624,00		Купить Мембранный бак для отопления Wester WRV50
Мембранный бак для отопления Wester WRV80	3 832,00		Купить Мембранный бак для отопления Wester WRV80
Мембранный бак для отопления Wester WRV100	5 508,00		Купить Мембранный бак для отопления Wester WRV100
Мембранный бак для отопления Wester WRV150	8 325,00		Купить Мембранный бак для отопления Wester WRV150
Мембранный бак для отопления Wester WRV200 (top)	12 367,00		Купить Мембранный бак для отопления Wester WRV200 (top)
Мембранный бак для отопления Wester WRV300 (top)	15 114,00		Купить Мембранный бак для отопления Wester WRV300 (top)
Мембранный бак для отопления Wester WRV500 (top)	29 572,00		Купить Мембранный бак для отопления Wester WRV500 (top)
Мембранный бак для отопления Wester WRV750	67 580,00		Купить Мембранный бак для отопления Wester WRV750
Мембранный бак для отопления Wester WRV1000	90 664,00		Купить Мембранный бак для отопления Wester WRV1000

Крепления и держатели для расширительного бака отопления

Отопительная система – необходимый и важный элемент в доме, а организовать ее можно собственными руками

В процессе монтажа важно правильно выполнить крепление расширительного бака к стене

Назначение и виды расширительных баков

Расширительный бак – неотъемлемая часть жидкостной системы индивидуального отопления. Он представляет собой емкость, предназначенную для приема избыточного объема воды, так как она расширяется при нагреве. При охлаждении теплоносителя, расширительная емкость возвращает ранее принятый теплоноситель в сеть отопления. Таким образом он помогает поддерживать стабильность давления сети отопления при различных температурных режимах.

Все многообразие моделей классифицируется на два типа:

1. Открытые. Используются реже. Как правило, такой вариант можно встретить в домах, которым более 10 лет. Они представляют собой резервуар с открытой верхней частью и соединением внизу. Встраиваются в систему отопления в самой высокой ее точке.
2. Закрытый. Вариант представляет собой герметичную емкость с двумя камерами. Прорезиненная мембрана играет роль разделителя между ними.

На рынке представлены большей частью варианты закрытого типа. Расширительный бак в таком оборудовании – самый важный элемент. Закрытая сеть отопления имеет много преимуществ, в частности полностью исключен контакт с атмосферой. Благодаря этому нет необходимости подпитывать систему, так как вода не испаряется. А мембранную емкость можно установить в любом удобном месте.

Чтобы подобрать емкость по объему, нужно выполнить стандартный расчет по формуле Vрб (объем в литрах) = Vсо × (k / 100) × (Pv + 1) / (Pv-Ps), где:

• k – коэффициент расширения воды;
• Vсо – объем системы отопления в литрах;
• Ps – давление в сети отопления;
• v – давление предохранительного клапана.

Типы крепежа

К установке и эксплуатации каждой конкретной модели предъявляются определенные требования. В частности:

1. Монтаж производят в том помещении, где круглогодично сохраняется температурный режим не выше нуля.
2. Емкость устанавливается над котлом. Соединение с ним должно быть вертикальным.
3. Предусматривается аварийный перелив.
4. Должен быть организован постоянный доступ к воздушному клапану, крану для слива, шильдику.
5. Редуктор размещают после водомера.

Конструкция может быть прикреплена при помощи комплектов крепления 8-35 для мембранных баков.

Стандартные кронштейны

Этот тип крепления подходит практически для всех вариантов емкостей. Они имеют стандартную форму. Как правило, выполнены из металла. В комплекте имеется все необходимое – шайба, прокладки и т.д

Важно подобрать крепление качественного производства

Регулируемые кронштейны

Вариант представляет собой металлический кронштейн с выдвижной консолью. Конструкцией предусмотрен стопорный болт (болты). Держатель изготовлен методом контактной электрической сварки.

Регулируемый кронштейн применяется для крепления бака непосредственно к стене. К нему в комплекте идет пенополистироловая прокладка, шайба из нержавеющей стали.

Кронштейн со стальным хомутом

Предназначен для крепления расширительного бака к стене. Его также применяют при напольном монтаже емкости. Длину кронштейна регулируют самостоятельно.

Как правильно установить своими руками расширительный бак

Самостоятельный монтаж расширительного бака несложная процедура, но перед установкой все же стоит разобраться с деталями. Место установки зависит от проекта. А вот где установить соединительный узел – на подаче или на обратке – это решение индивидуальное. В любом случае буфер будет выполнять свою функцию.

При установке емкости открытого типа отопление может работать по принципу естественной циркуляции воды, то есть она будет энергонезависимой. Мембранный тип бака требует установки насоса. Если насос не встроен в сеть, то есть он внешний, то перед насосом устанавливается компенсирующая емкость. В противном случае бак будет работать неправильно, реагируя на слишком высокое давление.

Благодаря автономной системе отопления, можно не зависеть от того, когда стартует или завершается отопительный сезон. Это позволит существенно экономить на оплате счетов и наслаждаться комфортным пребыванием в собственном доме.

Несколько слов касательно того, как необходимо устанавливать расширительный

По способу подключения принято разделять горизонтальные и вертикальные баки. Выбор в данном случае (касательно только этого параметра) основывается на том, какое устройство проще будет разместить в отведенном для него помещении.

Большинство современных частных домов и коттеджей оснащено автономными системами отопления, одним из важных элементом которых является расширительный бак. Данный конструктивный элемент служит для предотвращения избыточного давления в системе, которое может возникнуть за счет расширения теплоносителя при повышении его температуры. Они являются обязательным атрибутом систем отопления, пожаротушения, широко используют расширительный бак для водоснабжения.

На рынке представлен широкий ассортимент всевозможных расширительных баков различного объема, которые отличаются конструктивными особенностями, но принцип действия у них схож.

На рынке представлен широкий ассортимент расширительных баков под любую скважину или систему отопления

Расширительные баки для систем отопления и водоснабжения встречаются двух типов: закрытые (мембранные) и открытые.

Расширительный бак открытого типа

Расширительный бак открытого типа представляет собой емкость, в дне которой имеется резьбовой соединитель с системой отопления. Размещают этот бак в самой высокой точке системы отопления. В современных системах отопления его используют редко, поскольку он обладает довольно внушительным перечнем недостатков:

• негерметичен, что приводит к коррозии;
• громоздкий, большой бак даже может быть шире дверного проема;
• не может работать при высоком давлении системы;
• уровень воды в таком баке зависит от объема жидкости в системе.

Мембранный бак закрытого типа

В отличие от открытого, мембранный расширительный бак является закрытым и лишен перечисленных недостатков. Он представляет собой герметичную емкость, баллонного или плоского типа, чаще всего овальной или шарообразной формы, полость которой разделена резиновой термостойкой мембранной. Мембрана бывает баллонного или диафрагменного типа. Диафрагменные мембраны используют в расширительных баках небольшого объема. Баки с мембранной баллонного типа являются более долговечными, поскольку вода находится внутри мембраны, не соприкасаясь со стенками бака. К тому же мембрану баллонного типа можно заменить, если она выйдет из строя.

Принцип работы расширительного бака в случае включения в систему отопления

Внутри бака образовываются две камеры – воздушная и жидкостная. Воздух (или газ) сжат и находится под определенным давлением. В воздушной камере – устанавливают специальный клапан для стравливания воздуха при избыточном давлении в системе.

Принцип работы расширительного бака мембранного (закрытого) типа заключается в том, что теплоноситель, нагретый в замкнутом контуре, расширяется. В то время, когда прирост объема достигает бака, мембрана растягивается, доля воздушного пространства уменьшается. Давление в баке и всей системе увеличивается. Обязательным требованием при его установке является наличие предохранительного клапана и манометра.
