Какой расширительный бак нужен для отопления частного дома: типы бачков в системе с котлами

Расчет расширительного бака по формуле

Если вы не хотите вдаваться в тонкости, можно установить бачок емкостью 10% от всего объема теплоносителя. Но иногда лучше рассчитать все точно. При оборудовании большой системы отопления можно будет существенно сэкономить.

Чтобы рассчитать необходимый объем расширительного бака, нужно знать следующее:

Минимальную температуру теплоносителя;
Максимальную температуру теплоносителя;
Объем системы отопления;
Процент этиленгликоля или пропиленгликоля в теплоносителе.

Важно!

Если вы собираетесь отапливать дом или дачу, в которых живете не постоянно, будьте внимательны с подбором типа теплоносителя. У них разная температура замерзания и коэффициент расширения.

Для расчета объема расширительного бака вам нужно воспользоваться формулой:

V = V1 x (Q – Q1)

В этой формуле:

Q1 – коэффициент расширения при минимальной температуре (см. таблицы ниже);
Q – коэффициент расширения при минимальной температуре (см. таблицы ниже);
V1 – объем теплоносителя в системе отопления в литрах;
V – объем расширительного бака в литрах.

Если в источнике тепла уже установлен расширительный бачок, то его нужно учесть. Для этого отнимите от полученного значения «V» емкость встроенного. Полученное число и есть необходимый объем вашего расширительного бака.

Важно!

Если у вас система отопления с принудительной циркуляцией, минимальная общая емкость расширительного бака – 15 литров.

Коэффициент теплового расширения раствора этиленгликоля

t, °С	10%	20%	30%	40%	50%	60%	70%	80%	90%	100%
0.00013	0.0032	0.0064	0.0096	0.0128	0.016	0.0192	0.0224	0.0256	0.0288
10	0.00027	0.0034	0.0066	0.0098	0.013	0.0162	0.0194	0.0226	0.0258	0.029
20	0.00177	0.0048	0.008	0.0112	0.0144	0.0176	0.0208	0.024	0.0272	0.0304
30	0.00435	0.0074	0.0106	0.0138	0.017	0.0202	0.0234	0.0266	0.0298	0.033
40	0.0078	0.0109	0.0141	0.0173	0.0205	0.0237	0.0269	0.0301	0.0333	0.0365
50	0.0121	0.0151	0.0183	0.0215	0.0247	0.0279	0.0311	0.0343	0.0375	0.0407
60	0.0171	0.0201	0.0232	0.0263	0.0294	0.0325	0.0356	0.0387	0.0418	0.0449
70	0.0227	0.0258	0.0288	0.0318	0.0348	0.0378	0.0408	0.0438	0.0468	0.0498
80	0.029	0.032	0.0349	0.0378	0.0407	0.0436	0.0465	0.0494	0.0533	0.0552
90	0.0359	0.0389	0.0417	0.0445	0.0473	0.0501	0.053	0.0557	0.0584	0.0613
100	0.0434	0.0465	0.0491	0.0517	0.0543	0.0569	0.0595	0.0621	0.0647	0.0673

Коэффициент объемного расширения пропиленгликоля

t, °С	0%	10%	20%	30%	40%	50%	60%	70%	80%	90%	100%
0.00013	0.00014	0.00015	0.00015	0.00017	0.000175	0.000185	0.00019	0.0002	0.00021	0.00023
10	0.00027	0.00029	0.00031	0.00032	0.00035	0.00036	0.00038	0.0004	0.00042	0.00044	0.00047
20	0.00177	0.0019	0.00203	0.00208	0.0023	0.00239	0.00252	0.00262	0.00275	0.00288	0.0031
30	0.00435	0.00467	0.005	0.00511	0.00565	0.00587	0.0062	0.00644	0.00676	0.00707	0.00761
40	0.00782	0.0084	0.00899	0.00919	0.01017	0.01056	0.01114	0.01157	0.01216	0.0127	0.01368
50	0.0121	0.013	0.01391	0.01421	0.01573	0.01633	0.01724	0.0179	0.01881	0.01966	0.02117
60	0.0171	0.01838	0.01966	0.02009	0.02223	0.02308	0.02437	0.0253	0.02659	0.02779	0.02992
70	0.0227	0.0244	0.0261	0.02667	0.02951	0.03064	0.03235	0.0336	0.0353	0.03689	0.03972
80	0.029	0.03117	0.03335	0.03407	0.0377	0.03915	0.04132	0.04292	0.04509	0.04712	0.05075
90	0.0359	0.03859	0.04128	0.04218	0.04667	0.04846	0.05116	0.05313	0.05582	0.05834	0.06282
100	0.0434	0.04665	0.04991	0.05099	0.05642	0.05859	0.06184	0.06423	0.06749	0.07052	0.07595

Для того чтобы определить количества теплоносителя в системе отопления, вам нужно учесть объем:

Подключенных приборов (радиаторы. магистраль теплого пола и т.д.);
Труб;
Коллектора (гребенки);
Источника тепла (например, сколько теплоносителя находится в змеевике бойлера или котла).

Вычислить объем труб можно по формуле:

V = L x 0,0785 x D x D

В этой формуле:

L – длина трубы отопления;
D – диаметр в см;
V – объем теплоносителя в трубе в литрах.

Объем теплоносителя в батареях вы можете посмотреть в спецификации или инструкции к ним. Если таковых нет, количество теплоносителя вы можете узнать в публикации статью «Объем воды в радиаторе отопления – алюминиевом, чугунном, биметаллическом».

Утепление главного коллектора

Особую роль играет то, как функционирует разгонный коллектор в системе отопления естественной циркуляции. Это, как правило, труба большого диаметра, по которой и поднимается рабочий теплоноситель. Диаметр коллектора не должен быть менее выходного отверстия котла.

Очень часто плохая работа системы отопления с естественной циркуляцией связана с тем, что в главном коллекторе теплоноситель остывает. Так как он здесь имеет самую высокую температуру, то и потери значительны. Ведь чем горячее жидкость, тем быстрее температура стремится выровняться с окружающей средой.

Чтобы улучшить работу системы, иногда достаточно лишь утеплить коллектор. Возможно, в этом случае некоторые дальние радиаторы, которые не прогревались до необходимой температуры, станут отдавать тепло в помещения.

Что представляют собой расширительные баки в системе отопления

Предназначение расширительных баков

В системе отопления постоянно происходят колебания температуры воды. Это приводит к изменению давления во всех узлах конструкции. Герметичность системы не позволяет избавиться от излишка жидкости. Последствия таких колебаний температуры и давления – выход из строя котла и трубопроводов. Кроме того, это опасно для людей, которые находятся в помещениях с трубопроводами.

Клапан для сброса излишков воды провоцирует появления еще одной проблемы. В систему попадает воздух, нарушается нормальный процесс циркуляции. При снижении температуры потребуется пополнить установку теплоносителем. Это влечет дополнительные затраты и неудобства. Выход из ситуации – расширительные мембранные баки.

Установка расширительного бака способствуют стабилизации работы всей отопительной системы. Конструкция объем и дизайн оборудования зависит от конкретных условий установки.

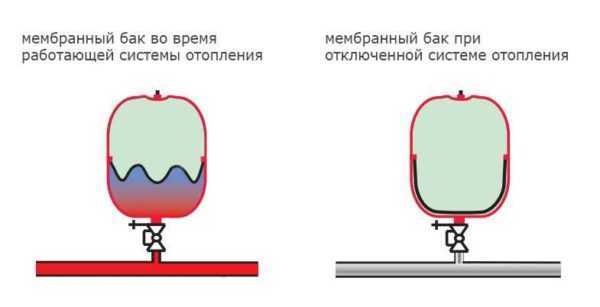

Конструкция и принцип работы мембранных расширительных баков

Бачок представлен в виде сосуда со встроенной мембраной, изготовленной из резины. Она делит внутреннее пространство на две части. В одной находится сжатый воздух, а другая предназначена для теплоносителя.

Иногда вместо воздуха используют сжатый газ, например, азот. Параметры давления газа представлены в паспорте. Когда система находится в нерабочем состоянии, внутренний объем бака заполнен газом или воздухом. Перед вводом в эксплуатацию устанавливают равновесное давление во всей системе. При изменении температуры носителя, в нашем случае воды, она расширяется и избыток начинает поступать в камеру расширительного бака. Давление в газовой части бака выравнивается с показателями давления в системе.

При больших объемах теплоносителя требуется установить контроль за давлением в камере, где находится воздух.

Внутренняя мембрана бывает:

баллонная, которая в случае выхода из строя подлежит замене. Вода при использовании этого вида мембраны не соприкасается с корпусом бака;
диафрагменная, которая относится к незаменимым и применяется для систем с небольшим количеством теплоносителя.

Преимущества и недостатки мембранных баков

Преимущества мембранных баков:

бутиловые и резиновые мембраны допускаются к использованию в системах с питьевой водой;
качество воды не является препятствием для использования мембранных баков. В случае использования воды с превышением по показателю содержания кальция, мембрану легко сменить;
при подкачке требуется небольшое количество газа или воздуха;
теплоноситель не испаряется. Благодаря этому отсутствуют его потери;
минимальные затраты на эксплуатацию системы;
монтаж не требует больших затрат средств и времени.

Читайте еще: Расширительный бак для системы водоснабжения: принцип работы и выполняемые функции, особенности расчета

Как выставить оптимальное давление?

На системе отопления стоят манометры, с помощью которых контролируется давление в контуре. На самом же расширительном баке штуцера под установку измерительного прибора нет. Зато есть ниппель или золотник для выпуска и подкачки воздуха или газа. Ниппель такой же как на колесах машин. Поэтому проверить уровень давления и отрегулировать его можно посредством обычного автомобильного насоса с манометром.

Перед тем, как спустить лишнее давление или накачать воздухом расширительный бачок бытового газового котла, необходимо подготовить систему. Автомобильный манометр показывает значение в МПа, полученные данные нужно перевести в атмосферы или бары: 1 Бар (1 атм) = 0,1 МПа.

Алгоритм измерения давления:

Отключить газовый котел. Подождать пока вода не перестанет циркулировать по системе.
На участке с гидробаком перекрыть все запорные вентили и через дренажный штуцер слить теплоноситель. Для котлов со встроенным баком перекрывается обратка, а также подача воды.
Подсоединить к ниппелю бака насос.
Накачать воздух до показателей в 1,5 атм. Немного подождать, чтобы вылились остатки воды, снова пустить воздух.
Перекрыть вентили запорной арматуры и компрессором докачать давление до указанных в паспорте параметров или до уровня — давление в системе минус 0,2 атм. В случае перекачки бака лишний воздух стравливают.
Извлечь из ниппеля насос, закрутить колпак и перекрыть сливной штуцер. Залить в систему воду.

Проверить правильность регулировки напора воздуха можно, когда котел достигнет рабочих параметров.

При неправильной настройке напора воздуха в расширительном баке возможны сбои в работе всей системы отопления. Если экспанзомат перекачан, компенсирующие свойства не сработают. Поскольку воздух будет выталкивать излишки нагретой воды из бачка, повышая давление в трубах системы отопления.

А с заниженными показаниями давления компенсирующей емкости, вода просто протолкнет мембрану и заполнит весь резервуар. Как результат, при повышении температуры теплоносителя сработает предохранительный клапан.

Иногда в двухконтурных газовых котлах срабатывают предохранители и при правильной настройке давления встроенного расширительного бака. Это свидетельствует о том, что объем резервуара слишком мал для такой системы отопления. В этой ситуации рекомендуется вмонтировать дополнительный гидробак.

Для чего нужен расширительный бак для отопления

При работе системы отопления теплоноситель часто меняет свою температуру — то нагревается, то остывает. Понятное дело, при этом меняется объем жидкости. Он то увеличивается, то уменьшается. Излишки теплоносителя как раз и вытесняются в расширительный бак. Так что назначение этого устройства — компенсировать изменения объема теплоносителя.

Принцип работы расширительного бака для отопления

Виды и устройство

Есть две системы водяного отопления — открытая и закрытая. В закрытой системе циркуляция теплоносителя обеспечивается циркуляционным насосом. Он дополнительного давления не создает, просто проталкивает воду с заданной скоростью по трубам. В такой системе отопления стоит расширительный бак для отопления закрытого типа. Закрытым он называется потому, что представляет собой герметичную емкость, которая разделена на две части эластичной мембраной. В одной части находится воздух, в другую вытесняется лишний теплоноситель. Из-за наличия мембраны бак называют еще мембранным.

Открытая система отопления наличия циркуляционного насоса не предусматривает. В данном случае расширительный бак для отопления — это просто любая емкость — хоть ведро — к которой подведены трубы отопления. Для него не требуется даже крышки, хотя она может быть.

В самом простом варианте это сваренная из металла емкость, которую устанавливают на чердаке. Есть у этого варианта существенный недостаток. Так как бак негерметичный, теплоноситель испаряется и необходимо следить за его количеством — все время доливать. Делать это можно вручную — из ведра. Это не очень удобно — есть риск забыть пополнить запасы воды. Это грозит тем, что система завоздушится, что в может привести к ее поломке.

Более удобен автоматизированный контроль уровня воды. Правда, тогда на чердак, кроме труб отопления, придется еще тянуть водоснабжение а также куда-то выводить переливной шланг (трубу) на случай переполнения бака. Зато отпадает необходимость регулярно проверять количество теплоносителя.

Расширительный бак с диафрагмой

Особенностью такого устройства является разделение бака на два отдельных резервуара с помощью жёстко закреплённой диафрагмы. Поэтому в случае выхода её из строя придётся менять всё изделие целиком. В такой ёмкости, в части с жидкостью происходит непосредственный контакт воды с металлическим корпусом прибора, что приводит к образованию коррозии.

Чтобы решить эту проблему внутренние стенки устройства вскрывают специальными красителями. Однако такая защита недолговечная и через время на корпусе всё равно появляется ржавчина. Так же, как и расширительные баки со съёмной мембранной модели с диафрагмой бывают вертикальными или горизонтальными.

Типы баков

открытые;
закрытые.

Открытый

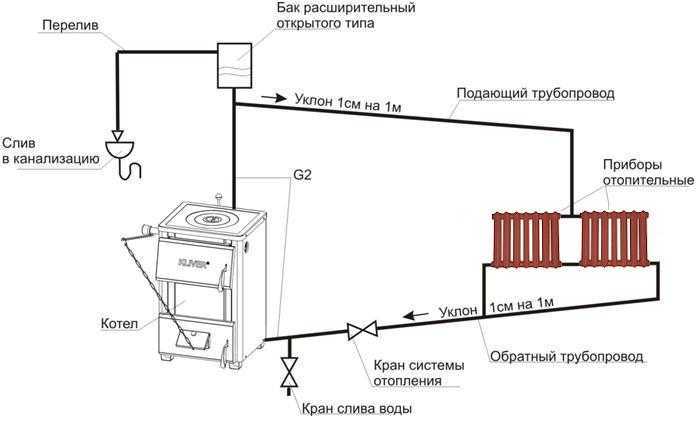

Устанавливается в системах с естественной циркуляцией теплоносителя. Он монтируется в самой верхней точке и представляет собой открытую или полуоткрытую ёмкость круглой или прямоугольной формы.

На определённом уровне в него вставляется трубка для слива излишков теплоносителя. Открытый резервуар обязательно утепляют, чтобы теплоноситель не остывал.

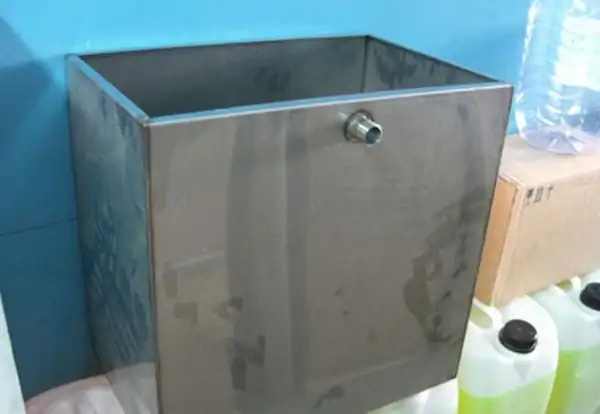

Фото 1. Расширительный бак открытого типа, подходит для отопительных систем с естественной циркуляцией.

Достоинства:

простота и неприхотливость обслуживания;
отсутствие дополнительных элементов;
простота управления.

Недостатки:

открытость и контакт с атмосферой, вследствие чего возможна коррозия самого устройства;
из-за открытости наблюдается большое испарение теплоносителя, что приводит к необходимости постоянного контроля за уровнем жидкости;
установка в верхней точке основного стояка доставляет неудобства при добавлении жидкости в систему.

Закрытый

Резервуар закрытого типа устанавливается в системах отопления с принудительной циркуляцией теплоносителя. Он представляет собой герметичную ёмкость с установленным краном Маевского для стравливания лишнего воздуха. Для контроля за давлением внутри бака его снабжают барометром. Такой резервуар устанавливается в любом месте помещения.

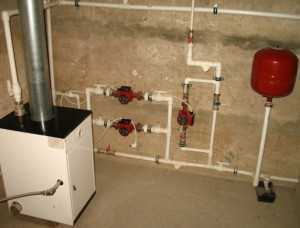

Фото 2. Расширительный бачок закрытого типа обычно монтируется в отопительных системах с принудительной циркуляцией.

Достоинства:

полная герметичность системы;
отсутствие контакта с воздухом, что исключает коррозию труб и радиаторов;
простота монтажа;
экономичность.

Недостатки:

необходимость устанавливать дополнительное оборудование для контроля за давлением внутри ёмкости;
риск повреждения устройства вследствие скачков давления.

Мембранный

Резервуары мембранного типа — отдельный вид закрытых баков. Они представляют собой герметичную ёмкость с эластичной мембраной внутри.

Мембрана служит для регулировки давления жидкости в системе. Она разделяет резервуар на две части. Одна часть заполнена инертным газом, а другая предназначена для приёма излишков теплоносителя.

При попадании жидкости в одну часть, давление на мембрану усиливается, вследствие чего она сдвигается в ту сторону, где находится воздух. При остывании теплоносителя происходит обратный процесс. Давление со стороны жидкости уменьшается, а сжатый воздух выталкивает мембрану назад.

Мембранные ёмкости могут иметь сменную и несменную мембрану. Во втором случае при поломке придётся заменять расширительный бак полностью, поэтому большей популярностью пользуются ёмкости первого типа.

Достоинства:

отсутствие контакта с воздухом и, как следствие, предотвращение коррозии металла;
установка в любом удобном месте внутри помещения;
отсутствие необходимости теплоизоляции;
простота монтажа;
надёжность;
экономичность, т. к. теплоноситель не испаряется из труб и радиаторов и не охлаждается.

Недостатки:

невозможность изготовить своими руками без специальных материалов и инструментов;
периодическая проверка давления инертного газа;
при поломке конструкции в отдельных случаях придётся заменять резервуар полностью.

Справка! Мембранные баки устанавливаются в системах отопления закрытого типа, использующих насос. Такие системы зависят от наличия электроэнергии.

Котел для самотечного отопления и его подключение

Особое внимание следует уделить выбору котла для самотечного водяного отопления. По сути, любой отопительный агрегат, предназначенный для работы с принудительной циркуляцией, будет работать и в самотечной системе

Однако для надежной работы необходимо выполнение нескольких условий:

входной и выходной патрубки котла должны быть достаточно большого размера;
внутренние элементы котла должны быть достаточно объемными, так чтобы сопротивление движению жидкости было минимальным;
выходной патрубок должен быть направлен вверх, а не в сторону.

Читайте, как выбрать мощность котла для отопления частного дома.

Подключение котла к системе должно производиться трубами не меньшего диаметра, чем входной и выходной патрубки. Допускается незначительное уменьшение сечения на небольшом участке магистрали, однако протяженность такого участка должна быть невелика.

Для чего нужен расширительный бак?

В процессе нагрева вода имеет свойство расширяться – при повышении температуры увеличивается объем жидкости. В контуре отопительной системы начинает расти давление, которое разрушительно может воздействовать на газовое оборудование и целостность труб.

Расширительный бак (экспанзомат) выполняет функцию дополнительного резервуара, в который давлением выдавливает образовавшиеся в результате нагрева излишки воды. Когда жидкость остывает и давление стабилизируется, она по трубам возвращается обратно в систему.

Расширительный бак выполняет функцию защитного буфера, он гасит гидроудары, которые постоянно образуются в системе отопления из-за частого включения и выключения насоса, а также исключает вероятность возникновения воздушных пробок.

Чтобы уменьшить вероятность образования воздушных пробок и не допустить повреждения газового котла гидроударом, расширительный бачок следует монтировать перед теплогенератором, на обратке

Существует два разных варианта исполнения демпферных емкостей: открытые и закрытые типы. Они отличаются не только конструкцией, но и способом, а также местом монтажа. Рассмотрим особенности каждого из этих типов подробнее.

Расширительный бак открытого исполнения

Бачок открытого типа монтируют в верхней точке системы отопления. Изготавливаются емкости из стали. Чаще всего они имеют прямоугольную или цилиндрическую форму исполнения.

Обычно устанавливают такие расширительные баки на чердаке или мансарде. Возможен монтаж под крышей

Обязательно нужно уделить внимание теплоизоляции конструкции

В структуре емкости открытого типа имеется несколько отводов: для ввода воды, отвода остывшей жидкости, подвод контрольной трубы, а также выводная трубка для отвода теплоносителя в канализацию. Подробнее об устройстве и видах бака открытого типа мы писали в другой нашей статье.

Функции бака открытого типа:

контролирует уровень теплоносителя в контуре отопления;
если в системе температурный режим понизился, он компенсирует объем теплоносителя;
когда меняется давление в системе, бак выполняет функцию буферной зоны;
излишки теплоносителя удаляет из системы в канализацию;
выводит воздух из контура.

Несмотря на функциональность открытых расширительных баков, они уже практически не используются. Поскольку имеют множество недостатков, например, большой размер емкости, склонность к коррозии. Их установка производится в системы отопления, которые работают только с естественной циркуляцией воды.

Экспанзомат закрытого типа

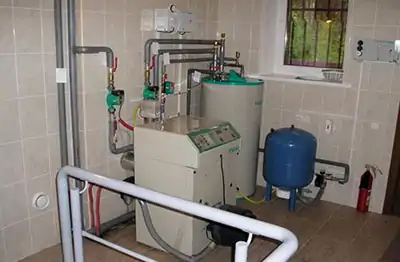

В системах отопления с закрытым контуром обычно монтируется расширительный бак мембранного типа, он оптимально подходит для любого типа газового котла и обладает большим количеством преимуществ.

Экспанзомат – это герметическая емкость, которая посредине разделена эластичной мембраной. В первой половине будут размещаться излишки воды, а во второй – обычный воздух или азот.

Закрытые расширительные баки для отопления, как правило, окрашены в красный цвет. Внутри бачка расположена мембрана, она выполнена из резины. Необходимый элемент для поддержания давления в расширительном бачке

Компенсационные баки с мембраной могут выпускаться в виде полусферы или в форме баллона. Что вполне подходит для использования в системе отопления с газовым котлом. Рекомендуем детальнее ознакомиться с особенностями монтажа баков закрытого типа.

Достоинства мембранных типов бачков:

простота самостоятельной установки;
устойчивость к коррозии;
работа без регулярной доливки теплоносителя;
отсутствие контакта воды с воздушной средой;
работоспособность в условиях повышенной нагрузки;
герметичность.

Газовое навесное оборудование обычно комплектуется расширительным баком. Но не всегда дополнительный резервуар с завода настроен правильно и может сразу же включатся в работу отопления.

Для чего необходим расширительный бачок в системе отопления?

При нагревании теплоносителя, в котле и контуре системы отопления значительно повышается давление ввиду температурного увеличения объёма теплонесущей жидкости. Учитывая, что жидкость является практически несжимаемой средой, а отопительная система герметична, данное физическое явление может привести к разрушению котла или трубопроводов. Проблему можно было бы решить установкой простого клапана, который может стравливать избыточный объём горячего теплоносителя во внешнюю среду, если бы не один немаловажный фактор.

Жидкость при охлаждении сжимается и на место сброшенного теплоносителя в контур отопления проникнет воздух. Воздушные пробки – головная боль любой системы отопления, из-за них циркуляция в сети становится невозможной. Поэтому необходимо спускать воздух из радиаторов отопления. Постоянное же добавление нового теплоносителя в систему весьма затратно, подогрев холодной воды обходится гораздо дороже подогрева теплоносящей жидкости, пришедшей в котёл по обратному трубопроводу.

Эту проблему решает установка так называемого расширительного бака, который представляет собой резервуар, подключённый к системе одной трубой. Избыточное давление в расширительном бачке отопления компенсируется его объёмом и позволяет обеспечить стабильную работу контура. Внешне бачки расширительные для системы отопления, исходя из результатов расчёта и вида отопительного контура, различны по своим форме и размеру. В настоящее время выпускаются баки различных форм, от классических цилиндрических баков до так называемых «таблеток».

Типы расширительных бачков

В зависимости от того, в каком типе отопительной системы применяются баки, они подразделяются на 2 вида.

Открытого типа

Такой бак используется для открытого отопления
без применения принудительной циркуляции
. Он представляет собой емкость без верха
. На дне у бака есть отверстие, к нему при помощи резьбы подсоединяется трубопровод отопления.

В некоторых домах до сих пор можно встретить емкость, она справляется со своей функцией, при этом является достаточно устаревшей и имеет ряд недостатков
:

необходимость размещения бака на высоте;
испарение жидкости из емкости;
ускорение коррозийных процессов в разных участках отопительной системы из-за контакта теплоносителя с воздухом;
большие размеры бака.

В связи с этим минусами сейчас все популярнее становятся закрытые расширительные баки.

Закрытого типа или мембранный

Применяются такие резервуары для отопительных систем с принудительно циркуляцией. Емкость компенсирует скачок давления не только при нагреве теплоносителя, но и при включении циркуляционного насоса
.

Его еще называют баком мембранного типа
из-за особенности внутреннего строения. Это сферический или плоский резервуар, который внутри резиновой мембраной разделен на две полости
:

одна заполняется теплоносителем через патрубок с резьбой;
другая – инертным газом или воздухом.

Во второй емкости есть ниппель, регулирующий давление газа
. Отсеки не соединяются друг с другом.

Принцип действия закрытого бака прост
:

избытки горячего теплоносителя попадают в одну из камер, объем которой увеличивается;
давление в газовом отсеке растет, что позволяет скомпенсировать напряжение в отопительной системе.

Когда теплоноситель остужается, процесс в баке идет по обратному пути.

Существуют 2 разновидности емкости закрытого типа в зависимости от мембраны:

В одних мембрана выполнена в виде диафрагмы, которую нельзя сменить
. Такие емкости дешевле.
Во втором виде закрытых приборов мембрана съемная и имеет вид груши
.

Выбор зависит от возможностей покупателя. При этом надо учесть, что повреждение этого резинового элемента происходит достаточно редко.

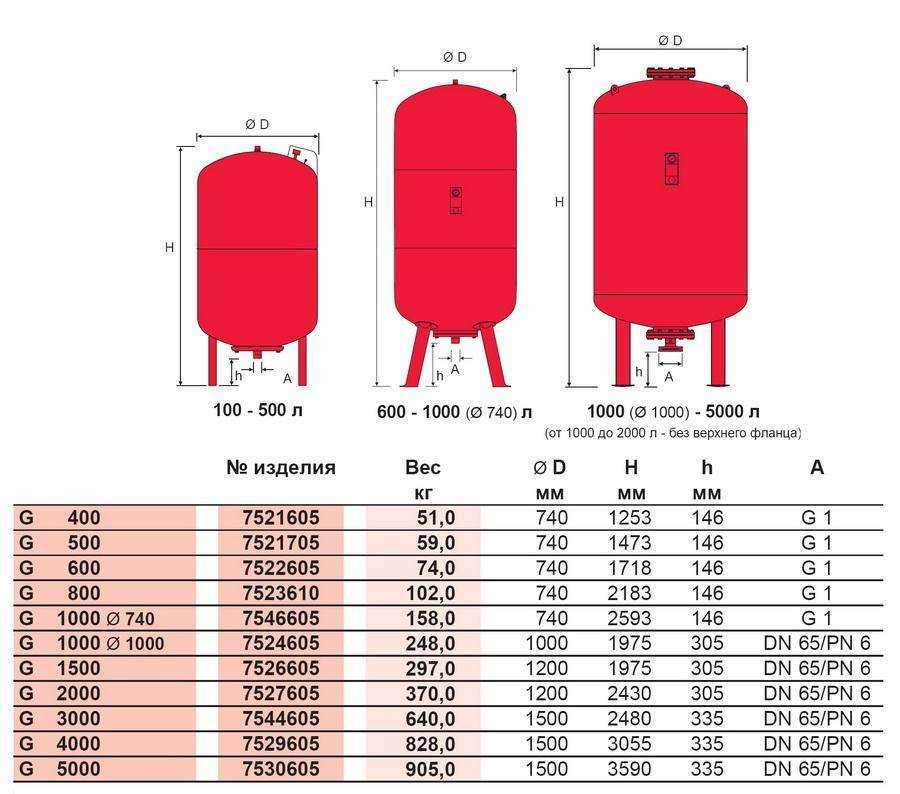

Перед покупкой бака нужно определиться с его объемом.

Несколько слов касательно того, как необходимо устанавливать расширительный

По способу подключения принято разделять горизонтальные и вертикальные баки. Выбор в данном случае (касательно только этого параметра) основывается на том, какое устройство проще будет разместить в отведенном для него помещении.

Большинство современных частных домов и коттеджей оснащено автономными системами отопления, одним из важных элементом которых является расширительный бак. Данный конструктивный элемент служит для предотвращения избыточного давления в системе, которое может возникнуть за счет расширения теплоносителя при повышении его температуры. Они являются обязательным атрибутом систем отопления, пожаротушения, широко используют расширительный бак для водоснабжения.

На рынке представлен широкий ассортимент всевозможных расширительных баков различного объема, которые отличаются конструктивными особенностями, но принцип действия у них схож.

На рынке представлен широкий ассортимент расширительных баков под любую скважину или систему отопления

Расширительные баки для систем отопления и водоснабжения встречаются двух типов: закрытые (мембранные) и открытые.

Расширительный бак открытого типа

Расширительный бак открытого типа представляет собой емкость, в дне которой имеется резьбовой соединитель с системой отопления. Размещают этот бак в самой высокой точке системы отопления. В современных системах отопления его используют редко, поскольку он обладает довольно внушительным перечнем недостатков:

негерметичен, что приводит к коррозии;
громоздкий, большой бак даже может быть шире дверного проема;
не может работать при высоком давлении системы;
уровень воды в таком баке зависит от объема жидкости в системе.

Мембранный бак закрытого типа

В отличие от открытого, мембранный расширительный бак является закрытым и лишен перечисленных недостатков. Он представляет собой герметичную емкость, баллонного или плоского типа, чаще всего овальной или шарообразной формы, полость которой разделена резиновой термостойкой мембранной. Мембрана бывает баллонного или диафрагменного типа. Диафрагменные мембраны используют в расширительных баках небольшого объема. Баки с мембранной баллонного типа являются более долговечными, поскольку вода находится внутри мембраны, не соприкасаясь со стенками бака. К тому же мембрану баллонного типа можно заменить, если она выйдет из строя.

Принцип работы расширительного бака в случае включения в систему отопления

Внутри бака образовываются две камеры – воздушная и жидкостная. Воздух (или газ) сжат и находится под определенным давлением. В воздушной камере – устанавливают специальный клапан для стравливания воздуха при избыточном давлении в системе.

Принцип работы расширительного бака мембранного (закрытого) типа заключается в том, что теплоноситель, нагретый в замкнутом контуре, расширяется. В то время, когда прирост объема достигает бака, мембрана растягивается, доля воздушного пространства уменьшается. Давление в баке и всей системе увеличивается. Обязательным требованием при его установке является наличие предохранительного клапана и манометра.

Выполнение установки расширительного бака

Монтаж агрегата производится в помещении с температурой не ниже 0°C. Минимальное расстоянии от стен и плит перекрытий – не более 60 см. Вокруг установленного оборудования необходимо обеспечить проход для доступа к воздушному крану, сливному клапану, запорной арматуре. Не допускается воздействие веса подключенного оборудования и трубопроводов на корпус прибора.

Перед установкой гидробака в камере необходимо измерить манометром плотность воздуха, она должна соответствовать техническим характеристикам механизма. Точную регулировку можно выполнить через ниппель в верхней части резервуара. Монтаж устройства (вертикально или горизонтально) зависит от объема бака и указывается в рекомендациях завода-изготовителя при покупке оборудования.

Расширительный бак для отопления открытого типа: характеристика устройства

Открытый расширительный бак для отопления имеет простую конструкцию в виде прямоугольной или цилиндрической емкости, оснащенной крышкой, которая предотвращает попадание частиц грязи в систему. Расширитель должен иметь патрубок, к которому будет подводиться труба от системы отопления. Емкость также должна быть оснащена сливным краном, который понадобиться для отведения жидкости в канализацию, в случае накопления ее в больших объемах.

Для безопасной эксплуатации расширительный бак должен иметь переливную трубу для отведения лишней воды в сливную сеть в случае переполнения бака. Также к нему должна быть подведена труба водоснабжения для пополнения системы отопления водой.

Расширительные баки для отопления открытого типа могут быть изготовлены из любого материала. Это может быть листовая сталь, нержавейка или пластик. Главным условием является то, что он должен быть термостойким, поскольку теплоноситель нагревается до высоких температур.

Строение расширительного бака мембранного типа: 1 – металлический корпус, 2 – патрубок, 3 – мембрана между двумя камерами бака, 4 – камера, заполняемая теплоносителем, 5 – воздушная камера, 6 – ниппель

Принцип работы расширительного бачка системы отопления

Принцип работы бака заключается в следующем. Разогретая до значительной температуры жидкость начинает увеличиваться в объеме, тем самым способствуя повышению давления в системе. Излишки жидкости выдавливаются в расширительный бак, где она будет находиться до момента остывания, после чего самотеком возвратится обратно с систему отопления. Данный процесс выполняется циклично.

Расширительный бак для системы отопления открытого типа оснащен несколькими патрубками:

для соединения расширительной трубы, через которую поступает теплоноситель;
для циркуляционной трубы, что отводит воду из системы;
контрольной трубы, предназначенной для регулировки наполненности системы и
ликвидации из нее воздуха;
переливной трубы, для удаления излишков жидкости.

Также конструкцией предусматривается запасной патрубок с краном, через который вода сбрасывается при ремонте системы.

Принцип работы расширительного бака системы отопления

В случае достижения жидкостью максимального уровня, вода будет поступать через переливную трубу в канализацию, в случае подключения к ней. Если на переливе установлен патрубок с краном, необходимо периодически проверять уровень воды в баке простым открытием запорной арматуры. При установке расширительного бака для отопления, его можно оснастить реле верхнего и нижнего уровней, которые могут подавать звуковой или световой сигнал, когда жидкость доходит до максимального уровня в точке перелива, или минимального.

Поскольку расширительный бак не является герметичным, часть жидкости, прибывая в контакте с воздухом, испаряется, что требует ее компенсации для нормальной работы системы. Это происходит при непосредственном участии человека, который должен контролировать объем воды в системе и, при необходимости, пополнять его.

Достоинства и недостатки открытого расширителя

Главными преимуществами расширительного бака системы отопления открытого типа является простота конструкции и полная автономность устройства, работа которого не зависит от работоспособности системы. Все процессы в нем происходят согласно естественному круговороту, без использования насосного и прочего оборудования. Также радует доступная цена расширительного бака для отопления открытого типа, которая стартует от 1500 руб.

К недостаткам такой емкости можно отнести:

необходимость теплоизоляции бака для снижения потерь тепла;
монтаж дополнительных трубопроводов, что портит эстетичный вид;

Расширительный бак имеет довольно простую конструкцию

не герметичность резервуара;
необходимость периодического пополнения воды в системе в результате испарения жидкости. Поскольку вода непосредственно контактирует с воздухом, это может стать причиной возникновения коррозии стальной емкости, что приведет к уменьшению теплоотдачи, появлению шума и снижению периода ее эксплуатации.

В частном доме расширительный бак отопления открытого типа устанавливается в чердачном помещении, лестничном проеме или специально оборудованном боксе, который устанавливается на крыше дома. При достаточной высоте здания его можно расположить внутри жилого помещения в санузле или хозкомнате.

Расширительную емкость устанавливают рядом с котлом отопления
