Обвязка радиатора: видео-инструкция по монтажу своими руками, особенности однотрубного, двухтрубного подключения чугунных батарей отопления полипропиленом, металлопластиковыми трубами, схемы, цена, фо

Этапы подключения радиаторов отопления

Установка батарей в доме с последующим их подключением требует, в зависимости от проекта, целого ряда вспомогательной фурнитуры и комплектующих. При этом запорная арматура, если она будет устанавливаться не на резьбе, а пайкой, должна быть также из полипропилена. Для удобства эксплуатации шаровые краны сегодня выпускаются в любой модификации, как прямые, так и угловые.

Для выполнения качественного подключения потребуются следующий инструмент и расходные материалы: уплотнители, набор ключей, резьбовая паста, монтажная лента, нитки для изготовления резьбы.

Стандартный набор инструментов для подключения радиаторов отопления

Обвязка выполняется в следующей последовательности:

в радиаторы вкручиватся соединительная фурнитура типа «мультифлекс» — муфты, оснащенные накидными гайками;

полипропиленовые трубы с помощью крепёжных скоб монтируются на стене по выполненной предварительно разметке с допустимым зазором между магистралью и стеной в 20-30 мм;

при скрытом монтаже (с укладкой в штробу) труба выводится на поверхность только в местах подключения к радиаторам;

радиаторы крепятся к стене с помощью штатных кронштейнов или универсальных штырей;

с помощью так называемого паяльного утюга (оптимальная мощность 800 Вт, рабочая температура в 270С) выполняется соединение смонтированного на стене трубопровода с закреплёнными радиаторами, не забывая об установке, если предусмотрено проектом, штоковых термостатических регуляторов.

Чтобы представление о монтаже радиаторов было более наглядным, предлагаем вам посмотреть это видео.

Эксплуатационные особенности полипропиленовых труб

Трубы из полипропилена пользуются широкой популярностью у потребителей при монтаже систем отопления благодаря следующим техническим и эксплуатационным характеристикам:

Для транспортирования теплоносителя к радиаторным теплообменникам используют два типа полипропиленовых труб — армированные стекловолокном и алюминием.
Трубы армированные стекловолокном рассчитаны на давление в сети PN не более 20 бар и могут эксплуатироваться длительный срок (не менее 25 лет) при температурах теплового носителя 70 — 90 °С. К недостаткам стекловолоконных труб относят относительно высокий коэффициент температурного линейного расширения до 2 мм на погонный метр при дельте температур в 70 °С, а также их высокую кислородопроницаемость.
Предельные напорные показатели у ПП-труб с армированием из алюминия — 25 бар со сроком службы в 25 лет при транспортировании рабочей среды с температурой до 90 °С. Армированные алюминием ПП-трубы имеют ничтожно низкий коэффициент линейного удлинения и не пропускают кислород.

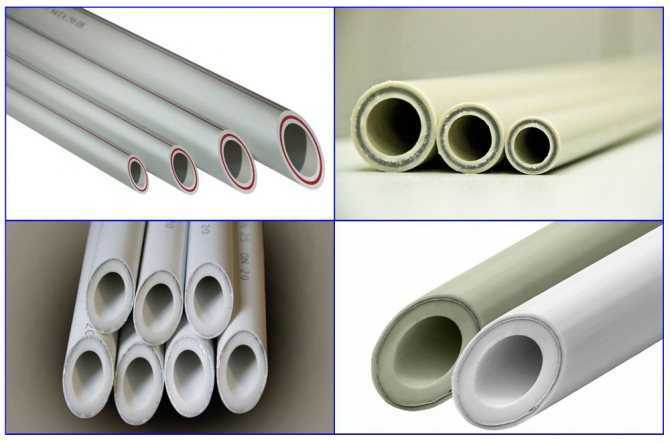

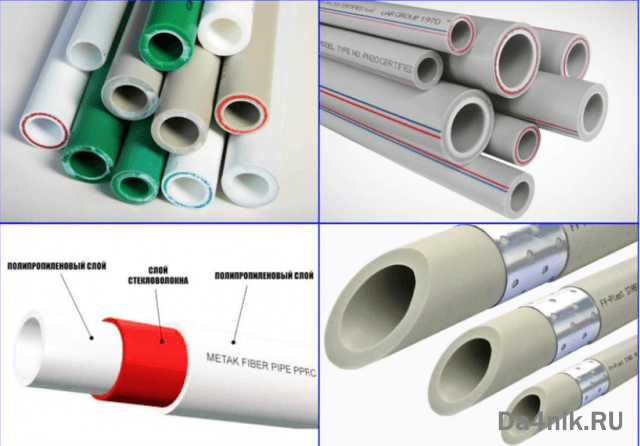

Рис. 5 ПП-трубы со стеклопластиковым и алюминиевым армированием

Полипропиленовые трубы соединяют методом пайки при помощи специального паяльника для полипропиленовых труб при температуре 260 °С.
При монтаже используют широкий ряд фасонных изделий, в том числе и переходники с полипропилена на металл с резьбой, выпускаемые наряду с трубной продукцией каждым производителем.
ПП-трубы делят на классы по сферам применения (иногда их указывает на маркировке цифрами от 1 до 5 и символами ХВ) и толщине стенок. Последний показатель указывают на маркировке, а также задают размерным соотношением наружного диаметра к толщине стенки SDR.
Коэффициент теплопроводности у изделий, армированным стекловолокном около 0,3 Вт/м·°С, с оболочкой из алюминия — 0,45 Вт/м·°С.
Трубы из полипропилена боятся воздействия прямого ультрафиолетового излучения, что, впрочем, никому не мешает прокладывать их открытым способом, подводя к теплообменным приборам под окнами.

Рис. 6 Классы ПП-труб

Подготовка

Чтобы установить радиатор отопления правильно, стоит провести подготовительные мероприятия, к которым относятся:

подготовка инструментов;
приобретение радиатора;
проведение расчетных действий;
чтение инструкции по монтажу, изучение правил.

Инструмент

Установка батарей отопления требует подготовки определенного набора инструментария, в который входят:

дрель;
рулетка;
гаечные ключи различного размера;
строительный уровень;
плоскогубцы;
шуруповерт.

Для зачистки рабочих поверхностей нельзя использовать наждачную бумагу и напильник. Такой прием влечет некачественную герметичность соединения компонентов.

Выбор радиатора

Приобретение конкретного варианта радиатора зависит от финансовых возможностей и характеристик помещения покупателя. Отопительные приборы бывают чугунными, стальными, биметаллическими, медными и алюминиевыми. Централизованная система отопления предполагает выбор чугунной батареи. В качестве альтернативного варианта следует применять биметаллические приборы, конструкция которых предполагает сочетание меди или алюминия со сталью. Для частных домов выбор сделать проще, приемлемым вариантом считается алюминиевый радиатор. Стальные приборы характеризуется более низким уровнем теплоотдачи, но имеют и преимущества, такие как легкость, малая инерционность, оптимальная стоимость и привлекательный внешний вид.

Разводка батарей

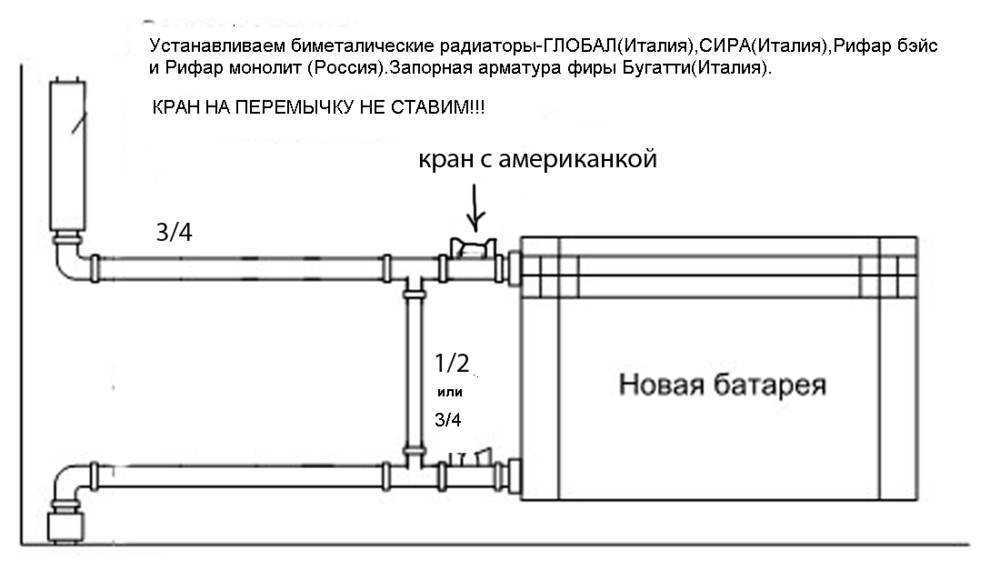

Установка нового радиатора отопления

Существует несколько основных вариантов реализации разводки. К ним относятся:

Диагональная. Используется в случае подключения приборов отопления, состоящих из секционных элементов. От других видов разводки диагональную отличает подключение трубопроводных компонентов. Присоединение подачи реализуется в верхней футорке, в то время как присоединение обратки осуществляется с противоположного края в нижнюю футорку. Если реализован последовательный вариант подключения, то движение теплоносителя возможно под действием давления. Для выпуска воздуха из труб и отопительных приборов требуется установка кранов Маевского. Диагональная система характеризуется одним недостатком: при ремонте приборы отопления невозможно снять без приостановки работы всей отопительной системы.
Нижняя. Такой вариант разводки используется тогда, когда проводящие тепло трубы расположены под плинтусом или под напольным покрытием. Подобный способ разводки считается наиболее приемлемым. При этом патрубки подачи и обратки расположены внизу и имеют вертикальное направление.
Боковая односторонняя. Одна из самых частых разновидностей подключения. Основывается на соединении подающей части трубопровода с верхней футоркой, а обратки – с нижней футоркой. Этот вариант подключения обеспечивает максимальный уровень теплоотдачи. При обратном варианте подключения наблюдается падение мощности на 10%.

При неэффективном нагреве секций в многосоставных отопительных устройствах требуется монтаж удлинителя протока воды.

Параллельная. При этой разновидности требуется осуществлять подключение с использованием компонентов трубопровода, который подключается к главному стояку подачи теплоносителя. Происходит движение теплоносителя сквозь трубопровод, который подключается к обратке. При этом вентили, которые вмонтированы до и после устройства, создают возможность ремонта без необходимости в отключении всей отопительной системы.

Недостатком подобной разновидности служит потребность в поддерживании высокого уровня давления, поскольку при малом напоре циркуляция протекает плохо.

Схема монтажа биметаллического радиатора

На схеме показано устройство радиатора и характер движения потоков теплоносителя внутри оборудования. Нагретый теплоноситель поступает в устройство, нагревает секции, корпус радиатора отдает тепловую энергию воздушным массам. После этого остывший теплоноситель удаляется из отопительного прибора и поступает в отопительную систему для повторного нагрева. Кронштейны предназначены для крепления радиатора. Клапаны в батарее позволяют выпускать воздух. Вентиль регулирует поступление теплоносителя.

Как выбрать полипропиленовые трубы для отопления: диаметры и сортамент

При планировке полипропиленового отопления основной критерий выбора труб — это их диаметр. Выбор труб по этому параметру оправдан потому, что каждый диаметр рассчитан на определенное давление в системе и её назначение. Рассмотрим, какие именно вариации существуют:

до 16 мм. Мелкие диаметры PPR-труб – хороший выбор для создания системы теплых полов. Отсутствие гибкости у полипропилена несколько затрудняет подключение отопления пола, но для исправления этого недостатка можно использовать переходники.
20-25 мм. Этот вид изделий из полипропилена оптимален для отопления частного дома или сети в квартире. Простая система монтируется с помощью труб диаметром 20 мм, для стояков понадобятся трубы 25 мм.
25-32 мм. Применяются тогда, когда требуется подключение центрального отопления в многоквартирных домах.
от 200 мм. Используются такие полипропиленовые трубы для отопления мест массового скопления людей: больниц, гостиниц, зданий университетов и школ, крупных магазинов.

Еще одним пунктом в сортаменте труб из полипропилена для отопления будет их маркировка. Она имеет вид PN**, где ** — это технические характеристики давления, которое данные изделия выдерживают:

PN10. Допускается давление силой в 1 МПа, постоянная температура воды не должна превышать 45 градусов при условии эксплуатации в системе теплого пола и 20 градусов для систем подачи горячей воды. Самый недорогой из видов полипропилена для отопления, каковой лучше всё же не применять для основной системы в квартире или обогрева частного дома. Такие трубы выпускаются только с тонкой стенкой (1,9-10 мм);
PN16. Переносят давление до 1,6 МПа, подъем температуры допускается до 60 градусов. При резких температурных скачках срок службы таких PPR-труб может быть сведен к минимуму. Можно ли ставить такие полипропиленовые трубы на отопление – решать вам, но для перестраховки лучше обратить свой выбор на более прочные модели. Толщина их стенки начинается от 3,4 мм;
PN20. Универсальный вариант: выдерживают рабочее давление силой 2 МПа, температуру нагрева теплоносителя – 80 градусов. Данную разновидность лучше выбрать для горячего водоснабжения при условии толщины стенки в диапазоне 16-18,5 мм;
PN25. Наиболее эффективные полипропиленовые трубы для отопления с прекрасными техническими характеристиками. Они выдерживают давление, достигающее 2,5 МПа, и выпускаются только с армированием.

Диаметр труб — важный критерий выбора при планировке системы отопления

Монтаж трубопровода

Монтаж трубопровода отопления в частном доме заключается в соединении отдельных элементов в единую систему. Выполняют следующие операции:

раскладка элементов согласно схеме;
сварка или пайка труб;
соединение с помощью фитингов;
присоединение отопительных приборов.

В виду того, что пластиковые материалы удлиняются при нагреве, устанавливают компенсаторы. Это петля из трубы, которую впаивают в трубопровод на длинных прямых участках. После завершения монтажных работ необходимо провести испытание под рабочим давлением.

Как спаять отопительный трубопровод

Как правильно спаять отопление из пропиленовых труб расскажем далее. При нагревании полипропилена до +260 градусов происходит его плавление, что позволяет соединять отдельные элементы. Это обеспечивается явлением полифузии – взаимопроникновением атомов. Получаем стык двух деталей, не разделенных границей.

Паяльник выбирают в зависимости от вида пайки — стыковой, муфтовой или фитинговой. Он имеет насадки, на которые надевают отрезки соединяемых труб или трубу и фитинг. После нагрева их плотно соединяют и выдерживают 4-6 секунд Время нагрева и остывания соединяемых полипропиленовых элементов зависит от их диаметра. Данные приведены в таблице, которую можно найти в специальной литературе.

Крепление трубопровода к стене

Крепление трубопровода к стене осуществляют с помощью клипс и хомутов. Клипсы обеспечивают неподвижность трубы вдоль оси.

Хомутом крепят к стене, размещая трубы не ближе 20 мм от нее. Крепежные детали располагают на расстоянии не более полутора метра друг от друга. В местах поворота или разветвления труб устанавливают дополнительный крепеж.

Крепление радиаторов

Радиаторы навешивают на металлические кронштейны, входящие в комплект поставки, и закрепленные к стене дюбелями. Их толщина зависит от веса батареи. Чугунные элементы дополнительно опирают на ножки.

Схемы отопления из полипропилена для частного дома

однотрубная или двухтрубная;
двухтрубная с горизонтальной разводкой;
двухтрубная с вертикальной разводкой;
коллекторная.

Однотрубная схема предусматривает прохождение жидкости в одну сторону. Она применяется при последовательном соединении радиаторов. В двухтрубной модели есть линия обратного движения.

Двухтрубная схема с горизонтальной разводкой

В данной схеме полипропиленовые трубы расположены вдоль стены чуть выше уровня пола, что делает их малозаметными и не нарушает эстетику помещения. Это обычная двухтрубная система с нижней разводкой. Чаще всего радиаторы отопления установлены по периметру комнаты.

Схема вертикальной разводки

Вертикальная компоновка используется при отоплении усадебных домов в 2 этажа и более. Нагретая жидкость транспортируется между этажами по стоякам. Компоновка может быть по отношению к радиатору верхней или нижней. Верхняя модель чаще применяется при естественной циркуляции. На каждом этаже можно сделать горизонтальную схему распределения тепла. В данном случае устанавливают один стояк, по которому теплоноситель будет передаваться на каждый этаж.

Использование распределительного коллектора

В модели отопления с принудительной циркуляцией часто устанавливают коллектор. В нем от основного стояка отходит гребенка из труб, их количество равно числу потребителей тепла. На каждой полипропиленовой трубе имеется отдельный вентиль, который отключает определенную линию. Такая система позволяет равномерно распределять тепло, при необходимости снижать температуру в частном доме.

Недостаток – высокая стоимость монтажа, так как увеличивается длина трубопровода и количество фитингов. Однако эксплуатировать ее удобно, есть возможность отдельно отключить поврежденный участок. Сложные коллекторы оборудованы приборами автоматики, которые регулируют температуру теплоносителя, отключают систему при аварийной ситуации.

Одним из способов отопления жилища является водяной теплый пол. Полипропиленовые трубы повсеместно используются для его устройства. Систему водяного подогрева полов подключают к основной отопительной сети.

Организация отопления усадебного дома является сложным процессом. Для выполнения его самостоятельно нужно изучить способы и модели прокладки труб, выбрать подходящие материалы и арматуру. Не лишним будет ознакомиться с проектами отопления жилых зданий, близких по конструкции и размерам к вашему дому.

Применение компенсаторов при монтаже отопления из полипропиленовых труб

Как было уже неоднократно сказано выше, полипропиленовые трубы подвержены линейным расширениям при нагревании от теплоносителя. При этом трубопроводы могут заметно изгибаться. Чтобы таких изгибов избежать, используют компенсатор:

Компенсатор — это просто изогнутый отрезок полипропиленовой трубы, который ставится в каком-нибудь месте, где его не видно.

Ещё один вид компенсатора ставится в местах межэтажных перекрытий, между вертикальными участками трубопроводов достаточно большой длины:

Если имеется достаточно длинный участок трубы, и нет возможности установить компенсатор (негде его спрятать), нужно предусматривать зазоры 5…10 мм на линейное расширение между стеной и поворотом трубопровода – чтобы при линейном расширении труба могла свободно растянуться, не упираясь в стенку.

Итак, мы рассмотрели монтаж отопления из полипропиленовых труб. Возможно, что-то вам показалось недостаточно понятным. Но на самом деле ничего сложного в этом нет, нужно просто разок попробовать на практике пайку полипропилена, и вы убедитесь, что всё здесь доступно, просто и быстро.

Что это такое

Слово «фитинг» пришло к нам из английского языка. Оно происходит от fit — устанавливать, монтировать. В точном переводе fitting — монтаж, сборка.

Этим словом в профессиональной среде принято называть деталь трубопровода, которая применяется для соединения отводов в различных вариациях: поворотах, ответвлениях, переходах на другой диаметр или другой материал, для создания единой системы.

Устройство и назначение

Фитинг состоит из полого корпуса и отводов, через которые стыкуется с участками трубопровода. На отводах имеется резьба, штуцер или раструб с гладкими стенками для сварного соединения.

Наряду с этим выпускают фитинги, приспособленные для:

Подсоединения отводов, ответвлений.
Перекрытия каналов.
Переходов на трубы другого сечения, другого материала.
Регулировки скорости рабочего потока.
Сборки и разборки канала.
Перехода на другой вид соединения.
Регулирования температуры в системах теплых полов и обогрева труб.

Преимущества и недостатки

Основной плюс фитингов в том, что отпадает необходимость сваривать стыки металлических отводов.

Работа с фитингами не требует большого опыта и высокой квалификации. Многие монтажные операции с их применением можно сделать своими руками, не приобретая дорогого оборудования.

Их использование заметно снижает трудоемкость монтажных работ. Через муфты-переходники можно совмещать трубы разных сечений, материалов.

К недостаткам некоторых видов фитингов относят невозможность их повторного применения, высокую цену, обязательность специального оборудования.

Подключение алюминиевых радиаторов полипропиленовыми трубами

Часто такая система имеется в настенных котлах. В продаже есть котлы, в комплектацию которых не входят насос, расширительный бак и некоторая автоматика для работы. Такой состав рассчитан на использование котлов в системах с естественной циркуляцией. Циркуляционный насос эффективнее ставить в систему отопления перед котлом, в то время как группу безопасности можно ставить в любом месте, где между ней и котлом не было бы запорных механизмов. Для систем с естественной циркуляцией нужно меньше полипропиленовых труб, поскольку вышеперечисленных элементов в ней не требуются — они предназначены для систем с принудительного типа циркуляцией.

Пример того, как осуществляется обвязка радиаторов полипропиленовыми трубами и проверка ее качественности, можно увидеть в следующем видеосюжете. Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые. Шаровые краны для обвязки покупаются также полипропиленовые, они могут быть прямыми и угловыми, этот вариант самый простой и недорогой.

Латунная арматура стоит дороже, да и установка ее сложнее. К радиаторам обвязка полипропиленом может осуществляться и при укладке труб в стену, в таком случае на поверхность они выходят только в местах подключения. Крепеж для батарей может быть самым различным, чаще всего это штыревое соединение, которое фиксируется на поверхности стены. Могут применяться и угловые кронштейны, которые также позволяют подвесить радиаторы на необходимой высоте.

Для панельных батарей крепеж поставляется в комплекте, для секционных — необходимо покупать отдельно. Обычно для одной секции достаточно двух кронштейнов либо штырей.

Как видим, процесс этот предельно простой. Чтобы выполнить подобную работу, необходимо только приобрести специальный сантехнический ключ для американок, без которого просто установить кран вряд ли получится. Отопительный радиатор может устанавливаться при помощи самых различных способов, его обвязка выполняется металлическими, полиэтиленовыми, полипропиленовыми трубами.

Важно при монтаже правильно расположить не только трубы, но и сами батареи, выполнить подключение в соответствии со всеми рекомендациями и нормами. В этом случае отопительная система будет работать очень эффективно, не потребует проведения ремонтных работ

Приведенные комплектующие рассчитаны на использование в двухтрубном контуре с подводом под батареи горизонтальных веток. Применяются изделия, диаметром 32 миллиметра про подключение шаровых, стальных, муфтовых кранов написано на этой странице.

Подсоединение кранов и последующее подключение

Краны к батарее подключаются таким образом:

Кран нужно разобрать, после чего накрутить на радиатор штуцер и накидную гайку.
Плотное закручивание обеспечивается применением специального ключа для «американок».

Подключение радиаторов полипропиленом, а также их последующая обвязка потребует наличия следующих материалов:

Нити для резьбы.
Уплотняющего соединительного материала.
Комплекта ключей.
Пакли и резьбовой пасты.

Качество и скорость подключения радиатора к полипропиленовым трубам увеличиться, если знать следующие подробности:

Дистанция между батарей и подоконником выбирается не меньше, чем 10 см. Если ее уменьшить, то это повлечет за собой изменение траектории движения потока нагретого воздуха, что снижает эффект отопления.
Между радиатором и полом должно быть 12-15 см, во избежание резких температурных колебаний.
Расстояние между задней поверхностью обогревающего прибора и стеной — от 20 мм.

Наиболее оптимальным местом установки батареи отопления является участок под окном: это обеспечит нагревание холодных потоков, проникающих с улицы. По возможности, радиаторы оставляются в неприкрытом положении, что при соблюдении других рекомендаций по установке позволяет приблизить КПД прибора к 97%. Если поместить прибор в нишу, его КПД падает до 93%. Использование частично закрытого экрана снижает этот показатель до 88%.

Полностью закрытый декоративный экран, применяемый для украшения не очень привлекательных чугунных радиаторов, может уменьшить коэффициент вплоть до 75%. Что касается применения полипропиленовых труб для подключения радиаторов отопления, которыми все чаще заменяются традиционные металлические, то это полностью себя оправдывает. В результате значительно облегчаются монтажные и обслуживающие работы, которые можно реализовывать самостоятельно.

Однотрубная схема закрытого типа

Как видно из практики, иногда теплоноситель полностью остывает ещё до поступления в последние регистры отопления, поэтому самые дальние от котла комнаты практически не отапливаются.

Если вам нужна система, позволяющая нормально отапливать все комнаты дома, то от однотрубной схемы придётся отказаться. Они подходят только для маленьких домов, при этом сначала по этой схеме необходимо подключать жилые комнаты, а затем технические помещения. Это связано с постепенным охлаждением теплоносителя.

Какие трубы лучше устанавливать

Практически все пластиковые трубы подходят для ХВС, а вот для ГВС подходят не все, так как они сильно удлиняются в результате нагрева.

Для ГВС предназначены трубы 1-го и 2-го класса, рассчитанные на теплоноситель, нагретый до 79°С. Систему отопления с батареями и тёплый пол необходимо делать с помощью армированных изделий, в структуре которых предусмотрен антидиффузионный слой (ограждает теплоноситель от насыщения кислородом, который в небольших количествах проникает через структуру полипропилена).

Все эти трубы обозначаются определённой маркировкой.

Для определения диаметра требуется произвести самостоятельно гидравлический расчёт системы, но для домов площадью до 250 м² его не обязательно делать.

Диаметр зависит от общей мощности регистров отопления, при этом нужно учесть, что разные участки трубопровода обслуживают только часть системы, поэтому подача часто меньше диаметра соединений и обратки.

Расчет позволяет узнать:

расход теплоносителя всего контура отопления в кг/с;
потери напора в контуре;
потери напора от котла (насоса) до каждого регистра.

Потери напора равняются произведению удельных потерь на трение в трубе и длины участка. Данные по трению можно найти в справочниках производителя.

Также необходимо учесть местное сопротивление на фитингах, арматуре и оборудовании. Коэффициент указывает производитель для каждого элемента.

Затем складываются сопротивления каждого участков, после чего полученная цифра сравнивается с контрольным показателем.

Провисание полипропиленовых трубопроводов

В результате температурных деформаций в пластиковых трубах создаются сильные напряжения, которые приводят к их провисанию, тресканию и утечке из системы теплоносителя.

Полипропиленовые трубы для отопления усиливают за счёт введения в их стенки алюминиевого слоя, который может располагаться:

внутри трубы (сплошной слой);
возле поверхности (сплошной слой);
рядом с поверхностью (перфорированный слой).

Собирается контур отопления из полипропиленовых труб за счёт приваривания к ним фитингов специальным электрическим паяльником. Однако требуется учесть, что контур такого отопления будет неразборным. Конец трубы сверху и фитинг внутри нагревают электрическим паяльником, после чего торец трубы запускается в фитинг на требуемую глубину и жёстко фиксируется руками на 4-20 сек, чтобы материал хорошо спаялся и стык получился прочным и герметичным.

Армирующий алюминиевый слой срезается на трубах в местах сварки с фитингом. Если он расположен возле поверхности, то его срезают зачистной муфтой, если внутри, то он срезается торцевателем.

За счёт этого удается качественно выполнить соединение.

Перед сборкой полипропиленового контура отопления, требуется хорошо изучить советы профессионалов и произвести несколько пробных паек!

Виды полипропиленовых труб

Трубы ПП разделяют на два основных типа:

армированные;
неармированные.

Первые используют там, где предполагается наличие высокого давления и температуры. Такие трубы относят к классу «стабилизированных», они имеют минимальный коэффициент температурной деформации.

Неармированные трубы используют в технических системах для циркуляции жидкостей без нагрева. Такие ПП трубы используют и для систем холодных водопроводов, которые также легко монтировать своими руками.

Таблица 1

Маркировка	Область применения	Характеристики
PN10	Водопроводные низкотемпературные системы с минимальным уровнем давления	10 атмосфер, 45 °C
PN16	Водопроводные системы для холодной воды	16 атмосфер, 60 °C
PN20	Системы горячего водоснабжения, не для отопительных систем	20 атмосфер, 95 °C
PN25	Системы горячего водоснабжения, отопительные системы	25 атмосфер, 95 °C
PPR	Отопление, горячее водоснабжение. Непригодны для обустройства внутридомовых систем подачи холодной воды.	25 атмосфер, 95 °C

Значение имеет и толщина полипропиленовых труб. Значение колеблется от 1,9 до 18,4 мм в зависимости от типа и назначения трубы.

Важно знать! Трубы с индексом PPR используются только в промышленных целях, использовать их для подачи питьевой воды не рекомендуется производителем. Стандартный размер полипропиленовой трубы любого диаметра – 6 метров

Для монтажа систем типа «теплый пол» используются специализированные полипропиленовые трубы. Поставляются такие трубы для теплого пола в бухте, и чаще всего не свариваются между собой, а крепятся в местах стыковки с коллектором теплоносителя обжимными муфтами.

Контур теплого пола представляет собой бесшовную систему. Используются различные типы укладки теплого пола. Геометрию любого из выбранных способов – «улитка» или «по контуру» — предопределяет способность трубы изгибаться по наименьшему радиусу. Чрезмерный изгиб приводит к необратимой деформации трубы.

Укладывается ПП труба для теплого пола на подготовленное основание. Чаще всего это теплоизолятор в виде пенополиуретановой прослойки, дополненный теплоотражающей фольгой.

Полезно знать! Обжимные муфты надежно фиксируются специальными клещами, в комплекте также есть шаблон для контроля правильности монтажа. Обжимные клещи стоят достаточно дорого, выгоднее арендовать их на время окончательной сборки и наладки системы.

Как осуществить подключение радиатора к полипропиленовым трубам
