Печь-малютка

Эксплуатация

Первый пробный запуск можно сделать уже в день завершения работ. Такого совета вы не встретите ни в одной инструкции по строительству русской печки. Все дело в простой схеме, так как в ней не содержатся элементы, содержащие толстые слои раствора, а значит, он может застыть исключительно с помощью поверхностного испарения.

Хоть конструкцией и предусмотрено наличие прочистных дверок, не стоит этим фактом злоупотреблять. В качестве топлива нужно выбирать только сухие поленья. От применения хвойных пород следует отказаться. Если внутреннюю поверхность топки выкладывали обычным кирпичом, то сжигание угля чревато губительным действием высоких температур на состояние кладки или самого кирпича. Вот почему выше был дан совет применить шамотный кирпич.

Модель малютка приобрела популярность и заслужила уважение за свои качества. При небольшом пространстве она играет роль полноценного источника, способного подарить тепло и поддерживать его в течение определенного времени, а возможность готовить еду по достоинству оценили домохозяйки.

Плюсы печи такого типа

Малютка, являющаяся, по сути, мини-камином, занимает минимальную для обогревательной печи территорию – всего 0,4 кв. метра. Она имеет простую конструкцию, собрать которую под силу любому новичку, а вместо целой системы обогревательных каналов в ней функционирует топливный колпак.

Печь данного типа не требует под себя мощного дополнительного фундамента, но с лёгкостью способна обогревать комнату площадью до 35 кв. метров. Для достижения этого эффекта в межсезонье её можно топить всего один раз за сутки, а в холодное время года – 2 раза за день.

Печь Малютка экономична и может использовать для своей работы как дрова, так и антрацит, уголь и другие виды начинки.

В случае того, если будущая кирпичная печь Малютка будет топиться исключительно дровами, в её постройке можно использовать красный кирпич, однако под постройку камеры топливника и топки подойдёт только кирпич строительный и огнеупорный.

Инструменты и материалы

Красный печной кирпич – основной материал для строительства печи-малютки.

Для того чтобы построить маленькую печку понадобятся следующие материалы:

• красный печной кирпич – 60 шт;
• кирпич шамотный – 37 шт;
• раствор глиняный – 20 л;
• дверца поддувальная – 1 шт;
• колосниковая решетка – 1 шт;
• дверца топочная – 1 штука;
• чугунная конфорочная плита – 1 шт;
• задвижка – 1 шт.

Список обязательных инструментов при возведении печи:

• кельма необходима для того чтобы наносить и разравнивать раствор, а так же для подрезания швов;
• молоток-кирочка нужен для того, чтобы рубить и отсеивать кирпич;
• уровень необходим для контроля горизонтальности кладки;
• отвес (груз со шнуром) нужен для контроля вертикальности углов и плоскостей кладки;
• правило (деревянная линейка с сечением 1,5х6 см и длиной 1-1,5 м, имеющая параллельные плоскости) нужна для того, чтобы следить за прямолинейностью и горизонтальностью кладки (для этого на нее ставится уровень);
• стальной м или рулетка.

Как сделать своими руками?

Подготовительный этап стройки

На стадии подготовки необходимо иметь в наличии такие инструменты:

• сварочный аппарат;
• рулетку;
• лопату штыковую;
• болгарку;
• гидроизоляцию;
• лом;
• прут;
• воду и песок;
• раствор.

После определения места для постройки нужно заложить для нее фундамент.

Первое, с чего начинается подготовительный этап — определение месторасположения будущего камина

Важно грамотно расположить печку из кирпича, чтобы исключить потери энергии. Стенки конструкции не располагают вблизи наружных стен помещения, но при этом помещать камин в центр комнаты также не рекомендуется

Не во всех случаях кирпичная печь «малютка» строится одновременно со зданием. Иногда приходится закладывать основу уже на готовые полы. Если в доме используется система «теплых полов», приходится поднимать всю стяжку. После того как место для печи будет подготовлено, выкапывается яма глубиной до 35 см, полностью покрывается гидроизоляцией. Далее прокладывается арматура, и заливается раствор.

Пошаговая инструкция по проведению работ

Кирпич является приоритетным материалом для закладки печей. Маленькая или большая «кроха» печь хоть и имеет простые чертежи постройки, но подробная схема очередности работ пригодится в любом случае. Пошаговая инструкция:

Перед началом порядовки фундамент гидроизолируется рубероидом.

1. Наносится слой гидроизоляции на фундамент. Рекомендуется использовать рубероид.
2. Порядовка начинается с углов, по три ряда на каждый.
3. Измеряется вертикальность и горизонтальность отвеса.
4. Закладка первого ряда (сплошной слой) должна быть идеально точной.
5. Тонкий слой глины наносится на ряд кирпичей и по периметру наставляется три ряда. Одновременно с этим устанавливается дверка. Все делается быстро и аккуратно.
6. В область крепления заводится стальная проволока, концы которой скручиваются и заводятся за порядовку.
7. Видимые дефекты устраняются с использованием болгарки.
8. Устанавливаются колосники.
9. Следующий ряд включает использование шамотного огнеупорного кирпича и установку дверцы для топки, обернутой в асбестовый шнур.
10. Все последующие ряды укладываются плашмя. Порядовка завершается с расчетом, чтобы оставалось место для небольшого смещения назад.
11. Обкладывается уже установленная дверца и ставится плита. Рекомендуется для приготовления пищи покупать именно чугунный вариант.
12. Последний этап заключается в отделке внешних стенок печи. Используется чаще всего в таких случаях побелка. Перед началом работы все стены в доме рекомендуется защитить от загрязнений, так как удалять пятна от побелки проблематично.

Чертежи и схемы

В сети доступно для изучения достаточное количество материала. Поэтому подробная схема выкладки печи не является дефицитом, а вариации кладки позволяют каждому пользователю выбрать наиболее подходящую схему. Для начала нужно разобраться, какие основные положения содержит пошаговая инструкция, а после уже вносить свои корректировки. Улучшенная модель применяется непосредственно в работе. Печь «малютка» своими руками — не заоблачные фантазии, а вполне реалистичный план. Благодаря наглядности и понятности чертежей каждый дачник может самостоятельно оборудовать подобную конструкцию у себя дома.

etokirpichi.ru

Как соорудить самостоятельно

Печь малютка своими руками строится поэтапно. Для начала нужно определиться с местоположением печи и приступить к формированию фундамента. Для этого на выбранном месте стелется подстилка, в качестве нее может выступать полиэтилен или другая клеенчатая основа. На неё необходимо насыпать сантиметровый слой обычного песка. Дальше можно начинать кладку.

Порядовка

1 ряд. 12 штук кирпича выкладывать на подготовленный песок, скрепление не требуется. Кирпичи покрываются слоем раствора, тут же произвести крепеж двери для поддува в асбесте.

2 ряд. Выкладывается поверх первого слоя.

3 ряд. Используется шамотный кирпич. Сверху ставится решетка, она должна впоследствии быть расположена над поддувалом.

4 ряд. Делается кладка ребром, а в дымоходе оставляется перегородка. При кладке задней стенки раствор использовать не требуется, кирпичи должны слегка выступать на наружную сторону. Можно начинать установку дверцы для топки, предварительно обернутую в несколько слоев асбеста. Обматывать нужно с тем учетом, что дверь должна беспрепятственно открываться.

5 ряд. Этот ряд необходимо укладывать плашмя по контуру предыдущего.

6 ряд. Кладка ребром. Дымоход нужно протереть мокрой тряпкой.

7 ряд. Как и 5 ряд, укладывается плашмя, начинать нужно с трехчетвертки.

8 ряд. Сверху ставится два кирпича, которыми закрывается дверца. Для этого ряда понадобится кирпич в скошенном виде, он будет служить своеобразным навесом.

9 ряд. Должен быть со смещением с расчетом на поддержку открытого состояния дверцы. Предварительно должен быть уложен увлажненный асбест.

10 ряд. С него начинается формирование дымовой трубы. Она выстраивается расширяясь назад. С учетом и конструкции печи крохи нужно помнить, что монтаж кирпичной надсадной трубы невозможен из-за смещенного центра тяжести всей печи.

11 ряд. Переходим к монтажу задвижки, уплотненной асбестом, смазанным глиной.

Дальше в четвертик нужно поставить дымовую трубу, стыкованную с легкой металлической трубой. При сдвиге трубы в сторону выкладываются 12,13, 14 ряды.

Следующим шагом станет извлечение вышибных кирпичей и прочистка низа дымохода от мусора.

Печь малютка своими руками практически готова осталось произвести побелку. Чтобы впоследствии печь не пожелтела в смесь необходимо добавить синьку и молоко.

kladempech.ru

Самая простая в конструкции печь. Размер ее составляет 3 на 2 кирпича в основании.При своих,  небольших размерах, печь позволяет отапливать помещение площадью до 25м2.Данная печь очень проста по своей конструкции. Размер ее составляет 2 на 3 кирпича (510х760 мм) в основании. Несмотря на кажущуюся простоту конструкции, она имеет довольно неплохие технические характеристики. При своих, в общем-то, небольших размерах, печь позволяет отапливать помещение площадью до 25м2. Конструкция печи является очень удобной для размещения ее в простенке между двумя комнатами. При этом она свободно справится с суммарной площадью этих помещений до 35м2.

Приведенные характеристики справедливы при одноразовой топке печи в весенне-осенний период, когда среднесуточная температура воздуха имеет положительное значение. При значительных похолоданиях, а также в зимний период, необходимо производить две топки в сутки. Ремонт и строительство этой печи доступен любому желающему новичку.

Еще одной особенностью печи является то, что она может использовать любой вид топлива, начиная от обычных дров, до каменного угля и антрацита. Если применять в качестве топлива обычные дрова, для строительства печи можно использовать только обычный кирпич. Однако качество кирпича, из которого будет выкладывать топка печи и свод топливника, должно быть высоким.

Печь»Малютка» является очень простой по конструкции. У печи отсутствует традиционная система обогревательных каналов. Роль каналов выполняет тепловой колпак.

Если Вам необходимо иметь лишь только источник тепла в доме, без всяких излишеств, если Вы никогда раньше не занимались печным строительством, но у Вас есть большое желание выполнить эту работу своими руками – тогда эта конструкция рассчитана специально для Вас. Кроме  того желающим ознакомиться с готовыми чертежами нет никаких сложностей.

В приведенном видеоролике можно более подробно ознакомиться с устройством и конструкцией данной печи.

Автор статьи Золотарев Николай

Так же настоятельно рекомендую ознакомиться со статьей Основные элементы печи

www.osnovaremonta.ru

Кладка маленькой грубы своими руками

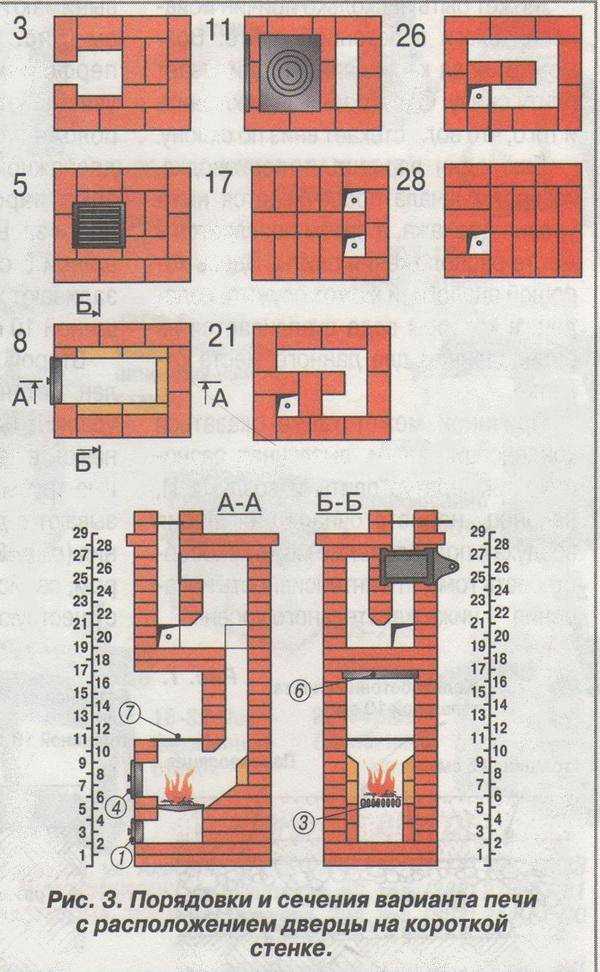

Схема кладки печи «Малютка».

Начинают с создания 2 рядов стартовых. Нужно следить, чтоб ряды и углы были ровными, ребро каждого кирпича должно совпадать с соседним, так как на стартовой кладке будет держаться все сооружение. Используется раствор из глины.

В 3 ряду устанавливают дверцу для поддувала и формируют основу дымохода.

4 — кладется аналогично третьему.

На 5 — разделяют дымоход по центру на 2 канала и закрывают поддувало дверцей.

В 6 — ставят колосник над дверкой поддувала.

На 7 — выкладывается основа топки и устанавливается ее дверца.

С 8 по 9 — делается кладка, аналогично предыдущей.

10 — накрывается дверка топки и обустраивается окошко из топочного отделения вовнутрь канала печного.

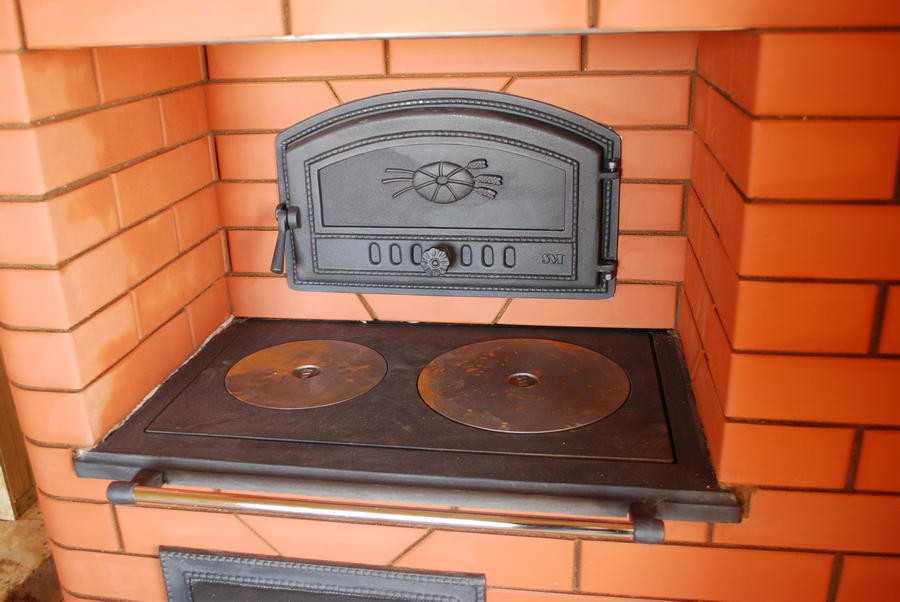

На 11 — монтируется панель для варки.

12 — закрывают отверстие, заложенное на 10 ряду, и формируют стенку плиты для варки.

13 — аналогично последнему.

14 — для создания второго канала горизонтального выводится люк прочистки из задней стороны.

15 ряд повторяет 14.

16 слой — закрывают отверстие, сформированное в 14 ряду, в противоположном направлении от канала, что в 12 ряду, оставляют отвод.

Схема кладки кирпичных рядов для печи.

17 кладется так же, образуя перекрытие для варочного устройства и отделение для просушки.

18 ряд — образование 3 горизонтального канала, из него дым будет идти в дымоход. В конце канала нужно предусмотреть люк для прочистки.

19 слой повторяет 18.

20 — конечный канал горизонтальный выводят к трубе дымохода.

21 — создается подведение к дымоходной трубе и постройка сооружения для отвода дыма.

С 22 ряда и выше — кладка дымохода.

Далее идет отделка. Но можно ею пренебречь или просто покрасить печь. Малютка из кирпича огнеупорного будет смотреться очень эстетично.

Но не стоит торопиться, лучше дольше и тщательнее отнестись к поставленной цели. Глина для раствора не должна быть жирной. Лучше взять среднюю по жирности, ее раствор обеспечит надежность конструкции на долгие годы.

Отопительно-варочная печь «Малютка»

Для садового утепленного домика удобна небольшая компактная экономичная печь «Малютка» высотой не более 2,2 м. При желании печь можно сделать выше, добавив несколько рядов между 18-м и 19-м. В печи устроены варочная и две сушильные камеры. Благодаря небольшим размерам и смешанной (плашмя и на ребро) кладке требуется всего 250 кирпичей (до трубы).

Конструкция печи простая, и при небольших навыках построить ее несложно, однако требуется много фигурной тески кирпича.

Печь кладут на сплошной фундамент, который должен быть на 5—10 см больше ее размеров. В котлован, вырытый до твердого грунта, засыпают кирпичный бой, бутовый камень и заливают цементом в пропорции 1:5 при марке цемента М-400. Фундамент не должен доходить до уровня пола на 1—2 ряда.

Вначале кирпич подбирают в каждом ряду всухую,затем кладут на глинопесчаный раствор. Ряды считаются по правой стороне, со стороны задвижек. Ширина газоходов вдоль стенок не меньше 7,2 см. Нужно учитывать,что летний газоход в задней стенке всегда горячий. Выше его задвижки газоход делают квадратным, для чего стесывают низ 24-го ряда (см. разрез Б—Б).

Выбор размера поверхности печи

Прежде чем приступить к постройке, необходимо выбрать тип и модель будущей конструкции. Основными критериями для выбора будет не ее внешний вид и простота возведения, а теплоотдача (способность обогреть необходимую площадь).

Выбирая место ее размещения, следует знать, что боковые поверхности печи обладают наибольшей теплоотдачей. Этот фактор определяющий при выборе места.

Разным моделям присущи разнообразные формы:

• Прямоугольные;
• В виде буквы Т;
• С лежанкой или кухонным оборудованием для приготовления пищи.

Они могут выполнять функции отопительного прибора для жилых комнат, или быть разделителем пространства.

Для малой домовой площади не стоит выбирать слишком массивные конструкции, даже если у них будет широкий набор функций, они будут занимать слишком много места и отдавать чрезмерно много тепла. Для прогрева всей печи нужно много топлива, при этом теплоотдача будет слишком велика.

Важное значение имеет и расположение печи, относительно жилых комнат, а также критерием является утепление всего дома. Таблица размеров печи, с учетом площади помещения

Таблица размеров печи, с учетом площади помещения

Проекты печей из кирпича примеры

Печь для дачи

Средние размеры дачного домика составляют около 15-20 м. кв. При расходе всего в 280 кирпичей, можно возвести маленькую печку, размером 2 метра на 3 и коэффициентом теплоемкости 1,90 кВт. Как говорилось ранее, топочную часть делают из огнеупорного кирпича, а все тело возводится из керамического красного.

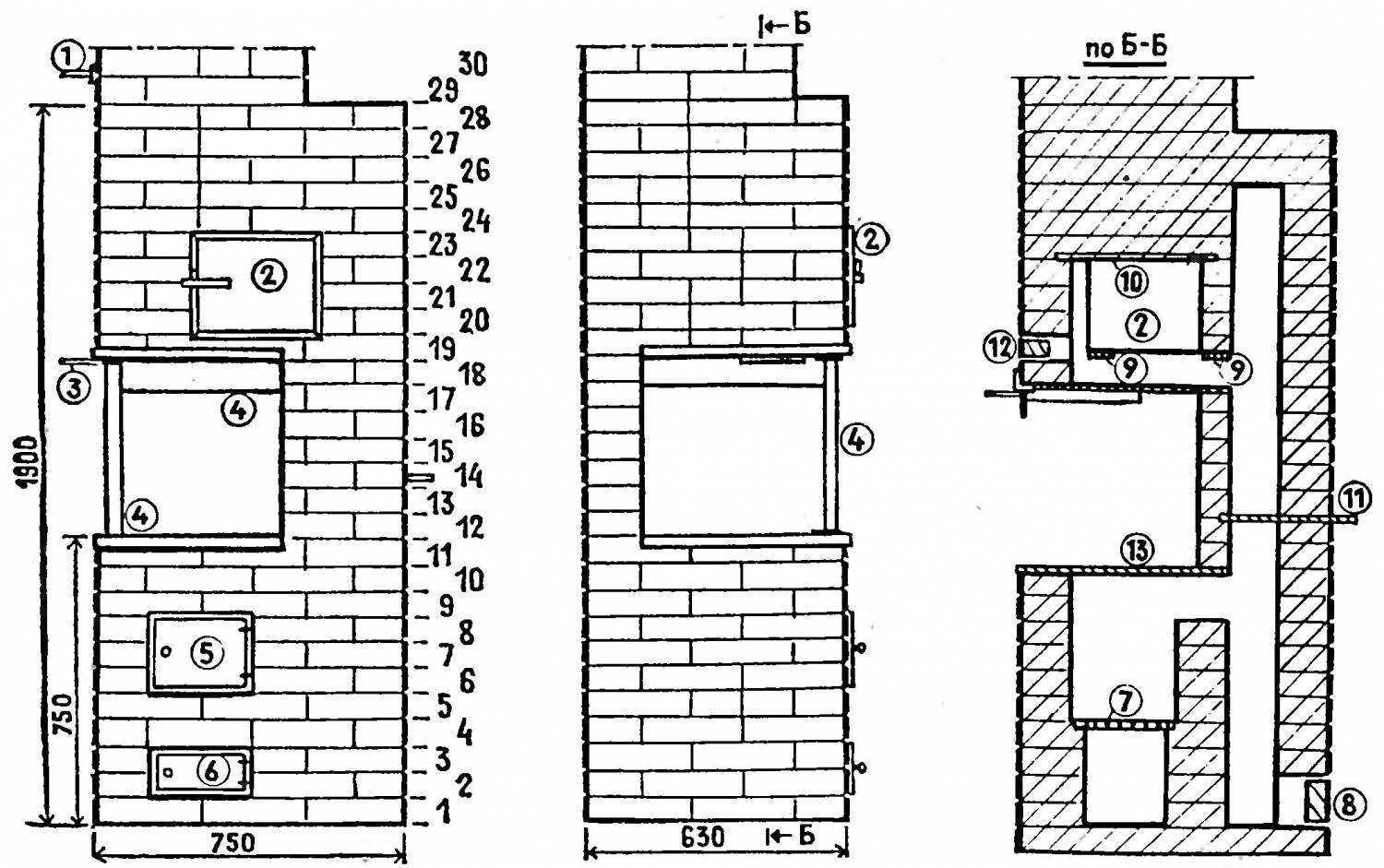

На рисунке представлен проект печи в разрезе

Такой простой вариант легко может сделать из кирпича своими руками каждый новичок, даже не допустив ошибок.

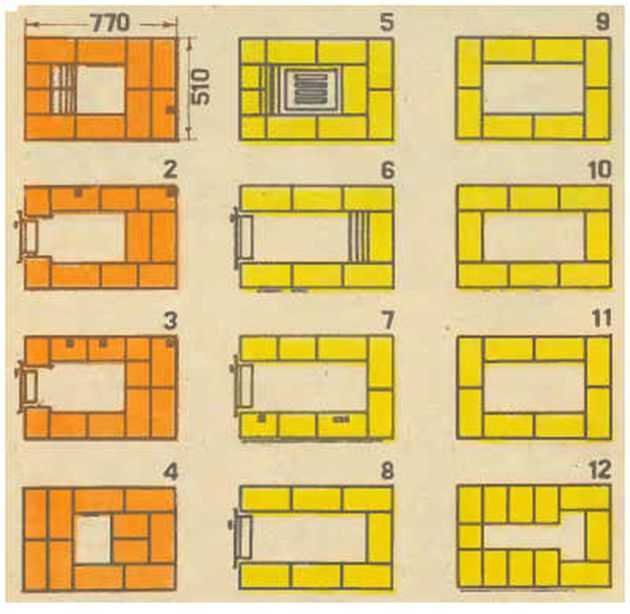

Схема с порядовкой, порядовая инструкция

Несмотря на маленькие габариты и небольшей вес, она все равно требует возведение отдельного фундамента. Фундаменту нужно выдерживать и давление дымохода.

Толщина шва для кладки должна составлять стандартных 8-10 мм., при этом толщина шва между огнеупорными кирпичами должна быть в два раза меньше.

Лучше не изменять чертеж, если отсутствует свой опыт.

Для такой печи, кладка дымохода осуществляется в пол кирпича.

Количество материала:

Вам понадобится около 210 штук обычного кирпича, около 75 штук шамотного. На глиняный раствор уйдет около 70 л. Песка 0,4 куб. м. Одна колосниковая решетка, дверца для топочной, поддувальной и прочистной. Две дымовых задвижки. Лист металла на фундамент. Для гидроизоляции около 3 метров рубероида.

Число кирпичей приблизительное, так как будет определенный процент боя кирпича.

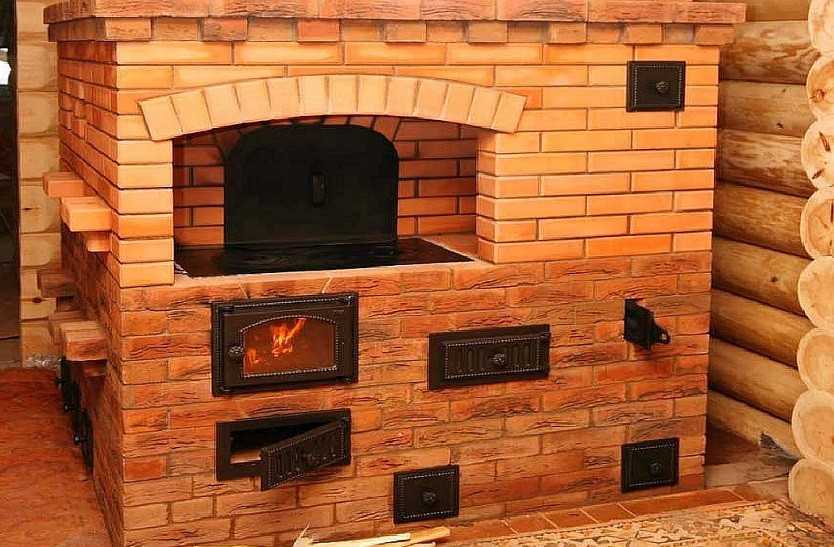

Печь русская

Такая печь обладает КПД равным 80 процентам. Она имеет красивый внешний вид. На такой печи можно готовить еду и в ее конструкции есть лежанка. Схемы кладки и возведения довольно просты. Ее главным недостатком является особенность конструкции, из-за которой она прогревает только верхнюю часть помещения. Но в нашей стране, он по-прежнему пользуется популярностью.

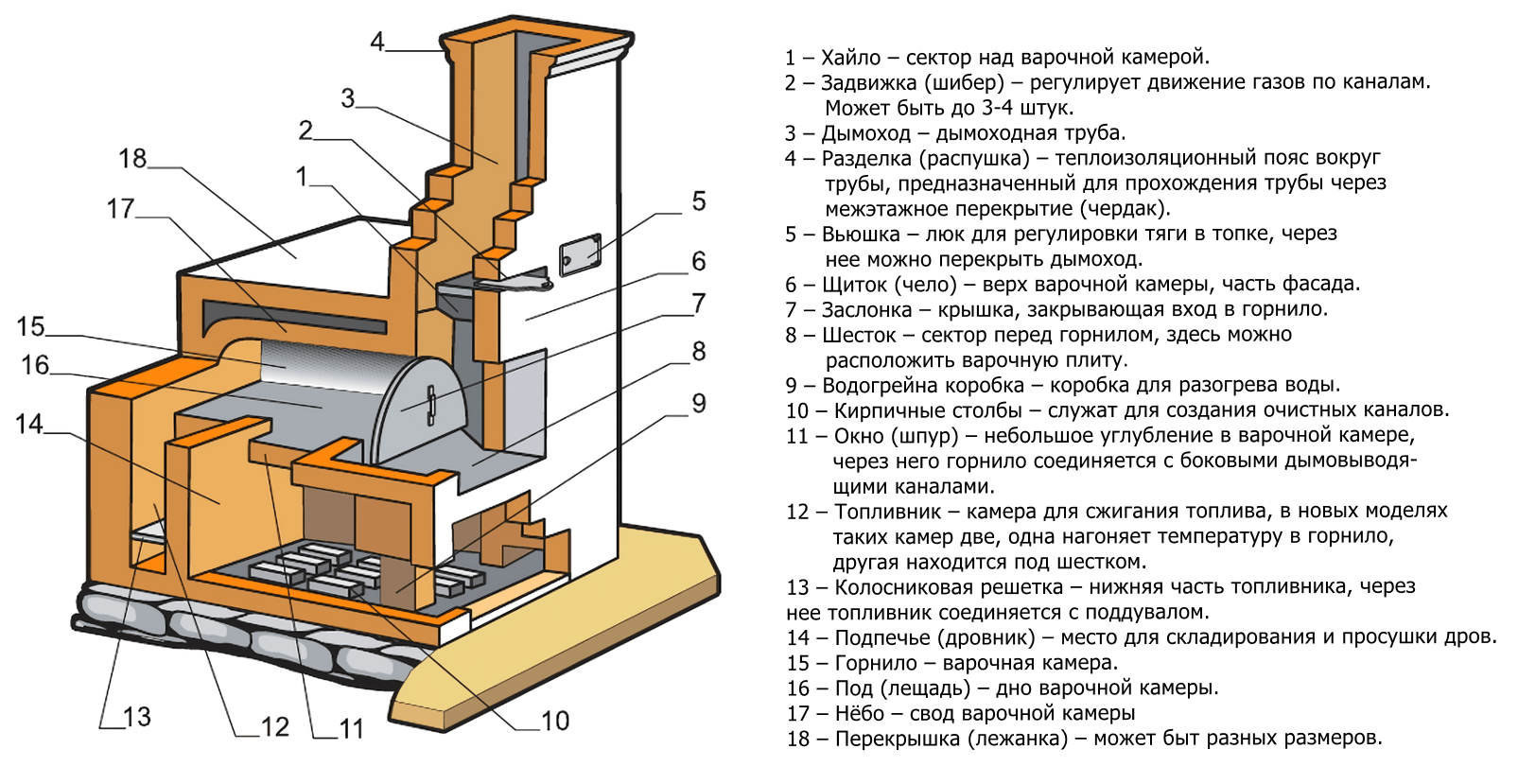

Из чего состоит:

• А) подпечная часть;
• Б) ниша;
• В) шесток;
• Г) горн;
• Д) душниковая часть;
• Е) щит;
• Ж) задвижка;
• З) труба дымохода;
• И) Перекрашка горнила.

По своему размеру возводят большие, малые и средние печи. Рассмотрим маленькую, размером 1270 на 650 на 2380 мм.

Необходимые материалы:

Кирпич красный около 1620 штук. Раствора из глины уйдет около 1000 литров. Из стали заглушка размером 430 на 340, задвижка размером 300 на 300 (две штуки), самоварник, размером 140 на 140 (один).

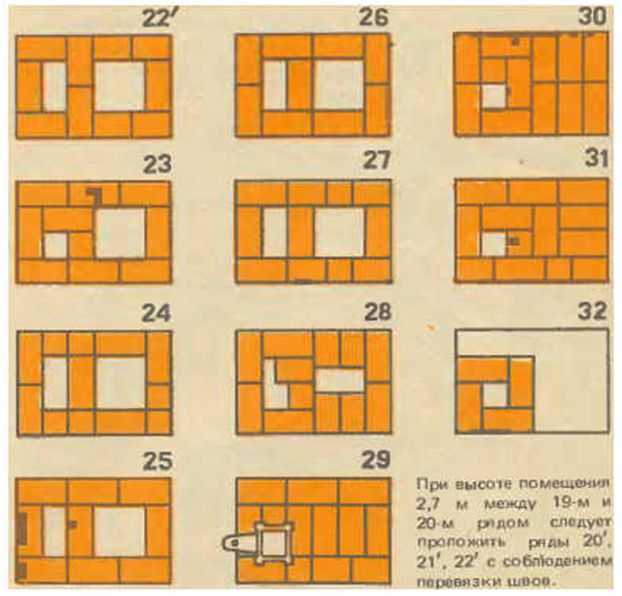

Порядовка русской печи:

Ряд №1 выкладывают из цельного керамического кирпича, на известковый раствор с добавлением цемента. Происходит формирование подпечной части;

Ряд №2 по №4 выкладывается колодец. Все швы перевязываются. С одной стороны, оставляют место для подпечья;

Ряд №5 по №7 возводят свод над подпечьем;

Ряд №8 по №10 возводится замок для свода;

Ряд №11 выкладывают холодную печурку. В оставшееся место между печуркой и подпечьем насыпают песок;

Ряд №12 выкладывают «под». Его делают из специального кирпича;

Ряд №13 начало варочной камеры;

Ряд №14 по 16 делаются так же как предыдущий;

Ряд №17 устанавливают своды устьев;

Ряд №18 закладка стенок печи;

Ряд №19 стенки свода;

Ряд №20 с помощью половинок кирпичей сужают отверстие над шестком;

Ряд №21 выравнивают стены;

Ряд №22 этап выравнивания и уменьшения передтрубной части;

Ряд №23 выкладывают самоварник;

Ряды с №24 по №32 установка задвижек вьюшечных;

Ряд №32 кладка дымохода. В русской печи кладут дымоход в 2 кирпича.

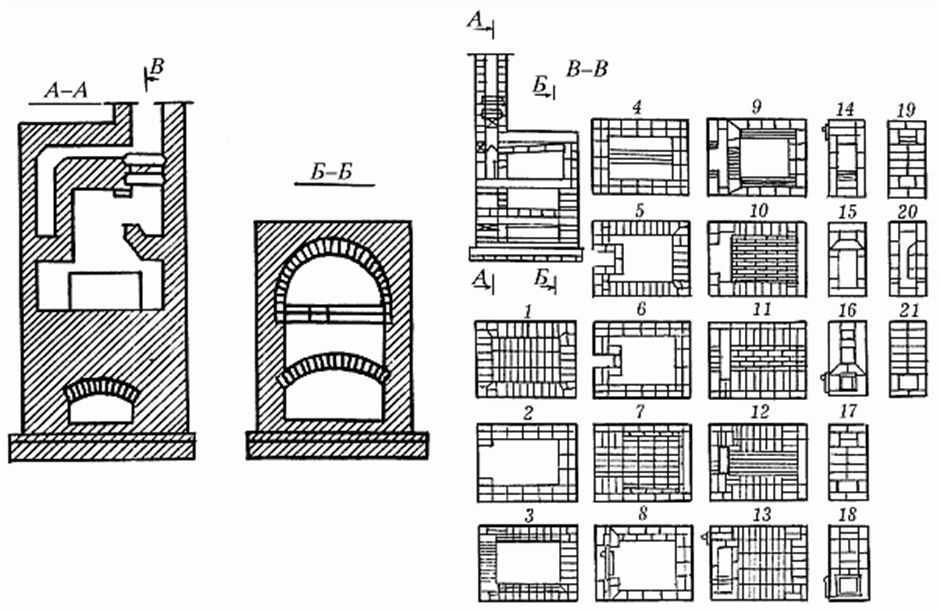

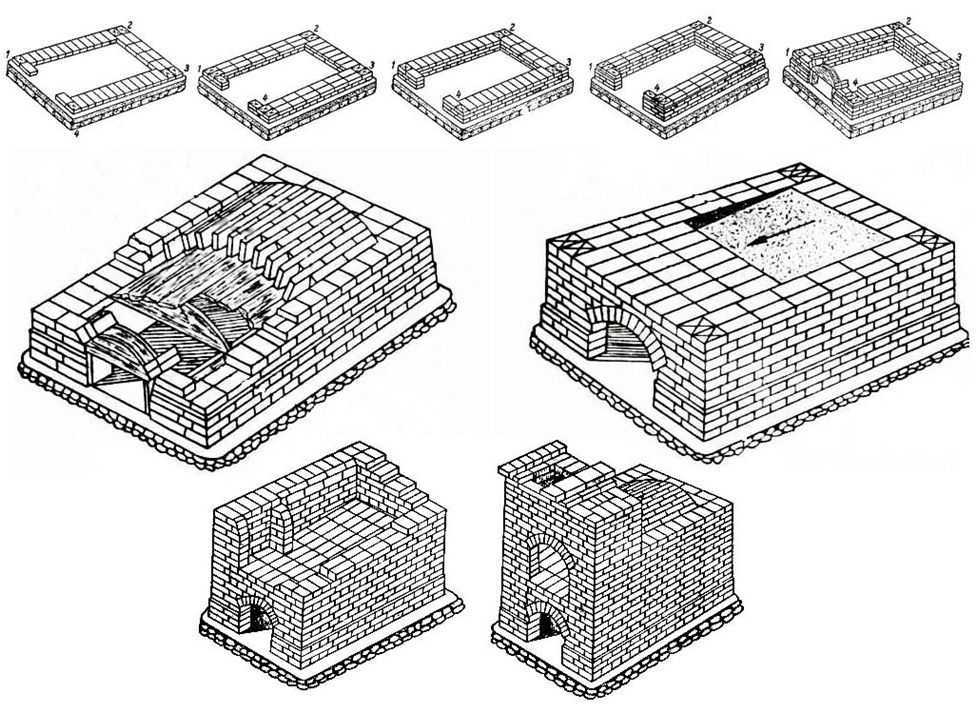

Некоторые особенности можно посмотреть на рис.

Прежде чем заняться кладкой печей, стоит попробовать выложить хоть одну без раствора, чтобы понять суть схем. Но приложив усилия и терпение, каждый сможет сделать печь своими руками.

Как сложить самую простую печь из кирпича?

Для начала нужно решить, что вы хотите получить от будущей печки. Если вам нужно только отапливать комнаты, а для приготовления еды вы пользуетесь баллонным газом или электричеством, то выбирайте вариант без плиты и духовки. Тот, кто любит мягкое целебное тепло, выбирает вариант с лежанкой.

Для регулярной тепловой обработки большого количества продуктов и кормов для домашних животных простейшая печь с варочной поверхностью будет в самый раз.

Мы рассмотрим три примера печей с пошаговым руководством по их кладке:

Простую прямоточную; С варочной плитой; Отопительную.

Скажем сразу, что от простой конструкции, лишенной газовых оборотов, ждать высокой теплоотдачи нельзя. По этой причине такие печи ставят в гаражах и других небольших помещениях площадью не более 16 м2.

Мы рассмотрим этот вариант для того, чтобы новички получили первый несложный урок практической кладки.

Прямоточная отопительная конструкция рассчитана на обогрев небольшой комнаты

Под такую печку не нужен мощный фундамент. Отсыпав крупную щебенку слоем в 15-20 см, залив ее цементным раствором и выровняв поверхность по уровню, через пару дней можно приступать к кладке.

Размеры печи в плане: ширина 2 кирпича (51 см), глубина 2,5 кирпича (64 см). Поскольку поддувальной камеры в ней нет, то отверстия для поступления воздуха сверлят прямо в топочной дверке.

Шестой ряд перекрывает дверку топочной камеры. Вид сверху помогает лучше понять способ раскладки кирпича.

Порядовки у такой конструкции несложные. Главное условие во время работы – соблюдать перевязку швов так, чтобы верхний кирпич закрывал шов между двумя нижними.

На восьмом ряду топливник зауживают, используя для этого половинки и «трехчетвертки» — ¾ от целого кирпича. Выход из топки таким образом получается сечением в 1 кирпич (125х250 мм).

Следующий ряд (девятый) выкладывают так же как седьмой, используя целый кирпич.

После этого ярус кирпича ставят на ребро заподлицо с внутренней гранью нижнего ряда. Новый ярус кладут плашмя, используя два целых кирпича и четыре «трехчетвертки». Таким способом дымовой канал снова зауживают для того, чтобы задержать газы и поднять теплоотдачу.

На следующем ярусе камни кладут на ребро. Посередине дымового канала ставят кирпич. Таким способом печь поднимают еще на пять рядов (один ярус на ребро и кирпич посередине, другой ярус плашмя).

Остальные четыре яруса кладут плашмя. Последними двумя рядами кладки дымовой канал зауживают до размера 12х12 см (полкирпича). На этом уровне в печь ставят дымовую задвижку. Сверху в нее вставляют стальную трубу.

Устройство фундамента

Несмотря на свои скромные размеры и небольшой вес, печь-малютка требует обустройства фундамента. Делать его можно незаглубленным – достаточно снять плодородный слой почвы.

Но, обязательно вывести плоскость цементной заливки в «горизонталь»

Это важно потому, что площадь опоры печи очень небольшая: от 0,47 до 1 м2. При высоте 2000 — 2200 мм малейший перекос основания может привести к обрушению печки

Последовательность обустройства – предельно проста:

• Выкапывается яма, глубиной 300=450 мм. Периметр ямы должен превышать периметр печи на 100 — 150 мм.
• На дно засыпается слой песка толщиной 100–150 мм.
• Песок увлажняется и трамбуется.
• Следующий слой – битого кирпича или строительного мусора (камня) – 200–250 мм.
• Верхний слой – мелкого щебня (фракция 5–20 мм).
• После этого устраивается опалубка (фанера, доски, шифер, обрезки гипсокартона, металлические листы) – что найдется . Высота опалубки должна на 50 мм превышать уровень чистого пола, чтобы не было подсоса холодного воздуха из подпола.
• На щебень выкладываются предварительно нарезанные по размерам прутки арматуры и скрепляются отожженной стальной проволокой или сваркой.
• Раствор для заливки готовят из цементно-песочно-щебеночной смеси в пропорции: 1 : 1,6:3,2.После заливки фундаментной плите дают «созреть». В первую неделю после заливки поверхность увлажняют, накрыв дерюгой или мешковиной, и поливая водой по мере высыхания ткани. По окончании первой недели ткань можно убрать, а поверхность фундаментной плиты укрыть полиэтиленом или рубероидом.

Полный набор прочности происходит через 30 дней после заливки.

Особенности конструкции

Классическая русская мини печь для беседки имеет сравнительно сложное конструктивное исполнение. Её основные элементы представлены на изображении:

Кратко, устройство подобной печи можно описать следующим образом:

1. Нижняя часть печки (основание) имеет пустую внутреннюю полость (подпечье или опечек), которую сверху перекрывает полукруглый свод, в разговорной речи именуемый «корытом». На него, в процессе кладки печи, насыпается слой песка (глиняной крошки, по которому выкладывается под (часто насухую, без использования кладочных растворов).
2. Место, где непосредственно сгорают дрова, подразделяется на две части: заднюю (горнило) и переднюю (варочный отсек). Закладка топлива и посуды осуществляется через входное отверстие, именуемое устье, которое закрывается заслонкой.
3. Простейшая версия мини печки состоит из каркаса, двухконфорочной (реже, одноконфорочной) варочной плиты, топки туннельного типа, разделённой дымовым зубом на дымовую (ближнюю) и пламенную (дальнюю) камеры.

Подобная схема кладки оптимальна для печи уличного размещения, так как:

наличие дымового зуба полностью исключает зависимость процессов горения от направления ветра и его силы;

пищу можно готовить при любых наружных температурах;

для готовки можно пользоваться низкокачественным топливом.

Стандартные размеры варочной поверхности, 1000-2000 мм (больше у мини печей не бывает). Высота горнила, до 700 мм. Размеры в проекции, 1000х1300 (оптимальное решение). Несмотря на столь незначительные габариты печь остаётся многофункциональной (выпекание хлеба, приготовление любых блюд).

При этом получившаяся конструкция является малозатратной, быстро кладётся (при наличии готового фундамента и должного опыта, за сутки), проста и удобна в использовании, демонстрирует минимальное время на приготовление готовых блюд, экологична, не нуждается в значительных объёмах топлива.

Версия со встроенным мангалом дополнительно включает специальный поддон для дров (углей) и решётку для мяса (укладки шампуров) на высоте 100-150 мм. Роль открытого огня в этом случае играют раскалённые газы, образующиеся в печи после топки.

Продукты готовятся не на открытом пламени, а внутри горнила. При этом можно разместить топку со смещением относительно вставленной решётки, либо непосредственно под ней (эти особенности закладываются на стадии проектирования).

Мнение эксперта
Валерий Гармаш
Шеф повар ресторана «Grill House», гриллер

Мясо, которое вы приготовите в русской печи, сохраняет значительно больше полезных свойств, чем на классическом мангале. Оно готовится в специальной нише, в которой отсутствуют перепады температур и сквозняки. Поэтому продукт готовится в собственном соку.

Подготовка к заливке фундамента

Печь малютка имеет компактные габариты и сравнительно скромный вес. За счет этого требования к фундаменту для печи несколько смягчаются, однако приложить некоторые усилия для его обустройства все равно придется.

Тщательно выровняйте дно и стенки углубления.

Второй этап. Укройте дно котлована 10-сантиметровой песчаной подушкой. Песок нужно максимально уплотнить. Для более качественного уплотнения пролейте засыпку водой. Дайте песку высохнуть в течение суток.

Третий этап. Сделайте опалубку. В принципе, можно обойтись и без опалубки, но присутствие этого элемента очень желательно. Для сборки опалубки используйте обыкновенные прочные деревянные доски. Верхний край опалубки должен совпадать с уровнем пола.

Учитывайте тот факт, что после высыхания раствора вам нужно будет убрать опалубку, при этом таким образом, чтобы ни фундамент, ни пол не получили повреждений.

Чертеж с порядовкой

Сконструированная известным печным мастером прошлого века В. Володиным комбинированная отопительно-варочная печь-малютка, при минимально занимаемом пространстве в 0,47 м2, позволяет не только полноценно отапливать помещение в 30 м2, но и:

• Готовить пищу ;
• Сушить овощи, ягоды, грибы, травы ;
• Использовать для сушки одежды и обуви.

Отличительной чертой конструкции является отдельная вытяжка для варочного отделения. Запах от приготавливаемой пищи или сушащейся одежды не проникает в помещение.

Печь не очень экономична в расходовании топлива (в расчете на дрова) – 4–5 кг на одну топку. Способна сохранять тепло и поддерживать комфортную температуру в помещении 6–8 часов.

В законченном виде печь выглядит так:

Печь Малютка в быту

Печь «Малютка» самая маленькая из всех существующих когда-либо проектов печей.

Изучив схему постройки (с ней можно ознакомиться на сайте Ивана Бояринцева), пришла к выводу, что печь абсолютно безопасна.

Топка не оснащена поддувалом, так как это, подувая, печь, в ней все топится на поду. Воздух подается из нижней щели, которая сделана специально под наклоном, заходит и обдувает дверцу, в результате дверца не перекаляется, никогда не бывает красной.

Самое главное в этой печи – это откуда берется этот воздух. Воздух приходит из подпола всего помещения. То есть, высасывая оттуда холодный воздух, там обеспечивается отрицательное давление.

Так как состоит из одной комнаты, достаточно одного в тяга, теплового конвектора. Воздух проникает внутрь топки и выходит на улицу.

Но возникает другой вопрос, откуда берется воздух под полом? Ответ очевиден, он берется из комнаты, и опускается вниз под пол, потому что там создается отрицательное давление. Под пол устремляется уже подогретый этой же печкой воздух.

Тогда еще один вопрос, откуда берется воздух в помещении? Он приходит через один канал, разбросанный на два выхода. Как раз эти два выхода и засасывают воздух с улицы.

Подготовка к работе

Сделать для дачного дома хорошую и добротную грубу (печку) — дело дорогостоящее. Для жилья, которое не является постоянным для пребывания, лучше всего подойдет печка малютка. Она может обогревать и основное жилье, имеющее площадь не более 50 м ² . Ее изготовление может осилить человек, даже не имеющий специальных навыков. Она сооружается из красного кирпича. Малютка является новой модификацией печки-шведки. В малышке можно подбирать нужные размеры по ширине и глубине, но сохраняя неизменной высоту.

Чтобы ее построить, надо приобрести огнеупорный кирпич: шамот и красный керамический

Они относятся к экологически чистым материалам, что тоже немаловажно для вашего жилища. Красивый цвет обожженного шамота будет прекрасно вписываться в общий дизайн

Малютка может служить не только обогревательным объектом, но и как печка для приготовления пищи.

Для работы понадобится подготовить следующие материалы:

Малогабаритная отопительная печь.

• кирпич керамический — 210 штук;
• шамотный — 76 штук;
• песок;
• огнеупорную (шамотную) глину или простую;
• для топки металлический лист;
• дверцы для топки и поддувала;
• 2 задвижки;
• 2 листа рубероида;
• цемент марки М300 для раствора;
• решетку колосниковую;
• армирующий пруток;
• плиту чугунную с конфорками.

Из необходимых инструментов не обойтись без:

• уровня;
• мастерка;
• кельмы;
• кирки и молотка;
• отвеса для контроля ровных углов;
• ровную кладку не сделать без правила — линейки из дерева, имеющей сечение 15 х 60 мм до 1,5 м по длине с параллельными плоскостями;
• рулетки.

Особенности «малютки»

Уже из названия этой модели ясно, что габариты ее более, чем просто скромные. Например, площадь основания составляет всего 0.4 кв. м. Однако способность отдавать и удерживать тепло у «малютки» весьма внушительная.

Выкладывается конструкция из кирпича, который укладывается или плашмя, или на ребро. Так как вес ее небольшой, фундамент под нее обустраивать не нужно. Ее можно возводить прямо на закрепленном на лагах полу из толстых досок.

Возведенная своими руками, такая печь заменит буржуйку. Причем функциональность «малютки» гораздо интереснее и богаче. Например, на ней дополнительно устанавливается варочная плита, а по желанию ее можно оснастить каминным порталом, так как она имеет дымовой зуб.

Кладется печка невероятно быстро. Причем если сутра начать работу, то вечером уже можно будет осуществить пробную топку.

Просушка выложенной печки

После завершения процесса кладки, печь нельзя сразу же топить в полную силу, так как в этом случае она будет просыхать неравномерно, и на поверхности стен появятся некрасивые разводы. Кроме этого, раствор на швах может пойти трещинами, и произойдет разгерметизация стенок.

Чтобы этого не произошло, печь должна пройти процесс естественной сушки в течение 10 ÷ 12 дней. При этом необходимо открыть все задвижки и дверцы. Для того, чтобы создать благоприятные условия для просушки печного сооружения, в данном случае в варочную камеру можно поместить обычную электрическую лампочку на 200 ÷ 250 Вт, на все время просыхания.

После завершения первого этапа сушки, можно переходить к принудительным мероприятиям — начинать протапливать печь небольшим количеством дров, при открытых дымовых задвижках, но с закрытыми топками.

Протапливают печь в течение 7 ÷ 10 дней по особой системе: в первые два дня используется для топки всего 3 ÷ 4,5 кг дров, каждый день прибавляя по 1 ÷ 1,5 кг топлива к первоначальному количеству, и так на протяжении всего время принудительной просушки.

Если после длительной просушки и проведения контрольной топки все-таки появились незначительные трещинки в швах между рядов кладки, не стоит торопиться их заделывать. За ними нужно понаблюдать в течение отопительного сезона. В течение этого времени они или остановятся в одном положении, или еще немного расширятся. Только по окончания сезона отопления можно провести ремонт, заделав все появившиеся изъяны.

Достоинства модели

Каждый вариант проекта создан для выполнения определенных задач. Сравнивать все модели между собой бессмысленно, так как в одних условиях могут быть важными те характеристики, которые не считаются фундаментальными при других условиях. Поэтому принято выделить достоинства представленной модели. Наша печь малютка из кирпича не лишена такого перечня.

• Для того чтобы установить русскую печь, потребуется пожертвовать значительной частью полезной площади. Само же предназначение малютки говорит о том, что высоких показателей от нее и не ожидают. Зато компактность по достоинству оценена владельцами небольших дачных домиков.
• Отмечается как положительный момент отсутствие элементов из жаропрочных материалов. Но в этом вопросе выбор остается за мастером, так как некоторые профессиональные строители все же советуют зону топки обкладывать шамотным кирпичом.
• Простота схемы строительства позволяет при относительно низких затратах в течение непродолжительного времени получить готовое устройство.
• Даже при работе печи в обычном режиме отмечается экономия топлива, что избавит от необходимости делать запасы дров огромных объемов.
• Некоторые специалисты утверждают, что для данной модели не требуется фундамент. Теоретически, прочное напольное покрытие способно выдержать нагрузку от массы конструкции, однако если вы заботитесь о надежности не на один год, а на десятилетия, то следует задуматься о фундаменте. В нежилых помещениях малютку можно возводить на основании, использующем бетонную плиту.

Печь Малютка своими руками

Перед началом непосредственного возведения печи следует продумать её местоположение – исключается как примыкание к двум внешним стенам здания, так и расположение её в центре помещения – в виду необоснованной тепловой потери и неэффективного распределения нагретого воздуха.

Подробная схема печи-малютки

Малютка требует под себя не мощный, но хороший дополнительный фундамент. В случае наличия под полом водонагревательного или электрического отопления, поднимается вся стяжка – в случае отсутствия под полом оных с помощью болгарки с алмазным диском вырезается прямоугольник пола по периметру будущей печи.

Выкапывается яма глубиной 350 мм, обладающая максимально выровненными краями. В неё засыпается песчаная подушка высотой 70 мм, которая после заливки водой оставляется до своего высыхания на несколько суток.

Арматурная обрешётка создается из двенадцати прутьев со 100 – миллиметровым шагом, сваренными в два слоя крест-накрест. Следом создается максимально идентичная ей решётка. Обе они скрепляются арматурными прутьями в местах стыков – и по ним же свариваются.

В процессе изготовлении бетонного раствора только цемент М300 сможет обеспечить оптимально прочный для Малютки фундамент. Залитый фундамент необходимо закончить за 50 мм до уровня пола во избежание возникновения в дальнейшем у нижней части печи прослойки холодного воздуха.
