Правила установки радиаторов отопления

Инструкция по установке радиаторов отопления

Итак, как правильно повесить батареи отопления? Вы приобрели радиаторы и даже определились, каким именно способом они будут установлены. Теперь необходимо ознакомится со всеми требованиями СНИП – и можно приступать к установке. На самом деле, все довольно просто.

И им на самом деле необходимо следовать – ведь если радиатор будет установлен неправильно, в случае его поломки в ремонте по гарантии будет отказано.

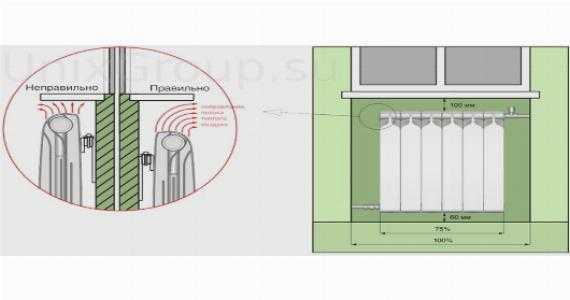

Схема установки радиатора отопления

Если вы хотите уберечь прибор от царапин, пыли и иных повреждений, которые могут возникнуть во время монтажа, то в процессе установки можете не снимать защитную пленку – это допускают правила установки батарей отопления. Единственным наиболее важным требованием, которому необходимо следовать неукоснительно, является четкое соблюдение необходимых для нормальной циркуляции нагретого воздуха отступов. Вот какие правила монтажа радиаторов отопления к отступам выдвигает СНИП:

• согласно действующим нормам, расстояние от подоконника или нижней части ниши должно составлять минимум 10 см. При этом следует учитывать, что в случае если промежуток между радиатором и стеной будет менее ¾ глубины батареи, то поток теплого воздуха будет попадать в помещение значительно хуже.
• столь же строгие требования выдвигаются и к высоте установки радиаторов. Как правильно разместить батареи отопления? Так, если расстояние между нижней точкой радиатора и уровнем пола меньше 10 см, то отток теплого воздуха будет затруднен – а это отрицательно скажется на степени прогрева комнаты. Идеальным считается расстояние в 12 см между полом и радиатором. А если этот промежуток будет более 15 см, то тогда возникнет слишком большая разница температур между верхней и нижней частями помещения.
• если радиатор устанавливается не в нише под окном, а возле стены, то расстояние между поверхностями должно составлять минимум 20 см. Если оно будет меньше, то будет затруднена циркуляция воздуха, а кроме того, на задней стенке радиатора будет скапливаться пыль.

Установка радиаторов отопления у стены

Для того чтобы получить максимум полезной информации, которая касается установки радиаторов можно воспользоваться нашим ресурсом. Вы сможете найти множество ценных советов и рекомендаций, как осуществляется правильная установка радиатора отопления.

Особенности подключения батарей в квартирах

Когда построенный новый дом предают заказчику, вся отопительная система должна быть согласована с принимающей управляющей компанией и соответствовать нормативам СНиП. В основном один теплосчётчик устанавливают для всех квартир в подъезде. Расценка за потреблённую тепловую энергию определяет денежные затраты на 1 кв.м. полезной площади жилья.

При замене старых батарей отопления на новые радиаторы хозяева жилья часто совершают ошибку, не согласовав установку новых приборов с теплоснабжающей организацией. В этих случаях жильцы, стремясь получить максимальный эффект обогрева своих помещений устанавливают непомерно большей площади отопительные панели и батареи.

Замена отопления в новостройке. Подключение. Опрессовка. #17

При выявлении таких нарушений управляющая компания или теплосбытовая фирма через суд взыщут штраф и заставят демонтировать или переустановить приборы обогрева, отвечающие требованиям СНиП.

Чтобы избежать неприятностей, хозяин квартиры должен на стадии проектирования согласовать с вышеуказанными организациями установку новых батарей. Для этого нужно написать заявление соответствующей формы и приложить схему подключения новых радиаторов.

Ключевые моменты нижнего подключения

Итак, мы выяснили, что данная схема позволяет прятать трубы с видных мест и используется преимущественно в частных домах. Подключенные к радиатору трубы идут в пол, из-за чего освобождается немного места, а само помещение выглядит более аккуратно, благородно. Сегодня можно приобрести 2 типа батарей с таким подключением – это панельные и стальные приборы.

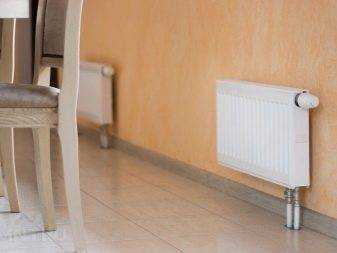

Нижнее подключение радиатора

Они могут иметь как 1, так и 3 нагревательные панели. Чем их больше, тем теплее будет в комнате, а потому при выборе приборов необходимо учитывать площадь, нуждающуюся в обогреве.

Узел нижнего подключения

Процесс сборки радиатора

1. Очистить резьбу в отверстиях радиатора. Проверить на свинчиваемость футорки, заглушку, кран Маевского.
2. У каждой футорки, заглушки, крана Маевского удалить имеющиеся в составе резиновые прокладки. Вместо них целесообразно использовать паковку льном (прокладки при перекосе, перетяжке могут привести к протечкам).
3. Сплести из пряди льна косичку или жгут длиной 30-40 см диаметром приблизительно 1 мм.
4. Намотать косичку из льна на то место футорки, где находилась прокладка (сформовать подобие прокладки из льна). Косичку наматывать по часовой стрелке для футорки с правой резьбой и против часовой — для левой резьбы. Направление намотки — от торца футорки по направлению к резьбе. Лен должен полностью заполнить все пространство от торца футорки до резьбы (резьбовую проточку).
5. Пальцами уплотнить намотанную косичку (сформовать аккуратное кольцо), смазать Унипаком.
6. Завинтить от руки детали в соответствующие отверстия радиатора, затем докрутить накидным ключом до упора. Прокладка из льна должна уплотниться и полностью заполнить все пространство между торцами детали и радиатора.
7. Очистить салфеткой место установки от излишков пасты.

Важно! На саму резьбу футорок лен не наматывать! Лен выполняет функцию прокладки между футоркой и торцом батареи. Не использовать силикон для смазки льна. Силикон не дает льну разбухать в воде и герметизировать соединение

Силикон не дает льну разбухать в воде и герметизировать соединение.

Кронштейны для радиаторов в Москве

Все представленные в разделе «Кронштейны для радиаторов» изделия выпускаются известными и отлично зарекомендовавшими себя высоким качеством своей продукции компаниями.

Вы всегда можете сделать заказ и оплатить его онлайн на официальном сайте Леруа Мерлен в России. Для жителей Московской области у нас не только низкие цены на товары категории “Кронштейны для радиаторов”, но и быстрая доставка в такие города, как Москва, Балашиха, Подольск, Химки, Королёв, Мытищи, Люберцы, Красногорск, Электросталь, Коломна, Одинцово, Домодедово, Серпухов, Щёлково, Орехово-Зуево, Раменское, Долгопрудный, Пушкино, Реутов, Сергиев Посад, Воскресенск, Лобня, Ивантеевка, Дубна, Егорьевск, Чехов, Дмитров, Видное, Ступино, Павловский Посад, Наро-Фоминск, Фрязино, Лыткарино, Дзержинский, Солнечногорск, Истра и Жуковский.

Разбор на сегменты

Чтобы правильно разобрать алюминиевый радиатор, вам понадобится специальный инструмент — ниппельный ключ, который делается именно для этой работы. В магазинах его, как правило, нет, поскольку он представляет собой продукт ума и труда работников сантехнической сферы. Добыть его можно двумя способами.

Первый — попытать счастья на местном рынке (если таковой имеется), где продаются различные подержанные инструменты и прочие полезные в хозяйстве вещи. Вполне вероятно, что там вы найдете искомое, причем по приемлемой стоимости. Второй вариант — обратиться в любую мастерскую, занимающуюся сантехническими работами, и попросить у них ниппельный ключ в аренду.

Когда ваши поиски успешно завершатся, можно заняться непосредственно разборкой оборудования. Для этой процедуры существует определенный порядок.

1. Первое, что нужно сделать — перекрыть воду в стояке, к которому подключен радиатор, и слить из системы теплоноситель. Если вы являетесь владельцем частного дома, то можете сделать это своими руками. Если же вы имеете дело с централизованной системой отопления, то такие вопросы могут решаться только через организацию, управляющую зданием. Для этого необходимо написать заявление и затем дождаться прихода специалиста. К слову, в случае проживания во многоквартирном доме вы можете производить подобные работы только в тот период, когда отопительный сезон уже закончен. В противном случае вы просто не сможете получить разрешение, поскольку остановка системы централизованного отопления принесет холод не только в вашу, но и в соседские квартиры.
2. После того как вы разобрались с отключением воды в системе, поставьте под места соединения радиатора и магистрали емкости для сбора остатков теплоносителя, который будет вытекать в процессе отделения оборудования.
3. Открутите фитинги, соединяющие батарею с магистралью. Заодно проверьте их состояние. Если вы заметите какие-либо недочеты — трещины или «сглаженную» резьбу — то лучше заменить эти элементы на новые. Только учтите, что с алюминиевыми радиаторами сочетаются далеко не все металлы. Например, фитинги из латуни или меди использовать категорически нельзя, так как из-за этого может возникнуть электрохимическая реакция, которая повлечет за собой начало коррозийных процессов.
4. После отсоединения снимите радиатор с удерживающих его кронштейнов.
5. Теперь пришло время использовать тот самый инструмент, над добычей которого вы в свое время изрядно потрудились. Ниппельный ключ нужно ввести в батарею ровно до того места, которое собираетесь демонтировать. Затем необходимо попасть концом инструмента в предназначенное для этого отверстие на соединительном элементе. После того как вам это удалось, поверните гайку в нужном направлении на пол-оборота. Вообще, для этого этапа желательно пригласить помощника, который будет фиксировать радиатор на одном месте, пока вы возитесь с соединениями. Итак, провернули гайку на пол-оборота, переходите к той, которая расположена на противоположной стороне, и там повторите ту же операцию. Таким образом, понемногу откручивая каждый элемент поочередно, вы сможете полностью отделить одну секцию от другой. Будьте внимательны и терпеливы — каждую гайку нужно поворачивать именно понемногу, примерно на 5–7 мм. В противном случае секцию может сильно перекосить, результатом чего станет повреждение элементов радиатора, и возникнет необходимость их замены.
6. После откручивания нужных гаек снимите сегмент, а затем проведите проверку всех прилагающихся к нему прокладок. Качество и состояние резиновых уплотнителей играет важную роль. Деформированные прокладки могут вызвать появление протечки. Поэтому в случае малейших сомнений в их пригодности лучше заменить эти элементы на новые. Причем желательно приобрести прокладки из паронита, поскольку этот материал лучше всего себя зарекомендовал. Если нет такой возможности, то попробуйте найти хотя бы силиконовые уплотнители. Резиновые же ставить не рекомендуется, так как они быстро выходят из строя.

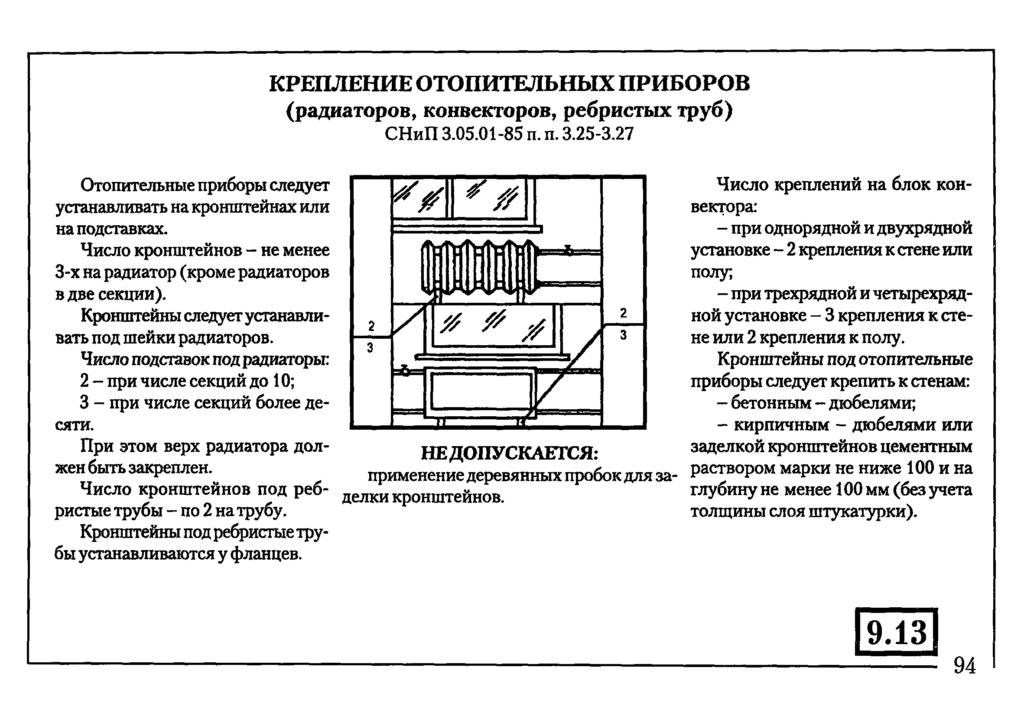

Правила установки отопительных радиаторов согласно СНиП

СНиП 3.05.01-85 – это документ, согласно которому производится монтаж секций для отопления любого помещения. В нем зафиксированы следующие положения:

1. Батареи должны размещаться так, чтобы центр окна и отопительного радиатора полностью совпадал. Допускаемая погрешность составляет не более 20 мм.
2. Ширина непосредственно отопительной батареи по правилам не должна превышать 50 % ширины оконного проема, где располагается подоконник в жилых помещениях. Батареи в школах, в домах для престарелых и инвалидов, больницах и в детском саду должны занимать 75 % светового проема. Регламентировано такое положение п. 3.48 СНиП 2.04.05-91 и п. 6.5.5 СНиП 41-01-2003.
3. При осуществлении монтажа необходимо учитывать, что расстояние от поверхности пола до нижней точки секции не должно быть больше 12 см. Зазор между верхним краем батареи и имеющимся подоконником по нормам составляет не менее 5 см.
4. Что касается расстояния, которое предусматривается от стены до радиатора, то оно должно быть в пределах 10–12 см. Хотя допускается изменение указанных параметров, но тогда потребуется между стеной и радиатором прикреплять специальный теплозащитный материал (зеркальный утеплитель или экранирующий лист, выполненный из алюминиевой фольги).

Схема установки радиатора согласно нормам СНиП

В своде правил (СП 31.13330.2012) и норм засвидетельствовано, что в П-образных системах отопления нельзя устанавливать больше секций, чем использовалось раньше. Если предусматривается метод принудительной циркуляции воды непосредственно в системе отопления, то при количестве 24 и более секций необходимо использовать разносторонний способ подключения.

Смотрите ниже полезное видео на эту тему.

Преимущества чугунных батарей

Почему-то, когда требуется заменить старые чугунные радиаторы, большинство потребителей ищут альтернативу из других видов металла. Это происходит по простой причине, что они не знают, как выглядят современные образцы батарей из чугуна. У них не только ровная красивая поверхность, которая стильно смотрится практически в любом интерьере, но и новые технические параметры, которые значительно лучше советских аналогов.

Установка чугунных радиаторов отопления нового поколения позволяет сэкономить средства, как на изделиях, так и их подключении. Их не придется подгонять под существующую систему обогрева и докупать дополнительные переходники. При всем этом, они обладают рядом преимуществ перед старыми чугунными батареями:

• Вес новых моделей стал в два раза меньше. Если раньше секция радиатора весила порядка 8 кг, то теперь 3.5-4 кг.
• Так как их внешняя поверхность перестала быть «ребристой», а приобрела гладкую ровную поверхность, то теплоотдача новых устройств стала выше. В старых моделях она составляла 110 Вт, а в новых – порядка 130-140 Вт.
• Устойчивость к качеству теплоносителя у них осталась прежней, а так как каналы достаточно широкие, то чистить их придется намного реже, чем те же биметаллические или алюминиевые секции.
• Зная, как правильно подключить чугунную батарею, можно забыть на ближайшие 20-30 лет о холоде в квартире. Именно такой срок гарантии дают производители на свою продукцию, хотя средний показатель эксплуатации составляет 50-60 лет.
• Рабочее давление в новых чугунных радиаторах по-прежнему 9-12 атмосфер (рабочее) при испытательных 15-ти атмосферах. Они идеально подходят для многоквартирных домов не выше 6 этажей.

При всех своих новых плюсах, этим устройствам свойственны те же минусы, что и у старых «гармошек». Прежде всего, это их хрупкость. Их нельзя ударять, а тем более ронять, но подключение чугунных радиаторов отопления нового поколения позволяет произвести это если не единолично, то по крайней меры без бригады строителей. Со старыми образцами так не получалось, учитывая, что вес одной секции был 7-8 кг, а в батарее их могло быть 12 и более.

Так как цена новых чугунных конструкций невелика, показатели теплоотдачи выше, а вид более стильный, то следует обратить внимание именно на них, тем более что их устаревшие аналоги славно служили людям десятилетиями

Способы подключения

СНиП прописывает основные правила установки батарей отопления

Важной является способность радиатора выдерживать давление. Материал изготовления не должен вступать в реакцию с трубами, которые подводятся к изделию, во избежание коррозийных процессов. Батарея должна быть размещена на 10 сантиметров ниже выступающей части подоконника для высвобождения теплового потока

Батарея должна быть размещена на 10 сантиметров ниже выступающей части подоконника для высвобождения теплового потока.

Расстояние между полом и нижней частью радиатора должно быть более 10 и менее 15 сантиметров. Это принципиальный вопрос, в противном случае будут нарушены процессы равномерного теплообмена. Все секции должны быть подсоединены ровно и не иметь существенных различий по высоте.

Чтобы теплоотдача проходила наиболее эффективно, важно правильно разместить радиатор отопления. Специалисты рекомендуют располагать его под окнами, чтобы максимально снизить выход тепла через данные участки. В случае когда имеется внешняя холодная стена, на ней рекомендуется разместить дополнительные устройства

В случае когда имеется внешняя холодная стена, на ней рекомендуется разместить дополнительные устройства.

В целом батареи в квартире могут быть расположены несколькими способами:

• боковое расположение;
• нижнее;
• диагональное;
• последовательное.

Наибольшей популярностью пользуется именно боковое расположение батарей. Оно характеризуется высокой теплоотдачей. Труба, по которой идет горячая вода, вводится в верхний патрубок, отвод же происходит из нижнего. В случае с нижним размещением оба патрубка расположены снизу. Схема актуальна, если трубы размещены в полу либо под плинтусом.

Диагональное применяется, когда батарея имеет большое количество секций, 12 и более. Теплоноситель поступает через верхний патрубок, а выходит снизу. Последовательное актуально, когда водопроводная система имеет достаточное давление, чтобы горячая вода проходила по всем батареям.

В случаях, когда необходима установка дополнительного радиатора, для начала следует вывести из системы теплоноситель. После закрепления кронштейнов крепится радиатор, соединения фиксируются специальным ключом. На свободное отверстие нужно установить кран Маевского, все остальные закрыть пробкой. Далее следует прикрепить саму батарею и тщательно выровнять. После этого подводятся остальные элементы и все соединяется в единую систему, которая должна быть абсолютно герметичной.

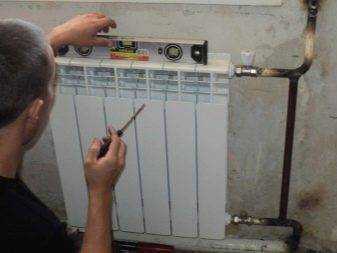

Установка

Вопрос о том, как установить радиатор отопления – наиболее важный после отказа от централизованной системы или демонтажа старого радиатора.

1. Радиатор должен устанавливаться на подготовленную поверхность: покрашенную или отштукатуренную.
2. Карандашом намечается уровень крепления нового радиатора. Оптимальными расстояниями считаются следующие: от подоконника – до 10 см, от стены – до 5 см, от пола – до 12 см.
3. После этого радиатор можно крепить. Необходимо помнить, что при монтаже радиатор должен оставаться в фабричной упаковке. На упаковке делаются разрезы там, где это необходимо.
4. На вход и выход устанавливаются муфты, для спуска воздуха необходимо наличие крана Маевского. Далее можно монтировать кран и клапан. Нелишним будет использование герметика.
5. После монтажа радиатора отопления необходимо провести опрессовку.

Напомним, что все работы по сборке и установке радиаторов должны выполняться мастерами, имеющими профессиональные инструменты и опыт в данной области. Только благодаря этому, Вы сможете избежать затрат на дорогостоящий ремонт в дальнейшем.

Расчет

Итак, с выбором мы определились. Как рассчитать биметаллические радиаторы отопления по параметрам вашей квартиры?

При стандартной (2,5 – 2,7 метра) высоте потолков можно использовать простейшую схему расчета:

• На 1 квадратный метр помещения берется 100 ватт тепла;
• В зависимости от климатической зоны используется коэффициент от 0,7 (Крым) до 2,0 (Якутия);

Теплоотдача секции в среднем оценивается в 180 ватт.

Крепление

Как повесить биметаллический радиатор на стену?

• Штатно для крепления используются штыревые кронштейны, которые вкручиваются в пластиковые дюбели;
• Вместо них можно использовать отрезки гладкой стальной арматуры диаметром 10-12 мм, вбитые в предварительно просверленные отверстия чуть меньшего диаметра.

Обвязка

Какие комплектующие для биметаллических радиаторов понадобятся при их установке своими руками?

1. Комплект радиаторных пробок (4 штуки, наружная резьба ДУ25). Диаметр внутренней резьбы проходных пробок определяется количеством секций прибора: если их меньше 10, достаточно подводки условным диаметром ДУ15, если больше – лучше взять пробки с внутренней резьбой ДУ20;
2. Дроссель или термоголовка и шаровый кран с американками для подключения к пробкам. Дроссель позволит регулировать теплоотдачу прибора вручную, термоголовка – автоматически, в зависимости от температуры воздуха в комнате;
3. В верхней по стояку квартире радиатор придется укомплектовать краном Маевского для стравливания воздуха.

Какие трубы использовать для подключения? Желательно – гофрированные нержавеющие.

Предлагаем ознакомиться Обзор радиаторов отопления Purmo и их технические характеристики

С чем связана эта инструкция?

Они обладают высокой прочностью на разрыв;

• Они гнутся с минимальным радиусом и не требуют точной подгонки размеров;
• Они монтируются компрессионными фитингами с использованием пары разводных ключей.

Советы по сборке

Радиаторные пробки герметизируются паронитовыми или силиконовыми прокладками – теми же, которые используются, чтобы нарастить биметаллический радиатор дополнительными секциями.

Прочие соединения подматываются нитью-герметиком Тангит Унилок или льном с краской.

Прорвало трубу: куда обращаться и как устранить течь

Куда обращаться

Куда следует срочно звонить, если в доме прорвало водопроводную трубу?

Когда прорыв водоснабжения действительно крупный и своими силами произвести ремонт невозможно из-за нехватки времени, навыков и/или спецматериалов, можно вызвать представителей сантехнических служб. Причём выбор организации зависит от дня недели и времени суток.

Рабочее время буднего дня? Тогда следует звонить в ЖЭС (жилищно-эксплуатационная служба). Её номер должен быть в информационной таблице в подъезде или на сайте управляющей организации.

Прорыв водоснабжения произошёл уже ночью или в один из выходных/праздничных дней? Надо вызвать аварийщиков (аварийная служба подразделения водоканала, закреплённого за районом).

Информационная таблица в подъезде

Что нужно делать, если прорвало трубу в доме

1. Первым делом требуется подставить под струю любую ёмкость, чтобы вода не лилась на пол. Это может быть ведро, таз, кастрюля — что угодно, что вместит достаточно большое количество жидкости на время устранения неприятности. Периодически ёмкости необходимо опустошать;
2. Далее – до упора перекрыть кран подачи воды. Он находится либо в квартире недалеко от водопроводных счётчиков, либо в подвале дома (в этом случае понадобятся ключи от подвального помещения). Надо учесть, что, если перекрыть кран в подвале, доступа к воде лишатся все, кто живёт в подъезде;
3. Убедившись, что вода прекратила течь, нужно как можно скорее приступить к её сбору с пола. Для этого используется любое удобное средство: половая тряпка, губка и т. п.

Теперь необходимо загерметизировать протечку. Для этого понадобятся следующие средства:

• кусок резины (отрезок камеры от велосипеда, перчатка для уборки дома) или другой подобный материал, не пропускающий влагу и способный к растяжению;
• два винтовых (червячных) хомута или проволока;
• полоска плотной ткани или лист жести (например, вырезанный из банки из-под пива);
• гаечный ключ либо отвёртка для хомута.

План действия таков:

1. Намотать на место протечки резину или другой подобный материал настолько плотно, насколько это возможно. С натяжением и, желательно, в несколько слоёв;
2. До упора закрепить обмотку хомутами либо проволокой;
3. Обмотать конструкцию приготовленным заранее куском ткани или полоской жести и закрепить. В случае с жестью края полосы следует соединить парой шурупов или винтов и подходящими им по размеру гайками;
4. Для дополнительной влагоизоляции рекомендуется использовать широкий скотч или пищевую плёнку.

Герметизация трубы резиной и хомутами

Заменой этим материалам может послужить эпоксидная смола и обыкновенный медицинский бинт (либо другая ткань). Смолу нужно просто размешать, как указано на упаковке, и пропитать смесью бинт. После этого широким нахлёстом обернуть бинт вокруг места протечки как можно большим числом витков и нанести смолу сверху. Повторить несколько раз.

Также непосредственно на место протечки можно наложить специальный материал, который называется «холодная сварка». Он может использоваться даже в воде – но нужно быть предельно осторожным, если это горячая вода: получить ожог в таком случае — дело пары секунд.

Такая «скорая помощь» поможет трубе продержаться до приезда профессиональных сантехников. Хотя случается, что подобные временные меры помогают не на день и не на два, а на несколько месяцев.

Мнение эксперта

Николай, сотрудник коммунальной службы:

«Не у всех дома имеется запас хомутов. В принципе, для временной заплатки подойдёт любой стягивающий материал: можно применить бельевую верёвку, проволоку и даже обычный медицинский жгут. Кто-то использует тряпки и скотч. Но чтобы клейкая лента держалась крепко, нужно хорошенько обезжирить поверхность – например, бензином или ацетоном. Остановили течь? Остаётся вызвать и дождаться приезда сантехника».
