Коллектор для отопления: принцип работы, правила установки и подключения

Как происходит коллекторно-лучевая разводка отопления?

Во главу угла (а точнее в определенное место где не будет он мешаться) устанавливается коллектор отопления. Его можно установить открыто или в шкаф. Сейчас вариантов полно на рынке от простых накладных до встраиваемых с перламутровыми замками))).

Коллектор отопления нужно брать именно для отопления. Обычный коллектор для водопровода не подойдёт. В нем должны быть специальные вентили и клапана, которые в дальнейшем поспособствуют балансировке системы. А еще с помощью них можно перекрыть ветку к определенному радиатору и осуществить его снятие или замену. Всё это позволит избавиться от ненужных дополнительных кранов на радиаторах.

Коллекторный узел связывается с котлом отопления. Для этого необходимо заложить достаточно толстую трубу не менее чем 25 мм (для сшитого полиэтилена) или 32 мм (для полипропилена). Поэтому выбор места для коллектора определяется еще и возможностью притянуть такую трассу к нему. На эту трассу устанавливается грязевой фильтр. А сам коллектор отсекается от контура котла дополнительными кранами, чтобы иметь возможность заменить котел без слива всего теплоносителя.

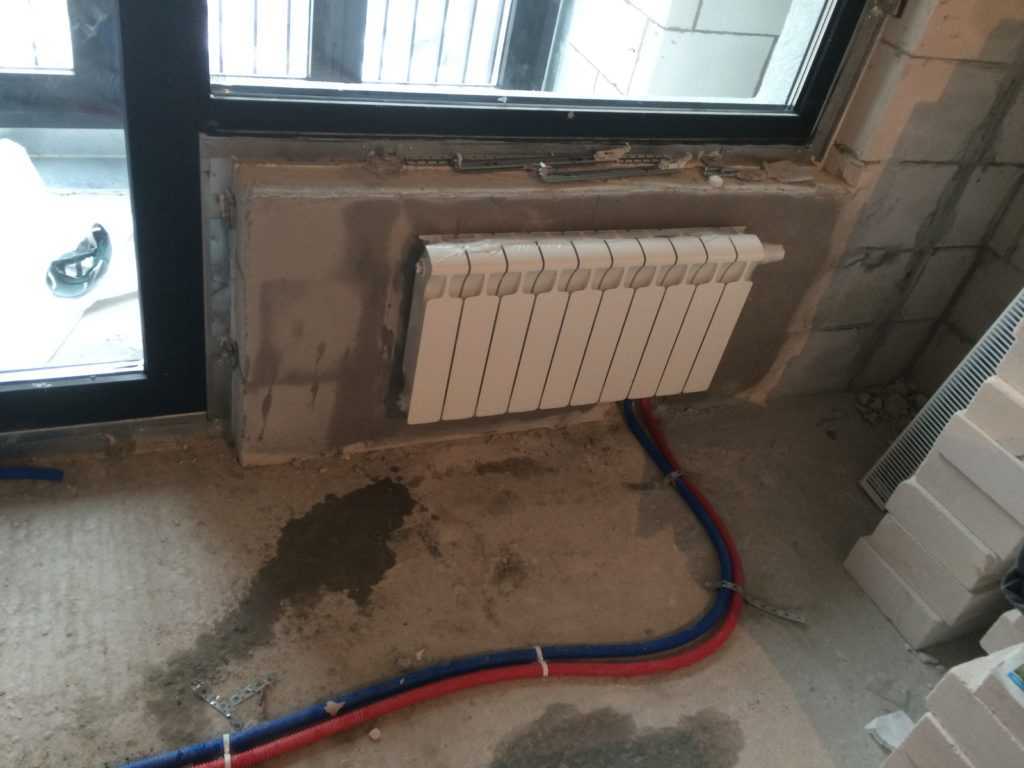

К каждому радиатору отопления от коллектора приходит две трубы. Их диаметр обычно составляет каких-то 16 мм (для сшитого полиэтилена). Такого диаметра хватит даже для самого мощного радиатора. Эти трубы обязательно должны быть в утеплителе или минимально в гофре.

При лучевой разводке труб их небольшой диаметр в 16 мм способствует укладке в стяжку пола.

Типы коллекторов

Как упоминалось ранее, стандартной конфигурации коллектора не существует – прибор может иметь любые формы и адаптироваться для использования в самых разнообразных отопительных системах, характеризующихся разным количеством контуров и типом отопительных приборов.

К коллектору может быть подключено от двух до двенадцати контуров, и в процессе работы системы количество задействованных контуров может варьироваться.

К примеру, коллектор для отопления на 2 контура подразумевает наличие двух систем отопления. Это могут быть теплые полы и радиаторы. Поскольку эти системы характеризуются различными рабочими параметрами, необходимо подобрать коллектор отопления с гидрострелкой, позволяющей сбалансировать разницу в температурах и давлении на различных контурах.

Более сложную схему подключения требует коллектор для отопления на 3 контура – такой прибор дает возможность сформировать три контура с различными рабочими параметрами. При этом каждый контур, идущий от коллектора, будет отличаться по диаметру внутреннего сечения трубопровода, типу используемых радиаторов и т.п. Аналогичное применение имеет коллектор для отопления на 4 контура, а также коллекторы, рассчитанные на большее количество контуров. При этом основная классификация приборов осуществляется исходя из типа материалов, используемых производителями для изготовления коллекторов.

В настоящий момент коллектор распределительный для отопления может быть изготовлен из следующих материалов:

1. полимеры;
2. медь;
3. латунь;
4. сталь.

Для удобства эксплуатации базовые типы коллекторов могут оснащаться дополнительными опциями, среди них:

• терморегулятор;
• детектор контроля давления в контурах;
• автоматика для защиты от аварийных ситуаций;
• воздуховыпускные клапаны;
• программируемые смесители;
• электронные клапаны.

Нюансы и место монтажа: лучевая схема (разводка) с трубами для двухэтажного дома

Схема коллекторного отопления подходит для частного строения и малоэтажной постройки. Она характеризуется эффективностью и надежностью.

Монтировать данную схему дороже, чем одно или двухтрубные конструкции. При планировании разводки стоит учитывать, что циркуляция осуществляется специальным насосом.

Коллекторы для системы отопления  монтируются на стену, если это помещение для хозяйственных нужд. Для прибора используется специальный шкаф. Подобные шкафы выполняются из металла и оборудуются специальными отверстиями для подводки магистралей. Внутри размещается коллектор для отопления из полипропилена и распределены специальные крепежные элементы.

Устройство отличается следующими достоинствами:

• данная схема удобна в управлении, при этом каждый элемент управляется независимо;
• конструкция позволяет создать контуры с различными параметрами: температурой или напором.

К недостаткам относится то, что коллекторы отопления дорогостоящие приборы. Некоторые модели производятся из стали высокой прочности, что влияет на цену. Кроме того, данная система работает при наличии циркуляционного насоса, что расходует электрическую энергию.

Коллектор для радиаторного отопления характеризуется надежностью, так как имеет минимальное количество скрытых магистралей. Данная схема способствует экономии топлива за счет распределения тепла по зонам.

Для отопления есть много вариантов коллекторов

Принципы расчета

Чтобы не наделать ошибок при расчете отопления, требуется предварительно нарисовать схему на бумаге. На ней указываются все компоненты конструкции

Важно понимать, сколько жидкости протекает через все узлы по отдельности, с какой скоростью она движется, как меняется работа все системы в результате изменения режима функциональности отдельных ее элементов

Во время расчета не стоит упускать гидродинамическое сопротивление воды при ее движении, которое влияет на давление внутри системы и напор. Для проведения процедуры применяются специальные таблицы и формулы.Правильный расчет позволит избежать проблем с функциональностью отопительной конструкции в будущем.

Методы прокладки

Проводить такую процедуру можно несколькими способам:

• закрытым;
• открытым.

Стоит отметить, что закрытый способ отличается не только повышенной трудоемкостью, но и дает возможность сэкономить место в помещении. Это весьма актуально, когда дело касается ванных комнат маленького размера.

При этом, можно сразу отметить основные недостатки закрытого метода:

• отсутствие возможности провести профилактический осмотр труб, чтобы осмотреть из состояния;
• необходимость ломать стены, чтобы в случае образования протечки провести ремонт и как следствие, необходимость в дальнейшем их ремонта.

Что касается открытого способа, то его единственный недостаток – это уменьшение свободного пространства в помещении, а также изменения его внешнего вида.

А вот к преимуществам можно отнести:

• низкую трудоемкость монтажа, что положительно сказывается на скорости его проведения;
• возможность вовремя увидеть протечку и устранить её;
• легкость проведения ремонта на любом участке;
• возможность улучшить в процессе использования систему.

Принципы составления схем разводки

Единых стандартов планировки при составлении схем разводки коллекторной системы не существует. Оборудование подбирается под конкретные задачи.

А одним из обязательных условий реализации схемы является необходимость подключения всех батарей к одному стояку.

Вам также может быть полезна информация о том, как подключить радиатор отопления.

Чтобы воплотить в квартире схему коллекторной разводки, придется оставить лишь один канал тепла, предварительно заварив остальные – он возьмет на себя всю нагрузку

Если же заварить все остальные каналы подачи воды с тем, чтобы один стояк взял на себя всю нагрузку, образуется замкнутая гидравлическая цепь в пределах одной квартиры. Все расположенные выше по стояку отопительные приборы буду отрезаны от системы и не получат желаемого тепла.

Жильцы, живущие сверху, рано или поздно выявят причину такого явления, и схему придется повторно переделывать в принудительном порядке, выложив при этом немаленькую сумму.

Коллекторную разводку отопления допускается устанавливать в многоквартирных домах новой постройки при условии, что еще на этапе строительства в них установили дополнительные вентили для подключения контуров различной конфигурации.

При обустройстве коллекторной системы следует учитывать ряд ключевых моментов, которые свойственны и для других типов систем

Коллекторная система как нельзя лучше подходит для частных домов.

Главное – при проектировании разводки придерживаться основных рекомендаций профессионалов:

1. Наличие воздухоотводчика. Автоматизированный клапан размещают непосредственно на коллекторах подачи и обратки.
2. Наличие расширительного бака. Показатель его объема должен составлять как минимум 3% относительно суммарного объема теплоносителя. Но допускается использовать и устройства и с большим объемом.
3. Место размещения расширительного бака. Его устанавливают на «обратке», размещая перед циркуляционным насосом по ходу воды. Подробнее о его установке рассказано в другой нашей статье.
4. Установка циркуляционных насосов на каждом контуре. Место их расположения непринципиально, но максимальную эффективность из-за низкой рабочей температуры они проявляют на «обратке».

При необходимости задействования гребенки, оснащенной гидравлическим компенсатором, расширительный бак устанавливают перед основным насосом, призванным обеспечивать передвижение воды в малом контуре.

Благодаря размещению расширительного бака перед насосом можно существенно снизить риск повреждения устройства под действием турбулентности воды

Циркуляционный насос фиксируют таким образом, чтобы вал находился строго горизонтально. В противном случае первая же воздушная пробка оставит агрегат без смазки и охлаждения.

Если в системе отопления присутствуют дополнительные распределительные узлы – они не должны быть сообщающимися.

Недостатки и достоинства коллекторной схемы

Сложность трубной разводки при реализации коллекторной схемы компенсируется ее преимуществами:

Каждый радиатор – это автономный и отдельно управляемый элемент

То есть, в каждом помещении можно установить желаемую температуру независимо от температуры в котле или в других цепях отопления, или отключить радиатор (группу радиаторов) без остановки отопительной системы; Принимая во внимание тот факт, что каждый теплопровод, подключенный к коллектору от отопительной системы, транспортирует горячую жидкость только в один отопительный прибор, целесообразнее применять трубы уменьшенного диаметра по сравнению с расчетным общим диаметром труб. При этом рекомендуется соблюдать минимально допустимое расстояние между отопительным устройством или группой радиаторов, и коллектором. Раздельное подключение приборов отопления

Раздельное подключение приборов отопления

Самодельная или заводская коллекторная система отопления схема которой для общих случаев приведена выше, ценится потребителями из-за возможности создания нескольких независимых отопительных контуров с разной температурой и давлением. Такая схема позволяет при одном котле организовать разные температурные режимы для разных помещений в одном здании. Чтобы подключить несколько контуров, оборудуется другой вариант коллектора – гидрострелка, которая внешне выглядит как большая водопроводная труба.

Гидрострелка устанавливается не так, как коллектор – между трубой подачи теплоносителя и обратной трубой цикл обращения замыкается. Котел продолжает непрерывно нагревать жидкость в первичном контуре, и теплоноситель в гидрострелке начинает двигаться, позволяя врезаться в него для подключения радиаторов в разных точках и на разных уровнях.

Из-за такого необычного подключения радиаторов к гидрострелке в конечной точке отдельно взятого теплоприемника (радиатора) будут разные показатели температуры и давления. Включение гидрострелки целесообразно при комбинировании разводки труб отопления с применением радиаторов и системы «теплый пол».Самодельная гидрострелка

В местах присоединений контуров давление и температура в трубах будут разными, но, если коллекторное отопление частного дома своими руками схемы и чертежи которой разрабатывались для циркуляционных насосов, будет их использовать, то эта разница перепадов не имеет значения. Также отопительные контура можно подключать последовательно (не больше двух в цепи), но при такой организации подключения контура невозможно будет регулировать отдельно друг от друга.Последовательное соединение коллекторов

Недостатки коллекторной организации трубной разводки следует отметить следующие:

1. Энергопотребление коллекторной схемы выше, чем при последовательном подключении батарей. Причем, чем больше отапливаемая площадь, тем выше тепловые расходы;
2. Коллекторному отопительному оборудованию присуща работа только в одно- или двухтрубной конструкции отопительной системы, которую можно развести по стенам помещений. Но при организации лучевой разводки провести трубы по стенам или скрытым способом не получится из-за большого объема практической схемы и большого количества труб отопления;
3. При прокладке труб в полу под бетонную стяжку проявляются следующие недостатки способа: для труб, проложенных под полом, не разрешается делать какие-либо соединения – ни сварные, ни резьбовые, ни какие-нибудь другие, чтобы не допустить скрытой протечки, иначе придется снимать слой бетонной стяжки, а это – почти капитальный ремонт помещения со всеми вытекающими последствиями;
4. Суммарное гидравлическое сопротивление коллекторного контура отопления будет значительным, особенно пир прокладке труб с небольшим диаметром. Также при реализации коллекторной схемы разводки труб необходимо использование циркуляционного насоса (насосов), так как естественное давление в трубах не позволит теплоносителю свободно перемещаться по трубам;
5. При использовании в коллекторной схеме отопления нескольких автономных отопительных контуров обязательно на каждый большой контур монтируется свой циркуляционный насос. Это приводит к финансовым затратам как при монтаже системы, так и в процессе ее эксплуатации;
6. Энергозависимость коллекторной системы отопления – один из существенных ее недостатков, так как циркуляционные насосы требуют подключения к электросети. При аварийном отключении электричества отопление не сможет обеспечить требуемый тепловой режим, так как движение теплоносителя по трубопроводу просто остановится.

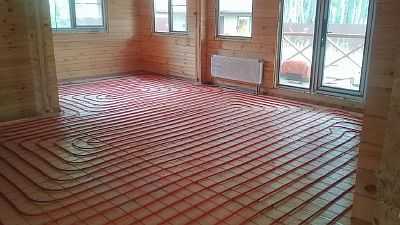

Особенности комбинированной системы

В комбинированную систему отопления входят радиаторы, которые являются высокотемпературными источниками, и низкотемпературные – тёплые полы.

Подсоединять водяной пол в смешанной схеме возможно двумя способами:

1. К имеющемуся нагревательному котлу — такой способ уменьшает стоимость оборудования и время монтажа. Недостаток этой конструкции — невозможность работать автономно. При этом увеличивается расход энергии, и снижается эффективность пола.
2. Путём установки отдельного котельного оборудования для пола — это существенно увеличивает расходы при монтаже. Однако такая система имеет преимущество — автономность, её работа не зависит от батарей. Это удобно, когда радиаторный обогрев уже не функционирует.

Есть несколько рекомендаций, которые надо учитывать, решив создавать в частном доме совместное отопление:

1. Устанавливать температурные режимы отдельно для батарей и тёплого пола. Так как в батареях нагрев воды на подаче и на выходе составляет около 70 и 55 градусов соответственно, а для греющих полов требуется — 40 и 30, то котлы с этой задачей самостоятельно справится не способны.
2. Применять специальные комплектующие для настройки нагрева. Насосно-смесительные узлы, запорную арматуру — они сократят затраты, и позволят грамотно произвести соединение системы с ёмкостью, в которой нагревается вода.
3. Осуществлять настройку комбинированной системы с использованием специальных и правильно установленных технических средств. Например, смесительный узел с термостатической головкой, его функция — регулировка уровня нагрева жидкости, термостат — отвечает за управление степенью обогрева каждой комнаты в отдельности.

При укладке водяного пола, нет смысла ограничиваться только ванной и туалетом. Лучше разместить такую систему по возможности везде, так как увеличение её площади, существенно не сказывается на монтажных и эксплуатационных затратах.

Ведь в любом случаи понадобится установка смесительного узла и устройства, которое обеспечит циркуляцию жидкости

А какой будет коллекторная группа — однотрубной, двухтрубной или больше — не важно

Расходы на стяжку так же не изменяться, даже если пол монтируется лишь в одной части комнаты, бетонный раствор придётся заливать по всей площади.

Какой котел выбрать для закрытой системы отопления

Котлоагрегат подбирают, исходя из свойств применяемого топлива, удобства эксплуатации и мощности.

В замкнутую отопительную схему можно установить такие типы котлов:

• Твердотопливные. Устанавливают в негазифицированных коттеджах и на дачах. Такие модели работают на угле, дровах, топливных брикетах. Минусы – необходимость складировать горючее и удалять продукты горения (пепел, сажу).
• Жидкотопливные. Работают на солярке и отработанном масле. Жидкое горючее легковоспламеняемое и пожароопасное, поэтому такой вариант используется только при отсутствии альтернатив.
• Электрические. Запитываются от электрокоммуникаций, легко монтируются, не требуют обустройства дымохода, но затратны из-за высокой стоимости электроэнергии. Подходят только для небольших загородных коттеджей и дач.
• Газовые. Удобные, бесшумные, топливо в них сгорает без дыма и запаха. После подключения к центральной газовой магистрали не нужно задумываться о приобретении топлива, достаточно оплачивать квитанции. Поэтому при возможности подведения газораспределительной линии целесообразно выбирать этот вариант.

Перед покупкой котла поинтересуйтесь возможностью газоснабжения участка. Такие сведения есть на портале единого оператора газификации.

Для нагрева жидкости в теплокоммуникацих замкнутого типа могут использоваться одно- и двухконтурные котлы:

• Одноконтурные греют только воду для отопления, могут работать практически на любом топливе, а некоторые модели переключаются с одного горючего на другое.
• Двухконтурные – греют одновременно воду для горячего водоснабжения и отопления. Бывают газовыми и электрическими. Компактные, удобные, но энергозависимые и чувствительные к перепадам напряжения.

При выборе котла нужно отталкиваться от мощности, которая должна быть не менее 1 кВт на 10 м². К этому показателю надо прибавить еще 15% для одноконтурного котла и 20% для двухконтурного.

Например, для дома площадью 150 м² понадобится одноконтурный котел мощностью:

15 кВт + 15% = 17,25 кВт.

Мощность для двухконтурного котла в доме такой же площади:

15 кВт + 20% = 18 кВт.

Расчеты округляют до целого числа, можно купить котлоагрегат немного мощнее.

Особенности монтажа совмещенной коллекторной системы отопления

Схема монтажа

Данная схема считается самой сложной и дорогостоящей в исполнении из-за необходимости разделения основного контура отопления на два с разными температурами. Как следствие в нее вводят узел подмеса и увеличивают число коллекторов. Теплоноситель движется:

1. С выходного патрубка котла на тройник, с подачей горячей воды на коллектор, обслуживающий радиаторы, и смеситель, подключаемый к подающим гребенкам теплого пола.

2. Более горячий теплоноситель проходит коллектор и контур радиаторов и возвращается на смеситель и далее – на коллектор теплого пола.

3. Пройдя через все контуры теплоноситель возвращается для нагрева в котел или идет на сброс.

Арматура для подмеса горячего теплоносителя или холодной воды (а именно – двухходовой или трехходовой клапан с термостатической головкой) открывается или закрывается при отклонении температуры на входе в коллектор теплых полов от +35°С или другого заданного значения. При такой схеме радиаторы как правило размещаются на втором и верхнем этаже, водяные трубы теплого пола – на первом. При недостаточной скорости движения теплоносителя в нижнем контуре в схему вводят дополнительный циркуляционный насос.Ошибки при проектировании и монтаже

К частным ошибкам таких схем относят:

Теперь вы знаете ответ на вопрос: коллекторная система отопления частного дома, плюсы и минусы, особенности монтажа, ошибки, которые лучше не допускать.

Виды гребенок для отопления

В магазинах можно приобрести отопительные коллекторы, отличающиеся по количеству подсоединяемых контуров, материалам изготовления, наличию термоголовок или расходомеров, производителю и массе иных признаков. Однако в целом их можно разделить на три основные группы:

• коллектор для котельной;
• гидрострелка;
• локальные гребенки.

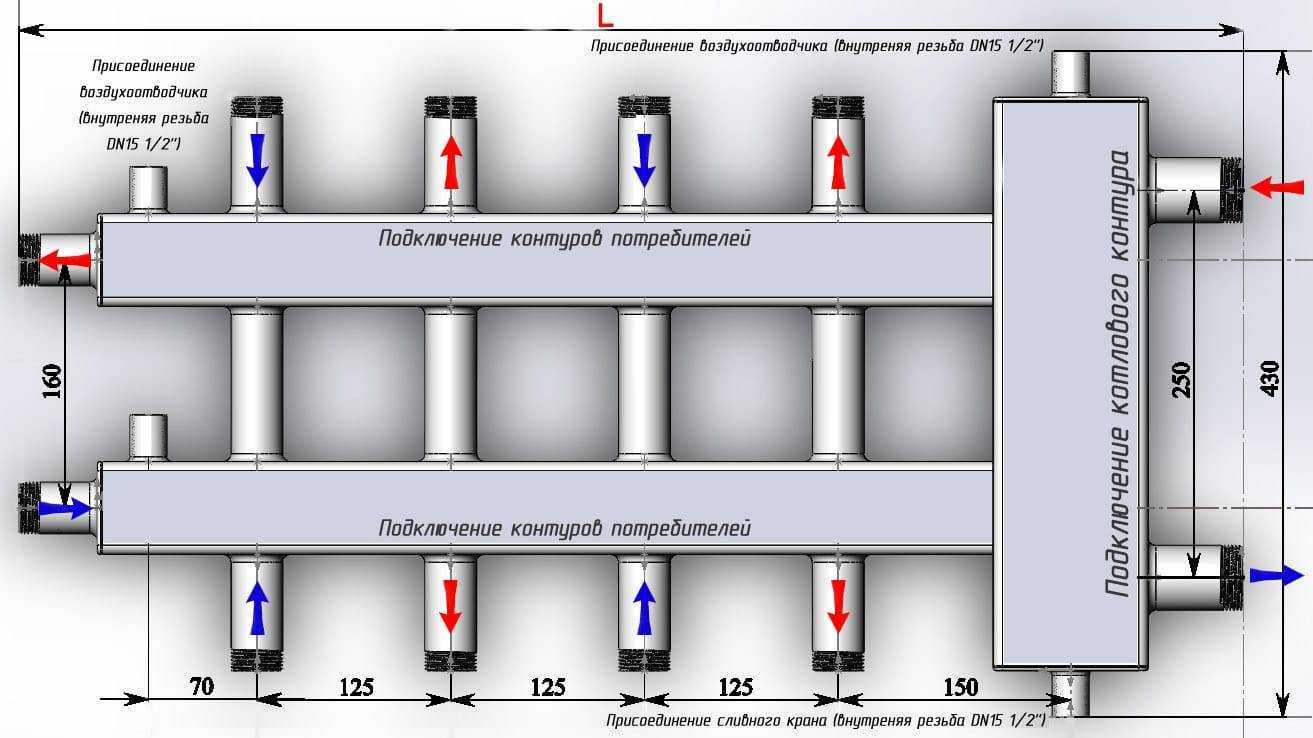

Распределительный коллектор отопления для котельной

Коллектор для котельной обычно монтируется из металлических труб большого диаметра и оснащается несколькими насосами для циркуляции жидкости по системе. Данная коллекторная система состоит из подающей гребенки, по которой теплоноситель подается в отопительную систему всего дома, и гребенки, принимающей остывшую жидкость и отправляющей ее в котел на подогрев. На подающую гребенку устанавливаются насосы с отсечными кранами, а на принимающую, обычно, монтируется отсекающая запорная арматура.

В качестве необходимого элемента сложных отопительных систем выступает гидрострелка, поддерживающая наилучшую разницу температур в подающем и отводящем контуре. Благодаря этой разнице осуществляется поддержание работы теплогенераторной установки с наименьшими энергозатратами. Подробнее о гидрострелке мы поговорим далее в статье.

Коллектор для котельной также оснащается приборами контроля давления и термодатчиками для мониторинга работы всех элементов. Такой элемент имеет достаточно приличные габариты и устанавливается обычно в специальном помещении.

Гидрострелка

Гидрострелка представляет собой устройство, которое применяется для выравнивания давления и температуры в отопительной системе. В простейшем случае, с одной стороны к ней подходит контур отопительного котла, а с другой контур радиаторов, выполняя, таким образом, функцию распределительного коллектора.

Для более сложных систем гидрострелка устанавливается в котельной перед распределительным коллектором, выполняя все ту же функцию – выравнивание давления в системе.

Конструктивно гидрострелка выполняется в виде трубы с вертикальным расположением, на торцах которой устанавливаются эллиптические заглушки. Если теплоноситель, выходя из котла, имеет температуру, а следовательно и давление, выше необходимого, то попадая в гидрострелку, часть его идет в отопительный контур, а часть смешивается в охлажденным теплоносителем из обратки. Таким образом, происходит стабилизация и саморегулирование температуры и давления в системе. Наглядно, различные случаи протока жидкости показаны на схеме:

Распределительная гидрострелка позволяет:

• не допускать резких колебаний температур, снижающих ресурс системы;
• сохранять объем воды в теплообменнике котла на постоянном уровне;
• поддерживать тепловое равновесие за счет отделения гидроконтура теплогенератора от общей магистрали системы.

Наиболее полная оптимизация работы системы с установленной гидрострелкой достигается благодаря применению отдельного циркуляционного насоса на каждый контур.

Гребенка для отопления

Распределительный коллектор для отопления имеет, в отличие от котельного коллектора, значительно более скромные габариты, однако, выполняет схожие функции. С помощью такой гребенки происходит распределение теплоносителя, поступающего из котельной, либо по потребителям на этаже, либо по различным группам потребителей (коллектор теплого пола, коллектор радиаторов отопления).

Несколько различен и принцип работы. Если в котельном коллекторном узле происходит полная замена остывшего теплоносителя на нагретую жидкость, то в распределительной гребенке происходит в том числе и их смешивание, с подачей обратно в систему.

Функции гидрострелки в гребенках обычно возлагаются на дополнительный циркуляционный насос. С его помощью локальная теплонесущая жидкость движется по кругу, увлекая дополнительную порцию нагретого теплоносителя из-за различной температуры потоков. Одновременно с этим, охлажденная вода или антифриз поступает в главную магистраль. В соответствии с таким принципом работы, дозированное количество теплоносителя распределяется в тот или иной отопительный контур.

Распределительная гребенка системы отопления обычно устанавливается при наличии трех и более термоприборов в одном помещении и при оборудовании теплого пола. Она помогает оптимизировать функционирование всего комплекса и уменьшить энергозатраты теплогенератора.

И коллекторный узел в миникотельной, и распределительная гребенка на первый взгляд выполняют дублирующие друг друга функции, однако именно их совместное использование делает работу всего отопительного комплекса в высшей степени эффективной.

Расположение радиаторов в системе естественной циркуляции и их подключение

На самом деле для циркуляции неважно, на какой высоте будут установлены радиаторы. Иногда на нижнем этаже их просто невозможно расположить выше котла

Побуждением к циркуляции станет увеличивающийся вес остывающей воды в дальнем стояке. Он будет перевешивать вес разогретой воды в подающем коллекторе. Точно так же, остывая в каждом стояке и в радиаторах верхних этажей, теплоноситель под своим весом будет двигаться и через нижние приборы отопления. Поэтому утверждение о том, что циркуляции не будет, несостоятельно.

Однако подводные камни есть и здесь. Дело в том, что температура нижних радиаторов при расположении на уровне котла, будет невелика. Ведь скорость движения теплоносителя зависит от скорости его остывания. На одной высоте в системе он будет иметь примерно одинаковую температуру.

Неправильная установка радиаторов для самотечной системы отопления

То есть температура радиаторов, расположенных ниже котла, будет не выше, чем у «обратки». Потребуется увеличивать полезную площадь поверхности отопительных приборов, увеличивая число секций или самих радиаторов.

Разрабатывая схему отопления с естественной циркуляцией воды, рекомендуется располагать котел как можно ниже. Если есть подвальное или полуподвальное помещение, то это идеальное место для котельной. Ну а если все же не удается разместить котел в нижней точке дома, то рекомендуется расположить радиаторы как можно выше.

Правильная установка радиаторов для самотечной системы отопления

Достоинства и недостатки

Некоторыми особенностями характеризуется лучевая разводка системы отопления. Плюсы и минусы такой организации необходимо рассмотреть перед установкой. К недостаткам следует отнести большее количество труб и фитингов. Это значительно повышает стоимость ремонта. Тройниковая схема обходится значительно дешевле при монтаже. Также большое количество соединений при неправильном подключении может приводить к частым поломкам системы.

Однако все эти недостатки меркнут на фоне достоинств лучевой организации отопления. В этом случае система быстро окупает свою монтажную стоимость. Возможность регулировать нагрев в каждой комнате значительно снижает затраты на энергоресурсы. При организации такой системы получается много стыков и сгонов. Мастер имеет к ним легкий доступ. Поэтому при проведении ремонта этот фактор значительно облегчает работу.

Трубы лучевой системы можно спрятать под полом, в толще стены или просто за занавесками. Правильно спланированная схема позволяет убрать из поля зрения непривлекательные коммуникации. Тройниковая схема такой возможности владельцам дома не предоставляет.

Конструктивные особенности насоса для отопления частного дома

В принципе, циркуляционный насос для отопления ничем не отличается от других разновидностей водяных насосов.

У него два основных элемента: крыльчатка на валу и электродвигатель, который вращает этот вал. Все заключено в герметичный корпус.

Но есть две разновидности этого оборудования, которые отличаются друг от друга расположением ротора. А точнее, контактирует ли вращающая часть с теплоносителем или нет. Отсюда и названия моделей: с мокрым ротором и сухим. В этом случае имеется в виду ротор электродвигателя.

С мокрым ротором

Конструктивно эта разновидность водяного насоса имеет электродвигатель, в котором ротор и статор (с обмотками) разделены герметичным стаканом. Статор находится в сухом отсеке, куда никогда не проникает вода, ротор располагается в теплоносителе. Последний — охлаждает собой вращающиеся детали прибора: ротор, крыльчатку и подшипники. Вода в этом случае для подшипников выступает, и как смазка.

Такая конструкция делает насосы малошумными, потому что теплоноситель поглощает вибрацию вращающихся деталей. Серьёзный недостаток: низкий КПД, не превышающий 50% от номинала. Поэтому насосное оборудование с мокрым ротором устанавливают на отопительные сети небольшой протяжённости. Для небольшого частного дома, даже в 2—3 этажа, это будет неплохой вариант выбора.

К преимуществам насосов с мокрым ротором, кроме бесшумной работы, можно добавить:

• небольшие габаритные размеры и вес;
• экономичное потребление электрического тока;
• длительная и бесперебойная работа;
• простота настройки скорости вращения.

Фото 1. Схема устройства циркуляционного насоса с сухим ротором. Стрелками обозначены части конструкции.

Недостаток — невозможность ремонта. Если какая-то деталь вышла из строя, то старый насос демонтируют, устанавливая новый. Модельный ряд в плане конструктивных возможностей у насосов с мокрым ротором отсутствует. Все они выпускаются одного типа: вертикального исполнения, когда электродвигатель располагается валом вниз. Выходной и входной патрубки находятся на одной горизонтальной оси, поэтому монтаж прибора производится только на горизонтальном участке трубопровода.

Важно! При заполнении отопительной системы воздух, выталкиваемый водой, проникает во все пустоты, и в роторный отсек в том числе. Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой. Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой

Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой.

Профилактические мероприятия для «мокрых» циркуляционных насосов не требуются. В конструкции нет трущихся деталей, манжеты и прокладки устанавливаются только на неподвижных соединениях. Выходят из строя из-за того, что материал просто состарился. Основное требование к их эксплуатации — не оставлять конструкцию в сухом виде.

С сухим ротором

У насосов этого типа нет разделения ротора и статора. Это обычный стандартный электродвигатель. В конструкции же самого насоса установленные уплотнительные кольца, которые перекрывают доступ теплоносителя в отсек, где располагаются элементы движка. Получается, что крыльчатка насажена на вал ротора, но находится в отсеке с водой. А весь электродвигатель располагается в другой части, отделённой от первой уплотнителями.

Фото 2. Циркуляционный насос с сухим ротором. В задней части расположен вентилятор для охлаждения прибора.

Такие конструктивные особенности сделали насосы с сухим ротором мощными. КПД доходит до 80%, что для оборудования этого типа довольно серьёзный показатель. Недостаток: шум, издаваемый вращающимися деталями прибора.

Циркуляционные насосы представлены двумя моделями:

1. Вертикальное исполнение, как и в случае с прибором мокрого ротора.
2. Консольные — это горизонтальное исполнение конструкции, где прибор упирается на лапки. То есть, сам насос на трубопровод не давит своим весом, и последний не является для него опорой. Поэтому под этот тип обязательно укладывают прочную и ровную плиту (металлическую, бетонную).

Внимание! Уплотнительные кольца часто выходят из строя, становясь тонкими, что создаёт условия проникновения теплоносителя в отсек расположения электрической части электродвигателя. Поэтому раз в два или три года проводят профилактику прибора, осматривая в первую очередь именно уплотнители

Устройство коллекторного шкафа

Коллекторный шкаф — конструкция, в которую входит насосно-смесительный узел и коллекторный блок.

Коллектор для тёплого пола и отопления. Обзор, сборка и установка коллекторного блока от STOUT

Watch this video on YouTube

Насосно-смесительный узел

Данный узел предназначен для разбавления нагретой воды идущей в магистраль водяного пола, с отработанным, охлаждённым теплоносителем. За процесс смешивания отвечают крыльчатки насоса.

Именно насос подаёт разбавленную до нужного градуса жидкость в систему. Она, перемещаясь по трубам отдаёт тепло помещению и остыв возвращается в смесительный узел.

Настройка температурного режима осуществляется с использованием балансировочных вентилей, с их помощью также регулируется расход отработанной воды в трубах. Чтобы обогреть небольшое помещение, запорную арматуру нужно открыть, если комната маленькая — закрыть.

Данная схема коллектора для тёплого пола оснащена термоголовкой, которая отвечает за температурный уровень в системе. Она осуществляет открытие или закрытие заглушки подачи нагретой воды. Когда прекращается поступление теплоносителя, открывается перепускной клапан и жидкость движется по свободному байпасу.

При простом способе обвязки коллектора, делается ручная регулировка температуры. Для автоматизации процесса используется сервопривод с термостатом. Сервопривод получается сигнал от термостата о температурном уровне в помещении, и отталкиваясь от данного показателя, производит открывание или закрывание заслонки обратного коллектора, тем самым регулируется циркуляция воды в полу.

Основные показатели, характеризующие насосно-смесительный узел:

• давление в рабочем состоянии — максимальное значение 10 бар;
• температурный уровень — +90 градусов (максимум);
• диапазон температуры — от 20 до 60 градусов.

Коллекторный блок

Коллекторный шкаф оснащён блоком, отвечающим за регулировку водного потока, который поступает в магистраль пола и возвращается обратно.

Технические показатели:

• диаметр изделия — 1 или 1, 25 дюйм;
• количество отводов — от 3 до 12;
• давление (рабочее значение) — 10 бар;
• максимальный уровень нагрева теплоносителя — +100 градусов.

В коллекторном блоке есть два ряда байпасов. Один, так называемый прямой ряд, отвечает за настройку объёма горячего теплоносителя, другой (обратный) осуществляет регулировку остывшей воды.
