Сборка котла на отработанном масле своими руками

Регулярное техническое обслуживание

Отработанное масло, в отличие от дизеля или газа, – грязное топливо, даже не смотря на наличие фильтров. Поэтому сажеобразование и загрязнение основных рабочих элементов котла на порядок выше. Отсутствие регулярной чистки приводит не только к существенному снижению КПД, но и к более серьезным неполадкам.

Итак, котлы на отработанном масле нуждаются в очистке:

1. Внутренних стенок теплообменника (каждые 1-3 месяца). После выключения и полного остывания котла (примерно спустя 1 час), с помощью металлического ёршика, скребка, металлической щетки или любого удобного инструмента необходимо хорошо очистить поверхность. Также очищаем зольный ящик.
2. Горелки (каждые 1-2 месяца). Этот пункт применим к стандартным котлам, где для распыления топлива используется форсунка, именно ее и нужно очистить. Сделать это можно металлической щеткой, тканью или наждачкой-нулевкой, в зависимости от степени загрязнения. Если отверстие форсунки забито, необходимо прочистить его проволокой и хорошо продуть. Будьте аккуратны и не допускайте механических повреждений форсунки или изменения заводского диаметра ее отверстия. Также желательно очистить трубки подачи воздуха и масла.
3. Чаши (каждые 24-48 часов). Этот пункт применим к вертикальным капельным котлам. Выключаем котел, дожидаемся пока догорит топливо, после чего сработает датчик пламени и котел остановится. Скребком и металлической щеткой очищаем чашу, выгребаем золу из зольного ящика. Процесс чистки занимает до 5 минут. По завершению переводим котел в стандартный рабочий режим.

При высокой пыльности помещения, хотя бы раз в сезон необходимо очищать и вентиляторы турбин. Подробные индивидуальные алгоритмы и требования к регулярности всегда описаны в инструкции по эксплуатации котла.

Выбор горелки на солярке

Конструкция дизельной горелки

Горелка является основным элементом системы отопления соляркой. Отзывы помогу создать объективное мнение о ее качестве и долговечности работы. Но помимо этого необходимо знать основные технические параметры устройства.

Главным критерием выбора является мощность. Она напрямую зависит от площади отопления частного дома соляркой. Рекомендовано использовать соотношение — на 10 м2 помещения необходимо вырабатывать 1 кВт тепловой энергии. Такой показатель обязательно учитывается для отопление на солярке, сделанной своими руками. Но это правило применимо только при хорошей теплоизоляции дома. Для обеспечения запаса мощности к полученной цифре необходимо добавить 15-20%. Но следует помнить что это напрямую повлияет на расход солярки на отопление дома.

Помимо этого показателя при выборе учитывают такие факторы.

• Габаритные размеры горелки. От этого зависит возможность монтажа устройства в котел;
• Режим работы. Одноступенчатые модели функционируют только на постоянной мощности. Для двухступенчатых есть возможность регулировки степени нагрева — максимальная и средняя. Модульные являются оптимальными, так как варианты отопления дома соляркой у них различны — начиная с минимального значения и заканчивая 100% нагревом теплоносителя;
• Цена. Наиболее популярные горелки LAMBORGHINI имеют стоимость в пределах от 20 до 40 тыс. руб.

Также важно обращать внимание на возможность перехода с дизельного топлива на отработанное машинное масло. Для этого в конструкции должна быть предусмотрена функция замены форсунки модели с большим диаметром сопла

Инструкция по сборке печи

Чтобы правильно решить задачу, как сделать котел на отработке своими руками, нужно строго следовать пунктам инструкции:

• Сначала нарезают заготовки для верхней емкости. Для этого на листе стали выполняют разметку верхней и нижней плиты размером 35*62 см, двух торцевых стенок размером 35*12 см, двух продольных стенок размером 62*12 см и перегородки 35*10 см.
• Затем нарезают детали нижней емкости. Понадобится верхняя и нижняя плита размером 35*35 см и 4 боковые стенки размером 35*15 см.

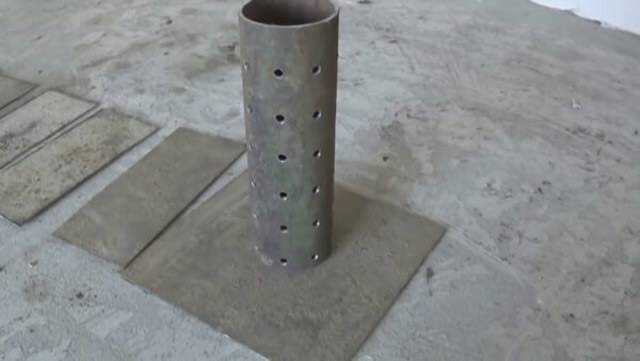

• Далее приступают к изготовлению горелки. Для этого используется стальная труба, от нее отрезают кусок длиной 36 см. На этом отрезке делают отметки для 48 отверстий, расстояние между которыми должно быть одинаковым. С помощью молотка и пробойника накернивают точки сверления. Результатом должны стать 6 рядов по 8 точек.

• По полеченным точкам дрелью делают сквозные отверстия.
• Теперь в верхней панели нижней емкости делают небольшой люк согласно схеме котла на отработанном масле. Для этого отступают от края на 3 см и рисуют прямоугольник размером 10*15 см. По начерченным линиям вырезают пластинку.
• Далее нужно вырезать пластинку, которая будет закрывать лючок. Из листа стали вырезают прямоугольник размером 11*16 см и в центре высверливают отверстие диаметром 4 см. Полученный прямоугольник прикладывают к лючку на панели и делают сквозные отверстия под крепежные элементы.
• С помощью болтов и гаек соединяют пластинку и верхнюю панель нижней емкости.
• Приступают к сборке нижней емкости. В верхней панели делают отверстие для горелки и прихватывают трубу. Далее точечно приваривают верхнюю и нижнюю плиту к боковым частям.

• После сборки емкости проваривают все стыки, чтобы сделать конструкцию полностью герметичной. Для полной безопасности и эффективной работы котла на отработке шов должен быть сплошным и аккуратным.
• Теперь наступило время собирать верхнюю часть котла. Используя чертежи котла на отработанном масле своими руками, в нижней панели вырезают отверстие для трубы-горелки, в верхней панели – для дымоходной трубы. Затем к верхней панели последовательно приваривают боковые элементы, перегородку и нижнюю панель.
• Чтобы соединить обе емкости, их нужно приварить к трубе-горелке. Из-за смещения верхней части котла конструкция получается не устойчивой. Решить эту проблему можно с помощью диагональной распорки, приваренной к обеим частям. Она необходима для придания конструкции дополнительной жесткости.
• Все изделие необходимо внимательно осмотреть и выявить места некачественных соединений. Такие участки требуется проварить сплошным швом.
• Можно приступать к изготовлению ножек для котла на отработке. Для этого от стального уголка болгаркой отрезают 4 одинаковых куска длиной по 7 см. Из стального листа вырезают 4 квадрата со стороной 5 см, затем к ним приваривают уголки.

• Готовые ножки нужно приварить к нижней емкости котла. Этот этап требует аккуратной работы, так как для устойчивости конструкции  на полу все ножки должны иметь одинаковую длину.
• Котел готов и его можно устанавливать на месте постоянного пребывания. Здесь же конструкция проверяется на устойчивость, а с помощью уровня выявляют имеющиеся перекосы.
• Для отведения продуктов горения из котла нужно собрать дымоходную трубу. Вначале собирают внутреннюю часть, которая представляет собой участок прямой трубы и колено для вывода через стену на улицу.
• Прежде чем сделать отверстие в стене, нужно правильно определить его расположение и размер. Для этого собранную дымоходную трубу примеряют к стене и обрисовывают ее контур. Чтобы получить ровные края отверстия, необходимо по начерченной линии через 2-3 см сделать несколько сквозных отверстий. После этого центральная часть должна удалиться без особых трудностей.

• Прямой участок внутренней дымоходной трубы закрепляют на котле, а колено выводят на улицу через отверстие в стене.
• Для безопасной работы котла на отработке нужно позаботиться об обустройстве внешней части дымохода. Поэтому снаружи к выходящей части колена присоединяют дополнительный участок трубы с коленом. Внешнюю часть требуется надежно зафиксировать под свесом крыши с помощью кронштейна.
• После того как конструкция полностью собрана требуется проверка тяги. К одному из отверстий трубы-горелки нужно поднести зажженную спичку, если тяга хорошая, то пламя будет отклоняться к трубе. При хорошей тяге отработка будет хорошо гореть. Для увеличения тяги можно немного приоткрывать лючок.

Особенности котла на отработке

Эти устройства используют в качестве источника энергии отработанное моторное масло, испаряя его и сжигая смесь паров и воздуха.

Расчеты позволяют судить о выгоде такого топлива:

1. Расход масла для получения 1кВт тепловой энергии котлов производят по формуле:

Q = 860/n x 10000 = 0,102 кг/час,

где

• n – КПД в 84%;
• 1000 – теплотворная способность сырья.

2. Газ тратят в таких объемах:

Q = 860/n x 8000 = 0,113 куб.м/час.

3. Электрокотлы:

Q = 1/n = 1,09 кВт,

где n – КПД (92% для электронагревательных агрегатов).

Отработанное масло очень выгодно использовать.

Для бытового потребителя поставляют:

1. Газ по 5,6 руб. Стоимость 1 кВт тепла составит: 0,113 куб.м/час х 5,6 = 0,63 руб.
2. Масло при цене 10 руб. Тогда 0,102 кг/час х 10 = 1,02 руб.
3. Электричество по 3,5 руб. Итого 1,09 х 3,5 = 3,8 руб.

Цифры по регионам разнятся, но степень выгоды ясна даже при предварительных расчетах.

Самодельный отопительный агрегат при грамотном изготовлении по эксплуатационным характеристикам не уступает промышленным образцам, а по дешевизне приобретения превосходит их.

Источником тепла служат отходы нефтепродуктов:

• моторные масла ДВС (двигателей внутреннего сгорания);
• смазка трущихся деталей механизмов;
• теплоносители в компрессорах и холодильниках.

Самодельный агрегат не уступает промышленным.

Функции

Помимо основной задачи – отопления помещений – котлы на отработанном масле решают проблему загрязнения окружающей среды:

1. На автопредприятиях скапливаются объемы использованных смазочных материалов, которые необходимо утилизировать с финансовыми потерями. Продажа ГСМ потребителям или перекупщикам улучшает экономические показатели.
2. Отказ от электрического и газового отопления экономит энергоресурсы.
3. Конечный выброс из котла – двуокись углерода – утилизируется флорой. Масло же разлагается годами, отравляя почву.

Самодельные агрегаты автономны, не требуют прокладки газопровода и линий электропередач.

Принцип действия

Выделение тепла в таких котлах происходит при окислении углеводородов, из которых состоят продукты переработки нефти. Полное сгорание отработки осуществляется тогда, когда конечные продукты химической реакции выделяются в виде углекислого газа. Оно происходит в температурном интервале 6000°С ± 200°C. Для этого масло предварительно разогревают и испаряют, а следом сжигают при избытке кислорода.

Принцип работы котла на отработке.

Процесс температурного разложения органики называется пиролизом и утилизирует использованные смазочные материалы, трансформируя их в газообразные отходы.

В результате получаются:

• двуокись углерода;
• азотистые соединения, необходимые для растительного мира;
• тепло, которое используется хозяином установки по своему усмотрению.

Дополнительную пользу этот процесс приносит рассеиванием ядовитых добавок и присадок в составе масел. Они разлагаются при температурном воздействии и разбавляются атмосферой до безопасных концентраций.

Обогрев помещения осуществляется либо в результате прямого контакта с разогретыми деталями агрегата, либо при нагреве теплоносителя (воды), который циркулирует по системе трубопроводов и радиаторов отопления.

Что нужно для газификации дома

Для газификации нужно собрать пакет документов и подать в газовую компанию для заключения договора.

Документы на собственность и землю. Для подключения к газу частный дом и участок, на котором он расположен, должны быть зарегистрированы в Росреестре. Если недвижимость находится в ипотеке, может потребоваться согласие банка-залогодержателя.

Кроме документов на собственность к заявлению нужно приложить:

1. Ситуационный план — схему участка с домом и прилегающей территорией. Ситуационный план можно нарисовать самостоятельно или просто сделать скриншот своего участка на публичной кадастровой карте. Также ГРО часто принимают скриншоты Яндекс- или Гугл-карт.
2. Если дом находится в долевой или совместной собственности, потребуется письменное согласие всех собственников на газификацию. Например, если домом совместно владеют муж и жена, а заявку в ГРО подает муж, то он должен предоставить согласие супруги на подведение газа. Согласие пишут в свободной форме на имя руководителя ГРО, которая будет проводить газ.
3. Топографическую карту участка, если вы ее уже сделали.
4. Проект и расчет МЧРГ (если планируемый расход более 5 м³/час).

Топографическую карту можно заказать заранее. Тогда при подаче заявки на подключение ее можно приложить сразу и сэкономить на этом деньги. Контакты фирмы, которая мне сделала топографическую съемку, я взял у соседа. Съемка стоила 8000 Р.

Полный перечень документов, чтобы получить технические условия и заключить договор, есть в постановлении.

Технические условия — основной документ для газификации. Технические условия всегда выдает газораспределительная организация, даже если для подключения обращаетесь в частную компанию. Их прикладывают к договору на подключение.

Можно подать заявку, чтобы получить технические условия, но не подключать газ сразу. Обычно так проверяют возможности газификации. Это сложный вариант, проще позвонить на горячую линию или посетить офис и по кадастровому номеру участка или адресу дома проверить возможность газификации. Если цель — подключить дом к газу, подавайте заявку на подключение.

Все технические условия — установка газового оборудования с соблюдением норм безопасности — обязательны к выполнению. Когда технические условия получены, нужно заключить договор о подключении и выполнить технические условия: установить все необходимое оборудование в соответствии с проектом.

Оборудование обычно устанавливают в специальном помещении дома — котельной. Лучше заранее купить оборудование и подключить его к системе отопления дома — так газификация пройдет быстрее. Потребуется котел, счетчик, датчики газа и обустройство вентиляции в котельной. Точный перечень оборудования и требования к установке будут указаны в проекте.

Газораспределительные организации продают газовое оборудование и могут все установить и смонтировать на месте. Установить оборудование могут частные компании или даже фрилансеры с «Авито», но принимать работу перед пуском газа будут сотрудники газораспределительной организации. Если у вас нет знакомых монтажников, которым доверяете, или не хотите их искать, можно заказать все под ключ в ГРО.

Принцип функционирования и основные типы котлов на отработке

   Котел отопления на отработке функционирует на основе пиролиза, сжигая не топливо, а газо-воздушную смесь, которая образовалась в результате его испарения. Существует два основных типа конструкций, которые отличаются способом подачи топлива в испаряющую камеру.

   В первом способе топливо подается в камеру сгорания снизу. Метод подачи может быть разный. Самый простой это использование принципа сообщающихся сосудов.

   Емкость с топливом соединяется с камерой сгорания довольно толстой трубкой, и отработка перетекает туда самотеком. Этот метод имеет тот недостаток, что необходимо постоянно контролировать уровень топлива в баке. В технически развитых системах подачи используются специальный маслонасос.

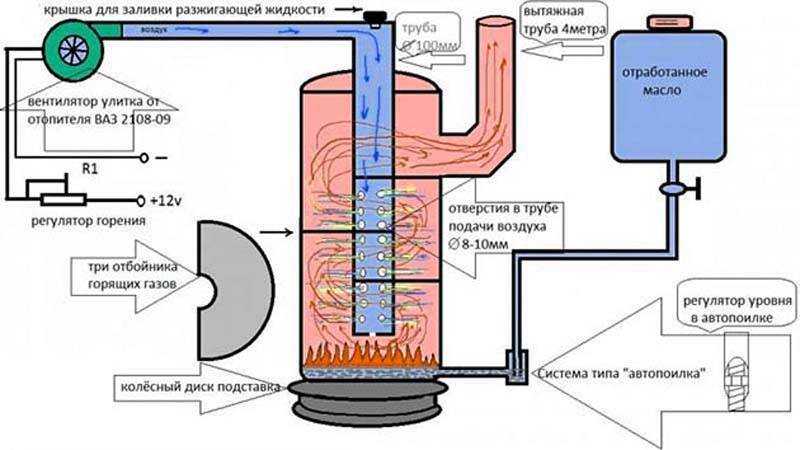

Схема печи на отработке — Фото 06

   Более совершенное отопление маслом с помощью капельной подачи топлива. После предварительного розжига (или принудительного нагрева специальным устройством) на раскаленную чашу подают по капле топливо. Падая на раскаленную поверхность, отработка взрывообразно испаряется, маломощный вентилятор улитка подает сюда же атмосферный воздух, после чего и происходит полное выгорание обогащенной пиролизной смеси при высокой температуре.

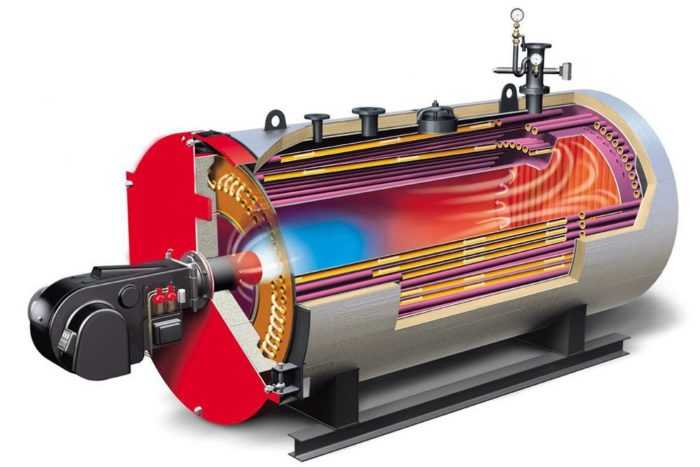

Устройство

Как понятно из названия, котлы отопления на жидком топливе – это агрегаты, которые не используют для своей работы газ, уголь или дрова. Основной разновидностью топлива является солярка.

Основная проблема, которую пришлось решать конструкторам котла, заключается в организации дозированной подачи жидкого топлива в камеру сгорания. Подача топлива осуществляется через горелку, которая была создана и запатентована Робертом Бабингтоном.

В остальном котел на жидком топливе ничем не отличается от агрегатов, которые используют в качестве топлива газ. Общий принцип работы отопительного оборудования:

• сгорая, топливо обеспечивает выделение тепла;
• при этом происходит нагревание теплоносителя, который циркулирует по трубкам теплообменника;
• горячий теплоноситель поступает в систему отопления дома, отдавая тепло;
• остывший теплоноситель возвращается назад и снова подогревается в теплообменнике.

Оборудование российского производства

В большей части российских котлов реализована другая технология: масло сначала испаряется, а затем его пары поджигаются. Таким образом, устраняются две основные проблемы с горелками: зависимость от качества отработанного топлива,  многоступенчатая его подготовка, забившаяся форсунка.

Котел на отработанном масле для обогрева воздуха

Конструкция таких аппаратов проста: внизу камеры сгорания располагается тарелка. Перед началом подачи масла ее раскаляют, затем на раскаленный металл подают каплями масло. Топливо испаряется, пары поднимаются выше, где смешиваясь с воздухом, догорают.

При правильно настроенном режиме горения (температура в районе 600oC) происходит полное окисление всех составляющих, в том числе и тяжелых битуминозных. Как результат – на выходе получаем азот, пары воды и углекислый газ. При изменении температуры в ту или другую сторону на 200oC в «выхлопе» содержится масса вредных веществ, которые являются канцерогенами, мутогенами, вызывают отравление и еще целый спектр негативных последствий. Потому приобретать стоит именно промышленные сертифицированные агрегаты. Несмотря на их немалую цену (по сравнению с самодельными агрегатами), они окупаются в первый год, максимум – два (из-за дешевизны горючего).

БЕЛАМОС Серия НТ

Водогрейные котлы на отработанном масле «Беламос НТ» не требуют предварительной фильтрации топлива и его разогрева. Встроенный теплообменник позволяет добиться достаточно высокого КПД.  Управляет работой электроника, которая контролирует температуру теплоносителя, поступление масла, отключает котел при затухании пламени. Для удобства обслуживания (требуется чистка камеры сгорания и чаши) имеются технологические люки. Выпускаются котлы на отработке «Беламос НТ» мощностью от 10 кВт до 70 кВт.

Котлы на отработке БЕЛАМОС Серия НТ

Печи  «ЖАР

Печи «Жар» работают на отработанном масле,  дизельном топливе, их смесях. Переход с одного топлива на другое происходит путем перевода переключателя в нужное положение. В печах на отработке «Жар» используется капельный способ подачи топлива, то есть, в них нет горелки и форсунки, которые забиваются и требуют чистки. Все котлы оснащены автоматикой, которая контролирует процесс.

В основном «Жар» — теплогенераторы для отопления производственных помещений но есть и водогрейные котлы. Это модель «Жар-20» мощностью 30 кВт и расходом топлива – 3 л/час. В котле имеется бак для дизельного топлива объемом 20 литров, и для отработки на 60 литров.

Печи отопительные на отработанном масле «ЖАР

Котлы и печи «Теплотерм»

Котлы «Теплотерм» выпускаются мощностью от 5 кВт до 50 кВт, КПД 90%. Водяная рубашка позволяет эффективно снимать тепло с корпуса и обеспечивать отопление помещений площадью от 50 м2. Выносной маслонасос может быть опущен в канистру или другую емкость с топливом, встроенные вентилятор наддува и блок питания маслонасоса обеспечивают работу системы.

Контролируется температура теплоносителя. Для регулировки имеется два режима, переключение происходит автоматически (встроенное термореле на выходе теплоносителя). Расход масла от 0,6 литр/час до 5,5 литр/час.

Котлы и печи «Теплотерм»

Водогрейные котлы ТЕПЛАМОС серии ТК-603

Котлы на отработанном масле «Тепламос ТК»  работают по принципу испарителя. Масло попадает капельным путем на раскаленную тарелку. Особых ограничений по качеству используемого топлива почти нет, не требуется предварительного разогрева (если масло находится в отапливаемом помещении) или другой подготовки. Нужна только предварительная фильтрация для удаления инородных тел.

«Тепламос» выпускаются как одноконтурные, так и двухконтурные. Мощность оборудования от 15 кВт до 50 кВт, расход топлива 1,5 литр/час – 5 литр/час.

Котлов на отработке российского производства не так уж и много, но люди находят выход в любой ситуации. Например на обычный жидкотопливный ставят горелку для отработки, используют с этим видом топлива. Горелку купить проще и дешевле, чем новый котел. Есть эти узлы кустарного производства, а есть промышленного. Например, как в этом видео.
Подобные горелки устанавливаются на котлы КЧМ, которые могут тогда работать на отработке.

Есть котлы на отработке и самодельные.

Расчет потребления солярки котлом отопления

Для вычисления расхода солярки на отопление дома необходимо знать номинальную мощность горелки. В среднем, для вырабатывания 10 кВт энергии потребуется в среднем 1 кг топлива, т.е. при работе в максимальном режиме 24 кВт котла в час будет расходоваться примерно 2,4 кг солярки.

Поэтому нужно очень тщательно подбирать температурный режим нагрева теплоносителя и как следствие – степень нагрева автономного котла отопления на солярке. Если оборудование будет функционировать круглосуточно на максимальной мощности, то потребуется как минимум 29 кг солярки. Учитывая возросшую стоимость топлива это непозволительная роскошь. Для уменьшения этих затрат можно предпринять такие меры:

• Приобретение модульной горелки. Она способна точно регулировать уровень подачи топлива для оптимального нагрева теплоносителя;
• Выбор низкотемпературного режима работы. Это способствует не только снижению расхода солярки, но и позволит создать эффективную систему водяного теплого пола;
• Приобрести радиаторы с максимальной теплоотдачей. Для них котел отопления на соляре будет меньше расходовать энергии для компенсации тепловых потерь на прохождение тепла через материал изготовления радиатора. Лучше всего устанавливать биметаллические модели.

Также немаловажную роль играет периодичность доставки солярки для отопления. Рекомендуется установить емкость, объема которой хватит на весь отопительный сезон. В нашем случае при условии 12 часовой работы системы это составит 1,2*12*90=1296 л.
