Горелка на отработанном масле для твердотопливного котла автоматическая капельная

Алгоритм работы испарительной горелки открытого типа

Резервуар для хранения топлива располагается над горелочным устройством. Это позволяет исключить использование топливного насоса – горючее подается самотеком на испарительную поверхность, которая расположена непосредственно на дне камеры сгорания. Она представляет собой плоскую поверхность с большой областью испарения. Пары топлива воспламеняются под воздействием стороннего источника (автоматический запальник или спичка). Далее подводится необходимое количество воздуха для поддержания процесса горения. Вследствие повышения температуры процесс испарения становится интенсивнее, и начинается выделение тепловой энергии.

Воздух для горения может подаваться как по принудительной, так и по естественной схеме.

Процесс подачи топлива на испарительную поверхность регулируется автоматическими системами с защитой от перелива топлива. Для этого применяется поплавок, дозатор и другие датчики.

Работы по улучшению регулировки пламени

Горелки с регулировкой силы пламени

Чтобы обеспечить нормальную работу нашей горелки, необходимо оборудовать ее рассекателем и краном. Подходящее место для монтирования крана возле ручки, выше на 2–4 см. Но его можно устанавливать и на подводящей трубке. Подойдет кран от горелки отслужившего свой срок автогена или его другой аналог. Он стационарно закрепляется на трубке резьбовым соединением. Для уплотнения соединения используйте ФУМ-ленту.

Рассекатель будет установлен на трубу с форсункой. Его тоже нужно сделать из латуни Ø 15 мм. Наиболее оптимальный вариант – цилиндрическая деталь с отверстием для трубки с форсункой. Если таковой нет, сделайте следующее:

Возьмите латунную трубу Ø 35 мм и отрежьте кусок 100–150 мм.
Отступив от конца, маркером наметьте 3–5 точек ровно отдаленных друг от друга.
Просверлите в ней отверстия 8–10 мм сверлом и болгаркой сделайте к ним ровные пропилы.
Теперь можно подогнуть все к центру и приварить к трубке горелки.

Устройство форсунки горелки

Чтобы правильно закрепить рассекатель, его нужно разместить так, чтобы форсунка выступала на 2–3 мм от места соединения. Благодаря такому приспособлению можно добиться двух целей: защитить пламя от сильного ветра и обеспечить ему поток кислорода, который необходим для более устойчивого и сильного пламени.

Все места сварки можно сгладить при помощи болгарки. Тогда ваша самодельная горелка будет выглядеть более солидно. На этом все. Теперь остается только подвести газ и использовать горелку по назначению.

Газогенераторы

Второй тип – это газогенераторы. Такое устройство можно использовать в нескольких направлениях, в том числе и получение электроэнергии.

Здесь стоит отметить, что сам по себе такой генератор не имеет никакого отношения к электричеству, поскольку его основная задача – выработать горючий газ.

Суть работы такого устройства сводится к тому, что в процессе окисления твердого топлива (его горения), выделяются газы, в том числе и горючие – водород, метан, СО, которые могут использоваться в самых разных целях.

К примеру, такие генераторы раньше применялись на авто, где обычные двигатели внутреннего сгорания отлично работали на выделяемом газе.

По причине постоянного дрожания топлива данные устройства некоторые автомобилисты и мотоциклисты уже в наше время начали устанавливать на свои машины.

То есть, чтобы получить электростанцию, достаточно иметь газогенератор, двигатель внутреннего сгорания и обычный генератор.

В первом элементе будет выделяться газ, который станет топливом для двигателя, а тот в свою очередь будет вращать ротор генератора, чтобы получить на выходе электроэнергию.

Завершение изготовления

Для увеличения эффективности рекомендуется установить в основном баке хотя бы слабенький нагревательный элемент. Если нет желания вручную переливать масло из одного бака в другой, нужно установить небольшой насос. Устанавливается он между бачками и позволяет перекачивать из одного в другой масло, обеспечивая тем самым круговорот.

Для увеличения ресурса агрегата рекомендуется соединения обрабатывать высокотемпературными герметиками. На ТЭНе рекомендуется поставить термостат (если такой не предусмотрен). Масло достаточно прогревать до температуры 70 градусов, больше смысла нет. В конечном результате у вас должно быть три узла, потребляющих энергию. К ним относятся:

Компрессор.
Масляный насос.
Нагревательный элемент.

Что представляет собой горелка Баббингтона

Конструкция горелки Баббингтона на жидком топливе достаточно проста для того, чтобы ее можно было своими руками изготовить в домашней мастерской. Горелка на отработке имеет следующие основные узлы и детали:

емкость с отработкой;
топливопровод;
топливный насос; включенный в разрыв топливопровода;
полусфера с отверстием малого диаметра;
воздушная форсунка, выходящая в это отверстие;
поддон для стекающего топлива.

Схема устройства горелки

Несмотря на кажущуюся простоту устройства, для его эффективной и, главное, безопасной работы требуется точно изготовить основные детали и правильно расположить их друг относительно друга. Поэтому лучше скачать готовые чертежи горелки Бабингтона и следовать указанным в них размерам.

Принцип работы самодельных печей

Если любое отработанное масло просто поджечь, чадить будет нещадно и еще активнее «пахнуть». Потому прямое горение не используется. Сначала летучие вещества испаряют, потом их сжигают. Это и является основным принципом разработки конструкций. Потому в некоторых вариантах печь имеет две камеры горения, соединенные тубой, в которой сделаны отверстия.

В нижней камере происходит нагрев топлива и его испарение. Горючие пары поднимаются вверх. Проходя по трубе с отверстиями, они перемешиваются с кислородом, растворенным в воздухе. Уже в верхней части этой трубы смесь воспламеняется, и догорает во второй камере. Причем горение паров происходит с выделением гораздо большего количества тепла и меньшего количества дыма. При правильной технологии дыма практически и нет, как и сажи.

Второй способ разделения «тяжелого» топлива (масло любого происхождения ) на «легкогорючие» составляющие более эффективен, но и сложнее в реализации. Для эффективного испарения в нижней камере устанавливается металлическая чаша. Она раскаляется, попадающие на нее капли отработки мгновенно превращается в летучие горючие пары. При этом свечение получается (при правильном режиме) бело-голубым, как при горении плазмы. Отсюда пошло еще одно название этой конструкции — с плазменной чашей.

Чтобы добиться наибольшей эффективности сгорания топлива, отработанное масло должно в нижнюю камеру подаваться очень небольшими порциями. В некоторых вариантах — каплями, иногда — тоненькой струйкой. Потому и называют эту технологию капельной подачей.

Это — основные принципы «действия» самодельных отопительных агрегатов. Имеется очень большое количество их комбинаций и вариаций. Несколько из них описаны ниже.

Пример горения отработки в плазменной чаше вы можете увидеть в видео ниже. Это печь на отработке «Геккон», она имеет встроенный водяной нагреватель и может работать как отопительный котел.

Что собой представляют котлы на отработанном масле

Для чего нужны и как применяются

Основными причинами выбора котлов с горелкой, работающей на отработанном масле, являются:

в месте проживания временно отсутствует или не предвидится газовая магистраль;
финансовая выгода, т.к. стоимость отработки является одной из самых низких среди вариантов топлива;
свободный доступ к большим объемам отработки или возможность ее покупки за символическую цену (места наибольшего распространения – СТО и автомастерские, с/х предприятия, любого вида автопарки, заводы, ЖД депо);
большая отапливаемая площадь, от 600-800 м2.

Устройство и принцип работы

Котлы с водяным отопительным контуром, работающие на отработанном масле – это исключительно напольные одноконтурные модели. Двухконтурных котлоагрегатов на сегодняшний день попросту не существует, как и энергонезависимых: генерируемого теплопарой напряжения не достаточно для работы турбонаддува, топливного насоса и автоматики.

Принцип работы котлов на отработке несколько отличается от дизельных или газовых аналогов в виду того, что топливо перед сжиганием необходимо предварительно разогреть до высоких температур. Для этого котлы оснащены двумя камерами: предварительного разогрева, которая обычно находится под внешней частью горелки, делая ее еще более габаритной, и камера сгорания – характерная всем котлам камера, где происходит сжигание топлива и аккумуляция теплообменником выделяемого при этом тепла.

Рассмотрим принцип работы котла на отработанном масле поэтапно:

Из внешнего бака для хранения топлива с помощью топливного насоса (в зависимости от модели, идет в комплекте) масло подается в камеру предварительного нагрева, поплавок регулирует его объем.
Нагревательный элемент (как правило ТЭН) разогревает масло до необходимой рабочей температуры (обычно 70-110°C, зависит от модели котла и горелки).
При достижении рабочей температуры, через форсунку топливо подается в камеру сгорания, где смешивается с первичным воздухом у подпорной шайбы. Для более эффективного сжигания и усиления потока тепла внутри камеры сгорания, подача смеси дополнительно усиливается работой турбонаддува.
Стенки камеры сгорания – это теплообменник, внутри которого находится теплоноситель.
Соответственно, теплообменника нагревается при сжигании топлива и передает тепло теплоносителю, который естественным или принудительным (с помощью циркуляционного насоса) образом циркулирует по системе отопления.

Существуют и вертикальные капельные модели с несколько другим устройством и принципом работы, например, отечественные EcoBoil и Ставпечь КДО:

Из внешнего бака для хранения топлива масло подается на раскаленную чашу внутри камеры сгорания.
При попадании на чашу, оно сразу же испаряется.
В камеру сгорания нагнетается воздух, воздушно-масляная смесь сгорает без следа.
Стенки камеры сгорания – это водяная рубашка, которая нагревается и передает тепло теплоносителю.

Сгорание воздушно-масляной смеси должно происходить при определенной производителем температуре (обычно это 600°C), при отклонениях даже на +-50°C сгорание будет не полным, что приведет к образованию токсических веществ, усиленному загрязнению камеры сгорания и других элементов котла. Именно поэтому пуско-наладку нового котла желательно доверить сертифицированному специалисту. Также многие производители не распространяют гарантию на котел, если в его паспорте не будет соответствующего штампа, поставленного специалистом по завершению пуско-наладочных работ.

Расход топлива

В качестве топлива могут быть использованы моторные, гидравлические или трансмиссионные масла. Использовать растительные масла, мазут, термальные или диатермические масла (предназначенные для использования в качестве теплоносителя) строго не рекомендуется (за исключением некоторых моделей).

Удельная теплота сгорания 1 литра отработанного масла – 11-11,3 кВт, в зависимости от производителя и качества состава. Это значит, что для получения 11 кВт тепла, необходим 1 литр топлива. Но даже современные котлоагрегаты не совершенны, КПД, котлов на отработке в среднем составляет 85-90%, т.е. около 10-15% полученного тепла не передается теплоносителю.

Итого, рассчитать расход топлива котлом, работающим на отработанном масле довольно просто: Мощность котла, кВт / 10.

Например, беспрерывно работая на полной мощности 30 кВт котел будет расходовать 3 л/час. Многие производители указывают параметры расхода в паспорте оборудования

Важно понимать, что эти показатели даны для беспрерывной работы на полной мощности, что бывает довольно редко. Обычно котлы работают не более 1/3 времени суток, поэтому указанные расчеты можно смело снижать в 2-3 раза

Управление форсунками и горелками, их регулирование

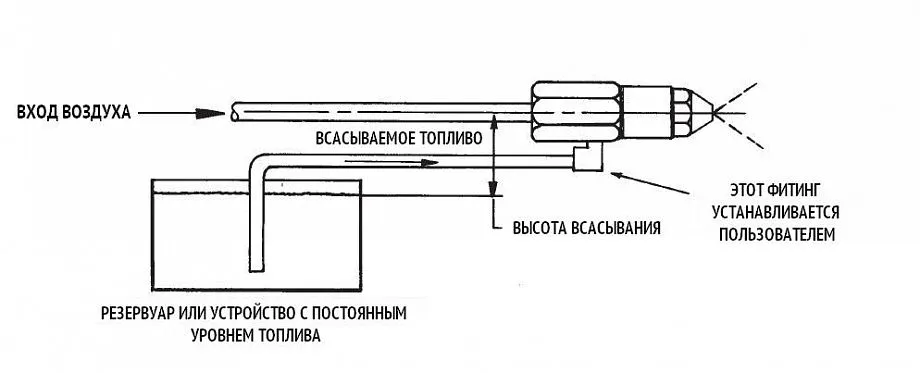

Для регулирования работы форсуночного устройства распылительного типа, используемого в системах отопления и теплоснабжения жилых помещений, обычно применяют термореле, которое устанавливают внутри квартиры, ограничитель, которым оборудуется водонагревательный котел, и регулятор, который обычно размещают в вытяжной трубе на выходе из бойлера или печи. Эти три устройства представляют собой минимум средств, обеспечивающих удовлетворительную работу нагревательного устройства. Комнатный терморегулятор (термореле) служит для включения отопления, когда температура воздуха в помещении снизится ниже установленной нормы, и для выключения отопления после того, как температура станет нормальной.

Ряд примеров управления горелками показан на рис. 27-30.

Рис.27. Использование и регулирование жидкостной горелки в автомобиле

Рис. 28. Использование жидкостной горелки для нагрева воды

Рис. 29. Пример регулирования работы жидкостной горелки

Рис. 30. Использование и регулирование работы жидкостной горелки

Как правильно выбрать оборудование?

Устройство газогенератора – не единственный фактор, на который важно обращать внимание при подборе той или иной модели для работы на предприятии. При выборе типа газогенератора надо учитывать:

Класс защиты. Электрооборудование должно быть надежно защищено от попадания влаги, вибраций и механических повреждений, от проникновения пыли. Класс защиты обозначается как IP и две цифры. Чем выше значения обеих цифр, тем надежнее газогенератор защищен от внешних воздействий.
Вариант исполнения. Газогенераторы электростанции могут размещаться как внутри помещений, так и снаружи в специальном боксе, либо на открытой площадке. Если планируется разместить оборудование под открытым небом, обязательно нужно позаботиться об установке бокса для защиты газогенератора.
Мощность. Промышленные газовые генераторы характеризуются высокой мощностью, однако брать оборудование надо с запасом по мощности. Особенно если используется только один генератор. В среднем хватает запаса по мощности от 20% до 30% для стабильной работы.

Стоимость электрооборудования не должна становиться определяющим фактором при выборе газогенератора. Более того, многие газогенераторы заметно дешевле своих аналогов, работающих на бензине или дизельном топливе. Нельзя не отметить и низкую стоимость газообразного топлива. Благодаря этому можно выгодно купить газовый промышленный генератор и не иметь больших затрат при дальнейшей эксплуатации.

—

На нашем сайте Вы сможете найти промышленные газогенераторы, которые уже прошли проверку на качество и мощность в европейских странах. Все газогенераторы, представленные на сайте, находятся в исправном состоянии и обеспечиваются стабильную работу для промышленности.

Разновидности горелки на отработанном масле российского производства

В холодный сезон в обогреве нуждаются не только жилые, но и вспомогательные помещения. В данный момент для отопления применяются устройства на разных видах топлива, включая отработку или отслужившее техническое масло. На российском рынке можно встретить приспособления, перерабатывающие разную топливную основу, а также имеющие узкую специализацию. По типу сжигаемого топлива подобные устройства бывают:

По функциональности горелки на отработке бывают не только обогревающие, но также сварочные и осветительные

газовые;
на жидком топливе;
комбинированные.

Наиболее простым и экономичным прибором для обогрева помещения считается горелка на отработке. По функциональности горелки подразделяются на 3 подвида:

сварочные;
осветительные;
обогревающие.

Принцип работы этих устройств был позаимствован у примитивного керогаза еще в 50-е годы. Довольно быстро простейшие горелки стали популярны, их стали приобретать для отопления дачных домиков и гаражей. В те времена любое топливо стоило недорого, но со временем рачительные хозяева, изобретатели и рационализаторы начали искать замену бензину, солярке и керосину. В ход пошли мазут и бросовое масло, которое теперь используется как полноценное топливо. Сегодня прибор все еще актуален, к тому же является отличным способом сохранения экологии.

Горелки на отработке по типу бывают на жидком топливе, газовые и комбинированные

Что представляет собой горелка Баббингтона

емкость с отработкой;
топливопровод;
топливный насос; включенный в разрыв топливопровода;
полусфера с отверстием малого диаметра;
воздушная форсунка, выходящая в это отверстие;
поддон для стекающего топлива.

Топливопровод оканчивается на некоторой высоте над полусферой, отработка стекает по ней и испаряется, пары вовлекаются в воздушную струю, образуя топливную смесь. Не успевшее испариться топливо попадает в поддон, а из него по системе труб — обратно в топливную емкость. Несмотря на кажущуюся простоту устройства, для его эффективной и, главное, безопасной работы требуется точно изготовить основные детали и правильно расположить их друг относительно друга. Поэтому лучше скачать готовые чертежи горелки Бабингтона и следовать указанным в них размерам.

Топливо для работы промышленного газогенератора

Вы уже знаете принцип действия газогенератора – в его основе трансформация тепловой энергии сжигания газа в электрическую энергию. Главным образом для работы промышленных газогенераторов для электричества используется природный газ. Чаще всего в качестве топлива используется природный газ. Однако генераторы могут настраиваться на работу с другими видами газообразного топлива:

Сжатый, сжиженный и магистральный природный газ – наиболее распространенный вариант.
Пропан-бутановые смеси, характеризующиеся высокой теплотворной способностью.
Коксовый, сточный, шахтный, пиролизный газ, а также газ, производимый в биореакторах.

В зависимости от того, какое именно газообразное топливо используется для работы газогенераторного оборудования, заметно изменяется мощность и производительность установки. Это надо учитывать при выборе типа топлива для работы промышленного газогенератора.

Конструкция газогенератора позволяет подключать его как к магистральному газопроводу, так и к автономным источникам газообразного топлива. Большинство моделей генераторов способны переключаться между разными видами топлива.

Промышленные горелки на отработке и их особенности

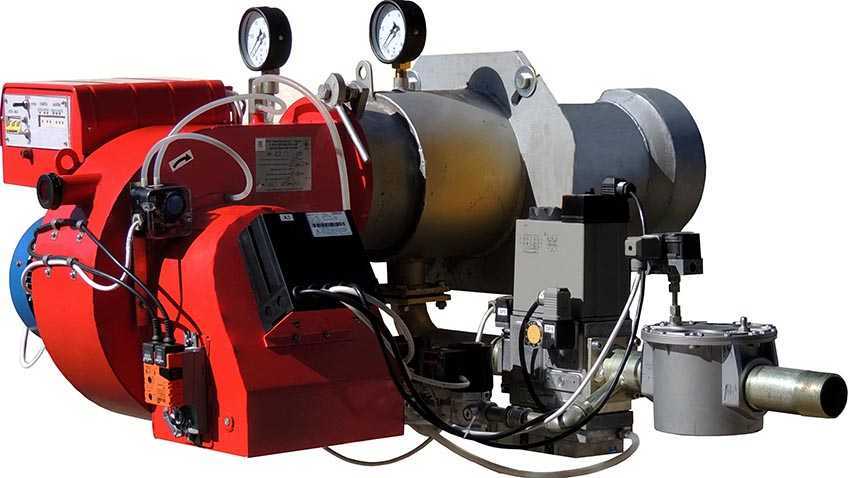

Конструкции, осуществляющие отопление помещений и произведенные промышленным способом, характеризуются заранее объявленными свойствами производимого теплового потока.

При подборе заводской горелки на отработке учитывают ее параметры:

заявленную в паспорте мощность устройства (она должна превосходить производительность отопительного агрегата);
количество ступеней и особенности переключения режимов горения;
комплектацию приборами подачи воздуха и топлива;
возможность установки на планируемый котел генераторов тепла.

Дополнительно обращают внимание на толщину корпуса и двери котла для правильного подбора размеров сопла и распылителя пламени, которые должны быть толще

Блиц-советы

Если правильно отрегулировать подачу топлива, то горелка Бабингтона является очень экономичной и потребляет всего 0,5–1 литра отработки в час. А потребление воздуха составит всего несколько литров в час.
Если дополнительно в схему добавить дымоход, камеру сгорания с водяной рубашкой, то такую горелку можно использовать в качестве полноценного котла для отопления частного дома.
В качестве аппарата нагнетающего воздух можно использовать компрессор от старого холодильника.
Такая система стабильно работает даже на смеси из различных отработанных масел с содержанием бензина, дизельного топлива, различных присадок и даже антифриза, что, несомненно, дает ей преимущество перед заводскими аналогами.
Жар от такой горелки очень сильный, а мощность, в зависимости от конфигурации, составляет более 10 кВт.

Горелки на отработке, пиролизном и другом дешевом топливе

ЭФФЕКТИВНЫЕ И ЭКОНОМИЧНЫЕ ГОРЕЛКИ NORTEC

До 85% экономии!

Мощность горелок — от 15 до 1500 кВт

ИСПОЛЬЗУЙТЕ ЛЮБОЕ ДОСТУПНОЕ ТОПЛИВО:

отработанные машинные и технические масла;
пиролизное (синтетическое) топливо
растительные масла из фастфуда;
жидкие животные жиры (рыбий жир);
дизтопливо и керосин;
сырую нефть;
легкое печное топливо и т.п.

Для подбора оборудования звоните:

центральный офис

Мы можем Вам перезвонить:

ООО «TC Груп Энергия» — эксклюзивный дистрибьютор горелок на отработанном масле NORTEC в России. Приглашаем к сотрудничеству дилеров и сервисные центры!

Подробнее об устройстве горелок на отработанном масле…

Горелки на отработке NORTEC подходят для сжигания многих горючих жидкостей:

отработанных машинных и технических масел
пиролизного топлива
растительных масел
жидких животных жиров (рыбий жир)
легкого печного топлива
нефти
дизельного топлива
керосина и др.

Горелки на отработке предназначены для работы с теплогенераторами (воздушными отопителями) и водяными котлами. Стандартизованное посадочное место позволяет установить горелку в соответствующий по мощности нагреватель воздуха или водогрейный котел большинства производителей.

Подробнее о горелках на отработке NORTEC…

Универсальные горелки и все дополнительное оборудование к ним постоянно имеются в наличии на складе компании в Москве. Мы делаем доставку горелок в любой регион РФ.

Как это работает – детальное пояснение

Прежде всего, следует обратить внимание на то, что в данном случае не требуется высокого давления для подачи топлива – отработанное масло само втягивается в жиклер и при помощи воздушного потока превращается в дисперсное облако. По аналогичному принципу функционирует краскопульт – сжатый воздух распыляет ЛКМ, только в нашем случае это облако поджигается и превращается в факел

Диаметр каналов у такого устройства может варьироваться от 0,3 до 2,0 мм. Получается, что чем больше сечение канала, тем ниже требования по чистоте топлива, что, как нельзя лучше подходит для отработанного масла. Сеточка для фильтрации отработки на проходном отверстии может составлять 100 микрон – для очистки отработки такие ячейки полностью подходят.

Универсальная форсунка, по сути, исключает сразу две проблемы:

Так как здесь не нужно высокое давление, перекачивающий топливо насос почти не будет изнашиваться.
Для крупных проходных отверстий нет необходимости в тщательной фильтрации отработанного масла.

Как сделать горелку своими руками по схемам и чертежам

Горелки, полученные на основе изобретения Роберта Бабингтона, прошли неоднократную доработку и модернизацию. Отсюда расхождения в разных чертежах, схемах и иллюстрациях. Избранный вариант нуждается в тщательном изучении, чтобы исключить конструктивные ошибки.

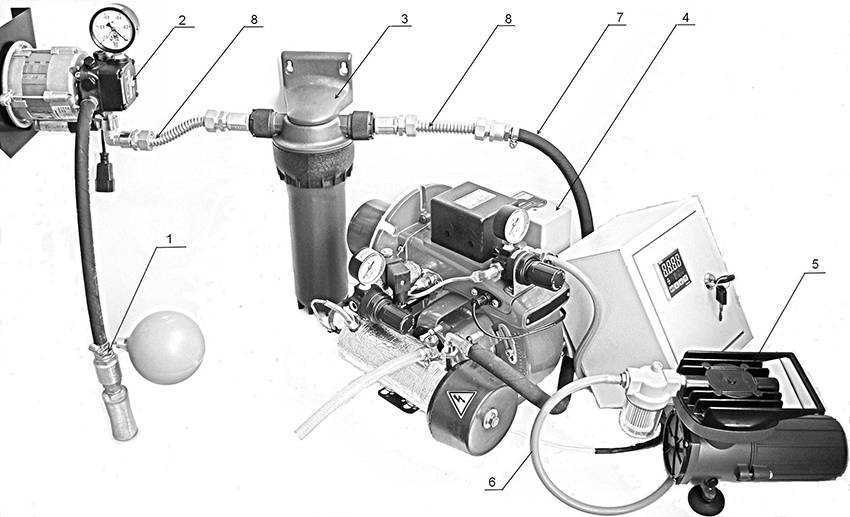

Схема сборки горелки, где 1 – топливозаборник; 2 — топливный насос; 3 – топливный фильтр; 4 – горелка; 5 – компрессор; 6 – шланг воздушного компрессора; 7 — топливный шланг; 8 – топливопровод

Подсказки и рекомендации других мастеров тоже могут оказаться полезными для изготовления определенных элементов и узлов. Предлагаемые пояснения, которые взяты на одном из специализированных форумов, касаются следующих деталей:

металлической полусферы (можно сделать из чего угодно, в том числе из части латунной дверной ручки или сферической гайки);
стального резьбового тройника для соединения двухдюймовых труб (вместо него можно брать крестовину с теми же параметрами);
для топливной подачи подходит 10-миллиметровая медная трубка;
для сопла нужен сгон металлической трубы, имеющий наружную резьбу (до 200 мм);
под подачу воздуха пригодится металлическая трубка диметром 10 мм, подведенная в сопло;
состыковать каналы с корпусом лучше резьбовыми фитингами подходящего размера;
основную подачу отработки будет осуществлять небольшой насос с простейшим мотором (от мотоцикла или автомобиля).

Чтобы избежать ошибок при сборке горелки необходимо тщательно изучить инструкции и схемы

Сопло – небольшое отверстие, его размер регулирует мощность самоделки по принципу Р. Бабингтона. Иногда в полусфере делают несколько небольших отверстий, поскольку одно может забиваться или его окажется недостаточно. Есть сведения, что 1 отверстие размером 0,25 мм обеспечит мощность горелки в пределах 10-15 кВт, что зависит от качества сгораемого сырья.

В полусфере с готовым отверстием посредством входа через тройник крепят канал подачи воздуха. Герметичность обеспечивает резьбовая заглушка, в которой просверлен паз для трубки. Тройник следует припаять к штуцеру, куда подсоединяется трубка подачи масла, которое требует прогревания перед утилизацией. Для этого в бак необходимо впаять ТЭН, желательно с термореле. Трубка в несколько витков подготовит масло-отработку для подачи в сопло.

Чтобы поступал воздух, дополнительно в сопле нужно просверлить 2 паза размером около 8 мм. Сначала к тройнику присоединяется сопло, далее – медная спиралевидная трубка, после чего производится крепление к штуцеру. Часть масла будет стекать в бак-отстойник, который для безопасности лучше отвести в сторону через трубку. Мастера, владеющие секретами электроники, аппарат обычно снабжают контроллером и платой для организации розжига.

Горелка – универсальная конструкция, которую можно приспособить и под другие виды жидкого топлива. Хотя сегодня подобные устройства есть в продаже, их дороговизна побуждает домашних мастеров делать нечто подобное своими руками. По эффективности домашние приборы для сжигания отработки не уступают брендовым новинкам, предназначенным для обогрева мини-цехов, теплицы, небольших фермерских хозяйств.

https://youtube.com/watch?v=17tLILj5d0I

Внутреннее устройство газогенератора

Схема устройства газогенератора крайне проста. Внутри установки располагается компрессор, камера сгорания, турбина и электрический двигатель. Внутри двигателя находится ротор и статор, а также обмотка, в которой возникает магнитное поле, когда ротор вращается вокруг оси. Также есть элементы управления. Различные виды газогенераторов имеют немного отличное друг от друга устройство, но в целом все так, как описано выше.

Помимо указанных выше элементов, устройство и работа генератора включает в себя пульт управления. Работа оборудования может управляться как вручную человеком, так и в автоматическом режиме. Например, можно настроить автоматическое подключение генератора в электрическую сеть сразу же после прекращения подачи электроэнергии из проводной электросети. Срабатывание происходит моментально.

Горелка на отработанном масле своими руками

Домашнему мастеру рекомендуется освоить изготовление нагревательного прибора, если назрела необходимость отопления нежилых помещений. Лучше всего для указанной цели приспособлена горелка Бабингтона, оснащенная принудительным наддувом. Она способна перерабатывать солярку, мазуты, керосин, масла растительного происхождения.

При смене источника тепла достаточно изменить диаметр форсунки и отрегулировать интенсивность подачи воздуха в камеру сгорания. Особенности конструкции делают ее безразличной к качеству рабочей смеси. Топливо может быть загрязнено водой, металлическими включениями (опилками).

Подготовка и инструменты

В подготовительный период изыскивают материалы:

листовой металл для корпуса обогревательного прибора и деталей конструкции;
медные и стальные трубки для топлива и воздуха (ДУ10);
резервуар для масла и отстойник;
сантехнический тройник d=50 мм;
масляный нагнетатель (предпочтительнее автомобильный) с двигателем для него (регулятор оборотов обязателен);
сферу или полусферу-испаритель менее 40-45 мм, размещаемую внутри тройника;
ТЭН для прогрева масла перед пуском;
клапаны;
болты, гайки, крепежные элементы.

Домашнему мастеру нужен листовой металл для корпуса.

Инструменты:

конвертор (сварка);
углошлифовальная машинка (УШРМ);
ножовка по металлу;
слесарный инструмент (тиски, напильники и пр.).

Разработка чертежа

Перед изготовлением агрегата конструкцию горелки привязывают к месту ее эксплуатации.

В рабочих схемах и чертежах определяют детали системы отопления:

размеры устройства;
конструкцию теплообменника (воздушное или водяное отопление);
удобство доступа в рабочую зону устройства для проведения плановых чисток камеры сгорания;
способ подачи топлива (принудительный или естественным самотеком), сбор обратки и исходя из этого размещение и вид емкости для масла;
систему подачи кислорода для утилизации ненасыщенных углеводородов до газообразных продуктов горения.

Чертеж котла на отработанном масле.

Сборка

Возможный вариант схемы отопительного прибора и очередность этапов изготовления:

сваривают корпус котла из листового металла либо используют детали и заготовки цилиндрической формы (пропановые или кислородные баллоны);
готовят посадочное место для горелки;
подводят воздух и топливо;
в нижней части котла устанавливают механизм начального подогрева масла до 80°С.

Сборка горелки:

В полусфере высверливают распылительное отверстие d=0,1-0,3 мм для непосредственной подачи топлива либо собирают агрегат с отдельно изготовленной форсункой. Ось должна совпадать с центром воздуховода для создания равномерного факела.
Полусферу закрепляют внутри тройника, в верхней части которого будет вварен штуцер для подачи масла, а в нижней – укреплены трубы для сбора несгоревшего топлива.
Сопло изготавливают из заглушенного сгона длиной 10 см.
Воздуховод оснащают компрессором для создания давления внутри камеры сгорания не менее 5 бар.
Топливопровод из медной трубки 3-5 раз оборачивают вокруг горелки для подогрева масла.

В нижней части котла устанавливают механизм подогрева масла.

Регулировка воздушного потока

Кислород в камере сгорания называют первичным. Он обеспечивает горение масла и создание пониженного давления для поступления топлива. Для полного сгорания нефтепродукта в аппарат при помощи вентилятора нагнетается вторичный воздух, поступление которого контролируют заслонкой и изменением числа оборотов электродвигателя. Опытным способом добиваются автоматического изменения работы, чтобы мотор обеспечивал количество кислорода в зависимости от степени ее открытия.

Подача топлива в горелку

Система снабжения аппарата маслом должна быть заземлена, герметична и не закупорена в процессе изготовления. Количество подаваемого воздуха и топлива должно быть сбалансировано и обеспечивать полное сгорание нефтепродуктов; нагнетательные электроприборы – иметь параметры, соответствующие расчетной мощности горелки. Забор масла рекомендуют производить топливоприемником на поплавке, препятствовать при этом попаданию в систему механических примесей, оседающих на дне емкости. Перед сжиганием топливо подогревается до температуры +100…+800°С.

Принцип работы печки на отработке

Гореть отработка, а ведь было определено, что это тяжёлое, загрязнённое масло, будет плохо. Поэтому его надо расщепить. Есть два способа: с помощью кислорода, то есть провести окисление, или способом нагрева. Первый вариант отбрасывается сразу, потому что это затея не на бытовом уровне.

Сам процесс расщепления называется пиролизом. Самый простой метод – использовать горение самого топлива. При этом надо отметить, что пиролиз – процесс саморегулирующийся и самоподдерживающийся. Но перед тем как он начнётся, необходимо отработку нагреть до температуры +400°С, чтобы она стала выделять горючие пары. Как только это произойдёт, пиролиз начнёт сам себя поддерживать и контролировать. И это очень хорошо.

Принцип работы печки на отработке с пиролизным процессом

Поэтому обогреватель, на отработанном масле работающий, − это несложная конструкция. Во всяком случае, не сложнее обычной кастрюли. Потому что, по сути, это ёмкость, в которой нагревают топливо. Именно в ней и происходят пиролизные процессы. Основная конструктивная особенность такого агрегата – труба с множеством сквозных отверстий. Именно по ней поднимаются горючие пары, а через отверстия внутрь поступает свежий воздух, обогащая пары кислородом. Эта смесь и сгорает в верхней камере, выделяя тепловую энергию.

Недостатки принципа сжигания отработанного масла для его же нагрева

Как показывает практика, именно такую печь на отработке устанавливают в гаражах. Но у этой конструкции есть серьёзные недостатки:

Этот прибор работает с открытым пламенем, что недопустимо в помещениях, где хранятся нефтепродукты.
Металлическая поверхность печки нагревается докрасна. То есть, такой агрегат – это высокая вероятность ожогов и пожаров.
Если кто-то хочет получить высокую тепловую мощность печи, то это не тот вариант. Такие нагреватели могут выдавать тепло не более 15 кВт.
Самостоятельно остановить горение топлива в этой конструкции не получится. Оно должно полностью выгореть.
Тушить порошковым огнетушителем такую печь нельзя. Порошок, попавший на раскалённый металл, тут же взрывается. Поэтому только углекислотные огнетушители.

Поэтому очень важно понимать, что сделанная своими руками печь на отработанном масле – это в первую очередь сварная конструкция. Никаких сборочных креплений

Как избежать недостатков

Итак, самая опасная часть печки – резервуар, в котором нагревается отработка. Поэтому идеальный вариант – избавиться от него. Эта проблема давно решена на уровне промышленных котлов, работающих на мазуте. Для чего используются специальные горелки. Именно в них совмещают сразу несколько процессов сгорания топлива, а именно: пиролиз, сгорание и дожиг.

Когда стоит задача изготовления своими руками горелки на отработке, чертежи для многих мастеров не нужны. Потому что конструкция её не очень сложная, хотя специфика изготовления достаточно тонкая. Есть несколько конструктивных исполнений горелок.

Самый простой вариант такой горелки – пламенная чаша. По сути, это тарелка, разогретая до максимальной температуры, на плоскость которой капает отработанное масло. Топливо просто вспыхивает и тут же сгорает. Стопроцентный эффект. Основная задача – разогреть тарелку до требуемой температуры.

Но, как показывает практика, такие горелки всё равно до конца отработку не сжигают. Поэтому чащу дополняют трубой с отверстиями, где происходит смешивание остатка горючих паров с кислородом. И всё это дожигается в верхней камере сгорания.

Заключение

Изготовить горелку своими руками достаточно просто. Но при этом необходимо соблюдать правила техники безопасности при работе с токарным станком и проведением слесарных операций. И кроме этого выполнять требования пожарной безопасности, так как все проводимые работы связаны с применением электроинструмента. Особенно нужно быть внимательными при выборе баллона для корпуса горелки. Он должен быть пуст, иначе при изготовлении в нем отверстий может возникнуть непредвиденная ситуация, которая чревата достаточно опасными для жизни мастера травмами.

Читайте далее:

Как сделать печь на отработке своими руками — чертеж и способы сборки

Вариант для гаражей и подсобных помещений — простая буржуйка на отработке

Чем отличается печь на отработке с водяным контуром от других устройств

Отопление углем — старый и проверенный способ обогрева

Новое «лицо» старых батарей
