Как сделать парогенератор своими руками (для бани, сауны, хамама)

1 Безопасно ли использование устройства?

Еще много лет назад хозяйки со всего мира начали самостоятельно готовить различные виды самогона. При этом разновидность данного напитка значительно отличается в зависимости от региона, где его готовят. Например, на западе предпочитают настои, сделанные на основе орехов и различных злаков. А вот на востоке, наоборот, используют исключительно растительные вещества. Ну а славяне издавна использовали дрожжи для приготовления браги.

Поэтому значительно отличаются и аппараты, с помощью которых можно изготовить данные напитки. Например, всем привычные самогонные аппараты, которые мы помним еще со времен своего детства, завоевали популярность почти в каждой стране постсоветского пространства. Но до сих пор существуют некоторые любители данного горячительного напитка, которые не знают, как своими руками изготовить самогонный аппарат с парогенератором. Хотя на самом деле, этот процесс довольно прост и не требует особых усилий. Достаточно знать правильную схему и умело реализовать ее на деле.

Изготовление аппарата для варения самогона

Виды парогенераторов и их применение в домашнем хозяйстве

Независимо от назначения, конструкция парогенераторов содержит резервуар – котёл, в котором образуется пар и подаётся к внешнему потребителю. По типу подачи рабочей жидкости (воды) принято различать ручные виды агрегатов и автоматические установки. По количеству потребляемой мощности парогенераторы бывают промышленными и бытовыми. У бытовых агрегатов этот показатель, как правило, не превышает 9 кВт, и они подключаются к электросети 220 В (промышленные − к 380 В).

По способу нагрева рабочей жидкости (воды) парообразователи бывают индукционными, с электродными установками, печные и электрические. В таблице приведены основные особенности каждого типа агрегата.

Таблица 1. Типы парообразователей и их особенности

Разновидность агрегата	Изображение	Описание
Индукционный		Вода в резервуаре устройства нагревается за счёт воздействия электромагнитного поля. Оборудование позволяет получить на выходе очищенный и лёгкий пар.
Электродный		Внутри резервуара находится электрод, который является нагревательным элементом устройства. Работают установки от электросети. В результате нагрева воды получается пар, который лишён вредных примесей и минеральных отложений.

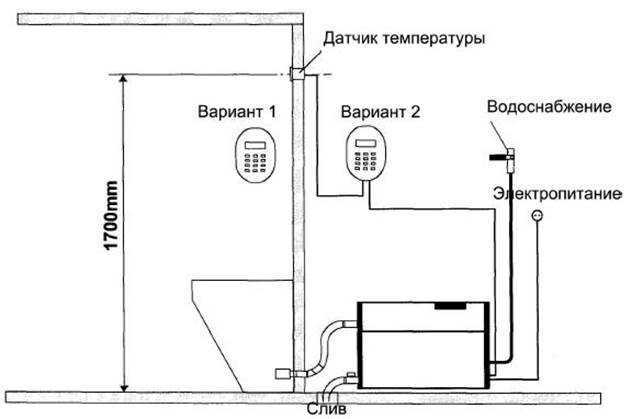

Электрический		В агрегатах устанавливаются ТЭНы различной мощности (от 4 кВт). Такие устройства используются для помещений парных. На больших площадях используют парогенераторы для бани и сауны, мощность которых превышает 12 кВт.
Печной		За счёт печного отопления осуществляется нагрев воды и выделение пара. В качестве энергоносителя используется уголь либо древесина.

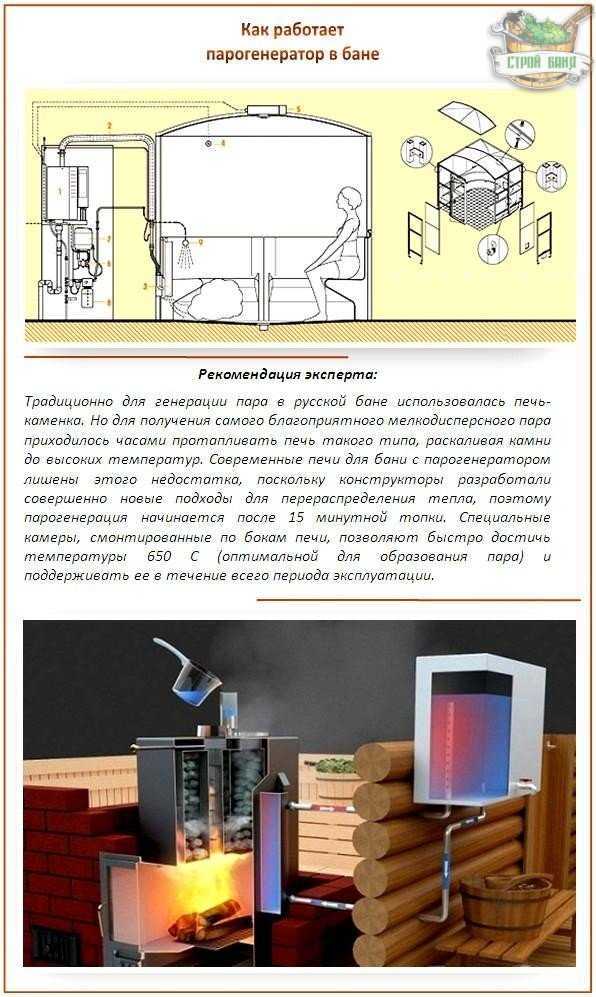

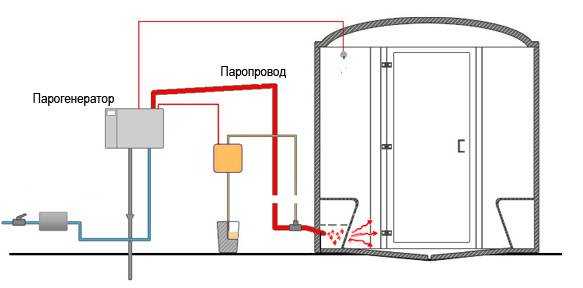

В домашнем хозяйстве заводские и самодельные парообразователи используются при обустройстве парных, в качестве очистительного оборудования (мойка различных поверхностей паром под давлением), при изготовлении самогонных аппаратов. Также агрегаты применяют для отогрева труб водопровода и двигателей автомобилей. Посмотрите видео, чтобы понять, как работает парогенератор.

Видео «Принцип работы парогенератора»:

Для увлажнения воздуха в жилых помещениях можно изготовить своими руками ультразвуковой парогенератор. Данное устройство устанавливается на поверхности воды и генерирует колебания определённой частоты, в результате чего образуется множество мелких капель, которые поднимаются в воздух.

Основные причины поломки парогенераторов

Парогенератор – это устройство, и, как и любой агрегат, он выходит из строя. Среди самых часто встречающихся неисправностей: перекал ТЭНов, прожог корпуса, а также потеря целостности шлангов, подающих воду.

Работа с агрегатом требует большой осторожности. В вашу привычку во время работы должно войти правило контроля за давлением в ёмкости

В случае превышения допустимых показателей его необходимо стравливать. Кроме того, не оставляйте прибор включённым в помещении, где находятся дети. Это опасно. При работе с оборудованием не допускайте его холостого хода без воды. Процесс поступления охлаждённой жидкости должно быть непрерывным. Это убережёт ТЭНы от перекаливания, а прибор − от перегрева.

Перед работой и включением аппарата проверьте герметичность как самого резервуара (их может быть один или два), так и соединительных и контролирующих клапанов, шлангов и подающих систем. Иногда банальное отсутствие воды в сети может привести к порче прибора. Проконтролируйте исправность подающего и ограничительного оборудования и блока самоотключения. Среди других причин поломки можно назвать:

Низкое качество воды.
Неправильно подобранную мощность ТЭНа.
Накипь на нагревательных элементах.

Отсутствие подачи жидкости во время работы.

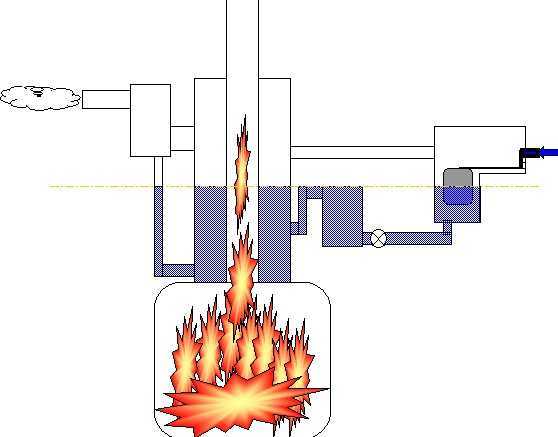

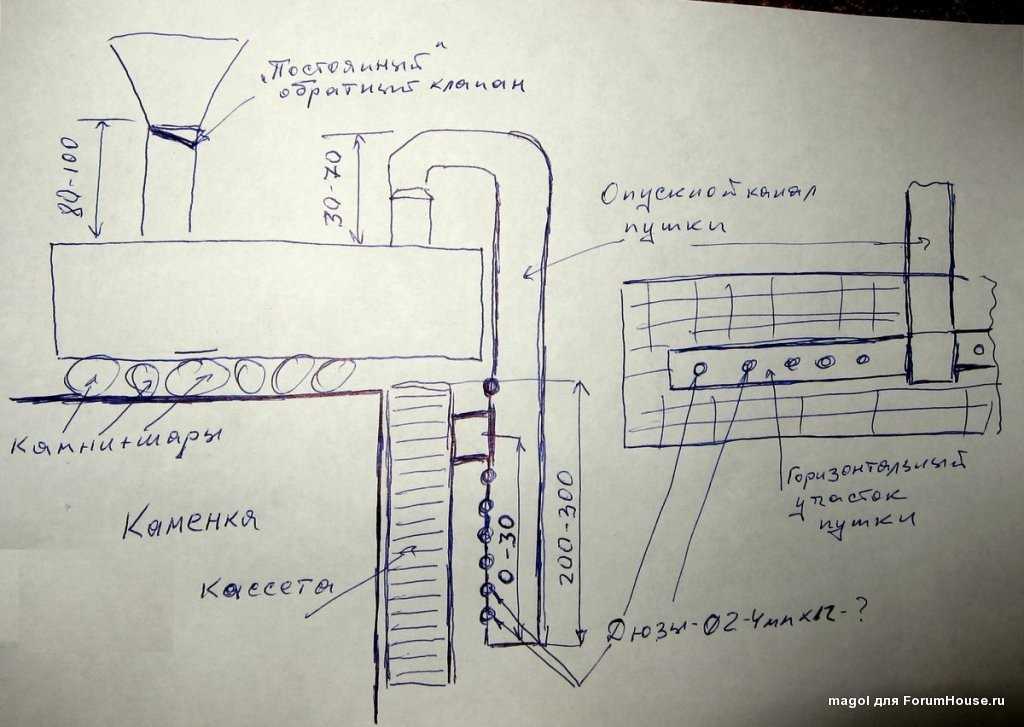

Дровяной парогенератор – прекрасная альтернатива электрическим, в том случае если вы располагаете дополнительным участком

Если соблюдать все вышеназванные рекомендации, то прибор, пусть даже собранный своими руками, прослужив вам верой и правдой много лет. А в завершение статьи предлагаем посмотреть видео о том, как работает парогенератор.

Оставляйте свои вопросы и комментарии ниже под статьёй. Мы будем рады получить актуальные советы, которые пригодятся нашим читателям.

Большинство любителей попариться привыкли, что нужно топить баню, а для получения пара поливать водой камни. Но современные технологии позволяют ускорить производство пара с помощью парогенераторов. Парогенератор – это емкость, наполненная водой с целью ее испарения. Используются такие аппараты в основном в банях, а еще на автомойках. Парогенераторы обладают рядом преимуществ:

компактность;
мобильность;
простота в эксплуатации.

К тому же такой аппарат можно сделать своими руками, так как он имеет несложную конструкцию.

Несколько советов

Есть несколько нюансов, которые необходимо знать, поскольку они могут оказать влияние на качество алкоголя.

Маленькие хитрости:

Главное в парогенераторе — это то, что он не должен пропускать пар. По этой причине стоит следить за герметичностью конструкции. Поскольку скороварки и пароварки отличаются плотным соединением с крышкой, их используют чаще всего.
Барботер, или шланг для газа, просто обязан иметь гибкую муфту, а еще он должен быть сделан из материала, который не вступает в контакт со спиртами и другими веществами. Поскольку в процессе окисления в брагу могут попасть ионы металла, они изменят вкус напитка.
Если на скороварке, кастрюле или другой емкости для парогенератора отсутствует опция подключения к электросети, ее придется оснастить тэнами. Тэны прикручивают с двух сторон, что поможет контролировать процесс кипения воды.
Стоит регулировать давление в парогенераторе, спуская его с помощью клапанов. Такими клапанами оснащена скороварка.
Барботер придется немного модернизировать. На нем делают надпилы или одно отверстие, затем шланг укладывают на дно куба. Это значит, что пар будет идти не прямым потоком, а постепенно, минуя шланг.

Если сделать все правильно, то густая брага больше не будет пригорать, а алкоголь не придется выливать.

Простой парогенератор своими руками

Для того, чтобы сделать самогонный аппарат с парогенератором нам потребуется следующее:

Емкость, которая может герметично закрываться (отлично подойдет пароварка или скороварка);
Весь остальной самогонный аппарат (он у вас уже есть, если вы читаете эту статью).

В крышке пароварки нужно подготовить отверстие под вкручивание в него трубы, которая пойдет в перегонный куб. В некоторых случаях отверстие уже имеет необходимый диаметр, тогда никаких подготовительных работ вести не придется. Маленький совет: если отверстие расширять все же придется, то лучше, если крышка будет сделана из металла, а не стекла.

Теперь берем небольшой отрезок трубы и на двух его концах нарезаем резьбу – с ее помощью наш импровизированный патрубок будет крепиться к крышке. Дополнительно приобретаем пару шайб: 2 металлических и 2 силиконовых (не резиновых!) и болтов, которые будут удерживать патрубок на его месте.

Следующий этап – шланг. Лучше всего брать газовый на три четверти. Он достаточно гибкий и выдерживает большие нагрузки, что нам и нужно.

И последнее – окончание системы. Это «рассеиватель». Он должен рассеивать пар по всему дну перегонного куба, чтобы весь жмых насытился влагой. Для этого отлично подойдет трубка, один конец которой запаян, а на другом имеется резьба. Теперь по бокам трубки делаем отверстия. Они должны находиться в одной плоскости. Если говорить проще, то пар должен выходить на всем протяжении трубки, расходясь в противоположные стороны. Направление его должно быть параллельно дну перегонного куба.

Все что осталось – завести паровой рассеиватель в перегонный куб и герметизировать его. Отлично подойдет ход с ввариванием крана на три четверти в нижней части куба. Тогда можно будет одеть на шланг еще одну гайку и производить герметизацию, просто закручивая ее.

Как собрать парогенератор?

Если правильно сделать генератор, то получиться весьма неплохой самогонный аппарат, который можно использовать для дистилляции густой браги, настоянной на ягодах, фруктах и зернах.

Итак, каков алгоритм действий:

Берём скороварку или пароварку и шланг для газа, он будет играть роль барботера. Барботер необходимо вмонтировать в емкость, где находиться брага. Чтобы конструкция была герметичной, используют трубку диаметром от 15 до 22 миллиметров.
В крышку скороварки или пароварки вкручивают штуцер, к нему присоединяют шланг из силикона.
Затем монтируем конструкцию при помощи соединительных трубок таким способом, чтобы в результате получилась цепь, которая состоят из следующих звеньев: скороварка, присоединенная к барботеру; он, в свою очередь, крепится к перегонному кубу, а тот соединяется с сухопарником и системой охлаждения. Заканчивается цепочка емкостью, в которую медленно капает уже готовый к употреблению самогон.
Пар под высоким давлением из скороварки по шлангу переходит в куб, там он способствует разделению паров кипящей браги на несколько фракций. Минуя сухопарник, где оседают вредные сивушные масла, пары движутся к холодильнику. Там они проходят по змеевику, где охлаждаются за счет движения воды, превращаются в конденсат и выходят наружу в виде готового продукта — то есть самогона.

Для тех, кому и эта схема кажется сложной и непонятной, стоит более подробно ознакомиться с функциональными особенностями тех или иных частей самогонного аппарата:

Первым элементом в конструкции будет как раз скороварка, пароварка или банальная кастрюля. В емкости будет кипеть вода, преобразовываясь в пар. Пар по шлангу переходит в перегонный куб.
В перегонном кубе находиться брага, она тоже кипит. Со скороваркой куб будет соединен с помощью того самого шланга (барботера).
Перегонный куб соединяется с сухопарником, в котором оседают сивушные масла, его, используют в качестве отстойника. Напрямую к парогенератору он не подключен.
Из сухопарника пар переходит в холодильник, где он будет двигаться по змеевику. Именно змеевик разделяет водный пар и пары спирта. В результате охлаждения спиртосодержащие пары конденсируются и стекают в емкость для сбора самогона. Холодильник к парогенератору не присоединен, но он является частью самогонного аппарата.

Если все сделано правильно и цепь имеет вышеупомянутые звенья и соединения, то аппарат будет работать отлично, в этом не стоит сомневаться.

Как сделать парогенератор для самогонного аппарата своими руками по подробной схеме

Создание устройства проходит по следующему плану:

Выбирается емкость подходящего типа и размера.
Устанавливается нагревательный элемент.
Обустраивается подача воды.
Обустраивается отвод пара.
Проводится тестирование готового изделия

Подбор емкости

Наиболее подходящей емкостью является скороварка или пароварка, заменой может служить любая эмалированная емкость или кастрюля из нержавеющей стали с плотно прилегающей крышкой.

В скороварках и пароварках практически всегда обустроен стравливающий клапан, через который выходит избыточное давление. Если его нет или если в качестве основы используется обычная кастрюля, купить такую деталь можно в хозяйственном магазине или на специализированной рыночной площадке.

Устанавливать аварийный клапан лучше в крышке, при этом необходимо надежно герметизировать зазор, который образуется между деталью и телом крышки.

Устройство нагрева

Если как метод нагрева будет выбрана установка парогенератора для самогонного аппарата на газовую /электро / индукционную плитку, то больше ничего делать не нужно.

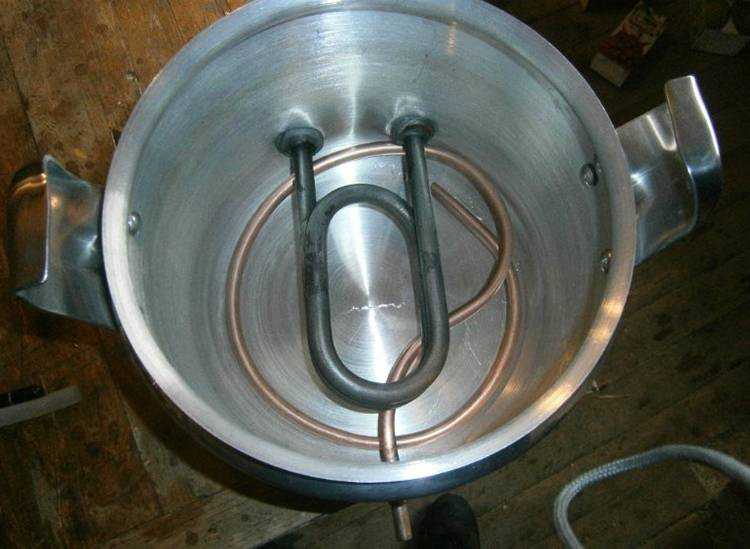

Если выбор пал на ТЭНы, то, во-первых, нужно приобрести подходящее по размерам и мощности нагревательные элементы. К счастью, подобного товара как на базарах, так и на торговых площадках интернета более чем достаточно.

Во-вторых, нужно установить нагревательный элемент так, чтобы между ним и дном емкости был зазор примерно в 1 сантиметр.

Для этого на внешней стороне парогенератора делаются отметки относительно места установки ТЭНа, после чего посредством сверла и дрели проделывается соответствующее отверстие.

При обустройстве отверстий, через которые будут выходить концы нагревателя, используются шпильки или болты, при этом место их соединения с емкостью уплотняется посредством силиконовых прокладок для обеспечения герметичности.

Далее ТЭНы устанавливаются в подготовленные отверстия и крепятся гайками, после чего емкость наполняется водой для проверки герметичности.

Обустройство подачи воды

Для этого на уровне ниже установки ТЭНа обустраивается трубка, по которой будет подаваться вода.

Оптимальным металлом является медь, так так найти такую тонкую трубку из нержавейки достаточно трудно, кроме того, медь легко обрабатывать, придавая ей необходимую форму. Вода в емкость может подаваться либо вручную, либо под контролем датчика высоты жидкости.

Второй метод более сложный и требует не только расходников, но и понимания и специфических навыков в работе с автоматикой.

Для этих целей используется поплавковый механизм, который по принципу работы схож с тем, что используется в унитазе. При снижении уровня воды он, опускаясь, открывает клапан, а при подъеме до нужного уровня – закрывает.

Обустройство отвода пара

Для этого в крышке емкости прорезается отверстие, в которое нужно установить резьбовой штуцер и закрепить гайкой, уплотнив силиконовой прокладкой с обратной стороны крышки. На штуцер надевается силиконовый шланг, по которому пар будет поступать в перегонный куб.

В варианте с молочным бидоном аварийный клапан и пароотвод обустраиваются в верхней части стенки емкости, а не в крышке.

Тестирование

Прежде чем использовать агрегат в процессе перегонки вместе с самогонным аппаратом, его необходимо протестировать по такому плану:

Проверить герметичность изделия наполнив его водой.
Проверить, работает ли принцип сообщающихся сосудов при подсоединении устройства к перегонному кубу.
Если обустроена поплавковая автоматика для контроля за уровнем воды, нужно проверить ее работоспособность.
Проверить работу нагревательных элементов, налив воды при открытой крышке и убедившись в нормальном испарении воды.

О самодельной конструкции и безопасности

Если использовать самогонный аппарат с парогенератором, то брагу можно не фильтровать. Часть операции при изготовлении спиртового напитка будет не нужна. Сильфон лучше взять металлический с гибкой муфтой. В нагреваемый бак с водой лучше встроить тэны, если это не электрическая скороварка. Они для самогонного домашнего производства будет экологически чище, чем открытый огонь.

Если нет сильфона, то изготовление самодельного устройства для подачи пара не займет много времени. Достаточно найти металлическую трубку и ножовкой сделать в ней небольшие пропилы через сантиметр длины. Или насверлить дрелью отверстий. Через такой «сильфон» длиной 20 – 40 см и будет поступать пар в брагу.

Сделав своими силами барботер, надо герметично вставить его в емкость с брагой. Трубка диаметром 15 – 22 мм вполне подойдет для этого. Вода нагревается в скороварке свыше ста градусов. Пар под давлением пойдет в барботер или сильфон, то есть в залитую в другую емкость брагу. Рабочий клапан имеет регулировку давления. Его можно менять, повышая или понижая температуру кипящей воды. Можно взять для изготовления самогонного аппарата и пивной кег, и герметичную флягу (для кипячения воды), или какую другую емкость, но только вставить в них предохранительный клапан.

https://youtube.com/watch?v=2hpTstxGRLE%3Frel%3D0%26showinfo%3D0

Парогенератор своими руками

Изготовить конструкцию самостоятельно несложно, главное, подготовить необходимые элементы и инструменты, а также разделить весь процесс на этапы. В первую очередь выбирают емкость, затем устанавливают нагревательные элементы, осуществляют водный приток и отбор пара. По завершении монтажа конструкции оборудование тестируют.

Выбор емкости

От этого параметра зависит производительность и мобильность оборудования. Лучше всего выбрать емкость из металла, у которой хорошая теплоизоляция. Это позволит уменьшить вероятность ожога при случайном соприкосновении. Сделать конструкцию можно из канистры, ведра или из электрического чайника. Главное правило – герметичность крышки. Размеры резервуара подбираются в зависимости от планируемого пара.

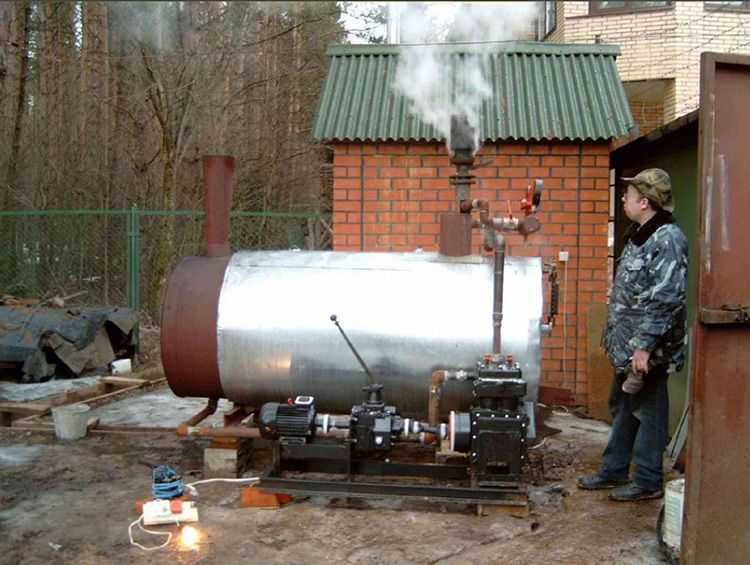

На заметку! Самодельный парогенератор максимальной мощности изготавливают из газового баллона или старого огнетушителя. Предварительно их очищают от остатков и конструируют трубопровод, через который будет подаваться пар.

Нагревательные элементы

Детали для нагрева – это важный этап в изготовлении паромойки своими руками. Сначала определяют с помощью чего будет нагреваться вода: с использованием газовой или электрической плиты, или через электрический ТЭН. Последний метод более безопасный и простой. Можно использовать элемент со старого электрочайника. Если резервуар большой, то применяют два и больше ТЭНа. Если употребляют газовый баллон, то для него подойдет нагревательный элемент для бойлеров.

Устанавливают деталь на высоте в 1 см от дна емкости. Аккуратно просверливают отверстия с необходимым диаметром и в них вставляют болт, который с обеих сторон закрепляют шайбами и гайками. С помощью прокладок из термостойкого силикона обеспечивают герметичность, чтобы вода не просачивалась из щелей. Фиксируются прокладки с двух сторон. Затем устанавливают ТЭН и набирают воду, чтобы проверить на отсутствие протечки.

Монтаж генератора

Прежде чем приступать к сборке конструкции необходимо заранее разработать чертежи устройства и подготовить дополнительные детали и элементы. Это трубы, система управления и фитинги. При большой емкости подвод воды лучше сделать автоматический. Тогда нагревательный элемент не сгорит. В этих целях трубопровод делают с обратным и запорным клапаном. Если есть необходимость, то крепят очистительный фильтр. Паровую мойку своими руками монтируют в несколько этапов:

Подготовка резервуара. Сначала открывают вентиль, чтобы ушел оставшиеся газ. Затем клапан снимается, и внутренняя часть емкости хорошо промывается теплой водой с моющим. Процедуру проводят несколько раз, пока посторонние запахи полностью не удалятся.
Крепление нагревательных элементов. Не рекомендуют использовать сварку при креплении ТЭНа, так как в случае перегорания элемента, заменить его будет очень сложно. Крепежи должны хорошо выдерживать высокое давление в резервуаре, а также высокую температуру и влагу.
Монтаж фурнитуры. Вверху баллона делают 4 ответвления: на одно из них устанавливают клапан контроля давления, второе – для подачи жидкости в резервуар, на третьем ответвлении устанавливают манометр и термодатчик, которые отслеживают температуру нагрева и давление, а четвертое – для контроля уровня воды в емкости. Последнее ответвление размещают ниже всех остальных.
Дополнительные установочные моменты. Сюда относят ножки, подставку для конструкции, или колесики для удобства перемещения. Можно дополнительно сделать защитный кожух, чтобы избежать случайного контакта с горячим корпусом.
Система подачи пара. Имеет вид трубопровода, где сопло берут с меньшим диаметром.

На заметку! Важно заранее подумать о системе безопасности. Необходимо продумать так, чтобы при достижении максимального температурного параметра или давления система сама отключала нагрев. Датчики автоматического отключения продаются в строительном магазине

Поэтому самостоятельно разрабатывать их не нужно

Датчики автоматического отключения продаются в строительном магазине. Поэтому самостоятельно разрабатывать их не нужно.

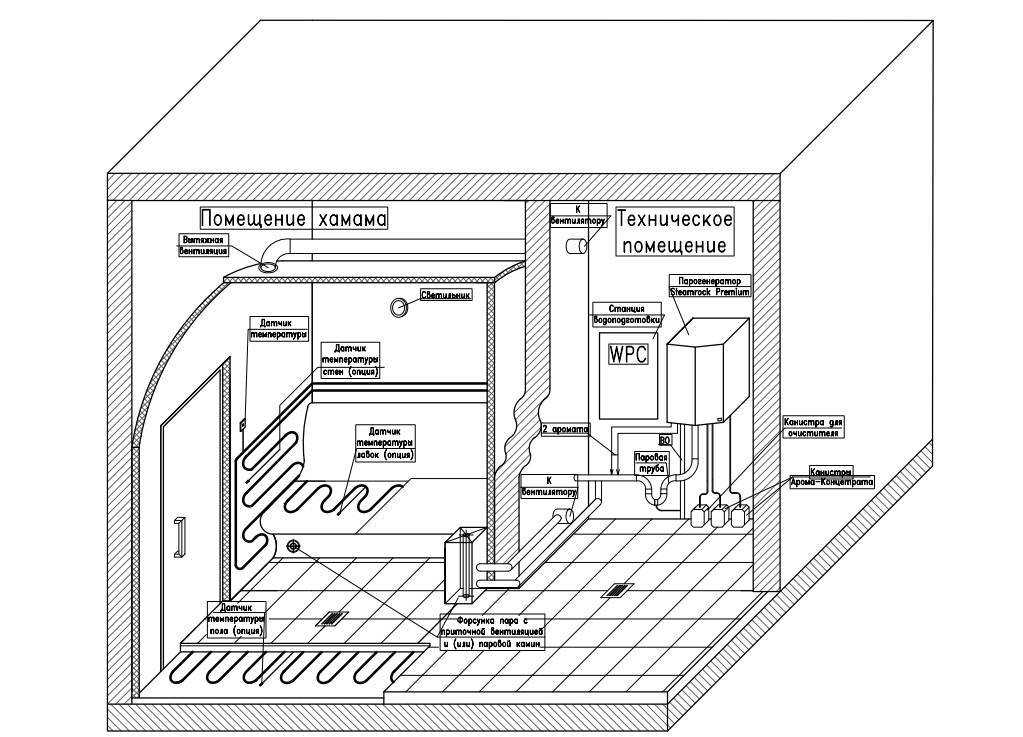

Особенности устройства

Главный принцип хамама — обеспечение равномерного прогрева каждого его элемента. Этого эффекта достигают одним из двух способов:

электроподогрев;
водяной обогрев посредством конфигураций трубопровода.

Мягкий пар обеспечивается работой парогенератора. В прошлом эту задачу выполнял большой котёл, наполненный водой и непрестанно подогревающийся.

В классическом хамаме парогенератор не устанавливают, требуемая влажность воздуха достигается за счёт испарения воды с нагретых поверхностей.

В турецкой парной для устройства лежаков традиционно используют мрамор. Но он вполне заменим керамической мозаикой, что удешевляет смету строительства. Плитку укладывают на специальные термо- влагоизоляционные панели, изготовленные на основе пенополиуретана. В сиденье и/или спинке (в зависимости от модели) имеются углубления для прокладки труб водяного обогрева. Лежаки устаивают из кирпича, облицованного мрамором.

Для отдыха и оздоровительных процедур в хамаме предназначены несколько предметов интерьера:

массажные столы;
сиденья;
лежаки.

Современные модели перечисленных изделий имеют возможность регулирования по высоте, углу уклона, глубине посадки. Могут быть отдельно стоящими или пристенными. Одна из особенностей предметов интерьера — округлые углы.

Особенности дизайна хамама — округлые формы и углы, куполообразный потолок, мягкая подсветка

Пол и стены в хамаме всегда тёплые, что достигается теми же способами: электро- или водоподогревом. Потолок обязательно имеет куполообразную форму, обеспечивающую стекание конденсата по стенам свода и исключающую образование капель. Оптимальная высота помещения — 2,6 м.

Для обеспечения воздухообмена устраивают естественную или принудительную вентиляцию.

Если хамам обустраивают в доме или квартире, воздуховоды присоединяют к отдельному вытяжному каналу, выводящему отработанный воздух за пределы здания.

Такой подход исключает проникновение пара и запахов в жилые и служебные комнаты.
